引言
学习电压、电流、电阻的关系。
1.LED灯亮度与驱动电压驱动电流的关系，以及电阻色环的识别方法，电阻限流电路的工作原理。
2.调节电路的关系
3.搭建电路
电压电阻电流的关系
- 最大输出电流：可以驱动多大功率设备，如最大输出电流为60mA,每个LED电流为10mA,也就是可以点亮6个LED灯。注意：如果最大输出电流<用电设备200mA 就会导致电压与电流不足导致无法工作

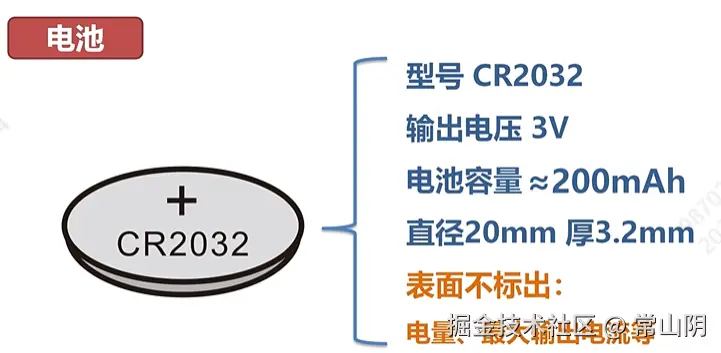

- 电量：电池中存放电能的总容量。单位mAh. 就是以100mA电流输出，可以输出一小时

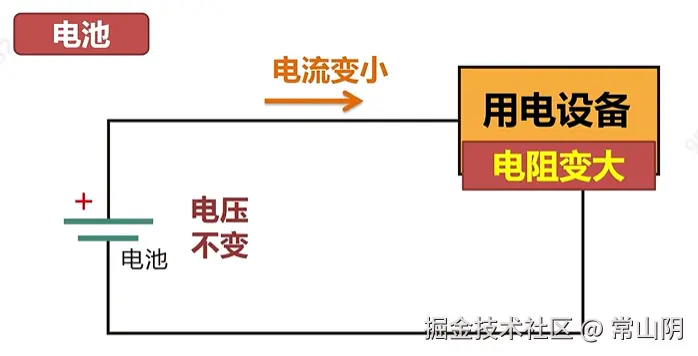

U = IR
P = UI ：当功率过大时，当功率很大，电阻很小时会使电阻发热。过热会导致电池与电路的损坏

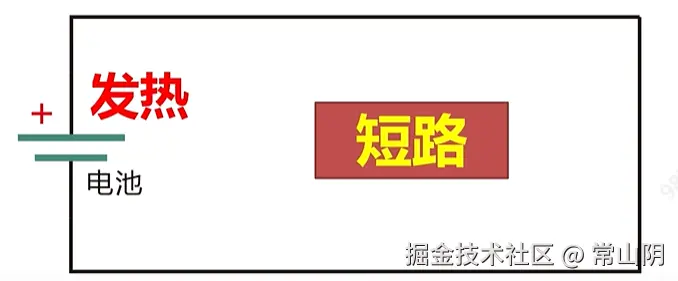

正负极之间直接连接或者连接一个电阻值很小的元器件，会造成电路短路

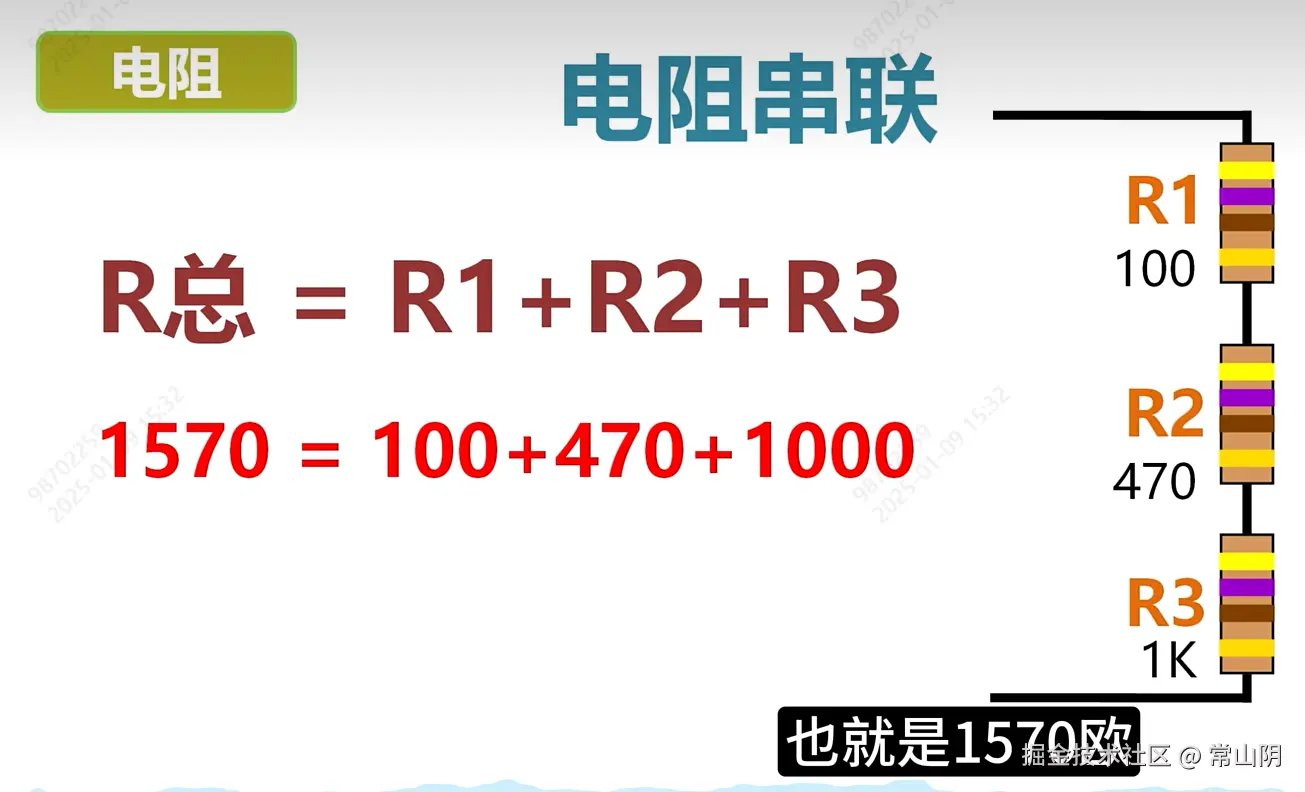

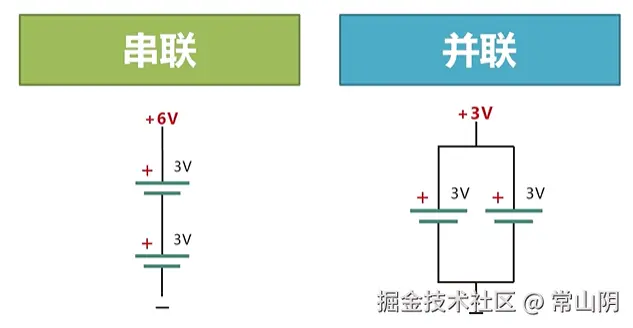

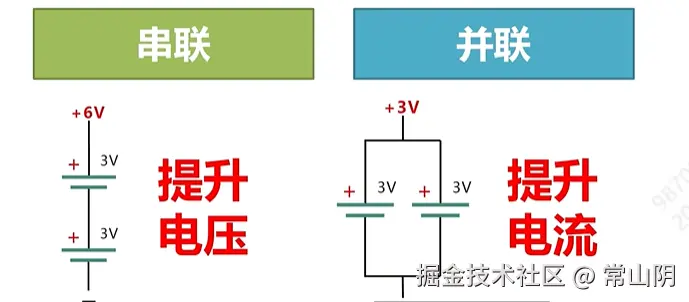

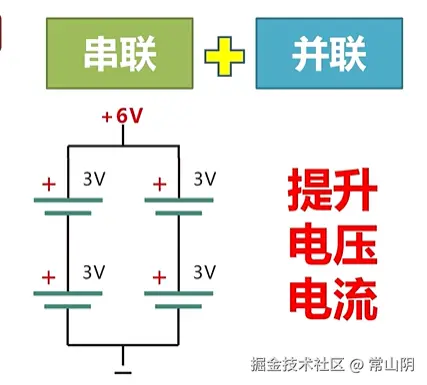

并联与串联（串联分压，并联分流）
- 并联：电压不变，电流累加
- 串联：电压累加，输出电流的能力不变
注意：所有电池必须相同型号和输出电压，不要新老混用

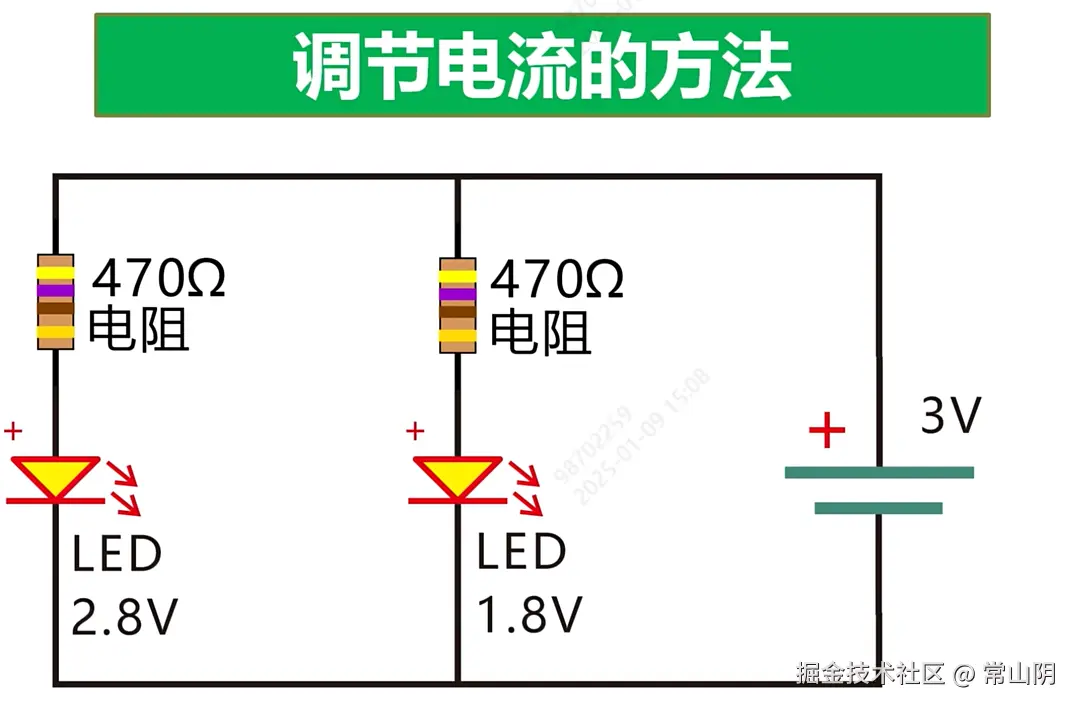

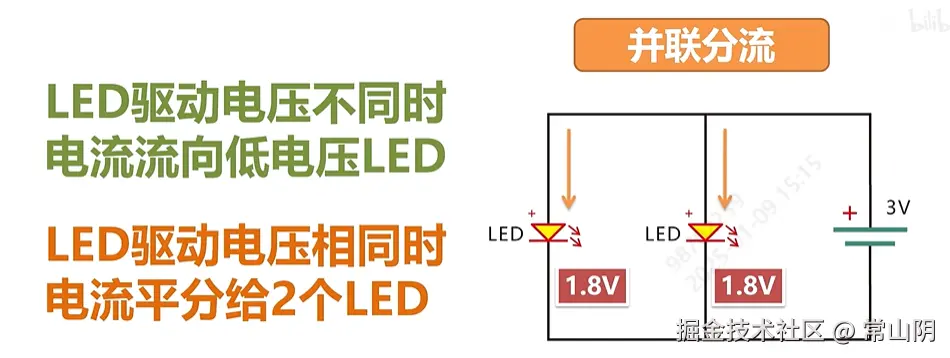

LED具有驱动电压与电流的能力。每个LED驱动电压的能力都不一样，如果电路中没有电阻会导致电流都会往LED(1.8v)跑，这样会导致另外一个LED(2.8)无法点亮。这样就需要给每个LED串联一个电阻来限制电流。这样LED(1.8V)就不会消耗所有的电流这样就能把两个LED灯点亮了

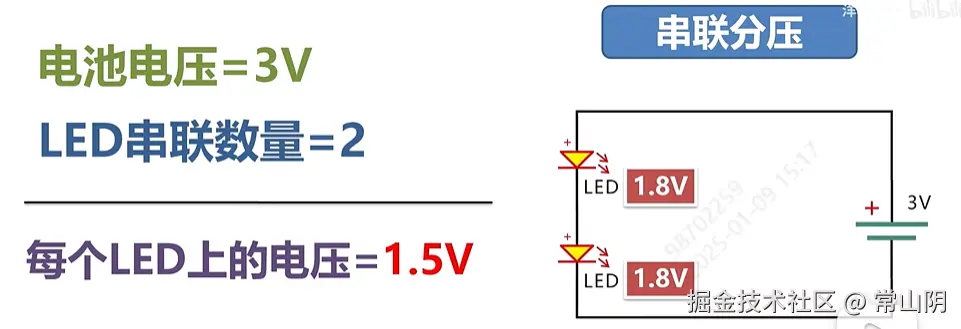

串联分压会导致每个LED分到的电压不足以驱动LED灯所以无法点了LED灯 解决办法也很简单，提高电压，在串联一块电池这样就可以将电压增加到6V来驱动两个LED
识别电阻
通过色环识别或者万用表。
小知识：不在电阻上直接标识多少欧姆是因为如果电阻在电路板上焊接可能会挡住他是多少欧姆。所以通过色环辨别。一般直接用万用表就可以量出多少欧姆。
- 两位有效数字电阻读法

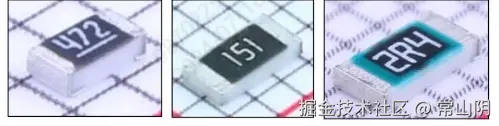

两位有效数字电阻读法就是在电阻体上用三位数字来标明其阻值，一般用于±5%精度的电阻。它的前2有效数字，第3位表示在有效数字后面所加“0”的个数，这一位不会出现字母。其中R表示小数点。例如：“472”表示“4700Ω”，“151”表示“150Ω”。如果是小数.则用“R”表示“小数点”.并占用一位有效数字，其余两位是有效数字。例如：“2R4”表示“2.4Ω”，“R15”表示“0.15Ω”。
- 三位有效数字电阻读法
三位有效数字电阻读法三位有效数字电阻读法就是在电阻体上用四位数字来标明其阻值，一般用于±1%精度的电阻。它的前3位为有效数字，第4位表示在有效数字后面所加“0”的个数，这一位不会出现字母。其中R表示小数点。例如：“1001”表示1000Ω。R500表示，0.5Ω（500mΩ）。
- 精密电阻读法

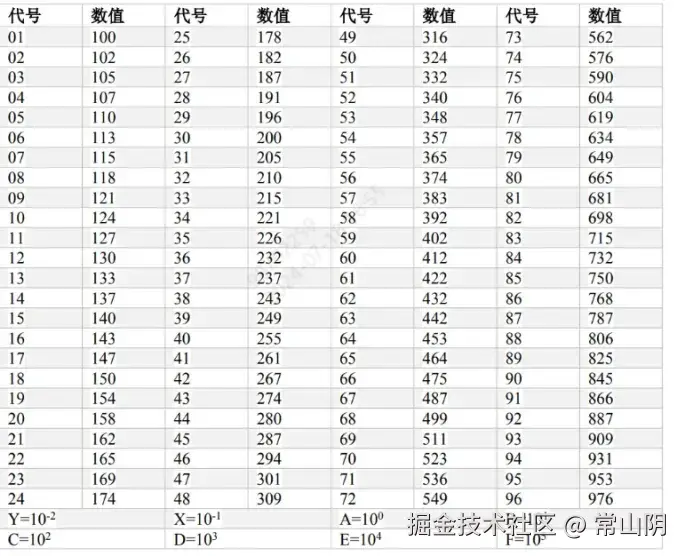

是由两位数字加一位字母表示，一般用于为±0.1%精度的电阻，例如：01B等。精密电阻阻值对照表：
例如，01B表示100*10=1000Ω。
