安卓WMS层面分析窗口的位置变化-安卓framework实战开发

背景：

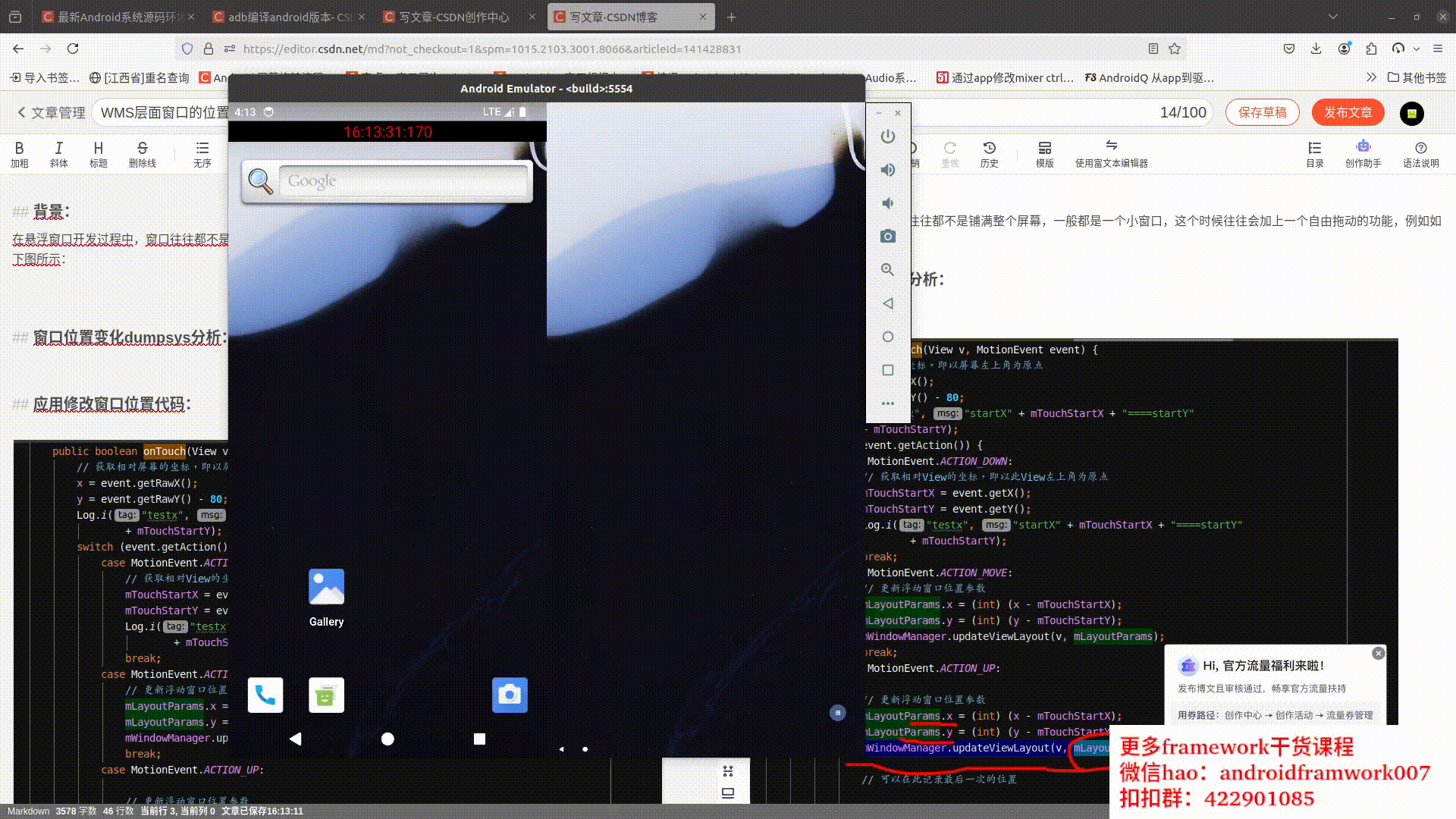

在悬浮窗口开发过程中，窗口往往都不是铺满整个屏幕，一般都是一个小窗口，这个时候往往会加上一个自由拖动的功能，例如如下图所示： 毫秒表就可以上下自由移动，那么大家有没有想过这个自由移动功能是如何实现的呢？原理到底是啥呢？

窗口位置变化dumpsys分析：

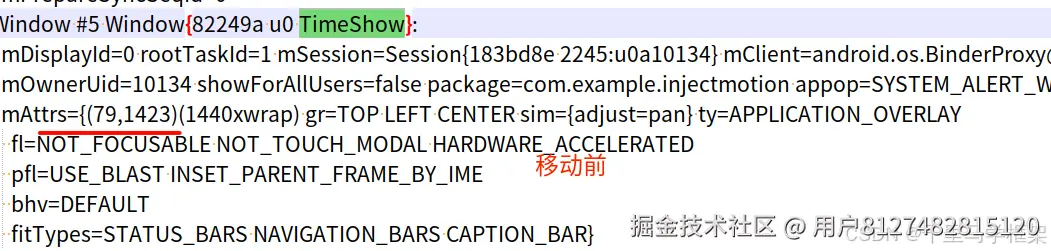

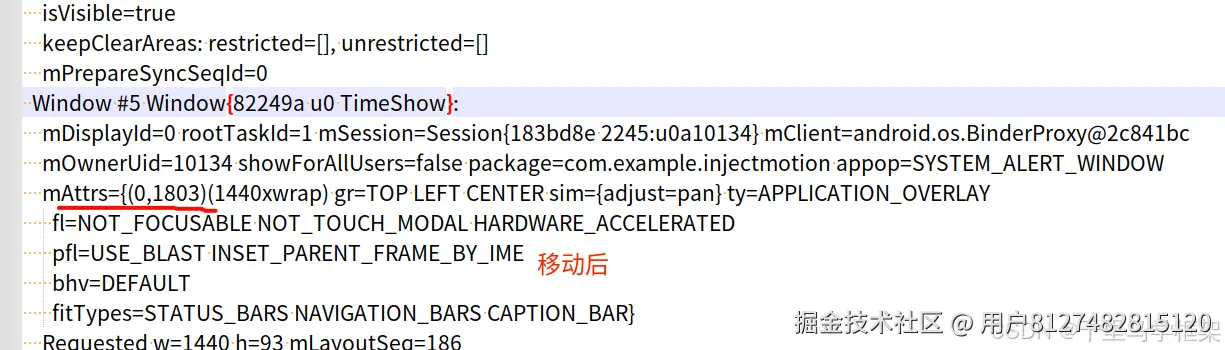

首先针窗口想过位置移动，最先想到应该是通过dumpsys window windows和dumps SurfaceFlinger来查看 dumpsys window windows 可以看到这里的mAttrs的Y值都变大的。

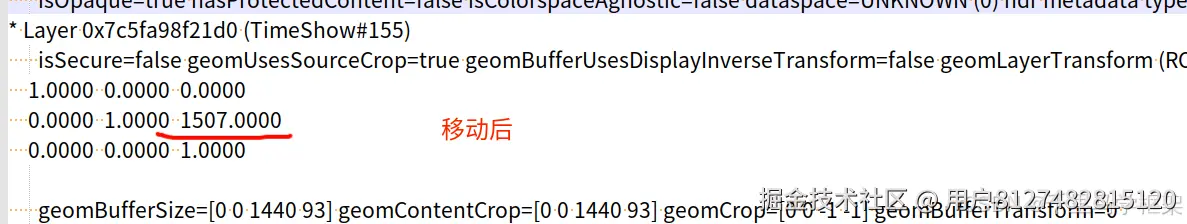

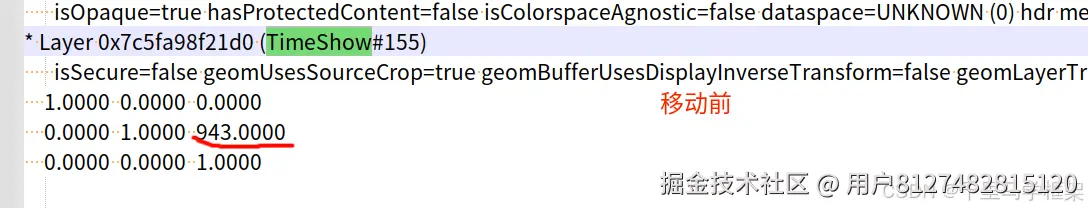

dumpsys SurfaceFlinger来看看情况 可以看到sf的layer中也是可以看出图层是有y方向的位移

上面就得出了window移动实际就是sf的layer中matrix有位移的变化，从而可以移动窗口，本质就是对surfacecontrol进行了位移设置。

应用修改窗口位置代码：

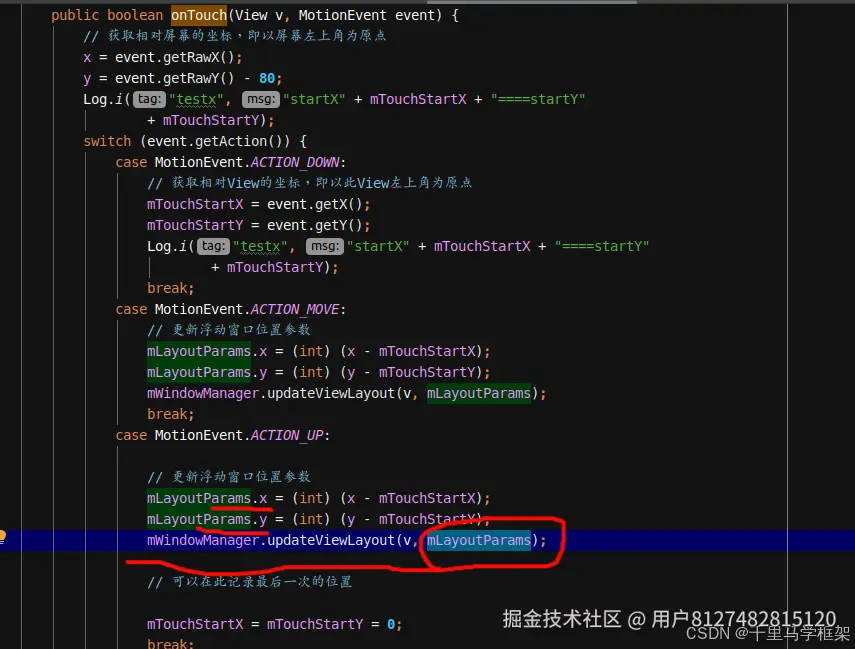

可以看到主要是通过mWindowManager.updateViewLayout改变WindowManager.LayoutParams 的x,y的值

那么这个updateViewLayout又是如何体现到上面的SurfaceFlinger的Layer中呢？

追踪如何影响到SurfaceControl

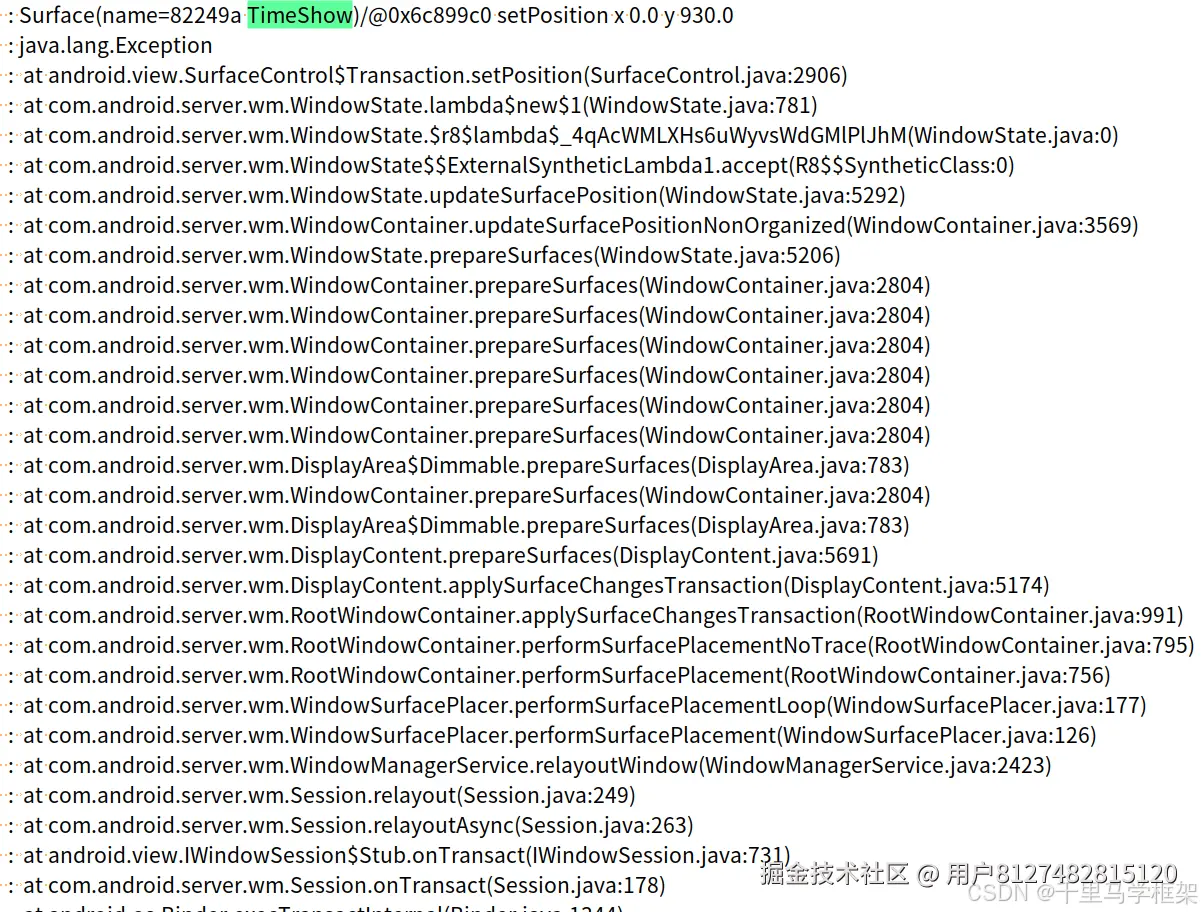

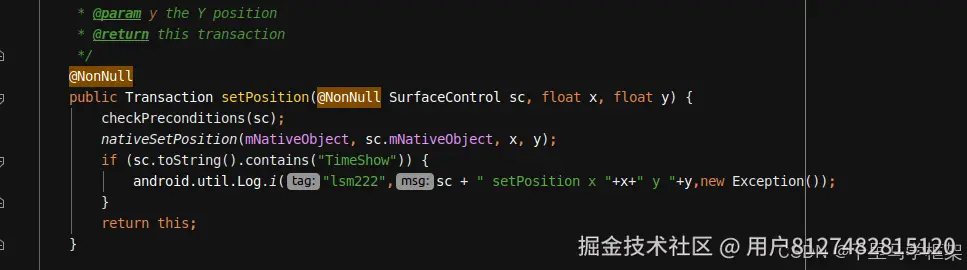

首先可以从SurfaceControl开始打堆栈： 打印如下

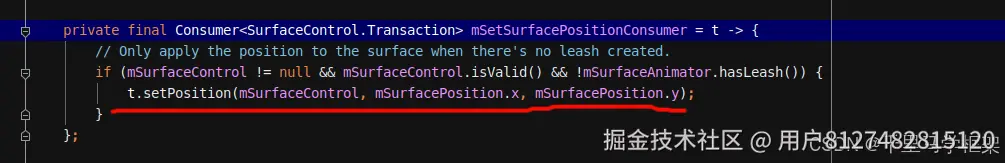

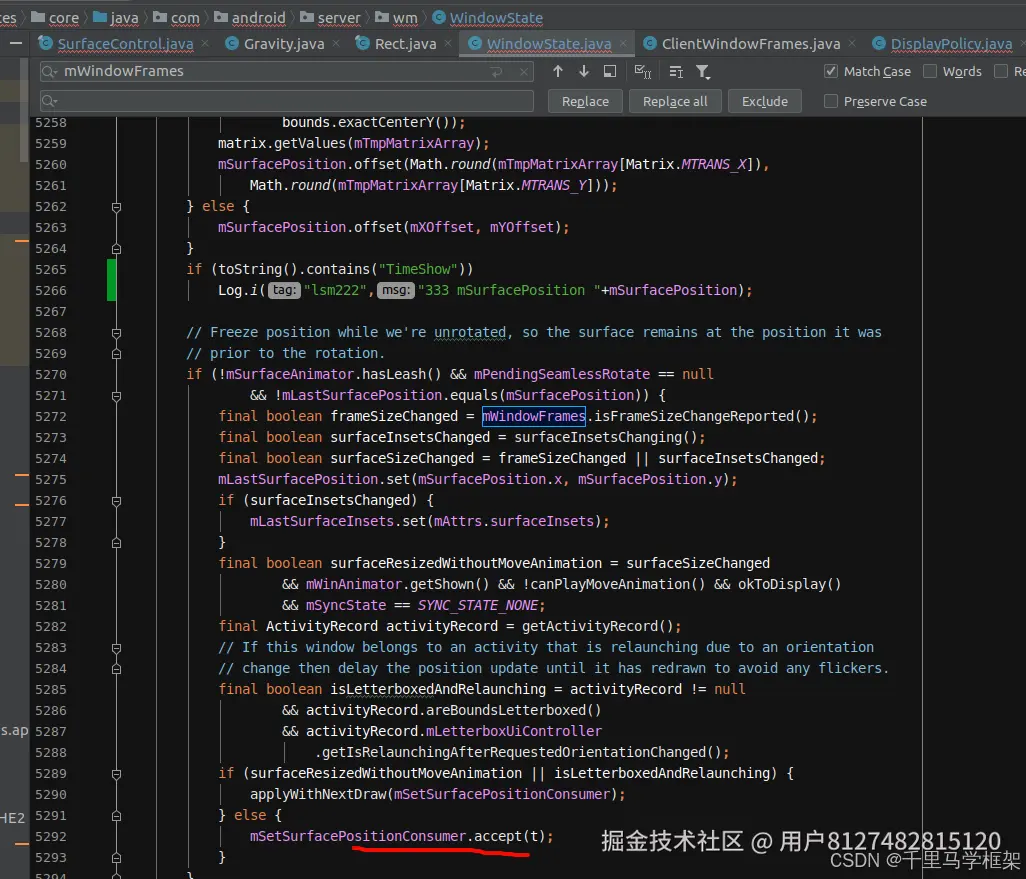

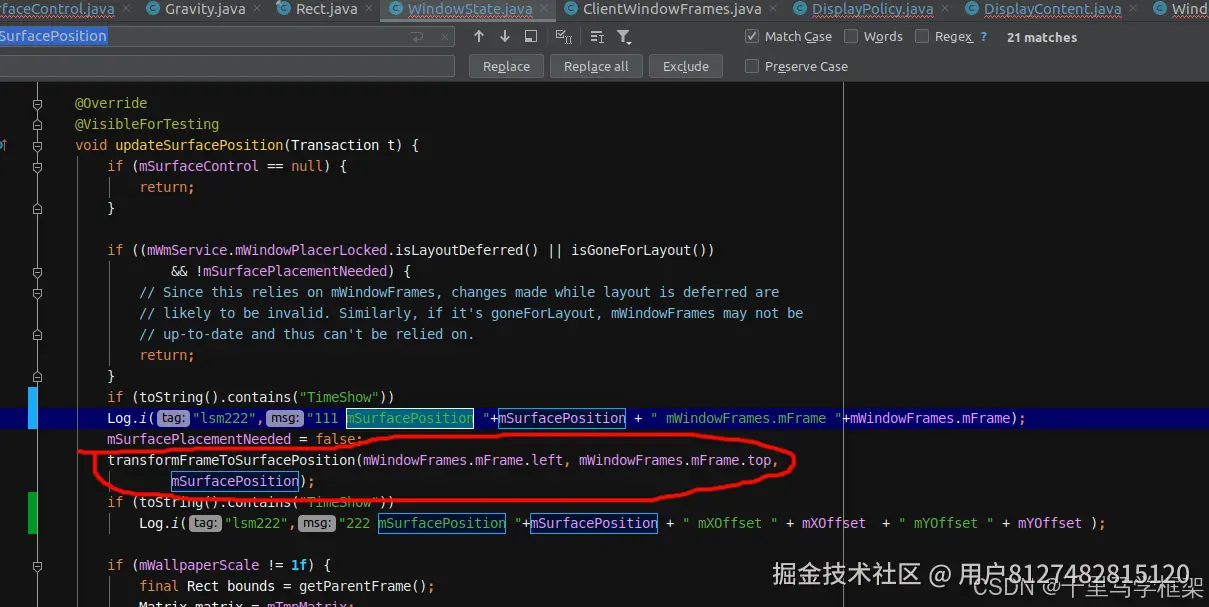

可以看出是windowstate的updateSurfacePosition触发的SurfaceControl位置变化 frameworks/base/services/core/java/com/android/server/wm/WindowState.java 可以看到这里实际上是mSurfacePosition的值作为最后影响，接下来看看mSurfacePosition谁影响的。

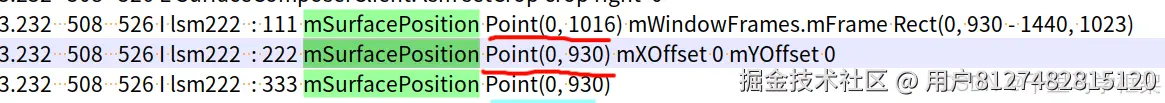

可以看到主要是这里transformFrameToSurfacePosition会对它进行设置

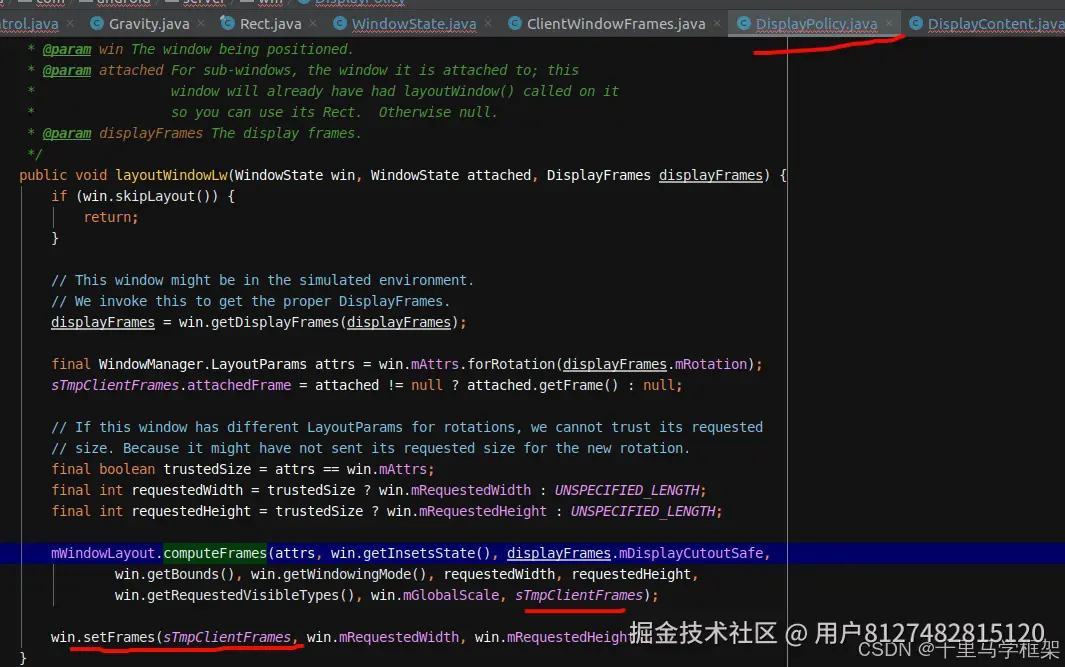

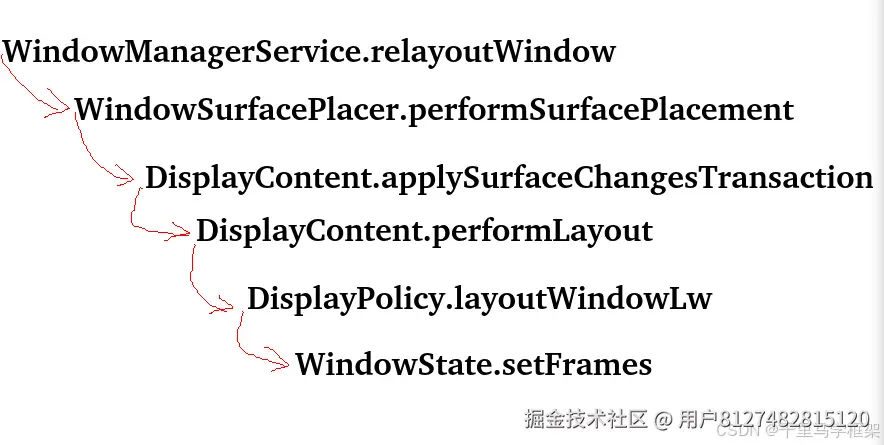

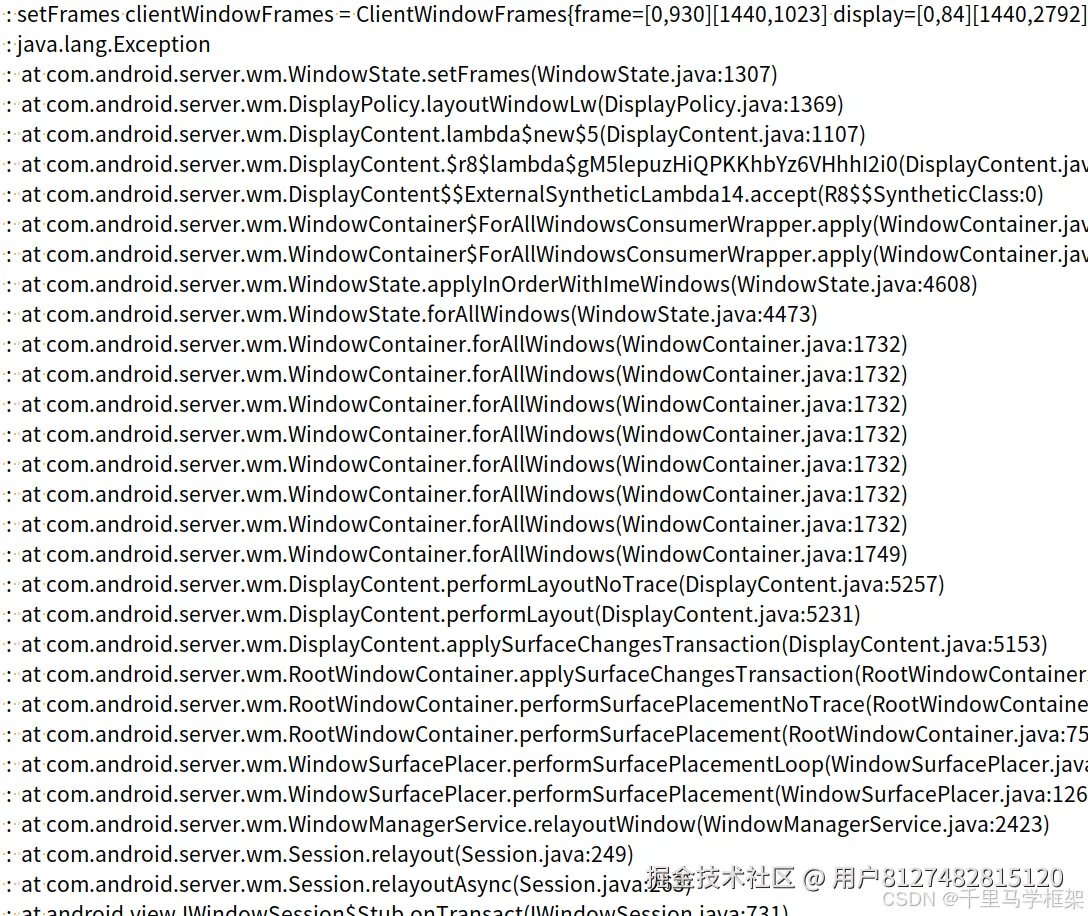

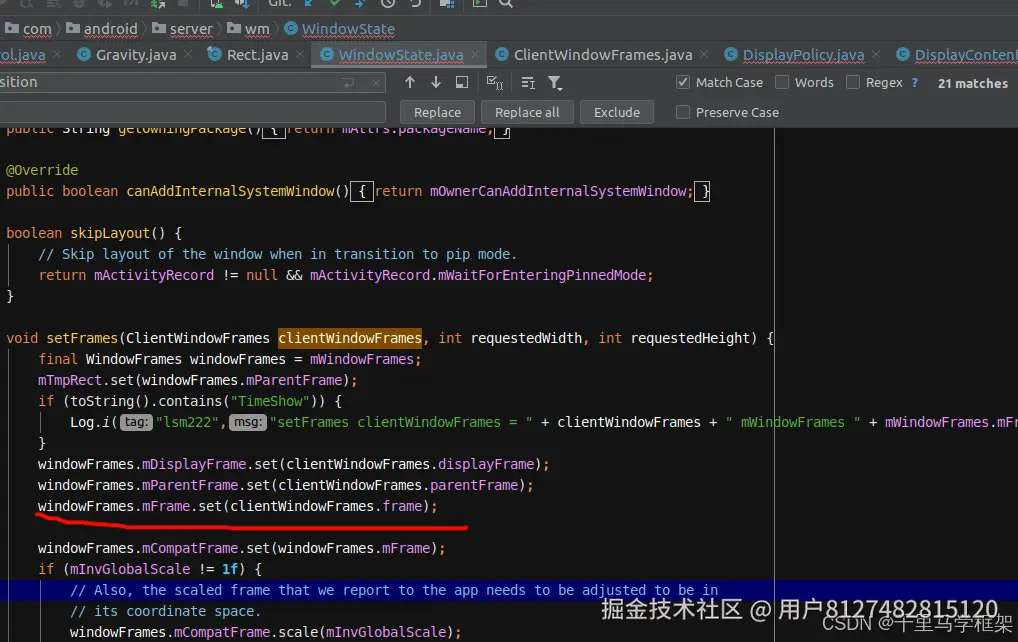

主要靠mWindowFrames.mFrame这个参数影响，那么这个mWindowFrames.mFrame又是哪里来的？ 这里就是setFrames方法 那么setFrames又是谁调用的呢？ 看看如下堆栈 上面堆栈就展示的非常清楚，主要核心流程就是如下： 这里核心就是layoutWindowLw方法来计算的 layoutWindowLw核心就是如下这个计算方法

 mWindowLayout.computeFrames(attrs, win.getInsetsState(), displayFrames.mDisplayCutoutSafe,
                win.getBounds(), win.getWindowingMode(), requestedWidth, requestedHeight,
                win.getRequestedVisibleTypes(), win.mGlobalScale, sTmpClientFrames);

这里有attrs里面带了relayout传递来的值，在computeFrames会使用它进行计算最后影响mWindowFrames.mFrame值，computeFrames方法就不展开了，可以去frameworks/base/core/java/android/view/WindowLayout.java查看。
