【教程】数据可视化处理之2024年各省GDP排名预测！

过去的一年里，我国的综合实力显著提升，在新能源汽车、新一代战机、两栖攻击舰、航空航天、芯片电子、装备制造等领域位居全球前列。虽然全国各省市全年的经济数据公布还需要一段时间，但各地的工业发展数据，财政收入数据已大概揭晓，从统计学来看各地全年的经济数据也基本稳定。

由于预测版本众多，本文仅选取一份，并借助Mapmost SDK for WebGL这款Web端三维地图开发引擎进行数据可视化处理操作演示。

数据参考：www.163.com/dy/article/…

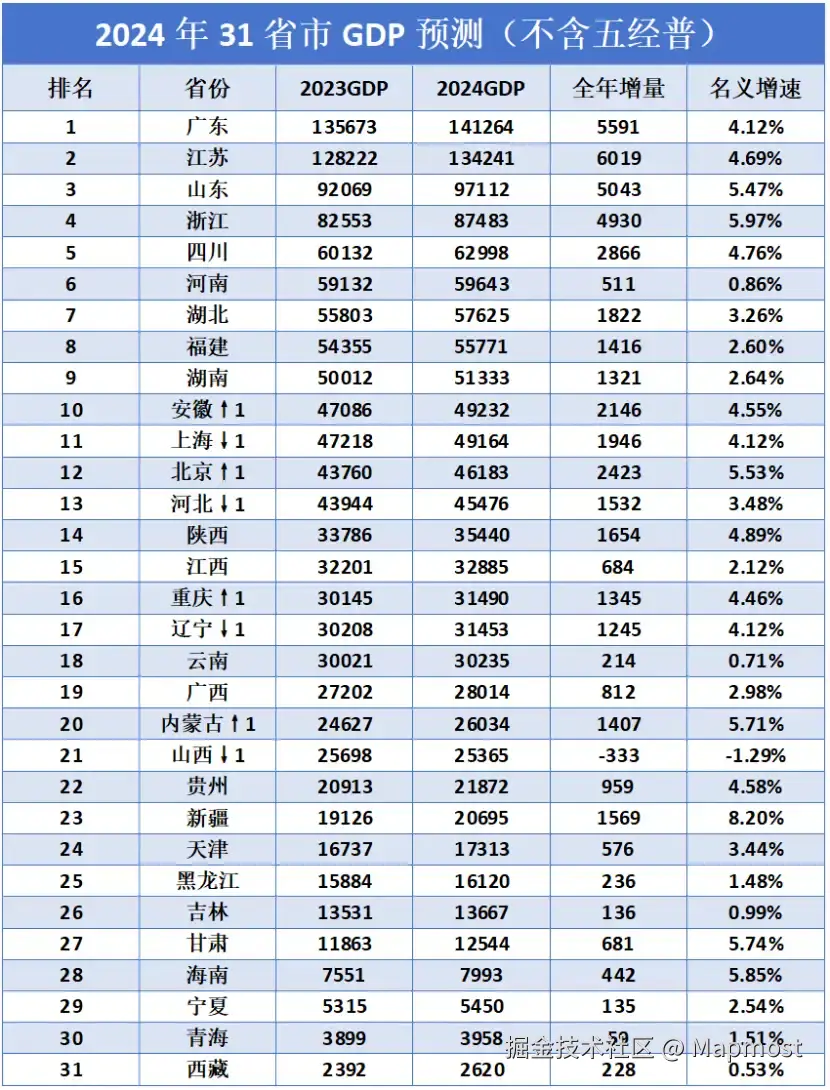

注：数据仅供参考（不含港澳台）

一、静态图标展示

基于Mapmost SDK for WebGL 实现

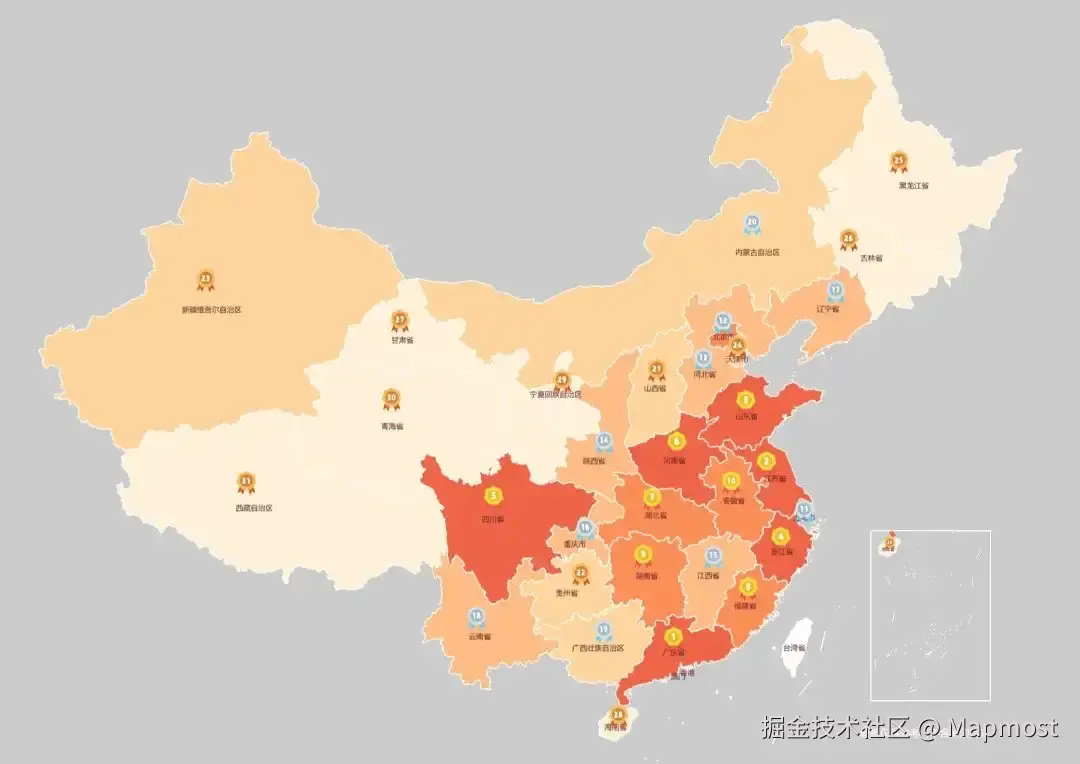

该图通过静态图标直观展示了2024年全国各省GDP预测排名情况，并将31个省份划分为三个梯队，每个梯队采用不同的图标进行区分。

步骤如下：

• **地图初始化：**首先，我们设置了地图的基本样式，其中仅包含一个纯色背景图层，以确保地图的简洁性。

  let map = new mapmost.Map({ container: 'map', style: { version: 8, sources: {}, glyphs: "delivery.mapmost.com/font/{fonts…", layers: [ // 设置背景图层 { id: "land", type: "background", layout: {}, paint: { 'background-color': "#ccc" } } ] }, center: [106.57423432175028, 32.01709169307357], zoom: 4.175765971417573, userId: '***', // 授权码 });

• 绘制省界图层：通过调用map.addLayer接口，我们添加了一个类型为fill的图层，用以展示各省的边界。利用match表达式，我们为不同省份赋予了不同的颜色，颜色越深表示GDP值越高。

  map.on('load',function(){ // 添加数据源 map.addSource('zg', { "type": "geojson", "data": "./zg.geojson" // 替换为你的数据路径 })

  // 按照GDP值将省份分成5个梯队 const colorGroups = { first: ["广东省", "江苏省", "山东省", "浙江省", "四川省", "河南省"], second: ["湖北省", "福建省", "湖南省", "安徽省", "上海市", "北京市"], third: ["河北省", "陕西省", "江西省", "重庆市", "辽宁省", "云南省"], fourth: ["广西壮族自治区", "内蒙古自治区", "山西省", "贵州省", "新疆维吾尔自治区", "天津市"], fifth: ["黑龙江省", "吉林省", "甘肃省", "海南省", "宁夏回族自治区", "青海省", "西藏自治区"] };

  // 为每个梯队的省份设置颜色 function getColorForProvince(provinceName) { if (colorGroups.first.includes(provinceName)) return "#ef6548"; if (colorGroups.second.includes(provinceName)) return "#fc8d59"; if (colorGroups.third.includes(provinceName)) return "#fdbb84"; if (colorGroups.fourth.includes(provinceName)) return "#fdd49e"; if (colorGroups.fifth.includes(provinceName)) return "#fef0d9"; return "#fff"; }

  // 定义颜色匹配数组 let colorData = ["match", ["get", "name"],] Object.values(colorGroups).flat().map(province => { colorData.push(province, getColorForProvince(province)) }) colorData.push("#fff")

  // 添加省界图层 map.addLayer({ "id": "zg", // 图层id "type": 'fill', // 图层类型 "source": "zg", // 图层数据源 "paint": { // 绘制属性 "fill-color": colorData, // 填充颜色 "fill-outline-color": "#fff", // 填充轮廓颜色 "fill-opacity": 1, // 填充不透明度 } }); })

• **标注省份名称：**接着，我们使用map.addLayer接口添加了一个类型为symbol的图层，用于显示省份名称。通过在layout参数中设置text-field为数据中的name属性，实现了省份名称的文字标注。

  // 添加数据源 map.addSource('labels', { "type": "geojson", "data": "./labels.geojson" })

  // 添加省份标注图层 map.addLayer({ "id": "name", // 图层id "type": "symbol", // 图层类型 "source": "labels", // 图层数据源 "layout": { // 布局属性 "text-field": ["get", "name"], // 文本字段，从GeoJSON数据中获取'name'属性作为文本 "text-variable-anchor": ["top"], // 文本锚点位置，始终在顶部 "text-allow-overlap": true, // 允许文本重叠 "text-size": 12, // 文本大小 }, "paint": { // 绘制属性 "text-color": "#5c2223", // 文本颜色 } })

• 自定义图标：在添加图标之前，我们使用map.loadImage和map.addImage方法加载自定义图标。随后，再次通过map.addLayer接口添加一个类型为symbol的图层，并利用match表达式为每个省份指定相应的图标，从而清晰地展示了各省份的GDP预测排名情况。

  // 图标路径数组 const iconPaths = ['./icons/icon1.png', './icons/icon2.png', ..., './icons/icon31.png'];

  // 遍历图标路径数据并加载图标 iconPaths.forEach((path, index) => { map.loadImage(path, (error, image) => { if (error) throw error; map.addImage(icon${index + 1}, image); }); });

  // 设置数据源 map.addSource('icons', { "type": "geojson", "data": "./icons.geojson" })

  // 添加自定义图标图层 map.addLayer({ "id": "icons", // 图层id "type": "symbol", // 图层类型 "source": "icons", // 图层数据源 "layout": { // 布局属性 "icon-image": [ // 图标图片，使用'match'表达式根据'name'属性匹配不同的图标 'match', ['get', 'name'], "广东省", "icon1", "江苏省", "icon2", // ...省略其余图标匹配规则 "icon" ], "icon-size": 0.25, // 图标大小 "icon-allow-overlap": true // 允许图标重叠 } })

二、图层展示

基于Mapmost SDK for WebGL 实现

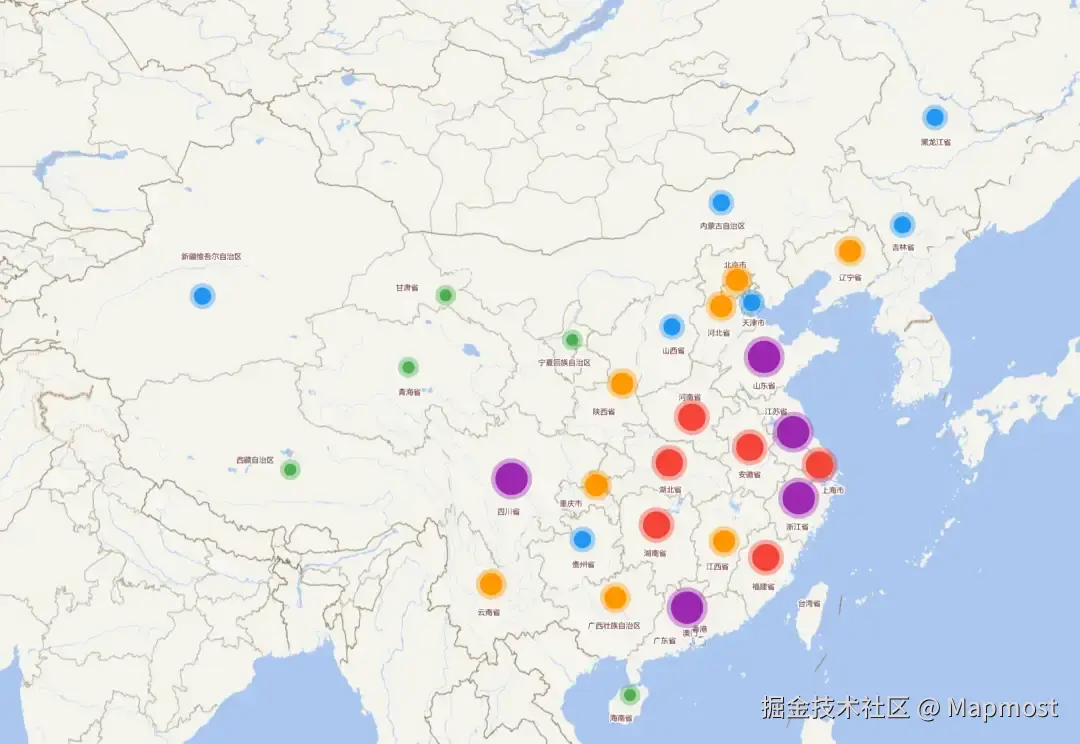

该图根据各省GDP的数值将31个省份划分为五个梯队，每个梯队采用不同大小和颜色的点进行区分。步骤如下：

• 添加底图：首先，我们通过map.addRasterLayer2接口引入了天地图作为底图。

  let option = { 'id': 'tdt', 'project': '4490', 'source': { 'tiles': [''], // 替换成你的天地图地址 } } map.addRasterLayer2(option)

• 标注省份名称：虽然可以使用天地图的标注，但为了控制文字位置，我们选择了使用map.addLayer接口添加一个symbol类型的图层。在这个图层中，我们通过layout参数的text-field设置，从数据中提取name属性，以实现省份名称标注。代码参考静态图标展示第三步。

• 点状图层绘制：接着，我们通过调用map.addLayer接口，添加了一个circle类型的图层。利用step表达式，我们根据GDP数值范围设定了不同的点样式，从而为每个梯队分配了独特的大小和颜色，以区分各省份的经济表现。

  // 添加数据源 map.addSource("points", { type: "geojson", data: "./points.geojson", });

  // 添加点图层 map.addLayer({ id: "points", // 图层id type: "circle", // 图层类型 source: "points", // 图层数据源 paint: { // 绘制属性 "circle-color": [ // 圆的颜色，使用'step'表达式根据数值分段 "step", ["get", "num"], // 获取GeoJSON数据中的"num"属性，即GDP值 "rgb(76,175,80)", 13000, // 如果num小于13000，颜色为"rgb(76,175,80)" "rgb(33,150,243)", 27000, // 如果num在13000到27000之间，颜色为"rgb(33,150,243)" "rgb(255,152,0)", 47000, "rgb(244,67,54)", 60000, "rgb(156,39,176)" // 如果num大于60000，颜色为"rgb(156,39,176)" ], "circle-stroke-width": 7, // 圆形边框的宽度 "circle-stroke-color": [ // 圆形边框的颜色，使用'step'表达式根据数值分段 "step", ["get", "num"], "rgba(76,175,80,0.4)", 13000, // 如果num小于13000，颜色为"rgba(76,175,80,0.4)" "rgba(33,150,243,0.4)", 27000, // 如果num在13000到27000之间，颜色为"rgba(33,150,243,0.4)" "rgba(255,152,0,0.4)", 47000, "rgba(244,67,54,0.4)", 60000, "rgba(156,39,176,0.4)" // 如果num大于60000，颜色为"rgba(156,39,176,0.4)" ], "circle-radius": [ // 圆形的半径，使用'step'表达式根据数值分段 "step", ["get", "num"], 10, 13000, // 如果num小于13000，半径为10 14, 27000, // 如果num在13000到27000之间，半径为14 18, 47000, 22, 60000, 26 // 如果num大于60000，半径为26 ], } });

基于Mapmost SDK for WebGL 实现

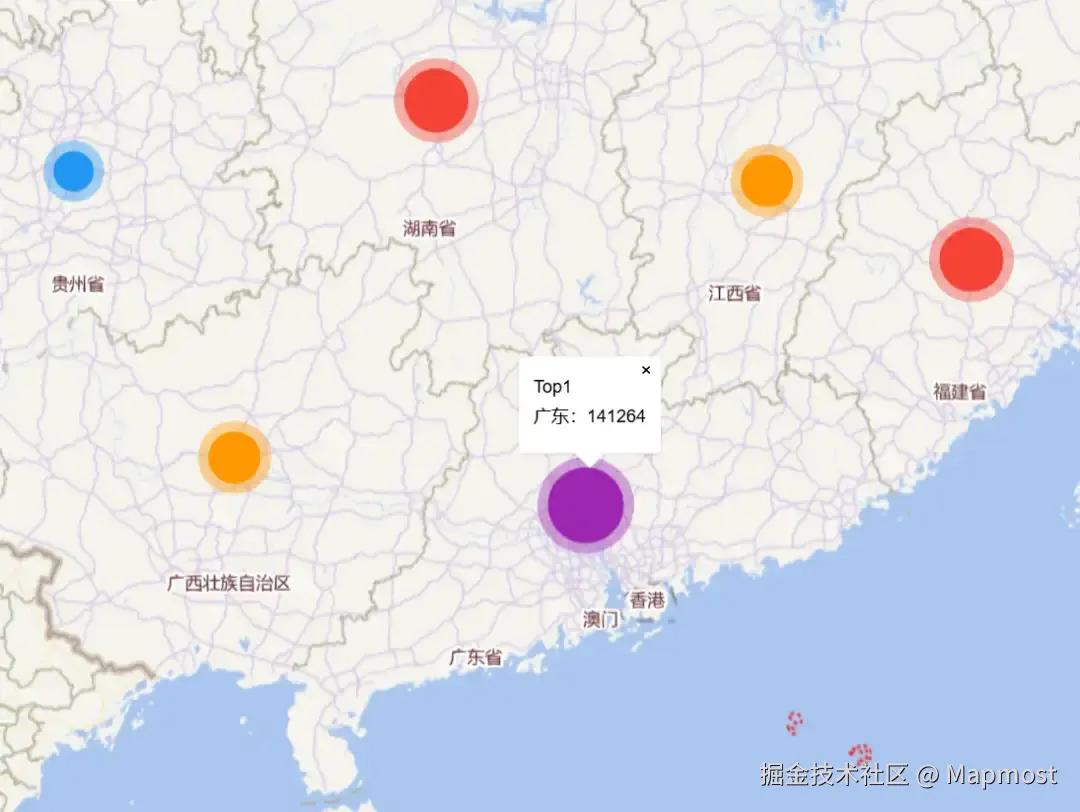

• 此外，我们可以在该图层上实现点击交互功能，当我们点击某个省份时，将以弹框的形式展示该省的排名及其GDP数据等详细信息，从而增强互动性和信息呈现效果。

  // 当点击图层id为'points'的图层时，执行以下函数 map.on('click', 'points', function (e) { // 添加弹框 new mapmost.Popup() .setLngLat(e.lngLat) // 设置弹框位置 .setHTML(e.features[0].properties.no + "
  " + e.features[0].properties.name + "：" + e.features[0].properties.num) // 设置弹框内容 .addTo(map); });

三、动态图标展示

基于Mapmost SDK for WebGL 实现

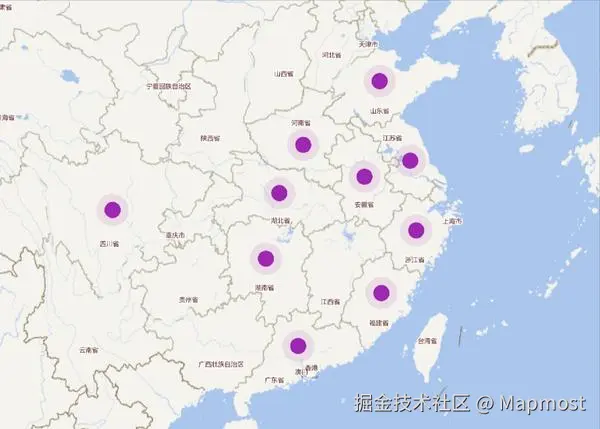

该图以动态图标的形式展示了预测排名前十名的省份。步骤如下：

• 创建Canvas图标：首先，根据设计需求自定义绘制Canvas图标，确保图标样式符合预期的视觉效果。
• 添加标注图层：接着，通过调用用map.addLayer接口，添加一个symbol类型的图层，并将自定义的Canvas图标应用到该图层上，从而完成标注图层的设置。

此部分代码较长，可参考示例：www.mapmost.com/mapmost_doc…

上述数据为预测数据，仅供参考。根据2025年国家统计局主要统计信息发布日程安排，2025年1月17日10:00将发布2024年国民经济运行情况，届时将会公布2024年国内生产总值（GDP）初步核算结果等数据。

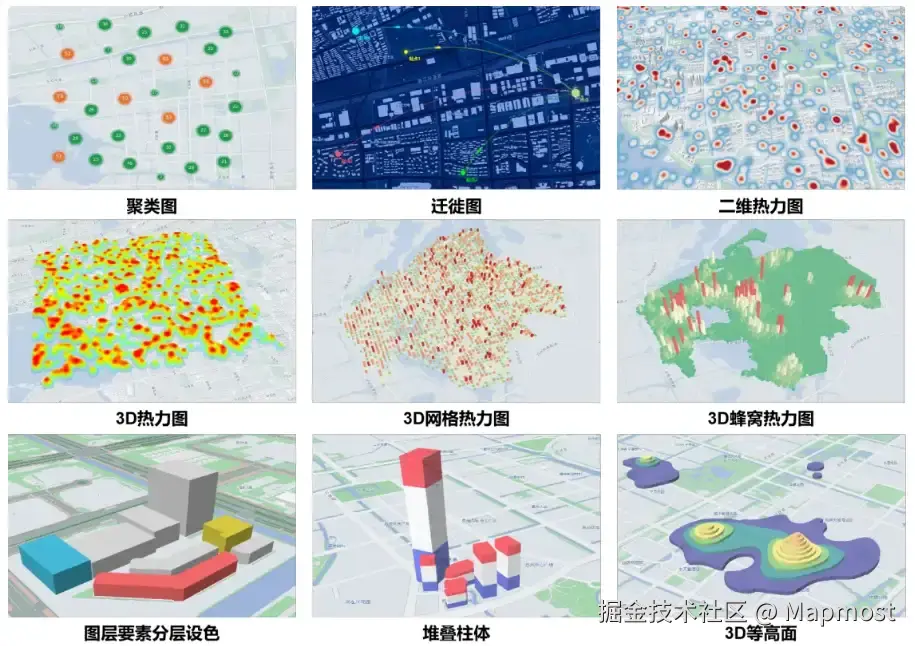

本篇教程为大家展示了Mapmost SDK for WebGL的数据可视化能力，作为面向开发者的Web端三维地图开发引擎，平台还提供包含点、线、面、蜂窝、热力等几十种数据可视化类型，支持百万量级数据渲染。

**
