引言
以前的示意图元器件复杂时存在元器件相互阻挡，电路原理不直观的问题，无法高效的表达出电路的内部原理。简单说就是不能让我看一眼就知道是什么类型电路，它大体有什么功能，接下来我将会学习如何看懂电路原理图。
目标
- 看懂电路图中的元器件符号

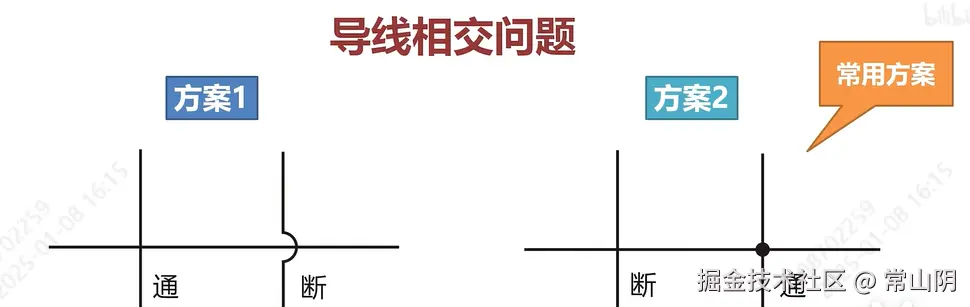

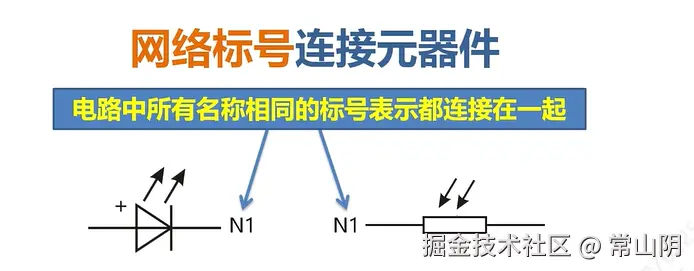

- 看懂电路的连接关系
- 按想法绘制新原理图
电路图中元器件符号

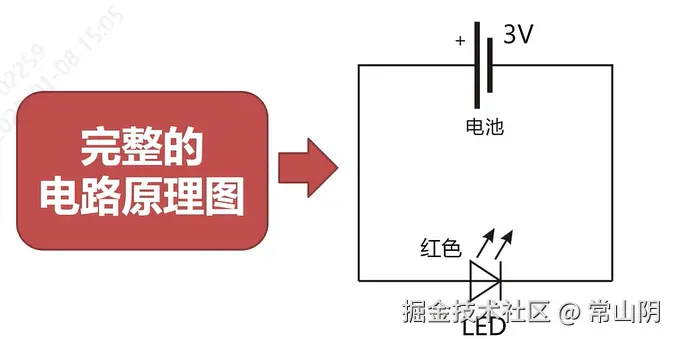

电路图由三部分组成元器件导线标注，这样就可以构筑一个电路原理图了

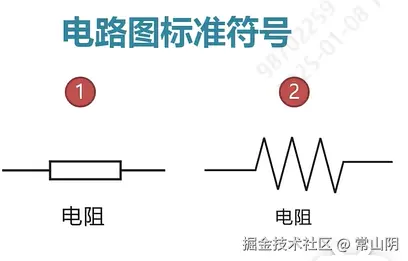

电阻
符号设计的原则 1.象形外观的设计 2.曲折的线表示导线越长电阻越大

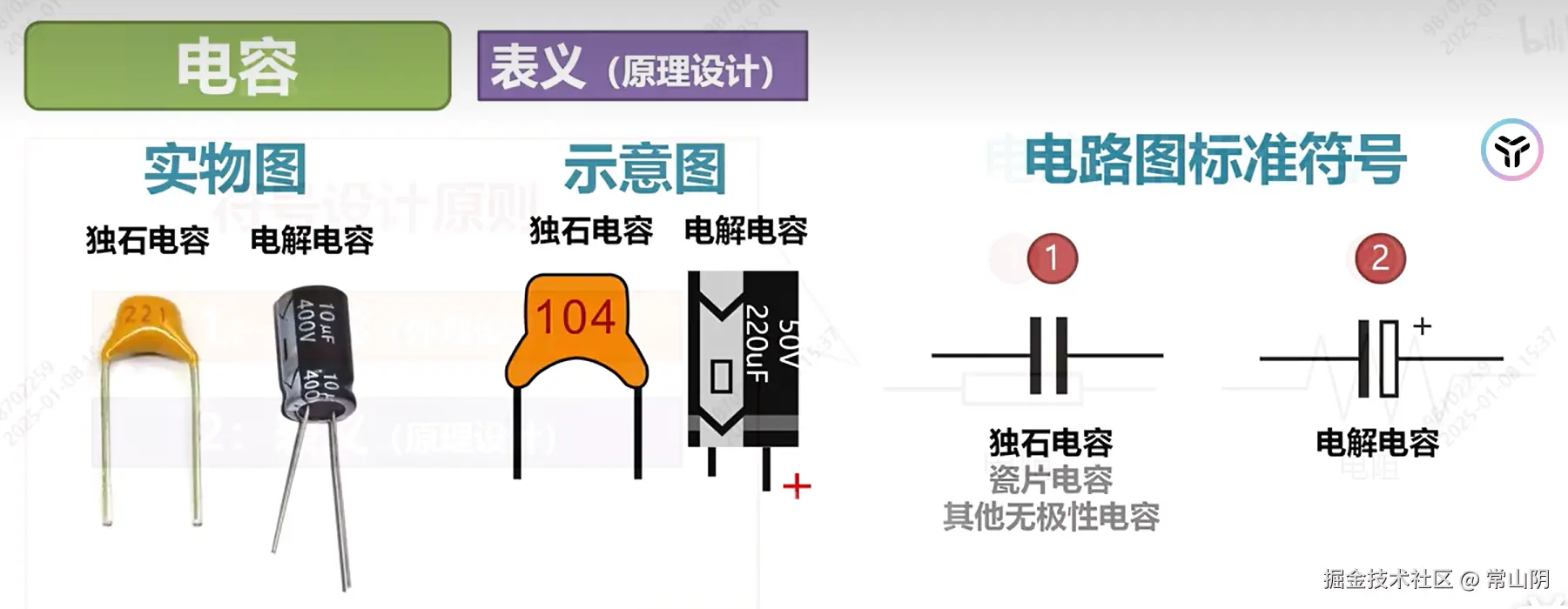

电容
符号设计的原则:1.独石电容（无极性）2.电解电容（有极性）
注意：有极性电容一定要按照正确极性连接。不然会导致电容损坏，甚至爆炸

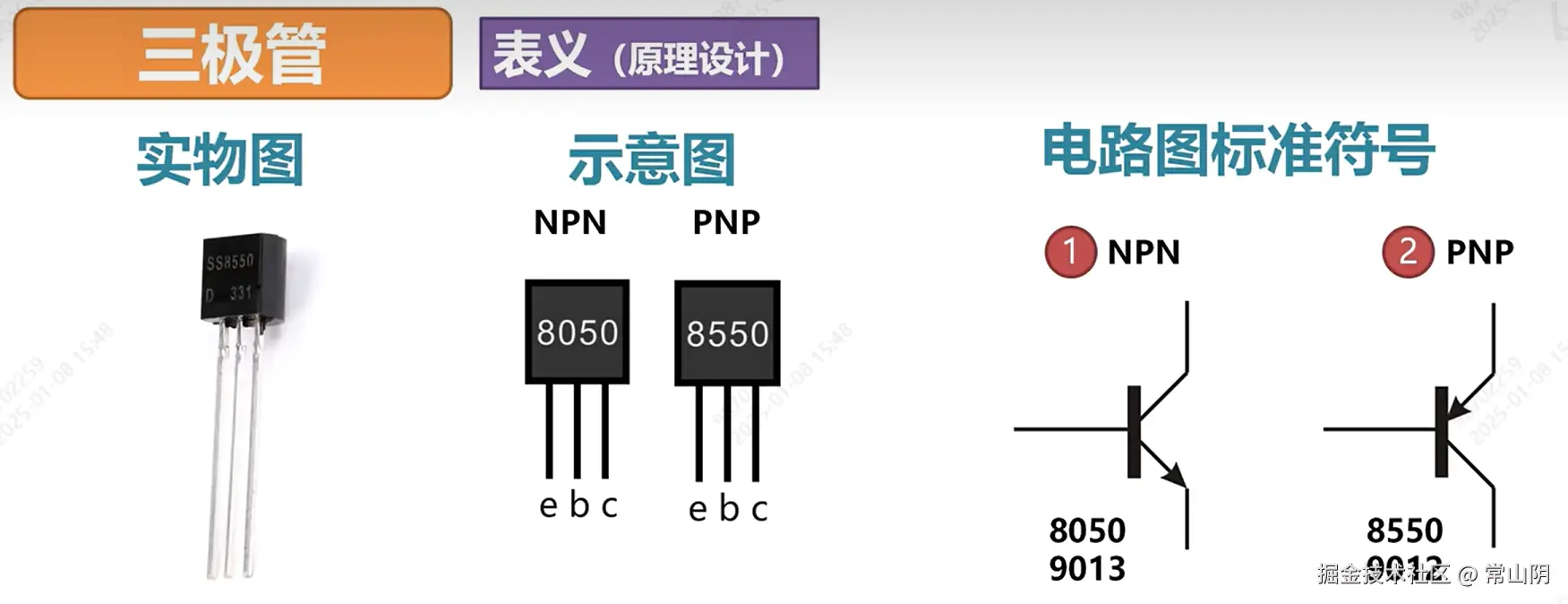

三极管
按键

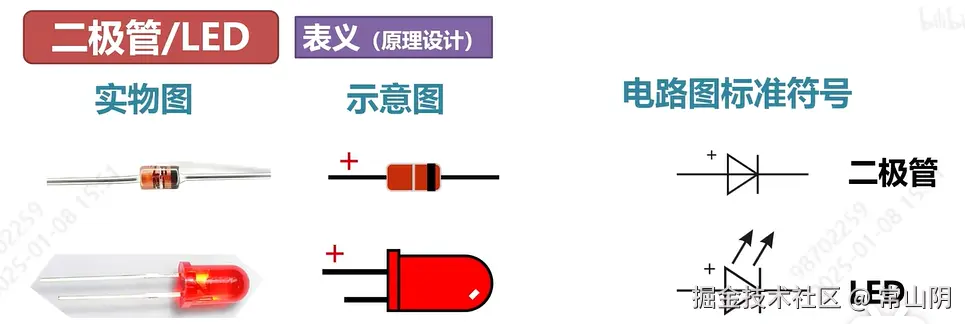

二极管

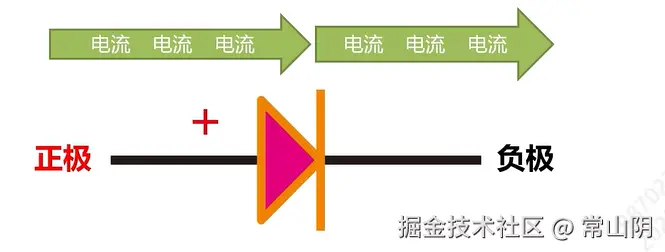

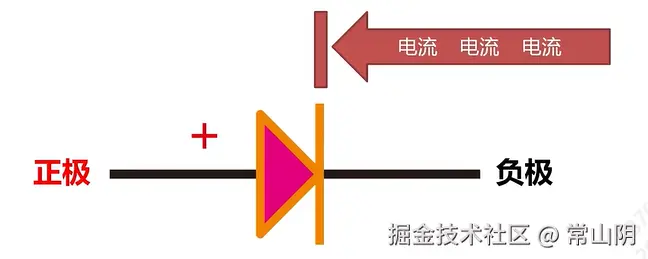

二极管特性：二极管具有单向导电性，电流只能从正极流向负极,反之则被阻止。
符号设计原则：在二极管的实体上有一条黑色线表示负极

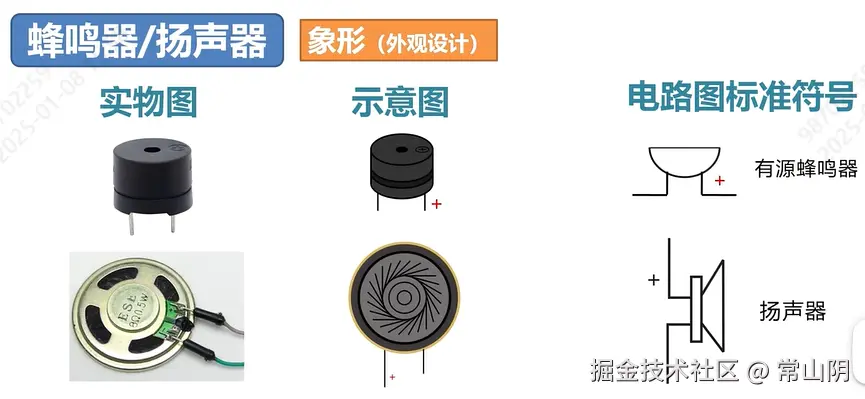

蜂鸣器

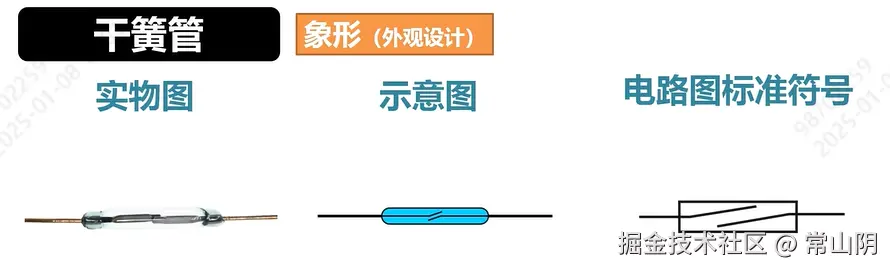

干簧管

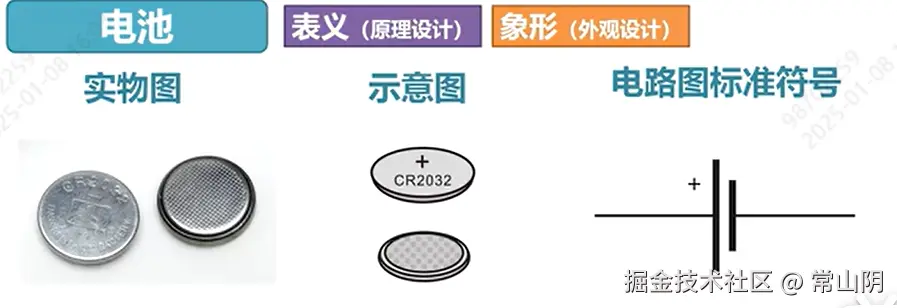

电池
电池注意事项：1.电池的叠加串联。有些电路会把两节电池串联得到6V电压、
2.不画电池符号

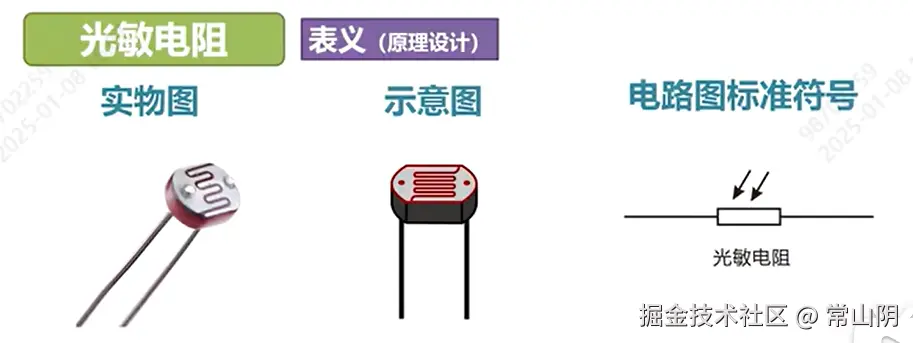

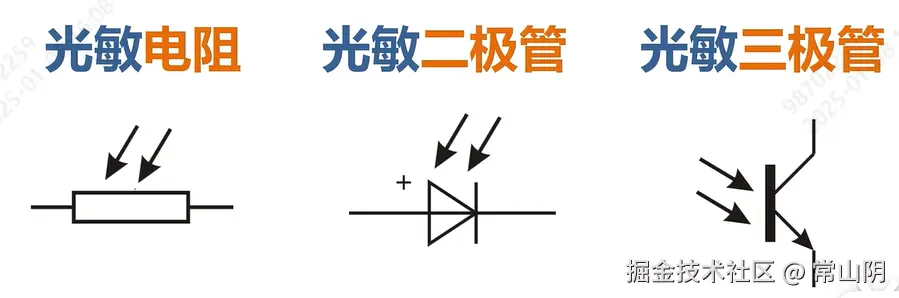

光敏电阻
注意：他的箭头是向内的表示接收光
电位器
可调阻值的电阻

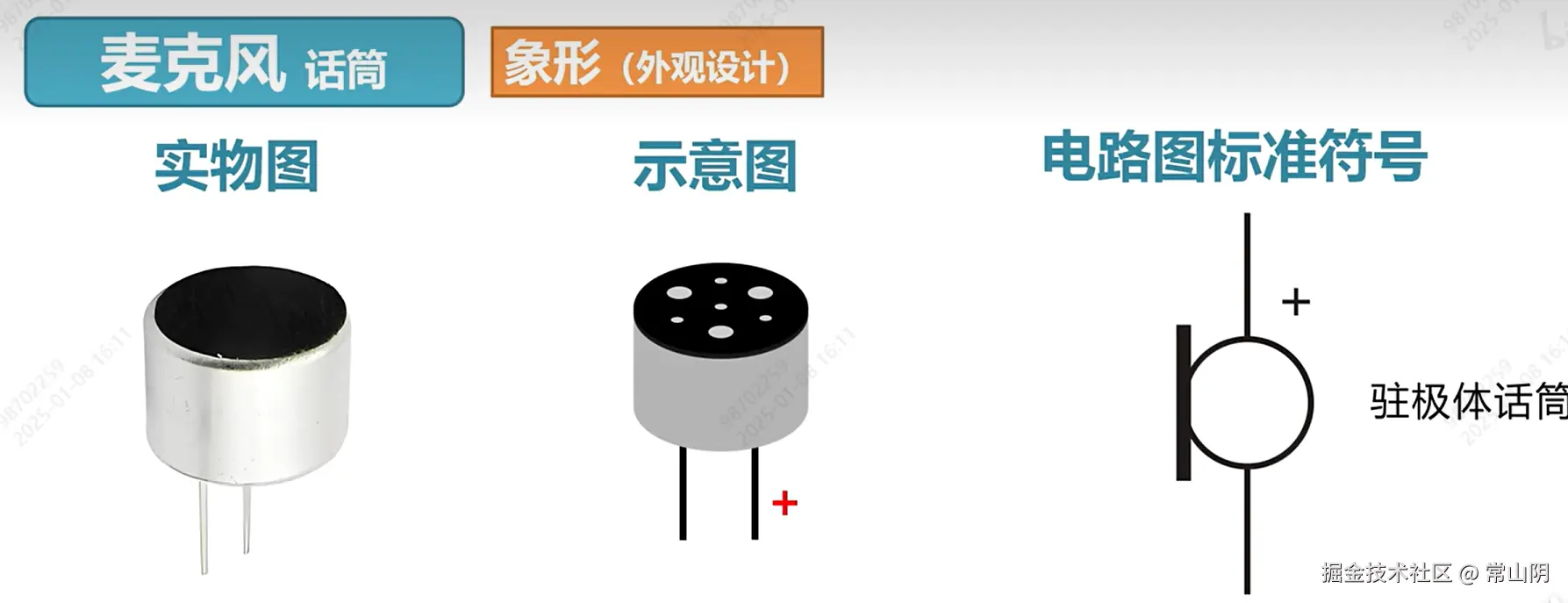

麦克风

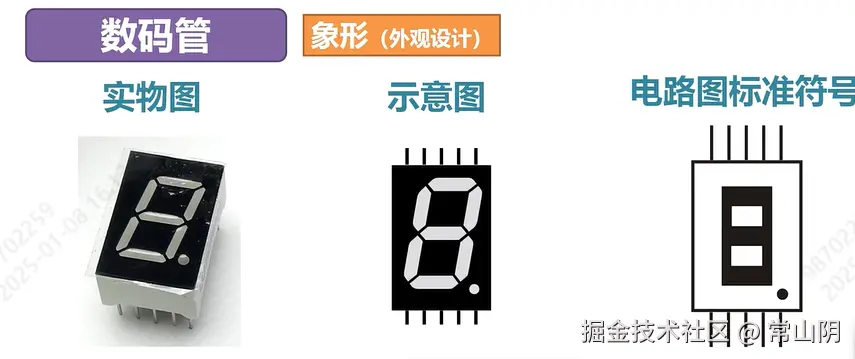

数码管
数码管每个引脚会有对应的段码
