概述
- HTTPS = HTTP + SSL(Secure Socket Layer)/TLS(Transport Layer Security), 在HTTP的基础上增加了SSL/TLS协议,用于加密和解密数据,确保数据传输的安全性,SSL是早期版本,现已被TLS取代,在浏览器中查看使用HTTPS的网站时,打开开发者工具,打开安全一栏,可以看到该网站使用的证书,tls版本和加密算法等
-
TLS版本
-
TLS 1.0 (1999年,弃用)
- 第一个TLS版本,基于SSL 3.0开发
- 主要特性:
- 支持RSA和DH密钥交换
- 支持RC4、DES等对称加密算法
- 存在BEAST攻击等安全漏洞
-
TLS 1.1 (2006年,弃用)
- 主要改进:
- 增加了对CBC模式的保护
- 增加了显式IV(初始化向量)
- 修复了一些TLS 1.0的安全问题
- 主要改进:
-
TLS 1.2 (2008年)
- 重要改进:
- 支持更安全的加密套件(如AES-GCM)
- 支持SHA-256等更强的哈希算法
- 改进了PRF(伪随机函数)
- 目前仍广泛使用
- 重要改进:
-
TLS 1.3 (2018年)
- 重大改进:
- 握手过程简化,只需1-RTT
- 0-RTT恢复会话
- 移除了不安全的加密算法
- 前向安全性得到增强
- 所有握手消息在ServerHello之后都加密
- 移除了静态RSA和DH密钥交换
- 目前是最新推荐版本
- 重大改进:
-
-
TLS 上下层协议
- TLS协议分为上层协议和下层协议,上层协议包含握手协议,警报协议,应用数据协议,下次为记录层协议(Record Layer Protocol),记录层协议的主要作用如下
- 分片: 将上层协议的数据分割成合适大小的块,每个块最大不超过 16KB
- 封装: 为每个数据块添加头部信息,标识数据类型、协议版本和长度
- 加密: 对每个数据块进行加密,确保数据传输的安全性
- 记录层协议头格式
- 每个 TLS 记录都以 5 字节的头部开始:
-
|<- 1 ->|<------ 2 ------>|<----- 2 ---->| +--------+----------------+---------------+ | 类型 | 版本号 | 长度 | +--------+----------------+---------------+ - 类型(Type): 1 字节
- 0x16: Handshake (握手)
- 0x17: Application Data (应用数据)
- 0x15: Alert (警告)
- 版本号(Version): 2 字节
- 0x0301: TLS 1.0
- 0x0302: TLS 1.1
- 0x0303: TLS 1.2/1.3
- 长度(Length): 2 字节
- 表示后续数据的长度
-
- 示例:
-
16 03 01 01 4a // 第一个 ClientHello 的记录层头 - 0x16: 表示这是握手消息
- 0x0301: 表示 TLS 1.0 记录层版本
- 0x014a: 表示后续数据长度为 330 字节
-
- 每个 TLS 记录都以 5 字节的头部开始:
- 注意:
- TLS记录层协议的版本可以与握手协议中使用的版本不一致，这是TLS 1.3中的一个特别设计。这种设计主要是为了确保向后兼容性，让支持TLS 1.3的通信在网络中的其他设备（比如中间的代理或防火墙）仍然能够以TLS 1.2的方式处理TLS记录，即使实际的握手和数据传输使用的是TLS 1.3。
- 在TLS 1.2及之前的版本中，记录层的版本号通常与握手使用的版本相匹配。但在TLS 1.3中，为了改进安全性和性能同时避免中间设备的干扰，引入了以下变化：
- 记录层版本号：
- 在TLS 1.3中，所有传出的记录（无论是握手还是数据传输）的版本号都被设定为
0x0303（即TLS 1.2），即使实际的握手使用的是TLS 1.3。
- 在TLS 1.3中，所有传出的记录（无论是握手还是数据传输）的版本号都被设定为
- 握手协议的版本：
- 握手协议的真正版本是通过
ClientHello和ServerHello消息中的supported_versions扩展来指定的。这个扩展允许客户端和服务器协商实际要使用的最高TLS版本，包括TLS 1.3。
- 握手协议的真正版本是通过
- 记录层版本号：
- TLS协议分为上层协议和下层协议,上层协议包含握手协议,警报协议,应用数据协议,下次为记录层协议(Record Layer Protocol),记录层协议的主要作用如下
-
加密算法
- 握手阶段涉及的加密算法
-
身份验证
- 基本原理:私钥加密,公钥验证
- RSA(Rivest-Shamir-Adleman)算法
- 对应RSA证书
- 兼容性好,广泛使用
- 密钥长度长,性能一般,常见密钥长度: 2048位(当前最低推荐长度), 3072位, 4096位(更高安全性)
- 签名填充方案对比
特性 PKCS#1 v1.5 签名 RSA-PSS 用途 数字签名 数字签名 安全性 较弱（缺乏可证明安全性） 强（可证明安全） 填充结构 sd 使用盐值和MGF 随机性 确定性（相同消息产生相同签名） 概率性（相同消息产生不同签名） 现代协议支持 广泛支持（传统系统） TLS 1.3唯一支持的RSA方案 性能 较快 较慢 推荐使用 仅用于兼容性 推荐
- ECDSA(Elliptic Curve Digital Signature Algorithm)算法
- 对应ECC证书
- 是一种基于椭圆曲线的数字签名算法
- 性能好,密钥长度短,适合移动设备、物联网设备等资源受限环境下的应用场景
-
密钥交换
- PSK(Pre-Shared Key)
- 最简单的方式双方提前约定好密钥,后续通信时直接使用这个密钥
- TLS1.3中的PSK指的是上次连接生成的PSK,客户端保存后,用于下次0RTT传输
- RSA
- 使用RSA算法进行密钥交换, 客户端使用公钥加密,服务端使用私钥解密
- 加密填充方案对比
-
特性 PKCS#1 v1.5 加密 PKCS#1 OAEP 用途 数据加密 数据加密 安全性 较弱（易受Bleichenbacher攻击） 强（可证明安全） 填充结构 使用双重掩码（MGF） 随机性 部分随机（PS部分） 完全随机 现代协议支持 逐渐淘汰 广泛支持 性能 较快 较慢 推荐使用 不推荐 推荐
-
- RSA 模式有一个严重的缺点：它不是前向保密的。这意味着如果有人记录了加密的对话，然后获取了服务器的 RSA 私钥，他们就可以解密对话。即使对话是在很久以前记录的，而密钥是在未来某个时间获得的，这也适用
- tls1.3中不再支持RSA密钥交换算法
- 加密填充方案对比
- 使用RSA算法进行密钥交换, 客户端使用公钥加密,服务端使用私钥解密
- DH(Diffie-Hellman)
- DH基于大整数分解问题（Discrete Logarithm Problem),DH协议允许通信双方在不安全的通信通道上协商一个共享的对称密钥，DH生成的密钥通常是长期有效的,它不是前向保密的
- 客户端和服务器首先各自创建一个公私钥对。然后，它们将公钥部分发送给对方。当每一方收到对方的公钥部分后，将其与自己的私钥结合，最终得到相同的值：预主密钥
- 原理可以想象成调配颜料的过程:
-
- 爱丽丝和鲍勃先约定使用黄色作为基础颜色(公钥)
-
- 爱丽丝秘密选择红色,鲍勃秘密选择蓝色(这是各自的私钥)
-
- 爱丽丝将黄色+红色混合,把结果发给鲍勃(KeyExchange)
-
- 鲍勃将黄色+蓝色混合,把结果发给爱丽丝(KeyExchange)
-
- 爱丽丝将收到的(黄+蓝)再加入红色
-
- 鲍勃将收到的(黄+红)再加入蓝色
-
- 最终双方都得到了相同的紫色(黄+红+蓝),这就是共享密钥
-
- Diffie-Hellman 的安全性依赖于一个称为离散对数问题的特定数学难题的难度。如果能为一组参数解决离散对数问题，就可以提取私钥并破坏协议的安全性。一般来说，使用的数字越大，解决离散对数问题就越困难。因此，如果选择了较小的 DH 参数，则可能存在安全风险。TLS 1.3 取消了这一选择权,只保留了几种固定的DH参数,这些参数是经过广泛测试和验证的,安全性较高
- DHE(Diffie-Hellman Ephemeral)
- DHE是DH的改进版本,DHE生成的密钥是临时有效的,每次握手都会生成新的密钥,提供前向安全性
- ECDH(Elliptic Curve Diffie-Hellman)
- ECDH是基于椭圆曲线密码学的密钥交换协议，和DH原理基本相同,在相同的密钥强度下比DH更加高效。ECDH生成的密钥通常是长期有效的,因此安全性依赖于长期保持私密性
- ECDHE(Elliptic Curve Diffie-Hellman Ephemeral)
- ECDHE是ECDH的改进版本,ECDHE生成的密钥是临时有效的,每次握手都会生成新的密钥,提供前向安全性
- 关于静态密钥和临时密钥
- 服务端证书包含固定DH参数,客户端使用使用证书中的参数,双方计算共享密钥,每次会话都使用相同的参数,称为静态密钥
- 服务端生成新的DH参数,将参数发送给客户端,客户端生成自己的密钥对,双方交换公钥并计算共享密钥,每次会话都使用新的DH参数
- TLS1.3不再支持静态密钥交换算法,只支持临时密钥交换算法,包括ECDHE,有限DHE, 所有的密钥交换算法都提供前向安全性. 支持的身份验证算法为: RSA-PSS(最小密钥长度2048位),ECDSA,EdDSA
- PSK(Pre-Shared Key)
-
对称密钥加密
- 握手成功后，客户端使用对称加密算法加密,服务端解密
- 对称密码分为两种主要形式:
- 流密码(Stream Cipher)
- 工作原理:
- 使用固定大小的密钥生成任意长度的密钥流(伪随机数据流)
- 加密时将消息与密钥流按位异或
- 解密时将密文与密钥流按位异或
- 工作原理详解:
- 加密和解密过程:
- 加密: 明文 ( P ) 与密钥 ( K ) 进行异或操作,生成密文 ( C ):
-
C = P ⊕ K
-
- 解密: 密文 ( C ) 与密钥 ( K ) 再次异或,恢复明文 ( P ):
-
C ⊕ K = (P ⊕ K) ⊕ K = P ⊕ (K ⊕ K) = P ⊕ 0 = P
-
- 加密: 明文 ( P ) 与密钥 ( K ) 进行异或操作,生成密文 ( C ):
- 异或操作的核心特性:
- 自反性: ( A ⊕ A = 0 )
- 任何值与自身异或结果为0
- 与0的关系: ( A ⊕ 0 = A )
- 任何值与0异或结果是其本身
- 可逆性: ( (A ⊕ B) ⊕ B = A )
- 异或操作可逆,两次异或同一个值会恢复原始值
- 自反性: ( A ⊕ A = 0 )
- 举例说明:
- 明文 ( P = 1010 )
- 密钥 ( K = 1100 )
- 加密: C = P ⊕ K = 1010 ⊕ 1100 = 0110
- 解密: P = C ⊕ K = 0110 ⊕ 1100 = 1010
- 加密和解密过程:
- 特点:
- 实现简单
- 软件中运行速度快
- 适合实时加密
- 代表算法:
- RC4
- ChaCha20
- 工作原理:
- 分组密码(Block Cipher)
- 工作原理:
- 只能加密固定大小的数据块
- 对于短于分组大小的消息需要填充
- 对于长于分组大小的消息需要分块处理
- CBC模式工作原理:
- 加密过程:
-
- 将明文分成固定大小的块(如128位)
-
- 生成随机的初始化向量(IV)
-
- 对每个明文块:
- 将当前明文块与前一个密文块(或IV)进行异或
- 对异或结果进行加密,得到当前密文块
-
- 将所有密文块连接形成完整密文
-
- 解密过程:
-
- 将密文分成固定大小的块
-
- 对每个密文块:
- 对当前密文块进行解密
- 将解密结果与前一个密文块(或IV)异或,恢复明文块
-
- 将所有明文块连接形成完整明文
-
- 举例说明:
- 假设使用AES-128加密:
- 明文:
HELLO WORLD!1234(16字节) - 密钥:
0123456789ABCDEF(16字节) - IV:
FEDCBA9876543210(16字节)
- 明文:
- 加密过程:
- 明文块与IV异或:
HELLO WORLD!1234 XOR FEDCBA9876543210 = 结果1 - 对结果1进行AES加密得到密文块
- 明文块与IV异或:
- 解密过程:
- 对密文块AES解密得到结果1
- 结果1与IV异或:
结果1 XOR FEDCBA9876543210 = HELLO WORLD!1234
- 假设使用AES-128加密:
- 特点:
- 需要初始化向量(IV)
- 每个明文块的加密依赖于前一个密文块
- 需要填充(Padding)确保明文长度是分组大小的整数倍
- 通过链式结构增强加密随机性和安全性
- 加密过程:
- 常用模式:
- CBC(Cipher Block Chaining)模式
- 每个明文块先与前一个密文块异或后再加密
- CBC(Cipher Block Chaining)模式
- 代表算法:
- AES
- DES
- 3DES
- 工作原理:
- 流密码(Stream Cipher)
-
散列函数
- 散列函数的特性
- 无法从散列值反推原文
- 难以找到两个不同的输入产生相同的散列值
- 固定长度输出
- 散列函数在TLS中主要用于:
- 数字签名生成和验证
- 签名时使用散列的原因是:
- 哈希值长度固定，处理更快
- 减少签名运算的数据量
- 适合任意长度的输入数据
- 保证数据完整性
- 克服了RSA等算法的长度限制
-
type DigitalSigner struct { privateKey *rsa.PrivateKey publicKey *rsa.PublicKey } // 签名数据 func (ds *DigitalSigner) SignData(data []byte) ([]byte, error) { // 1. 计算数据的哈希值 hashed := sha256.Sum256(data) // 2. 生成签名 signature, err := rsa.SignPKCS1v15( rand.Reader, ds.privateKey, crypto.SHA256, hashed[:], ) if err != nil { return nil, err } return signature, nil } // 验证签名 func (ds *DigitalSigner) VerifySignature(data, signature []byte) error { // 1. 计算数据的哈希值 hashed := sha256.Sum256(data) // 2. 验证签名 return rsa.VerifyPKCS1v15( ds.publicKey, crypto.SHA256, hashed[:], signature, ) }
- 签名时使用散列的原因是:
- 消息认证码(HMAC)生成
- 提供消息完整性和认证
- 配合时间戳和过期机制可以防止重放攻击
- MAC-then-Encrypt 和 Encrypt-then-MAC
- MAC-then-Encrypt(TLS1.2及以前):
- 先计算明文的MAC,再加密明文和MAC
- 存在安全隐患:
- 接收方需要先解密才能验证MAC
- 容易受到填充oracle攻击(如POODLE)
- MAC验证滞后,攻击者可在解密过程中攻击
- Encrypt-then-MAC(TLS1.3):
- 先加密明文,再计算密文的MAC
- 更安全的原因:
- 接收方先验证MAC,确保密文未被篡改
- MAC验证失败直接拒绝,无需解密
- 避免了填充oracle攻击
- 举例说明
- 假设明文为HELLO,密钥为KEY_ENC和KEY_MAC
- MAC-then-Encrypt流程:
-
- 计算MAC: MAC(HELLO)得到MAC_HELLO
-
- 拼接: HELLO || MAC_HELLO
-
- 加密得到密文
-
- Encrypt-then-MAC流程:
-
- 加密HELLO得到密文
-
- 计算密文的MAC
-
- 发送密文||MAC
-
- MAC-then-Encrypt(TLS1.2及以前):
- 数字签名生成和验证
- 伪随机数生成
- 密钥导出
- 常见的散列函数包括:
- MD5(已不安全,不推荐使用)
- SHA-1(已不安全,不推荐使用)
- SHA-2家族(SHA-256/384/512)
- SHA-3家族
- 散列函数的特性
-
密钥派生
-
TLS 1.2的密钥派生机制
- 密钥交换
- 通过RSA或Diffie-Hellman等密钥交换算法生成预主密钥（Pre-Master Secret）
- 生成主密钥
- 使用预主密钥、客户端随机数和服务器随机数
- 通过PRF（基于HMAC-SHA256的伪随机函数）生成主密钥（Master Secret）
- 派生会话密钥
从主密钥中派生出用于加密和完整性检查的密钥块,包括:
- 客户端写加密密钥（Client Write Encryption Key）
- 服务器写加密密钥（Server Write Encryption Key）
- 客户端写MAC密钥（Client Write MAC Key）
- 服务器写MAC密钥（Server Write MAC Key）
- 加密模式（如CBC）所需的IV（初始化向量）
- 密钥交换
-
TLS 1.3的密钥派生机制
(EC)DHE 密钥交换 ↓ Shared Secret ↓ Early Secret (可选，用于 0-RTT) ↓ Handshake Secret (握手密钥) ↓ Master Secret (主密钥)- Client Handshake Traffic Secret
- Server Handshake Traffic Secret
- 应用数据密钥
- Client Application Traffic Secret
- Server Application Traffic Secret
- 特殊用途密钥
- Resumption Master Secret (会话恢复主密钥))
-
Master Secret ↓ HKDF-Expand-Label( secret: Master Secret, label: "res master", context: Transcript-Hash(Handshake Context), length: Hash.length ) ↓ Resumption Master Secret - 用途:
- 生成 PSK (Pre-Shared Key),用于下一次连接
- 支持会话恢复
- 启用 0-RTT 数据传输
-
- Early Exporter Master Secret (早期导出主密钥)
-
Early Secret ↓ HKDF-Expand-Label( secret: Early Secret, label: "e exp master", context: Transcript-Hash(Handshake Context), length: Hash.length ) ↓ Early Exporter Master Secret - 用途:
- Early Exporter Master Secret 是保护 0-RTT 数据的工具
- 它在 0-RTT 传输过程中使用,提供额外的安全保证
-
- Exporter Master Secret (用于外部密钥导出)
-
Master Secret ↓ HKDF-Expand-Label( secret: Master Secret, label: "exp master", context: Transcript-Hash(Handshake Context), length: Hash.length ) ↓ Exporter Master Secret - 用途
- 为外部协议提供密钥材料
- 支持协议绑定
- 派生额外的密钥
-
- Resumption Master Secret (会话恢复主密钥))
-
-
TLS1.3中默认使用算法
- 密钥交换: X25519
- 是ECDHE的特定实现,专门使用Curve25519曲线,无需协商曲线
- 固定32字节密钥长度
- 对称加密: AES-256-GCM
- AES-256表示使用256位密钥的高级加密标准
- GCM(Galois/Counter Mode)是一种认证加密模式
- 提供机密性、完整性和真实性保护
- 支持并行处理,性能优秀
- 不需要额外的消息认证码(MAC)
- 散列函数: SHA-384
- SHA-384是SHA-2家族中的一员,提供384位(48字节)的散列值
- 基于SHA-512算法,使用不同的初始值和截断输出
- 提供较高的安全性,适用于数字签名和消息认证
- 在TLS1.3中用于:
- 生成会话密钥
- 验证握手消息的完整性
- 数字签名
- 密钥交换: X25519
-
- 握手阶段涉及的加密算法
-
证书
-
证书包含哪些内容
- X.509 是密码学里公钥证书的格式标准,证书中主要包含以下信息:
- 版本号：证书采用的X.509标准版本
- 序列号：由CA分配的唯一标识符
- 签名算法：用于签发证书的算法(如RSA、ECDSA等)
- 颁发者信息：颁发证书的CA机构信息
- 国家(C, Country)
- 组织(O, Organization)
- 组织单位(OU, Organization Unit)
- 通用名称(CN, Common Name)
- 有效期：证书的生效时间和过期时间
- 主体信息：证书持有者的信息
- 国家(C)
- 省/州(ST, State)
- 地区(L, Locality)
- 组织(O)
- 组织单位(OU)
- 通用名称(CN)
- 公钥信息：
- 公钥算法
- 公钥长度
- 公钥值
- 扩展信息：
- 密钥用途
- 主体备用名称(SAN)
- CRL分发点
- 基本约束
- X.509 是密码学里公钥证书的格式标准,证书中主要包含以下信息:
-
证书验证原理
-
服务端申请证书
- 服务端管理员生成一对公钥和私钥,服务端将公钥和申请信息(域名,申请者信息)等发送给CA机构
- CA机构核实服务端拥有着的信息,如组织是否存在、企业是否合法、是否拥有域名的所有权等
- 核实无误后,CA机构使用自己的私钥对证书中的所有信息(版本号、序列号、签名算法、颁发者信息、有效期、主体信息、公钥信息、扩展信息等)进行签名
-
客户端验证证书
- 客户端在和服务端进行TLS握手时,服务端会将证书发送给客户端
- 客户端首先检查证书的有效期、域名是否匹配等基本信息
- 然后客户端会使用证书中的签名算法(在证书的签名算法字段中指定)和CA公钥来验证证书签名
- 验证过程:
-
- 提取证书中除签名外的所有信息,使用相同的签名算法计算摘要
-
- 使用CA公钥验证证书中的签名,得到原始摘要
-
- 比较两个摘要是否一致,一致则说明证书确实是由该CA签发且未被篡改
- RSA签名验证
-
CA签名时： 计算摘要: h = SHA256(证书信息) 用私钥加密: signature = h^d mod n # d是私钥指数,n是模数(两个大素数的乘积) 验证签名时： 用公钥解密: h' = signature^e mod n # n是模数,与私钥中的n相同 计算摘要: h = SHA256(证书信息) 比较 h 和 h' 是否相等 -------------------------------------------------------- 证书信息摘要: 123 CA签名: 私钥d = 3 n = 33 signature = 123^3 mod 33 = 9 验证: 公钥e = 7 n = 33 9^7 mod 33 = 123 (得到原始摘要) 比对: 计算当前证书信息的摘要是否等于123
-
-
-
如果证书链中包含中间证书,则需要逐级验证直到根证书:
-
- 首先验证服务器证书,使用中间证书的公钥验证服务器证书的签名
-
- 然后验证中间证书,使用根证书的公钥验证中间证书的签名
-
- 根证书是预先内置在系统/浏览器中的可信证书,不需要再验证
-
- 只有整个证书链都验证通过,才能确认服务器证书的可信性
-
- 验证通过后,客户端才会信任该服务器证书,继续后续的TLS握手过程
- 简单概括: 权威机构使用自己的私钥将主体信息加密成证书,客户端使用权威机构的公钥验证,通过则说明证书可信
-
为什么需要中间证书?
- 安全性:
- 根证书是整个PKI体系的信任源,需要严格保护,通常离线存储
- 使用中间证书可以保护根证书私钥,即使中间证书私钥泄露,根证书仍然安全
- 灵活性:
- 可以为不同业务场景颁发不同的中间证书
- 中间证书出现问题时,可以单独吊销而不影响其他证书
- 效率:
- 根证书离线存储导致签发证书效率低
- 中间证书可以在线运行,提高证书签发效率
- 证书管理:
- 可以通过中间证书将证书层级化管理
- 便于证书的分类和权限控制
- 安全性:
-
-
证书格式和后缀名
- TLS 证书的文件后缀名并不重要,TLS 证书可以以纯文本形式存储（这是最常见的形式，适用于 Linux、Apache、Unix 和其他服务器）,也可以以二进制形式存储（如 Java、Microsoft Server）,证书以纯文本形式保存为 Base64 编码,二进制文件无法用文本编辑器打开
-
常用编码
- PEM
- 这是最常用的证书存储格式。我们通常将 PEM 称为“文本格式”，它是以 Base64 编码的。
- PEM 是使用 ASCII 字母的 Base64 编码文件,PEM格式的文件使用Base64编码，并且通常以-----BEGIN ...-----和-----END ...-----包围起来，用来标识不同的部分。
- DER
- DER 格式是一种二进制证书格式。它不是文本，无法像文本一样打开阅读或复制。这是与 Base64 的主要区别。
- 所有证书类型和私钥都可以存储为 DER 格式,DER 格式用于 Java 平台。
- PEM
-
常用后缀
- CRT和CER 通常用于存储证书
- KEY 通常用于存储私钥
- PEM 可以仅包含证书、私钥或两者都有
-
转换
- 使用openssl可以将der编码的证书转换为pem编码的证书: openssl x509 -inform der -in cert.der -out cert.pem
- 使用openssl可以将私钥(原始私钥格式)转换为pem编码的私钥: openssl rsa -in private.key -outform pem -out private.pem
- 使用openssl可以将pem编码的证书和私钥组合在同一个pem文件中: cat cert.pem private.pem > combined.pem
-
- TLS 证书的文件后缀名并不重要,TLS 证书可以以纯文本形式存储（这是最常见的形式，适用于 Linux、Apache、Unix 和其他服务器）,也可以以二进制形式存储（如 Java、Microsoft Server）,证书以纯文本形式保存为 Base64 编码,二进制文件无法用文本编辑器打开
-
证书相关工具
- OpenSSL是一个开放源代码的软件库，它提供了用于安全网络通信的加密和解密功能，包括和TLS协议的实现。由C语言编写，广泛用于各种操作系统上，如Linux、Unix以及类Unix系统。OpenSSL可以用来创建安全连接、生成证书、实现加密通信等，使用openssl命令行工具可以执行生成证书等操作,也可以借助一些开源工具,可以简化证书生成过程,如使用shell脚本构建的 github.com/acmesh-offi…
-
使用
openssl s_client -connect www.example.com:443 -showcerts查看服务器证书-
# 连接到example.org服务器 Connecting to 93.184.215.14 CONNECTED(00000005) # 证书链验证过程 # 验证根证书 # 根证书信息: C(国家)=美国, O(组织)=DigiCert公司, OU(组织单位)=www.digicert.com, CN(通用名称)=DigiCert全球根证书G2 depth=2 C=US, O=DigiCert Inc, OU=www.digicert.com, CN=DigiCert Global Root G2 # 验证通过,返回值为1表示验证成功 verify return:1 # 验证中间证书 depth=1 C=US, O=DigiCert Inc, CN=DigiCert Global G2 TLS RSA SHA256 2020 CA1 verify return:1 # 验证服务器证书 depth=0 C=US, ST=California, L=Los Angeles, O=Internet Corporation for Assigned Names and Numbers, CN=www.example.org verify return:1 # 证书链详细信息 --- Certificate chain # 服务器证书信息 0 s:C=US, ST=California, L=Los Angeles, O=Internet Corporation for Assigned Names and Numbers, CN=www.example.org i:C=US, O=DigiCert Inc, CN=DigiCert Global G2 TLS RSA SHA256 2020 CA1 a:PKEY: rsaEncryption, 2048 (bit); sigalg: RSA-SHA256 v:NotBefore: Jan 30 00:00:00 2024 GMT; NotAfter: Mar 1 23:59:59 2025 GMT # 服务器证书内容 -----BEGIN CERTIFICATE----- MIIHbjCCBlagAwIBAgIQB1vO8waJyK3fE+Ua9K/hhzANBgkqhkiG9w0BAQsFADBZ [... 证书内容已省略 ...] -----END CERTIFICATE----- # 中间证书信息 1 s:C=US, O=DigiCert Inc, CN=DigiCert Global G2 TLS RSA SHA256 2020 CA1 i:C=US, O=DigiCert Inc, OU=www.digicert.com, CN=DigiCert Global Root G2 a:PKEY: rsaEncryption, 2048 (bit); sigalg: RSA-SHA256 v:NotBefore: Mar 30 00:00:00 2021 GMT; NotAfter: Mar 29 23:59:59 2031 GMT # 中间证书内容 -----BEGIN CERTIFICATE----- MIIEyDCCA7CgAwIBAgIQDPW9BitWAvR6uFAsI8zwZjANBgkqhkiG9w0BAQsFADBh [... 证书内容已省略 ...] -----END CERTIFICATE----- # 服务器证书摘要 --- Server certificate subject=C=US, ST=California, L=Los Angeles, O=Internet Corporation for Assigned Names and Numbers, CN=www.example.org issuer=C=US, O=DigiCert Inc, CN=DigiCert Global G2 TLS RSA SHA256 2020 CA1 # TLS连接信息: # - 未发送客户端证书CA名称列表 # - 对等方使用的摘要算法: SHA256 # - 对等方签名类型: RSA-PSS # - 服务器临时密钥: ECDH算法,使用prime256v1曲线,密钥长度256位 --- No client certificate CA names sent Peer signing digest: SHA256 Peer signature type: RSA-PSS Server Temp Key: ECDH, prime256v1, 256 bits # 握手统计 --- SSL handshake has read 3821 bytes and written 765 bytes Verification: OK # TLS会话参数 --- New, TLSv1.3, Cipher is TLS_AES_256_GCM_SHA384 Protocol: TLSv1.3 Server public key is 2048 bit This TLS version forbids renegotiation. Compression: NONE Expansion: NONE No ALPN negotiated Early data was not sent Verify return code: 0 (ok) # 会话票据信息 --- Post-Handshake New Session Ticket arrived: SSL-Session: Protocol : TLSv1.3 Cipher : TLS_AES_256_GCM_SHA384 Session-ID: 9348876C0D58ABFB6EB4E6C4B80695A6F32EC23C689F4260E76DD018734F7F01 [... 会话票据详细信息已省略 ...] # 连接关闭 read R BLOCK closed
-
-
-
握手阶段
-
TLS1.2 握手流程
-
Client Server | | | 1. ClientHello | |---------------------------------------->| | | | 2. ServerHello | | 3. Certificate* | | 4. ServerKeyExchange* | | 5. CertificateRequest* | | 6. ServerHelloDone | |<----------------------------------------| | | | 7. Certificate* | | 8. ClientKeyExchange | | 9. CertificateVerify* | | 10.[ChangeCipherSpec] | | 11.Finished | |---------------------------------------->| | | | 12.[ChangeCipherSpec] | | 13.Finished | |<----------------------------------------| | | | Application Encrypted Data | |<--------------------------------------->|- []表示可选或者有条件的消息
- *表示可以发送0个或多个该类型的消息
-
流程解读
-
- ClientHello: 客户端向服务器发送客户端生成的随机数,可能的会话ID,支持的最高SSL版本,支持的加密套件列表,加密套件信息包括加密算法和密钥大小。
-
- ServerHello: 服务器选择客户端和服务器都支持的最高SSL版本(例如，如果客户端支持 TLS 1.1 版本，而服务器支持 1.2 版本，则应选择 1.1 版本；不应选择 1.2 版本。),最佳加密套件,以及服务端生成的随机数,可能的会话ID,并将此信息发送给客户端。
-
- Certificate(可选): 服务器向客户端发送证书或证书链。证书链通常以服务器的公钥证书开始,以证书颁发机构的根证书结束。此消息是可选的,根据选择的身份验证算法,可能需要证书。
-
- CertificateRequest(可选): 如果服务器必须验证客户端身份,则向客户端发送证书请求。在互联网应用中这种情况很少见。
-
- ServerKeyExchange(可选): 根据选择的密钥交换算法,服务器可能会向客户端发送服务器密钥交换消息。
-
- ServerHelloDone: 服务器告诉客户端已完成初始协商消息。
-
- Certificate(可选): 如果服务器请求客户端证书,客户端会发送其证书链,与服务器之前的操作类似。
-
- ClientKeyExchange: 客户端生成用于对称加密的密钥信息,对于RSA,客户端从服务器的 SSL 证书中获取公钥加密此密钥信息(预主密钥)并发送给服务器。对于DH系列的加密套件,此消息包含客户端的DH相关参数。
-
- CertificateVerify(可选): 当客户端提供证书时发送此消息。其目的是让服务器完成客户端身份验证过程。客户端使用加密哈希函数对信息进行数字签名,服务器用客户端公钥解密此信息来验证客户端身份。
-
- ChangeCipherSpec: 客户端发送消息告诉服务器切换到加密模式,后续数据传输使用协商的对称加密算法和密钥进行加密。
-
- Finished: 客户端告诉服务器已准备好开始安全数据通信。
-
- ChangeCipherSpec: 服务端发送消息告诉客户端切换到加密模式,后续数据传输使用协商的对称加密算法和密钥进行加密。
-
- Finished: 服务端告诉客户端已准备好开始安全数据通信。这标志着SSL握手的结束。
-
- 加密数据传输: 客户端和服务器使用在ClientHello和ServerHello期间协商的对称加密算法和加密哈希函数,以及客户端在ClientKeyExchange期间发送给服务器的密钥进行通信。此时可以重新协商握手。
- 注意:
- ClientHello 会发送会话 ID或ticket。但对于新连接，会话 ID或ticket 为空。只有在尝试恢复之前的会话时，才会发送非空的会话 ID或ticket。这是为了支持会话恢复（Session Resumption）机制
- 在 RSA 握手中，预主密钥由客户端生成的随机数据组成。在 DH系列算法中，客户端和服务器使用商定的参数分别计算相同的预主密钥。
- ServerKeyExchange和ClientKeyExchange不同算法的区别 | 算法类型 | ServerKeyExchange | ClientKeyExchange | 安全特性 | 使用场景 | | RSA | 不需要 | 加密的预主密钥 | 不提供前向安全性 实现简单 计算开销较大 | 传统系统 简单部署场景 | | DHE/ECDHE | 必需： DH/ECDH参数 临时公钥 参数签名 | 客户端临时公钥 | 完美前向安全性 每次会话新密钥 最高安全级别 | 现代HTTPS 高安全需求场景 | | DH/ECDH(静态) | 条件发送： 证书含参数则不需要 证书不含则需要 | 客户端公钥 | 有限前向安全性 密钥复用 | 特定应用场景 性能优先场景 |
-
-

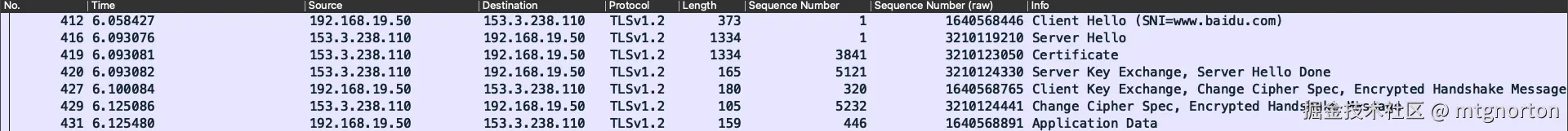

实际握手举例
- ClientHello请求细节
- 向服务器发送了自己支持的加密套件
- 支持的椭圆曲线
- 支持的多种签名算法
-
Frame 412: 373 bytes on wire (2984 bits), 373 bytes captured (2984 bits) on interface en0, id 0 Ethernet II, Src: 26:67:51:4a:0e:17 (26:67:51:4a:0e:17), Dst: DongguanHuar_7c:22:fb (3c:c7:86:7c:22:fb) Internet Protocol Version 4, Src: 192.168.19.50, Dst: 153.3.238.110 Transmission Control Protocol, Src Port: 52623, Dst Port: 443, Seq: 1, Ack: 1, Len: 319 Transport Layer Security TLSv1.2 Record Layer: Handshake Protocol: Client Hello Content Type: Handshake (22) Version: TLS 1.2 (0x0303) Length: 314 Handshake Protocol: Client Hello Handshake Type: Client Hello (1) Length: 310 Version: TLS 1.2 (0x0303) Random: 080d07ab668fee92d5283979cfd677feb1458f13bd01c0d1a696eb12fba386c0 GMT Unix Time: Apr 13, 1974 15:54:19.000000000 CST Random Bytes: 668fee92d5283979cfd677feb1458f13bd01c0d1a696eb12fba386c0 Session ID Length: 32 Session ID: 495c98be895dc023dba9cb5a8b6469a79bdc0d40ca160e5798bcd5784579943f Cipher Suites Length: 98 Cipher Suites (49 suites) Cipher Suite: TLS_CHACHA20_POLY1305_SHA256 (0x1303) Cipher Suite: TLS_AES_256_GCM_SHA384 (0x1302) /** 省略部分 **/ Cipher Suite: TLS_EMPTY_RENEGOTIATION_INFO_SCSV (0x00ff) Compression Methods Length: 1 Compression Methods (1 method) Compression Method: null (0) Extensions Length: 139 Extension: supported_versions (len=5) TLS 1.3, TLS 1.2 Type: supported_versions (43) Length: 5 Supported Versions length: 4 Supported Version: TLS 1.3 (0x0304) Supported Version: TLS 1.2 (0x0303) Extension: key_share (len=38) x25519 Type: key_share (51) Length: 38 Key Share extension Client Key Share Length: 36 Key Share Entry: Group: x25519, Key Exchange length: 32 Group: x25519 (29) Key Exchange Length: 32 Key Exchange: 6be2999b6a58d7a19f9c4464f2d482201d4a1bc6bd7bc17a09b5bc9bf804ec48 Extension: server_name (len=18) name=www.baidu.com Type: server_name (0) Length: 18 Server Name Indication extension Server Name list length: 16 Server Name Type: host_name (0) Server Name length: 13 Server Name: www.baidu.com Extension: ec_point_formats (len=2) Type: ec_point_formats (11) Length: 2 EC point formats Length: 1 Elliptic curves point formats (1) EC point format: uncompressed (0) Extension: supported_groups (len=10) Type: supported_groups (10) Length: 10 Supported Groups List Length: 8 Supported Groups (4 groups) Supported Group: x25519 (0x001d) Supported Group: secp256r1 (0x0017) Supported Group: secp384r1 (0x0018) Supported Group: secp521r1 (0x0019) Extension: signature_algorithms (len=24) Type: signature_algorithms (13) Length: 24 Signature Hash Algorithms Length: 22 Signature Hash Algorithms (11 algorithms) Signature Algorithm: rsa_pss_rsae_sha512 (0x0806) Signature Hash Algorithm Hash: Unknown (8) Signature Hash Algorithm Signature: Unknown (6) /** 省略部分 **/ Signature Hash Algorithm Hash: SHA1 (2) Signature Hash Algorithm Signature: ECDSA (3) Extension: application_layer_protocol_negotiation (len=14) Type: application_layer_protocol_negotiation (16) Length: 14 ALPN Extension Length: 12 ALPN Protocol ALPN string length: 2 ALPN Next Protocol: h2 ALPN string length: 8 ALPN Next Protocol: http/1.1 [JA4: t13d4907h2_0d8feac7bc37_7395dae3b2f3] [JA4_r [truncated]: t13d4907h2_0004,0005,000a,0016,002f,0033,0035,0039,003c,003d,0041,0045,0067,006b,0081,0084,0088,009c,009d,009e,009f,00ba,00be,00c0,00c4,00ff,1301,1302,1303,c007,c008,c009,c00a,c011,c012,c013,c014,c023,c024,c027,c028,c02b] [JA3 Fullstring [truncated]: 771,4867-4866-4865-52393-52392-52394-49200-49196-49192-49188-49172-49162-159-107-57-65413-196-136-129-157-61-53-192-132-49199-49195-49191-49187-49171-49161-158-103-51-190-69-156-60-47-186-65-49169-49159-5-4-4917] [JA3: 375c6162a492dfbf2795909110ce8424] - ServerHello请求细节
- 服务器选用的加密套件为TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
- 使用 ECDHE 进行密钥交换
- 因为使用ECDHE进行密钥交换,在tls1.2中会有专门的ServerKeyExchange 和 ClientKeyExchange阶段
- RSA 用于认证
- AES-128-GCM 用于加密
- SHA256 用于哈希
- 使用 ECDHE 进行密钥交换
-
Frame 416: 1334 bytes on wire (10672 bits), 1334 bytes captured (10672 bits) on interface en0, id 0 Ethernet II, Src: DongguanHuar_7c:22:fb (3c:c7:86:7c:22:fb), Dst: 26:67:51:4a:0e:17 (26:67:51:4a:0e:17) Internet Protocol Version 4, Src: 153.3.238.110, Dst: 192.168.19.50 Transmission Control Protocol, Src Port: 443, Dst Port: 52623, Seq: 1, Ack: 320, Len: 1280 Transport Layer Security TLSv1.2 Record Layer: Handshake Protocol: Server Hello Content Type: Handshake (22) Version: TLS 1.2 (0x0303) Length: 102 Handshake Protocol: Server Hello Handshake Type: Server Hello (2) Length: 98 Version: TLS 1.2 (0x0303) Random: 67738e87efe82702b2befa953b7447d0378458bfcedc3b50f3167ab4d29b8196 GMT Unix Time: Dec 31, 2024 14:26:15.000000000 CST Random Bytes: efe82702b2befa953b7447d0378458bfcedc3b50f3167ab4d29b8196 Session ID Length: 32 Session ID: 754d94678cd10b5f302a8909fa3faf0619f3ee1a4cd9b6ea5a6c468ec2204558 Cipher Suite: TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 (0xc02f) Compression Method: null (0) Extensions Length: 26 Extension: renegotiation_info (len=1) Type: renegotiation_info (65281) Length: 1 Renegotiation Info extension Renegotiation info extension length: 0 Extension: application_layer_protocol_negotiation (len=11) Type: application_layer_protocol_negotiation (16) Length: 11 ALPN Extension Length: 9 ALPN Protocol ALPN string length: 8 ALPN Next Protocol: http/1.1 Extension: ec_point_formats (len=2) Type: ec_point_formats (11) Length: 2 EC point formats Length: 1 Elliptic curves point formats (1) EC point format: uncompressed (0) [JA3S Fullstring: 771,49199,65281-16-11] [JA3S: 2de81c22ea32a57162df5cb08d4a2795] TLS segment data (1173 bytes)
-
-
TLS1.3握手流程
-
Client Server Key ^ ClientHello Exch | + key_share* | + signature_algorithms* | + psk_key_exchange_modes* v + pre_shared_key* --------> ServerHello ^ Key + key_share* | Exch + pre_shared_key* v {EncryptedExtensions} ^ Server {CertificateRequest*} v Params {Certificate*} ^ {CertificateVerify*} | Auth {Finished} v <-------- [Application Data*] ^ {Certificate*} Auth | {CertificateVerify*} v {Finished} --------> [Application Data] <-------> [Application Data] + 表示在前面提到的消息中发送的重要扩展。 * 表示可选的或依情况而定的消息/扩展,不是总是会发送。 {} 表示使用从[发送方]_handshake_traffic_secret派生的密钥保护的消息。 [] 表示使用从[发送方]_application_traffic_secret_N派生的密钥保护的消息。 - 流程解读
-
- ClientHello: 客户端发送支持的加密套件列表、key_share扩展(包含客户端的ECDH公钥)等信息
-
- ServerHello: 服务器选择加密套件,并在key_share扩展中发送自己的ECDH公钥,如果服务端不支持客户端的加密算法,则发送HelloRetryRequest通知
- 在TLS 1.3中，
keyShare是客户端和服务器在密钥交换过程中发送的临时公钥（通常是椭圆曲线公钥或Diffie-Hellman公钥）。这个公钥用于生成共享密钥（Pre-Master Secret），但它本身并不使用私钥进行签名。这是因为keyShare的目的是为了密钥交换，而不是身份验证。身份验证是通过其他机制（如certificateVerify）来完成的。
-
- EncryptedExtensions(可选): 服务器发送加密的扩展数据
-
- CertificateRequest(可选): 如果需要客户端认证,服务器发送证书请求
-
- Certificate(可选): 服务器发送证书链
-
- CertificateVerify(可选): 服务器使用私钥对之前的握手消息进行签名
- CertificateVerify消息的作用是证明发送方持有证书中公钥对应的私钥,具体实现如下:
-
- 握手消息哈希计算
- 记录从ClientHello到CertificateVerify之前的所有握手消息
- 计算这些消息的哈希值(通常使用SHA-256等),称为握手上下文哈希
-
- 签名内容构造
- 签名内容格式为: "TLS 1.3, certificate verify" + 0x00 + 握手上下文哈希
- 固定字符串用于区分签名用途
-
- 私钥签名
- 使用私钥对构造的内容进行签名(RSA-PSS/ECDSA等)
- 将签名放入CertificateVerify消息中发送
-
- 接收方验证
- 重新计算握手消息哈希值
- 使用发送方证书公钥验证签名
- 验证签名内容是否匹配预期格式
-
- 安全保证
- 只有持有私钥才能生成有效签名
- 签名包含所有握手消息哈希,防止篡改
- 确保了不可抵赖性和完整性
-
-
- Finished: 服务器发送验证数据,确认握手完成
- Finished消息的作用和实现
- 作用:验证握手过程的完整性,确保消息未被篡改
- 基于HMAC(Hash-based Message Authentication Code)实现
- HMAC的输入包括:
- 握手上下文哈希:从ClientHello到Finished之前所有消息的哈希值
- 固定字符串:
- 客户端使用"client finished"
- 服务器使用"server finished"
- HMAC密钥:
- 从主密钥(Master Secret)通过HKDF派生
- 分别生成客户端和服务器的finished密钥
- HMAC计算:
-
HMAC_Value = HMAC( finished_key, "client finished" + Handshake Context Hash // 客户端 OR "server finished" + Handshake Context Hash // 服务器 )
-
- 验证流程:
-
- 接收方重新计算握手消息哈希值
-
- 使用finished密钥验证HMAC
-
- 比较计算值与接收值是否一致
-
- 不一致则终止连接
-
- 安全保证:
- 只有持有正确密钥才能生成/验证HMAC
- 任何消息篡改都会导致验证失败
- 有效防止中间人攻击
-
- Certificate(可选): 如果服务器请求了客户端证书,客户端发送证书
-
- CertificateVerify(可选): 如果发送了客户端证书,客户端对握手消息签名
-
- Finished: 客户端发送验证数据,确认握手完成

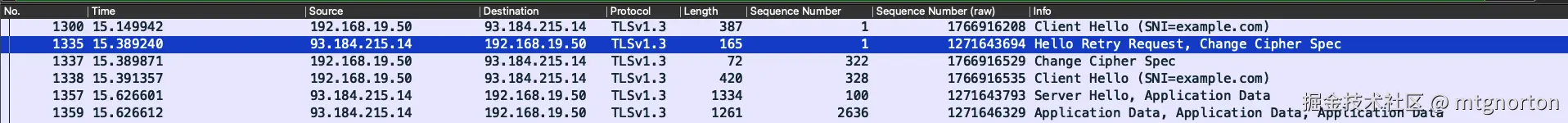

- 上图使用wireshark对
curl https://www.example.com握手过程进行抓包
-
- 实际握手举例:
- 上图使用wireshark对
curl https://www.example.com握手过程进行抓包 - 服务器返回Hello Retry Request 的原因是服务端未接受客户端第一次发送的加密算法,对比两次Client Hello 请求
-
# 第一次 Extension: key_share (len=38) x25519 Type: key_share (51) Length: 38 Key Share extension Client Key Share Length: 36 Key Share Entry: Group: x25519, Key Exchange length: 32 Group: x25519 (29) Key Exchange Length: 32 Key Exchange: 6fc363b9fc781bc9fec7b366a3fe99e88025fe87d16bc1acefee7098458c3101 # HelloRetry Request Extension: key_share (len=2) secp256r1 Type: key_share (51) Length: 2 Key Share extension Selected Group: secp256r1 (23) # 第二次 Extension: key_share (len=71) secp256r1 Type: key_share (51) Length: 71 Key Share extension Client Key Share Length: 69 Key Share Entry: Group: secp256r1, Key Exchange length: 65 Group: secp256r1 (23) Key Exchange Length: 65 Key Exchange: 040f6a84376a715cf75e734e20b21062f72edd9034ac3d82456db978542d41a10f2e1fb991fdf2f293a6c450c5f3531e6fc4467422c6f4d68b48e685a1ae10322f
-
- 第二次ClientHello请求细节
- 向服务器发送了自己支持的加密套件
-
- TLS_AES_256_GCM_SHA384
- TLS_CHACHA20_POLY1305_SHA256
- TLS_AES_128_GCM_SHA256
-
- 支持的椭圆曲线
- 支持的多种签名算法
- 在
Extension: key_share中设置使用secp256r1椭圆曲线进行密钥交换,并且发送自己的ECDH公钥值 -
Frame 26024: 354 bytes on wire (2832 bits), 354 bytes captured (2832 bits) on interface en0, id 0 Ethernet II, Src: 26:67:51:4a:0e:17 (26:67:51:4a:0e:17), Dst: DongguanHuar_7c:22:fb (3c:c7:86:7c:22:fb) Internet Protocol Version 4, Src: 192.168.19.50, Dst: 93.184.215.14 Transmission Control Protocol, Src Port: 60820, Dst Port: 443, Seq: 250, Ack: 100, Len: 288 Transport Layer Security TLSv1.3 Record Layer: Change Cipher Spec Protocol: Change Cipher Spec Content Type: Change Cipher Spec (20) Version: TLS 1.2 (0x0303) Length: 1 Change Cipher Spec Message TLSv1.3 Record Layer: Handshake Protocol: Client Hello Content Type: Handshake (22) Version: TLS 1.2 (0x0303) Length: 277 Handshake Protocol: Client Hello Handshake Type: Client Hello (1) Length: 273 Version: TLS 1.2 (0x0303) Random: 9a9b927033f057ee12c42a3641d96cfbff2d7ca419a52e1786e3d0d21a2cbba0 Session ID Length: 32 Session ID: 8b6f8d83cd756d328a9cc6ae04909084a424d15c5635ac23cc6f65d3e2cba63e Cipher Suites Length: 6 Cipher Suites (3 suites) Cipher Suite: TLS_AES_256_GCM_SHA384 (0x1302) Cipher Suite: TLS_CHACHA20_POLY1305_SHA256 (0x1303) Cipher Suite: TLS_AES_128_GCM_SHA256 (0x1301) Compression Methods Length: 1 Compression Methods (1 method) Compression Method: null (0) Extensions Length: 194 Extension: server_name (len=16) name=example.com Type: server_name (0) Length: 16 Server Name Indication extension Server Name list length: 14 Server Name Type: host_name (0) Server Name length: 11 Server Name: example.com Extension: ec_point_formats (len=4) Type: ec_point_formats (11) Length: 4 EC point formats Length: 3 Elliptic curves point formats (3) EC point format: uncompressed (0) EC point format: ansiX962_compressed_prime (1) EC point format: ansiX962_compressed_char2 (2) Extension: supported_groups (len=22) Type: supported_groups (10) Length: 22 Supported Groups List Length: 20 Supported Groups (10 groups) Supported Group: x25519 (0x001d) Supported Group: secp256r1 (0x0017) Supported Group: x448 (0x001e) Supported Group: secp521r1 (0x0019) Supported Group: secp384r1 (0x0018) /*省略部分*/ Extension: session_ticket (len=0) Type: session_ticket (35) Length: 0 Session Ticket: <MISSING> Extension: encrypt_then_mac (len=0) Type: encrypt_then_mac (22) Length: 0 Extension: extended_master_secret (len=0) Type: extended_master_secret (23) Length: 0 Extension: signature_algorithms (len=36) Type: signature_algorithms (13) Length: 36 Signature Hash Algorithms Length: 34 Signature Hash Algorithms (17 algorithms) Signature Algorithm: ecdsa_secp256r1_sha256 (0x0403) Signature Hash Algorithm Hash: SHA256 (4) Signature Hash Algorithm Signature: ECDSA (3) /**省略部分 **/ Signature Algorithm: rsa_pkcs1_sha512 (0x0601) Signature Hash Algorithm Hash: SHA512 (6) Signature Hash Algorithm Signature: RSA (1) Extension: supported_versions (len=3) TLS 1.3 Type: supported_versions (43) Length: 3 Supported Versions length: 2 Supported Version: TLS 1.3 (0x0304) Extension: psk_key_exchange_modes (len=2) Type: psk_key_exchange_modes (45) Length: 2 PSK Key Exchange Modes Length: 1 PSK Key Exchange Mode: PSK with (EC)DHE key establishment (psk_dhe_ke) (1) Extension: key_share (len=71) secp256r1 Type: key_share (51) Length: 71 Key Share extension Client Key Share Length: 69 Key Share Entry: Group: secp256r1, Key Exchange length: 65 Group: secp256r1 (23) Key Exchange Length: 65 Key Exchange: 040f6a84376a715cf75e734e20b21062f72edd9034ac3d82456db978542d41a10f2e1fb991fdf2f293a6c450c5f3531e6fc4467422c6f4d68b48e685a1ae10322f [JA4: t13d031000_55b375c5d22e_3eb3b556ea2c] [JA4_r: t13d031000_1301,1302,1303_000a,000b,000d,0016,0017,0023,002b,002d,0033_0403,0503,0603,0807,0808,081a,081b,081c,0809,080a,080b,0804,0805,0806,0401,0501,0601] [JA3 Fullstring: 771,4866-4867-4865,0-11-10-35-22-23-13-43-45-51,29-23-30-25-24-256-257-258-259-260,0-1-2] [JA3: c3eddff4f56c6811c9b3be93e9b13273]
- 向服务器发送了自己支持的加密套件
- ServerHello请求细节
- 使用的加密套件为TLS_AES_256_GCM_SHA384
- 在
Extension: key_share中设置使用secp256r1椭圆曲线进行密钥交换,并且发送自己的ECDH公钥值 -
Transport Layer Security TLSv1.3 Record Layer: Handshake Protocol: Server Hello Content Type: Handshake (22) Version: TLS 1.2 (0x0303) Length: 155 Handshake Protocol: Server Hello Handshake Type: Server Hello (2) Length: 151 Version: TLS 1.2 (0x0303) Random: 8e38c96f0707cd108a8f0b39fb72f3cd64287a22ee95f13ec5de8642195914b7 Session ID Length: 32 Session ID: 3015c3341bcadcc0f9010249980594d3674d086b11f333cd8d001da5156bf2a0 Cipher Suite: TLS_AES_256_GCM_SHA384 (0x1302) Compression Method: null (0) Extensions Length: 79 Extension: supported_versions (len=2) TLS 1.3 Type: supported_versions (43) Length: 2 Supported Version: TLS 1.3 (0x0304) Extension: key_share (len=69) secp256r1 Type: key_share (51) Length: 69 Key Share extension Key Share Entry: Group: secp256r1, Key Exchange length: 65 Group: secp256r1 (23) Key Exchange Length: 65 Key Exchange: 0491cc138fd8dc8b88f247177607a1be67b32be79ea55fe2ebeaa731bd6adcba980edef70c56ba0ea85161dccd28d853a6f5b31035a74b8bec6d9f3feeefe94faa [JA3S Fullstring: 771,4866,43-51] [JA3S: 15af977ce25de452b96affa2addb1036] TLSv1.3 Record Layer: Application Data Protocol: Hypertext Transfer Protocol Opaque Type: Application Data (23) Version: TLS 1.2 (0x0303) Length: 32 Encrypted Application Data: 2839ea62c00bb9cf01c106d1e8ae90f8d016b630d75e1e78d37145e0dc2f4bc7 [Application Data Protocol: Hypertext Transfer Protocol] TLS segment data (1071 bytes)
-
-
-
会话复用
-
目的
- 减少握手开销：完整的 TLS 握手需要多次往返和复杂的加密运算
- 提高性能：重用之前协商的密钥材料，加快连接建立速度
- 降低服务器负载：减少CPU密集型的加密操作
-
三种方式
- Session ID(TLS1.2):
- 在首次完整 TLS 握手时，服务器生成一个唯一的 Session ID 并与会话相关的密钥材料（如主密钥、加密套件等）一起存储在服务器端；当客户端再次连接时，通过在 ClientHello 消息中携带之前获得的 Session ID，服务器检查并找到对应的会话信息后，双方就可以直接重用之前协商的密钥材料，从而跳过证书验证和密k钥交换等步骤，大大减少了握手往返次数和计算开销。
- Session Ticket(TLS1.2):
- 服务器不再存储会话状态，而是在首次握手完成时，将会话信息（包括主密钥、加密套件等）用票据加密密钥（Ticket Encryption Key）加密后，以票据（Ticket）的形式发送给客户端保存；当客户端再次连接时，将保存的票据在 ClientHello 中发回服务器，服务器使用相同的票据加密密钥解密该票据以恢复会话状态，从而实现无状态的会话复用，这种机制特别适合需要横向扩展的大规模部署场景
- PSK(TLS1.3):
- 在 TLS 1.3 中，ID和Ticket的方式已经被弃用,使用PSK方式
- PSK（Pre-Shared Key）会话恢复机制的工作原理是：当首次完整 TLS 握手完成时，服务器会生成一个包含会话参数的加密票据（ticket）发送给客户端保存，在后续连接中，客户端可以在 ClientHello 消息中携带这个 PSK 标识符，如果服务器验证有效，双方就可以使用这个预共享密钥（配合新的 (EC)DHE 密钥交换）快速建立安全连接，从而避免了完整的握手过程，同时保证了前向安全性。
- 优点:
- 安全性更高,强制与 (EC)DHE 结合使用,提供完美前向保密（PFS）
- 握手过程更简化,支持 0-RTT 数据传输
- 扩展性更好,无需跨服务器同步状态,适合分布式系统部署,更容易实现负载均衡
- TLS1.2如何确定使用的哪种方式
- 在TLS1.2中 通过观察 TLS 握手过程中的数据包特征可以确定使用的复用机制：如果看到 ClientHello 中包含非空的 Session ID 且 ServerHello 返回相同的 Session ID 进行复用，则是使用 Session ID 机制；如果看到 ClientHello 中包含 session_ticket 扩展并携带之前的票据，且在握手过程中出现 NewSessionTicket 消息，则是使用 Session Ticket 机制；此外，虽然客户端可能同时支持两种机制，但最终使用哪种取决于服务器的选择和响应。
- Session ID(TLS1.2):
-
tls1.2 流程
-
Client Server ClientHello --------> ServerHello [ChangeCipherSpec] <-------- Finished [ChangeCipherSpec] Finished --------> Application Data <-------> Application Data -
-
- 客户端发送 ClientHello 消息,包含要恢复的会话的 Session ID
-
- 服务器检查其会话缓存是否存在匹配的 Session ID
- 如果找到匹配且服务器愿意重用该会话:
- 服务器发送 ServerHello,使用相同的 Session ID
- 双方直接发送 ChangeCipherSpec 消息
- 双方交换 Finished 消息
- 握手完成后可以开始交换应用层数据
- 如果未找到匹配:
- 服务器生成新的 Session ID
- 执行完整的 TLS 握手流程
-
-
-
-
tls1.3流程
- 1 RTT
-
ClientHello + key_share* + pre_shared_key --------> ServerHello + pre_shared_key + key_share* {EncryptedExtensions} {Finished} <-------- [Application Data*] {Finished} --------> [Application Data] <-------> [Application Data + 表示在前面提到的消息中发送的重要扩展。 * 表示可选的或依情况而定的消息/扩展,不是总是会发送。 {} 表示使用从[发送方]_handshake_traffic_secret派生的密钥保护的消息。 [] 表示使用从[发送方]_application_traffic_secret_N派生的密钥保护的消息。-
- 客户端发送 ClientHello 消息,包含:
- pre_shared_key 扩展,包含之前获得的 PSK 标识符
- key_share 扩展,用于 (EC)DHE 密钥交换
-
- 服务器响应:
- 验证 PSK 有效性
- 发送 ServerHello,包含选中的 PSK 和 key_share
- 发送 EncryptedExtensions
- 发送 Finished 消息
-
- 客户端发送 Finished 消息
-
- 握手完成,双方可以开始交换加密的应用数据
-
-
- 0 RTT
-
Client Server ClientHello + early_data + key_share* + psk_key_exchange_modes + pre_shared_key (Application Data*) --------> ServerHello + pre_shared_key + key_share* {EncryptedExtensions} + early_data* {Finished} <-------- [Application Data*] (EndOfEarlyData) {Finished} --------> [Application Data] <-------> [Application Data] + 表示在之前提到的消息中发送的值得注意的扩展 * 表示可选的或情况相关的消息/扩展，不是每次都会发送 () 表示使用从 client_early_traffic_secret 派生的密钥保护的消息 {} 表示使用从 [发送方]_handshake_traffic_secret 派生的密钥保护的消息 [] 表示使用从 [发送方]_application_traffic_secret_N 派生的密钥保护的消息-
- 客户端发送 ClientHello 消息,包含:
- early_data 扩展,表明要发送 0-RTT 数据
- early_data代表在TLS握手完成之前发送的数据
- key_share 扩展,用于密钥交换
- pre_shared_key 扩展,包含之前会话的 PSK
- psk_key_exchange_modes 扩展,指定 PSK 密钥交换模式
- 可以立即发送加密的应用数据(0-RTT 数据)
-
- 服务器响应:
- 验证 PSK 有效性
- 发送 ServerHello,包含:
- pre_shared_key 扩展,确认使用的 PSK
- key_share 扩展,用于密钥交换
- 发送 EncryptedExtensions,包含:
- early_data 扩展,表明接受 0-RTT 数据
- 发送 Finished 消息
- 可以开始发送加密的应用数据
-
- 客户端:
- 发送 EndOfEarlyData 消息,表明 0-RTT 数据发送完成
- 发送 Finished 消息
-
- 握手完成,双方可以继续交换加密的应用数据
- 注意事项:
- 0-RTT 数据可能被重放,需要应用层防重放机制
- 服务器可以拒绝 0-RTT 数据,此时需要完整 1-RTT 握手
- 0-RTT 仅支持部分加密套件和应用数据
-
-
- 1 RTT
