了解 APK 结构

在讨论如何缩减应用的大小之前，有必要了解下应用 APK 的结构。APK 文件由一个 Zip 压缩文件组成，其中包含构成应用的所有文件。这些文件包括 Java 类文件、资源文件和包含已编译资源的文件。

APK 包含以下目录：

  • META-INF/ ：包含 CERT.SF 和 CERT.RSA 签名文件，以及 MANIFEST.MF 清单文件。
  • assets/ ：包含应用的资源；应用可以使用 AssetManager 对象检索这些资源。
  • res/ ：包含未编译到 resources.arsc 中的资源（图片、音视频等）。
  • lib/ ：包含特定于处理器软件层的已编译代码。此目录包含每种平台类型的子目录，如 armeabi 、armeabi-v7a 、arm64-v8a 、x86 、x86_64 和 mips 。

APK 还包含以下文件。在这些文件中，只有 AndroidManifest.xml 是必需的。

  • resources.arsc ：包含已编译的资源。此文件包含 res/values/ 文件夹的所有配置中的 XML 内容。打包工具会提取此 XML 内容，将其编译为二进制文件形式，并压缩内容。此内容包括语言字符串和样式，以及未直接包含在 resources.arsc 文件中的内容（例如布局文件和图片）的路径。
  • classes.dex ：包含以 Dalvik/ART 虚拟机可理解的 DEX 文件格式编译的类。
  • AndroidManifest.xml ：包含核心 Android 清单文件。此文件列出了应用的名称、版本、访问权限和引用的库文件。该文件使用 Android 的二进制 XML 格式。

Android Size Analyzer

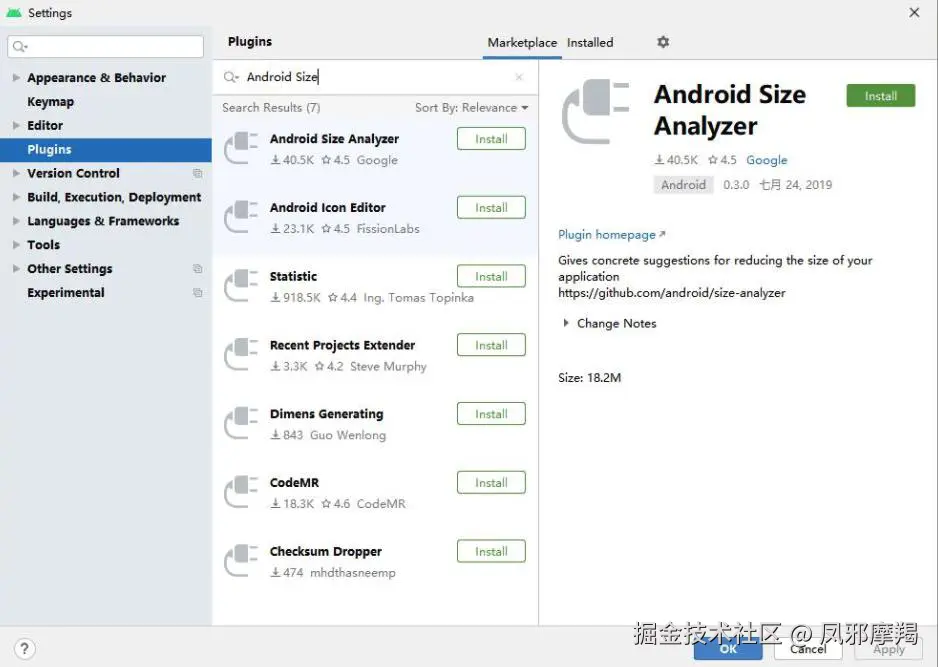

Android Size Analyzer 工具可轻松地发现和实施多种缩减应用大小的策略。

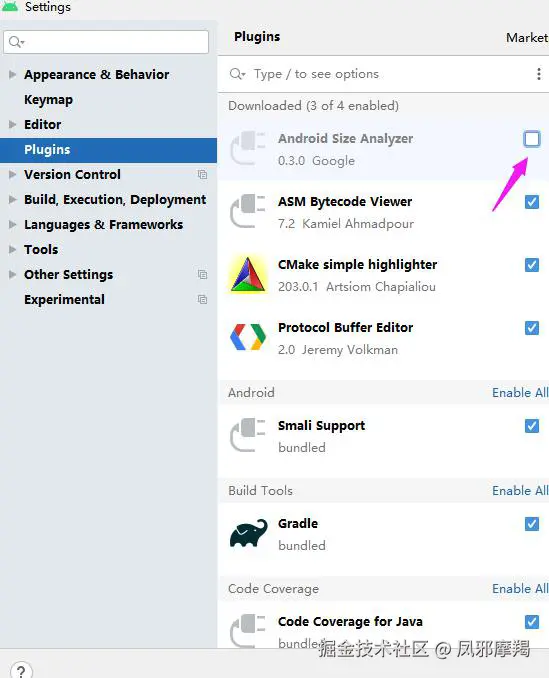

有时安装了插件也不会出来Analyze选项，此时进入已安装插件，关闭插件再重新开启即可。

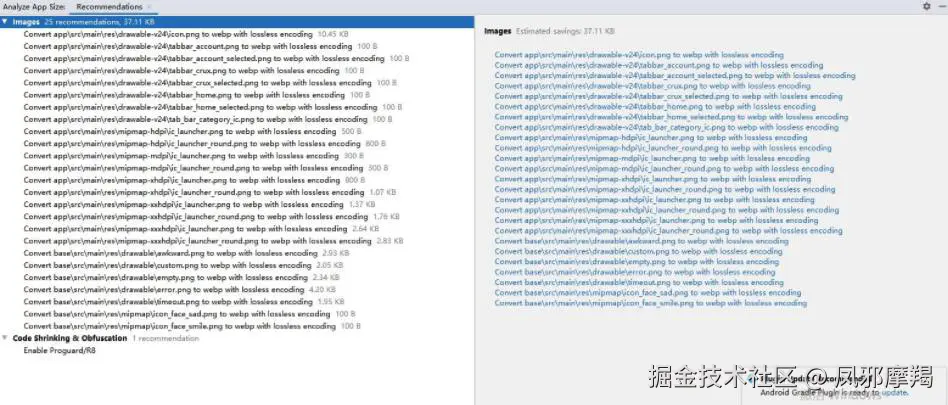

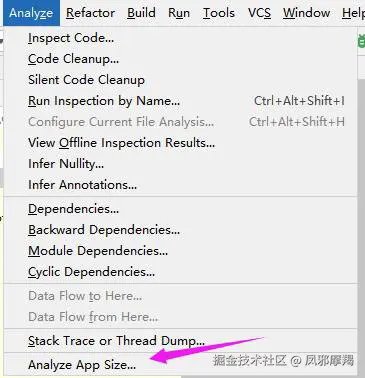

从菜单栏中依次选择 Analyze > Analyze App Size，对当前项目运行应用大小分析。分析了项目后，系统会显示一个工具窗口，其中包含有关如何缩减应用大小的建议。


启用资源缩减（不打包）

如果在应用的 build.gradle 文件中启用了资源缩减： shrinkResources ，则 Gradle 在打包APK时可以自动忽略未使用资源。 资源缩减只有在与代码缩减： minifyEnabled 配合使用时才能发挥作用。在代码缩减器移除所有不使用的代码后，资源缩减器便可确定应用仍要使用的资源 。

android {
// Other settings
    buildTypes {
        release {
            minifyEnabled true
            shrinkResources true
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
}

使用Lint分析器(物理删除)

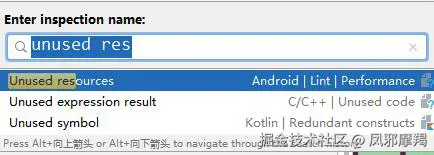

lint 工具是 Android Studio 中附带的静态代码分析器，可检测到 res/ 文件夹中未被代码引用的资源。从菜单栏中依次选择 Analyze > Run Inspection By Name

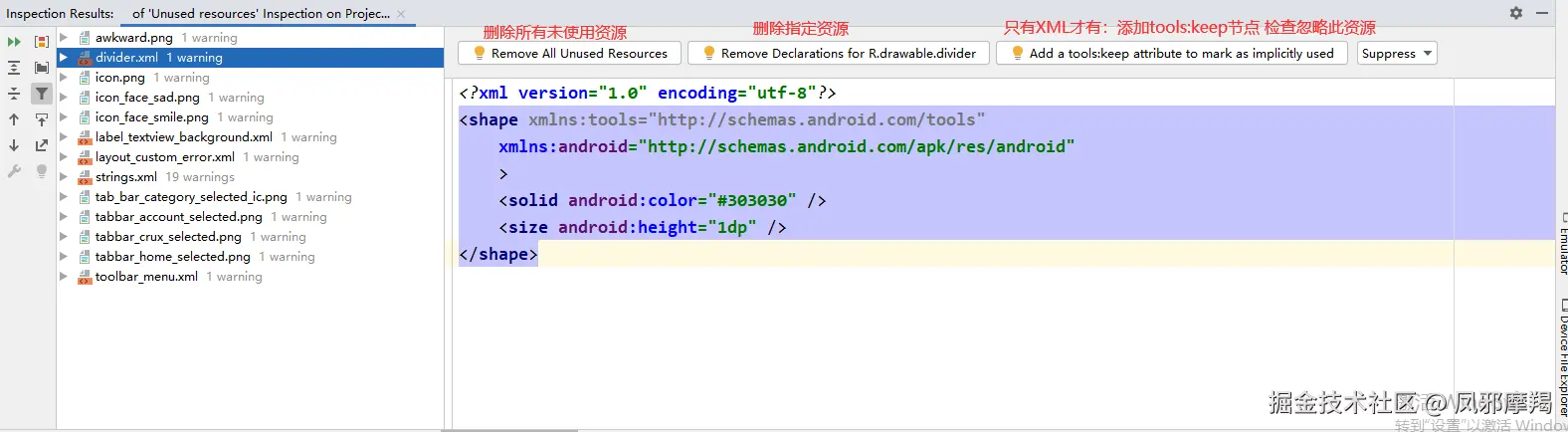

分析完成后会弹出：


lint 工具不会扫描 assets/ 文件夹、通过反射引用的资源或已链接至应用的库文件。此外，它也不会移除资源，只会提醒您它们的存在。 与资源缩减不同，这里点击删除，那就是把文件删了。

反射引用资源：getResources().getIdentifier("layout_main","layout",getPackageName());

自定义要保留的资源

如果有想要特别声明需要保留或舍弃的特定资源，在项目中创建一个包含 标记的 XML 文件，并在 tools:keep 属性中指定每个要保留的资源，在 tools:discard 属性中指定每个要舍弃的资源。这两个属性都接受以逗号分隔的资源名称列表。还可以将星号字符用作通配符。

<?xml version="1.0" encoding="utf-8"?>
<resources xmlns:tools="http://schemas.android.com/tools"
tools:keep="@layout/l_used*_c,@layout/l_used_a,@layout/l_used_b*"
tools:discard="@layout/unused2" />

将该文件保存在项目资源中，例如，保存在 res/raw/keep.xml 中。构建系统不会将此文件打包到 APK 中。

一键删除无用资源

Android Studio给我们提供了一键移除所有无用的资源。从菜单栏中依次选择 Refactor > Remove Unused Resources，但是这种方式不建议使用，因为如果某资源仅存在动态获取资源id 的方式，那么这个资源会被认为没有使用过，从而会直接被删除。

移除未使用的备用资源

Gradle 资源缩减器只会移除未由应用代码引用的资源，这意味着，它不会移除用于不同设备配置的备用资源。可以使用 Android Gradle 插件的 resConfigs 属性移除应用不需要的备用资源文件。

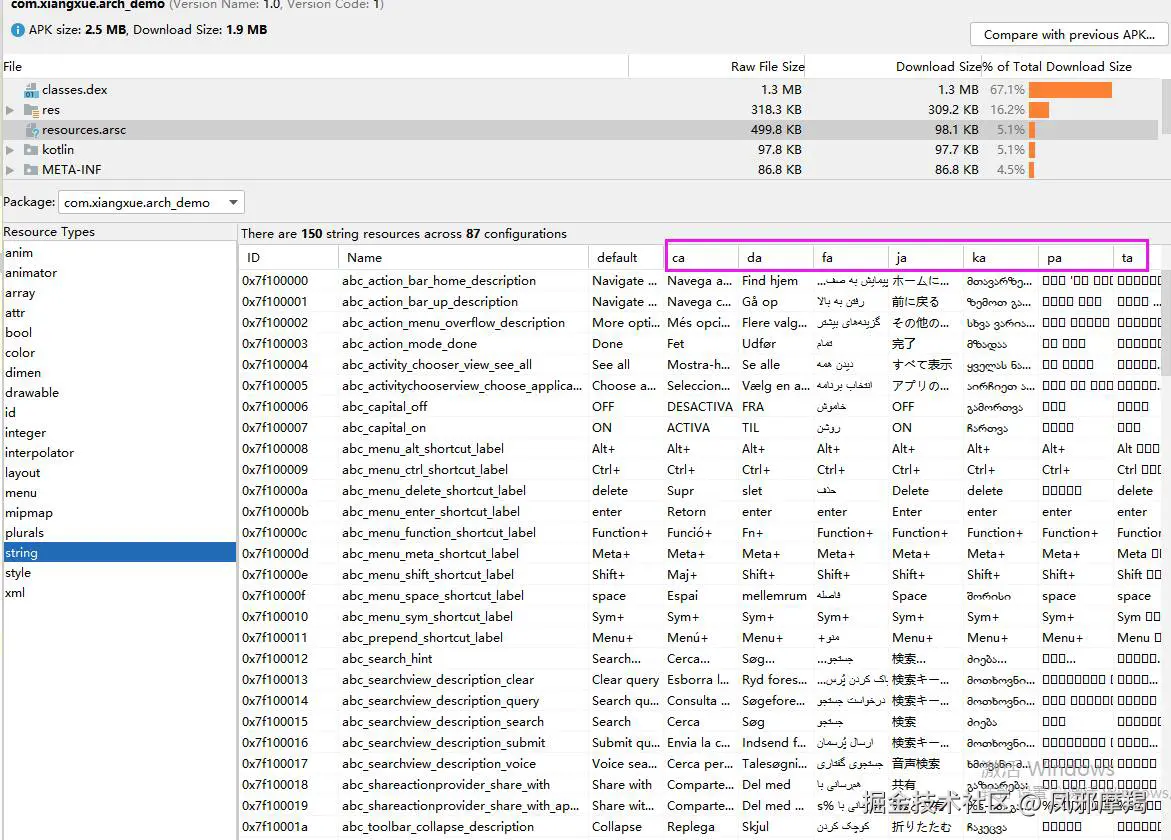

例如，如果使用的是包含语言资源的库（如 AppCompat ），那么 APK 中将包含这些库中所有已翻译语言的字符串。如果只想保留应用正式支持的语言，则可以使用 resConfig 属性指定这些语言。系统会移除未指定语言的所有资源


android {
    defaultConfig {
        ...
        resConfigs "zh-rCN"
    }
}

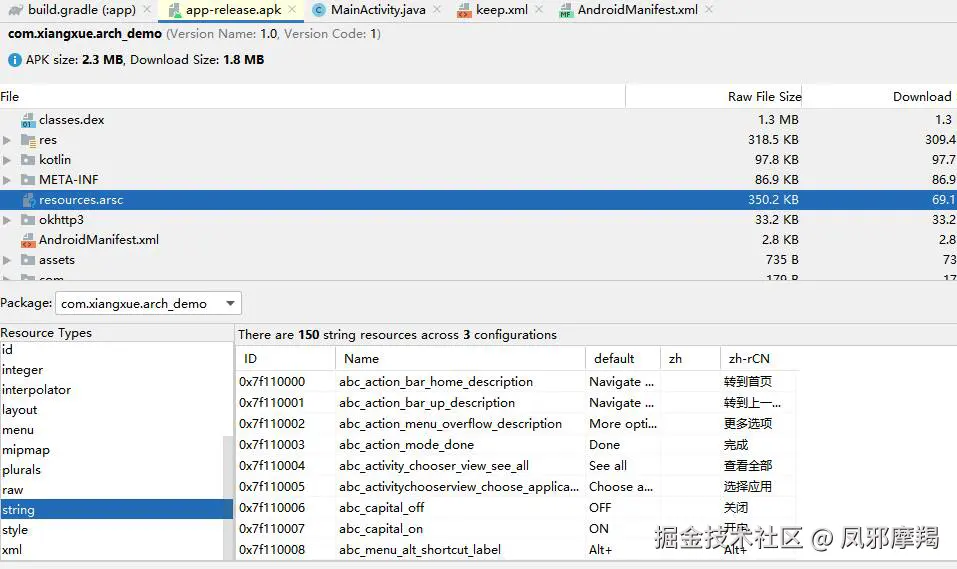

配置resConfigs 只打包默认与简体中文资源。


动态库打包配置

so文件是由ndk编译出来的动态库，是 c/c++ 写的，所以不是跨平台的。ABI 是应用程序二进制接口简称（Application Binary Interface），定义了二进制文件（尤其是.so文件）如何运行在相应的系统平台上，从使用的指令集，内存对齐到可用的系统函数库。在Android 系统中，每一个CPU架构对应一个ABI，目前支持的有：

armeabi-v7a，arm64- v8a，x86，x86_64。目前市面上手机设备基本上都是arm架构， armeabi-v7a 几乎能兼容

所有设备。因此可以配置：

android{
    defaultConfig{
        ndk{
            abiFilters "armeabi-v7a"
        }
    }
}

对于第三方服务，如百度地图、Bugly等会提供全平台的cpu架构。进行了上面的配置之后，表示只会把armeabiv7a打包进入Apk。从而减少APK大小。

对于arm64架构的设备，如果使用armeabi-v7a也能够兼容，但是不如使用arm64的so性能。因此现在部分应用市场会根据设备提供不同架构的Apk安装。此时我们需要打包出针对arm64的apk与armv7a的apk，可以使用productFlavor 。

flavorDimensions "default"
productFlavors{
    arm32{
        dimension "default"
        ndk{
            abiFilters "armeabi-v7a"
        }
    }
    arm64{
        dimension "default"
        ndk{
            abiFilters "arm64-v8a"
        }
    }
}

也可以使用：

splits {
    abi {
        enable true
        reset()
        include 'arm64-v8a','armeabi-v7a'
// exclude 'armeabi'
        universalApk true //是否打包一个包含所有so的apk
    }
}

使用矢量图

Apk中图片应该算是占用空间最多的资源。我们可以使用webp减少png、jpg图片占用空间的大小。对于小图标也可以使用矢量图。

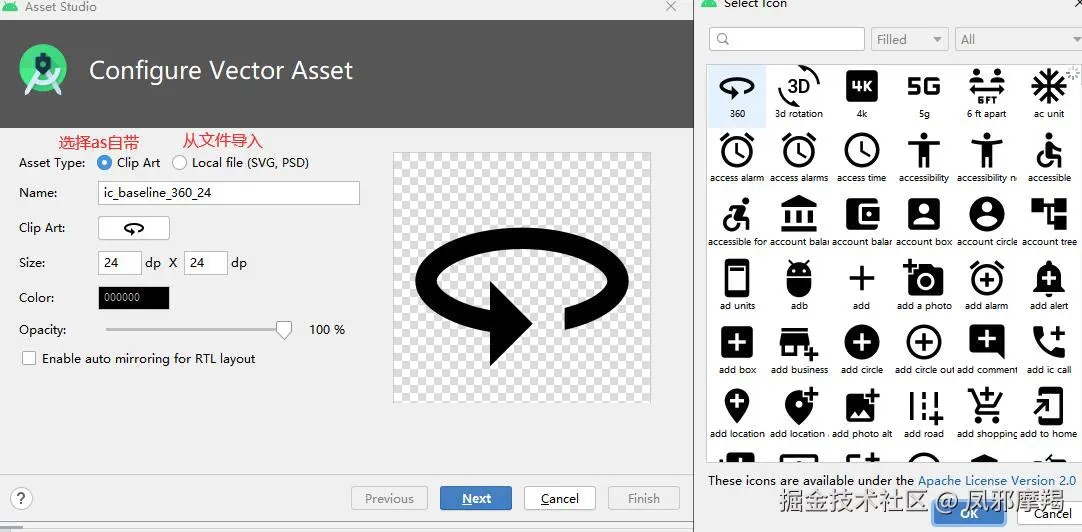

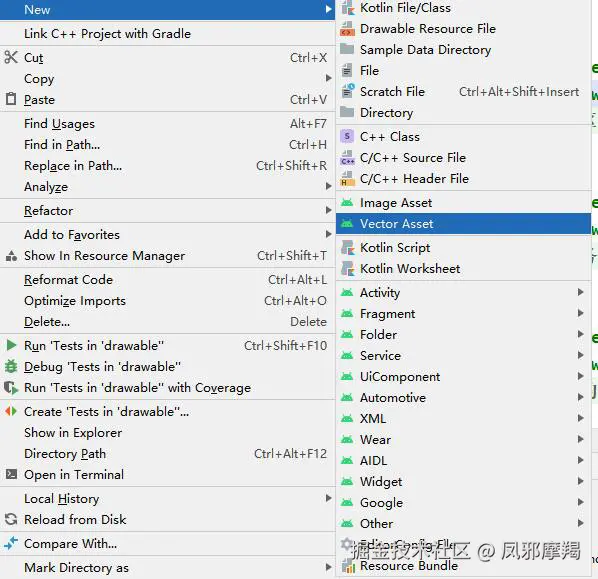

矢量图可以创建与分辨率无关的图标和其他可伸缩媒体。使用这些图形可以极大地减少 APK 占用的空间。 矢量图片在 Android 中以 VectorDrawable 对象的形式表示。借助 VectorDrawable 对象，100 字节的文件可以生成与屏幕大小相同的清晰图片。

不过，系统渲染每个 VectorDrawable 对象需要花费大量时间，而较大的图片则需要更长的时间才能显示在屏幕上。因此，建议仅在显示小图片时使用这些矢量图。新工程默认Icon就是矢量图。



重复使用资源

现在我们有一个矢量图：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24"
    android:tint="?attr/colorControlNormal">
    <path
        android:fillColor="@android:color/white"
        android:pathData="M10,20v-6h4v6h5v-8h3L12,3 2,12h3v8z"/>
</vector>


如果我们需要让矢量图显示红色怎么办？这种情况，我们不需要再去创建一个新的矢量图。可以直接给ImageView设置 android:tint 属性 来完成颜色的修改。

<ImageView
    android:layout_width="50dp"
    android:layout_height="50dp"
    android:tint="@color/colorAccent"
    android:src="@drawable/tabbar_home_vector" />


选择器

如果需要让矢量图实现触摸变色。只需要创建selector，设置给tint即可

<?xml version="1.0" encoding="utf-8"?>
    <selector xmlns:android="http://schemas.android.com/apk/res/android">
        <item android:color="@color/colorPrimary" android:state_pressed="true" />
        <item android:color="@color/colorAccent" />
    </selector>
    <ImageView
        android:clickable="true"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/tabbar_home_vector"
        android:tint="@color/tabbar_home_tint_selector" />

阿里矢量图库：

www.iconfont.cn/help/detail…

其他

使用精简版本的依赖：如protobuf-lite版本；对于分模块的库按需引入：如netty分模块引入；

对于发布Google paly的应用选择使用：AAB developer.android.google.cn/guide/app-b…
