SurfaceFlinger03-Transaction基础前言 Transaction表示一个事务，是整个图形子系统非

前言

Transaction表示一个事务，是整个图形子系统非常重要的一个组件，从native层到framework层，它贯穿于surfaceflinger、system_server以及gui库中，所有surfaceflinger用于合成、显示的图形数据都是通过Transaction从业务进程提交到surfaceflinger中。

业务进程中，通过给Transaction设置各种数据，就可以将这些数据以事务的方式同步提交给surfaceflinger中，surfaceflinger中就能够在一帧内将这些数据应用到不同的图层对象上。

本篇文章主要从以下及方面对Transaction进行分析说明：

Transaction的作用；
Transaction的实现和数据结构；
Transaction的主要操作；
Transaction的提交过程。

一、Transaction的作用

Transaction的作用可以总结为一句话：

以"事务"的方式，将不同业务进程、不同图层或屏幕相关数据和属性同步提交给surfaceflinger进程，进行合成与显示。

支持多个图层设置：一个Transaction上可以设置多个图层或屏幕属性；
支持跨进程传递：Transaction可以在不同进程间进行传递，并且支持合并操作，因此可以将不同进程设置的图层属性通过同一个Transaction传递给surfaceflinger进程，实现不同进程在同一帧的合成显示。

二、Transaction的实现

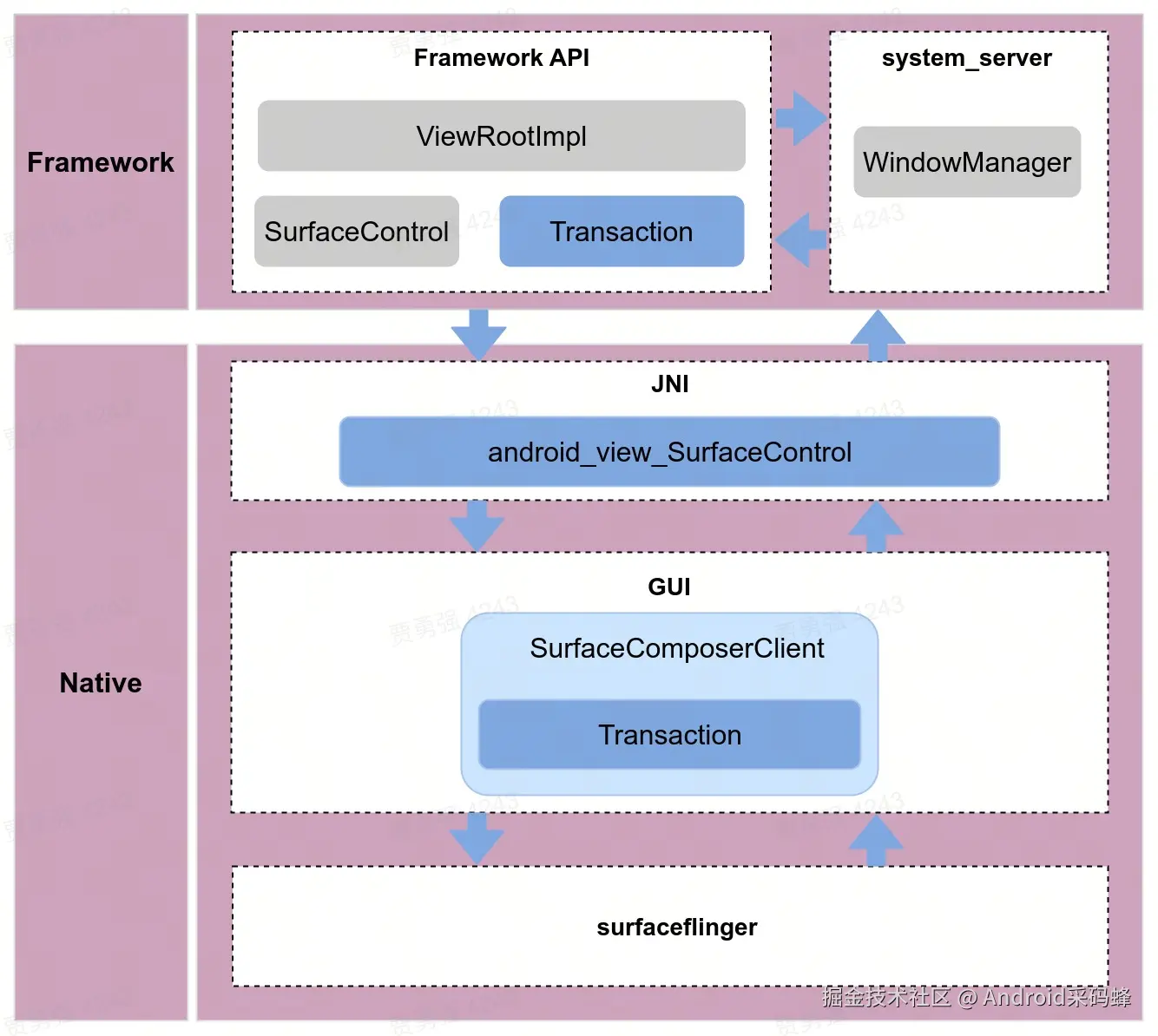

在代码架构中分别在Native层和Java层同时实现了Transaction类：

一部分是位于native层gui库中的Transaction类定义，作为SurfaceComposerClient类中的内部类实现；
另一部分是位于框架层的Transaction类定义，作为SurfaceControl类的静态内部类实现；

natvie层的Transaction是作为核心，框架层的Transaction则是暴露给框架层用于Java程序创建native Transaction对象的接口：

当框架侧创建Java类型Transaction实例时，会同步创建与之对应且唯一的native层Transaction实例；
当框架侧Transaction传递图层/屏幕数据时，会根据同名方法，通过JNI层将数据传递给native Transaction，并进一步发送给surfaceflinger进程。

下面具体看下其初始化过程和数据封装对象。

2.1、Transaction初始化

Java层Transaction提供了三个构造方法：

// frameworks/base/core/java/android/view/SurfaceControl.java

public Transaction() {
    this(nativeCreateTransaction());
}

private Transaction(long nativeObject) {
    // native Transaction对象转换后的long类型值
    mNativeObject = nativeObject;
    // 用于内存回收
    mFreeNativeResources =
            sRegistry.registerNativeAllocation(this, mNativeObject);
}

private Transaction(Parcel in) {
    readFromParcel(in);
}

无论哪个方法，都会得到一个native层Transaction对象进行关联。在默认构造方法中，通过nativeCreateTransaction()方法向native发起调用，并完成了native 层Transaction对象的创建：

// frameworks/base/core/jni/android_view_SurfaceControl.cpp
static jlong nativeCreateTransaction(JNIEnv* env, jclass clazz) {
    return reinterpret_cast<jlong>(new SurfaceComposerClient::Transaction);
}

// frameworks/native/libs/gui/SurfaceComposerClient.cpp
SurfaceComposerClient::Transaction::Transaction() {
    mId = generateId();
}

以上构造方法中，创建了一个mId，每个Transaction会有且只有唯一的Id。

在native层中，还实现了拷贝构造，用于创建对象副本：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction::Transaction(const Transaction& other)
      : mId(other.mId),
        mTransactionNestCount(other.mTransactionNestCount),
        // 该Transaction中是否在执行动画
        mAnimation(other.mAnimation),
        mEarlyWakeupStart(other.mEarlyWakeupStart),
        mEarlyWakeupEnd(other.mEarlyWakeupEnd),
        // 该Transaction中是否有SurfaceControl包含Buffer，用于缓存Buffer时进行判断
        mMayContainBuffer(other.mMayContainBuffer),
        mDesiredPresentTime(other.mDesiredPresentTime),
        mIsAutoTimestamp(other.mIsAutoTimestamp),
        // Vsync id、时间戳等帧信息
        mFrameTimelineInfo(other.mFrameTimelineInfo),
        // 进行apply时的token标记，用于sf中对Transaction入队操作
        mApplyToken(other.mApplyToken) {
    // 所有屏幕数据列表
    mDisplayStates = other.mDisplayStates;
    // 所有图层数据列表
    mComposerStates = other.mComposerStates;
    // 触控事件焦点窗口更新列表
    mInputWindowCommands = other.mInputWindowCommands;
    // 所有回调事件列表
    mListenerCallbacks = other.mListenerCallbacks;
}

拷贝构造函数在 C++ 中主要用于：

初始化新对象时复制现有对象；

执行赋值操作时复制对象；

将对象作为函数参数或返回值时复制；

容器和算法需要复制对象时。

拷贝构造中初始化的这些属性，是Transaction类中的主要成员变量。其中有4个结构体成员：

SortedVector<DisplayState> mDisplayStates：DisplayState列表，DisplayState用于在Transaction对象中保存跟屏幕相关的参数，一个屏幕对应一个DisplayState对象，用token进行标记；
std::unordered_map<sp<IBinder>, ComposerState, IBinderHash> mComposerStates：ComposerState映射表，ComposerState用于在Transaction对象中保存图层(Layer)相关的参数，一个Layer对应一个ComposerState对象，以sp形式的LayerHandler为键保存在mComposerStates中；
std::unordered_map<sp<ITransactionCompletedListener>, CallbackInfo, TCLHash> mListenerCallbacks：代表一个Transaction对象中的所有事件监听的映射表，CallbackInfo封装了一个具体的事件监听信息。
InputWindowCommands mInputWindowCommands：用于处理窗口与输入事件相关操作，如焦点窗口更新。

下面对DisplayState和ComposerState进行说明，剩余两个成员变量在之后的流程中进行重点说明。

2.2、DisplayState

DisplayState对象用于保存跟屏幕相关的参数。system_server进程更新屏幕显示区域、方向后，会先将更新内容保存在DisplayState中，并在Transaction apply后，将这些数据传递给surfaceflinger进程，从而完成屏幕相关属性的更新。

DisplayState定义如下：

// frameworks/native/libs/gui/include/gui/LayerState.h

struct DisplayState {
    enum {
        eSurfaceChanged = 0x01,            // 表示虚拟屏所显示的Surface发生变化的标记
        eLayerStackChanged = 0x02,         // 表示屏幕LayerStack发生变化的标记
        eDisplayProjectionChanged = 0x04,  // 表示屏幕实际显示区域发生变化的标记
        eDisplaySizeChanged = 0x08,        // 表示虚拟屏屏幕大小发生变化的标记
        eFlagsChanged = 0x10               // 表示其他特殊flag发生变化的标记
    };

    DisplayState();
    void merge(const DisplayState& other);
    void sanitize(int32_t permissions);

    uint32_t what = 0;                                  // 标记值
    uint32_t flags = 0;
    sp<IBinder> token;                                  // Display的token标记
    sp<IGraphicBufferProducer> surface;                 // 虚拟屏用于显示内容的Surface
    ui::LayerStack layerStack = ui::DEFAULT_LAYER_STACK;// 屏幕的LayerStack

    ui::Rotation orientation = ui::ROTATION_0;          // 屏幕方向
    Rect layerStackSpaceRect = Rect::EMPTY_RECT;        // 逻辑屏大小
    Rect orientedDisplaySpaceRect = Rect::EMPTY_RECT;   // 实际内容显示区域

    uint32_t width = 0;                                 // 逻辑屏宽高
    uint32_t height = 0;

    status_t write(Parcel& output) const;               // 用于序列化操作
    status_t read(const Parcel& input);
};

在使用过程中，会根据token值来决定是否更新或创建新的DisplayState对象，比如要更新屏幕的大小时：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

void SurfaceComposerClient::Transaction::setDisplaySize(const sp<IBinder>& token, uint32_t width, uint32_t height) {
    // 获取token对应的DisplayState
    DisplayState& s(getDisplayState(token));
    s.width = width;
    s.height = height;
    s.what |= DisplayState::eDisplaySizeChanged;
}

getDisplayState(token)方法中根据token从mDisplayStates获取所对应元素索引：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

DisplayState& SurfaceComposerClient::Transaction::getDisplayState(const sp<IBinder>& token) {
    DisplayState s;
    s.token = token;
    // 根据token判断列表中是否存在DisplayState
    ssize_t index = mDisplayStates.indexOf(s);
    if (index < 0) {
        // 不存在时，将s放入列表中
        s.what = 0;
        index = mDisplayStates.add(s);
    }
    return mDisplayStates.editItemAt(static_cast<size_t>(index));
}

之所以仅能通过token就能获得索引，是因为重写了compare_type()方法：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

static inline int compare_type(const DisplayState& lhs, const DisplayState& rhs) {
    return compare_type(lhs.token, rhs.token);
}

SortedVector就是通过compare_type对两个元素进行比较。

2.3、ComposerState

ComposerState对象用于保存跟图层相关的参数。图形缓冲数据(GraphicBuffer)、窗口大小、位置、层级等都是先保存在对应的ComposerState中，并在Transaction apply后，将这些数据传递给surfaceflinger进程并更新。

ComposerState中只有一个layer_state_t属性，它其实就是layer_state_t的一层“壳”：

// frameworks/native/libs/gui/include/gui/LayerState.h

class ComposerState {
public:
    layer_state_t state;
    status_t write(Parcel& output) const;
    status_t read(const Parcel& input);
};

真正保存图层数据的是layer_state_t结构体。layer_state_t中定义了所有用于更新图层数据的属性：

// frameworks/native/libs/gui/include/gui/LayerState.h

struct layer_state_t {

    ......
    sp<IBinder> surface;   // sp<IBinder>类型LayerHandler
    int32_t layerId;       // layer id
    uint64_t what;         // flag
    float x;               // Layer左上角x轴坐标，用于指定Layer位置
    float y;               // Layer左上角y轴坐标
    int32_t z;             // Layer的层级值
    ui::LayerStack layerStack = ui::DEFAULT_LAYER_STACK;   // layerstack值，用于跟屏幕进行匹配
    uint32_t flags;        // 标记位
    uint32_t mask;         //标记位
    uint8_t reserved;
    matrix22_t matrix;     // Layer的变换矩阵，用于指定Layer位置
    float cornerRadius;    // Layer圆角半径
    uint32_t backgroundBlurRadius;    // 背景模糊半径
    ......
    // non POD must be last. see write/read
    Region transparentRegion;         // 透明区域
    uint32_t bufferTransform;         // Buffer变换矩阵
    bool transformToDisplayInverse;
    Rect crop;                        // 裁剪区域
    std::shared_ptr<BufferData> bufferData = nullptr;  // bufferData中封装了Buffer相关数据
    ui::Dataspace dataspace;
    HdrMetadata hdrMetadata;
    ......
};

ComposerState以sp形式的LayerHandle为key，保存在mComposerStates列表中，创建或获取ComposerState对象时，通过getLayerState()方法获取：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

layer_state_t* SurfaceComposerClient::Transaction::getLayerState(const sp<SurfaceControl>& sc) {
    // 获取LayerHandle对象
    auto handle = sc->getLayerStateHandle();

    if (mComposerStates.count(handle) == 0) {
        // 不存在对应的ComposerState时，将s添加到映射表中
        ComposerState s;

        s.state.surface = handle;
        s.state.layerId = sc->getLayerId();

        mComposerStates[handle] = s;
    }
    // 返回ComposerState对象的layer_state_t
    return &(mComposerStates[handle].state);
}

三、Transaction的主要操作

这里对常见的Transaction更新操作进行总结。

3.1、屏幕信息更新

Transaction::setDisplayLayerStack()：设置对应屏幕的LayerStack值

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

void SurfaceComposerClient::Transaction::setDisplayLayerStack(const sp<IBinder>& token,
                                                              ui::LayerStack layerStack) {
    DisplayState& s(getDisplayState(token));
    // 更新layerStack
    s.layerStack = layerStack;
    // 设置layerStack更新标记
    s.what |= DisplayState::eLayerStackChanged;
}

LayerStack是用于管理在一个屏幕上所显示Layer的一个ID值，简单说就是一个逻辑屏上显示的所有Layer集合。当Layer的LayerStack值和DisplayDevice的LayerStack值相同时，说明这个Layer可以在这个Display上显示。

一般情况下，屏幕的LayerStack值为逻辑屏ID，灭屏后将设置为-1。

Transaction::setDisplayProjection()：设置对应屏幕的方向和显示区域

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

void SurfaceComposerClient::Transaction::setDisplayProjection(const sp<IBinder>& token,
                                                              ui::Rotation orientation,
                                                              const Rect& layerStackRect,
                                                              const Rect& displayRect) {
    DisplayState& s(getDisplayState(token));
    s.orientation = orientation;                          // 设置方向
    s.layerStackSpaceRect = layerStackRect;               // 设置逻辑屏大小
    s.orientedDisplaySpaceRect = displayRect;             // 设置显示区域大小
    s.what |= DisplayState::eDisplayProjectionChanged;    // 更新标记
}

layerStackSpaceRect表示逻辑屏大小，orientedDisplaySpaceRect表示实际显示区域大小。所有图层最终显示的区域是通过以上参数经过旋转、平移、缩放等操作决定。

Transaction::setDisplaySize()：设置虚拟屏屏幕大小

该方法用于设置虚拟屏的屏幕大小，物理屏大小在加载时便确认。

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

void SurfaceComposerClient::Transaction::setDisplaySize(const sp<IBinder>& token, uint32_t width, uint32_t height) {
    DisplayState& s(getDisplayState(token));
    s.width = width;
    s.height = height;
    s.what |= DisplayState::eDisplaySizeChanged;
}

3.2、图层可见性

Transaction.show()：显示指定的图层

// frameworks/base/core/java/android/view/SurfaceControl.java

public Transaction show(SurfaceControl sc) {
    .....
    // 从flags上清除SURFACE_HIDDEN标记
    nativeSetFlags(mNativeObject, sc.mNativeObject, 0, SURFACE_HIDDEN);
    return this;
}

Transaction.hide()：隐藏指定的图层

// frameworks/base/core/java/android/view/SurfaceControl.java

public Transaction hide(SurfaceControl sc) {
    // 从flags上设置SURFACE_HIDDEN标记
    nativeSetFlags(mNativeObject, sc.mNativeObject, SURFACE_HIDDEN, SURFACE_HIDDEN);
    return this;
}

Transaction.setOpaque()：设置图层是否为不透明

// frameworks/base/core/java/android/view/SurfaceControl.java

public Transaction setOpaque(@NonNull SurfaceControl sc, boolean isOpaque) {
    checkPreconditions(sc);
    if (isOpaque) {
        // 从flags上设置SURFACE_OPAQUE标记，表示不透明
        nativeSetFlags(mNativeObject, sc.mNativeObject, SURFACE_OPAQUE, SURFACE_OPAQUE);
    } else {
        // 从flags上清除SURFACE_OPAQUE标记，表示透明
        nativeSetFlags(mNativeObject, sc.mNativeObject, 0, SURFACE_OPAQUE);
    }
    return this;
}

以上三个方法都是通过设置flag进行区分，最终是将所有flag更新给了layer_state_t对象的flags变量：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setFlags(
        const sp<SurfaceControl>& sc, uint32_t flags,
        uint32_t mask) {
    layer_state_t* s = getLayerState(sc);
    ......
    s->what |= layer_state_t::eFlagsChanged;      // 表示标记有更新
    s->flags &= ~mask;                            // 清除mask
    s->flags |= (flags & mask);                   // 将mask值更新给flag
    s->mask |= mask;

    registerSurfaceControlForCallback(sc);
    return *this;
}

Transaction.setAlpha()：设置图层的透明度

// frameworks/base/core/java/android/view/SurfaceControl.java

public Transaction setAlpha(@NonNull SurfaceControl sc,
        @FloatRange(from = 0.0, to = 1.0) float alpha) {
    .......
    nativeSetAlpha(mNativeObject, sc.mNativeObject, alpha);
    return this;
}

// frameworks/native/libs/gui/SurfaceComposerClient.cpp
SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setAlpha(
        const sp<SurfaceControl>& sc, float alpha) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::eAlphaChanged;
    s->color.a = std::clamp(alpha, 0.f, 1.f);       // 将alpha更新给s->color.a变量

    registerSurfaceControlForCallback(sc);
    return *this;
}

3.3、图层位置及大小更新

Transaction::setPosition()：设置图层的顶点坐标

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setPosition(
        const sp<SurfaceControl>& sc, float x, float y) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::ePositionChanged;
    s->x = x;     // 设置x轴顶点坐标
    s->y = y;     // 设置y轴顶点坐标
    ......
    return *this;
}

Transaction::setCrop()：设置图层显示区域大小

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setCrop(
        const sp<SurfaceControl>& sc, const Rect& crop) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::eCropChanged;
    s->crop = crop;      // 设置图层的显示区域大小
    .....
    return *this;
}

Transaction::setMatrix()：设置图层变换矩阵

// frameworks/native/libs/gui/SurfaceComposerClient.cpp
SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setMatrix(
        const sp<SurfaceControl>& sc, float dsdx, float dtdx,
        float dtdy, float dsdy) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::eMatrixChanged;
    layer_state_t::matrix22_t matrix;
    matrix.dsdx = dsdx;          // X轴缩放系数
    matrix.dtdx = dtdx;          // X轴变化时，y轴的切变因子
    matrix.dsdy = dsdy;          // Y轴缩放系数
    matrix.dtdy = dtdy;          // Y轴轴变化时，x轴的切变因子
    s->matrix = matrix;

    registerSurfaceControlForCallback(sc);
    return *this;
}

关于图层几何位置如何计算，见《SurfaceFlinger10-Transform介绍》

3.4、图层层级更新

Transaction::setLayer()：设置图层的Z轴层级值

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setLayer(
        const sp<SurfaceControl>& sc, int32_t z) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::eLayerChanged;
    s->what &= ~layer_state_t::eRelativeLayerChanged;
    // 设置层级值
    s->z = z;
    ......
    return *this;
}

Transaction::setRelativeLayer()：设置图层的相对层级值

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setRelativeLayer(
        const sp<SurfaceControl>& sc, const sp<SurfaceControl>& relativeTo, int32_t z) {
    layer_state_t* s = getLayerState(sc);

    s->what |= layer_state_t::eRelativeLayerChanged;
    s->what &= ~layer_state_t::eLayerChanged;
    // 设置相对图层
    s->relativeLayerSurfaceControl = relativeTo;
    // 设置层级值
    s->z = z;
    ......
    return *this;
}

关于图层层级相关详细分析，见《SurfaceFlinger09-Layer层级结构管理》。

3.5、`Transaction::setBuffer()`：设置图层显示内容Buffer

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

SurfaceComposerClient::Transaction& SurfaceComposerClient::Transaction::setBuffer(
        const sp<SurfaceControl>& sc, const sp<GraphicBuffer>& buffer,
        const std::optional<sp<Fence>>& fence, const std::optional<uint64_t>& optFrameNumber,
        uint32_t producerId, ReleaseBufferCallback callback) {
    layer_state_t* s = getLayerState(sc);

    releaseBufferIfOverwriting(*s);

    // 创建BufferData
    std::shared_ptr<BufferData> bufferData = std::make_shared<BufferData>();
    bufferData->buffer = buffer;
    // 设置Buffer属性
    if (buffer) {
        uint64_t frameNumber = sc->resolveFrameNumber(optFrameNumber);
        bufferData->frameNumber = frameNumber;
        bufferData->producerId = producerId;
        bufferData->flags |= BufferData::BufferDataChange::frameNumberChanged;
        if (fence) {
            bufferData->acquireFence = *fence;
            bufferData->flags |= BufferData::BufferDataChange::fenceChanged;
        }
        // 标记releaseBufferCallback是否在当前线程
        bufferData->releaseBufferEndpoint =
                IInterface::asBinder(TransactionCompletedListener::getIInstance());
        setReleaseBufferCallback(bufferData.get(), callback);
    }

    if (mIsAutoTimestamp) {
        mDesiredPresentTime = systemTime();
    }
    s->what |= layer_state_t::eBufferChanged;
    s->bufferData = std::move(bufferData);
    registerSurfaceControlForCallback(sc);
    // 注册TransactionCompletedCallback监听
    addTransactionCompletedCallback([](void*, nsecs_t, const sp<Fence>&,
                                       const std::vector<SurfaceControlStats>&) {},
                                    nullptr);

    mMayContainBuffer = true;
    return *this;
}

四、Transaction的提交

当Transaction数据填充完毕后，通过apply()方法就可以将该Transaction提交给surfaceflinger。

根据apply()方法参数的不同，可以分为异步提交和同步提交：

异步提交：发起IPC调用后，不阻塞当前线程；
同步提交：发起IPC调用后，会通过信号量阻塞当前线程，surfaceflinger中完成提交后通知信号量解除阻塞；
one_way：表示客户端跟surfaceflinger的IPC调用为"单向"调用，执行后直接返回，不等待返回结果，不阻塞调用线程；
非one_way：表示客户端需要等待此次跨进程调用的返回结果，返回结果后才会继续执行。

如果设置了oneWay标记，就不能设置为同步提交。

默认为非同步、非oneWay方式执行apply()方法。

apply()方法如下：

// frameworks/native/libs/gui/SurfaceComposerClient.cpp

status_t SurfaceComposerClient::Transaction::apply(bool synchronous, bool oneWay) {
    // 1. SyncCallback中定义了一个信号量，在同步提交时用于阻塞当前调用线程
    std::shared_ptr<SyncCallback> syncCallback = std::make_shared<SyncCallback>();
    if (synchronous) {
        // 如果是同步提交模式，则初始化一个信号量，并注册一个Transaction Commit监听
        syncCallback->init();
        addTransactionCommittedCallback(SyncCallback::getCallback(syncCallback),
                                        /*callbackContext=*/nullptr);
    }

    // 2. 处理所有事件监听
    bool hasListenerCallbacks = !mListenerCallbacks.empty();
    std::vector<ListenerCallbacks> listenerCallbacks;
    // 将所有各类事件监听以ListenerCallbacks方式放置在列表中，并传递给sf
    for (const auto& [listener, callbackInfo] : mListenerCallbacks) {
        auto& [callbackIds, surfaceControls] = callbackInfo;
        if (callbackIds.empty()) {
            continue;
        }
        // 对不针对某一具体SurfaceControl的事件监听，放在listenerCallbacks列表中传递给sf进行处理
        if (surfaceControls.empty()) {
            listenerCallbacks.emplace_back(IInterface::asBinder(listener), std::move(callbackIds));
        } else {
            // 对具体SurfaceControl的事件监听，放置在其内部的ListenerCallbacks列表中传递给sf
            for (const auto& surfaceControl : surfaceControls) {
                layer_state_t* s = getLayerState(surfaceControl);
                std::vector<CallbackId> callbacks(callbackIds.begin(), callbackIds.end());
                s->what |= layer_state_t::eHasListenerCallbacksChanged;
                s->listeners.emplace_back(IInterface::asBinder(listener), callbacks);
            }
        }
    }
    // 3. 处理GraphicBuffer缓存
    cacheBuffers();

    // 4. 填充ComposerState列表和DisplayState列表
    Vector<ComposerState> composerStates;
    Vector<DisplayState> displayStates;
    uint32_t flags = 0;

    for (auto const& kv : mComposerStates) {
        composerStates.add(kv.second);
    }

    displayStates = std::move(mDisplayStates);

    if (mAnimation) {
        flags |= ISurfaceComposer::eAnimation;
    }
    // oneWay和synchronous不能同时为true
    if (oneWay) {
        if (synchronous) {
            ALOGE("Transaction attempted to set synchronous and one way at the same time"
                  " this is an invalid request. Synchronous will win for safety");
        } else {
            flags |= ISurfaceComposer::eOneWay;
        }
    }

    // 5. 设置eEarlyWakeupStart和eEarlyWakeupEnd标记
    if (mEarlyWakeupStart && !mEarlyWakeupEnd) {
        flags |= ISurfaceComposer::eEarlyWakeupStart;
    }
    if (mEarlyWakeupEnd && !mEarlyWakeupStart) {
        flags |= ISurfaceComposer::eEarlyWakeupEnd;
    }

    // 6. 设置applyToken并向sf发起调用
    sp<IBinder> applyToken = mApplyToken ? mApplyToken : sApplyToken;

    sp<ISurfaceComposer> sf(ComposerService::getComposerService());
    sf->setTransactionState(mFrameTimelineInfo, composerStates, displayStates, flags, applyToken,
                            mInputWindowCommands, mDesiredPresentTime, mIsAutoTimestamp,
                            mUncacheBuffers, hasListenerCallbacks, listenerCallbacks, mId,
                            mMergedTransactionIds);
    mId = generateId();

    // 清除该Transaction中的所有状态
    clear();
    // 同步操作时，开始阻塞当前调用线程，sf中完成commit后通过事件回调方法解除
    if (synchronous) {
        syncCallback->wait();
    }

    mStatus = NO_ERROR;
    return NO_ERROR;
}

以上方法中：

处理同步提交操作：

如果设置了同步提交，则通过SyncCallback初始化一个信号量，并注册一个TransactionCommit回调，在发起调用后进入wait状态，当sf中完成commit操作后，通过TransactionCommit回调通知SyncCallback解除阻塞；

处理事件监听：

将所有类型事件监听以ListenerCallbacks方式放置在列表中，并传递给sf；

处理GraphicBuffer缓存：

通过缓存的方式优化GraphicBuffer在业务进程和sf进程的传递，业务进程将GraphicBuffer缓存在了BufferCache中，当第一次使用一个buffer时，会进行缓存，并传递到sf进程中同步进行缓存；之后的调用中，将仅传递buffer id，并通过buffer id在缓存中获得对应的buffer；

设置eEarlyWakeupStart和eEarlyWakeupEnd标记：

这两标记用于调控surfaceflinger的VSYNC调度，以便提前处理图层的合成；

设置applyToken并向sf发起调用

通过setTransactionState()将向sf发起调用，sf中收到调用后，会将该Transaction放在队列中，并在下次调度时，在主线程中读取Transaction并提交Transaction上携带的参数。

入队时，以applyToken为键，相同applyToken的Transaction位于同一个列表中，通过applyToken，也可以实现对同一列表中Transaction的批操作。

以上便是Transaction的一些基础知识，其中涉及的一些知识点，在后续会单独文档中进行说明。

SurfaceFlinger03-Transaction基础

前言
