低代码第一章(拖拽实现)我通过原生API来实现拖动有一个很大好处，就是实现解耦，我之前用`vue.draggable`时

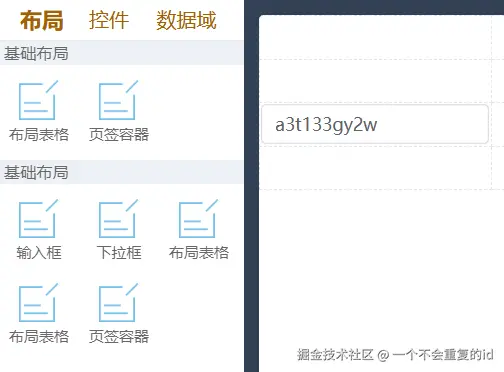

低代码平台第一步绝对是要先实现拖拽功能，我开始也打算用现成的组件 vue.draggable ，但总是磕磕绊绊不顺利，所以用原始拖动API实现如上图。

我通过原生API来实现拖动有一个很大好处，就是实现解耦，我之前用vue.draggable时，要写很多嵌套代码把拖动和业务数据都耦合到一起了，现在我做法是用vue指令方式，写了 v-drag 和 v-drop 分别标志可拖动元素和可放置容器，相应配置两个指令的参数。

如下面代码就表示第一个input能被拖进第二个div中，后面我再具体讲参数。

<input v-drag/>
<div v-drop></div>

上图例子可看 gitee.com/rootegg/wan… 分支 drag

先明确拖动的功能需求：

1、从左侧组件列表中拖动组件到中间渲染，拖动后左侧组件列表还在（复制数据），不同于中间存在的组件随意拖动，中间拖动是移动（非复制）

2、布局组件可以被拖动，也可以是容器组件可以允许放置其他组件。但是有的容器只允许放置一个组件在里面，比如布局表格；有些容器没有数量限制。

3、非布局组件不允许内部放置组件

4、中间区域组件可以来回拖动，可以在随意变换组件位置和所在容器组件，可以从一个容器中拖动另一个容器中

回顾HTML原始拖动API

本章引自《HTML5入门教程》

拖放是允许用户在某个元素上点击并按住鼠标按键，把它从一个位置拖到另外一个位置，然后释放鼠标按键将元素放置到该位置上。

拖放 API

拖放常用三个事件：dragstart 和 dragover、drop。

开始拖动元素会触发 dragstart 事件。
拖动的元素拖到指定的区域时会触发 dragover 事件。
在指定区域放置拖动元素会触发 drop 事件。

拖放 API 在拖放期间只会触发拖放事件，对于拖放操作期间的鼠标事件，比如 mousemove 事件并不会触发

事件	描述
dragstart	用户开始拖动对象时触发。
dragenter	鼠标初次移到目标元素并且正在进行拖动时触发。这个事件的监听器应该之指出这个位置是否允许放置元素。如果没有监听器或者监听器不执行任何操作，默认情况下不允许放置。
dragover	拖动时鼠标移到某个元素上的时候触发。大多数时候，监听器触发的操作与 `dragenter` 事件相同。
dragleave	拖动时鼠标离开某个元素的时候触发。监听器应该移除用于放置反馈的高亮或插入标记。
drag	对象被拖拽时每次鼠标移动都会触发。
drop	拖动操作结束，放置元素时触发。监听器负责检索被拖动的数据以及在放置位置插入它。
dragend	拖动对象时用户释放鼠标按键的时候触发。

拖放对象 DragTransfer

拖放对象（DragTransfer）是 HTML5 中用于表示拖动操作的数据传输对象。它包含了一些属性和方法，可以帮助开发者在拖放过程中传输数据。

DragTransfer 属性

属性	描述
types	包含了可用数据类型的 DOMString 列表。
effectAllowed	表示拖动操作的可接受效果的 DOMString。
dropEffect	表示放置操作的效果的 DOMString。
files	包含了用户拖动到拖放区域内的文件的 FileList。
setData(format, data)	添加指定类型给定的数据
getData(format)	返回指定的数据。如果没有该数据则返回空字符串。
clearData([format])	移除指定格式的数据。如果省略参数则移除所有数据。

常见的拖放 Types

拖放对象的 types 属性包含了可用数据类型的 DOMString 列表，它们表示可以在拖放操作中传输的数据类型。在 HTML5 中，拖放对象定义了一些常见的数据类型。

类型	描述
text/plain	表示纯文本数据类型。
text/html	表示 HTML 格式的文本数据类型。
text/xml	表示 XML 格式的文本数据类型。
text/uri-list	表示一个 URL 列表。
application/json	表示 JSON 格式的数据类型。
image/png	表示 PNG 格式的图片数据类型。
image/jpeg	表示 JPEG 格式的图片数据类型。
image/gif	表示 GIF 格式的图片数据类型。
audio/mpeg	表示 MP3 格式的音频数据类型。
video/mp4	表示 MP4 格式的视频数据类型
application/pdf	表示 PDF 格式的文档数据类型。

如何使用 DragTransfer 对象

在拖放过程中，开发者可以使用 dataTransfer 属性来访问拖放对象。在拖动元素时，使用 setData 方法来设置要传输的数据。代码示例如下：

event.dataTransfer.setData('text/plain', 'Drag Data');

在这个示例中，使用 DataTransfer.setData 方法设置了一个名为 text/plain 的数据类型，并将要传输的数据设置为 Drag Data。

在放置元素时，可以使用 DataTransfer.getData 方法来获取传输的数据。代码示例如下：

const data = event.dataTransfer.getData('text/plain'); // 获取到的应该是 "Drag Data"

getData(format) 的数据类型必须与 setData(format, data) 类型保持一致，如果没有找到对应的数据类型，则返回一个空字符串。

修改拖动时样式

官方示例 dataTransfer.setDragImage(img | element, xOffset, yOffset);

function dragstart_handler(ev) {
    var img = new Image();
    img.src = 'example.jpg';
    ev.dataTransfer.setDragImage(img, 0, 0);
}

完整拖动例子

<!DOCTYPE html>
<html lang="en">
<body>
  <div class="container" ondrop="drop(event)" ondragover="allowDrop(event)">
    <img src="./images/juejin.svg" draggable="true" ondragstart="drag(event)" id="drag1" width="100" height="32">
  </div>
  <div class="container" ondrop="drop(event)" ondragover="allowDrop(event)"></div>
</body>
<script>
  function allowDrop(event) {
    event.preventDefault();
  }

  function drag(event) {
    event.dataTransfer.setData("text/plain", event.target.id);
  }

  function drop(event) {
    event.preventDefault();
    const data = event.dataTransfer.getData("text/plain");
    event.target.appendChild(document.getElementById(data));
  }
</script>
</html>

创建一个可拖放的对象

为了让元素可以被拖放，需要将目标元素的标签属性 draggable 设置为 true。

<img src="./images/juejin.svg" draggable="true" width="100" height="32">

2. 拖动开始事件 ondragstart 和 DataTransfer.setData

设置完成可拖放对象后，需要对元素被拖动的时候会发生什么事件做相应的处理，一般来说通过 ondragstart 事件调用一个函数，拖动过程中通过 DataTransfer.setData 来对拖动的数据格式以及内容做处理，具体代码如下：

HTML 代码部分，ondragstart 绑定 drag(event) 方法。

 <img src="./images/juejin.svg" draggable="true" ondragstart="drag(event)" id="drag_container1" width="100" height="32">

JavaScript 代码部分，设置拖拽的数据格式和内容。

function drag(event) {
  event.dataTransfer.setData("text/plain", event.target.id);
}

3. 放置到哪里 ondragover

开发者需要处理拖拽元素要放置的位置，ondragover 事件规定在何处放置被拖动的数据。

需要注意的是，默认情况下，无法将数据或者元素放置到其他元素中。如果需要设置允许放置，必须阻止对应元素的默认处理方式。

HTML 代码，对目标元素绑定 ondragover 事件

<div class="container" ondragover="allowDrop(event)"></div>
<div class="container" ondrop="drop(event)" ondragover="allowDrop(event)"></div>

JavaScript 代码，实现允许目标元素作为容器接受拖拽元素的放置

function allowDrop(event) {
  event.preventDefault();
}

上述代码，设置了两个可以被拖拽放置的元素容器，这样将图片拖拽到目标容器中的时候，图片就可以被放置其中。

进行放置 ondrop

最后，当放置被拖元素以及携带的数据时，会发生 ondrop 事件，方便开发者处理元素拖放后要处理的回调内容。

HTML 代码，为容器绑定 ondrop 事件。

<div class="container" ondrop="drop(event)"></div>
<div class="container" ondrop="drop(event)"></div>

JavaScript 代码，拖拽完成后向目标容器放置拖拽元素。

function drop(event) {
  event.preventDefault();
  const data = event.dataTransfer.getData("text/plain");
  event.target.appendChild(document.getElementById(data));
}

从上述代码可以看出，draggable 属性只是让元素变成可拖动，拖动过程以及最后的放置行为都是需要开发者去实现代码才可以的，上述整个流程讲解下来，其实 HTML5 的拖拽还是比较清晰简单的。

拖动插件实现关键问题

检查当前拖动元素在哪个放置容器上

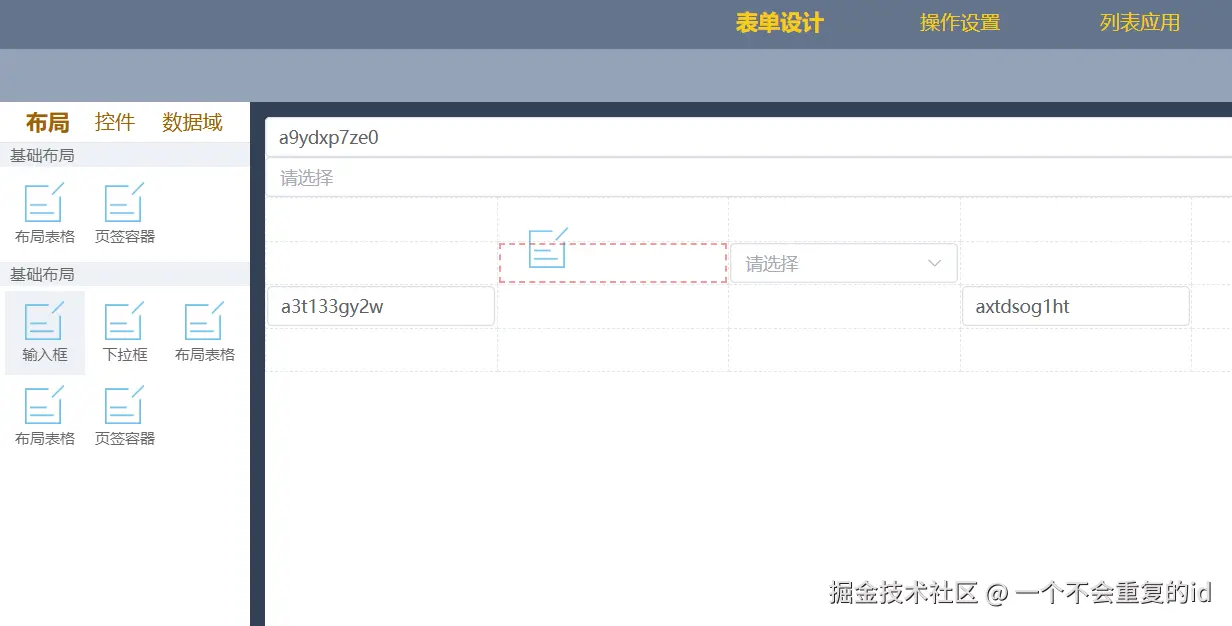

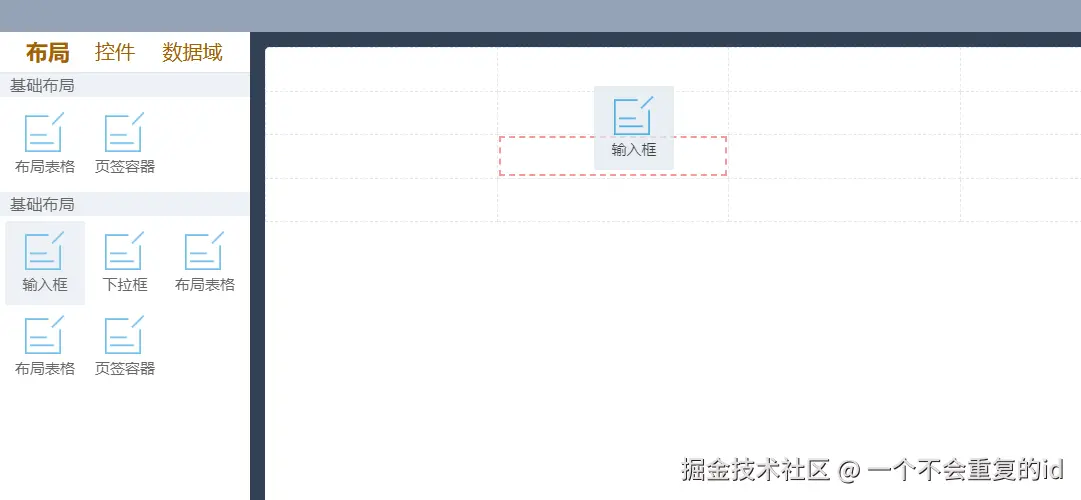

在我们拖动过程，要显示红色虚线框，这样用户在拖动过程中就很清晰看出放置的位置，但问题是鼠标移动过程中怎么知道当前移动经过的是哪个容器呢？

这里可以理解为碰撞检测，既要知道鼠标经过的是哪个元素，此元素在哪个容器中，而且要防止冒泡，不然容器嵌套容器时会检测到多个容器。

核心代码是

// 可放置指令
  el.ondragover = (event: DragEvent) => {
      // 必须停止冒泡，不然放置容器层层嵌套时，会检测到最外出放置容器，不是我们需要的
       event.stopPropagation();

      // 获取到当前放置容器的所有子节点
      const children = [...el.children];

      // 遍历当前子节点，看哪个接近鼠标
      for (let index = 0; index < children.length; index++) {
          const child = children[index];

          // DomTool.isNearTopEdge 函数看源码，意思如果是靠近容器节点上边缘4像素返回true
          const isShowTopBlock = DomTool.isNearTopEdge(child, event);

          // DomTool.isNearBottomEdge 函数看源码，意思如果是靠近容器节点下边缘22像素返回true
          const isShowBottomBlock = DomTool.isNearBottomEdge(child, event);

          // 如果检测到靠近上或者下边缘，分别在上面或者下面插入红色框框
          if (isShowTopBlock) {
            DomTool.appendEmptyDom(el, child);
          } else if (isShowBottomBlock) {
            DomTool.appendEmptyDom(el, child?.nextSibling);
          }

          // 检测到就返回退出循环
          if (isShowTopBlock || isShowBottomBlock) {
            return;
          }
      }
  }

这样拖动过程中不断触发 ondragover 事件，红色框就动态的插入到鼠标经过的放置容器中，用户就能一眼看出，其中重点是 isNearTopEdge 和 isNearBottomEdge 元素边界检测。

当然ondragover 事件中还需要做更多检查比如容器只允许放置一个元素，鼠标经过时已经有一个元素在容器中了，那就不能再显示红色框。

容器放置时删除与新增元素的先后顺序问题

上面ondragover 事件中已经通过红色框显示知道了将要放置的位置，实际放置时也有一些问题要处理，比如元素放置后，来源的元素是要删除还是要保留呢？分别对应的就是从左边控件列表中拖拽到中间容器中，还是中间容器中相互拖动位置两种情况。这里我们在:dropOption中通过clone参数决定，第一种情况就表示要克隆。

所以经过上面讨论，在ondrop事件中，我们要区分开是克隆还是移动两种情况，核心代码

el.ondrop = (event: DragEvent) => {
      event.stopPropagation();

      // 有clone属性表示新增，否则表示移动
      if (dragOption.clone) {
        // 新增
        triggerOnDropAdd();
      } else {
        // 移动
        moveCloneLocation();
      }
}

不论是新增还是移动，我们都是通过上面红框位置来决定要插入的位置，这就很方便了。

1、新增元素

新增很好理解，在红框位置先浅拷贝原始元素，再插入到红框位置即可。

function triggerOnDropAdd() {
    // 找到红框位置
    const insertIndex = DomTool.getEmptyDomIndex();

    // 新增都是拷贝原始元素
    const copyElement = DomTool.copyShallowElement(dragOption.element);

    // 插入到红框位置
    dropOption.children.splice(insertIndex, 0, copyElement);
  }

2、移动元素

移动元素要复杂一些，要分三种情况讨论

第一种情况：如果移动是在两个不同放置容器中移动，那先删除老容器中元素再添加新容器元素

function moveCloneLocation() {

    // 找到红框位置
    const insertIndex = DomTool.getEmptyDomIndex();

    // 如果是跨区域移动
    if (
      DomTool.getUpParentDrop(DomTool.emptyDom) !=
        DomTool.getUpParentDrop(moveTargetDom)
    ) {
      // 跨区域拖动，删除旧再添加新
      dragOption.brother.splice(oldIndex, 1);
      triggerOnDropMove();
      return;
    }
}

第二种情况：如果是在同一个容器内移动元素，要比较新旧位置，如果新位置比旧位置索引小，那么先删除旧元素再插入新元素

第三种情况：如果是在同一个容器内移动元素，要比较新旧位置，如果新位置比旧位置索引大，那么先插入新元素再删除旧元素

// 同区域拖动
  if (oldIndex > insertIndex!) {
    // 删除旧再添加新
    dragOption.brother.splice(oldIndex, 1);
    triggerOnDropMove();
  } else if (oldIndex < insertIndex!) {
    // 删除新再添加旧
    triggerOnDropMove();
    dragOption.brother.splice(oldIndex, 1);
  }

vue3move封装成插件

综上所述，拖动实现完成了，我已经将上面封装成插件

我把拖动代码封装成了vue3插件 www.npmjs.com/package/vue…

npm i vue3move

具体用法可以看npm包文档说明和源码例子
