01、Heob 是 what?
绝大部分的文章都说Heob是一个内存泄漏分析工具，其实Heob只是内存泄漏分析功能比较突出，实际上Heob可以分析很多内存问题。
Heob是一个Windows下检测缓冲区溢出（野指针、空指针、内存越界、重复释放、异常捕获等）和内存泄漏的工具，集成到Qt Creator中，功能强大，简单容易上手。
支持MSVC和MinGW编译器编译的程序内存泄漏检测；
支持32位和64位程序；
不支持Linux；
支持设置过滤内存泄漏字节大小；
支持异常处理；
支持与Qt调试器、事后调试器联动；
支持将分析结果导出位xml文件，后续通过加载xml文件查看分析结果；
Qt Creator支持4.6以上版本，低版本没有这个功能，可以自行安装高版本的QtCreator（注意：不是Qt版本，是IDE版本）。
处理速度块，占用资源少。
02、Qt Heob用法
方法1：使用Heob分析MSVC编译生成的程序，对于 PDB 调试信息，使用 dbghelp.dll，速度快；
方法2：使用Heob分析MinGW编译生成的程序， 对于DWARF 调试信息 （gcc） ，需要下载dwarfstack.dll库到Heob路径下才可以使用，性能会低很多；
编辑
方法3：使用Heob分析MinGW编译生成的程序，通过cv2pdb将DWARF 转成PDB进行分析，性能和分析MSVC编译的程序差不多。
方法4：命令行运行。
注意：
MSVC版本<=2017时，Heob检测会出现误报，将内存泄漏包位外部错误的内存泄漏，所以如果使用的编译器版本比较低，过滤设置时就需要勾选上外部错误 项；
对MinGW和MSVC支持不同，有些情况使用MSVC编译器可以检测出来，使用MinGW检测不出来，有些情况相反。
运行Heob前需要保证代码已经完成编译并生成了可执行程序。
03、开始表演
环境 版本
系统 Windows11
开发环境 Qt5.9、Qt5.12.12、Qt5.14.2、Qt6.8
IDE Qt Creator 5、Qt Creator 10、Qt Creator 14、 Qt Creator 15
编译器 mingw730_64、mingw1310_64、MSVC2015-64、 MSVC2017-64、MSVC2022-64
分析工具 Heob 4.0
依赖库 dwarfstack 2.2
| Heob 4.0下载 | github.com/ssbssa/heob |
| 依赖库下载 | github.com/ssbssa/dwar… |
04、配置

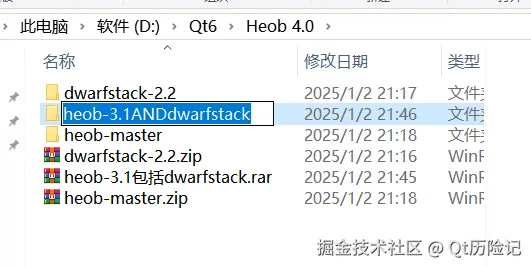

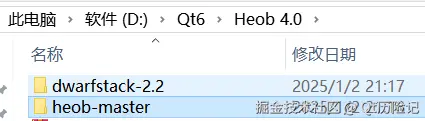

- 下载Heob 4.0和dwarfstack 2.2 解压到同一个文件夹中；

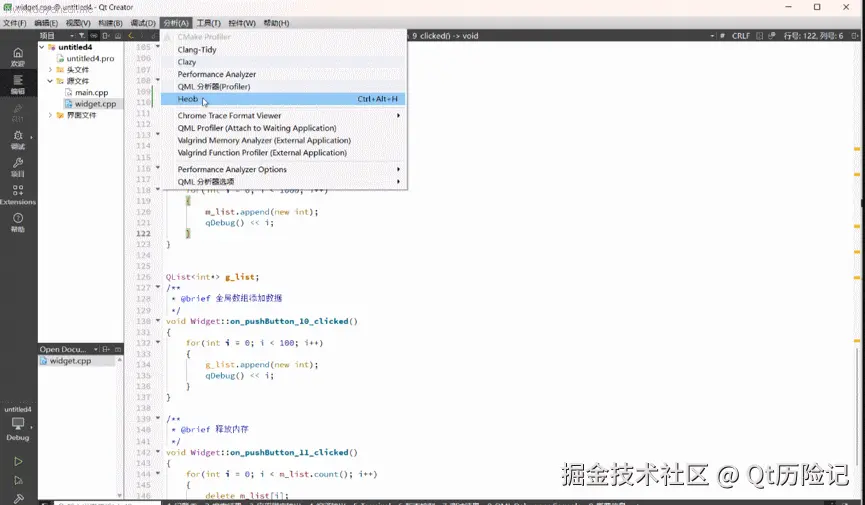

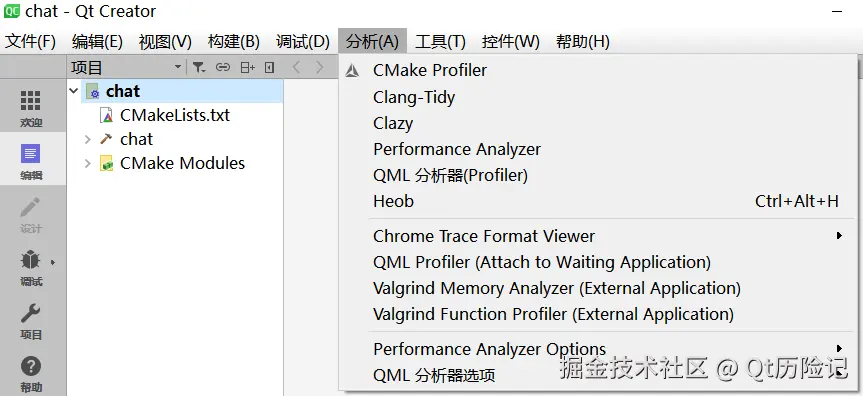

- 打开Qt Creator，选中【分析】【Heob】；
编辑
打开
编辑

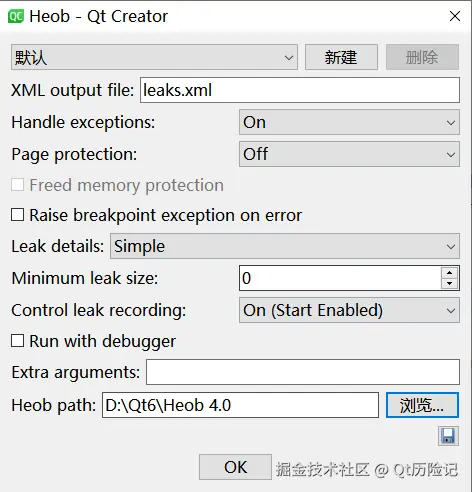

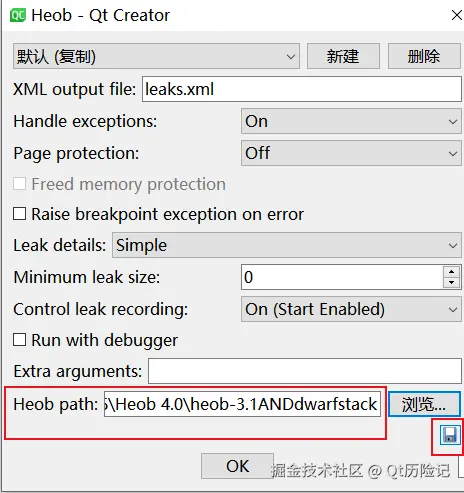

打开Heob窗口后点击【浏览】选择Heob路径，然后点击右下角图标保存配置。
编辑

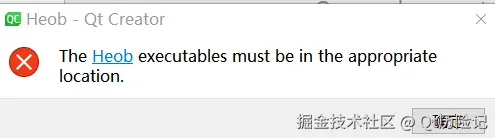

报错
编辑
可能是还没编译成.exe不管了，我们下载一个现成的看看
编辑
可以了
编辑
可以了
编辑
编辑
05、测试

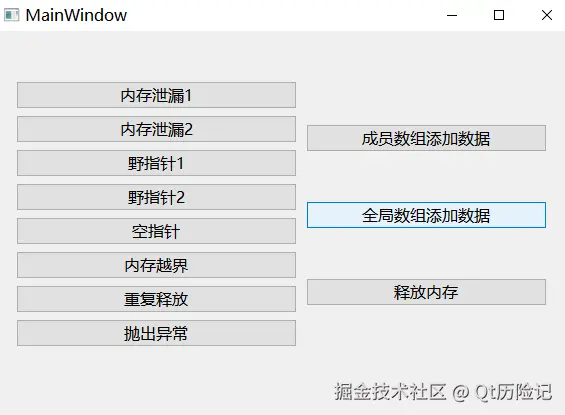

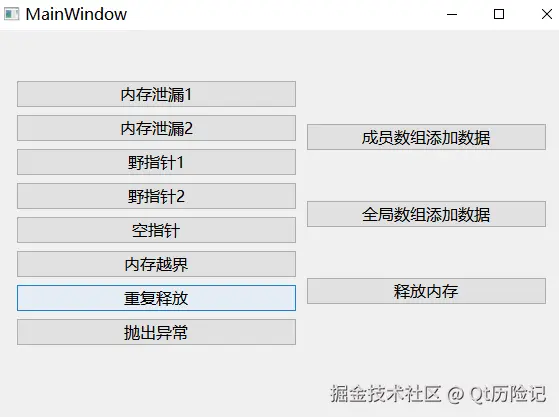

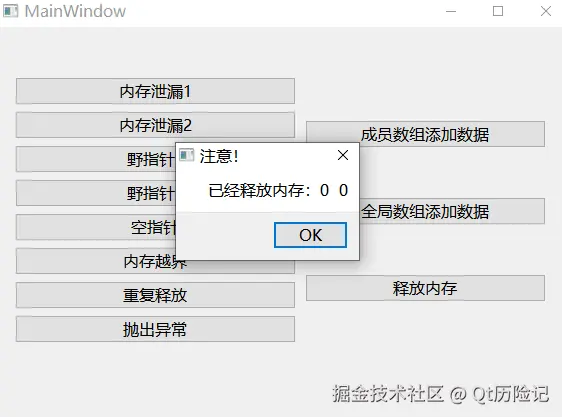

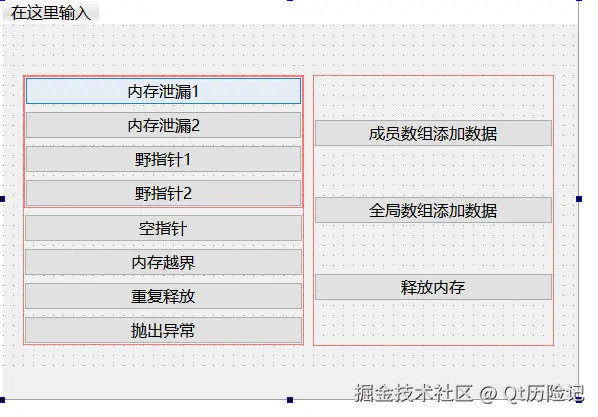

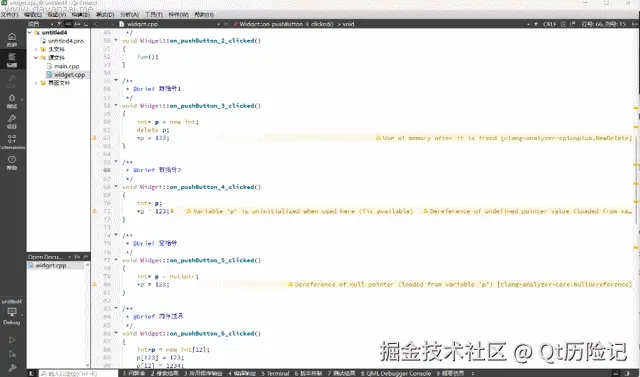

创建一个Qt工程，测试代码如下所
编辑
编辑
#include "mainwindow.h"#include "ui_mainwindow.h"#include <QDebug>#include <QMessageBox>MainWindow::MainWindow(QWidget *parent) : QMainWindow(parent) , ui(new Ui::MainWindow){ ui->setupUi(this);}MainWindow::~MainWindow(){ delete ui;}class Test{public: Test() { p = new int; }private: int* p;};/** * @brief 内存泄漏1 */void MainWindow::on_pushButton_clicked(){ Test* test = new Test(); free(test);}void fun(){ for(int i = 0; i < 1024; i++) { int*p = new int[1000]; qDebug() << p[1]; }}/** * @brief 内存泄漏2 */void MainWindow::on_pushButton_2_clicked(){ fun();}/** * @brief 野指针1 */void MainWindow::on_pushButton_3_clicked(){ int* p = new int; delete p; *p = 123;}/** * @brief 野指针2 */void MainWindow::on_pushButton_4_clicked(){ int* p; *p = 123;}/** * @brief 空指针 */void MainWindow::on_pushButton_5_clicked(){ int* p = nullptr; *p = 123;}/** * @brief 内存越界 */void MainWindow::on_pushButton_6_clicked(){ int*p = new int[12]; p[123] = 123; p[12] = 1234; delete[] p;}/** * @brief 重复释放 */void MainWindow::on_pushButton_7_clicked(){ int*p = new int[12]; p[1] = 123; delete[] p; delete[] p;}/** * @brief 抛出异常 */void MainWindow::on_pushButton_8_clicked(){ throw 123;}/** * @brief 成员数组添加数据 */void MainWindow::on_pushButton_9_clicked(){ for(int i = 0; i < 10000; i++) { m_list.append(new int); qDebug() << i; }}QList<int*> g_list;/** * @brief 全局数组添加数据 */void MainWindow::on_pushButton_10_clicked(){ for(int i = 0; i < 10000; i++) { g_list.append(new int); qDebug() << i; }}/** * @brief 释放内存 */void MainWindow::on_pushButton_11_clicked(){ for(int i = 0; i < m_list.count(); i++) { delete m_list[i]; } for(int i = 0; i < g_list.count(); i++) { delete g_list[i]; } m_list.clear(); g_list.clear(); QMessageBox::about(this, "注意！", QString("已经释放内存：%1 %2").arg(m_list.count()).arg(g_list.count()));}
06、功能使用说明
$ heob64.exe -h
Usage: heob64 [OPTION]... APP [APP-OPTION]...
-oX heob output [1]
-PX show process ID and wait [0]
-cX create new console [0]
-pX page protection [1]
-fX freed memory protection [0]
-dX monitor dlls [3]
-hX handle exceptions [1]
-RX raise breakpoint exception on allocation # [0]
-rX raise breakpoint exception on error [0]
-FX show full path [0]
-lX show leak details [1]
-zX minimum leak size [0]
-kX control leak recording [0]
-LX show leak contents [0]
-H[H] show full help
heap-observer 3.1 (64bit)
`heob64.exe` 是一个用于堆内存观察的工具，通常用于调试内存泄漏和其他内存相关的问题。以下是命令行选项的详细解释：- `-oX`：设置堆观察器的输出方式。`X` 是一个数字，表示不同的输出级别。默认值为 `1`。- `-PX`：显示进程 ID 并等待。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-cX`：为应用程序创建一个新的控制台窗口。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-pX`：设置页面保护级别。`X` 是一个数字，表示不同的保护级别。默认值为 `1`。- `-fX`：设置释放内存的保护级别。`X` 是一个数字，表示不同的保护级别。默认值为 `0`（禁用）。- `-dX`：监控动态链接库（DLL）的加载和卸载。`X` 是一个数字，表示不同的监控级别。默认值为 `3`。- `-hX`：处理异常。`X` 是一个数字，表示是否启用此功能。默认值为 `1`（启用）。- `-RX`：在分配内存时触发断点异常。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-rX`：在发生错误时触发断点异常。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-FX`：显示完整路径。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-lX`：显示内存泄漏的详细信息。`X` 是一个数字，表示是否启用此功能。默认值为 `1`（启用）。- `-zX`：设置最小内存泄漏大小。`X` 是一个数字，表示最小泄漏大小。默认值为 `0`。- `-kX`：控制内存泄漏记录。`X` 是一个数字，表示不同的控制级别。默认值为 `0`（禁用）。- `-LX`：显示内存泄漏的内容。`X` 是一个数字，表示是否启用此功能。默认值为 `0`（禁用）。- `-H[H]`：显示完整的帮助信息。`H` 可以重复使用以显示更详细的帮助。### 示例用法假设你想调试一个名为 `myapp.exe` 的应用程序，并希望启用内存泄漏检测和详细输出，可以使用以下命令：```bashheob64.exe -o1 -l1 myapp.exe```这将启动 `myapp.exe` 并在程序结束时显示内存泄漏的详细信息。### 注意事项- 使用 `heob64.exe` 时，建议在调试环境中运行，以便更好地捕获和分析内存问题。- 某些选项可能会影响程序的性能，因此在生产环境中使用时要谨慎。如果你需要更详细的帮助信息，可以使用 `-HH` 选项来查看完整的帮助文档。

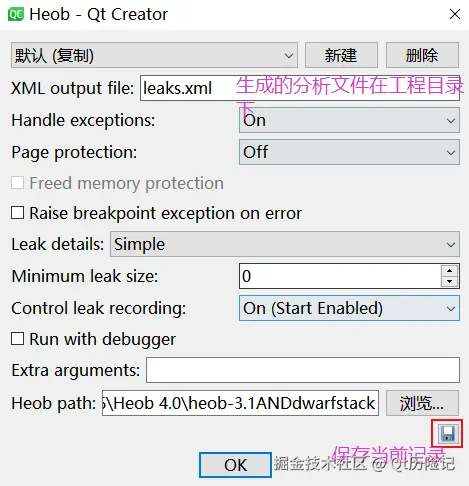

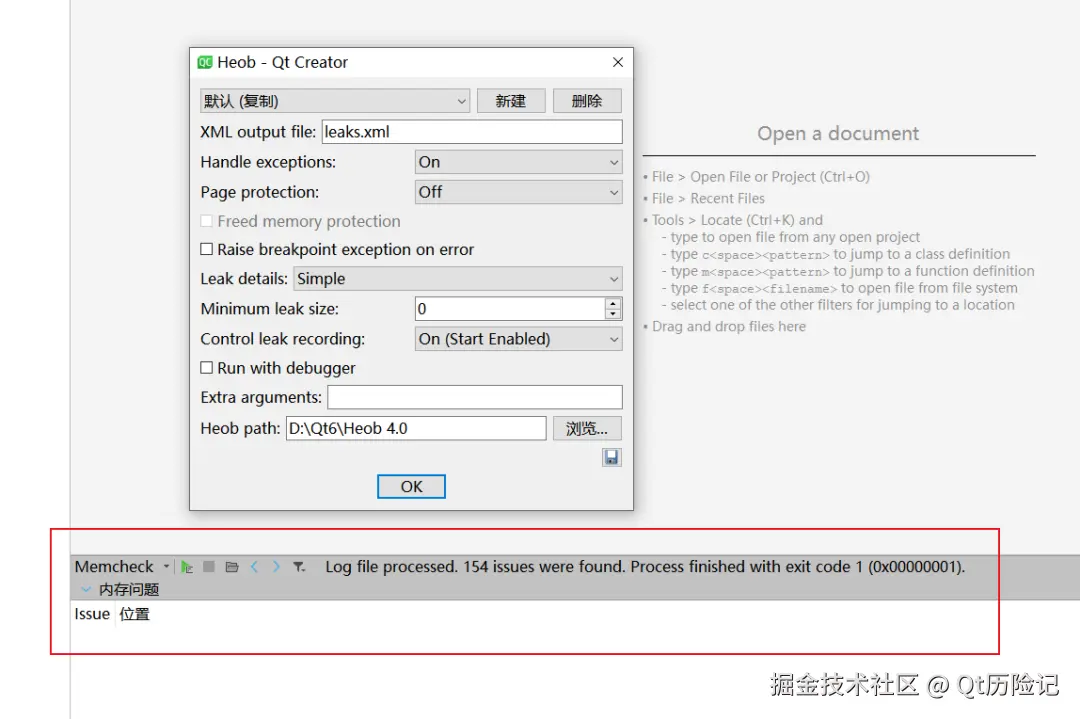

点击【新建/删除】可以创建新的配置文件；
点击右下角软盘图标可以保存配置，配置文件保存在QtProject\leaks.xml文件中；
点击【OK】开始进行分析。
Heob Path：下载解压的Heob.exe文件路径；

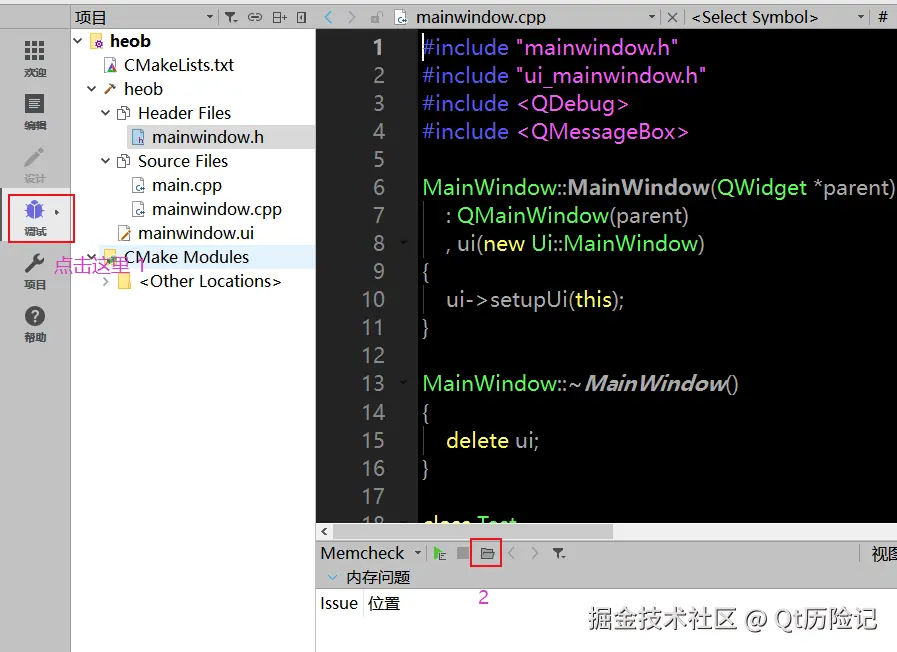

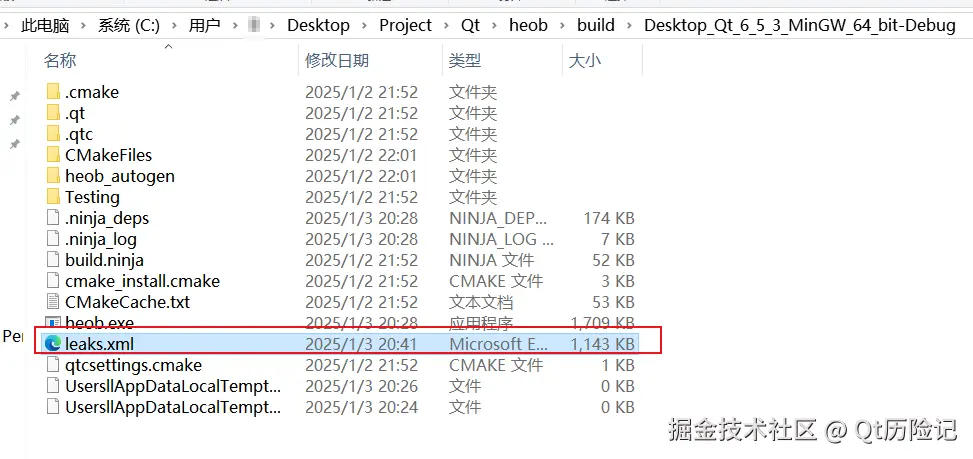

XML output file: 生成的xml文件名称，使用的相对路径，在可执行程序路径下，后续可通过【调试】窗口中的文件夹图标加载生成的xml文件；
编辑
如果想更改目录这样操作
编辑
08、Handle exceptions
开关的作用：
编辑

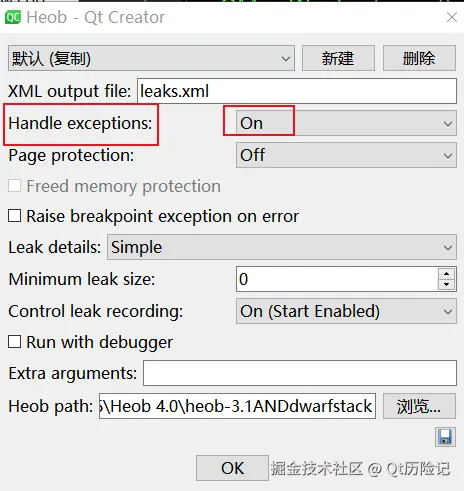

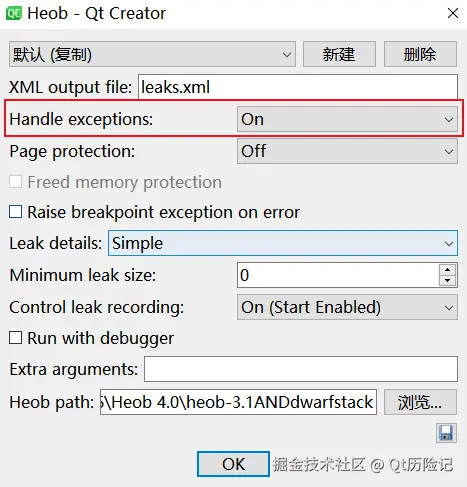

Handle exceptions：设置出现异常时的处理方式
1.设置为On则使用Heob处理，出现异常时程序退出，在调试窗口显示出现异常的信息；
编辑
点击OK测试
弹出界面
编辑

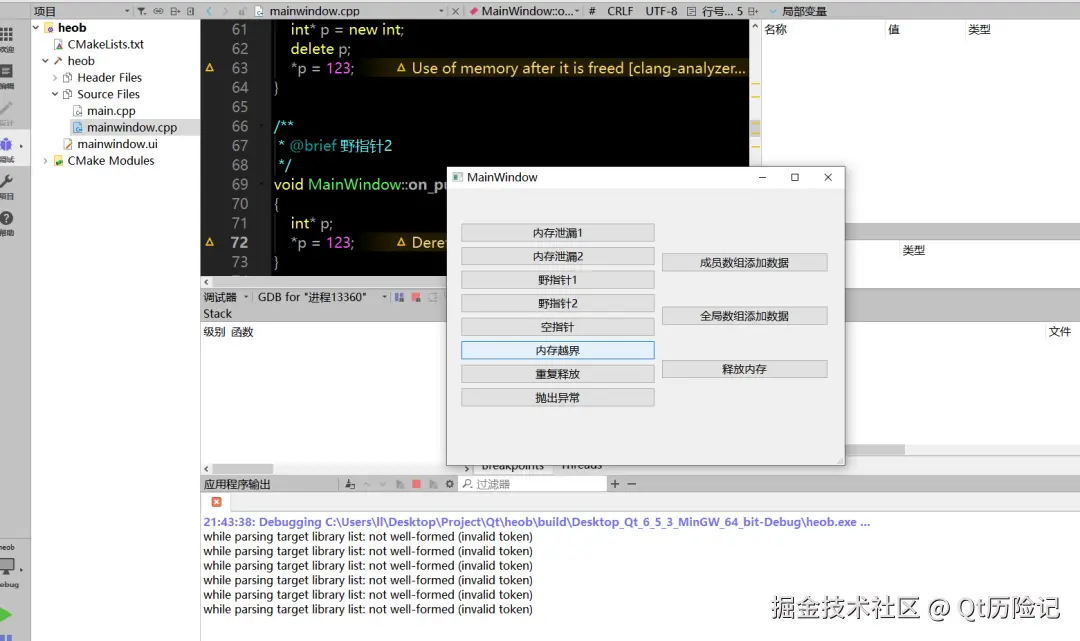

【黑色界面后面再说】我们测试一下按钮，记得勾选需要捕获的异常
编辑

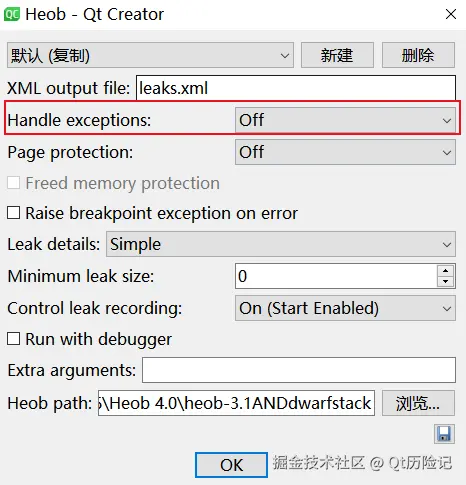

2.设置为Off则在出现异常时，会使用事后调试器进行调试。
编辑
【点击OK】
编辑

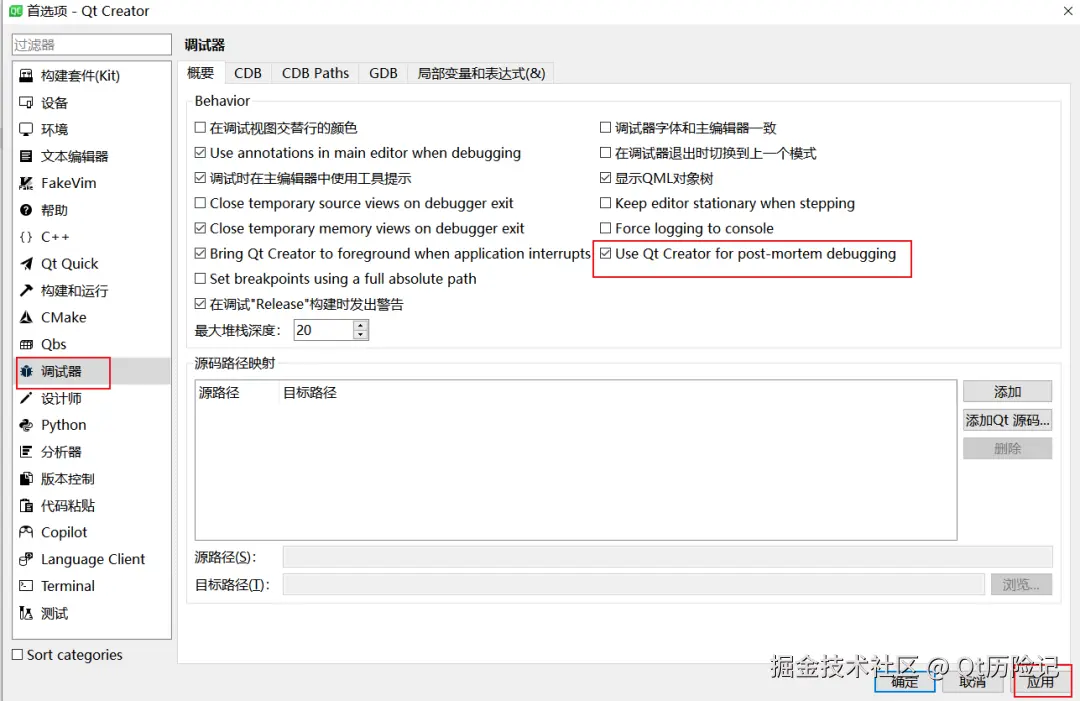

【设置一下】在使用 Qt Creator 进行崩溃后的调试（post-mortem debugging）
编辑

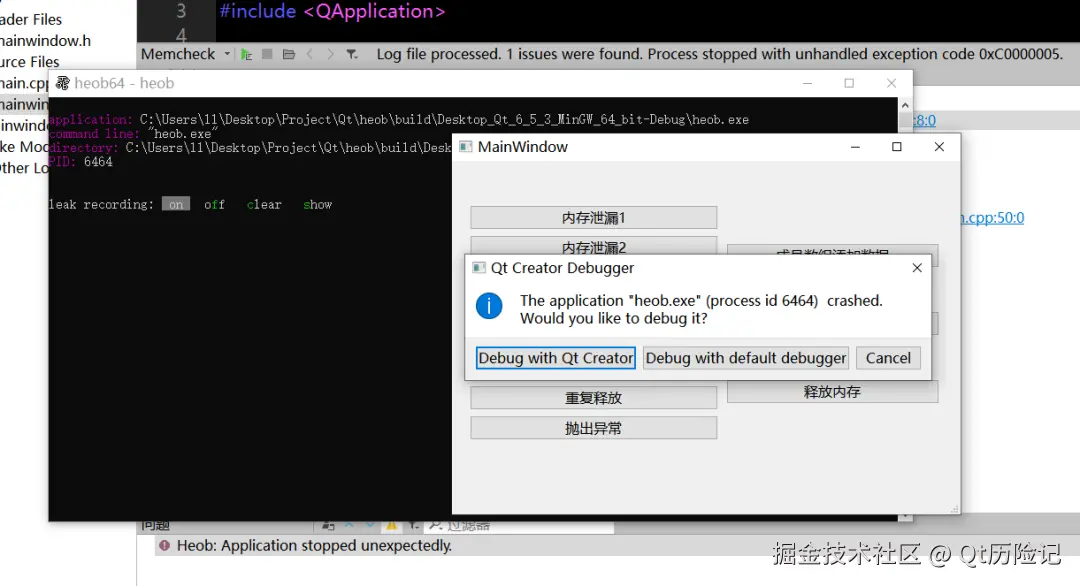

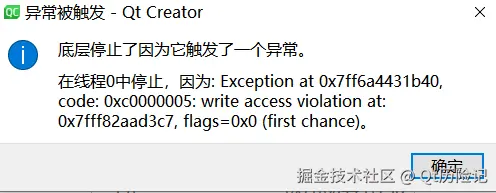

点击【空指针】弹出，点击默认
编辑
弹出
编辑
关闭窗口都会生成一个文件
编辑
我们复制所有文件内容，丢给fitcode的AI分析一下。
通过GDB也可以测试这些问题
编辑
gif
编辑
3.设置为Only则禁用所有Heob功能，除了安装异常处理程序。如果应用程序崩溃，则只显示崩溃的堆栈跟踪，不检测内存泄漏。因此，当在控制台上使用Heob或为子进程运行Heob时，此选项非常有用。
略
9、Run with debugger

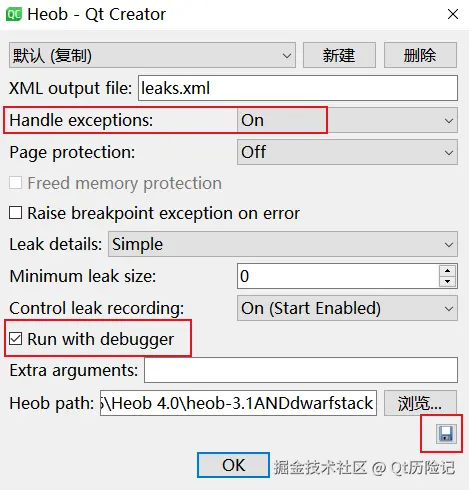

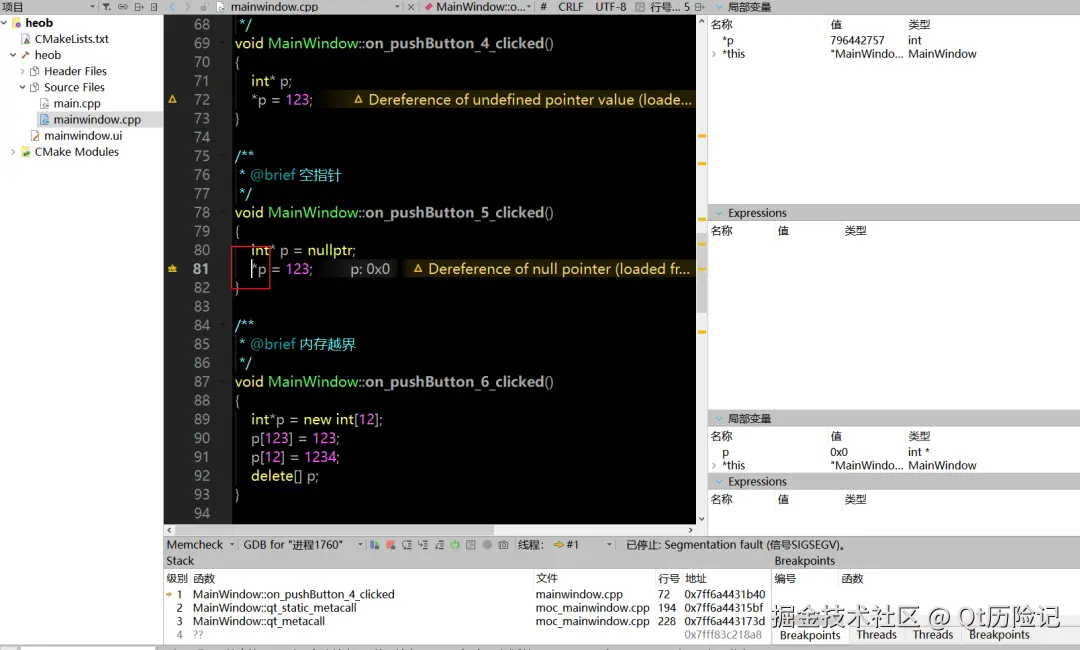

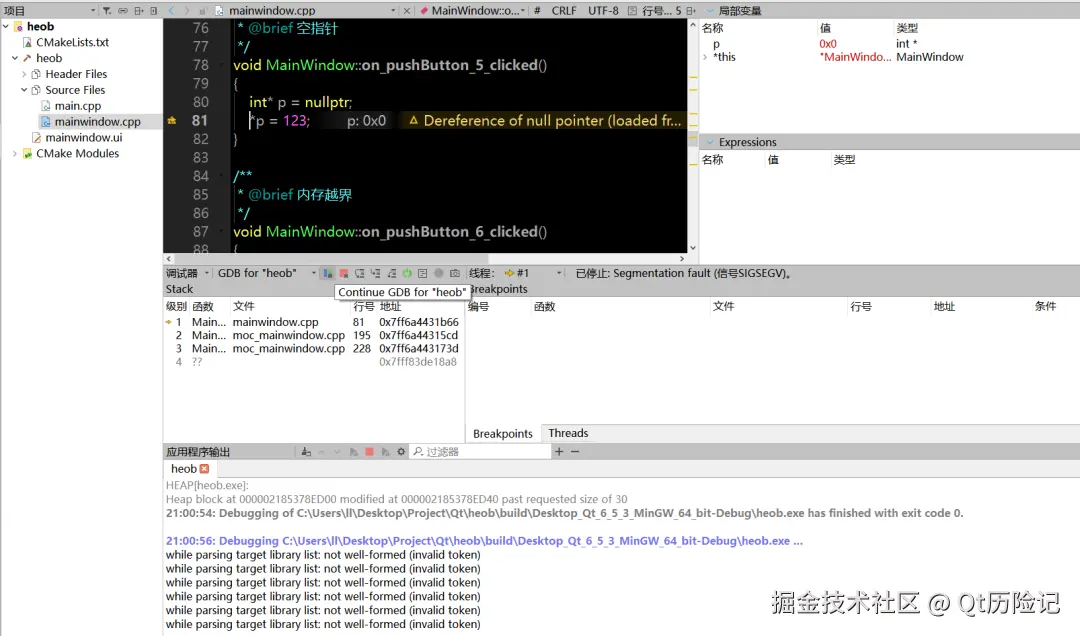

Run with debugger： 勾选上后会以Debug调试模式运行，当出现异常（例如空指针野指针）时会触发断点，定位到出现异常的位置；
编辑
编辑
光标跳动位置就是问题点
编辑
10、Raise breakpoint exception on error
Raise breakpoint exception on error：表示出现异常时触发断点，（主要用于重复释放）
1.如果没勾选，则出现重复释放、内存越界等问题时，不会触发异常断点，会将检测结果写入文件；【写入文件-勾选】
编辑
【文件自己分析】
2.如果勾选上后，并且勾选了Run with debugger，则出现重复释放、内存越界等问题时，将会触发异常断点；【只用这个可以检查空指针、野指针等】
编辑
gif
11、Page protection
Page protection： 这个功能更适合用于检测内存越界、野指针；
1.选择OFF时更适合检测内存泄漏；
2.选择After后会在分配的内存块末尾设置一个保护页，当访问到这个保护页时就会触发异常，从而识别出野指针、内存越界；
编辑
【点击】
编辑
编辑
【定位成功】
3.选择Before则会再分配的内存块前设置一个保护页；
这个功能会消耗内存、降低检查速度，建议仅用于64位或短时间运行的程序。
12、Freed memory protection

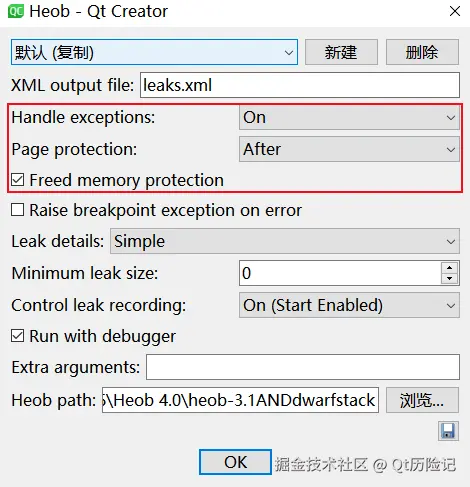

- Freed memory protection： 这个功能会增加释放内存保护功能，已经释放的内存就不会再被使用，对于检测野指针、重复释放问题有用，但是会大量消耗内存。
编辑

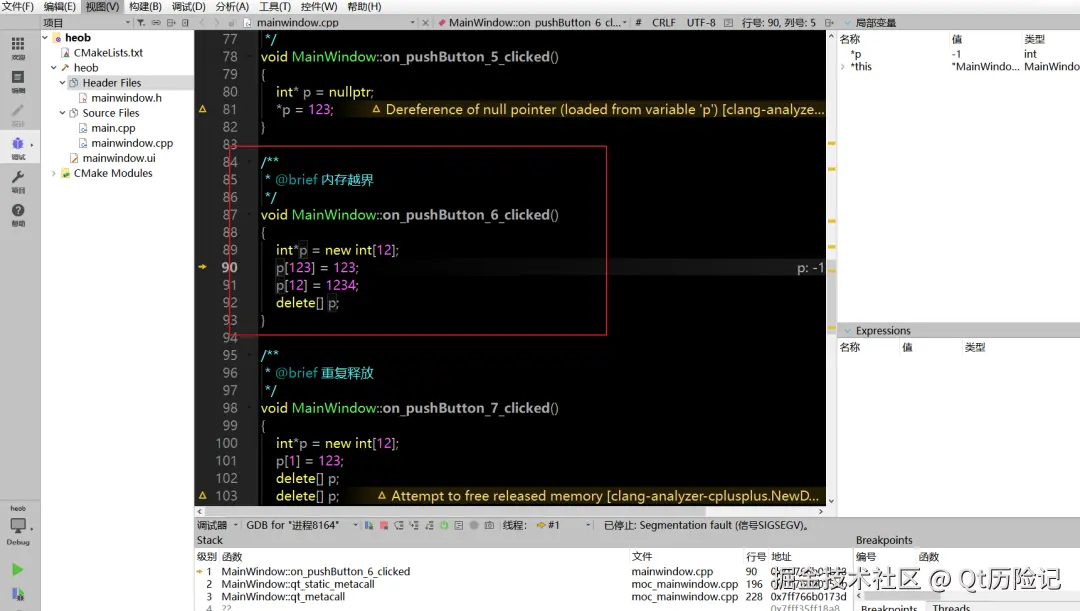

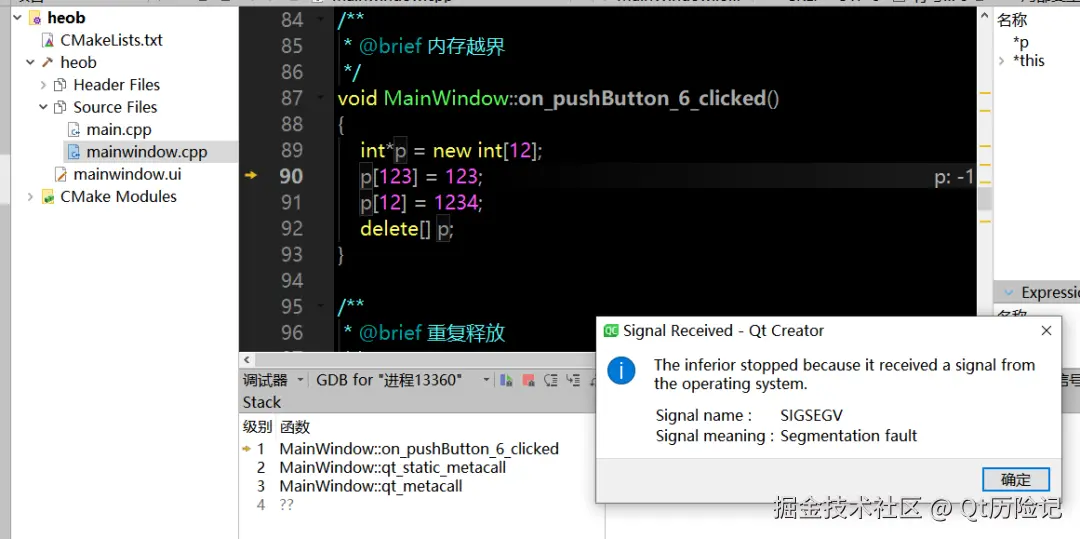

点击内存越界，自动定位到这里
编辑
13、Leak details

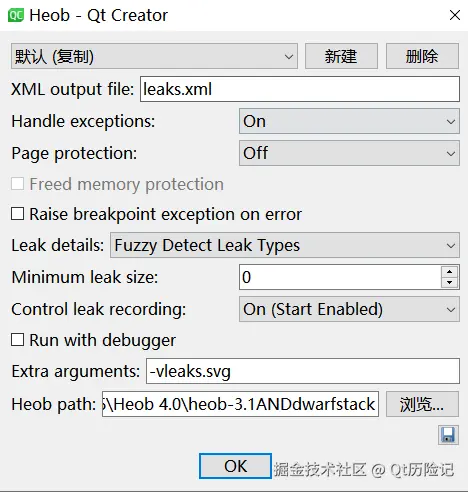

Leak details： 这个选项用于设置程序退出时融合处理收集到的内存泄漏数据，不同的设置影响分析结果和处理速度；
None：表示不收集内存泄漏数据，所以退出时速度最快；
Simple：表示将所有未释放的内存写入结果文件，速度最慢，生成的xml文件也最大，所有内存泄漏分析结果都会被记录为16 bytes in 1 blocks are lost in loss record 196 of 209 (#2513)，无法通过过滤器进行过滤；
Detect Leak Types：会记录所有确定的直接内存泄漏、间接内存泄漏到文件中，速度会快一些；
Detect Leak Types (Show Reachable) ：除了记录所有确定的直接内存泄漏、间接内存泄漏到文件中，还会将可能存在内存泄漏的结果记录到文件中，可以通过过滤器中【可能的内存泄漏】选项过滤；Fuzzy
Detect Leak Types：选择模糊检测泄漏类型来标记内存块，或者它们是否引用了任何地址。当使用一些自定义分配器（例如：ffmpeg的av_malloc()）时，此选项很有用，检测结果最少，只保留最有可能内存泄漏的记录，速度快，生成的文件小；
Detect Leak Types (Show Reachable) ：与Fuzzy Detect Leak Types类似，不过会将其它的记录认为是可能存在的内存泄漏，也会记录到文件中，可以通过过滤器中【可能的内存泄漏】选项过滤。
【具体每一个效果怎么样，大家多训练】这里只是演示一下
编辑
14、Minimum leak size
- Minimum leak size： 设置记录内存泄漏的最小字节数，低于设置值的内存泄漏不会被记录；
15、Control leak recording
Control leak recording：控制记录内存泄漏的开关、记录时间段等，更加灵活的记录分析内存泄漏的功能（例如记一个数组不断添加堆内存数据，很长一段时间才会释放一次，这种就是特殊情况的内存泄漏，就可以通过n/f快捷键来控制检测）；
OFF：关闭终端，始终开启内存泄漏记录；
On (Start Disabled) ：打开终端，Heob启动时不记录内存泄漏，可在终端中进行控制；
On (Start Enabled) ：打开终端，Heob启动时就开始记录内存泄漏，并且可在终端中进行控制。
编辑
16、Extra arguments

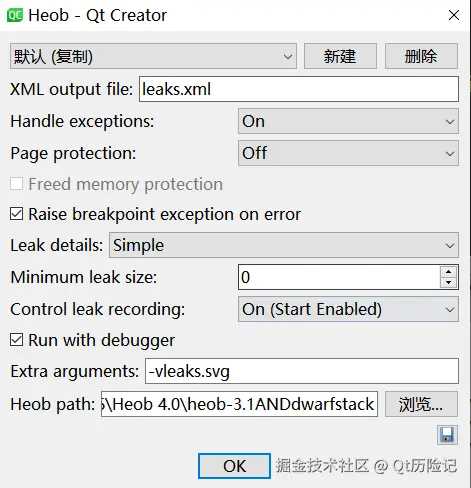

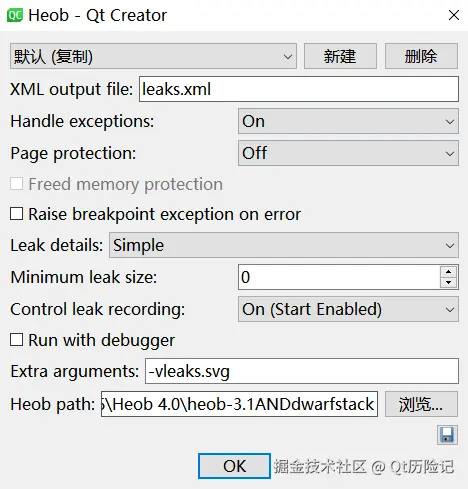

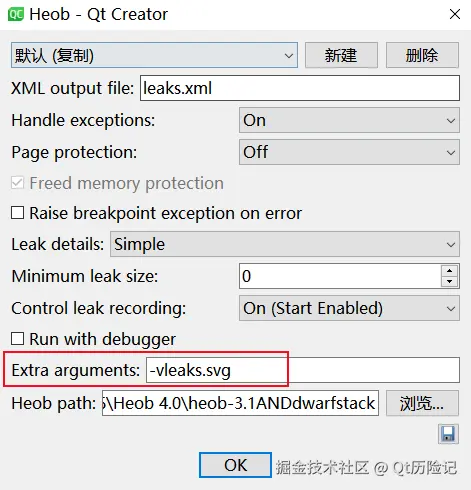

用于输入运行其它Heob参数，例如输入

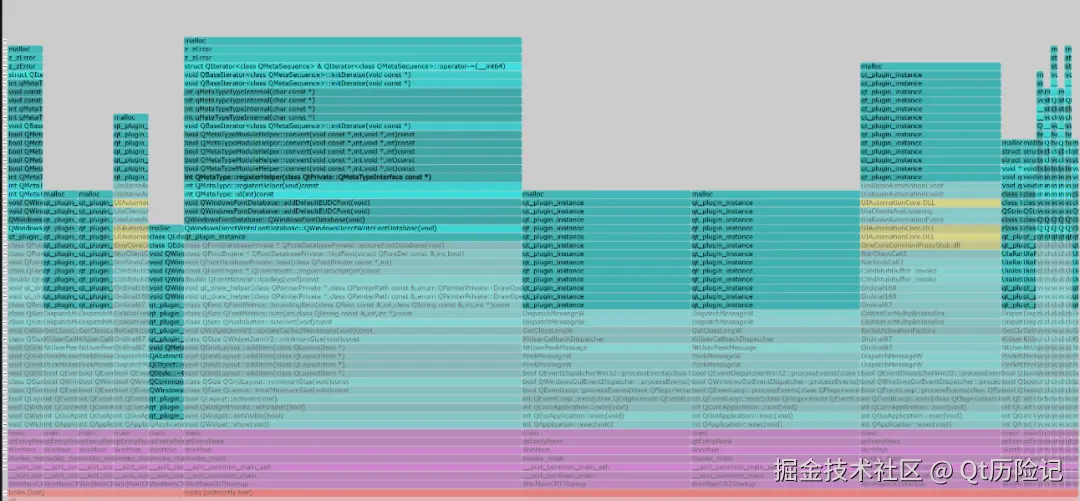

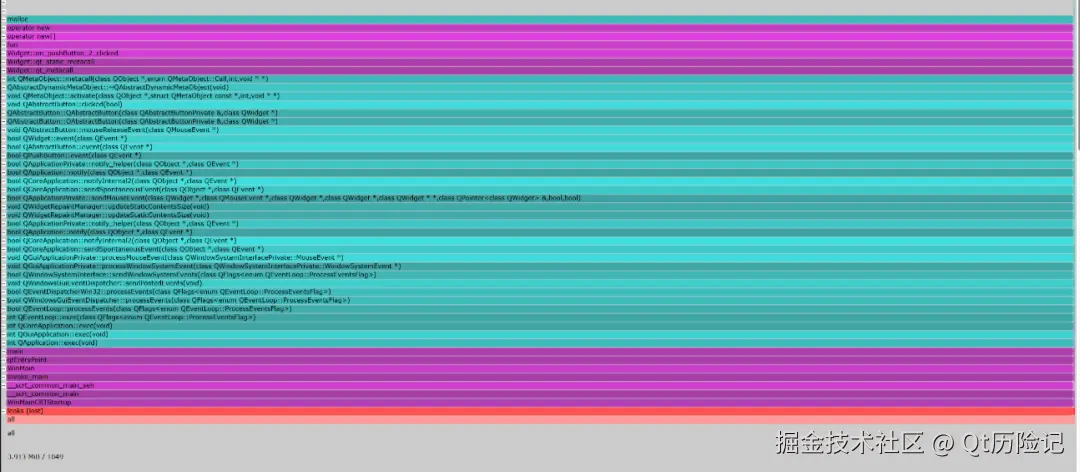

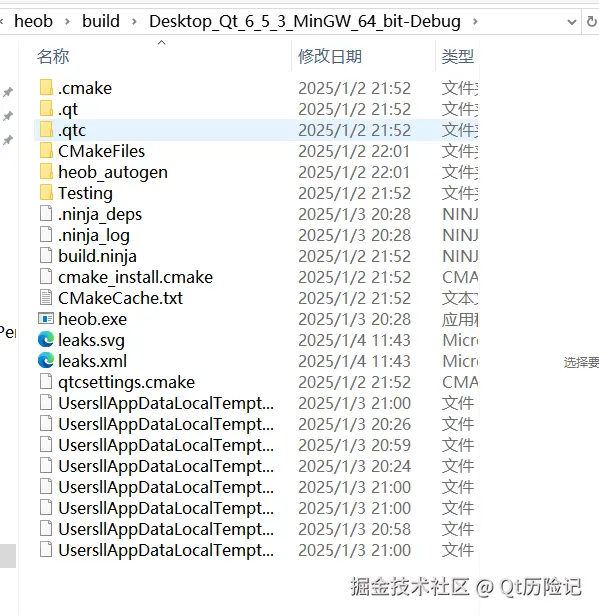

-vleaks.svg会将检测结果生成svg矢量图；
编辑
编辑
编辑
编辑
17、带大家实操一遍
【1】使用Heob分析qt 程序 内存泄漏
打开测试代码，使用MSVC编译器、Debug模式进行编译，保留pdb符号表；
编译生成可执行程序；
点击【分析】【Heob】【OK】启动程序进行分析；
当程序运行后分别点击【泄漏1】【泄漏2】按键，然后退出程序，程序退出后会将分析结果生成位leaks.xml文件，并在调试窗口显示检测到的内存泄漏；

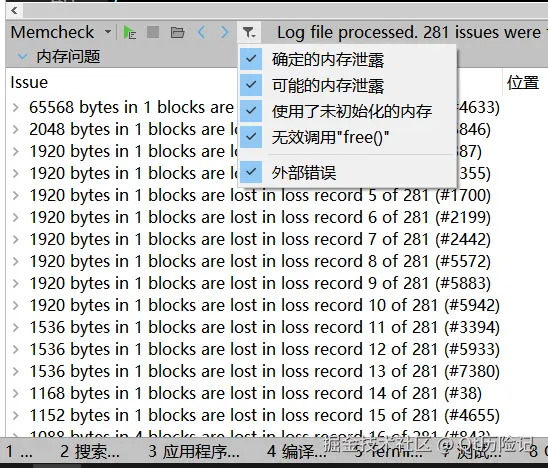

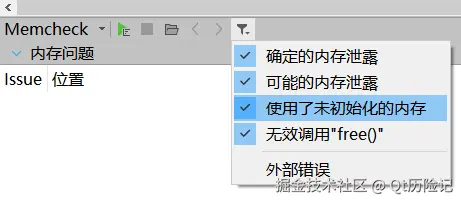

生成的检测结果会有许多动态库中的误报，可以点击调试窗口上的过滤图标，取消勾选【外部错误】项（如果MSVC版本<=2017则勾选外部错误）；
编辑
编辑

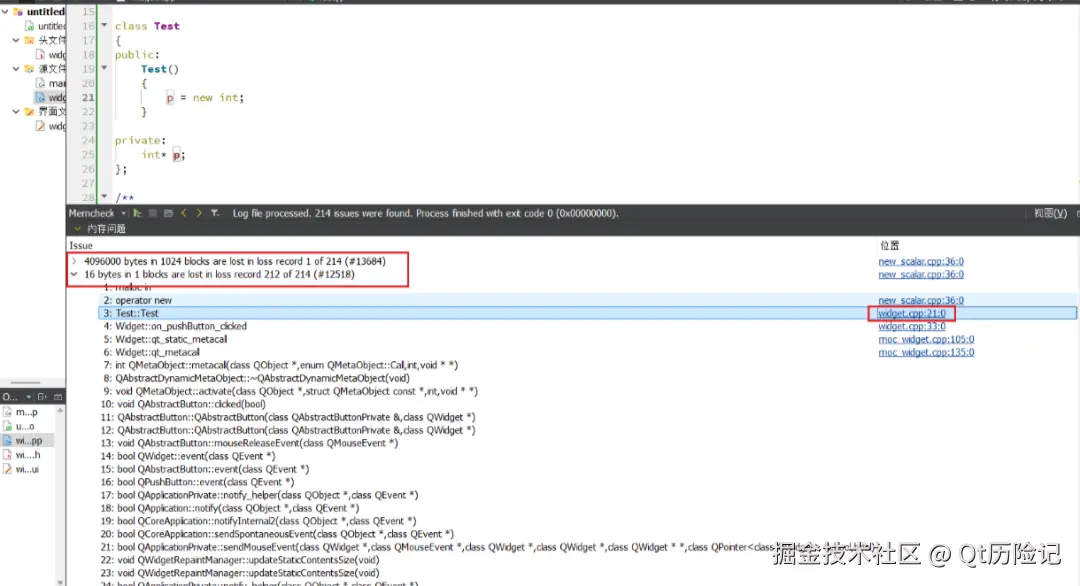

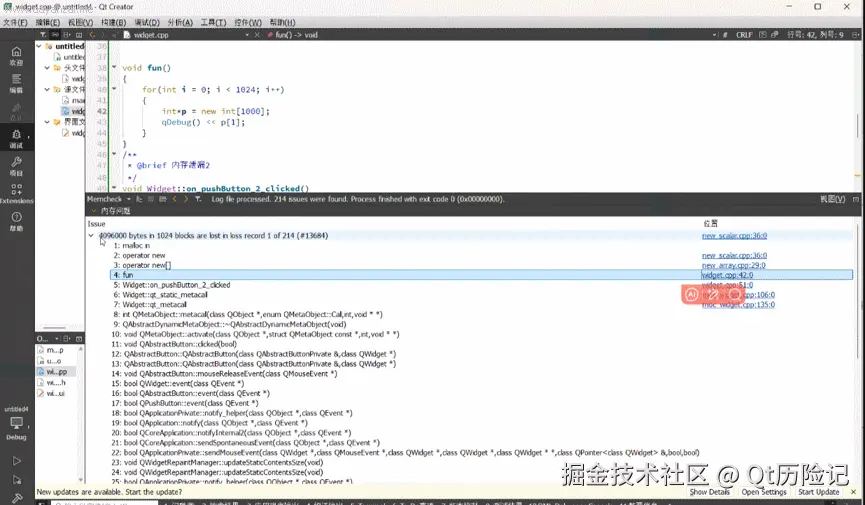

检测结果如下所示，出现两个内存泄漏，大小分别是409600字节和16字节。
编辑
【2】使用Heob检测qt 程序 野指针/内存越界
- 打开Heob窗口；

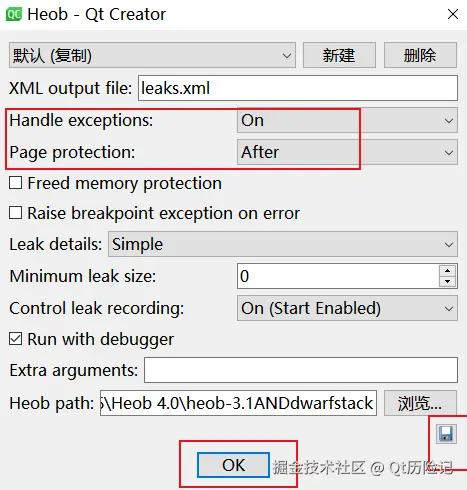

- 将Page protection选为【After】或者【Before 】；
- 点击开始检测，运行野指针代码就可以成功捕获到野指针异常。
- 由于野指针、内存越界都是不可恢复的异常，所以检测到这类异常后会直接终止Heob。
编辑

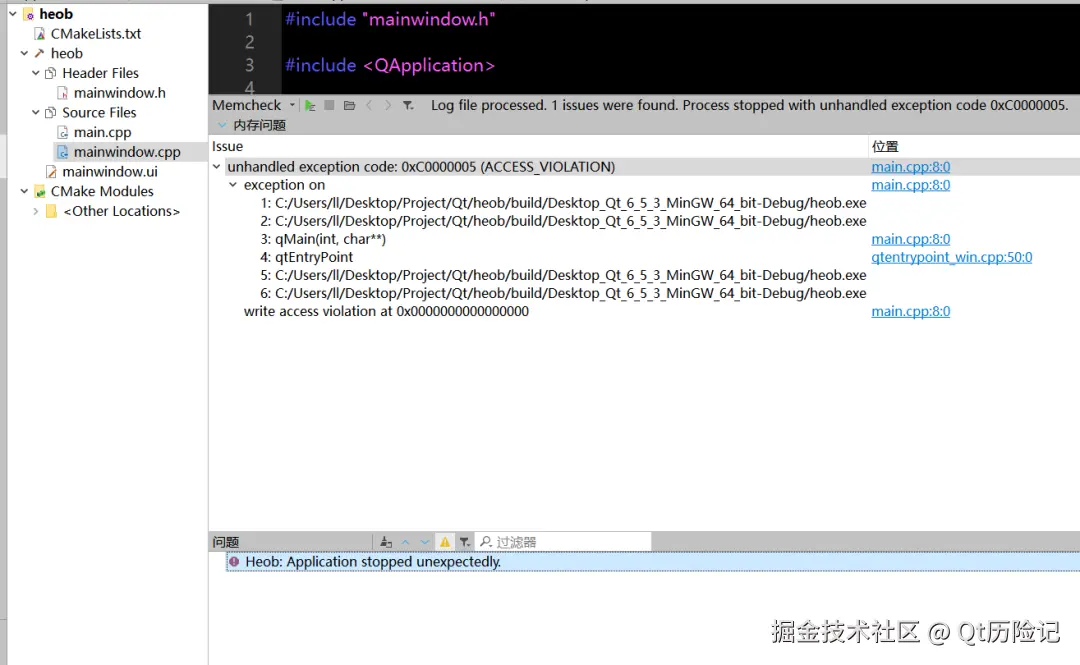

使用Heob检测qt 程序 空指针 /throw抛出异常
打开Heob窗口；
使用默认设置；
点击开始检测，运行野指针代码就可以成功捕获到空指针、抛出异常。
由于空指针异常无法恢复，检测到后会终止Heob；
如果throw抛出异常后没有被try捕获，则会被Heob检测到，并触发终止，如果被try捕获，则Heob无法检测。
编辑
编辑
使用Heob检测qt 程序 重复释放
打开Heob窗口；

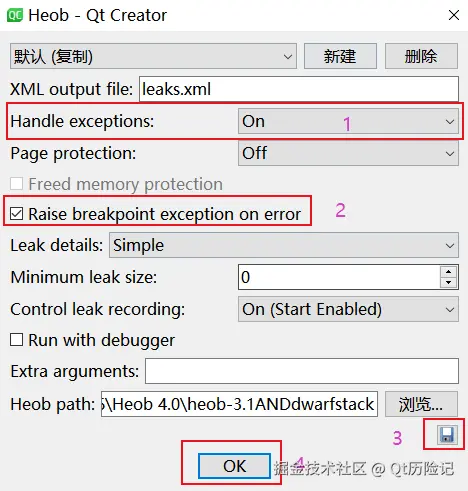

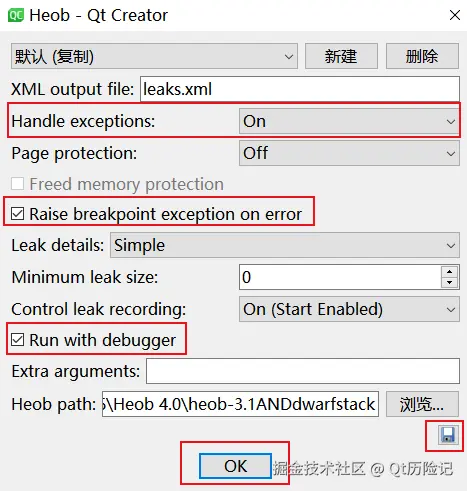

勾选Raise breakpoint exception on error： 表示出现异常时触发断点，如果不勾选就只会保存到检测结果；
再勾选Run with debugger ，在出现重复释放异常时，就会触发断点，进入调试。
编辑
编辑
编辑
使用Heob检测qt 程序 长生命周期式内存泄漏
这里的长生命周期式内存泄漏不同于普通内存泄漏使用new分配了而没有delete；
长生命周期内存泄漏指使用new分配了内存，过了很长时间才会delete，例如成员指针、全局变量、静态变量等；
这类内存泄漏会更加难以排查，也容易造成严重问题。
测试方法1： 无法检测到长生命周期内存泄漏
打开Heob进行检测；
点击按键，向成员数组中new大量变量；
过一段时间后再释放成员数组中的所有内存；
无法检测到出现内存泄漏；
编辑
编辑
测试方法1： 无法检测到长生命周期内存泄漏
打开Heob窗口；

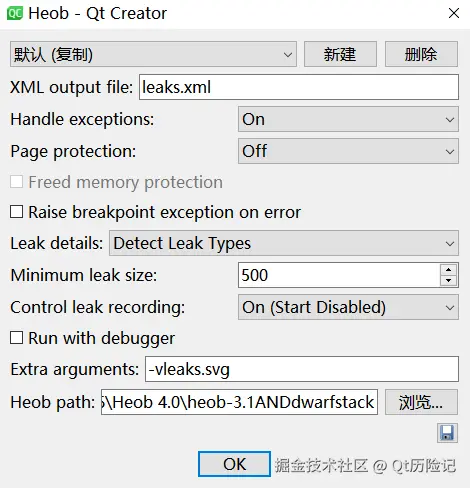

如下图所示，选择Detect Leak Types（不必须），避免文件写入太多内存，检测大小设置为500字节（不必须），选择On(Start Disabled)，在程序启动前不记录，在运行过程中通过终端命令行控制开始/结束记录的时机；
编辑
点击【OK】启动Heob；

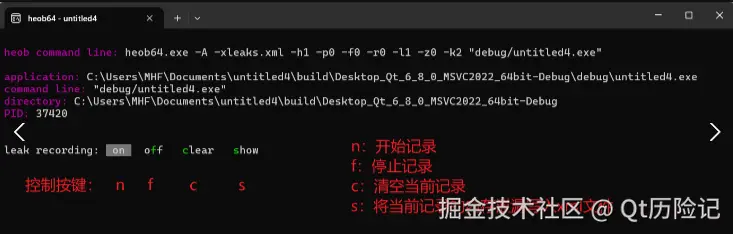

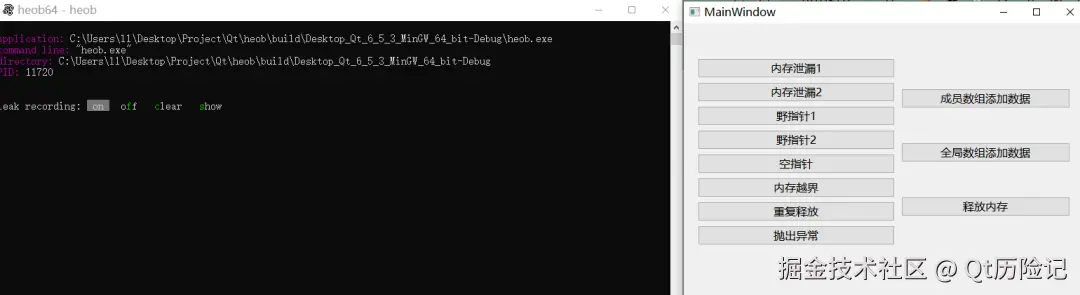

程序运行后按下
n键开始记录；
编辑
然后在程序中分别给成员数组、全局数组分配内存；
编辑

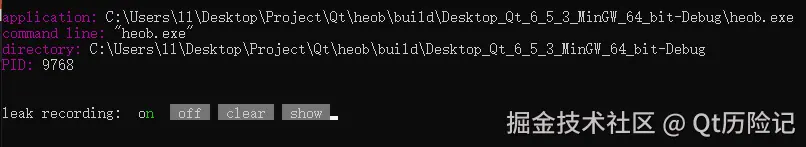

在终端按下
f键停止记录，并按下s键将当前内存泄漏分析结果写入文件；
编辑
编辑
然后点击按键释放数组分配的内存；
编辑
编辑
退出程序后就可以看见检测到的内存泄漏了。
在这里操作
编辑
编辑
| Heob源地址（需要自己编译成.exe） | github.com/ssbssa/heob |
| 下载dwarfstack.dll | github.com/ssbssa/dwar… |
| Qt官方文档 | doc.qt.io/qtcreator/c… |
| Qt官方文档 | doc.qt.io/qtcreator/c… |
