这段文字描述了PCI Express中事务层包（TLP）头部的常见字段。TLP头部是数据包的核心，它包含了很多控制信息，用于确保数据正确传输和处理。
1. TLP格式和类型
每个TLP数据包都有一个头部（Header），头部包含两个非常重要的字段：
• Fmt (Format)：表示TLP的格式。它指示该TLP头部的大小，以及是否包含数据负载。比如：
○ 000b 表示3字（32位）头部，没有数据；
○ 010b 表示3字头部，后面跟着数据负载；
○ 100b 表示是一个TLP前缀（不包含数据）。
• Type (Type)：表示TLP的类型。它标识了数据包的类型，并影响数据包如何在交换机中路由。不同的TLP类型有不同的功能（如内存读请求、内存写请求、I/O请求等）。
2. Traffic Class (TC)
• Traffic Class (TC)：这是一个3位的字段，表示流量类别。它用于区分不同的传输流。可以通过它来进行优先级调度，比如有些数据包可能需要优先处理。
3. 轻量级通知（LN）
• Lightweight Notification (LN)：这是一个标志位，用来表示内存请求是否是轻量级的读取（LN Read）或写入（LN Write），或者完成是否是轻量级的完成。
4. TLP处理提示（TH）
• TLP Hints (TH)：这是一个标志位，表示TLP头部中是否包含TLP处理提示（TPH）。TLP处理提示是一些额外的信息，可能会影响数据包的处理方式。
5. 属性字段（Attr）
• Attr[1:0] 和 Attr[2]：这两个字段用于指定事务的属性，比如请求的权限、传输的性质等。它们通常用于控制数据传输的细节。
6. TLP摘要（TD）
• TLP Digest (TD)：这是一个标志位，指示该TLP是否包含TLP摘要（数据完整性校验信息）。如果设置为1，表示该TLP包含一个双字（Double Word）大小的摘要，用于数据校验。
7. 错误中毒（EP）
• Error Poisoned (EP)：这是一个标志位，表示该TLP是否是中毒的。如果一个数据包被标记为“中毒”，意味着它在传输过程中可能出现了错误，接收方应当丢弃这个数据包。
8. 数据长度（Length）
• Length[9:0]：表示数据负载的长度，单位是双字（DW）。长度字段指定了TLP数据部分的大小，指示接收方该接收多少字节的数据。如果TLP没有数据负载，这个字段的值通常为0。

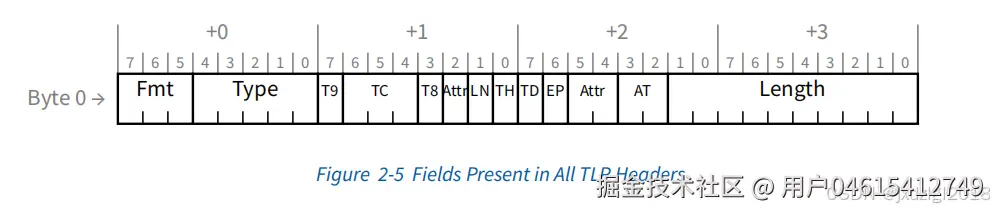

9. TLP头部字段的布局
• 在TLP头部的第一个字节中（Byte 0），Fmt和Type字段指示了数据包的基本格式和类型。
• 接下来的一些字节（Byte 1和Byte 2）会根据格式和类型的不同，包含不同的字段。比如，TC、LN、TH等字段。
• Length字段占据Byte 2和Byte 3，指示数据负载的大小。
10. TLP类型
TLP的类型决定了数据包的具体功能。不同类型的TLP执行不同的操作。下面列出一些常见的TLP类型：
• MRd：内存读请求（Memory Read Request）。
• MWr：内存写请求（Memory Write Request）。
• CfgRd：配置读取请求（Configuration Read）。
• Msg：消息请求（Message Request）。
• Cpl：没有数据的完成包（Completion without Data）。
• CplD：有数据的完成包（Completion with Data）。
• FetchAdd、Swap、CAS：原子操作请求类型（如“获取并加”、“交换”）。
11. TLP长度编码（Length[9:0]）
TLP数据的长度是以双字（DW）为单位进行编码的。比如：
• 00 0000 0001b 表示1个双字（DW）的数据；
• 00 0000 0010b 表示2个双字（DW）；
• 11 1111 1111b 表示1023个双字（DW）。
12. 总结
这些字段组合在一起，构成了每个TLP数据包的头部，用于描述该包的类型、大小、属性、流量控制信息等。这些信息是确保PCI Express系统能够高效、可靠地传输数据的关键。理解这些字段有助于深入了解PCI Express协议的工作原理，特别是在数据包如何传递和处理的层面。
通过这些字段，设备可以知道：
• 该如何解析包头并处理数据；
• 是否需要执行特殊的操作（如中毒检查、数据校验等）；
• 如何确定数据包的大小、类型，以及是否包含数据等。
