引言
在当今信息爆炸的时代，数据可视化成为了一种强有力的工具，能够帮助我们直观地理解和分析复杂的数据集。本文将利用Python的Pyecharts库，对国防科技大学2016年的录取分数数据进行可视化分析。通过图表展示，我们可以清晰地看到不同省份的录取分数分布情况，为考生和家长提供有价值的参考信息。
数据准备
首先，我们需要准备好国防科技大学2016年的录取分数数据。数据包含以下字段：省份、理科一本线、工程技术类最高分、工程技术类最低分、工程技术类平均分、学历教育合训类最高分、学历教育合训类最低分、学历教育合训类平均分。以下是部分数据示例：
| 省份 | 理科一本线 | 工程技术类最高分 | 工程技术类最低分 | 工程技术类平均分 | 学历教育合训类最高分 | 学历教育合训类最低分 | 学历教育合训类平均分 |
|---|---|---|---|---|---|---|---|
| 北京 | 548 | 662 | 607 | 629 | 613 | 570 | 592 |
| 天津 | 512 | 659 | 634 | 649 | 600 | 537 | 567 |
| 河北 | 525 | 682 | 654 | 667 | 669 | 640 | 649 |
| 山西 | 519 | 639 | 617 | 625 | 638 | 579 | 599 |
| 内蒙古 | 484 | 641 | 615 | 627 | 623 | 558 | 597 |
| 辽宁 | 498 | 660 | 624 | 637 | 641 | 607 | 621 |
| 吉林 | 530 | 658 | 639 | 649 | 634 | 599 | 615 |
| 黑龙江 | 486 | 667 | 623 | 641 | 628 | 580 | 600 |
详细数据参考国防科技大学招生官网www.nudt.edu.cn/bkzs/xxgk/l… 或者联系我。
Pyecharts简介
Pyecharts是一个用于生成Echarts图表的Python库。Echarts是一个使用JavaScript实现的开源可视化库，能够生成丰富的交互式图表。Pyecharts通过将Echarts的图表转化为Python代码，使得在Python环境下也能方便地生成高质量的图表。
数据可视化分析
接下来，我们将使用Pyecharts库对国防科技大学2016年的录取分数数据进行可视化分析。 首先导入数据并对数据中的异常值进行清洗，具体代码如下：
import numpy as np
import pandas as pd
data = pd.read_excel("data.xlsx")
def replace_mean(df,col='A'):
"col列中的'/'用这一列的均值来替换"
df[col] = df[col].replace('/', np.nan)
mean_A = df[col].mean(skipna=True)
df[col].fillna(mean_A, inplace=True)
for col in ['学历教育合训类最高分','学历教育合训类最低分','学历教育合训类平均分']:
replace_mean(data,col)
1. 省份理科一本线分布图
首先，我们绘制一个柱状图，展示不同省份的理科一本线分布情况。
from pyecharts import options as opts
from pyecharts.charts import Bar
c = (
Bar()
.add_xaxis(data['省 份'].tolist())
.add_yaxis("理科一本线", data['理科一本线'].tolist())
.set_global_opts(title_opts=opts.TitleOpts(title="国防科技大学2016年理科一本线录取分数", subtitle="各省分数情况分布"))
.render("bar_base.html")
)

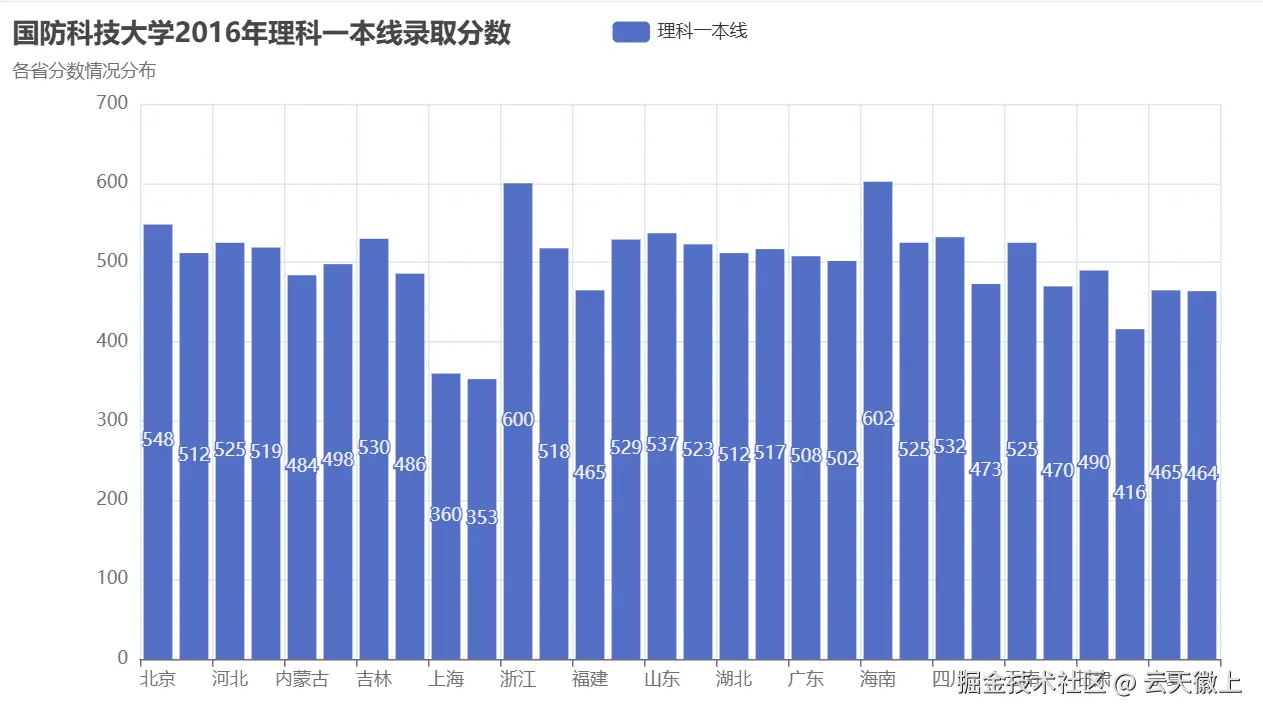

生成的柱状图清晰地展示了不同省份的理科一本线分布情况。可以看到，海南的理科一本线最高，达到了602分，而江苏的理科一本线最低，为353分，但各个地方的总分不同，需要做具体分析，这里就是展示一组数据而已，具体结果不具有参考性。
2. 工程技术类录取分数分布图
接下来，我们绘制三个折线图，分别展示工程技术类的最高分、最低分和平均分的分布情况。
import pyecharts.options as opts
from pyecharts.charts import Line
x_data = data['省 份'].tolist()
(
Line()
.add_xaxis(xaxis_data=x_data)
.add_yaxis(
series_name="'理科一本线'",
stack="总量",
y_axis=data['理科一本线'].tolist(),
label_opts=opts.LabelOpts(is_show=False),
)
.add_yaxis(
series_name="工程技术类最高分",
stack="总量",
y_axis=data['工程技术类最高分'].tolist(),
label_opts=opts.LabelOpts(is_show=False),
)
.add_yaxis(
series_name="工程技术类最低分",
stack="总量",
y_axis=data['工程技术类最低分'].tolist(),
label_opts=opts.LabelOpts(is_show=False),
)
.add_yaxis(
series_name="工程技术类平均分",
stack="总量",
y_axis=data['工程技术类平均分'].tolist(),
label_opts=opts.LabelOpts(is_show=False),
)
.set_global_opts(
title_opts=opts.TitleOpts(title="工程技术类招聘分数"),
tooltip_opts=opts.TooltipOpts(trigger="axis"),
yaxis_opts=opts.AxisOpts(
type_="value",
axistick_opts=opts.AxisTickOpts(is_show=True),
splitline_opts=opts.SplitLineOpts(is_show=True),
),
xaxis_opts=opts.AxisOpts(type_="category", boundary_gap=False),
)
.render("stacked_line_chart.html")
)

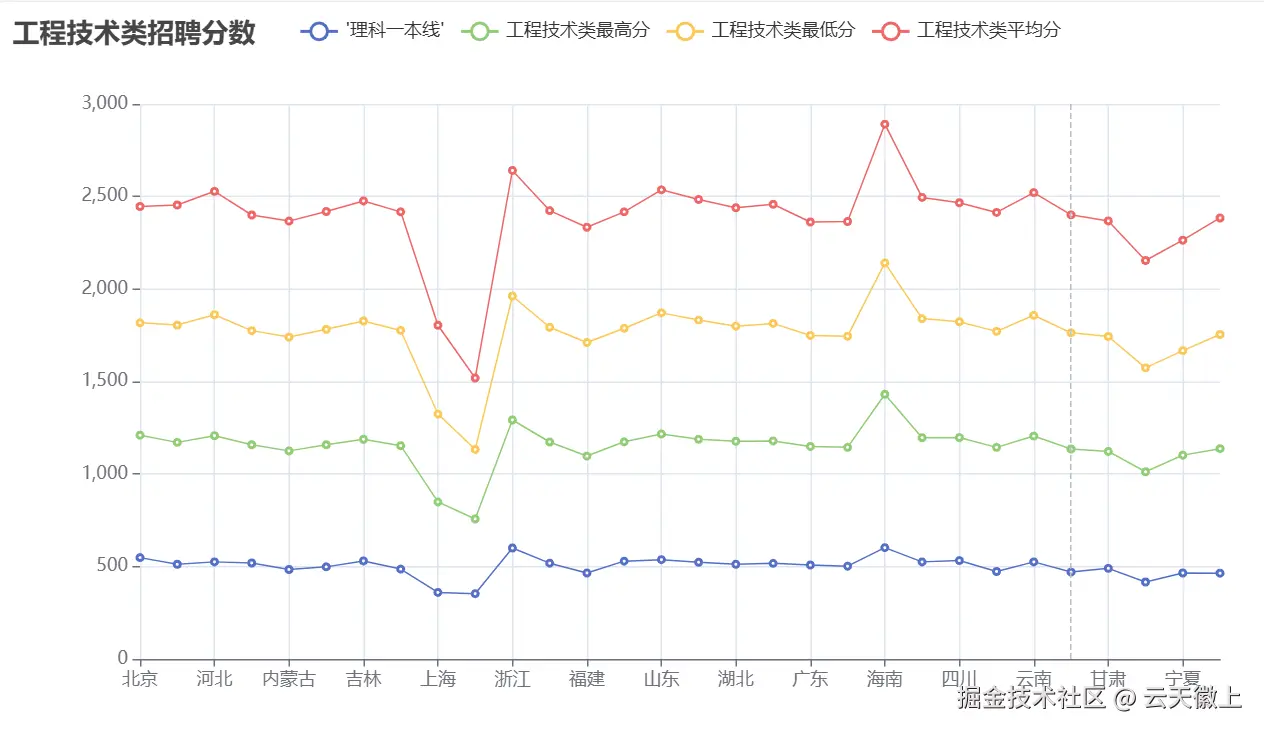

生成的折线图展示了工程技术类在不同省份的最高分、最低分和平均分的分布情况。可以看到，工程技术类的最高分和平均分在海南最高，分别为829分和750分；而最低分在江苏最高，为404分。
3. 学历教育合训类录取分数分布图
类似地，我们绘制三个折线图，展示学历教育合训类的最高分、最低分和平均分的分布情况。
# 数据准备
scores_edu_max = [613, 600, 669, 638, 623, 641, 634, 628]
scores_edu_min = [570, 537, 640, 579, 558, 607, 599, 580]
scores_edu_avg = [592, 567, 649, 599, 597, 621, 615, 600]
# 创建折线图
line = Line()
line.add_xaxis(provinces)
line.add_yaxis("学历教育合训类最高分", scores_edu_max)
line.add_yaxis("学历教育合训类最低分", scores_edu_min)
line.add_yaxis("学历教育合训类平均分", scores_edu_avg)
# 设置全局配置项
line.set_global_opts(
title_opts=opts.TitleOpts(title="学历教育合训类录取分数分布图"),
yaxis_opts=opts.AxisOpts(name="分数"),
xaxis_opts=opts.AxisOpts(name="省份"),
legend_opts=opts.LegendOpts(pos_left="left")
)
# 渲染图表
line.render("edu_scores_distribution_chart.html")

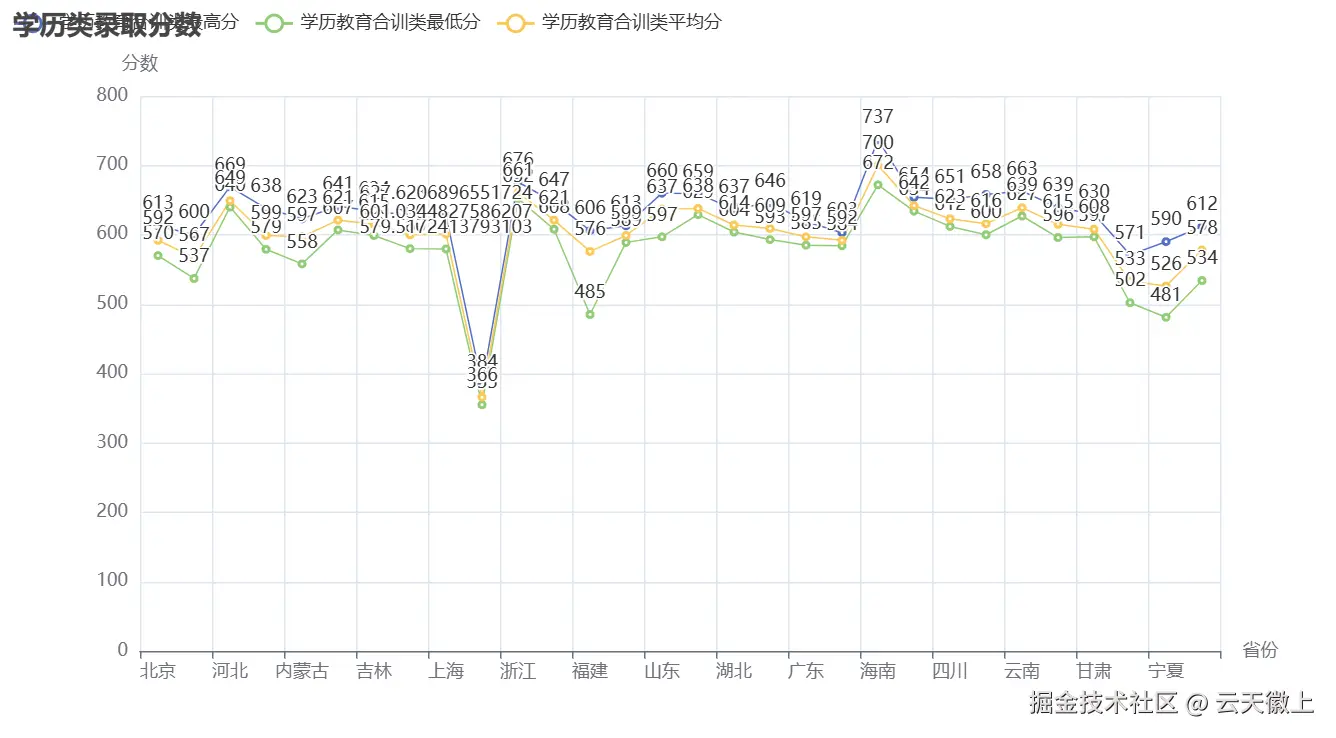

生成的折线图展示了学历教育合训类在不同省份的最高分、最低分和平均分的分布情况。可以看到，学历教育合训类的最高分在海南最高；最低分在江苏，和上面的结果一致。
4. 分数结合地图的展示

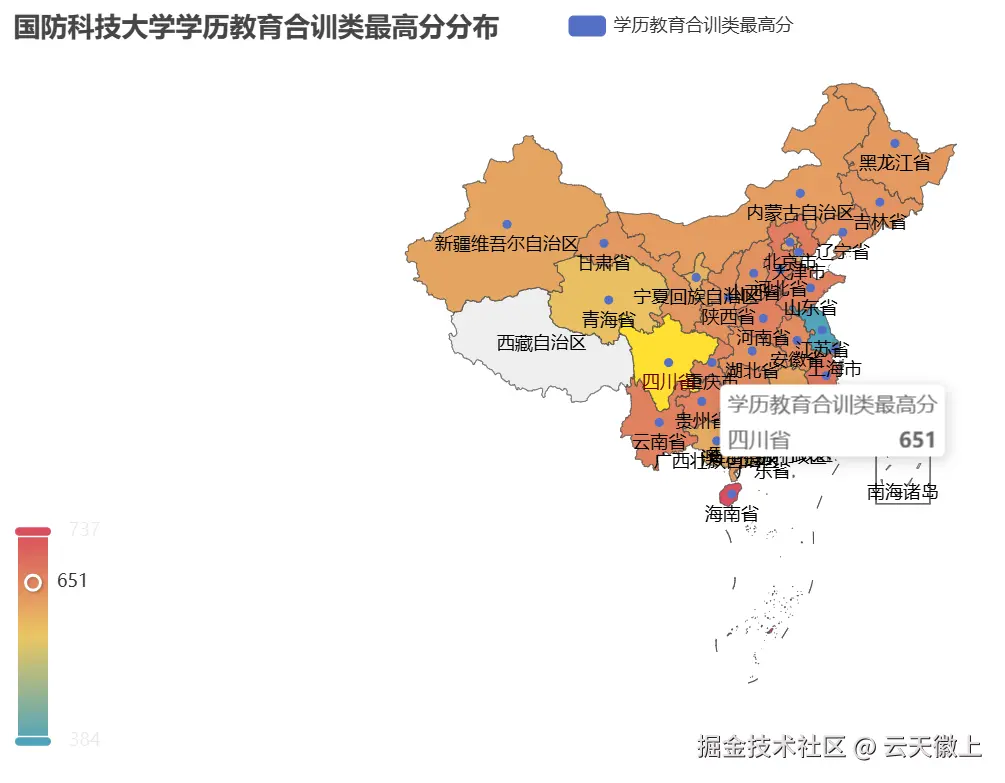

4.1 地图热力图
首先对省份数据进行清洗
province_mapping = {
'北京':"北京市",'天津':"天津市",
'河北':"河北省",'山西':"山西省",
'内蒙古':"内蒙古自治区",'辽宁':"辽宁省",
'吉林':"吉林省",'黑龙江':"黑龙江省",
'上海':"上海市",'安徽':"安徽省",...
}
data['prov'] = data['省 份'].map(province_mapping)
绘制基于地图的省份理科一本线的详细代码如下：
from pyecharts import options as opts
from pyecharts.charts import Map
c = (
Map()
.add("学历教育合训类最高分", [list(z) for z in zip(data['prov'].tolist(), data['学历教育合训类最高分'].tolist())], "china")
.set_global_opts(
title_opts=opts.TitleOpts(title="国防科技大学学历教育合训类最高分分布"),
visualmap_opts=opts.VisualMapOpts(max_=max(data['学历教育合训类最高分'].tolist()),
min_=min(data['学历教育合训类最高分'].tolist())),
)
.render("map_visualmap.html")
)

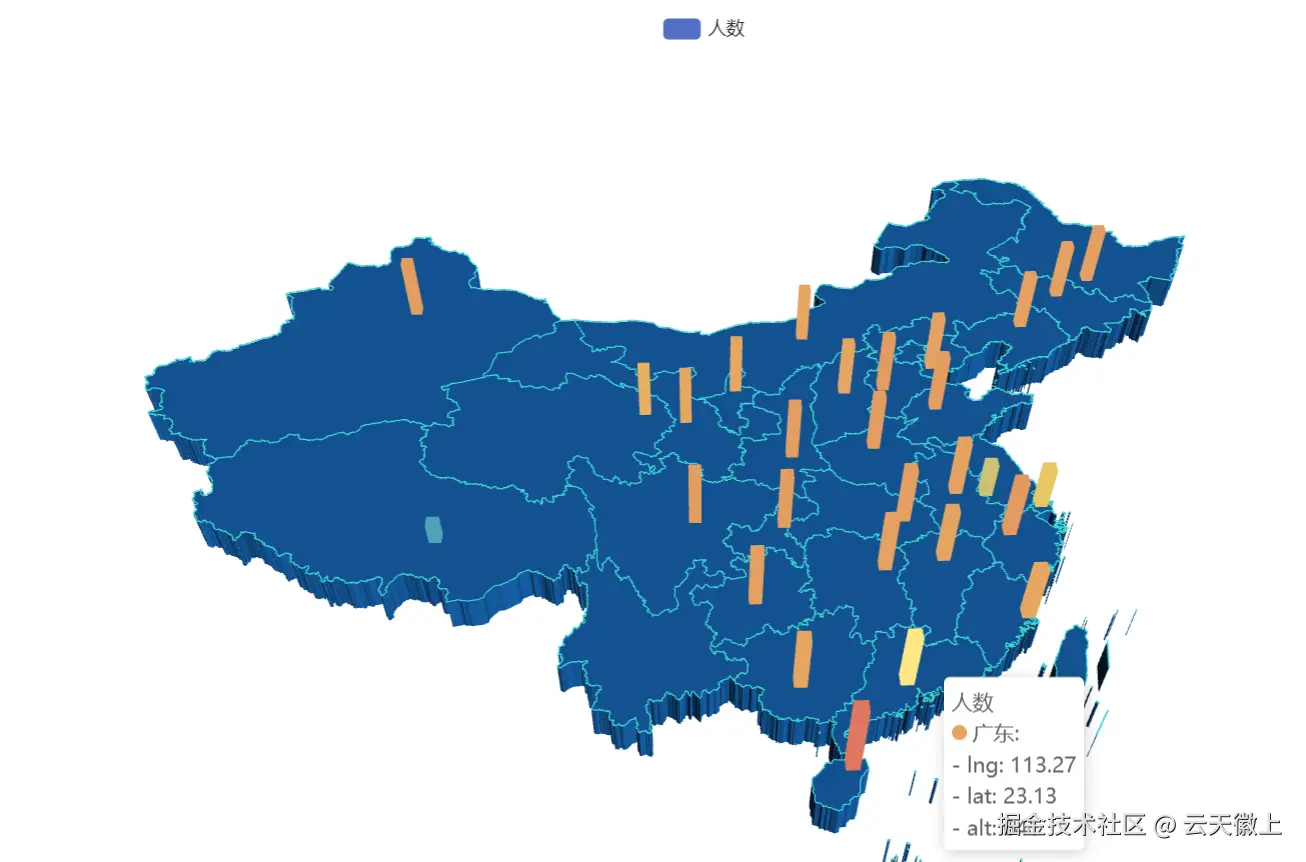

4.2 3D地图+3D柱状图工程技术类录取最高分情况
首先对数据进行清洗，做成绘图需要的数据结构，具体的数据结构如下：
[('广东', [113.27, 23.13, 641]),
('黑龙江', [127.9688, 45.368, 667]),
('内蒙古', [110.3467, 41.4899, 641]),
('吉林', [125.8154, 44.2584, 658]),
('辽宁', [123.1238, 42.1216, 660]),
('河北', [114.4995, 38.1006, 682]),
('天津', [117.4219, 39.4189, 659]),
('山西', [112.3352, 37.9413, 639]),
('陕西', [109.1162, 34.2004, 665]),
('甘肃', [103.5901, 36.3043, 632]),
('宁夏', [106.3586, 38.1775, 637]),
('青海', [101.4038, 36.8207, 596]),
('新疆', [87.9236, 43.5883, 673]),
('西藏', [91.11, 29.97, 0]),
('四川', [103.9526, 30.7617, 665]),
('重庆', [108.384366, 30.439702, 671]),
('山东', [117.1582, 36.8701, 679]),
('河南', [113.4668, 34.6234, 665]),
('江苏', [118.8062, 31.9208, 404]),
('安徽', [117.29, 32.0581, 655]),
('湖北', [114.3896, 30.6628, 665]),
('浙江', [119.5313, 29.8773, 692]),
('福建', [119.4543, 25.9222, 632]),
('江西', [116.0046, 28.6633, 645]),
('湖南', [113.0823, 28.2568, 662]),
('贵州', [106.6992, 26.7682, 671]),
('广西', [108.479, 23.1152, 642]),
('海南', [110.3893, 19.8516, 829]),
('上海', [121.4648, 31.2891, 489])]
以('广东', [113.27, 23.13, 641])为例，'广东'表示省份，[113.27, 23.13]表示广东的经纬度，而641表示国防科技大学在广东省工程技术类招聘的最高分为641分； 具体的绘图代码如下：
import pyecharts.options as opts
from pyecharts.charts import Map3D
from pyecharts.globals import ChartType
map3d = (
# 3D地图
Map3D(
# 初始化配置项
init_opts=opts.InitOpts(
theme='white', # 图表主题 white dark
width='99vw', # 图表画布宽度
height='97vh', # 图标画布长度
)
)
# !!!!全局配置项!!!!
.set_global_opts(
# 标题配置项
title_opts=opts.TitleOpts(
title="3D地图+柱状图", # 主标题
),
# 视觉映射配置项
visualmap_opts=opts.VisualMapOpts(
is_show=True, # 是否显示视觉映射配置
max_=1000, # 指定 visualMapPiecewise 组件的最大值
),
)
# !!!!系列配置项!!!!
.set_series_opts(
# 标签名称显示，默认为True
label_opts=opts.LabelOpts(
is_show=True # 是否显示标签名字
)
)
.add_schema(
# 地图类型
maptype='china',
# 图元样式配置项
itemstyle_opts=opts.ItemStyleOpts(
# 图形的颜色
color="#1661AB",
# 描边宽度，默认不描边。
border_width=0.8,
# 图形的描边颜色。支持的颜色格式同 color，不支持回调函数。
border_color="rgb(62,215,213)"
),
)
# 数据配置
.add(
# 系列名称，用于 tooltip 的显示，legend 的图例筛选
series_name='人数',
# 数据项 (坐标点名称，坐标点值)
data_pair=data_pair,
# 叠加图的类型（目前只支持 Bar3D，Line3D，Lines3D，Scatter3D）
type_=ChartType.BAR3D,
# 柱体大小
bar_size=1,
)
)
map3d.render("3D_Map.html")
结论
通过对国防科技大学2016年的录取分数数据进行可视化分析，我们可以得出以下结论：
不同省份的高考总分不同，具体结果不具有实际意义，但并不影响数据可视化分析的流程；
