路由器

简介

路由器工作在网络层，属于三层设备；
路由器的物理接口连接不同网络的设备，根据路由表实现数据转发；
路由表中记录了IP与物理接口对应关系。

转发过程

接受数据包——>查看目标IP地址——>与路由表进行匹配找到转发端口——>转发到该端口

路由分类

直连路由

当接口配置ip后，且接口处于开启状态，自动生成的路由条目信息，表示为Direct；

静态路由

管理员手动添加的路由条目，显示：Static；

默认路由

ip值为0.0.0.0，且子网掩码为0.0.0.0的路由条目信息为默认路由；

动态路由

通过动态路由协议自动学习到的路由条目

路由优先级

直连路由>静态路由>默认路由

主机路由>网络路由

命令

设置IP地址 ip add IP地址子网掩码 查看路由表 dis ip routing-table 添加静态路由 ip route-static ip地址子网掩码下一条设备IP 添加默认路由 ip route-static 0.0.0.0 0 下一跳设备

接口DHCP

#开启DHCP功能
dhcp enable
#进入目标接口视图
int g编号
#开启接口DHCP
dhcp select interface
#配置分配的DNS服务器IP地址
dhcp server dns-list DNS服务器

全局DHCP

#开启DHCP
dhcp enable
#创建地址池
ip pool 自定义名称
#配置可分配的IP范围
network IP地址 mask 子网掩码
#排除指定IP地址
exclude-ip-address 起始IP 结束IP
#配置分配的默认网关ip
gateway-list 网关IP
#配置分配的DNS服务器ip
dns-list DNS服务器ip
#进入目标接口识图
int g编号
#开启全局DHCP
dhcp select global

DHCP中继

#开启DHCP功能
dhcp enable
#进入目标接口视图
int g编号
#开启接口DHCP
dhcp select relay
#设置DHCP服务器ip
dhcp relay server-ip DHCP服务器IP

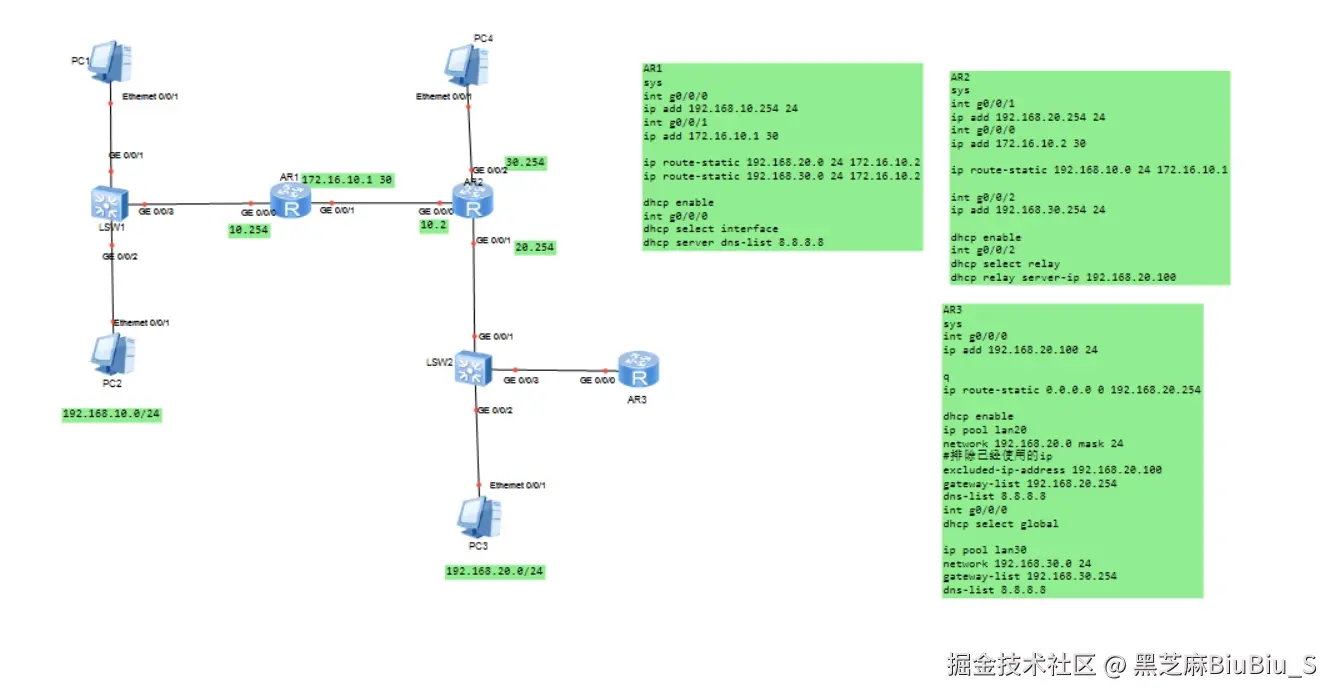

案例

接口DHCP

AR1:
dhcp enbale
int g0/0/0
dhcp select interface
dhcp server dns-list 8.8.8.8

全局DHCP

AR3:
dhcp enable
ip pool lan30
network 192.168.30.0 mask 24
excluded-ip-address 192.168.30.100
gateway-list 192.168.30.254
dns-list 114.114.114.144
int g0/0/0
dhcp select global

中继DHCP

AR3:
ip pool lan20
network 192.168.20.0 mask 24
gateway-list 192.168.20.254
dns-list 114.114.114.144

AR2:
dhcp enable
int g0/0/1
dhcp select relay
dhcp relay server-ip 192.168.30.100
