Techwiz LCD:LCOS模拟
时间:2022-03-02 20:00来源:讯技光电作者: 技术部点击:137次打印
LCOS像素尺寸直接减小到理论要求的尺寸会明显导致像素尺寸和LC层厚度的比例过小，使得LCOS中相邻像素之间电场相互干扰产生边缘场效应。任务描述使用Techwiz LCD 3D模拟的LCOS结构如下（考虑了PBS）：模拟条件：LC-. K11 : 16.7[pN], K22 : 7.3[pN], K33 : 18.1[pN]-. 螺距 : Infinite-. 旋转粘度[mPa] : 186-. 平行介电常数 : 3.6-. 垂直介电常数 : 7.1-. Ne : 1.5578, No : 1.4548配向预倾角：90°，95°，80°方位角：45°盒厚2.67um 仿真结果预倾角80° 预倾角80° 电压3V 预倾角80° 电压6V 预倾角 85° 预倾角85° 电压3V 预倾角85° 电压6V 预倾角90° 预倾角90° 电压3V 预倾角90° 电压6V

Techwiz LCD:LCOS模拟

时间:2022-03-02 20:00来源:讯技光电作者: 技术部点击:137次打印

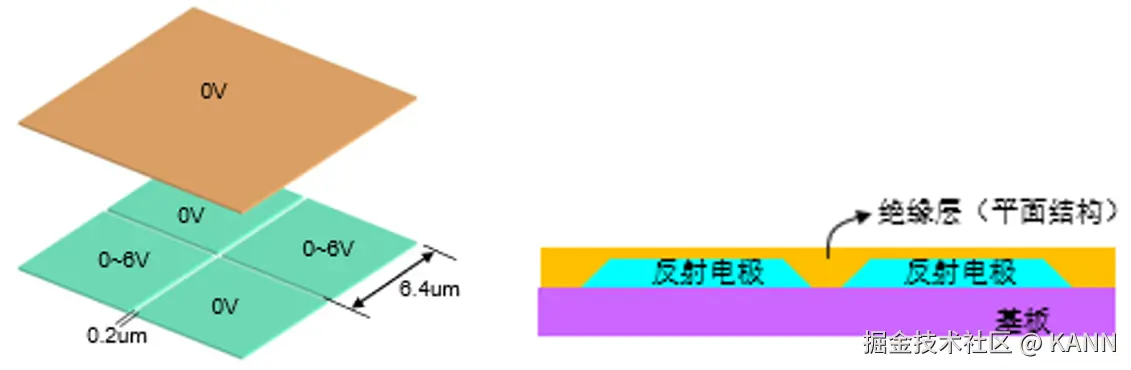

LCOS像素尺寸直接减小到理论要求的尺寸会明显导致像素尺寸和LC层厚度的比例过小，使得LCOS中相邻像素之间电场相互干扰产生边缘场效应。 任务描述 使用Techwiz LCD 3D模拟的LCOS结构如下（考虑了PBS）：

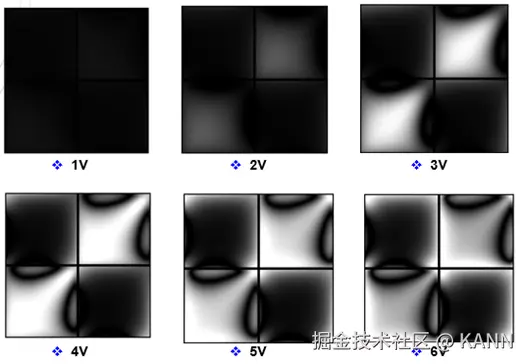

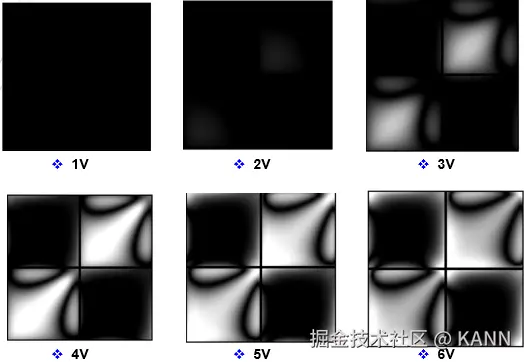

模拟条件：LC-. K11 : 16.7[pN], K22 : 7.3[pN], K33 : 18.1[pN]-. 螺距 : Infinite-. 旋转粘度[mPa] : 186-. 平行介电常数 : 3.6-. 垂直介电常数 : 7.1-. Ne : 1.5578, No : 1.4548配向预倾角：90°，95°，80°方位角：45°盒厚2.67um 仿真结果 预倾角80°

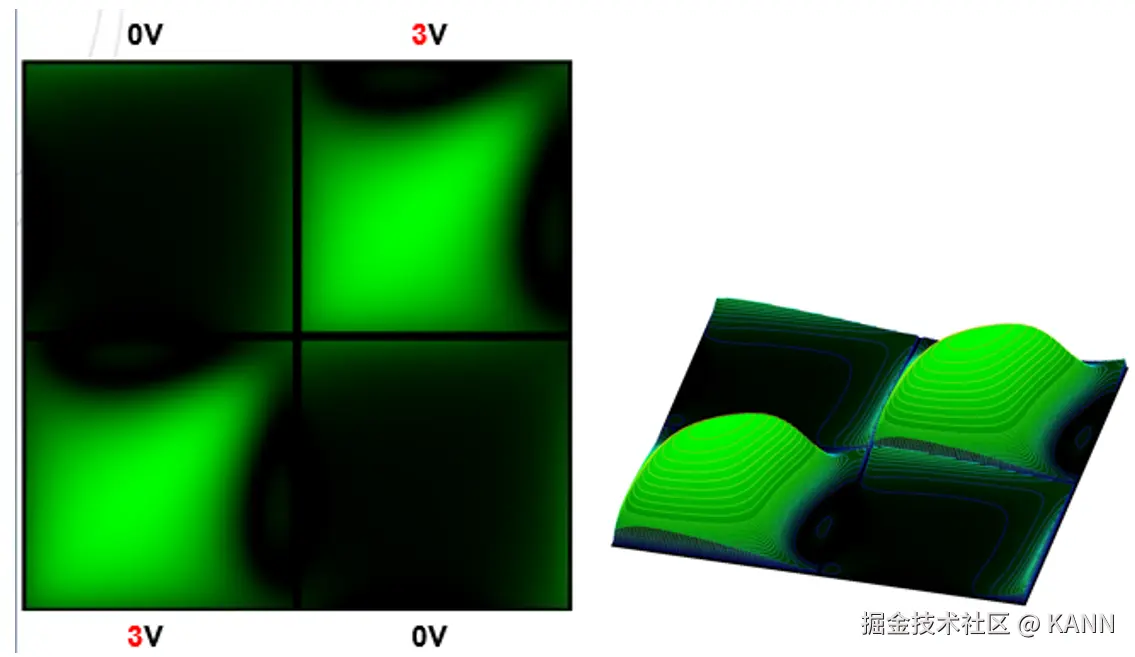

预倾角80° 电压3V

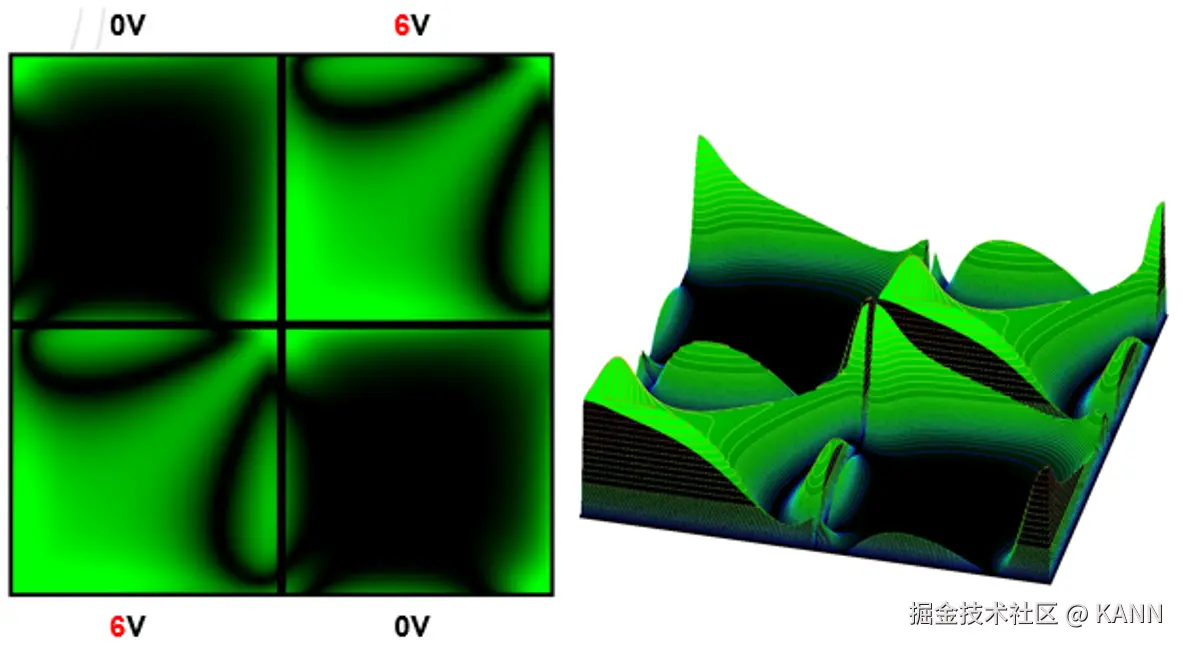

预倾角80° 电压6V

预倾角 85°

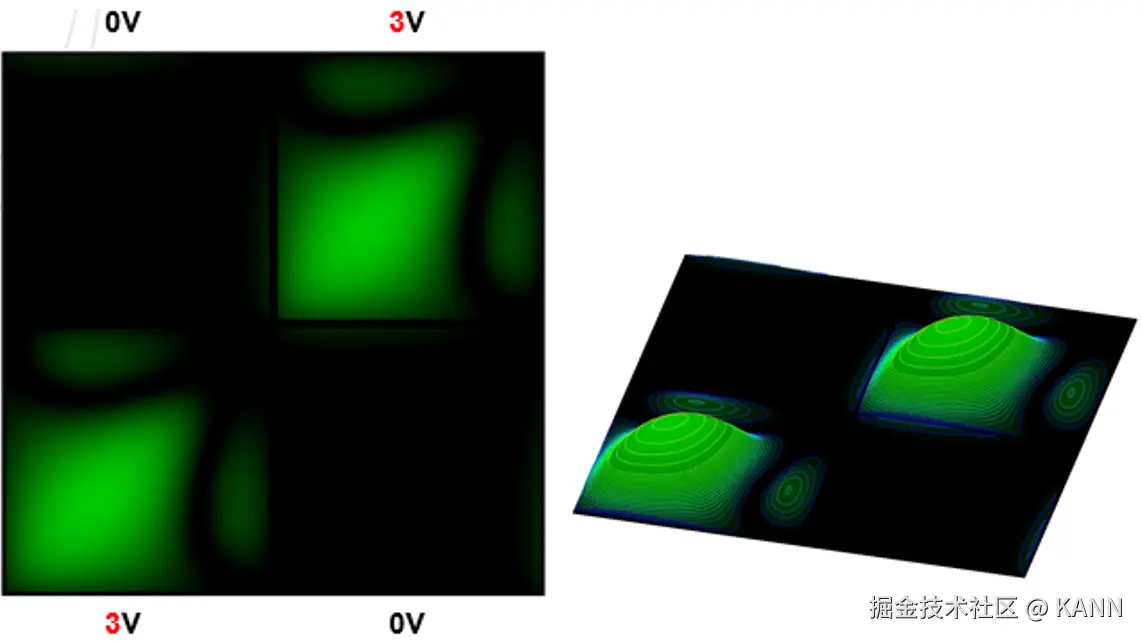

预倾角85° 电压3V

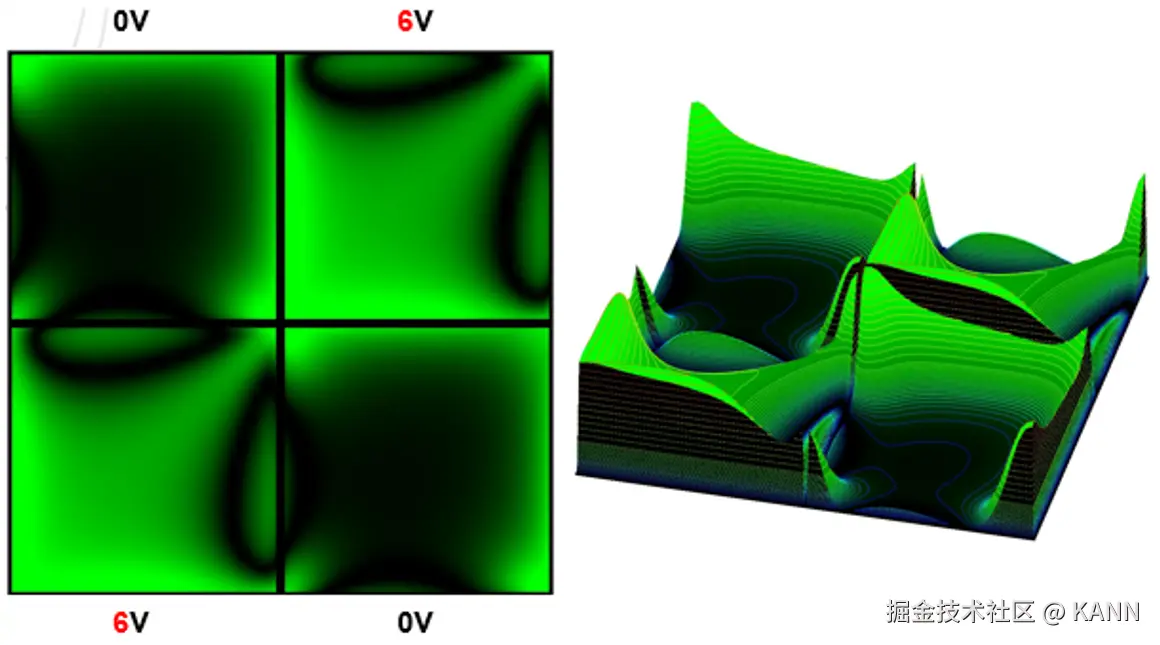

预倾角85° 电压6V

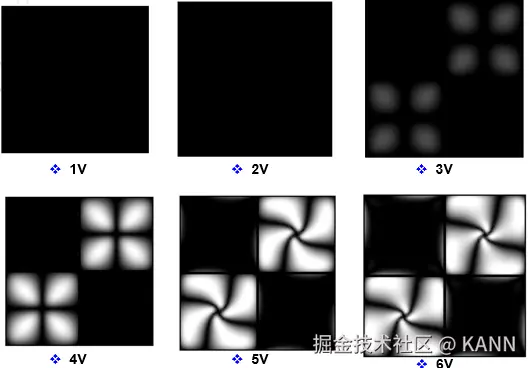

预倾角90°

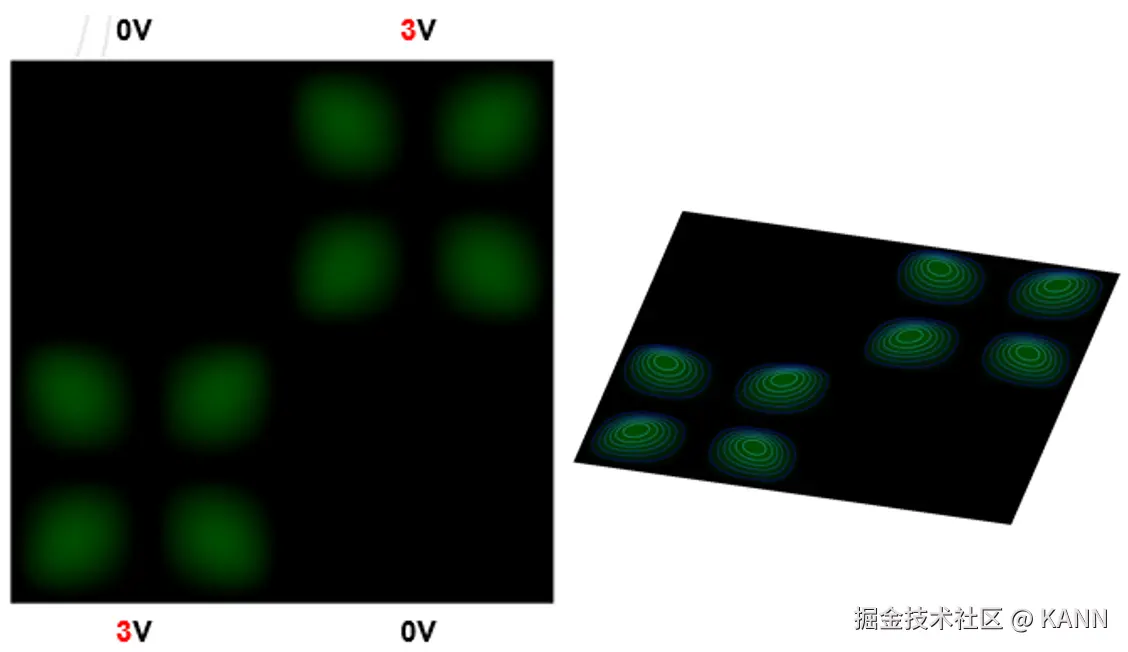

预倾角90° 电压3V

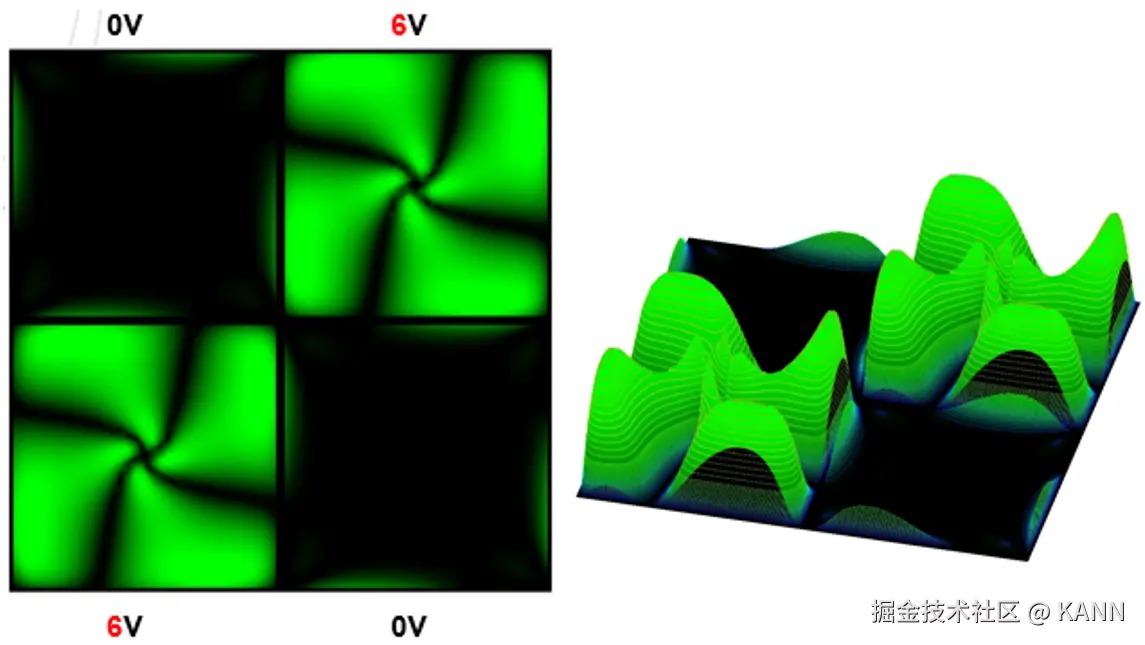

预倾角90° 电压6V
