我不允许还有人不知道前端实现时刻洪水模拟的方法！🔥

二维水动力 HydroDynamic2D

二维水动力介绍

二维水动力模型对象 HydroDynamic2D，基于真实数据驱动生成水动力模型（根据不同时刻下每个网格的流向、流速、高程、水位）

二维水动力模型考虑了水流在平面上的变化，适用于河道弯曲、水流方向多变的情况。这种模型能够更准确地反映水流在平面上的分布情况，适用于需要精确模拟水流动态的场景，如城市排水系统设计、洪水模拟。二维模型的优势在于能够提供更详细的水流信息，但计算复杂度较高，需要更多的计算资源和时间。

本篇文章主要介绍在DTS 数字孪生引擎中实现二维水动力效果。在DTS SDK中开放了 HydroDynamic2D对象 添加二维水动力，并可以通过多种数据源进行添加，如 Bin、Sdb、Shp、Tif 的方式。

本文章主要介绍shp加载的方式，这种方式相对其他方式会更简单通用。

shp数据源添加方式

所需数据源

二维水动力是用数据驱动生成渲染效果的接口，所以数据源及其重要。

要利用shp为数据源进行添加，使用的是addByShp()方法，其与数据源相关的参数有两个：shpFilePath 、shpDataFilePath 。

shpFilePath其实就是水动力模型中水面网格的范围与高程，shpDataFilePath则代表每个网格的水深以及流速、流向

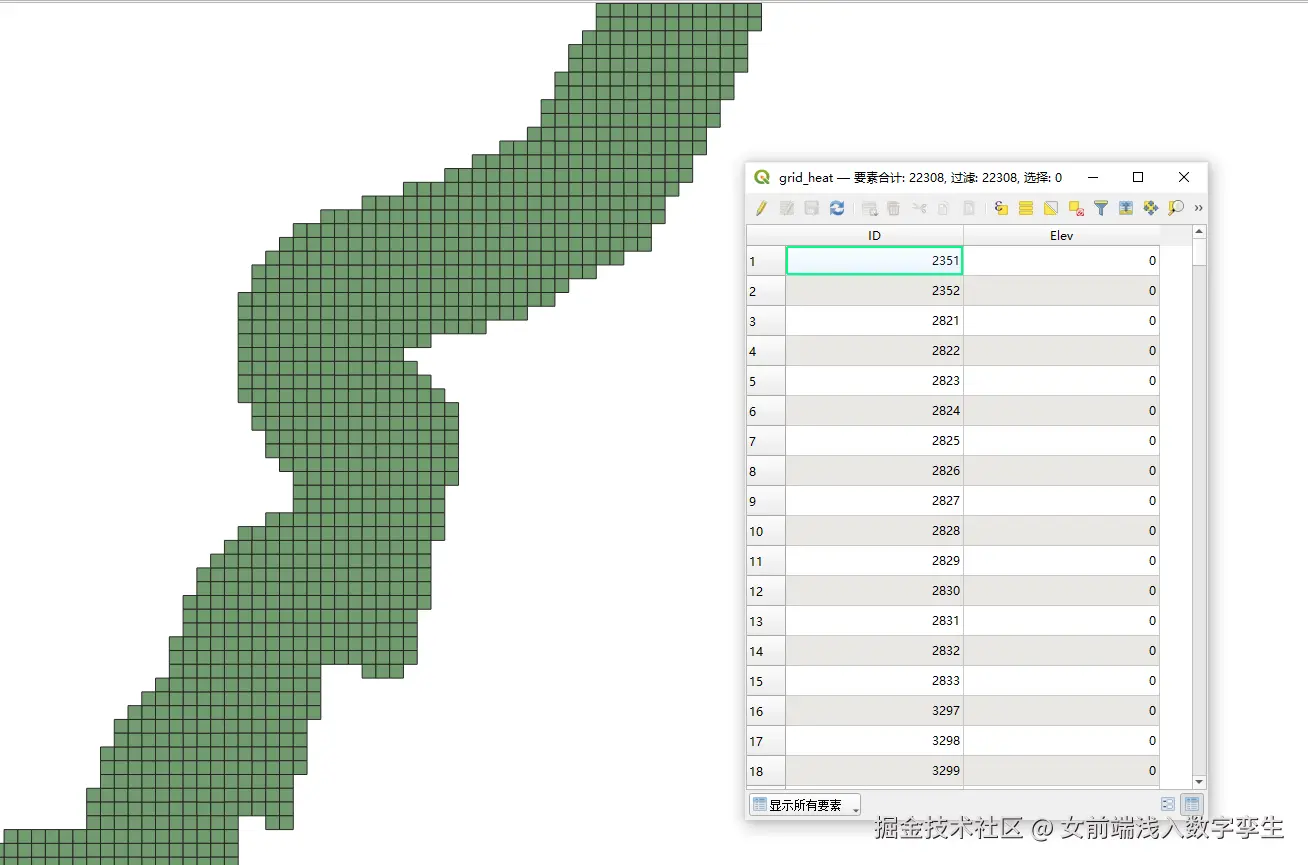

• shpFilePath： 添加二维水动力模型整体范围的shp文件路径，取值示例："C:/shpFile/xxx.shp"。

  • 此shp文件包含水动力模型所有网格的范围
  • shp类型为Polygon
  • 坐标系必须与工程坐标系保持一致
  • 必须包含 ID和Elev 两个字段：ID是网格ID；Elev是网格的高程值，单位是米

• shpDataFilePath： 可选参数，仅在update()方法执行生效。更新二维水动力模型时包含水面网格的dat类型文件路径，取值示例："C:/datFile/xxx.dat"。

• dat文件是一种二进制文件，它提取了某一时刻包含的所有水面网格的信息，并把这些信息依次写入了二进制文件dat。

• 一个水面网格信息包含如下一组四个值：id (int),h (double),u(double),v(double)，必须完全符合顺序以及数据类型。

• id对应shp属性表ID字段，h是网格对应的水深（单位是米），uv是流速和流向（单位米/秒，u朝东，v朝北）。

• 更新效果需要准备多个时刻的.dat文件，如下图所示


添加方法

1、准备测试数据

这里给大家准备好了一些数据资源，包括了实现的数据源、代码以及dat数据转换的程序，大家可以自行下载测试

百度网盘数据资源连接：pan.baidu.com/s/1XS3UDkrB…

• 【文件资源】@path ： 放到cloud文件资源路径
• 【示例代码】code ： demo源代码，直接用demo工程场景运行即可
• 【dat数据转换】jsonToDat ： json转dat代码，分别含有node.js、java、python示例代码

准备好两份数据分别是shpFilePath填写的shp文件，以及shpDataFilePath填写的dat文件集。文件可以直接用本地路径读取，建议放置到Cloud文件资源路径下，用@path的方式引用

这里可以用孪创启航营给大家准备的数据进行测试，在提供的文件夹的【文件资源】@path\【孪创启航营】HydroDynamic2D中

2、通过shp网格数据初始化水动力模型

通过add()初始化水动力模型，并使用focus()定位到网格位置，但没有具体内容，还需要调用update添加.dat数据驱动效果。

add()参数文章末尾有详解

//添加shp数据源
fdapi.hydrodynamic2d.clear()

let hydrodynamic2d_add = {
  id: 'hdm_shp', // HydroDynamic2D对象ID
  collision: false, //开启碰撞sd
  displayMode: 0, // 显示样式，取值范围：[0,1]，0水体样式（默认值），1热力样式
  waterMode: 0, // 水面显示模式，枚举类型 0 水动画模式 ,1水仿真模式,2 水流向模式
  arrowColor: [1, 1, 1, 0], //  箭头颜色和透明度

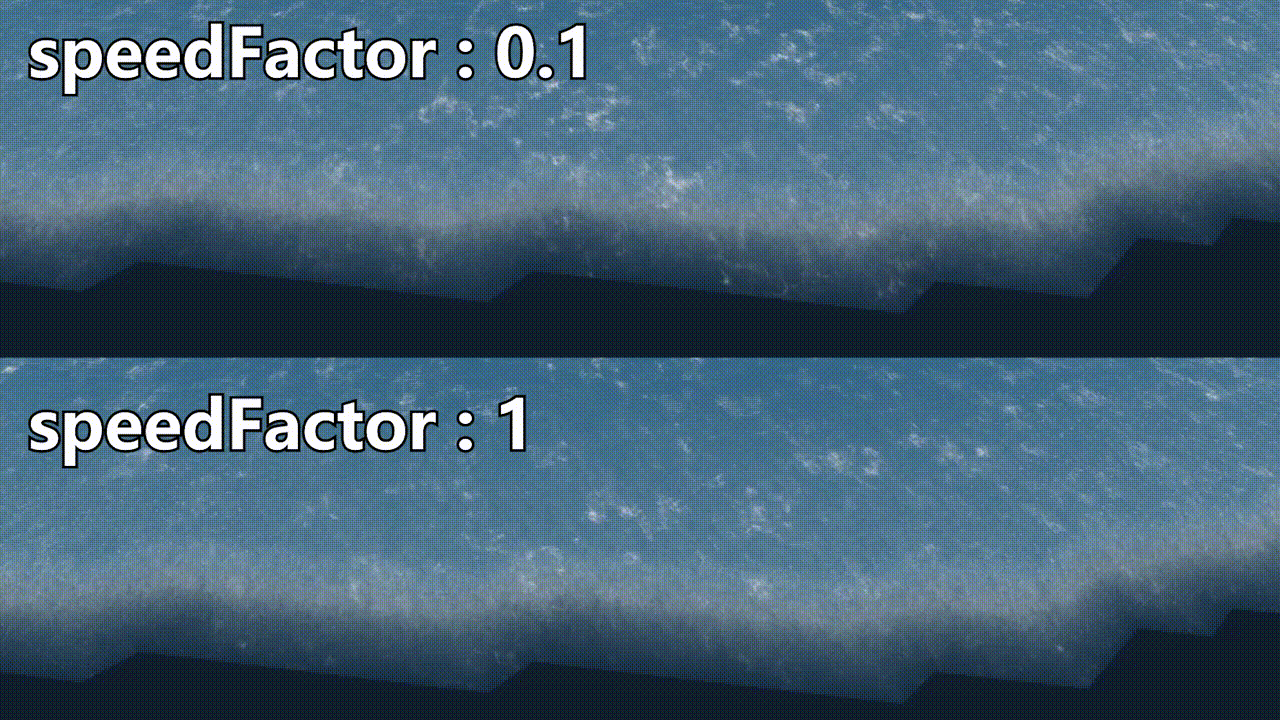

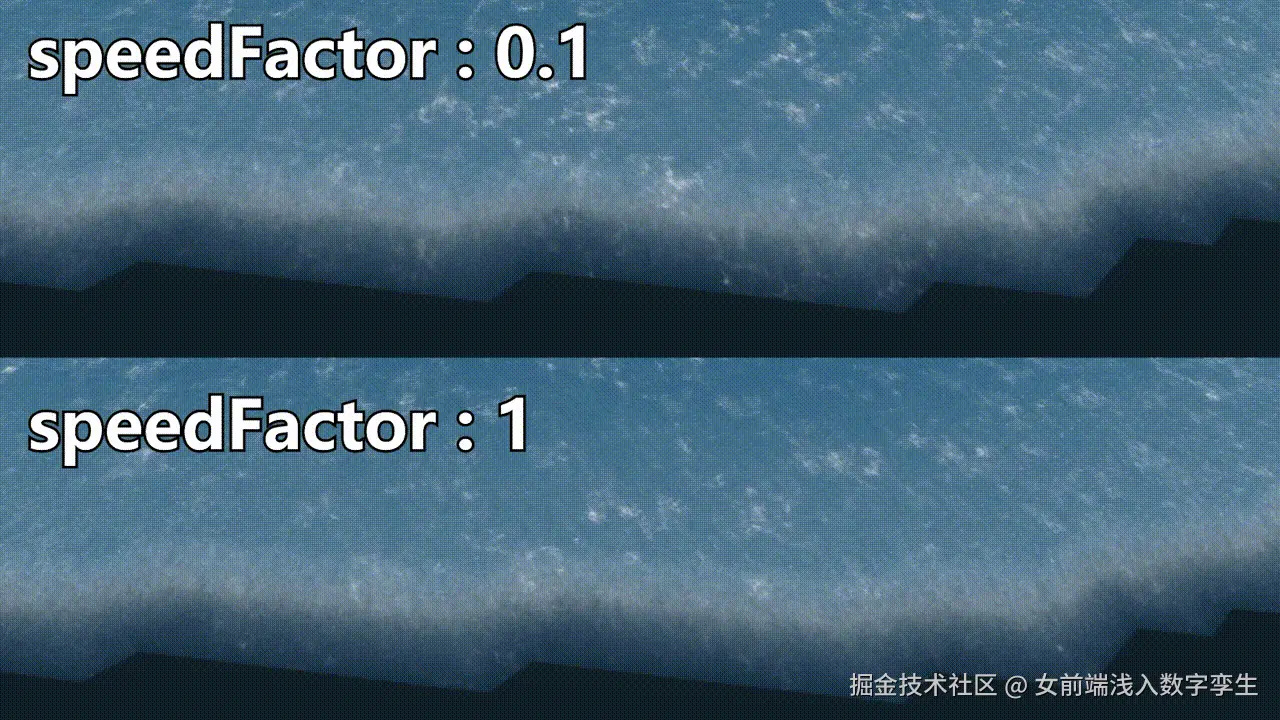

  speedFactor: 0.1, // 速度因子

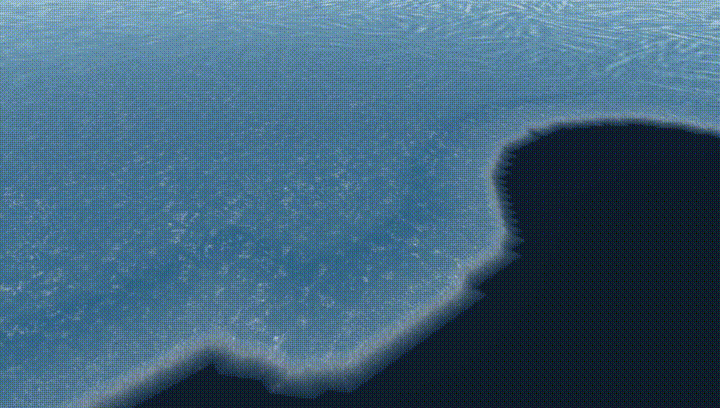

  rippleDensity: 1, // 水波纹辐射强度

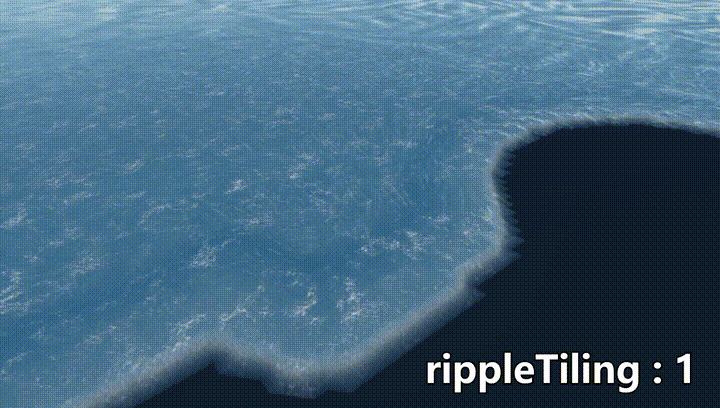

  rippleTiling: 3, // 水波纹辐射平铺系数
  shpFilePath: '@path:【孪创启航营】HydroDynamic2D/shp/grid.shp' // 添加二维水动力模型整体范围的shp文件路径
}
await fdapi.hydrodynamic2d.add(hydrodynamic2d_add)

await fdapi.hydrodynamic2d.focus('hdm_shp', 200)

3、根据.dat更新水动力模型

写一个定时器，根据不同时刻，调用hydrodynamic2d.update()更新shpDataFilePath路径，达到水动力更新的效果。

• 参数updateTime 是更新动画的插值时间，单位为秒，一般与更新定时器的时间一致即可。

let index = 0
let hydrodynamicModel_for_update = {
  id: 'hdm_shp', // HydroDynamic2D对象ID
  updateTime: 1, // 更新动画的插值时间
  shpDataFilePath: ''// 更新二维水动力模型时包含水面网格的dat类型文件路径
}

// 使用dat数据填充shp网格
let updateTimer = setInterval(async () => {
  hydrodynamicModel_for_update.shpDataFilePath = '@path:【孪创启航营】HydroDynamic2D/dat/hydrodynamic_' + index + '.dat'

  if (index > 9) {
    clearInterval(updateTimer)
  } else {
    await __g.hydrodynamic2d.update(hydrodynamicModel_for_update) // 水动力更新
    index = index + 1
  }
}, 1000)

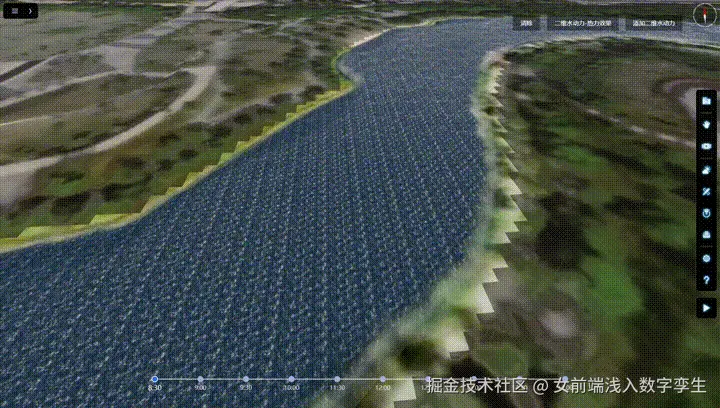

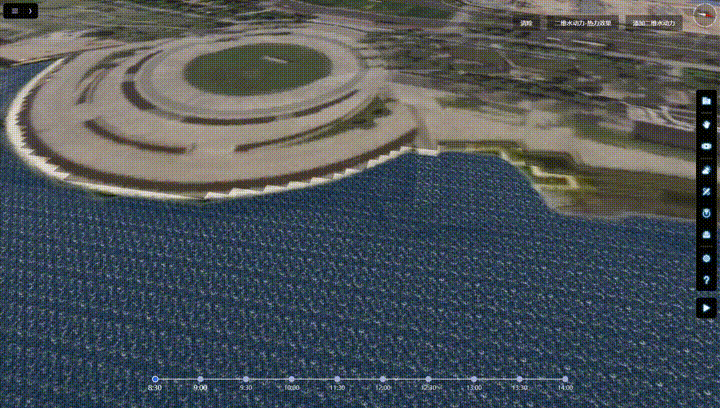

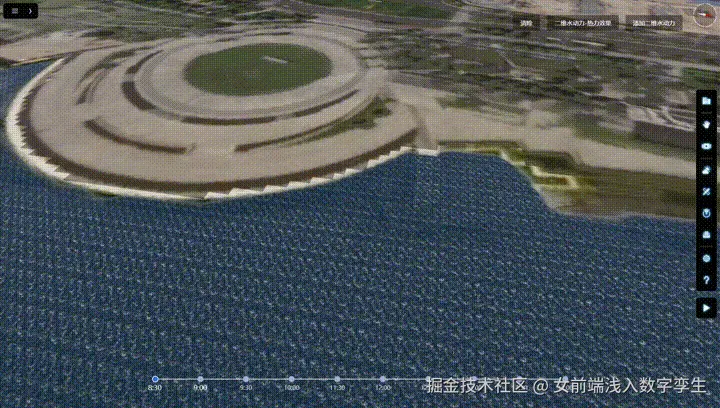

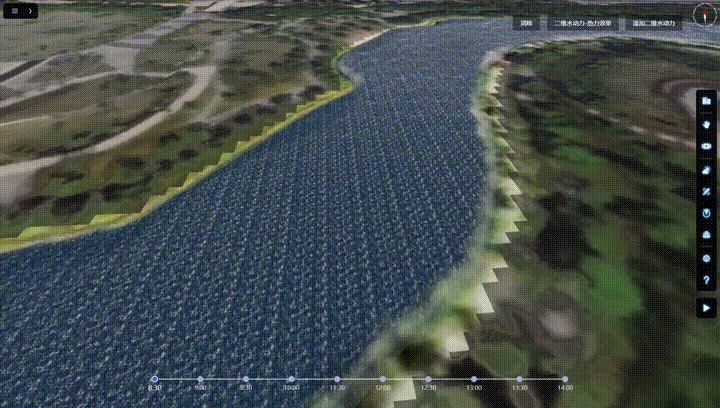

通过以上就可以达成二维水动力的创建以及更新了。

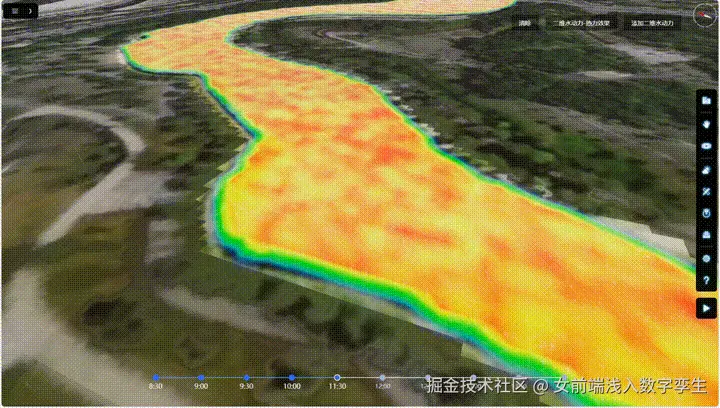

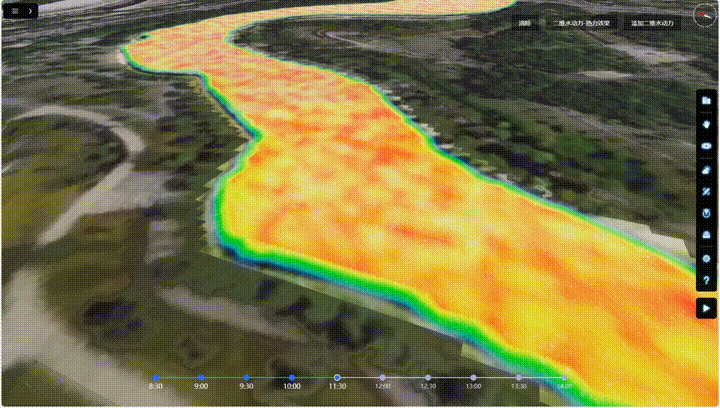

4、实现二维水动力热力效果

二维水动力支持热力效果，可以根据.dat文件中的水深字段进行配色

仅需要把add()中的displayMode参数设置为1热力样式，再通过valueRange、colors进行热力样式的调整

• valueRange (array) ，二维水动力模型颜色插值对应的数值区间

• colors (object) 二维水动力模型自定义调色板对象，包含颜色渐变控制、无效像素颜色和调色板区间数组

  • gradient (boolean) 是否渐变
  • invalidColor (Color) 无效像素点的默认颜色，默认白色
  • colorStops (array) 调色板对象数组，每一个对象包含热力值和对应颜色值，结构示例：[{"value":0, "color":[0,0,1,1]}]，每一个调色板对象支持以下属性：
    • color (Color) 值对应的调色板颜色
    • value (number) 值

  const addHeat = async () => {
          fdapi.hydrodynamic2d.clear()

          let hydrodynamic2d_add = {
            id: 'hdm_shp_heat', // HydroDynamic2D对象ID
            offset: [0, 0, 0], // 二维水动力模型的整体偏移，默认值：[0, 0, 0]
            displayMode: 1, // 显示样式，取值范围：[0,1]，0水体样式（默认值），1热力样式
            waterMode: 2, // 水面显示模式，枚举类型 0 水动画模式 ,1水仿真模式,2 水流向模式
            arrowColor: [1, 1, 1, 0.5], //  箭头颜色和透明度
            collision: false, //开启碰撞sd

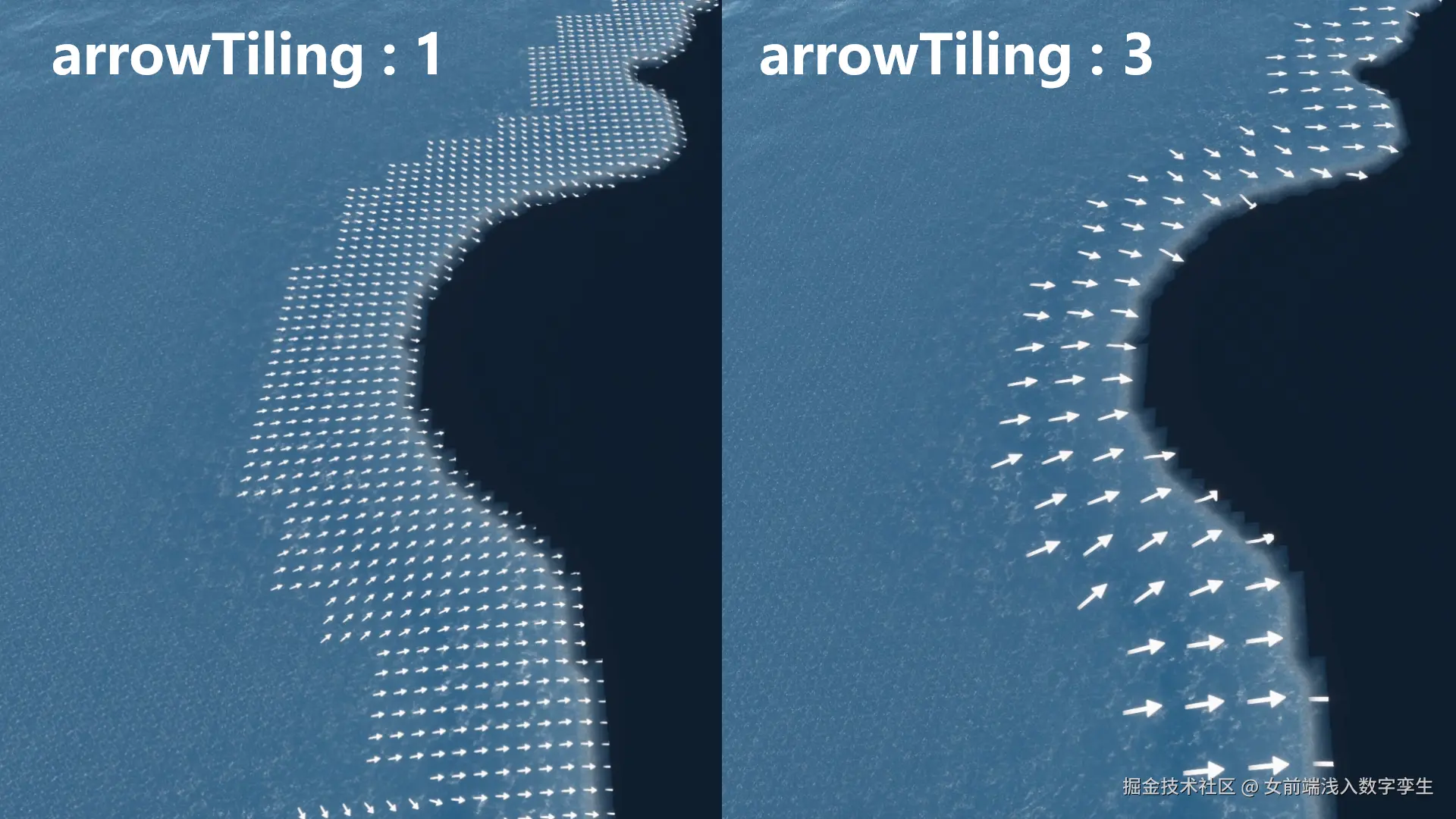

            arrowTiling: 3, //  箭头平铺系数
            speedFactor: 0.1, // 速度因子
            rippleDensity: 1, // 水波纹辐射强度

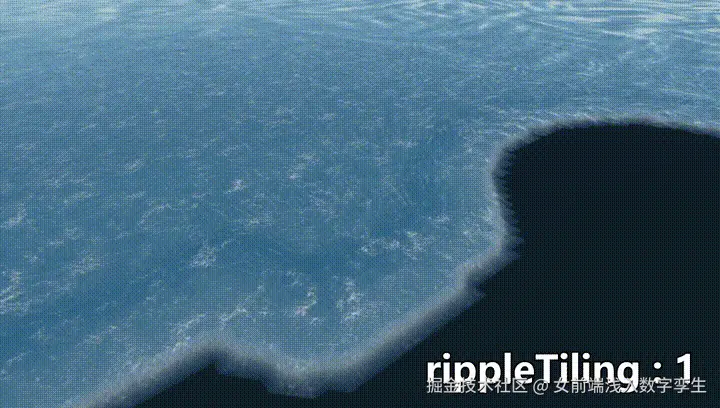

            rippleTiling: 2, // 水波纹辐射平铺系数
            shpFilePath: '@path:【孪创启航营】HydroDynamic2D/shp/grid_heat.shp',

            valueRange: [1, 1.3], // 二维水动力模型颜色插值对应的数值区间
            alphaMode: 1, //使用colors色带透明度
            colors: {
              gradient: true,
              invalidColor: [0, 0, 0, 1],
              colorStops: [
                {
                  value: 0,
                  color: [0, 0, 1, 0.2]
                },
                {
                  value: 0.25,
                  color: [0, 1, 1, 0.2]
                },
                {
                  value: 0.5,
                  color: [0, 1, 0, 0.2]
                },
                {
                  value: 0.75,
                  color: [1, 1, 0, 0.2]
                },
                {
                  value: 1,
                  color: [1, 0, 0, 0.2]
                }
              ]
            }
          }
          await fdapi.hydrodynamic2d.add(hydrodynamic2d_add)

          await fdapi.hydrodynamic2d.focus('hdm_shp_heat', 200)

          let index = 0
          let hydrodynamicModel_for_update = {
            id: 'hdm_shp_heat',
            updateTime: 1,
            shpDataFilePath: ''
          }

          //使用dat数据填充shp网格
          let updateTimer = setInterval(async () => {
            hydrodynamicModel_for_update.shpDataFilePath = '@path:【孪创启航营】HydroDynamic2D/dat/hydrodynamic_' + index + '.dat'

            if (index > 9) {
              clearInterval(updateTimer)
            } else {
              await __g.hydrodynamic2d.update(hydrodynamicModel_for_update)
              index = index + 1
            }
          }, 1000)
        }


demo运行

缺乏数据源的小伙伴可以尝试运行我们准备好的demo示例，感受一下水动力的效果与参数调用。

1. **下载资源：**下载百度网盘数据资源

2. 替换资源：把【文件资源】@path的文件放到cloud文件资源路径下

3. **启动cloud：**cloud启动demo工程

4. 替换sdk：【示例代码】code\lib\aircity中的ac.min.js与ac.min.js，替换为cloud右上角"sdk"路径的对应文件

5. **运行：**双击运行示例代码】code\二维水动力.html 代码里的 shpFilePath、shpDataFilePath路径得和第2步中一致

.dat 数据转换？

在数据源中，网格对应的水深、流速、流向数据，大家获取到可能不是标准的dat数据，有可能是json、csv甚至是excel数据。所以这里教大家如何把常见的数据转为dat二进制文件！

大象进冰箱需要三步，咱们转数据也需要三步

1. 解析数据：读取文件，把不同数据源中的id,h,u,v（网格id、水深、流速流向u、流速流向v）提取出来。
2. 转为二进制数据：把id,h,u,v转化为二进制的格式。
3. 文件创建并写入：把二进制的格式数据保存为.dat文件

其中解析数据每份数据可能各不相同，都需要单独编写。这里我以一个json数据格式为例子，教大家如何转换为.dat，例如我们有一个data.json文件数据示例如下：

[
  {
    "index": 0,
    "time": "08:30:00",
    "data": [
      {
        "id": 0,
        "h": 2,
        "u": 0,
        "v": 0
      },
      {
        "id": 1,
        "h": 2,
        "u": 0,
        "v": 0
      }
    ]
  },
  {
    "index": 1,
    "time": "09:00:00",
    "data": [
      {
        "id": 0,
        "h": 2,
        "u": 0,
        "v": 0
      },
      {
        "id": 1,
        "h": 2.001,
        "u": 0.1,
        "v": 0.1
      }
    ]
  }
]

我们可以使用不同的编程手段来处理，如node.js、python、java，这里直接把转换的代码贴给大家~

注意：这三种编程手段都需要单独的安装对应的环境，如果没有环境可以选择一种自行百度安装

node官网：Node.js — 在任何地方运行 JavaScript

python官网：python.org

java官网：Java | Oracle

node.js

1. 解析数据：使用require('./data.json')同步地引入并解析JSON数据文件，将其内容存储在jsonData变量中。
2. 转为二进制数据：pamarToBuffer函数将id、h、u、v转换为小端字节序的二进制Buffer。
3. 文件创建并写入：遍历JSON数据，对每个时间点，使用path.join构建.dat文件路径，fs.createWriteStream创建写入流，datStream.write写入二进制Buffer，最后datStream.end关闭写入流。

// 引入必要的模块
const fs = require('fs') // 用于文件的读写操作
const path = require('path') // 用于处理文件路径
const jsonData = require('./data.json') // 引入 JSON 数据文件

// 确保 ./dat 目录存在
const datDir = path.join(__dirname, 'dat')
if (!fs.existsSync(datDir)) {
  fs.mkdirSync(datDir)
}

// 遍历 JSON 数据 time_i 是当前时间点的索引
for (let time_i = 0; time_i < jsonData.length; time_i++) {
  // 创建 .dat 文件路径
  const datFilePath = path.join(datDir, `hydrodynamic_${time_i}.dat`)
  // 创建写入流
  const datStream = fs.createWriteStream(datFilePath)

  // 获取并遍历时间点的数据
  const timeData = jsonData[time_i].data
  for (let grid_i = 0; grid_i < timeData.length; grid_i++) {
    // 数据转换和写入
    const { id, h, u, v } = timeData[grid_i]
    const buffer = pamarToBuffer(id, h, u, v)
    datStream.write(buffer)
  }

  datStream.end()
}

function pamarToBuffer(id, h, u, v) {
  // 创建一个 Buffer 来存储二进制数据
  const buffer = Buffer.alloc(4 + 8 + 8 + 8) // 分配足够的空间：4 字节用于 id，3 个 8 字节用于 double 值
  // 向 Buffer 中写入数据
  buffer.writeInt32LE(id, 0) // 从索引 0 开始写入 id（32 位整数）
  buffer.writeDoubleLE(h, 4) // 从索引 4 开始写入 h（64 位浮点数）
  buffer.writeDoubleLE(u, 12) // 从索引 12 开始写入 u（64 位浮点数）
  buffer.writeDoubleLE(v, 20) // 从索引 20 开始写入 v（64 位浮点数）

  return buffer
}

python

1. 解析数据：使用json.load(f)方法从打开的JSON文件对象f中读取并解析数据，将JSON格式的数据转换为Python的字典或列表结构，存储在变量json_data中。
2. 转为二进制数据：使用struct.pack('=iddd', id, h, u, v)方法将这些数据按照指定的格式（=表示本地字节顺序，i表示整数，d表示双精度浮点数）打包成二进制数据。
3. 文件创建并写入：使用open函数以二进制写入模式打开（或创建）文件，最后通过write方法将转换好的二进制数据写入到该文件中。

import json
import os
import struct

# 读取JSON文件
json_file_path = './data.json'
with open(json_file_path, 'r') as f:
    json_data = json.load(f)

# 定义输出目录
output_dir = os.path.join(os.getcwd(), 'dat')
if not os.path.exists(output_dir):
    os.makedirs(output_dir)

# 遍历JSON数据
for time_i, time_node in enumerate(json_data):
    # 创建.dat文件路径
    dat_file_path = os.path.join(output_dir, f"hydrodynamic_{time_i}.dat")

    # 打开文件以二进制写入模式
    with open(dat_file_path, 'wb') as dat_file:
        # 获取并遍历时间点的数据
        time_data = time_node['data']
        for grid_i, data_element in enumerate(time_data):

            # 数据转换和写入
            id = int(data_element['id'])
            h = float(data_element['h'])
            u = float(data_element['u'])
            v = float(data_element['v'])

            # 使用struct模块将数据转换为二进制格式
            binary_data = struct.pack('=iddd', id, h, u, v)
            # 写入二进制数据到文件
            dat_file.write(binary_data)

print("Data processing complete.")

Java

java需要安装对应的 jackson json解析依赖才能使用，这里给大家提供了一个最简洁的版本，只需要有了对应的java环境运行目录下的start.bat文件即可生成dat文件。

1. 解析数据：使用ObjectMapper从data.json文件中读取JSON数据，并解析为TimePoint对象的列表。
2. 转为二进制数据：convertToBytes方法将TimePointData对象的id、h、u、v字段转换为小端字节序的字节数组。
3. 文件创建并写入：遍历TimePoint列表，为每个时间点创建.dat文件，并使用FileOutputStream将转换后的字节数组写入文件。

import java.io.FileOutputStream;
import java.io.IOException;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.file.Files;
import java.nio.file.Path;
import java.nio.file.Paths;
import java.nio.file.StandardOpenOption;
import java.util.ArrayList;
import java.util.List;
import com.fasterxml.jackson.databind.JsonNode;
import com.fasterxml.jackson.databind.ObjectMapper;

class TimePointData {
  int id;
  double h;
  double u;
  double v;

  public TimePointData(int id, double h, double u, double v) {
    this.id = id;
    this.h = h;
    this.u = u;
    this.v = v;
  }

}

class TimePoint {
  List<TimePointData> data;

  public TimePoint(List<TimePointData> data) {
    this.data = data;
  }

}

public class JsonToDatConverter {

  public static void main(String[] args) {
    String jsonFilePath = "data.json";
    String datDir = "dat";

    // 读取JSON文件
    ObjectMapper objectMapper = new ObjectMapper();
    try {
      JsonNode rootNode = objectMapper.readTree(Files.newInputStream(Paths.get(jsonFilePath), StandardOpenOption.READ));
      List<TimePoint> timePoints = parseJsonToTimePoints(rootNode);

      Path dirPath = Paths.get(datDir);
      if (!Files.exists(dirPath)) {
        Files.createDirectory(dirPath);
      }

      for (int time_i = 0; time_i < timePoints.size(); time_i++) {
        TimePoint timePoint = timePoints.get(time_i);
        String datFilePath = Paths.get(datDir, "hydrodynamic_" + time_i + ".dat").toString();

        try (FileOutputStream fos = new FileOutputStream(datFilePath)) {
          for (TimePointData data : timePoint.data) {
            byte[] bytes = convertToBytes(data.id, data.h, data.u, data.v);
            fos.write(bytes);
          }
        } catch (IOException e) {
          e.printStackTrace();
        }
      }
    } catch (IOException e) {
      e.printStackTrace();
    }
  }

  private static List<TimePoint> parseJsonToTimePoints(JsonNode rootNode) {
    if (rootNode == null || !rootNode.isArray()) {
      throw new IllegalArgumentException("Invalid JSON structure: 'timePoints' field is missing or not an array");
    }

    List<TimePoint> timePoints = new ArrayList<>();
    for (JsonNode timePointNode : rootNode) {
      JsonNode dataNode = timePointNode.get("data");
      if (dataNode == null || !dataNode.isArray()) {
        throw new IllegalArgumentException(
            "Invalid JSON structure: 'data' field is missing or not an array within a 'timePoints' object");
      }

      List<TimePointData> dataList = new ArrayList<>();
      for (JsonNode dataItemNode : dataNode) {
        int id = dataItemNode.get("id").asInt();
        double h = dataItemNode.get("h").asDouble();
        double u = dataItemNode.get("u").asDouble();
        double v = dataItemNode.get("v").asDouble();
        dataList.add(new TimePointData(id, h, u, v));
      }

      timePoints.add(new TimePoint(dataList));
    }

    return timePoints;
  }

  private static byte[] convertToBytes(int id, double h, double u, double v) {
    ByteBuffer buffer = ByteBuffer.allocate(4 + 8 + 8 + 8).order(ByteOrder.LITTLE_ENDIAN);
    buffer.putInt(id);
    buffer.putDouble(h);
    buffer.putDouble(u);
    buffer.putDouble(v);
    return buffer.array();
  }
}

二维水动力添加参数详解

通用参数

通用参数比较简单理解，这里就简单列举出来

• id (string) HydroDynamic2D对象ID
• groupId (string) 可选，Group分组
• userData (string) 可选，用户自定义数据
• offset (array) 二维水动力模型的整体偏移，默认值：[0, 0, 0]
• collision (boolean) 是否开启碰撞，注意：开启后会影响加载效率

数据参数

数据参数前面介绍所需数据源已有详细介绍

• shpFilePath（string）添加二维水动力模型整体范围的shp文件路径，取值示例："C:/shpFile/xxx.shp"。
  • 此shp文件包含水动力模型所有网格的范围
  • shp类型为Polygon
  • 坐标系必须与工程坐标系保持一致
  • 必须包含 ID和Elev 两个字段：ID是网格ID；Elev是网格的高程值，单位是米
• shpDataFilePath （string）可选参数，仅在update()方法执行生效。更新二维水动力模型时包含水面网格的dat类型文件路径，取值示例："C:/datFile/xxx.dat"。
  • 注意：dat文件是一种二进制文件，它提取了某一时刻包含的所有水面网格的信息，并把这些信息依次写入了二进制文件dat，一个水面网格信息包含如下一组四个值：id,h,u,v。id对应shp属性表ID字段（int类型），h是网格对应的水深（double类型，单位是米），uv是流速和流向（double类型，单位米/秒，u朝东，v朝北）。

显示样式参数

• displayMode (number) 显示样式，取值范围：[0,1]，0水体样式（默认值），1热力样式

  • 当displayMode为0时，样式就只需要控制waterMode、waterColor设置水体样式

    • waterMode (number) 水面显示模型，枚举类型 0 水动画模式 ,1水仿真模式,2 水流向模式
    • waterColor (Color) 水体颜色和透明度，注意：仅在displayMode=0时生效

  • 当displayMode为1时，样式就需要通过valueRange、colors控制热力样式

    • valueRange (array) ，二维水动力模型颜色插值对应的数值区间

    • colors (object) 二维水动力模型自定义调色板对象，包含颜色渐变控制、无效像素颜色和调色板区间数组

      • gradient (boolean) 是否渐变
      • invalidColor (Color) 无效像素点的默认颜色，默认白色
      • colorStops (array) 调色板对象数组，每一个对象包含热力值和对应颜色值，结构示例：[{"value":0, "color":[0,0,1,1]}]，每一个调色板对象支持以下属性：
        • color (Color) 值对应的调色板颜色
        • value (number) 值

    • colors代码示例

      // colors示例
       		{
              gradient: true,// 是否渐变
              invalidColor: [0, 0, 0, 1],// 无效像素点的默认颜色
              colorStops: [
                {
                  value: 0,
                  color: [0, 0, 1, 1]
                },
                {
                  value: 0.25,
                  color: [0, 1, 1, 1]
                },
                {
                  value: 0.5,
                  color: [0, 1, 0, 1]
                },
                {
                  value: 0.75,
                  color: [1, 1, 0, 1]
                },
                {
                  value: 1,
                  color: [1, 0, 0, 0]
                }
              ]
            }


• alphaComposite (boolean) 是否使用混合透明度 取值：true / false 默认：true

• alphaMode (number) 透明模式，取值：[0,1]，0 : 使用colors调色板的不透明度值 1 : 使用系统默认值

箭头相关参数

箭头方向根据每个格网的uv流向决定

• arrowDisplayMode (number) 箭头显示模式 取值范围：[0,1]，0默认样式（受arrowColor参数影响），1热力样式（受arrowColors调色板参数影响）

  • 当arrowDisplayMode 为0，则设置arrowAlphaMode = 0，并通过arrowColor调整箭头的颜色和透明度
    • arrowColor (Color) 箭头颜色和透明度
  • 当arrowDisplayMode 为1，则设置arrowAlphaMode = 1，并通过arrowColors调整箭头的颜色和透明度
    • arrowColors (object)箭头颜色调色板 仅在arrowDisplayMode=1时生效，河道箭头热力样式下的调色板配色对象，包含颜色渐变控制、无效像素颜色和调色板区间数组
      • 格式同上方的显示样式参数colors

• arrowAlphaMode (number) 箭头透明度模式，仅在arrowDisplayMode=0时生效，取值：[0,1]，0使用arrowColor的透明度，1使用调色板的透明度

• arrowTiling (number) 箭头平铺系数 值越小则箭头越小越密集，反之则更大更疏松

水面效果参数

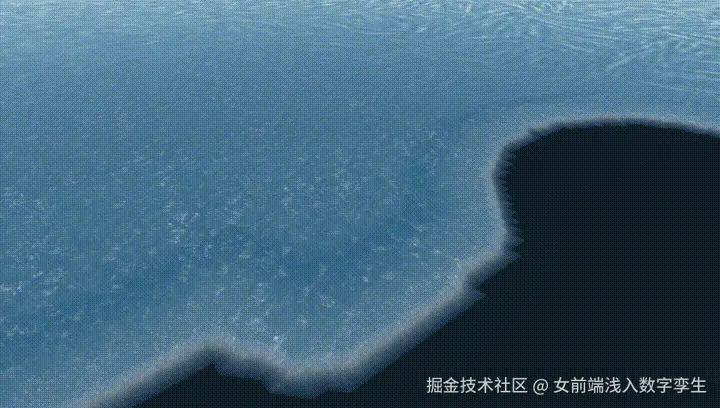

• foamWidth (number) 泡沫宽度取值范围：[0~10000]，默认值：1米

• foamIntensity (number) 泡沫强度 取值范围：[0~1]，默认值：0.5

• speedFactor (number) 速度因子

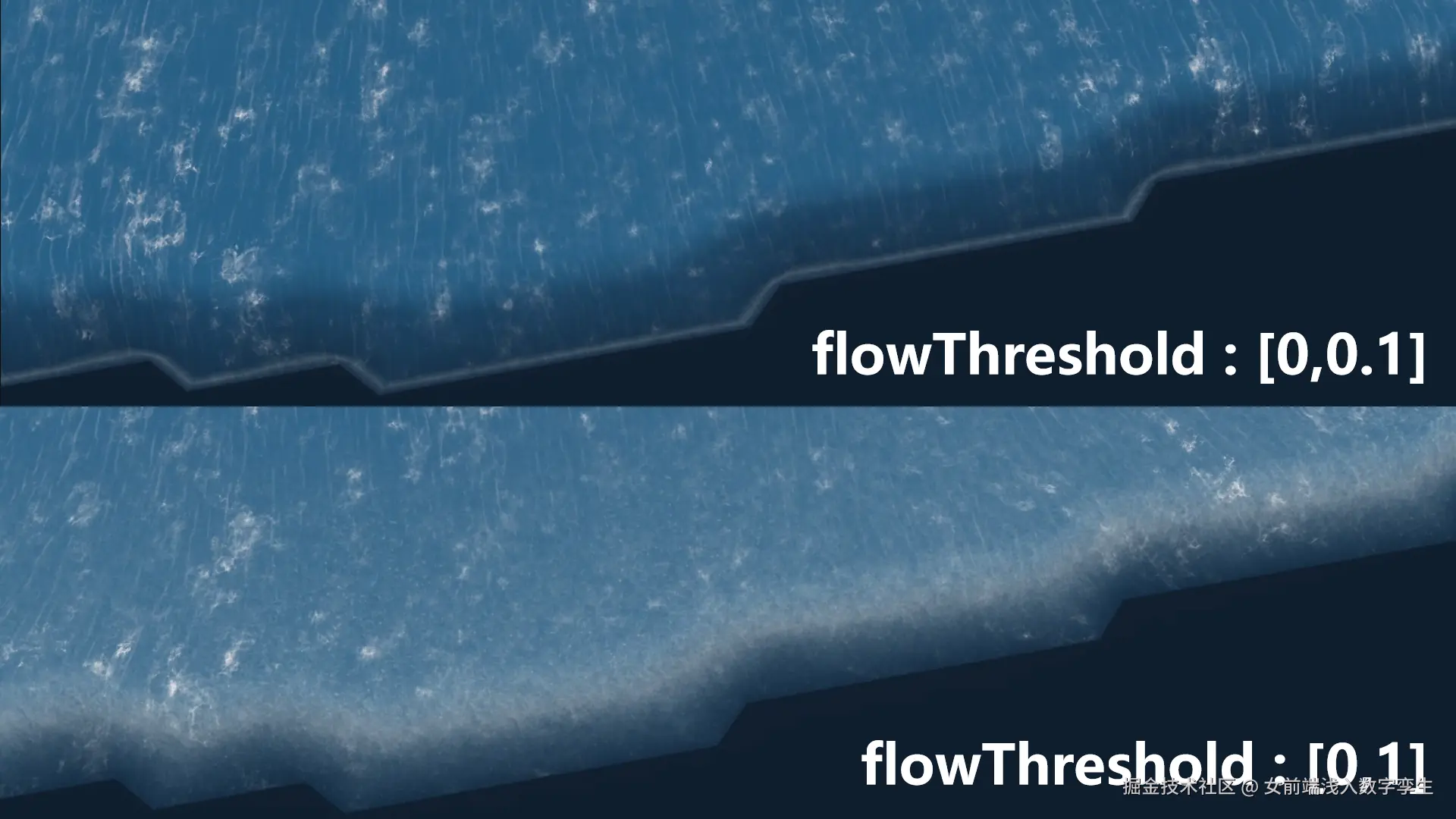

• flowThreshold (array) 水浪效果漫延的范围 即把水动力模型[minSpeed,maxSpeed]，最小最大流速的范围映射到[0~~1]，取值示例：[0.1,0.4]，取值范围[0-1]

• rippleDensity (number)水波纹辐射强度

• rippleTiling (number) 水波纹辐射平铺系数

以上就是本篇文章的所有内容，相信大家看完这篇文章后可以轻松的通过DTS实现二维水动力效果。

在DTS中还有各式各样的水分析相关接口，如FloodFill 水淹分析、Fluid 流体仿真对象、HydroDynamic1D 一维水动力、WaterFlowField 水流场，大家可以根据自身需求选择，这里给大家推荐一篇《开闸放水》的教程，后续也会陆续推出更多教程~

不再需要UE美术，前端轻松解决水利开闸放水难题！！！
