Constrainlayout使用解析--- theme: channing-cyan highlight: ardui

居中

让一个控件居中于⽗容器

app:layout_constraintStart_toStartOf="parent"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent"

居中于控件中⼼

⽔平⽅向居中

app:layout_constraintStart_toStartOf="@id/view"
app:layout_constraintEnd_toEndOf="@id/view

垂直⽅向居中

app:layout_constraintTop_toTopOf="@id/view"
app:layout_constraintBottom_toBottomOf="@id/view"

居中于控件的边

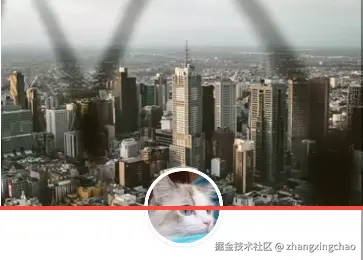

例如这样的效果，猫头在上边图片下边的中间：

app:layout_constraintTop_toBottomOf="@id/view"
app:layout_constraintBottom_toBottomOf="@id/view"

填充

⽔平⽅向填充⽗容器（通过 match_constraint ）

app:layout_constraintStart_toStartOf="parent"
app:layout_constraintEnd_toEndOf="parent"
android:layout_width="0dp"

上边的代码就很适合下边的逻辑，比如我们需要将下边图片中的按钮变成和 ImageView 的高度一样大的话，就可以使用match_constraint或者是使用android:layout_height="0dp"他们的意思都表示铺满约束的意思。

改完之后就变成了这样：

如果使用 match_parent，这个是铺满父布局，不一定会有这样的效果。

权重

为⽔平⽅向的控件设置权重，⼤⼩为 2:1:1

<!-- (view-1) -->

android:layout_width="0dp"
app:layout_constraintHorizontal_weight="2"

<!-- (view-2) -->

android:layout_width="0dp"
app:layout_constraintHorizontal_weight="1"

<!-- (view-3) -->

android:layout_width="0dp"
app:layout_constraintHorizontal_weight="1"

⽂字基准线对⻬

例如这样的效果，即便两个字体的大小99和%不一致，也可以实现效果：

app:layout_constraintBaseline_toBaselineOf

直接使用底部对齐是无法实现的：

圆形（⻆度）定位

通过「圆⼼」「⻆度」「半径」设置圆形定位

app:layout_constraintCircle="@id/view"
app:layout_constraintCircleAngle="90"
app:layout_constraintCircleRadius="180dp"

可以实现类似于这样的效果：

约束限制

限制控件⼤⼩不会超过约束范围。

限制宽度

app:layout_constrainedWidth="true"

限制高度

app:layout_constrainedHeight="true

例如这个图中，我们可以通过限制文本的宽度来实现其显示长度不超过图片的宽度，完整源码：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:ignore="HardcodedText">

    <ImageView
        android:id="@+id/avatar"
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:layout_marginTop="40dp"
        android:src="@mipmap/ic_launcher_round"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="12dp"
        android:background="@color/colorPrimary"
        android:text="长文本长文本长文本长文本长文本文本长文本长文本"
        android:textColor="@android:color/white"
        app:layout_constrainedWidth="true"
        app:layout_constraintEnd_toEndOf="@+id/avatar"
        app:layout_constraintHorizontal_bias="0.508"
        app:layout_constraintStart_toStartOf="@+id/avatar"
        app:layout_constraintTop_toBottomOf="@+id/avatar" />

</androidx.constraintlayout.widget.ConstraintLayout>

偏向（bias）

控制控件在垂直⽅向的0.0~1.0的位置的位置，让一个控件出现在指定方向的百分比位置上。这个 bias（偏向）属性，是“在它约束的范围内”的百分比位置——不是整个屏幕，而是“由你的 top/bottom 约束确定的那一段区间”。水平方向当然就是“start/end”的区间了。

例如：控制控件在垂直⽅向的 30%的位置：

app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent"
app:layout_constraintVertical_bias="0.3

该值默认值是0.5，同时除了Vertical外还有layout_constraintHorizontal_bias类型的。

垂直⽅向居顶部

app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent"
app:layout_constrainedHeight="true"
app:layout_constraintVertical_bias="0.0"

layout_goneMarginStart

当使用这个属性的控件所依赖的控件GONE掉之后，这个属性可以增加一个默认的边距

使用示例：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:ignore="HardcodedText">

    <TextView
        android:id="@+id/textview"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/colorPrimary"
        android:text="长文本长文本"
        android:textColor="@android:color/white"
        android:textSize="28sp"
        android:visibility="gone"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        app:layout_goneMarginStart="16dp"
        android:id="@+id/avatar"
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@mipmap/ic_launcher_round"
        app:layout_constraintStart_toEndOf="@id/textview"
        app:layout_constraintTop_toTopOf="@id/textview" />
</androidx.constraintlayout.widget.ConstraintLayout>

约束链

在约束链上的第⼀个控件上加上 chainStyle ，⽤来改变⼀组控件的布局⽅式。只有使用在第一个水平或者垂直的控件上边才会有效果。

三种 chainStyle 含义

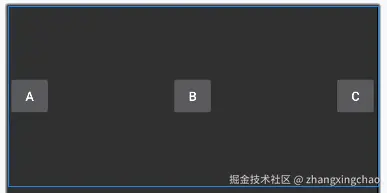

spread（扩散）：
控件均匀分布在链的两端，各自间隔平均。

spread_inside（内部扩散）：
首尾两个控件贴边，中间控件均匀分布在链中间。

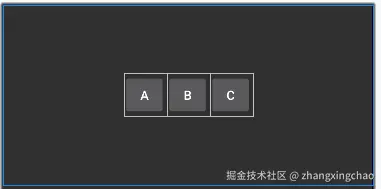

packed（打包）：
全部控件紧紧贴在一起，整体可以左右/上下偏移（bias） 。

垂直⽅向 packed：

app:layout_constraintVertical_chainStyle="packed

典型宽高比写法

假设你要让一个 ImageView 保持 16:9 宽高比，且要自动撑满屏幕宽度，高度自适应：

<ImageView
    android:id="@+id/iv"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintDimensionRatio="16:9"
/>

解释：

layout_width="0dp"：宽度由约束决定（就是 match constraints），代表让宽度自动拉满两侧。
layout_constraintDimensionRatio="16:9"：宽高比 16:9。
layout_height="wrap_content"：系统会根据宽度和比例自动算出高度。

反过来，如果你想让高度撑满父容器，宽度自适应：

<ImageView
    android:layout_width="wrap_content"
    android:layout_height="0dp"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintDimensionRatio="16:9"
/>

layout_height="0dp"：高度被约束拉满，宽度系统帮你算出来。

一些容易踩坑的点

只有 match_constraints（0dp）那一边才会根据 ratio 参与计算。
你随便写 wrap_content 或 match_parent，系统就直接测量内容或父布局，不用 ratio。
配合其它约束一起用（比如左右/上下都贴 parent），ratio 才会生效。
宽高都 0dp 也可以，但要有其它辅助约束来给最终确定形状。

正确原理：

wrap_content 或固定值：
这一边的尺寸是“已知的”，就是系统能直接测量（内容多大就多大，或者就是写死的数值）。
0dp（match constraints） ：
这一边是“未知的”，会根据比例（ratio）+ 已知那一边的尺寸，算出来。

Ratio 的进阶写法

app:layout_constraintDimensionRatio="H,2:1"
让“高度 = 2 × 宽度”，并且用高度来反推宽度（H = height based）。
W,3:4"
用宽度为主导，宽：高 = 3:4。

其实大部分时候写 "16:9" 或 "1:1" 就够用。

为什么要设置 0dp？

在 ConstraintLayout 中，使用 wrap_content 或者固定值（如 100dp）就意味着这个尺寸是已经“定死”或由内容大小决定的，没有可伸缩的余地。
而 match_constraints（也就是设置为 0dp）表示这个边可以被“约束规则”所支配，它本身不主动决定大小。因此，如果想通过某个规则（例如长宽比 ratio）去计算出宽/高，就必须让它处于可计算、可被约束的状态，这时候设置为 0dp 就是关键。

<ImageView
    android:layout_width="0dp"            <!-- match_constraints也可以 -->
    android:layout_height="wrap_content"
    app:layout_constraintDimensionRatio="16:9"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent" />

这里 android:layout_width="0dp" 表示宽度由 ConstraintLayout 的约束来决定（即 match constraints）。
app:layout_constraintDimensionRatio="16:9" 表示宽高比为 16:9。
当运行时，会先根据高度计算出宽度，或者根据宽度计算出高度，具体计算方式和约束条件有关，一般会取决于其他约束以及哪边是 0dp（match constraints）。

注意：如果我们想让“宽度”基于“高度”来计算，需要把“高度”设置为 match constraints 并且“宽度”可以是 wrap_content 或 match constraints，反之亦然。

在 ConstraintLayout 的 1.1.0+ 版本中，可以用前缀 W, 或 H, 来显式指定谁是参考边。

W 代表 width
- "W,16:9" 表示「宽:高 = 16:9」
H 代表 height
- "H,16:9" 表示「高:宽 = 16:9」

比如：

<ImageView
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    app:layout_constraintDimensionRatio="W,16:9"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent" />

这里等同于前面用法中 "16:9"，因为默认其实就是宽:高。

注意事项

至少有一个维度（宽或者高）要设置成 0dp（match constraints）
只有这样，ConstraintLayout 才能根据另一个维度以及比例去计算当前维度。
避免与固定值/wrap_content 错配
- 如果你想让一个组件“宽高都随父布局变化”，那就需要同时把 width / height 设成 0dp 并有至少一个方向能被计算出来（通常还需要配合其他约束如 start_toStartOf, end_toEndOf, top_toTopOf, bottom_toBottomOf 等）。
- 如果你写成类似
```
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:layout_constraintDimensionRatio="16:9"
```
这时系统会尝试先测量内容，再按照宽高比去调节，但可能会导致比例被忽略，或宽高约束无法生效。
与其他约束配合使用
比如你想让 View 填充宽度，那么需要给它 app:layout_constraintStart_toStartOf="parent" 和 app:layout_constraintEnd_toEndOf="parent"，然后宽度设为 0dp，再通过 layout_constraintDimensionRatio 算出高度。

百分⽐布局

需要对应⽅向上的值为 match_constraint
百分⽐是 parent 的百分⽐，⽽不是约束区域的百分⽐

例如：宽度是⽗容器的 30%

android:layout_width="0dp"
app:layout_constraintWidth_percent="0.3"

辅助控件

GuideLine（引导线）

概述

GuideLine 是一种虚拟的辅助线，可以水平或垂直地放置在布局中，用于对齐和定位其他视图。它本身不会显示在屏幕上，但可以在设计布局时进行参考。

使用场景

对齐多个视图：通过在相同的位置使用 GuideLine，可以确保多个视图在相同的位置对齐。
响应式设计：在不同屏幕尺寸下，通过百分比位置的 GuideLine 保持布局的一致性。

示例

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 垂直 GuideLine，位置为父宽度的 50% -->
    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_percent="0.5" />

    <!-- 水平 GuideLine，位置为父高度的 30% -->
    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline_horizontal"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_percent="0.3" />

    <!-- 使用 GuideLine 对齐的视图 -->
    <Button
        android:id="@+id/button1"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:text="Button 1"
        app:layout_constraintStart_toStartOf="@id/guideline_vertical"
        app:layout_constraintEnd_toEndOf="@id/guideline_vertical"
        app:layout_constraintTop_toTopOf="@id/guideline_horizontal" />

</androidx.constraintlayout.widget.ConstraintLayout>

注意事项

百分比定位：layout_constraintGuide_percent 可以使用百分比（0.0 到 1.0）定位 GuideLine。
固定偏移：也可以使用 layout_constraintGuide_begin 或 layout_constraintGuide_end 来设置固定的偏移量。

Group（组）

概述

Group 用于将多个视图组织在一起，便于同时控制它们的可见性（visibility）和启用状态（enabled）。它不会影响布局，只是一个逻辑上的分组工具。

使用场景

批量控制视图属性：例如，当需要同时隐藏或显示一组视图时，可以使用 Group 来简化操作。
提高代码可读性：将相关视图分组，便于管理和维护。

示例

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 一组视图 -->
    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button 1"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintStart_toStartOf="parent" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button 2"
        app:layout_constraintTop_toBottomOf="@id/button1"
        app:layout_constraintStart_toStartOf="parent" />

    <!-- Group 定义 -->
    <androidx.constraintlayout.widget.Group
        android:id="@+id/group_buttons"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="button1,button2" />

</androidx.constraintlayout.widget.ConstraintLayout>

val group = findViewById<Group>(R.id.group_buttons)
group.visibility = View.GONE  // 隐藏 group 内所有视图

注意事项

属性限制：Group 只能控制 visibility 和 enabled 属性，不能控制位置或尺寸。
引用视图：通过 app:constraint_referenced_ids 属性引用需要分组的视图，多个 ID 用逗号分隔。

Layer（层）

概述

Layer 是 ConstraintLayout 的一个功能，允许将多个视图组合在一起，并为这些组合视图设置统一的属性或进行动画操作。它类似于图层的概念，可以帮助更好地管理复杂的视图层级。

使用场景

组合动画：对一组视图同时应用动画效果。
统一属性设置：例如，统一调整一组视图的透明度、旋转等属性。

示例

假设有三个按钮，想要将它们组合在一起，并对整个组合应用旋转和缩放效果。

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/constraintLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 按钮 1 -->
    <Button
        android:id="@+id/button1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:text="按钮1"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <!-- 按钮 2 -->
    <Button
        android:id="@+id/button2"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:text="按钮2"
        app:layout_constraintStart_toEndOf="@id/button1"
        app:layout_constraintTop_toTopOf="parent"
        android:layout_marginStart="16dp" />

    <!-- 按钮 3 -->
    <Button
        android:id="@+id/button3"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:text="按钮3"
        app:layout_constraintStart_toEndOf="@id/button2"
        app:layout_constraintTop_toTopOf="parent"
        android:layout_marginStart="16dp" />

    <!-- 定义 Layer -->
    <androidx.constraintlayout.helper.widget.Layer
        android:id="@+id/layer_buttons"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:constraint_referenced_ids="button1,button2,button3"
        app:rotation="15"
        app:scaleX="1.2"
        app:scaleY="1.2"
        app:translationX="10dp"
        app:translationY="20dp" />

</androidx.constraintlayout.widget.ConstraintLayout>

import androidx.constraintlayout.widget.ConstraintLayout
import androidx.constraintlayout.helper.widget.Layer
import android.os.Bundle
import android.view.View
import androidx.appcompat.app.AppCompatActivity

class MainActivity : AppCompatActivity() {

    private lateinit var layer: Layer

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        layer = findViewById(R.id.layer_buttons)

        // 示例：点击某个按钮时，改变 Layer 的透明度
        val button1 = findViewById<View>(R.id.button1)
        button1.setOnClickListener {
            layer.alpha = 0.5f  // 设置 Layer 透明度为 50%
        }

        // 示例：点击另一个按钮时，恢复 Layer 的透明度
        val button2 = findViewById<View>(R.id.button2)
        button2.setOnClickListener {
            layer.alpha = 1.0f  // 设置 Layer 透明度为 100%
        }
    }
}

Barrier（障碍）

概述

Barrier 用于在布局中根据一组视图的实际位置动态创建一条参考线（或参考边）。这条参考线能够帮助其他视图进行对齐或排列。相比 GuideLine（在布局初始化时位置就固定），Barrier 会根据被引用视图尺寸的变化而动态移动，从而满足更灵活的布局需求。

Barrier 可以理解为一条“动态的约束线”。它具有以下特征：

自身不可见：和 Guideline 一样，Barrier 并不会在界面上显示。
动态定位：Barrier 的位置由它所引用的一组视图共同决定。例如，当你设置 barrierDirection="end" 并引用若干文本视图时，Barrier 的位置会始终位于那几个文本视图最右边界的最大值之后（再加上一点点偏移），无论这些文本视图的内容或长度如何变化，Barrier 都会动态更新位置。
可作为对齐基准：在其他视图的约束中，可以使用 Barrier 的 start, end, top, bottom 来对齐或排布，达到自适应布局的效果。

使用场景

动态宽度对齐：如果有多个视图的宽度不确定（例如有些文本会根据内容长度变化），需要在这些不确定宽度的视图后面再放置一个按钮或图片，让该按钮/图片始终贴在最宽的视图之后，就可以使用 Barrier。
动态高度对齐：同理，如果有多个视图高度可能随着内容变化而改变，需要在这些视图下面对齐另一个视图，就可以使用 Barrier。
响应式布局：在多语言、多屏幕适配时，内容长度经常会发生变化。使用 Barrier 可以在布局层面自动处理这些变化，无需繁琐地在代码中计算位置或尺寸。

Barrier 的关键属性

app:barrierDirection
- 表示 Barrier 的方向，可能的取值有 start, end, top, bottom。
- 例如，barrierDirection="end" 表示此 Barrier 会对齐一组视图的右边界中“最靠右”的那个点。
app:constraint_referenced_ids
- 用于声明这个 Barrier 所引用的一组视图的 ID。可以引用一个或多个视图，多个视图 ID 之间使用逗号分隔。
- 例如：app:constraint_referenced_ids="text1,text2,text3"。
app:barrierAllowsGoneWidgets
- 当被引用的视图是 GONE 状态时，该视图是否会影响 Barrier 的计算。
- true 表示即使视图是 GONE，也会将其位置视为 0 宽或 0 高来参与计算；
- false 表示视图处于 GONE 时，直接忽略它的大小。

示例

有三个 TextView，它们的文本长度不同，宽度也不一样。我们想在它们最右边放置一个按钮，让这个按钮始终贴在“最右的文本右边界（也可以理解为宽度最长的文本）”之后。

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 第一个文本，文本内容较短 -->
    <TextView
        android:id="@+id/text1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="短文本"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp" />

    <!-- 第二个文本，文本内容较长 -->
    <TextView
        android:id="@+id/text2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="这是一个比较长的文本内容，用于演示 Barrier 的位置变化"
        app:layout_constraintTop_toBottomOf="@id/text1"
        app:layout_constraintStart_toStartOf="parent"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp" />

    <!-- 第三个文本，中等长度 -->
    <TextView
        android:id="@+id/text3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中等长度文本"
        app:layout_constraintTop_toBottomOf="@id/text2"
        app:layout_constraintStart_toStartOf="parent"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp" />

    <!-- Barrier 定义，方向为 end -->
    <androidx.constraintlayout.widget.Barrier
        android:id="@+id/barrier_right"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="end"
        app:constraint_referenced_ids="text1,text2,text3"
        app:barrierAllowsGoneWidgets="true" />

    <!-- 需要贴在最右文本之后的按钮 -->
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="操作"
        app:layout_constraintTop_toTopOf="@+id/text1"
        app:layout_constraintStart_toEndOf="@id/barrier_right"
        android:layout_marginStart="16dp" />

</androidx.constraintlayout.widget.ConstraintLayout>

示例说明：

TextView 的位置
- 三个 TextView 的宽度各不相同（取决于文本内容），我们并不清楚它们在实际渲染后的宽度。
Barrier 的方向
- 代码中设置了 app:barrierDirection="end"，表示这个 Barrier 会自动放在三个文本视图中最靠右的那个右边缘之后。
- barrierAllowsGoneWidgets="true" 表示如果有视图被设置为 View.GONE，Barrier 依然会考虑它的尺寸（此时 GONE 视图尺寸为 0），以免造成布局意外塌陷。根据实际需要可设置为 false。
按钮的约束
- 按钮的 Start 约束连接到 Barrier 的 End：app:layout_constraintStart_toEndOf="@id/barrier_right"。
- 这意味着按钮的左边缘始终贴着 Barrier 的右边缘。由此保证无论哪一个文本的宽度最大，按钮都会放在它的右边。

注意事项

方向设置：通过 app:barrierDirection 属性设置 Barrier 的方向，可以是 start、end、top、bottom。
引用视图：通过 app:constraint_referenced_ids 属性引用需要计算 Barrier 位置的视图，多个 ID 用逗号分隔。
动态调整：Barrier 会根据引用视图的当前位置和尺寸动态调整自身位置，适用于内容动态变化的场景。

Placeholder（占位符）

概述

本身在界面上并不可见，但能在布局中“预留”出一块空间，然后在运行时将其他视图“放”到这个 Placeholder 所在的位置。

本质
- Placeholder 是一个继承自 ConstraintHelper 的“虚拟视图”。它本身并不会渲染可见的内容，而是用来放置其他视图。
核心功能
- 可以在预先定义的布局位置（Placeholder 所在的区域），在运行时将某个视图移动或替换到这个位置上，以实现动态布局切换或过渡动画。
布局特性
- 可以像普通视图一样，为 Placeholder 设置约束和大小（通常为 match_constraints 或固定大小），以此确定它在布局中的位置和区域。
- 当使用 placeholder.setContentId(R.id.some_view) 时，ConstraintLayout 会把 some_view 移动到 Placeholder 的约束位置，并继承 Placeholder 的约束和尺寸。

Placeholder 的常见使用场景

视图内容切换
- 比如有时要在同一个容器区域里显示一个图片，切换到下一步后又显示一个文字说明，或者表单等；此时可以通过 Placeholder 动态地切换要显示的视图 ID，实现快速的内容替换。
动画过渡
- 使用 MotionLayout（ConstraintLayout 的扩展）或其他动画时，可以把 Placeholder 作为目标位置，让一个视图在动画中从自己的原位置移动到 Placeholder 所在位置，使得视觉过渡更加流畅且代码更简洁。
占位示例 / 骨架屏
- 部分应用会先显示一个“加载中”或“骨架屏”样式，在数据加载完成后再替换成真正的内容视图。Placeholder 可以很好地完成这个占位到真实内容的切换。

示例

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- Placeholder 定义 -->
    <androidx.constraintlayout.widget.Placeholder
        android:id="@+id/placeholder"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent" />

    <!-- 要替换的视图 -->
    <ImageView
        android:id="@+id/imageView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@drawable/sample_image"
        android:visibility="gone" />

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="动态文本"
        android:visibility="gone" />

</androidx.constraintlayout.widget.ConstraintLayout>

// 在 Kotlin 中动态替换 Placeholder 的内容
val placeholder = findViewById<Placeholder>(R.id.placeholder)
val imageView = findViewById<ImageView>(R.id.imageView)
val textView = findViewById<TextView>(R.id.textView)

// 替换 Placeholder 为 ImageView
placeholder.setContentId(R.id.imageView)

// 或者替换为 TextView
placeholder.setContentId(R.id.textView)

与动画或 MotionLayout 搭配

Placeholder 在日常使用时，也常常结合 MotionLayout 来做过渡动画。大致流程是：

在 MotionScene 中定义不同的 ConstraintSet，让同一个 Placeholder 在不同状态中使用不同视图或不同的属性。
在动画过渡（Transition）中切换 setContentId 或者切换视图的可见性，从而实现平滑的视图内容变换。

这比传统的在代码中手动管理坐标或切换布局更加直观、简洁。

注意事项

占位尺寸
- Placeholder 的尺寸/约束决定了被替换视图的最终大小和位置。
- 如果 Placeholder 是 wrap_content，就需要确保你能准确给它一个大小；如果是 0dp（match_constraints），则要结合相应的约束（如 Start, End, Top, Bottom）或长宽比来确定它所占的空间。
视图初始可见性
- 如果不想在“切换”发生前就看到视图的实际位置，可以让被替换视图初始状态为 GONE。
- 当你调用 setContentId 时，会自动将视图移动到占位区域，并将其可见性调为 VISIBLE（如果之前是 GONE）。
对约束的影响
- 使用 setContentId 会让该视图忽略它原本在 XML 中的约束，转而继承 Placeholder 的约束。
- 如果原本的视图有非常复杂的约束，记得再三确认切换后不会产生冲突。
动态替换多个视图
- 可以在代码中根据业务逻辑随时调用 placeholder.setContentId(R.id.viewA)、placeholder.setContentId(R.id.viewB) 等把不同视图移动到相同的位置上，从而做内容切换或空间共享。

Flow（流布局）

概述

用于在同一个 ConstraintLayout 中实现类似 Linearlayout 或 FlexboxLayout 的“流式”布局。它能够根据子视图（被引用的视图）的数量和大小，自动进行多行或多列的排列，同时支持对齐方式、间距设置、最大元素数限制等多种灵活配置。Flow 是 ConstraintHelper 的一个子类（Flow extends VirtualLayout extends ConstraintHelper），可以在同一个 ConstraintLayout 内对多视图进行自动排列。它在布局时，会根据配置的 布局模式、间距、对齐方式 等，将所有被引用的视图按照一定规则进行“流式”排布：

可以按行或按列自动换行/换列；
可以指定一行或一列中能容纳的 最大元素数量；
可以控制每个元素之间的 水平和垂直间距；
可以指定 对齐模式、重心偏移 等。

Flow 的使用场景

标签云/流式按钮组
- 当有一组标签或按钮，需要在空间不够的情况下自动换行，并设定标签或按钮之间的间距。
- 例如电商APP中的商品标签、社交应用中的兴趣标签等。
自适应网格
- 需要根据屏幕宽度或动态内容，自动将子元素按一定规则“流式”摆放。
- Flow 可以指定每行（列）最大元素数，也可以指定高度或宽度限制，来模拟简单的网格布局。
相对复杂的动态布局
- 当应用内容是动态生成或数量不固定时，Flow 能够在不改变布局层级（仍是单层 ConstraintLayout）的情况下，为子视图提供自动排列与换行功能。

Flow 的核心属性

Flow 在 XML 中常用的属性列表如下（大部分以 app:flow_ 开头）：

app:constraint_referenced_ids
- 指定由 Flow 管理的视图 ID，多个视图以英文逗号分隔。
- 示例：app:constraint_referenced_ids="button1,button2,button3"
app:flow_wrapMode
- 决定 Flow 如何换行或换列，常见取值：
  - none：不换行，所有子视图均在同一行（或同一列）中排布。
  - chain：当到达 maxElementsWrap 或空间不足时，会自动换行/换列。
  - aligned：与 chain 类似，但会对行/列进行对齐，使各行/列在可见尺寸上保持对齐。
app:flow_maxElementsWrap
- 指定在自动换行/换列前，单行（或单列）最多可容纳的子元素个数。
- 示例：app:flow_maxElementsWrap="3" 表示每行最多放 3 个元素，之后自动换行。
app:flow_horizontalGap / app:flow_verticalGap
- 子视图之间的 水平/垂直间距（单位：dp）。
- 示例：app:flow_horizontalGap="8dp" 表示每个子视图之间有 8dp 的水平间距。
app:flow_horizontalStyle / app:flow_verticalStyle
- 子视图在水平方向 / 垂直方向的分配模式，可选值包括：
  - spread（默认，平均分配空白）
  - wrap（只占用实际宽度/高度）
  - packed（全部堆在一起，可通过 bias 再做偏移）
app:flow_horizontalBias / app:flow_verticalBias
- 当使用了 packed 模式或类似情况时，可以使用 bias 控制子视图在剩余空间里的对齐位置，取值区间 [0..1]，0 表示靠“start”或“top”，1 表示靠“end”或“bottom”。
app:flow_firstHorizontalStyle , app:flow_lastHorizontalStyle 等
- 可以对第一行、最后一行使用不同的分配模式，适用于更复杂的场景。

此外，还有一些其他属性，如 flow_firstHorizontalBias, flow_lastHorizontalBias, flow_firstVerticalStyle 等，用于针对首行、尾行做特殊处理。大部分场景下，你只需要掌握最常用的 flow_wrapMode、flow_maxElementsWrap、flow_horizontalGap、flow_verticalGap 等即可。

示例

有 5 个按钮，想要让它们在一行中摆放，当空间不足或视图数量超过某个限制时自动换行，并在水平方向和垂直方向上设置固定的间距。

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/constraintLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- Flow 组件 -->
    <androidx.constraintlayout.helper.widget.Flow
        android:id="@+id/flow"
        android:layout_width="0dp"
        android:layout_height="wrap_content"

        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"

        app:constraint_referenced_ids="button1,button2,button3,button4,button5"

        app:flow_wrapMode="chain"
        app:flow_maxElementsWrap="3"
        app:flow_horizontalGap="8dp"
        app:flow_verticalGap="8dp"
        />

    <!-- 子视图们：5 个按钮 -->
    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮3" />

    <Button
        android:id="@+id/button4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮4" />

    <Button
        android:id="@+id/button5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮5" />

</androidx.constraintlayout.widget.ConstraintLayout>

示例说明：

Flow 自身是一个 ConstraintHelper，本身并不绘制可见内容，也不需要放在特定的层级结构内；它只需要在同一个 ConstraintLayout 中即可。
constraint_referenced_ids="button1,button2,button3,button4,button5" 表示 Flow 将管理这 5 个按钮的摆放位置。
flow_wrapMode="chain" + flow_maxElementsWrap="3" 表示在一行最多放 3 个按钮，超过 3 个就自动换到下一行。
flow_horizontalGap="8dp"、flow_verticalGap="8dp" 表示相邻元素之间的间距。
android:layout_width="0dp" + app:layout_constraintStart_toStartOf 和 app:layout_constraintEnd_toEndOf 表示 Flow 这个辅助组件的“占位宽度”会随父容器的宽度进行拉伸，以便在内部进行更灵活的子视图排布。

示例2：想要在垂直方向上进行流式排列，每列最多放 2 个按钮，并让它们在垂直方向上居中对齐：

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/constraintLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.constraintlayout.helper.widget.Flow
        android:id="@+id/flow_vertical"
        android:layout_width="wrap_content"
        android:layout_height="0dp"
        app:constraint_referenced_ids="buttonA,buttonB,buttonC,buttonD"

        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintTop_toTopOf="parent"

        app:flow_wrapMode="chain"
        app:flow_maxElementsWrap="2"
        app:flow_horizontalGap="16dp"
        app:flow_verticalGap="16dp"

        app:flow_orientation="vertical"   <!-- 垂直方向流式排列 -->

        app:flow_verticalStyle="packed"   <!-- 垂直方向子视图堆叠在一起 -->
        app:flow_verticalBias="0.5"       <!-- 垂直方向偏移量 0.5 表示居中 -->

        />

    <!-- 四个按钮 -->
    <Button
        android:id="@+id/buttonA"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A" />

    <Button
        android:id="@+id/buttonB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B" />

    <Button
        android:id="@+id/buttonC"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="C" />

    <Button
        android:id="@+id/buttonD"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="D" />

</androidx.constraintlayout.widget.ConstraintLayout>

示例2说明：

app:flow_orientation="vertical"：将 Flow 切换到 竖直方向的排布模式。默认值是 horizontal。
app:flow_maxElementsWrap="2"：表示每列最多容纳 2 个子视图。放入第三个子视图时，就会自动换到下一列。
app:flow_verticalStyle="packed" + app:flow_verticalBias="0.5"：将子视图在垂直方向上“包裹”到一起，并在容器可用空间中居中显示。
android:layout_width="wrap_content" + android:layout_height="0dp" + 垂直的上下约束，意味着 Flow 的高度会“填满”父布局的可用高度，并允许子元素在内部根据 bias 做居中或其他排布。

关键属性

app:flow_wrapMode：定义换行模式，可选值有 none（不换行）、chain（链式换行）、aligned（对齐换行）。
app:flow_horizontalGap 和 app:flow_verticalGap：设置子视图之间的水平和垂直间距。
app:flow_maxElementsWrap：设置每行（或列）的最大元素数目，当达到限制时自动换行。
app:constraint_referenced_ids：指定 Flow 管理的子视图 ID，多个 ID 用逗号分隔。

注意事项

被 Flow 管理的视图依旧需要在同一个 ConstraintLayout 中
- Flow 只能引用同一 ConstraintLayout 下的子视图 ID。无法跨布局引用视图。
不要给被 Flow 引用的子视图再添加相互矛盾的约束
- 一旦视图被 Flow 管理，它们的 位置 就主要由 Flow 决定。你可以给子视图做一些如大小约束等，但尽量避免再指定大量相互冲突的 Start_toStartOf 或 Top_toTopOf 等，否则可能导致布局无法正常测量或出现意外。
动态增删视图
- 如果要在运行时动态增删被引用的视图，你需要在 Java/Kotlin 代码里重新设置 Flow 的引用 IDs（setReferencedIds()），或通过 ConstraintSet 动态更新。如果只是隐藏某些视图（View.GONE），Flow 会自动把它们忽略，但需要注意布局刷新。
性能
- Flow 在大多数常见场景下性能都是足够的。只有当你需要频繁、大量地增删视图或进行动画时，才需要特别关注性能问题。一些极端复杂的场景下，可能还需手动优化或使用更专业的布局方案。

总结

ConstraintLayout 提供了多种辅助工具和组件，如 GuideLine、Group、Layer、Barrier、Placeholder 和 Flow，以帮助构建灵活、高效和响应式的布局。了解并合理使用这些组件，可以显著提升布局的可维护性和适应性。

快速参考

组件	用途描述	关键属性
GuideLine	虚拟辅助线，用于对齐和定位其他视图	`layout_constraintGuide_percent`、`orientation`
Group	逻辑分组，用于批量控制视图的 `visibility` 和 `enabled`	`constraint_referenced_ids`
Layer	组合视图，统一设置属性或应用动画	具体属性依赖于实现
Barrier	动态参考线，根据一组视图的位置动态调整	`barrierDirection`、`constraint_referenced_ids`
Placeholder	占位符，用于动态替换或展示其他视图	`setContentId` 方法
Flow	流式布局，自动排列子视图	`flow_wrapMode`、`flow_horizontalGap`、`constraint_referenced_ids`

ConstraintHelper

ConstraintHelper 是一个非常核心且抽象的“辅助类”基类，许多常用的辅助组件（如 Barrier、Group、Layer、Flow、Placeholder）都是继承自 ConstraintHelper。它的主要作用是：在不直接参与可见视图的前提下，通过引用一组目标视图，对它们的布局或属性进行批量或动态的控制。

一、ConstraintHelper 是什么？

抽象基类：ConstraintHelper 继承自 View（或者更准确地说是 ViewGroup 的子类，但它自身不显示内容），在 ConstraintLayout 体系下用作对“引用视图的批量处理”。
引用视图：它有一个非常重要的属性 —— constraint_referenced_ids，通过它可以指定若干需要被“帮助”或“管理”的视图，多个视图的 ID 用逗号分隔。
布局流程：ConstraintHelper 在布局流程（onMeasure、onLayout 等）中会参与 ConstraintLayout 的约束解析，可以在这其中对被引用视图做批量的调整、计算或变换。

简单来说，你可以把 ConstraintHelper 想象成“非可视化的布局组件”，它不展示内容，却能集中管理一组可见视图，或对它们进行统一的逻辑处理。

二、ConstraintHelper 的常见子类

在日常开发中，我们或多或少都用过以下组件——它们都继承自 ConstraintHelper，只是实现了各自特殊的功能：

Group
- 主要用于批量控制一组视图的可见性（visibility）和启用状态（enabled）。
- 不会影响视图的尺寸和位置，只是一个对若干视图的逻辑分组。
Barrier
- 动态参考线，用于根据被引用视图的位置（最左/最右/最上/最下）创建一条虚拟的对齐边。
- 适用于视图宽高不确定时，让其他视图可以“紧贴”这条动态边界。
Layer
- 可将一组视图当成一个整体来处理，对这组视图应用统一的变换（旋转、缩放、透明度、位移等）。
- 常见场景：对一组按钮或视图做整体动画。
Flow
- 继承自 VirtualLayout（也是 ConstraintHelper 的子类），可以在 ConstraintLayout 内部实现流式布局、自动换行、多行多列等功能。
- 常见场景：动态标签云、复杂的网格排列等。
Placeholder
- 一个“占位符”视图，可在运行时用来“挂载”其他视图，常用于动态切换视图或做动画过渡。
VirtualLayout
- 其实 Flow 就是 VirtualLayout 的一个实现。“虚拟布局”可以在约束层面或绘制层面帮助管理一组视图，避免多重嵌套布局。

这些子类通过继承 ConstraintHelper 并实现或重写特定方法（如 updatePreLayout()、updatePostLayout() 等），实现了各自的功能逻辑。

三、ConstraintHelper 的核心属性

app:constraint_referenced_ids
- 这是 ConstraintHelper 最常用的属性，用于指定需要被管理的视图。
- 多个视图的 ID 用英文逗号分隔，例如 app:constraint_referenced_ids="view1,view2,view3"。
- 这些 ID 对应的视图必须在同一个 ConstraintLayout 中。
其他自定义属性
- 不同的子类会增加自身需要的自定义属性。
- 例如 Barrier 有 barrierDirection、barrierAllowsGoneWidgets；Flow 有 flow_wrapMode、flow_horizontalGap、flow_verticalGap；Layer 有 rotation、scaleX、scaleY、alpha 等。

四、自定义 ConstraintHelper

如果内置的 Barrier、Group、Flow 等已经满足需求，通常不需要自己去继承 ConstraintHelper。
但如果想实现一些特殊的“批量控制”或“动态计算”，可以尝试自定义一个类，例如 MyCustomHelper，继承 ConstraintHelper，然后在其中重写以下方法（关键）：

init(AttributeSet attrs, int defStyleAttr)
- 用于在构造函数中解析自定义属性（如果有的话），并初始化相关逻辑。
updatePreLayout(ConstraintLayout container)
- 布局前的更新。在这里可以拿到被引用视图的列表，通过 getViews(container) 获取具体的子视图引用，然后根据需要进行一些前置计算或处理。
updatePostLayout(ConstraintLayout container)
- 布局后的更新。如果需要在布局完成后根据实际尺寸或位置再次调整什么，可以在这里处理。
onDraw(Canvas canvas) （或 dispatchDraw(Canvas canvas))
- 如果你的 Helper 需要在屏幕上绘制一些辅助信息（多数情况不会这么做），可以在此处实现自定义绘制逻辑。
- 一般的 ConstraintHelper 子类不会去绘制可见元素，除非像 Flow 需要绘制特殊的背景或分隔线。

一个示例的伪代码结构大致如下：

class MyCustomHelper @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyleAttr: Int = 0
) : ConstraintHelper(context, attrs, defStyleAttr) {

    init {
        // 解析自定义属性（如果需要）
    }

    override fun updatePreLayout(container: ConstraintLayout?) {
        super.updatePreLayout(container)
        // 获取被引用的视图
        val views = getViews(container)
        // 对 views 做一些批量逻辑处理，例如改变它们的宽高、margin 等
    }

    override fun updatePostLayout(container: ConstraintLayout?) {
        super.updatePostLayout(container)
        // 在容器完成布局之后，如果需要再次根据实际位置进行微调，可以做在这里
    }
}

然后在布局 XML 中声明并使用这个自定义 Helper：

<com.example.MyCustomHelper
    android:id="@+id/my_helper"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:constraint_referenced_ids="view1,view2,view3" />

ConstraintHelper 就是可以在测量/布局阶段对被引用视图做“干预”或“额外计算”的关键所在。、

学后测验

一、单项选择题（每题1分）

1. 下列关于 ConstraintLayout 中的 0dp（match constraints）说法，正确的是：

A. 0dp 等同于 wrap_content
B. 0dp 表示控件宽/高由父容器撑满
C. 0dp 表示该边可由约束和其他规则决定实际大小
D. 0dp 不能和 ratio 属性一起用

【答案与解析】

答案：C

解析：0dp 在 ConstraintLayout 中表示 match_constraints，即该边的大小受限于其它约束和计算，可以搭配比例等使用；不是 wrap_content，也不是简单的 match_parent。

2. 以下哪个属性可以让 TextView 的文字基线与另一个控件对齐？

A. app:layout_constraintBottom_toBottomOf
B. app:layout_constraintBaseline_toBaselineOf
C. app:layout_constraintTop_toTopOf
D. app:layout_constraintStart_toStartOf

【答案与解析】

答案：B

解析：Baseline_toBaselineOf 使两个控件的文本基线对齐，特别适合对齐不同字号的文本控件。

3. 如果你需要让一个视图随另一组视图动态变化边界对齐，应优先用哪种辅助组件？

A. GuideLine
B. Barrier
C. Group
D. Layer

【答案与解析】

答案：B

解析：Barrier 动态参考一组控件的边界，无论这些控件内容怎么变化，Barrier 都能自动移动，是自适应复杂场景的利器。

4. 关于 ConstraintLayout 的 bias（偏向），下列说法正确的是：

A. bias 只能取 0 或 1
B. bias 影响约束范围内控件的位置百分比
C. bias 只能用于水平居中
D. bias 只影响宽度，不影响高度

【答案与解析】

答案：B

解析：bias 取值 [0,1]，控制控件在约束范围内的位置，比如 0.3 就是在 30% 的地方。既有水平也有垂直 bias。

二、多项选择题（每题2分）

5. 以下哪些属于 ConstraintHelper 的子类？（多选）

A. Barrier
B. Layer
C. Guideline
D. Flow
E. Group
F. Placeholder

【答案与解析】

答案：A、B、D、E、F

解析：ConstraintHelper 的子类包括 Barrier、Layer、Flow、Group、Placeholder。GuideLine 不是，它有自己独立的实现。

6. 关于 Flow 布局组件，下列说法哪些是正确的？（多选）

A. Flow 支持横向和纵向流式布局
B. Flow 只能在 ConstraintLayout 中引用视图
C. Flow 可以设置元素之间的间距
D. Flow 必须放在被引用控件的父容器外部
E. Flow 会自动管理被引用视图的位置

【答案与解析】

答案：A、B、C、E

解析：Flow 只能引用同一 ConstraintLayout 下的视图，可以设置间距，会自动管理被引用视图的位置，支持横向纵向流式布局。Flow 必须和被管理视图同属于一个 ConstraintLayout。

三、判断题（每题1分）

7. ( ) ConstraintLayout 的 Group 组件可以直接控制分组视图的位置和尺寸。

【答案与解析】

答案：错误

解析：Group 只能控制分组视图的 visibility 和 enabled，不能直接影响布局属性如位置和尺寸。

8. ( ) Placeholder 可以让任意视图在运行时占用 Placeholder 预留的空间和约束。

【答案与解析】

答案：正确

解析：Placeholder 通过 setContentId()，可以让任意被管理视图移动到自身位置，并继承约束和尺寸。

9. ( ) Barrier 只适用于横向布局场景，无法用于垂直对齐。

【答案与解析】

答案：错误

解析：Barrier 可设置方向，支持 start/end/top/bottom，横向、纵向都可以。

四、简答题（每题4分）

10. 简述 ConstraintLayout 的 0dp（match constraints）和 match_parent 的区别？在什么场景应该用 0dp？

【答案与解析】

答案：

0dp 表示 match constraints，只在 ConstraintLayout 下才有意义，表示该方向的尺寸完全受限于其约束和相关规则，可以用来自适应空间（比如流式布局、配合 ratio、百分比宽高等）。

match_parent 表示直接撑满父布局剩余空间，不考虑任何约束，只和父容器尺寸相关。ConstraintLayout 中不建议用 match_parent，容易导致冲突或无效，推荐用 0dp + 约束表达拉伸或自适应需求。

常用场景：

需要控件自动撑满两侧（或上下）约束间剩余空间时
需要和 ratio、百分比等结合做自适应宽高时
用于 Flow/Barrier 这种辅助组件引用的控件宽高设置

11. Barrier 适合哪些场景？请简述实现原理和注意事项。

【答案与解析】

答案：

Barrier 适合一组控件尺寸、内容不确定，且需要让其他控件随其边界自动适配对齐的场景，比如多语言文本、动态列表、响应式按钮布局。

原理：Barrier 动态计算它所引用控件的最大（或最小）边界，形成一条虚拟线，其他控件可以对齐该线，实现自适应。

注意事项：

只能引用同一个 ConstraintLayout 下的视图
注意 GONE 状态对 Barrier 计算的影响
被引用视图尺寸频繁变化时，Barrier 会动态刷新，布局性能可能略受影响

五、编程/布局题（每题5分）

12. [XML] 设计如下布局：屏幕顶部放一个图片，图片正下方有一个横向排列的按钮组，按钮数量不定但需要自动换行，每行最多放3个按钮，并且按钮之间水平和垂直间隔8dp。图片和按钮组之间垂直间距为24dp，所有控件水平方向居中。请写出关键的 ConstraintLayout XML。

【答案与解析】

答案：

<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 顶部图片 -->
    <ImageView
        android:id="@+id/top_image"
        android:layout_width="120dp"
        android:layout_height="120dp"
        android:src="@drawable/ic_launcher_foreground"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"/>

    <!-- Flow 负责流式按钮排列 -->
    <androidx.constraintlayout.helper.widget.Flow
        android:id="@+id/flow_buttons"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="btn1,btn2,btn3,btn4,btn5,btn6"
        app:flow_wrapMode="chain"
        app:flow_maxElementsWrap="3"
        app:flow_horizontalGap="8dp"
        app:flow_verticalGap="8dp"
        app:layout_constraintTop_toBottomOf="@id/top_image"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_margin="24dp"
    />

    <!-- 六个按钮示例，实际数量可增减 -->
    <Button android:id="@+id/btn1" ... android:text="按钮1"/>
    <Button android:id="@+id/btn2" ... android:text="按钮2"/>
    <Button android:id="@+id/btn3" ... android:text="按钮3"/>
    <Button android:id="@+id/btn4" ... android:text="按钮4"/>
    <Button android:id="@+id/btn5" ... android:text="按钮5"/>
    <Button android:id="@+id/btn6" ... android:text="按钮6"/>

</androidx.constraintlayout.widget.ConstraintLayout>

解析：Flow 组件实现流式自动换行，maxElementsWrap 控制每行最大按钮数，按钮引用 id 灵活扩展即可。

13. [Kotlin] 动态实现如下需求：有两个视图 A/B，点击按钮可以让 A 或 B 动态切换到布局中某个占位符 Placeholder 的位置。写出简要实现代码。

【答案与解析】

答案：

val placeholder = findViewById<Placeholder>(R.id.placeholder)
val viewA = findViewById<View>(R.id.viewA)
val viewB = findViewById<View>(R.id.viewB)
val btnSwitch = findViewById<Button>(R.id.btnSwitch)

// 点击按钮时切换显示
btnSwitch.setOnClickListener {
    val showingA = placeholder.contentId == R.id.viewA
    placeholder.setContentId(if (showingA) R.id.viewB else R.id.viewA)
}

解析：通过 setContentId() 切换 Placeholder 的内容，原视图的约束失效，直接使用占位符的约束。

Constrainlayout使用解析

居中

让一个控件居中于⽗容器

居中于控件中⼼

⽔平⽅向居中

垂直⽅向居中

居中于控件的边

填充

⽔平⽅向填充⽗容器（通过 match_constraint ）

权重

⽂字基准线对⻬

圆形（⻆度）定位

通过「圆⼼」「⻆度」「半径」设置圆形定位

约束限制

限制宽度

限制高度

偏向 （bias）

垂直⽅向居顶部

layout_goneMarginStart

约束链

三种 chainStyle 含义

典型宽高比写法

反过来，如果你想让高度撑满父容器，宽度自适应：

一些容易踩坑的点

正确原理：

Ratio 的进阶写法

为什么要设置 0dp？

注意事项

百分⽐布局

辅助控件

GuideLine（引导线）

概述

使用场景

示例

注意事项

Group（组）

概述

使用场景

示例

注意事项

Layer（层）

概述

使用场景

示例

Barrier（障碍）

概述

使用场景

Barrier 的关键属性

示例

注意事项

Placeholder（占位符）

概述

Placeholder 的常见使用场景

示例

与动画或 MotionLayout 搭配

注意事项

Flow（流布局）

概述

Flow 的使用场景

Flow 的核心属性

示例

关键属性

注意事项

总结

快速参考

ConstraintHelper

一、ConstraintHelper 是什么？

二、ConstraintHelper 的常见子类

三、ConstraintHelper 的核心属性

四、自定义 ConstraintHelper

学后测验

一、单项选择题（每题1分）

二、多项选择题（每题2分）

三、判断题（每题1分）

四、简答题（每题4分）

五、编程/布局题（每题5分）

偏向（bias）
