一、PAG格式简介

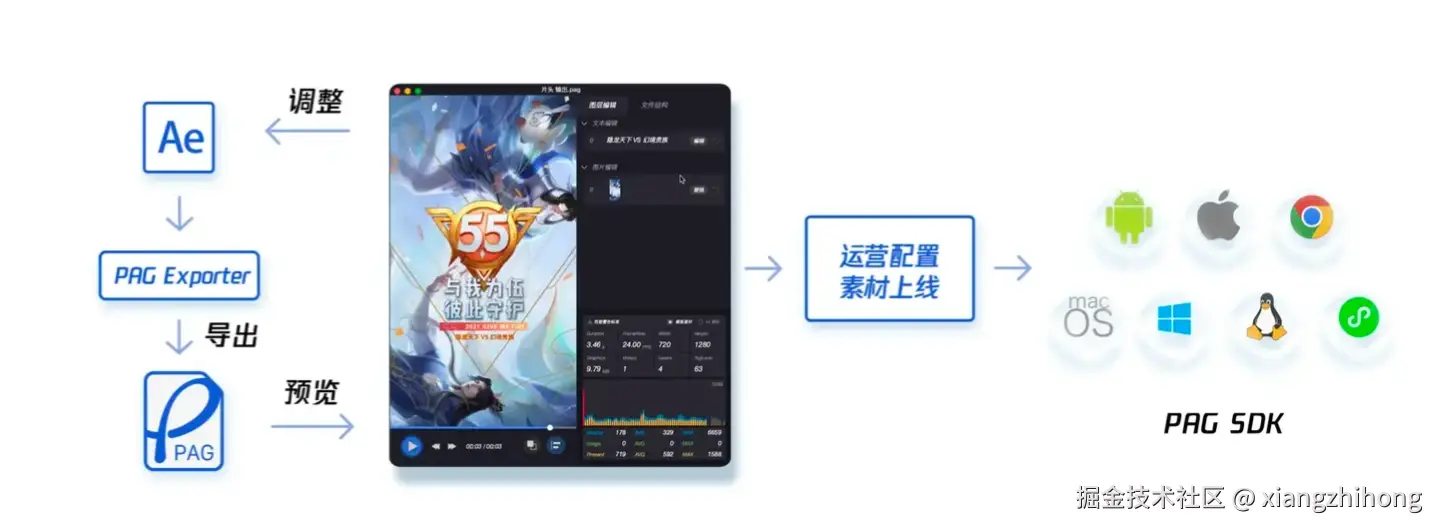

PAG是来自腾讯的一套完整的动画工作流解决方案，助力于将 AE 动画方便快捷的应用于各平台终端。PAG 的流程图下图所示，设计师在 AE 上设计出动画后，可以通过导出插件导出 pag 文件，同时 PAG 提供了桌面端预览工具，支持实时预览效果，在确认效果后，通过运行配置上线，各平台终端可以通过 PAG SDK 加载渲染 PAG 动画。

image.png 相比其他的动画方案，PAG动画有如下特点和优势：

  • 开源项目：无需担心团队维护问题。

  • 文件更小：PAG采用针对 AE 时间轴属性设计的二进制文件编码器，能够使用动态比特位紧凑存储，冗余信息极少，文件体积最小，解码速度最快，且支持单文件集成图片和音频等外部资源。

  • 全 AE 特性支持：在纯矢量的导出模式下，无论是哪种实现方案，在众多的 AE 特性面前，都只支持将有限的 AE特性导出渲染，PAG 方案提供了 BMP 预合成的解决方案，支持将特定图层截图导出成透明视频，实现了对于所有 AE 特性导出的支持。

  • 运行时编辑：PAG 不仅仅支持文本图层的文本编辑、图片图层的占位图替换，还支持图层级别的增加、删除及更改渲染位置，实现原子素材的自由组合，典型的应用场景就是视频模版和游戏战报，一个模版中由多个 pag 有机组合在一起。

  • 渲染架构：相对于 Lottie 、SVGA 依赖于平台端相关的渲染接口，PAG 使用了跨平台一致的 C++ 架构，平台层面仅仅提供渲染环境，渲染的主体位于 C++ 层，可以实现跨平台的渲染一致性。

  • 支持的平台更多：相比 Lottie 支持 Android、iOS、Web 和 macOS， SVGA 支持 Android、iOS、Web，PAG 实现了 Android、iOS、Web、macOS、Windows、Linux 和 微信小程序，支持的平台更多。

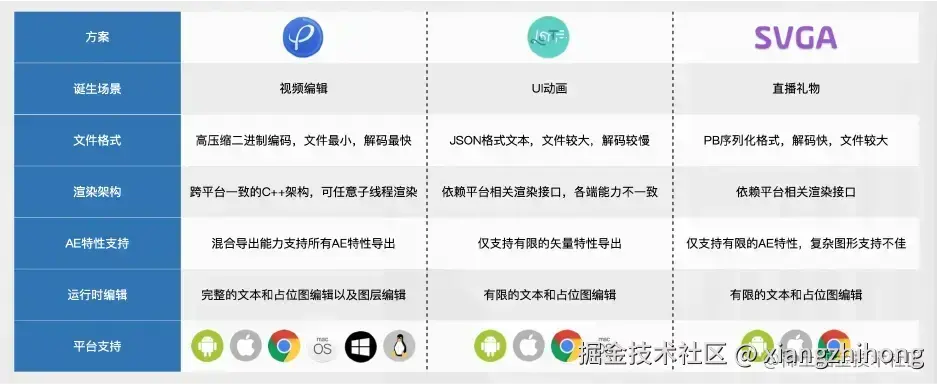

下面是常见文件动画特性的对比：


二、Android中使用PAG动画

在Android中接入pag动画需要满足以下条件：

  • 支持 android 4.4 及以上系统
  • 推荐使用 gradle 3.0 及以上版本编译 pag支持多种方式接入：

aar方式

  1. 将 libpag 的 aar 文件放置在 android 工程项目的 libs 目录下。
  2. 添加添加 aar 库依赖，在 app 的 gradle 文件 app/build.gradle，添加 libpag 的库依赖。
 android {
        repositories {
        flatDir {
            dirs 'libs'
        }
    }

    dependencies {
        //libpag 的核心库
        //将 libpag_enterprise_4.2.41_android_armeabi_armv7a_arm64v8a.aar 换成你下载的 aar 文件名
        implementation(name: 'libpag_enterprise_4.2.41_android_armeabi_armv7a_arm64v8a.aar', ext: 'aar')
        implementation("androidx.exifinterface:exifinterface:1.3.3")
    }
  1. 配置完以后，sync 一下，再编译。为了能够正常的编译，还需要在混淆列表中添加libpag 的 keep 规则：
    -keep class org.libpag.** {*;}
    -keep class androidx.exifinterface.** {*;}

maven方式

maven方式接入提供了多个版本，说明如下：

  • 企业基础版本：com.tencent.tav:libpag-enterprise:4.2.41，不包含 Movie 模块，不支持多字节 emoji，包含素材加密和 3D 图层能力。
  • 企业 movie 版本：com.tencent.tav:libpag-enterprise:4.2.41-movie，包含音频播放、素材加密、占位图一键替换视频、导出视频文件和 3D 图层以及多字节 emoji 的能力。
  • 企业 noffavc 版本：com.tencent.tav:libpag-enterprise:4.2.41-noffavc，不包含 Movie 模块和多字节 emoji 能力、内部不包含软件解码器，支持解码器外部注入。
  • 社区基础版本 com.tencent.tav:libpag:4.2.41 不支持多字节 emoji，包含 PAG 的基础能力。
  • 社区 harfbuzz 版本 com.tencent.tav:libpag:4.2.41-harfbuzz 支持多字节 emoji 的能力。
  • 社区 noffavc 版本 com.tencent.tav:libpag:4.2.41-noffavc 不支持多字节 emoji，内部不包含软件解码器，支持解码器外部注入。

首先，在 root 工程目录下面修改 build.gradle 文件，增加 mavenCentral()。

buildscript {


    repositories {
        mavenCentral()
    }
    dependencies {
        classpath 'com.android.tools.build:gradle:3.2.1'
    }
}

在 app 的 gradle 文件 app/build.gradle，添加 libpag 的库依赖。比如下面是基础版的依赖：

 dependencies {
        //基础版本，如需保持最新版本，可以使用 latest.release 指代
        implementation 'com.tencent.tav:libpag-enterprise:latest.release'
    }

使用PAGView，也可以使用PAGImageView加载PAG图片，如下所示。

    <org.libpag.PAGView
        android:id="@+id/view_pag"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="40dp" />

我们可以将PAG资源文件可以放入到assets目录下，然后通过PAGFile.Load()进行加载。setRepeatCount表示播放的次数，-1表示循环，1表示播放一次。默认load但是不调用play，只会加载出第一帧图片。

    private fun loadPageAsset(pagView: PAGView, pagRes: String, repeatCount: Int): PAGView {
        return pagView.apply {
            composition = PAGFile.Load(assets, pagRes)
            setRepeatCount(repeatCount)
        }
    }

其他核心类

以下是PAG 提供的一些核心的类和方法。

PAGLayer

PAG 的渲染图层，PAG 是一个树状结构，PAGLayer 相当于树状结构中的叶子节点。PAG 对外暴露的渲染图层包括 PAGImageLayer （图片图层）、PAGTextLayer （文本图层）、PAGSolidLayer（实色图层），只有这些图层可以二次改编辑。PAGLayer 主要提供了以下能力：以 C++ 层接口为例 （ PAG 的对外接口保持各平台一致性），通过 setMatrix 可以控制图层的位移、缩放和扭曲，通过 setVisible 控制图层的显示与隐藏，通过 localTimeToGlobal 获取该图层相对于主渲染时间轴的具体时间，通过 setStartTime 设置图层相对于主时间轴的开始时间，通过设置 setExcludedFromTimeline 可以控制该图层渲染是否脱离主时间轴由接入方控制。

PAGImageLayer

PAGImageView 为图片图层，支持通过 replaceImage 的方法替换默认占位图，同时支持通过 imageBytes 获取默认占位图的数据。它支持用户自己创建，支持指定开始时间和时长，典型的应用场景中将一个外部视频添加到 pag 渲染数据。

PAGTextLayer

PAGTextLayer 为文本图层，支持用户修改默认的文本信息、文本颜色、更换字体、字体大小等。为了方便修改文本数据，C++ 封装了 TextDocument 类，支持修改文本的排版、斜体、描边信息等，对应 iOS、Android 平台的 PAGText 类。

PAGSolidLayer

PAGSolidLayer 为实色图层，支持修改实色图层的颜色

PAGCompostion

PAGComponsition 是渲染树中的容器，继承于 PAGLayer，可以包含多个 PAGLayer，支持用户自己创建，支持增加、删除、更换渲染顺序，支持通过图层名称获取该名称对应的图层。

PAGSurface

PAGSurface 是 PAG 的渲染画布。PAGSurface 的创建， iOS 平台可以通过 CVPixelBufferRef、尺寸（内部同样创建的是 CVPixelBufferRef），Android 平台可以通过 Surface、SurfaceTexture、TextureID、尺寸等创建，不同的创建方法对应不同的应用场景。PAGSurface 提供了获取单帧渲染数据的接口，支持获取 BGRA 数据、CVPixelBufferRef 和Bitmap。

PAGPlayer

PAG 的播放控制类，持有 PAGSurface 和 PAGComposition， 可以通过 setProgress 控制渲染进度， flush 完成当前帧的渲染，可以通过 getBounds 接口获取各 PAGLayer 相对于 PAGSurface 渲染画布的位置信息， 通过 getLayersUnderPoint 获取特定位置下的所有图层。PAGComposition、PAGSurface、PAGPlayer 为 PAG 的三个组件，PAGComposition 提供渲染数据，PAGSurface 提供渲染画布，PAGPlayer 控制渲染进度。在视频后编辑场景，这种使用方式经常被用到。

 PAGView

主要使用在 UI 动画场景，存在 Android、iOS、macOS、Web、微信小程序等平台，iOS 平台继承于 UIView， Andoroid 平台继承于 TextView， PAGView 支持通过本地路径 和 PAGComposition 加载， 调用 play 方法进行播放，内部有一个定时器，同时也提供了 PAGViewListener 的接口监听动画播放的状态，PAGView 内部实现了 PAGPlayer、PAGSurface、PAGComposition 的封装处理。

PAGDecoder

PAGDecoder 目前存在于 iOS 和 Android 平台， 用于获取 pag 文件的渲染数据，支持通过 PAGComposition 创建，渲染的尺寸和 PAGCompositon 的尺寸一致，同时增加 sacle 参数支持用户设置渲染尺寸，通过 maxFrameRate 的参数设置最大渲染帧率。在数据读取层面，支持获取数据为 UIImage 、Bitmap 和 RGBA 数据。

PAGImageView

PAGImageView 主要应用于 UI 列表以及页面中含有多个 pag 文件同时渲染的场景。这些场景使用 PAGView 实现时，页面中需要含有多个 PAGView，每一个 PAGView 都需要有一个 GPU 的渲染环境，任何一个 GPU 渲染的方案都会有一个初始的屏幕缓冲区开销，从而造成 内存占用的增加。PAGImageView 增加了磁盘缓存的功能，针对渲染过的内容，都会缓存到本地，当所有帧的数据缓存完成后，就会销毁 PAG 的渲染环境，剩余的就是磁盘数据的读取，实现了pag 文件渲染与素材的无关性。如果 pag 文件的相关内容没有被编辑过（如编辑文本、替换占位图等），下次加载就会直接读取缓存数据，无需创建 PAG 渲染环境。PAGImageView 的缓存支持两种模式：全磁盘和全内存， 默认为全磁盘模式，此时内存占用是最小的，CPU 占用相对较低，全内存模式的 CPU 占用最低，但内存占用较高，适用于对 CPU 占用要求较高、PAG 文件帧数较少的场景。

三、PAG常用方法解读

PAG 运行时编辑

PAG 的运行时编辑主要分为两类： 1）修改文本图层的文本信息、替换图片图层中的占位图。

const pagFile = await PAG.PAGFile.load(buffer);
// Get TextDate by editableIndex.
const textData = pagFile.getTextData(0);
// Modify textData by editableIndex.
textData.text = 'Hello World';
pagFile.replaceText(0, textData);
// Ensure image is loaded.
const image = await new Promise((resolve) => {
  const img = new Image();
  img.onload = () => resolve(img);
  img.src = '../assets/cat.png';
});
// Replace Image by editableIndex.
const pagImage = await PAG.PAGImage.fromSource(image);
pagFile.replaceImage(0, pagImage);

2）渲染树编辑 渲染树编辑指的是通过使用 PAGComposition 的相关接口，完成多个图层、多个 pag 文件的自由组合，参考代码如下。

// Fetch pag file.
const [buffer1, buffer2] = await Promise.all([
  fetch('../assets/like.pag').then((response) => response.arrayBuffer()),
  fetch('../assets/snowman.pag').then((response) => response.arrayBuffer()),
]);
// Load the PAGFile from file.
const [pagFile1, pagFile2] = await Promise.all([PAG.PAGFile.load(buffer1), PAG.PAGFile.load(buffer2)]);
// Make new PAGComposition.
const pagComposition = PAG.PAGComposition.make(1080, 1080);
// Add PAGFile as PAGLayer to PAGComposition.
pagComposition.addLayer(pagFile1);
// Make scale matrix
const matrix1 = PAG.Matrix.makeScale(2, 2);
pagFile1.setMatrix(matrix1);
// Add PAGFile as PAGLayer to PAGComposition.
pagComposition.addLayer(pagFile2);
// Make translate matrix
const matrix2 = PAG.Matrix.makeTrans(100, 100);
pagFile2.setMatrix(matrix2);
pagFile2.setStartTime(pagFile1.duration())
// Create PAGView.
const pagView = await PAG.PAGView.init(pagComposition, canvas);

PAG视频编辑

在视频编辑场景，使用的不是 PAGView，而是 PAGPlayer、PAGSurface 和 PAGComposition。

PAGSurface 可以通过 Canvas 或纹理创建，方便快捷的与视频后编辑中的 Canvas 或 纹理进行整合。同时 PAGImage 也支持通过 Canvas 或 纹理创建，通过 PAGPlayer 控制播放进度，将视频内容填充进图片图层的占位图，对应的代码如下。

// PAGSurface interface
class PAGSurface {
    /**
     * Make a PAGSurface from canvas.
     */
    static fromCanvas(canvasID: string): PAGSurface;
    /**
     * Make a PAGSurface from texture.
     */
    static fromTexture(textureID: number, width: number, height: number, flipY: boolean): PAGSurface;
    /**
     * Make a PAGSurface from frameBuffer.
     */
    static fromRenderTarget(frameBufferID: number, width: number, height: number, flipY: boolean): PAGSurface;
}


// PAGImage interface
class PAGImage {
    /**
     * Create pag image from image file.
     */
    static fromFile(data: File): Promise<PAGImage>;
    /**
     * Create pag image from image source or video source.
     * Make sure the target pixel is shown on the screen.
     * Like
     * ``` javascript
     * Image.onload = async () => {
     *   return await PAGImage.fromSource(Image)
     * }
     * ```
     */
    static fromSource(source: TexImageSource): PAGImage;
    /**
     *  Creates a PAGImage object from an array of pixel data, return null if it's not valid pixels.
     */
    static fromPixels(pixels: Uint8Array, width: number, height: number, colorType: ColorType, alphaType: AlphaType): PAGImage;
    /**
     * Creates a PAGImage object from the specified backend texture, return null if the texture is
     * invalid.
     */
    static fromTexture(textureID: number, width: number, height: number, flipY: boolean): PAGImage;
}

PAG 软解注入

PAG 的导出方式中支持 BMP 预合成导出，在 pag 文件中，如果含有 BMP 预合成，一个 BMP 预合成相当于一个视频，视频则需要解码。 在 PAG SDK 中默认使用硬件解码，但硬件解码在 Web 存在问题：

在部分移动端浏览器环境中存在“用户与页面交互之后才可以使用 Video 标签进行视频播放”的规则限制。而当业务宁愿牺牲性能也希望做到不需要用户交互而进行播放时，可以使用软件解码器 ffavc。

<script src="https://cdn.jsdelivr.net/npm/libpag@latest/lib/ffavc.min.js"></script>

完成软件解码器的注册后，接下来就可以使用了。

// Initialize ffavc webassembly module.
const FFAVC = await window.ffavc.FFAVCInit();
const ffavcDecoderFactory = new FFAVC.FFAVCDecoderFactory();
PAG.registerSoftwareDecoderFactory(ffavcDecoderFactory);

链接：pag.io/
