本文档详细介绍了如何通过卓岚5143D网关将西门子S7-200 Smart PLC接入ThingsPanel物联网平台。该解决方案可实现PLC数据的远程监控、设备管理和数据分析等功能，适用于工业自动化、智能制造、设备监控等场景。
文档面向系统集成商、自动化工程师和物联网开发人员，指导读者完成从硬件连接到平台配置的全过程。
1. 概述
-
方案介绍
- ThingsPanel如何通过卓岚网关监测控制西门子PLC。
-
适用场景
- 与PLC使用场景相同。
-

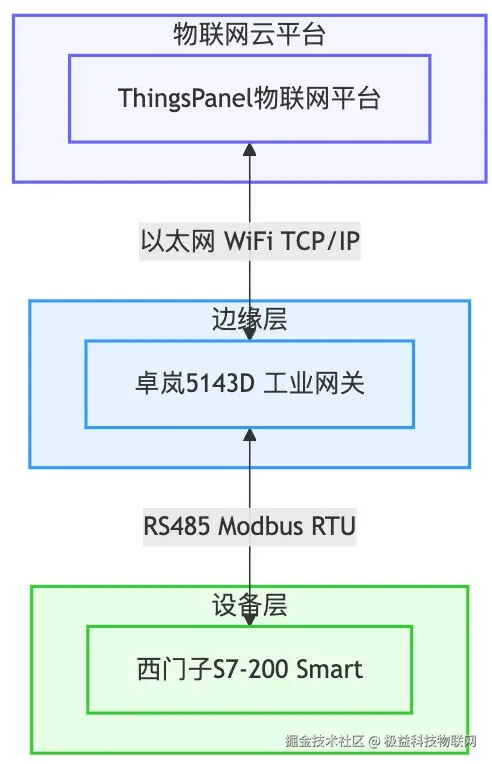

技术架构图
编辑
2. 准备工作
2.1 硬件准备
- 200Smart PLC
- 卓岚5143D网关
- 网线电源线之类
2.2 软件准备
- 所需软件版本
STEP 7-MicroWIN SMART
- ThingsPanel平台账号
3. 硬件连接
3.1 接线图
编辑
3.2 连接步骤

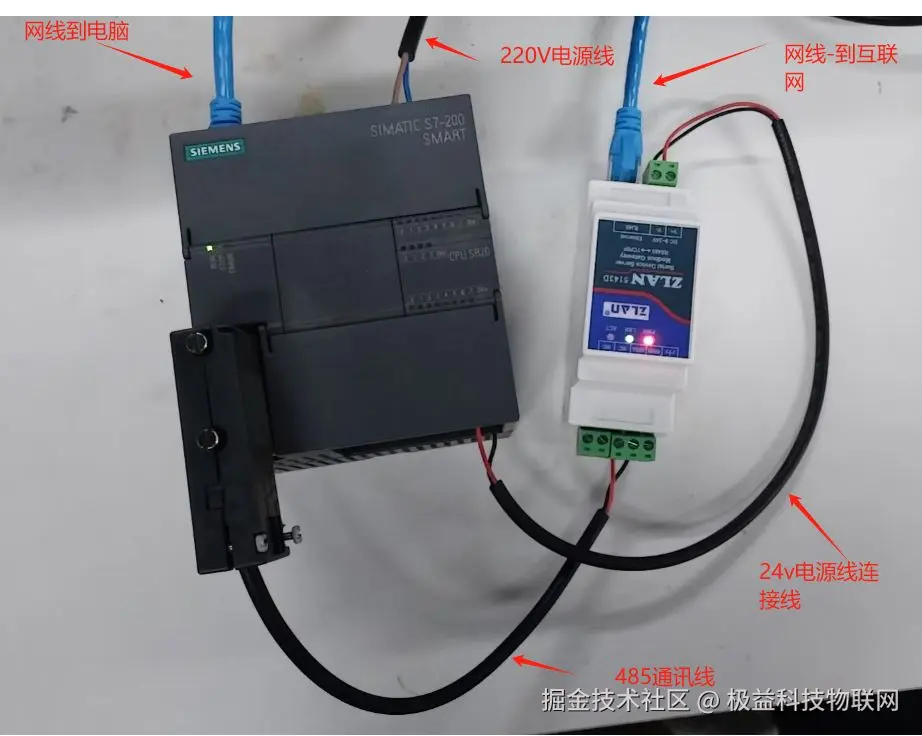

接电源线，485通信线，网络连接线。如上图。
3.3 指示灯说明，电源灯亮，lnk网络灯亮表示连接上接口正常
PLC配置

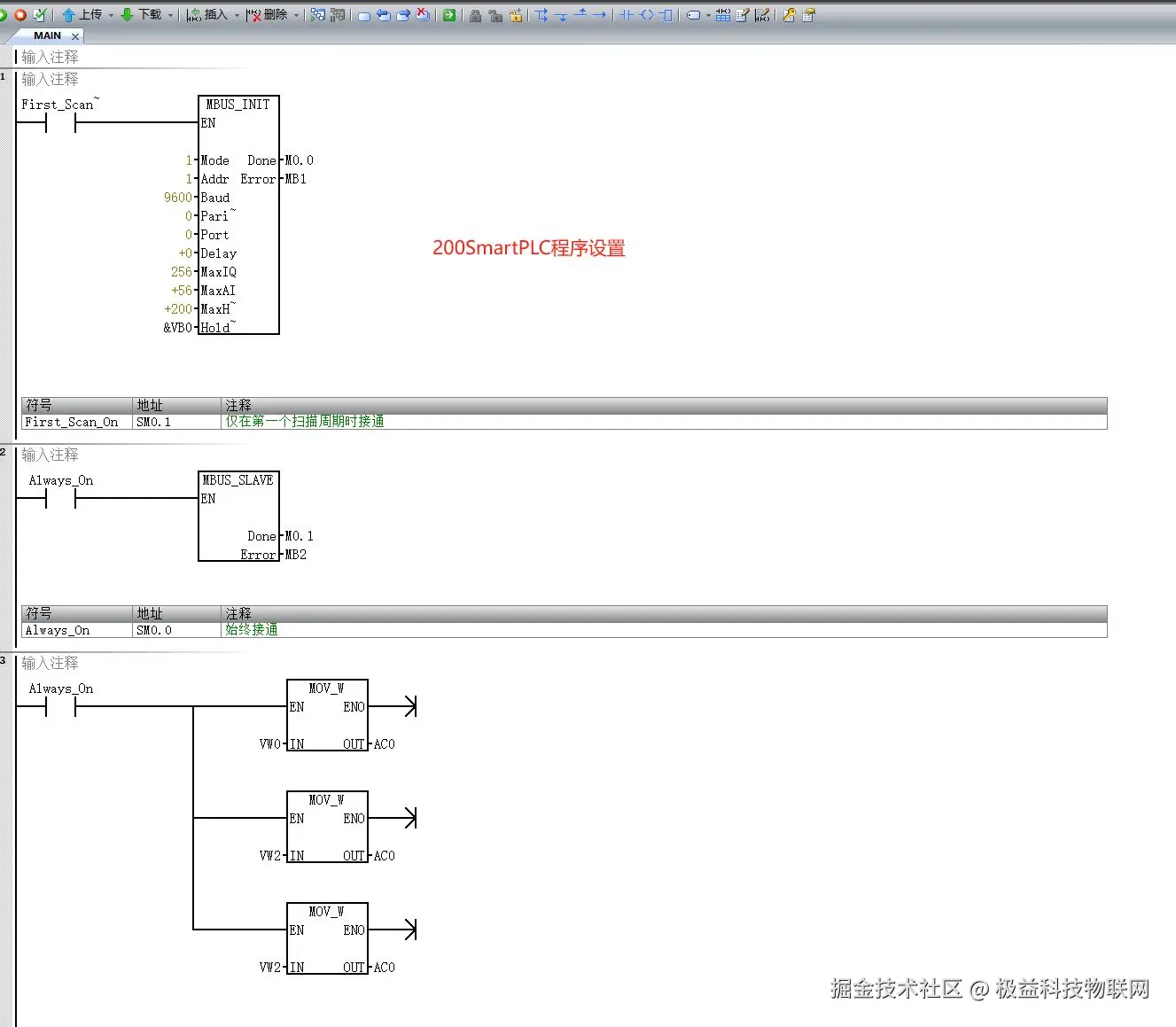

在PLC主程序配置以下参数，以便于测试。这个是串口的设置与后面的卓岚网关接485的参数匹配，波特率、校验、数据位，停止位参数。这里从站ID为1（子设备地址）后面平台会用到。
编辑
网关配置

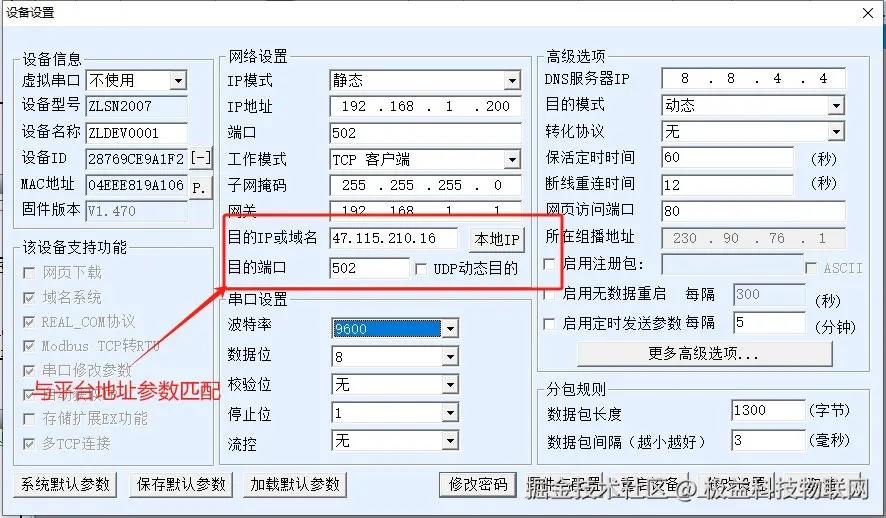

网关配置以下参数，除了平台参数设置。串口设置也要与上面设置匹配。波特率、校验、数据位，停止位参数
编辑

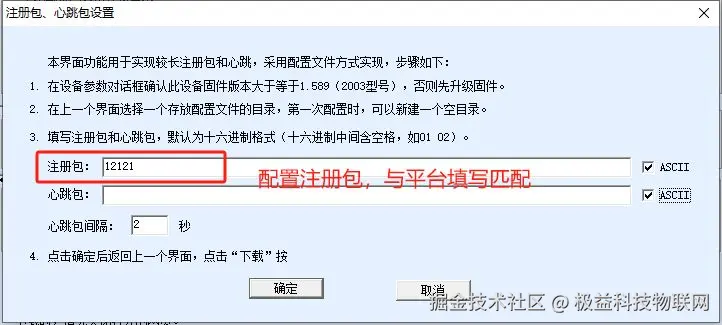

点固件设置配置注册包
编辑
6. ThingsPanel平台配置
6.1 设备模板配置
这里需要配置两个模板

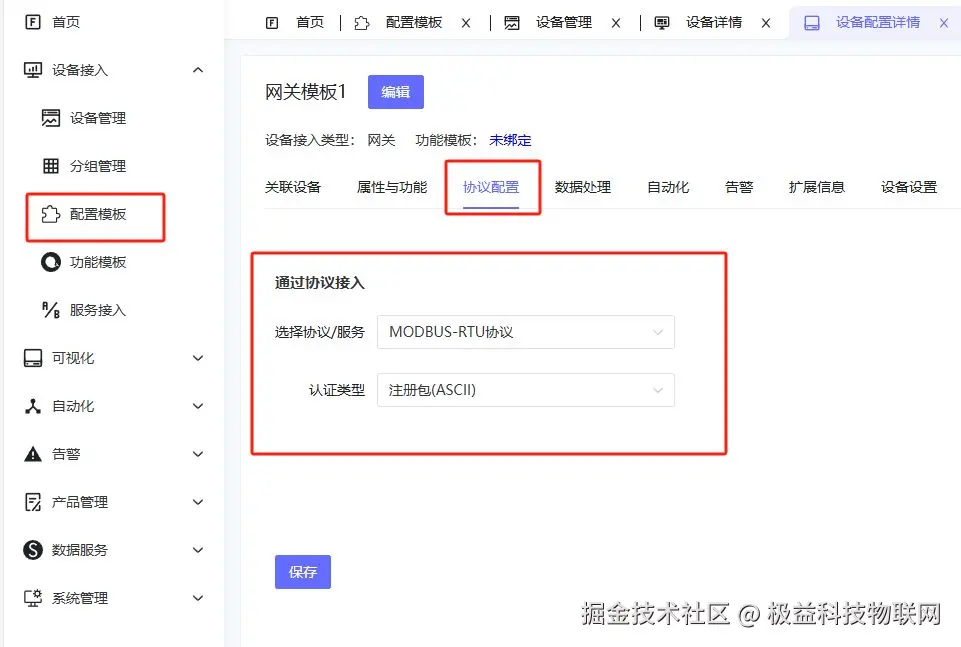

1、网关模板，主要参数是设置协议和认证类型。
编辑

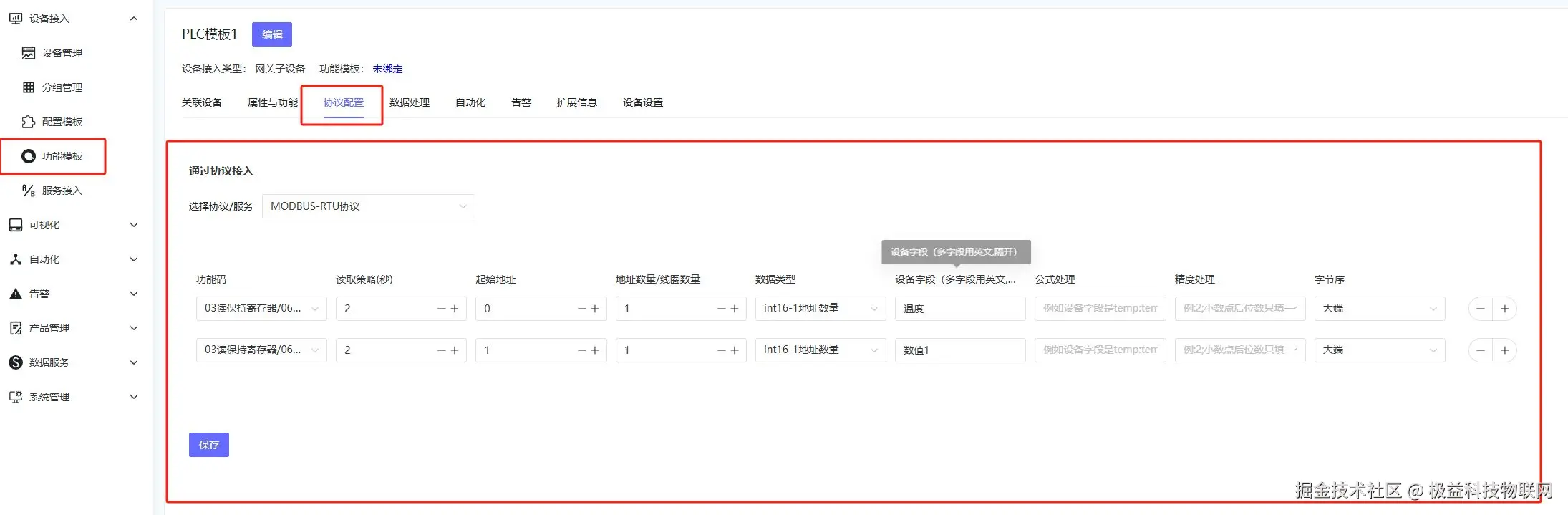

- plc设备的模板，这里注意的是模板需要选择协议，功能码，寄存器和设备字段的设置，不能忽略不填。
编辑
6.2 设备配置
设备的设置需要填写两个接入设备

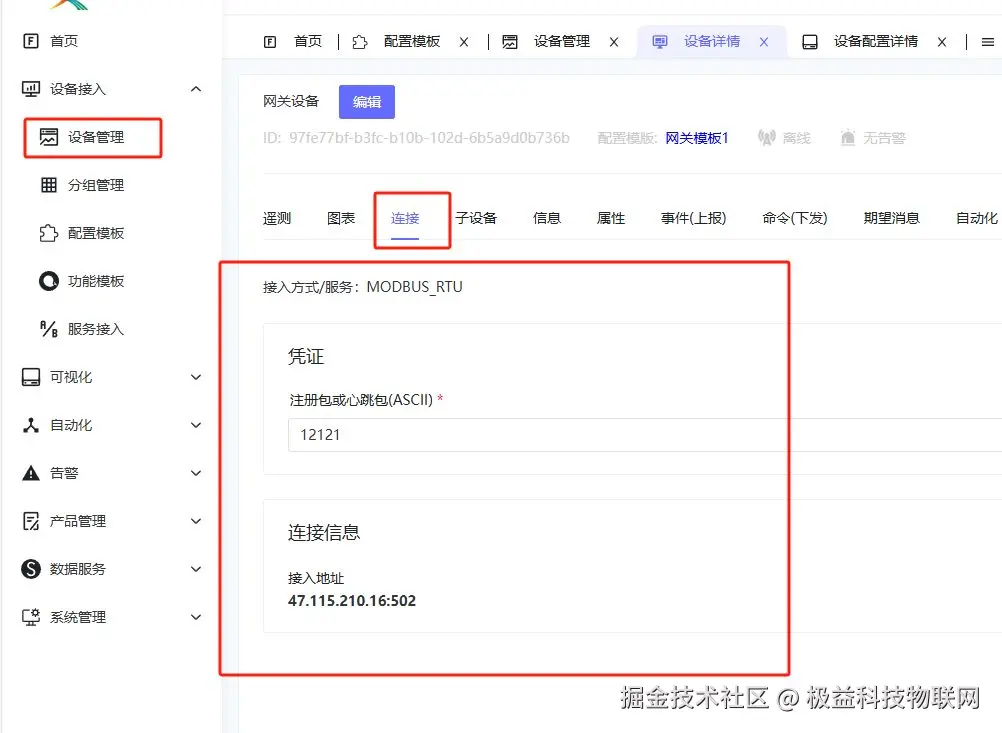

- 是网关设备，网关设备需要填写凭证和接入地址，这里和上面截图的网关要响应匹配。
编辑

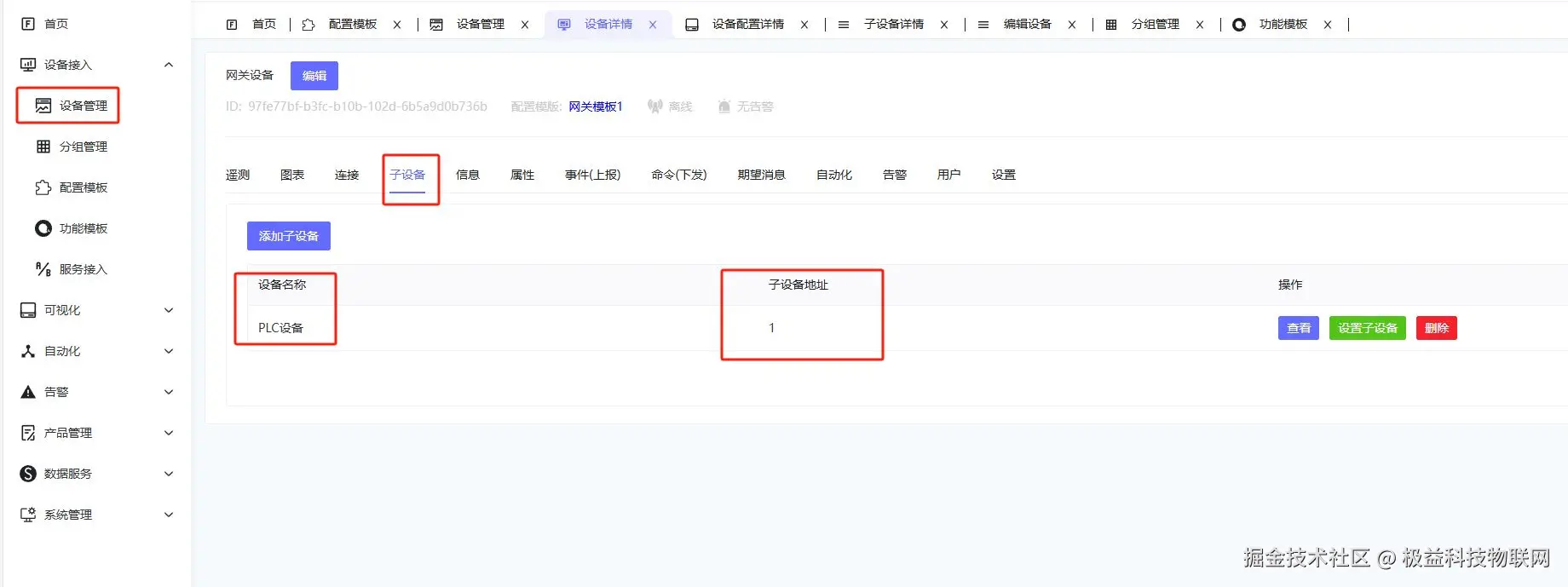

- 需要填写网关所连接挂载的下行设备的设备名称及子设备地址前面第4步骤有提到（从站地址）
编辑
6.3 设备配置

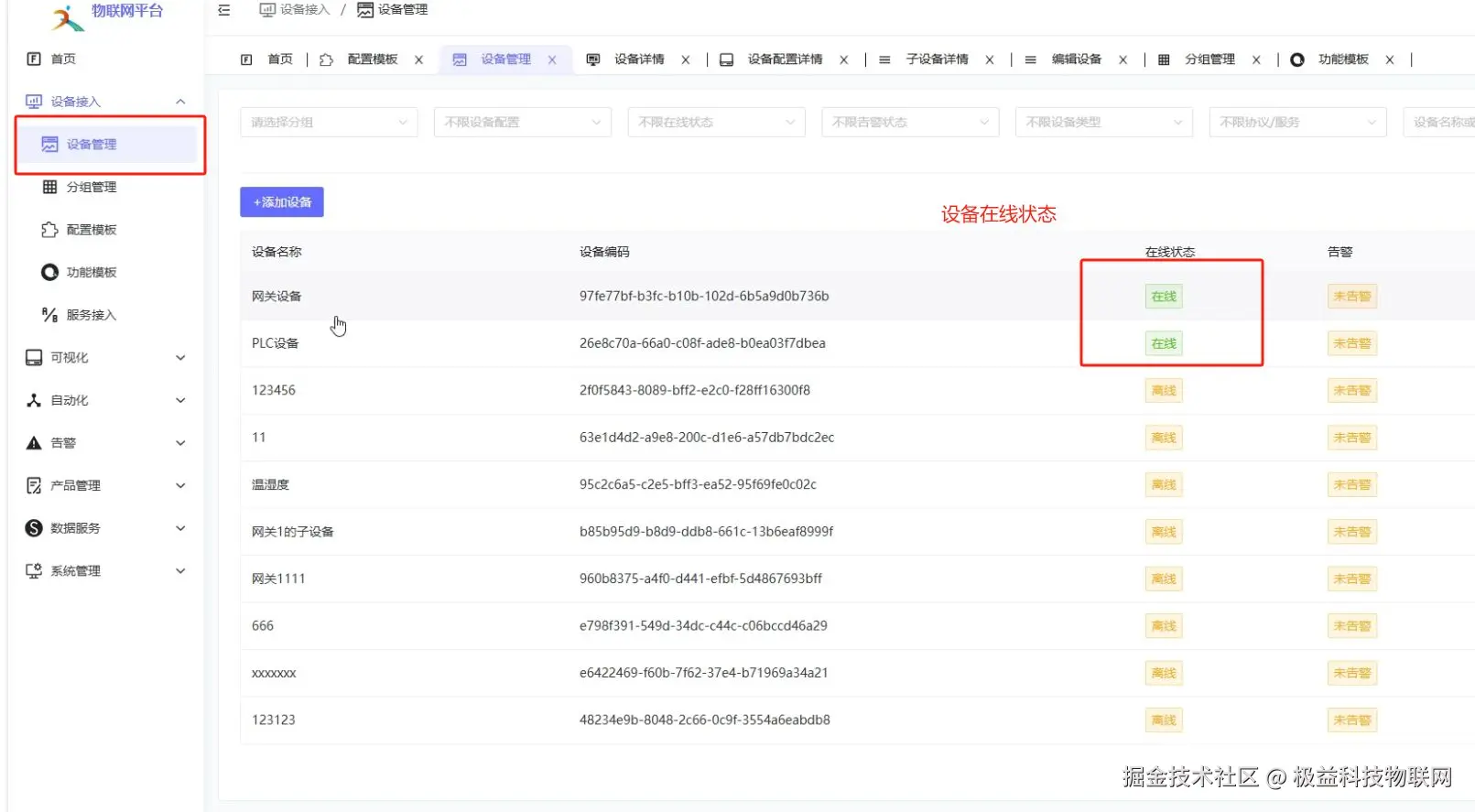

再打开设备配置里面的PLC设备查看设备详情
编辑
7. 调试验证
7.1 通信测试
编辑
7.2 数据采集验证
编辑
7.3 常见问题处理

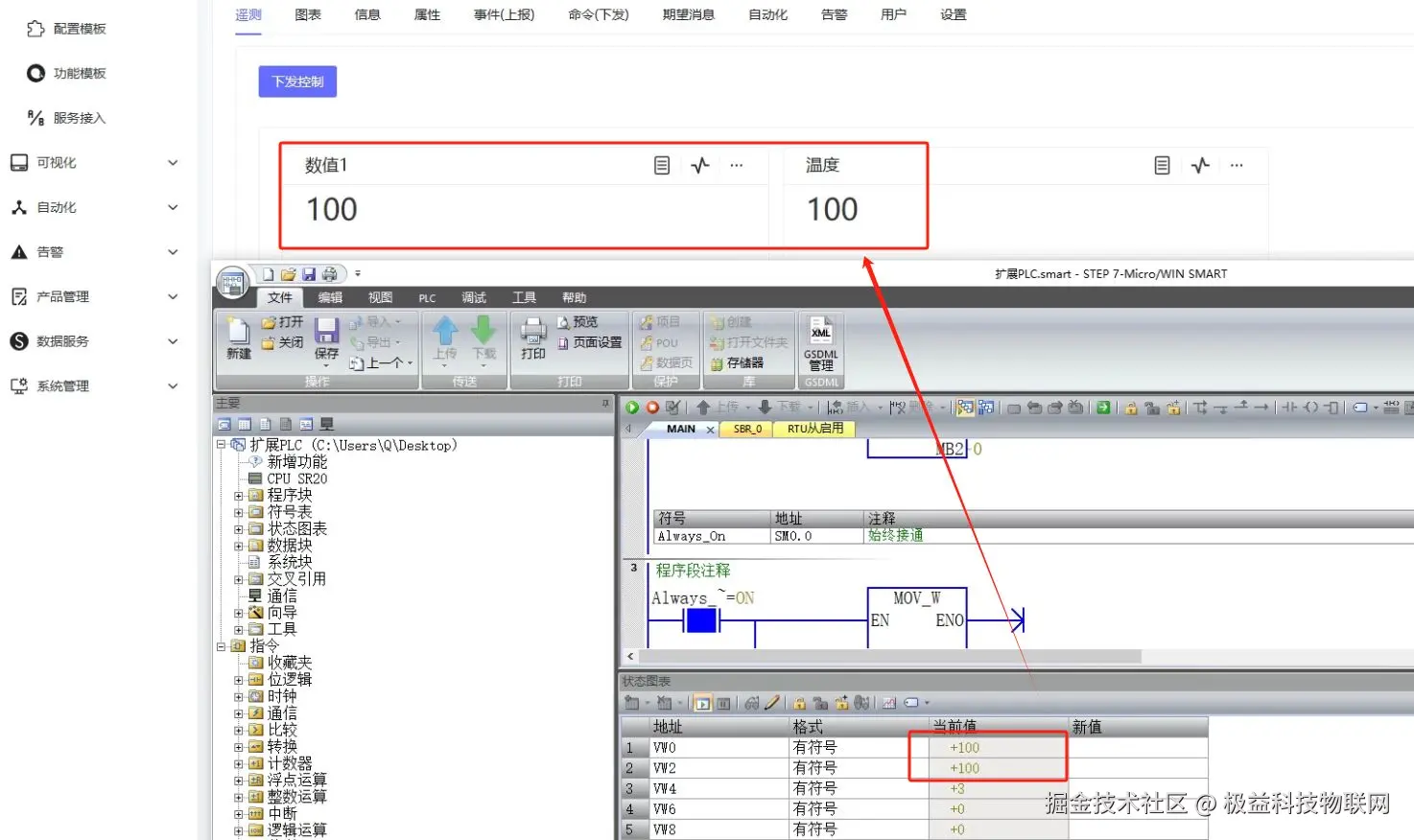

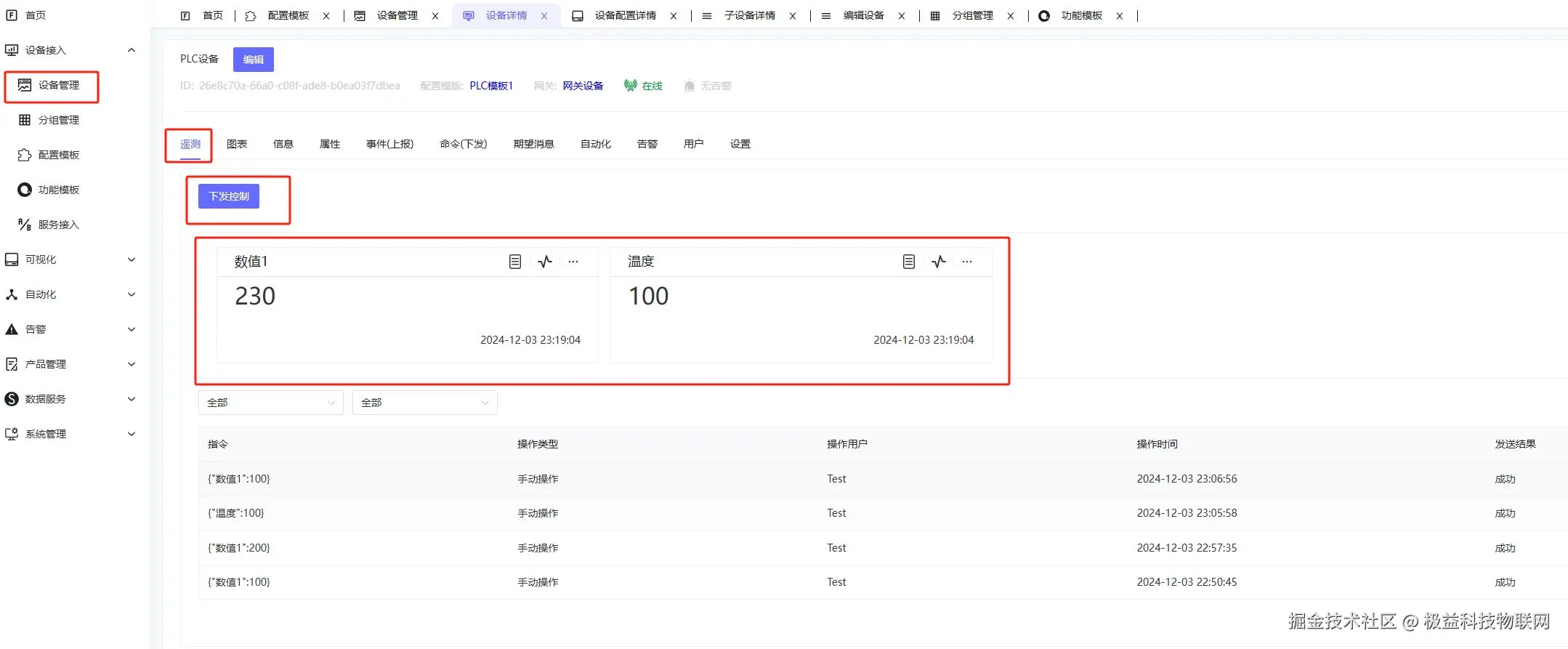

下发控制验证数据格式采用json格式
例如：写入数据格式发送 {"数值1":100}
8. 设备介绍
西门子S7 200-Smart PLC：
-
定位：小型可编程控制器，适合小型自动化应用
-
主要特点：高性能CPU，适合复杂控制任务
- 内置以太网通信端口，支持Modbus TCP
- 丰富的指令集，包含PID控制等高级功能
- 可扩展I/O模块，最多支持256个I/O点
- 支持6种编程语言，包括LAD（梯形图）和FBD（功能块）
- 内置高速计数器和脉冲输出功能
- 集成实时时钟功能
- 支持SD卡数据存储
卓岚5143D网关：
-
定位：工业协议转换与数据采集网关
-
主要特点：支持多种工业协议：Modbus RTU/TCP、西门子S7等
- 双以太网口设计，支持网络隔离
- 支持4G通信，适合远程数据传输
- 内置MQTT协议，易于物联网平台对接
- 支持边缘计算功能
- 具备数据存储和转发功能
- Web配置界面，易于设置
- 工业级设计，宽温工作范围
- 支持TLS加密，保证数据传输安全
