Kafka学习（三）：Broker

Broker

本文参考资料

www.cnblogs.com/hongdada/p/… www.cnblogs.com/huangdh/p/1… xieyu.github.io/blog/kafka/… mp.weixin.qq.com/s/t3ZO_cnAa…

Zookeeper

zookeeper是分布式应用实现高可用和容错的重要组件，提供基础的分布式协调服务、数据存储、通知和同步机制，负责存储和提供数据的一致性。zk可以用于多个分布式系统，不限于kafka。

传统模式下，zk在kafka中起到重要作用：

• 提供分布式协调服务，包括分布式数据存储、分布式锁和同步机制等。

• 提供强一致性的分布式数据存储，用于存储集群的元数据和配置信息。例如，存储Kafka的Broker列表、Topic信息、Partition状态等。

• 通过心跳机制和临时节点来检测系统故障并发送通知。当一个节点失效或重新加入时，ZooKeeper会触发相关的watch事件通知。

controller

kafka集群中的controller是负责管理和协调集群元数据的一个特殊的broker。kafka集群中只有一个活跃的controller，在kafka启动的时候由zk选出(序号最小的broker)，发生故障时重新选举。

class KafkaController(val config: KafkaConfig, val zkClient: KafkaZkClient, val time: Time,
    val metrics: Metrics, val metadataCache: MetadataCache, val replicaManager:
    ReplicaManager, val logManager: LogManager, val kafkaNetworkClient: KafkaNetworkClient,
    val brokerTopicStats: BrokerTopicStats, val tokenManager: DelegationTokenManager, val
    apiVersionManager: ApiVersionManager) extends Logging with KafkaMetricsGroup {

  private val partitionStateMachine: PartitionStateMachine = new PartitionStateMachine(this, zkClient, config, time)
  private val replicaStateMachine: ReplicaStateMachine = new ReplicaStateMachine(this, zkClient, config, time)

  def startup(): Unit = {
    // 初始化 Controller 选举
    initializeControllerContext()
    // 其他启动逻辑
  }

  private def initializeControllerContext(): Unit = {
    // 初始化 Controller 上下文
    // 包括选举 Controller
    elect()
  }

  private def elect(): Unit = {
    // 创建临时顺序节点
    val path = ControllerZNode.path
    val controllerData = new ControllerData(brokerId, config.brokerState, config.clusterId.orNull).toJson
    zkClient.createEphemeralPathExpectConflict(path, controllerData)
  }

  def onControllerFailover(): Unit = {
    // 处理 Controller 故障后的恢复逻辑
  }
}

zk主要作为一个高可用的数据存储和分布式协调服务，提供基础设施和机制，而controller则是具体执行各种管理和协调逻辑的核心组件。举一些具体的例子：

Kafka Broker注册和管理
    Zookeeper：
        提供存储机制，用于存储Broker元数据。
        创建/brokers/ids/[brokerId]临时节点以存储Broker信息。
        通过临时节点的机制监视Broker的在线状态。
    Controller：
        监听Zookeeper中Broker注册节点的变化。
        检测到Broker上线或下线事件时，更新集群状态，重新分配分区Leader。

Topic和Partition管理
    Zookeeper：
        提供存储机制，用于存储Topic和Partition元数据。
        维护/brokers/topics/[topicName]路径下的Topic和Partition信息。
    Controller：
        处理创建和删除Topic的请求并更新Zookeeper中的相应信息。
        监控Partition信息的变化，执行Leader选举，将选举结果写入Zookeeper。

Leader选举
    Zookeeper：
        提供分布式锁和同步机制，帮助Kafka Controller进行选举协调。
    Controller：
        执行Leader选举的逻辑，确定新的Leader。
        将新的Leader信息写入Zookeeper的/brokers/topics/[topicName]/partitions/[partitionId]/state路径下。

心跳检测和故障恢复
    Zookeeper：
        提供临时节点机制，监测Broker心跳。
        当检测到心跳停止时删除对应的节点，触发通知。
    Controller：
        监听Zookeeper中Broker心跳节点的变化。
        根据节点的消失事件进行故障恢复，包括重新选举Partition的Leader。

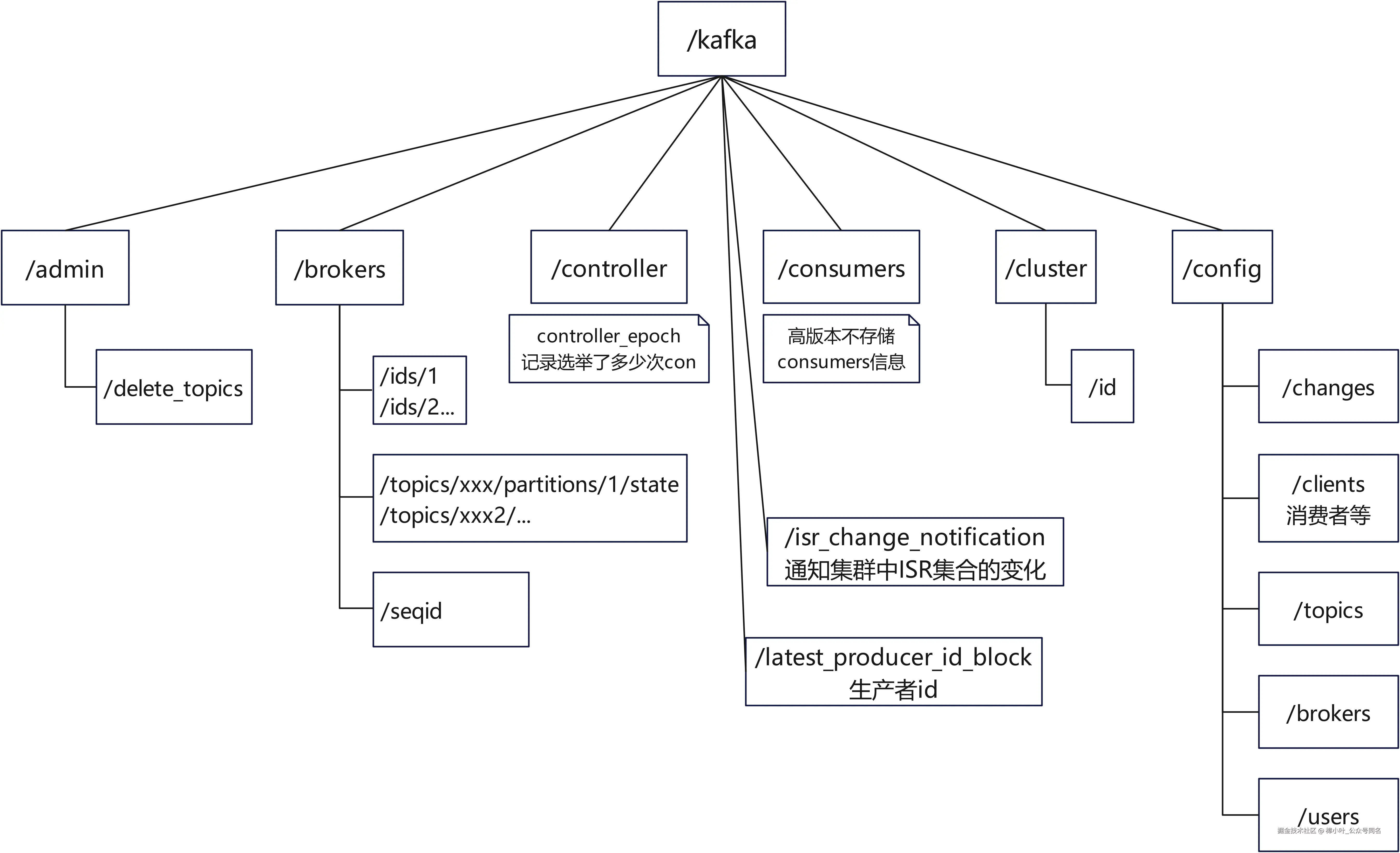

树状图

zk中存储的kafka相关的数据，也是树状分布的，如下图。

参数配置

参数	描述

Replication

在上一篇中提到，一个topic在broker集群中会有多个partition。而副本就是每个partition的数据除了一个主副本叫leader外，还会有多个copy叫follower。

leader负责处理读写请求，而follower只是从leader那里复制同步数据。为什么要这么做呢，副本的作用是提高数据的可靠性可用性，即使leader发生故障，其他的follower可以接管leader的功能。

// 在 Kafka 源码中，副本的生成和管理主要通过 ReplicaManager 类来实现。
// ReplicaManager 负责管理每个分区的副本，包括创建、删除和同步副本。
// 具体来说，副本的创建通常在 Kafka 集群启动时或通过 Kafka 管理工具（如 kafka-topics.sh）动态添加分区时进行。
def makeFollower(topicPartition: TopicPartition, leaderAndIsr: LeaderAndIsr, isNew: Boolean): Unit = {
    val replica = getOrCreateReplica(topicPartition)
    replica.becomeFollower(leaderAndIsr.leader, leaderAndIsr.leaderEpoch, isNew)
}

// 副本之间数据同步通过Fetcher和Log实现，Fetcher从leader拉取数据，Log将数据写入本地磁盘，follower读取。
def fetch(topicPartition: TopicPartition, offset: Long, maxBytes: Int): FetchDataInfo = {
    val leader = leaderFor(topicPartition)
    val response = leader.fetch(topicPartition, offset, maxBytes)
    response.data
}

def append(records: MemoryRecords): LogAppendInfo = {
    val info = log.append(records)
    info
}

def read(offset: Long, maxLength: Int) FetchDataInfo = {
    val fetchDataInfo = log.read(offset, maxLength)
    fetchDataInfo
}

ISR

在之前的文档读书笔记中提到过ISR这个概念，每个partition的所有副本叫做AR，AR = ISR + OSR，即使只有两三个副本，这些概念也是有的。

ISR（In-Sync Replicas）：是指那些与 Leader 副本保持同步的 Follower 副本集合。这些副本能够及时地从 Leader 副本拉取数据，并且它们的日志偏移量与 Leader 副本的日志偏移量保持一致或非常接近。

OSR（Out-of-Sync Replicas）：是指那些没有及时与 Leader 副本同步的 Follower 副本。这些副本的日志偏移量落后于 Leader 副本。

// ReplicaManager.scala 检查follower状态，定期更新ISR和OSR
def checkAndMaybeShrinkIsr(): Unit = {
  allPartitions.foreach { partition =>
    val replica = getReplica(partition.topicPartition).get
    maybeShrinkIsr(partition.topicPartition, replica)
  }
}

def checkAndMaybeExpandIsr(): Unit = {
  allPartitions.foreach { partition =>
    val replica = getReplica(partition.topicPartition).get
    maybeExpandIsr(partition.topicPartition, replica)
  }
}

选举leader

刚刚提到副本是为了数据的可靠性可用性，那么当leader挂了的时候，如何保证可靠性可用性呢？下面是围绕leader选举前后相关的流程：

• 故障检测：controller通过心跳检测或 ZooKeeper 监控到 Leader 副本故障。

// ControllerEventManager.scala
def onBrokerFailure(deadBroker: Int): Unit = {
  info(s"Broker $deadBroker has failed")
  val partitions = replicaStateMachine.replicasForBroker(deadBroker).map(_.topicPartition)
  partitions.foreach { partition =>
    electLeaderForPartition(partition)
  }
}

• 选择新的 Leader：controller从 ISR 中选择一个新的 Leader 副本。如果 ISR 为空，controller可能会从 OSR 中选择一个新的 Leader，但这通常会导致数据丢失的风险。

// PartitionStateMachine.scala
def electLeaderForPartition(topicPartition: TopicPartition): Unit = {
  val replicaStates = replicaStateMachine.replicaStates(topicPartition)
  val isr = replicaStates.filter(_.isInSync).map(_.brokerId)
  if (isr.nonEmpty) {
    val newLeader = isr.head
    val leaderAndIsr = LeaderAndIsr(newLeader, isr.toList, controller.epoch, 0)
    replicaStateMachine.handleStateChange(topicPartition, newLeaderAndIsr)
  } else {
    // Handle the case where ISR is empty
    warn(s"No in-sync replicas for partition $topicPartition. Cannot elect a new leader.")
  }
}

• 更新元数据：controller更新 ZooKeeper 中的分区元数据，将新的 Leader 副本信息写入 ZooKeeper。

// ZkLeaderElection.scala
def electLeader(topicPartition: TopicPartition, leaderAndIsr: LeaderAndIsr): Unit = {
  val path = s"${BrokerIdsPath}/${topicPartition.topic}/${topicPartition.partition}"
  val data = leaderAndIsr.toJson
  zkUtils.updatePersistentPath(path, data)
}

• 通知 Broker：controller通知所有 Broker 分区的 Leader 信息已更新。Broker 更新本地缓存的分区元数据。

// ControllerChannelManager.scala
def sendUpdateMetadataRequest(): Unit = {
  val partitions = replicaStateMachine.allPartitions
  val metadata = partitions.map { partition =>
    val replicaStates = replicaStateMachine.replicaStates(partition)
    val leader = replicaStates.find(_.isLeader).map(_.brokerId).getOrElse(-1)
    val isr = replicaStates.filter(_.isInSync).map(_.brokerId).toList
    (partition, LeaderAndIsr(leader, isr, controller.epoch, 0))
  }.toMap
  brokers.foreach { broker =>
    sendRequest(broker, new UpdateMetadataRequest(controller.epoch, metadata))
  }
}

• 新的 Leader 接管：新的 Leader 副本接管分区的读写请求。Follower 副本继续从新的 Leader 副本拉取数据。

// ReplicaManager.scala
def makeLeader(topicPartition: TopicPartition, leaderAndIsr: LeaderAndIsr, isNew: Boolean): Unit = {
  val replica = getOrCreateReplica(topicPartition)
  replica.becomeLeader(leaderAndIsr.leaderEpoch, isNew)
  replica.updateIsr(leaderAndIsr.isr)
  info(s"Partition $topicPartition became leader with epoch ${leaderAndIsr.leaderEpoch} and ISR ${leaderAndIsr.isr}")
}

Log

上面所说的partition中的每个replication可都是物理概念，用partition来表示主副本leader的话，每个partition都对应有一个log文件。

Producer生产的数据会被不断追加到log文件末端，为防止log文件过大导致数据定位效率低下，Kafka采取了分片和索引机制，将每个partition分为多个segment，每个segment包括：.log文件、.index文件、.timeindex文件。

-rw-rw-r-- 1 service service     432184 Dec 21 13:33 00000000000103897757.index
-rw-rw-r-- 1 service service 1073647794 Dec 21 13:33 00000000000103897757.log
-rw-rw-r-- 1 service service     632844 Dec 21 13:33 00000000000103897757.timeindex
-rw-rw-r-- 1 service service     450416 Dec 21 14:26 00000000000104000818.index
-rw-rw-r-- 1 service service 1073736944 Dec 21 14:26 00000000000104000818.log
-rw-rw-r-- 1 service service     660504 Dec 21 14:26 00000000000104000818.timeindex
-rw-rw-r-- 1 service service     478696 Dec 21 15:32 00000000000104113247.index
-rw-rw-r-- 1 service service 1073733468 Dec 21 15:32 00000000000104113247.log
-rw-rw-r-- 1 service service     705888 Dec 21 15:32 00000000000104113247.timeindex

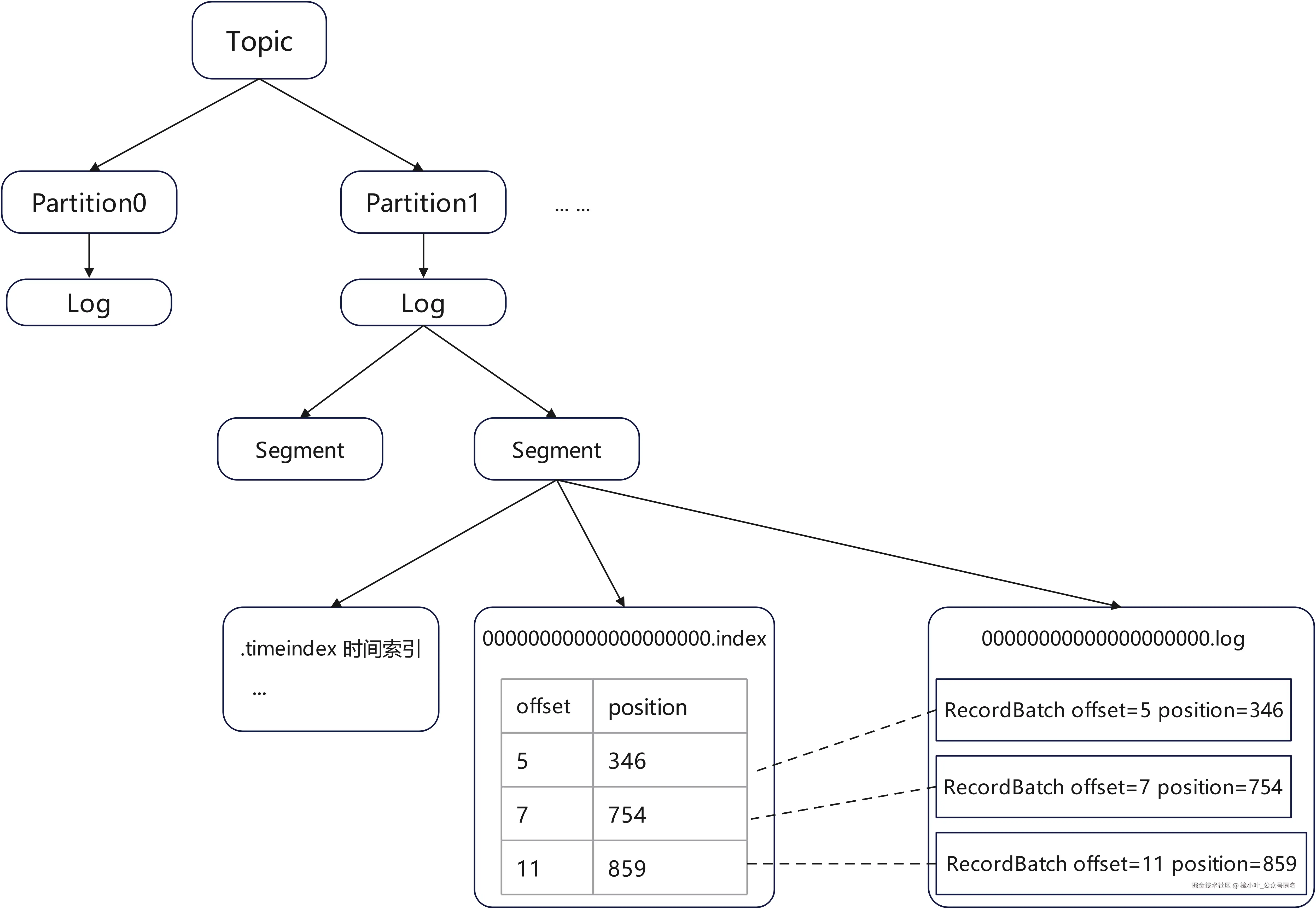

log结构

log操作

追加消息：append(records: MemoryRecords): 将消息追加到日志中。

// Log.scala
def append(records: MemoryRecords): LogAppendInfo = {
  val info = log.append(records)
  info
}

读取消息：read(startOffset: Long, maxLength: Int): 从指定偏移量读取消息（上图中有描述），最多读取 maxLength 字节。

// Log.scala
def read(startOffset: Long, maxLength: Int): FetchDataInfo = {
  val fetchDataInfo = log.read(startOffset, maxLength)
  fetchDataInfo
}

滚动日志段：roll(): 创建一个新的日志段。

// Log.scala
def roll(): Unit = {
  val newSegment = new LogSegment(
    dir = dir,
    baseOffset = nextOffsetMetadata.messageOffset,
    indexIntervalBytes = config.indexIntervalBytes,
    maxIndexSize = config.maxIndexSize,
    // ...
  )
  addSegment(newSegment)
}

清理日志：cleanup(): 根据配置清理旧的日志段。

// Log.scala
def cleanup(): Unit = {
  val logSegments = logSegments.sorted
  val segmentsToDelete = logSegments.takeWhile { segment =>
    segment.log.file.lastModified < time.milliseconds - config.retentionMs ||
    segment.log.size > config.retentionBytes
  }
  segmentsToDelete.foreach { segment =>
    segment.delete()
    removeSegment(segment)
  }
}

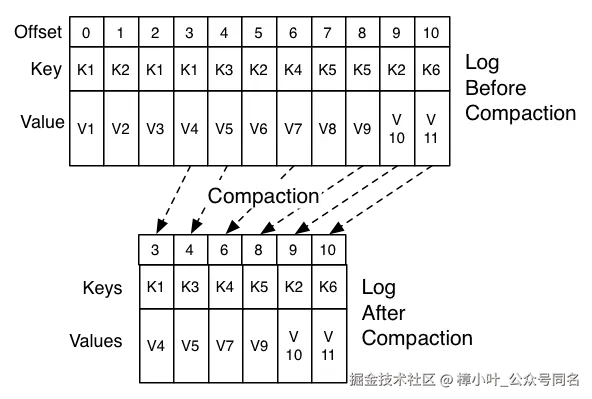

log压缩

除了日志删除直接释放出磁盘空间外，还提供日志压缩这种优化磁盘使用的策略，即只保留每个键的最新值。

// Log.scala
def maybeCompact(): Unit = {
  if (config.cleanupPolicy.contains("compact")) { // 如果配置开启了日志压缩
    // 选择要压缩的segments
    val segmentsToCompact = logSegments.filter(_.isLogStartOffsetCheckpointed)
    segmentsToCompact.foreach { segment =>
      segment.compact()  // 压缩
    }
  }
}

下图来自官网

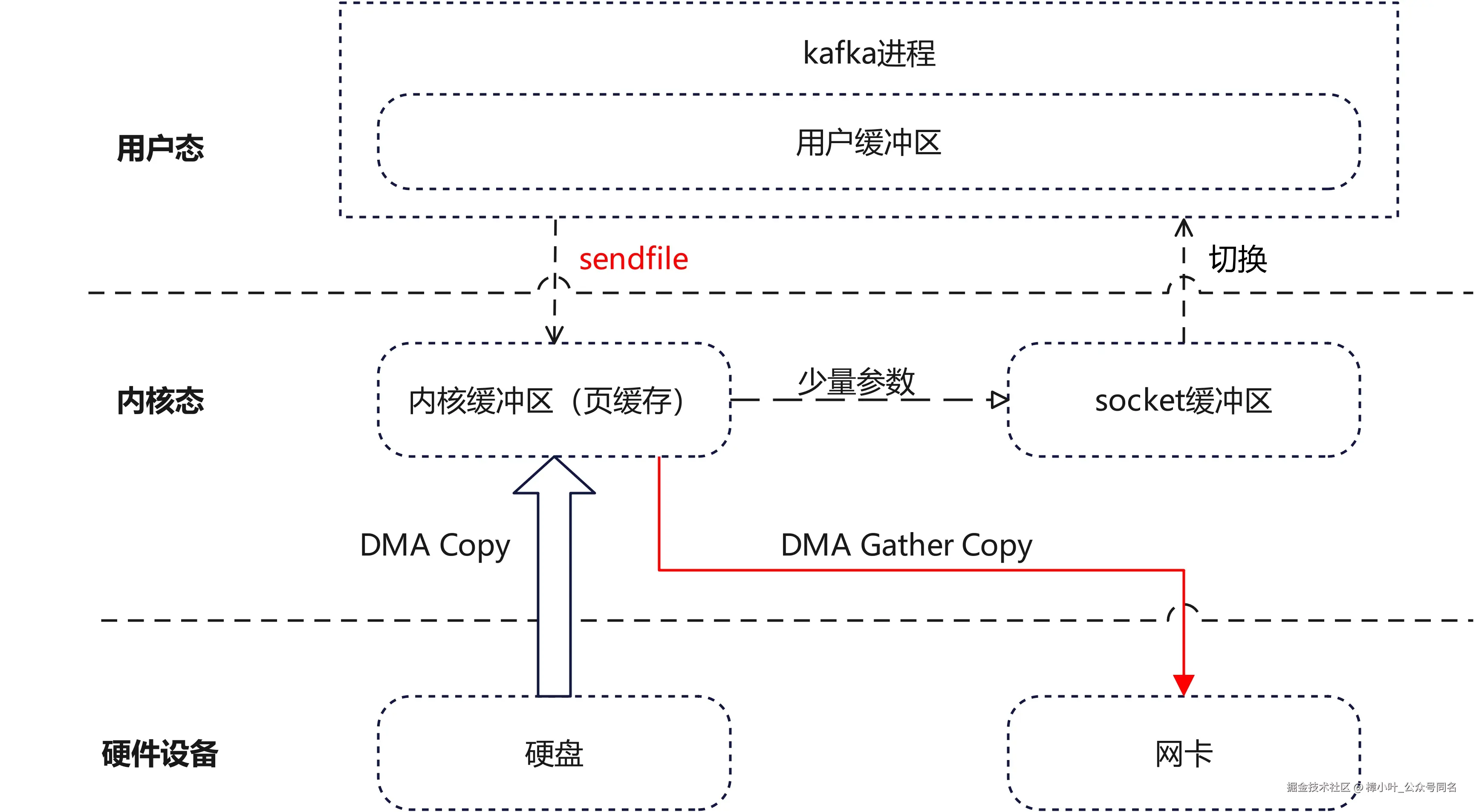

零拷贝

前面的内容有涉及到kafka写磁盘快的秘密，就是顺序写磁盘；有涉及到读的效率提升，就是用log索引机制；还有就是使用分区来并行读写，也能提升读写效率。

kafka还借助了一项linux中的技术，零拷贝sendfile，来提升数据传输效率。具体来说，就是kafka进程本身只需要考虑处理数据，而不需要考虑存储数据，数据传输过程只需要经过0次CPU拷贝、2次DMA拷贝和两次上下文切换，就ok了。比起不用sendfile来传输数据要快一些。
