iOS 死锁检测之 Semaphore

Darcy
368 阅读4分钟

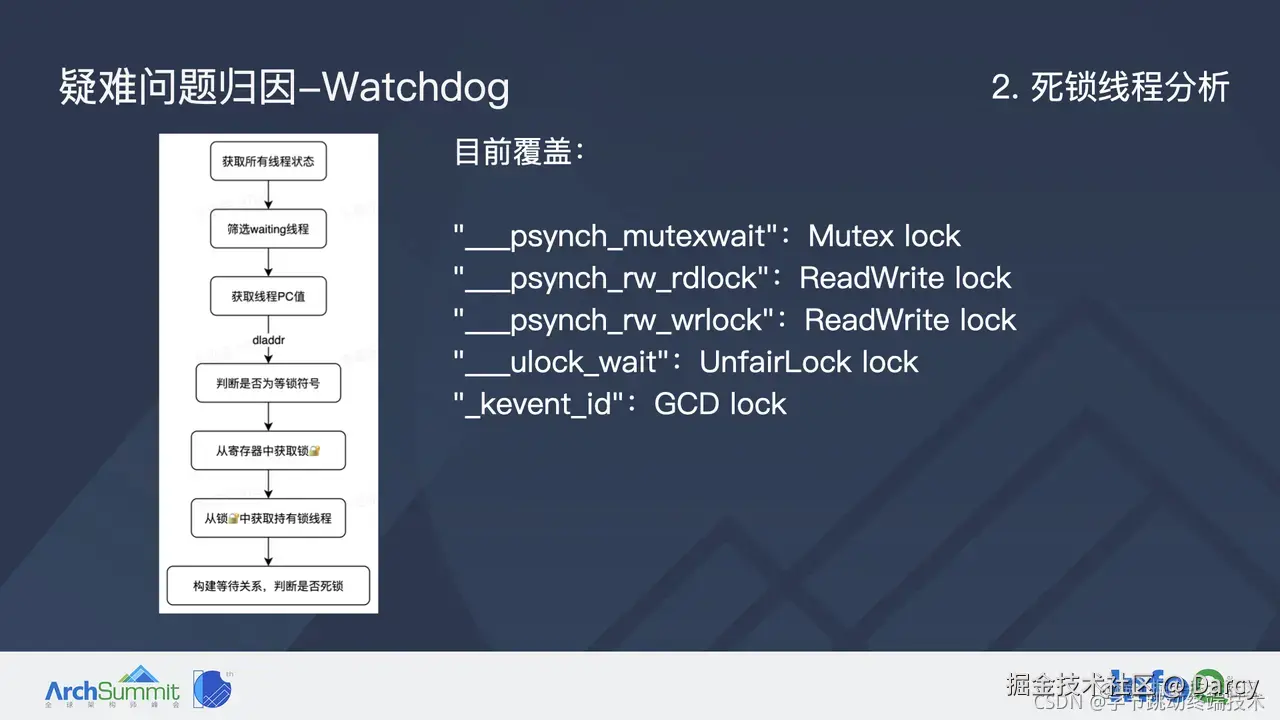

字节跳动在 如何系统性治理 iOS 稳定性问题 中关于如何归因 Watchdog 问题时提到了死锁检测能力，当时覆盖了部分锁：


具体实现，可以参考文章 iOS 写一个死锁检测。

字节跳动的方案原理可以简单概括为：通过寄存器拿到持有锁的线程信息，获取完整的线程锁等待关系，构建锁等待关系图，进而识别出死锁线程。但对于 semaphore 并不适用，因为 semaphore 没有记录持有锁的线程信息。

本文探讨如何检测出 semaphore 的死锁问题。

Semaphore Demo

以 GCD 为例，编写以下示例代码：

- (void)viewDidLoad
{
    [super viewDidLoad];

    dispatch_semaphore_t semaphore = dispatch_semaphore_create(0);
    NSLog(@"%p", semaphore);

    dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{
        sleep(5);

        dispatch_semaphore_signal(semaphore);
    });

    dispatch_semaphore_wait(semaphore, DISPATCH_TIME_FOREVER);
    NSLog(@"end");
    // Do any additional setup after loading the view.
}

主线程的 end 输出需要等待子线程执行 5s。如果子线程在执行耗时任务，但得不到充分的 CPU 资源执行任务，则主线程很容易卡死。

那么如何检测出导致主线程卡死的线程？

原理

虽然 semaphore 并没有记录持有锁线程的信息，但是 wait 线程以及 signal 线程都会持有 semaphore 实例，所以只需要获取 wait 的 semaphore 实例，同时遍历其它线程判断该线程是否也持有相同 semaphore 实例，持有相同 semaphore 实例的其中一个或多个线程即是导致卡死的线程。（可能 signal 线程还未执行，那么暂时不存在导致卡死的线程）

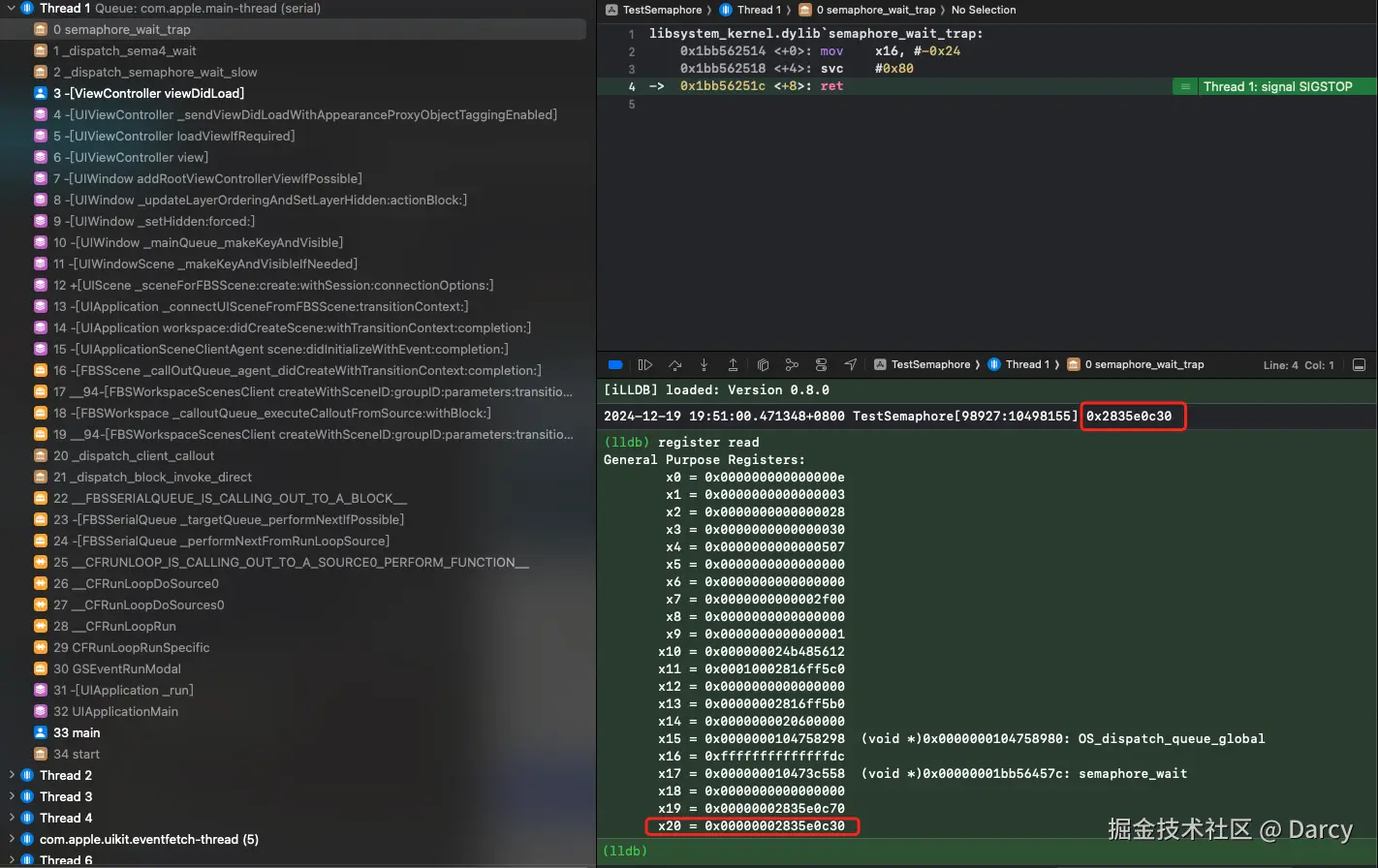

当子线程处于 sleep 时，通过 LLDB 断点调试可以发现，主线程正在执行 semaphore_wait_trap 函数，这个函数会触发一个软件中断，将程序从用户模式切换到内核模式，执行 0x80 系统调用，使主线程 Block。

通过 register read 读取寄存器信息，可以发现 x20 寄存器中存储的值与 semaphore 实例地址相同。

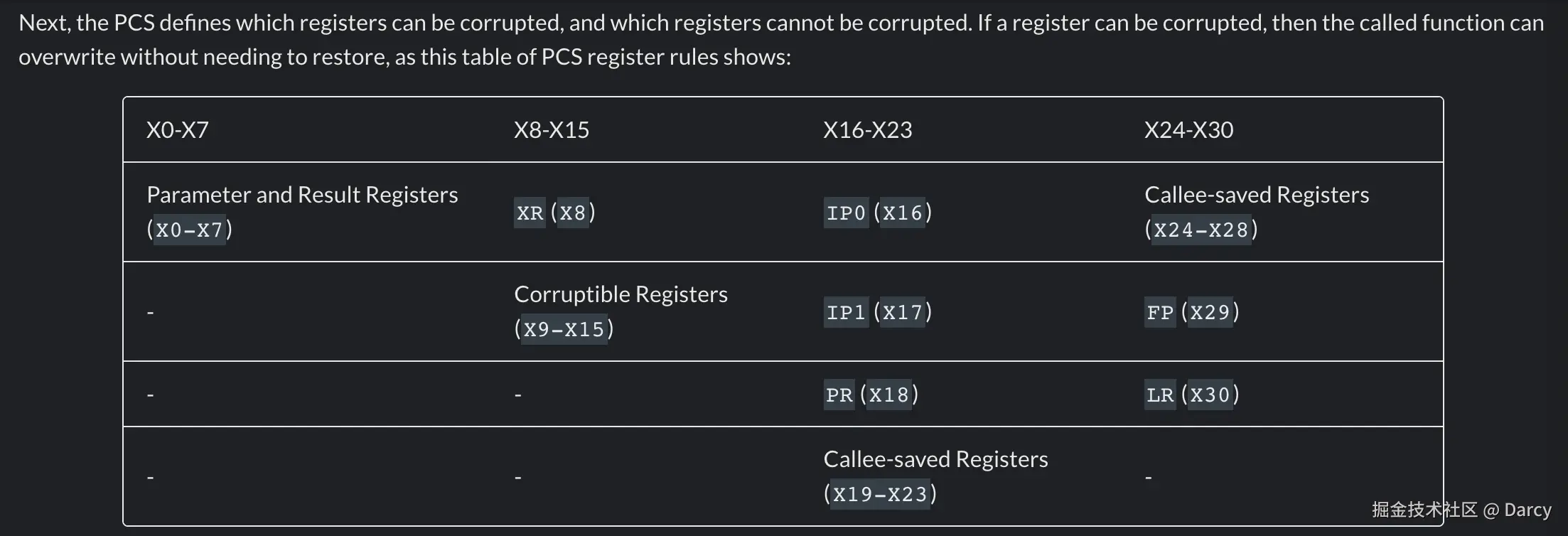

x20 寄存器是 Callee-saved Registers，Callee-saved Registers 含义是子函数需要使用 Callee-saved Registers 时，需要先将它们的值保存到栈上，在返回前将它们的值从栈上恢复。


可以通过主线程 x20 寄存器的值获取 semaphore 实例地址。

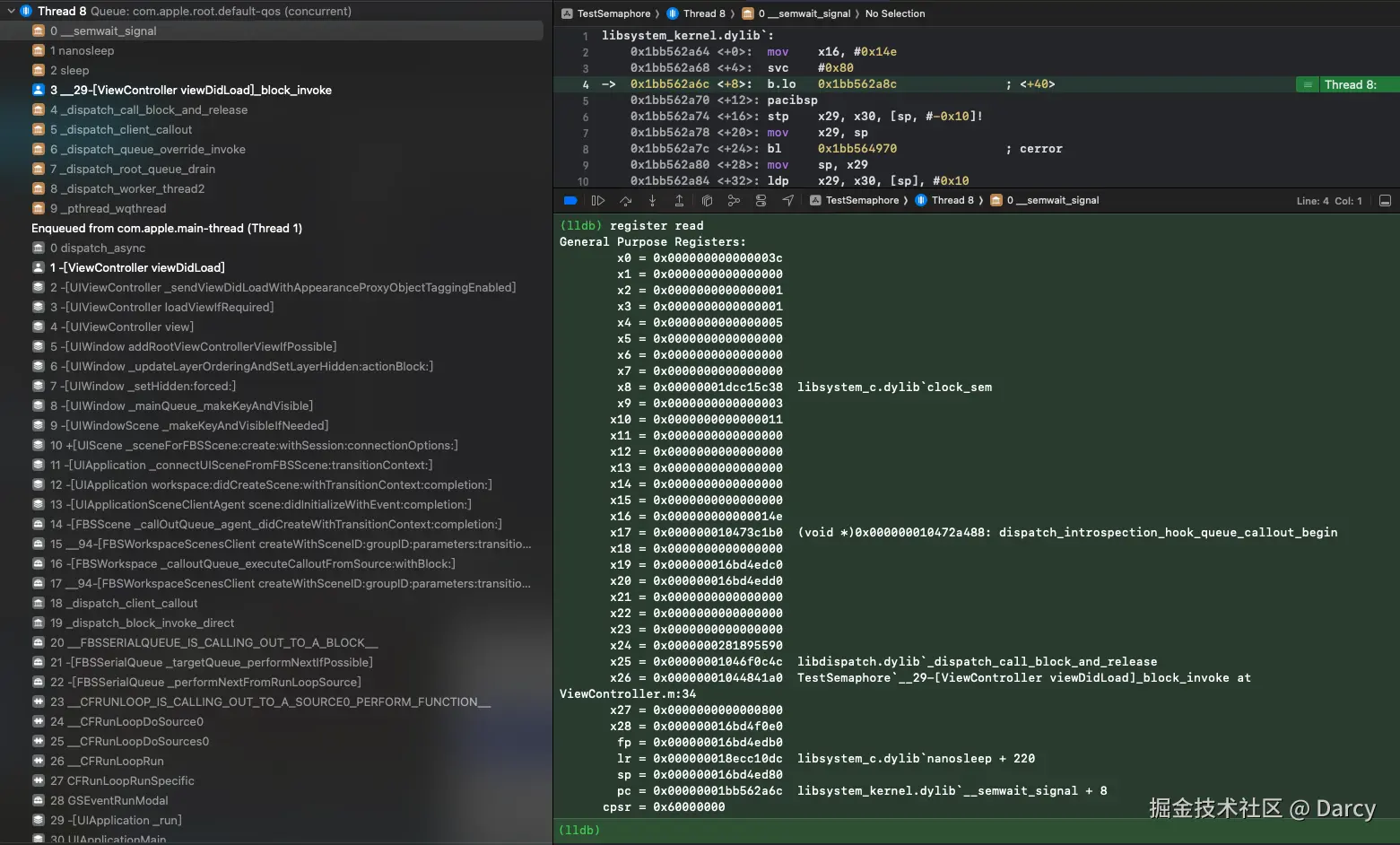

接着切换到子线程：


但是子线程的寄存器中并没有发现与 semaphore 实例地址相同的值。

Block

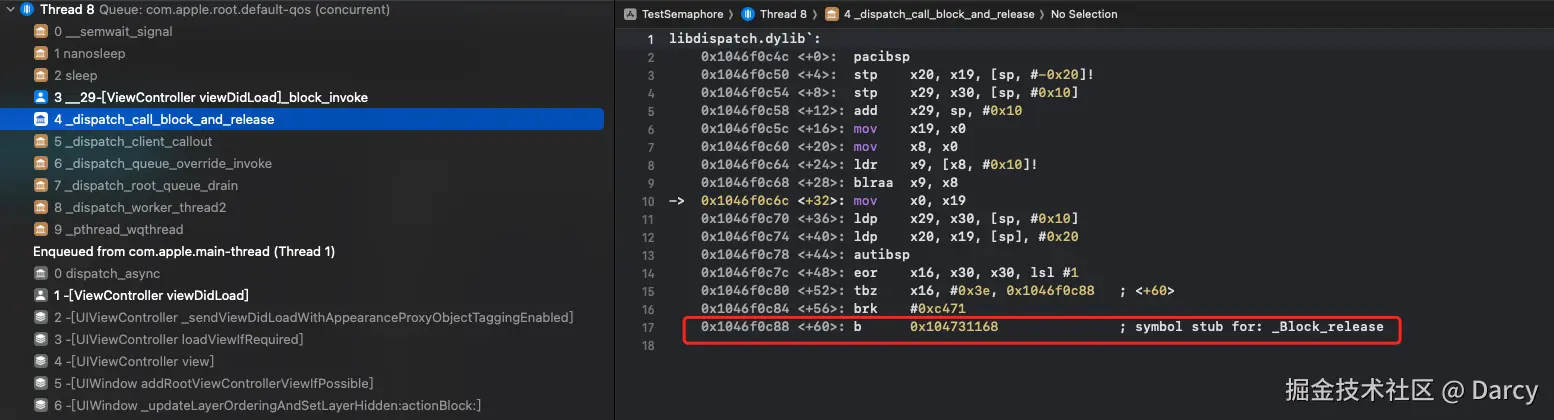

在 Block 内部使用的对象都会被 Block 持有，所以从查找 semaphore 实例可以转换成查找 Block 实例。 查看函数的调用堆栈可以发现，在 _dispatch_call_block_and_release 函数中，最终会调用 _Block_release 函数将 Block 释放掉：


也就是说在函数调用过程中，Block 会一直存在。在函数调用过程中，Callee-saved Registers 以及 Caller-saved Registers 可能会被修改，在修改之前通常都会将旧值保存到栈上。所以如果寄存器中获取不到，可以从栈空间中查找存储的内容。

通过 SP 寄存器可以获取栈顶地址，因为栈向下生长。所以可以通过每个函数头的 sub 指令获取栈生长的深度。

sub 指令

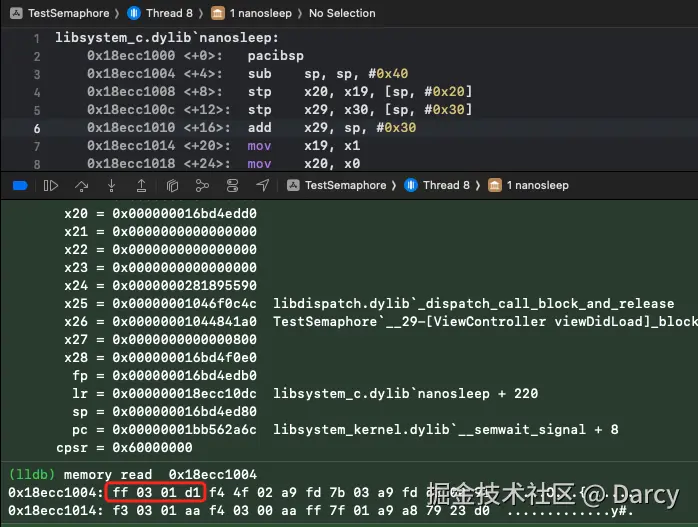

这里介绍下如何获取 sub 指令的立即数，以 sub sp, sp, #0x40 为例，0x40 就是立即数，表示 SP 值减 0x40 ，也就是栈空间向下生长 64 个字节，这条指令对应的内容为：


因为 iOS 为小端序，所以对应 16 进制为 0xd10103ff，转换成二进制表示为：

1101 0001 0000 0001 0000 0011 1111 1111

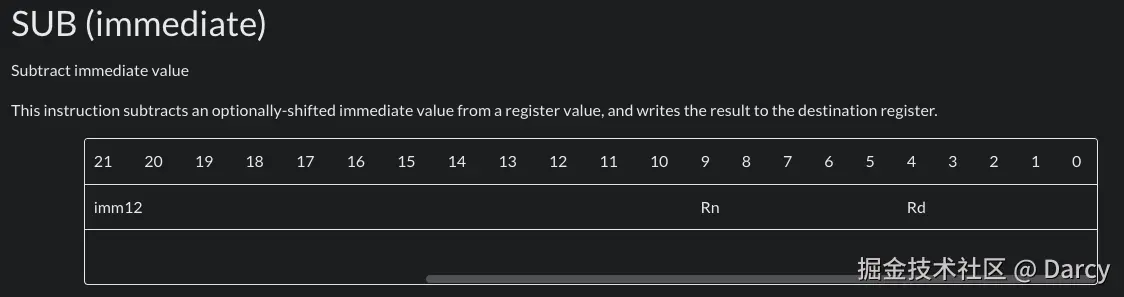

查看 sub 指令官方文档说明：


imm12 表示 12位立即数。



Rd 或 Rn 为 11111 则代表 SP 寄存器。

64 位下 sf = 1，所以高 8 位为 1101 0001，紧接着是 0 sh，然后是 imm12，所以立即数为 00 0001 0000 00，即为 16 进制的 0x40。

总结：高 8 位 1101 0001 表示 64 位下 sub 指令，低 10 位 11 1111 1111 表示源寄存器和目标寄存器是 SP 寄存器，11 - 22 位表示立即数。

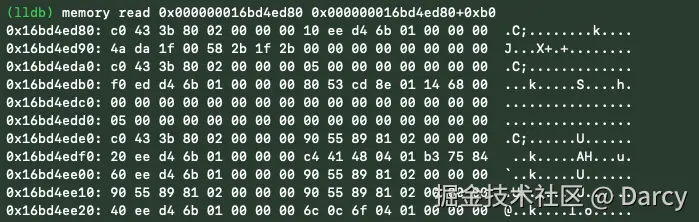

获取到栈空间后，可以按 8 字节大小（指针大小）遍历，Block 的数据结构大致如下：

struct BlockLiteral {
	void *isa;
	int flags;
	int reserved;
	void (*invoke)(void *, ...);
	struct BlockDescriptor *descriptor;
	// imported variables
};

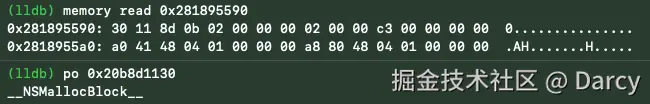

Block 前 8 字节为 isa 指针，当读取前 8 字节内容为 __NSMallocBlock__（可以预先获取 Block isa 地址，通过地址判断是否是 Block），则表示这是一个 Block 结构体：

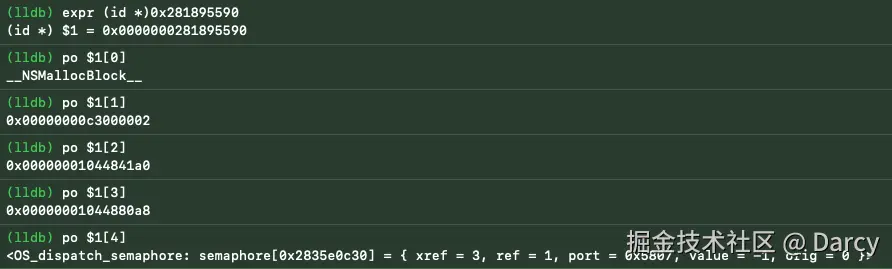

Block 捕获的对象存储在距离首地址 32 个字节位置（当捕获多个对象时，会依次排列，Strong 引用排在 Weak 引用之前），这里可以看到 $1[4] 就是需要查找的 semaphore 对象：


如果未能查找到 smephore 对象，当遍历内容为 0x0 时，则可以跳出本次栈空间地址查找，继续遍历下一个地址直到栈空间查找结束：
