一、Java全栈知识体系-TreeSet & TreeMap 源码解析

1、Java 7 - TreeSet & TreeMap

1.1 使用方法

1. 构造方法
  • TreeMap(): 创建一个空的 TreeMap。
  • TreeMap(Comparator<? super K> comparator): 创建一个空的 TreeMap，并使用指定的比较器进行排序。
  • TreeMap(Map<? extends K, ? extends V> m): 创建一个包含指定映射中的键值对的 TreeMap。
  • TreeMap(SortedMap<K, ? extends V> m): 创建一个包含指定有序映射中的键值对的 TreeMap。
2. 基本操作方法
  • put(K key, V value): 将键值对插入到 TreeMap 中。
  • get(Object key): 获取指定键对应的值。
  • remove(Object key): 移除指定键的键值对。
  • containsKey(Object key): 检查 TreeMap 是否包含指定的键。
  • containsValue(Object value): 检查 TreeMap 是否包含指定的值。
  • size(): 获取 TreeMap 中键值对的数量。
  • isEmpty(): 检查 TreeMap 是否为空。
3. 迭代方法
  • keySet(): 返回 TreeMap 中所有键的集合视图。
  • values(): 返回 TreeMap 中所有值的集合视图。
  • entrySet(): 返回 TreeMap 中所有键值对的集合视图。
  • forEach(BiConsumer<? super K, ? super V> action): 对 TreeMap 中的每个键值对执行给定的操作。
4. 查找操作
  • firstKey(): 返回 TreeMap 中的第一个（最小的）键。
  • lastKey(): 返回 TreeMap 中的最后一个（最大的）键。
  • lowerKey(K key): 返回小于指定键的最大键。
  • floorKey(K key): 返回小于或等于指定键的最大键。
  • ceilingKey(K key): 返回大于或等于指定键的最小键。
  • higherKey(K key): 返回大于指定键的最小键。
5. 子映射操作
  • subMap(K fromKey, K toKey): 返回键在 fromKey（包含）到 toKey（不包含）之间的子映射。
  • headMap(K toKey): 返回键小于 toKey 的子映射。
  • tailMap(K fromKey): 返回键大于或等于 fromKey 的子映射。

1.2 总体介绍

之所以把TreeSet和TreeMap放在一起讲解，是因为二者在Java里有着相同的实现，前者仅仅是对后者做了一层包装，也就是说TreeSet里面有一个TreeMap(适配器模式)。因此本文将重点分析TreeMap。

Java TreeMap实现了SortedMap接口，也就是说会按照key的大小顺序对Map中的元素进行排序，key大小的评判可以通过其本身的自然顺序(natural ordering)，也可以通过构造时传入的比较器(Comparator)。

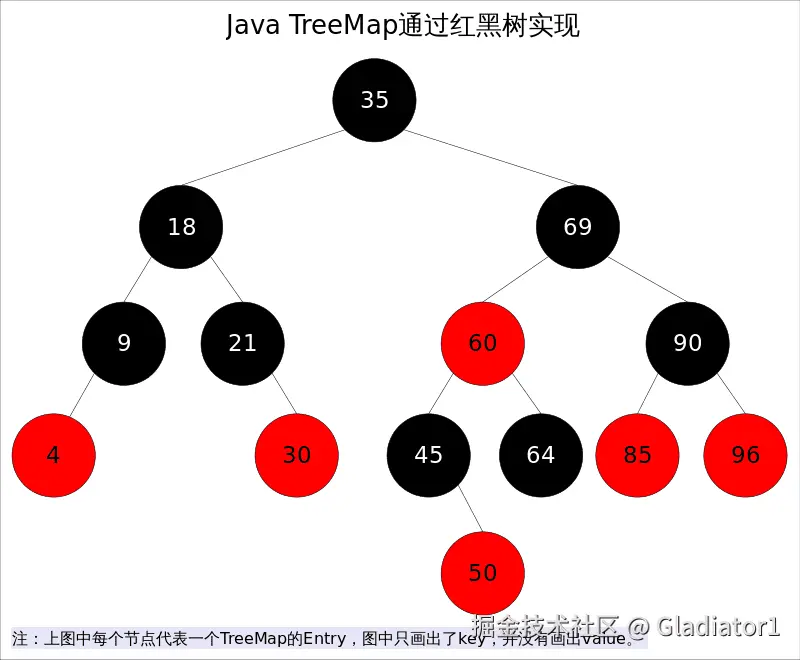

TreeMap底层通过红黑树(Red-Black tree)实现，也就意味着containsKey(), get(), put(), remove()都有着log(n)的时间复杂度。


出于性能原因，TreeMap是非同步的(not synchronized)，如果需要在多线程环境使用，需要程序员手动同步；或者通过如下方式将TreeMap包装成(wrapped)同步的:

SortedMap m = Collections.synchronizedSortedMap(new TreeMap(...));

红黑树是一种近似平衡的二叉查找树，它能够确保任何一个节点的左右子树的高度差不会超过二者中较低那个的一倍。具体来说，红黑树是满足如下条件的二叉查找树(binary search tree):

  1. 每个节点要么是红色，要么是黑色。
  2. 根节点必须是黑色
  3. 红色节点不能连续(也即是，红色节点的孩子和父亲都不能是红色)。
  4. 对于每个节点，从该点至null(树尾端)的任何路径，都含有相同个数的黑色节点。

在树的结构发生改变时(插入或者删除操作)，往往会破坏上述条件3或条件4，需要通过调整使得查找树重新满足红黑树的约束条件。

1.3 预备知识

前文说到当查找树的结构发生改变时，红黑树的约束条件可能被破坏，需要通过调整使得查找树重新满足红黑树的约束条件。调整可以分为两类: 一类是颜色调整，即改变某个节点的颜色；另一类是结构调整，即改变检索树的结构关系。结构调整过程包含两个基本操作 : 左旋(Rotate Left)，右旋(RotateRight)。

1.3.1 左旋

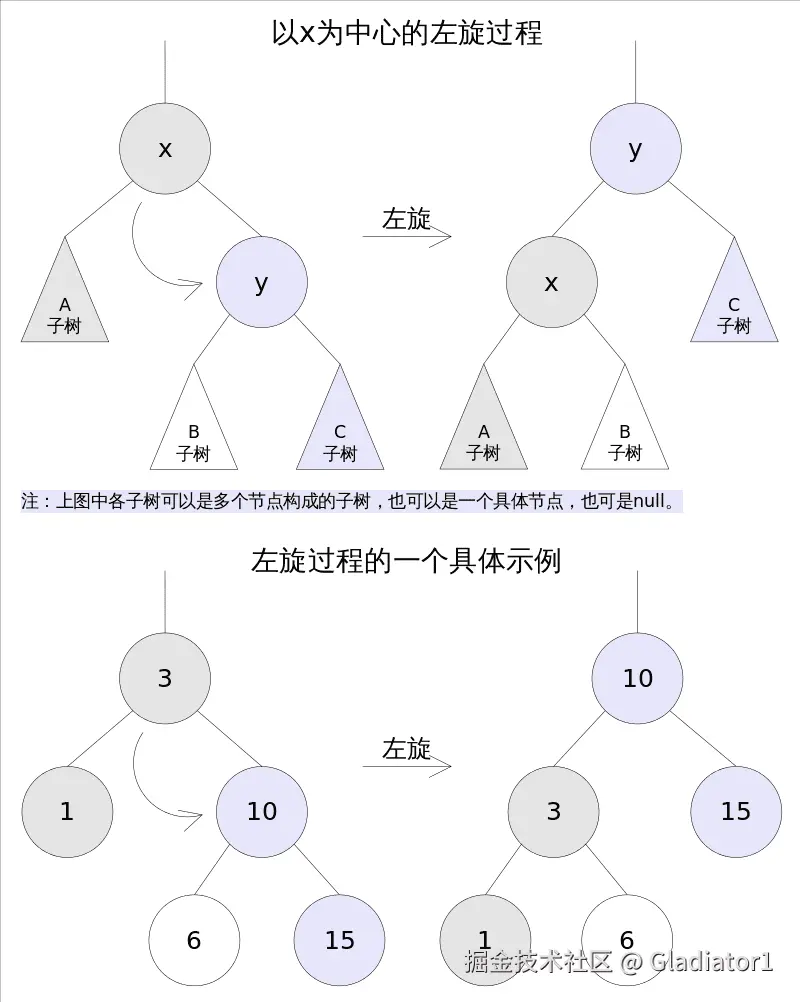

左旋的过程是将x的右子树绕x逆时针旋转，使得x的右子树成为x的父亲，同时修改相关节点的引用。旋转之后，二叉查找树的属性仍然满足。


TreeMap中左旋代码如下:

// 左旋操作
private void rotateLeft(Entry<K,V> p) {
    if (p != null) {
        // r为p的右孩子
        Entry<K,V> r = p.right;
        // 将p的右孩子设置为r的左孩子
        p.right = r.left;
        // 如果r的左孩子不为空，则将r的左孩子的父节点设置为p
        if (r.left != null)
            r.left.parent = p;
        // 将r的父节点设置为p的父节点
        r.parent = p.parent;
        // 如果p的父节点为空，则r成为新的根节点
        if (p.parent == null)
            root = r;
        // 如果p是其父节点的左孩子，则将p的父节点的左孩子设置为r
        else if (p.parent.left == p)
            p.parent.left = r;
        // 否则，将p的父节点的右孩子设置为r
        else
            p.parent.right = r;
        // 将r的左孩子设置为p
        r.left = p;
        // 将p的父节点设置为r
        p.parent = r;
    }
}
1.3.2 右旋

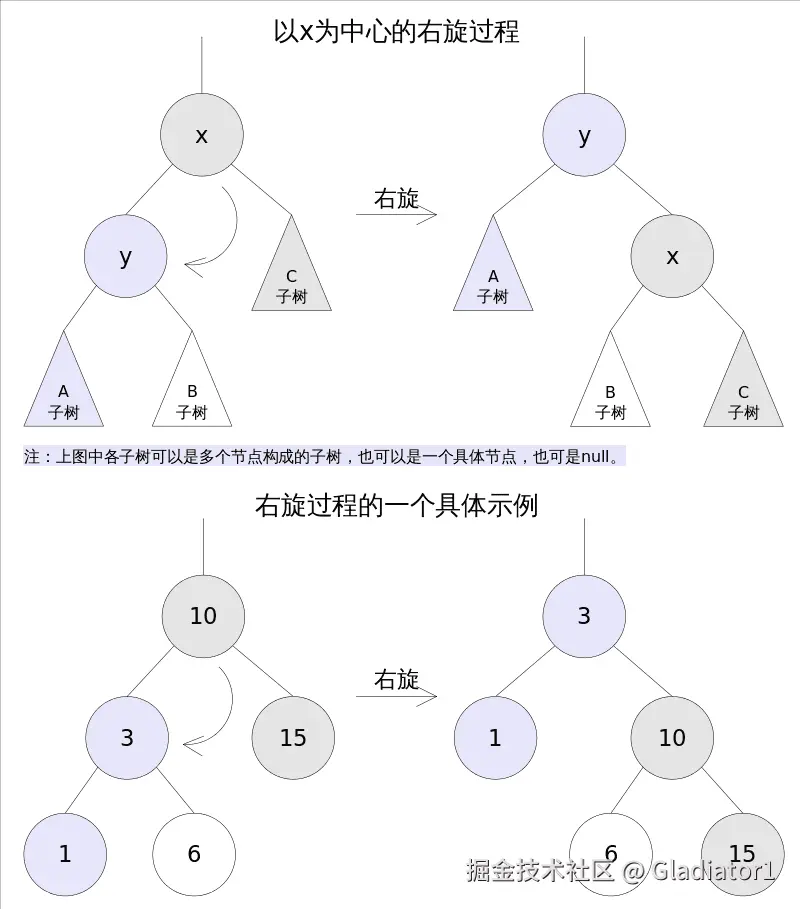

右旋的过程是将x的左子树绕x顺时针旋转，使得x的左子树成为x的父亲，同时修改相关节点的引用。旋转之后，二叉查找树的属性仍然满足。


TreeMap中右旋代码如下:

// 右旋操作
private void rotateRight(Entry<K,V> p) {
    if (p != null) {
        // l为p的左子节点
        Entry<K,V> l = p.left;
        // 将p的左子节点设置为l的右子节点
        p.left = l.right;
        // 如果l的右子节点不为空，则将l的右子节点的父节点设置为p
        if (l.right != null) l.right.parent = p;
        // 将l的父节点设置为p的父节点
        l.parent = p.parent;
        // 如果p没有父节点，则将根节点设置为l
        if (p.parent == null)
            root = l;
        // 如果p是其父节点的右子节点，则将p的父节点的右子节点设置为l
        else if (p.parent.right == p)
            p.parent.right = l;
        // 如果p是其父节点的左子节点，则将p的父节点的左子节点设置为l
        else p.parent.left = l;
        // 将l的右子节点设置为p
        l.right = p;
        // 将p的父节点设置为l
        p.parent = l;
    }
}
1.3.3 寻找节点后继

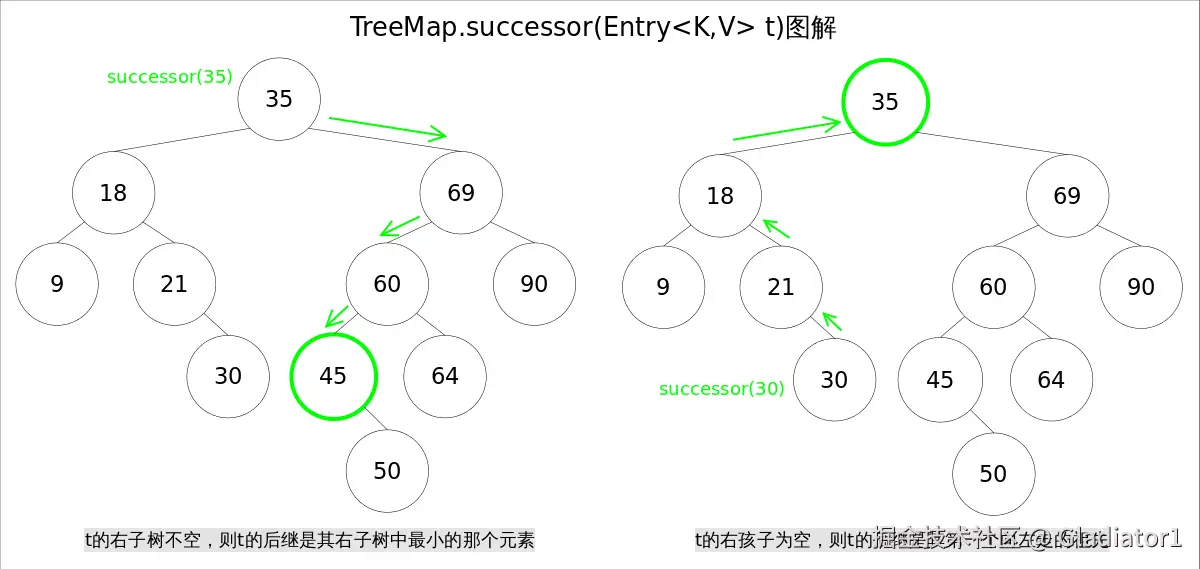

对于一棵二叉查找树，给定节点t，其后继(树中比大于t的最小的那个元素)可以通过如下方式找到:

  1. t的右子树不空，则t的后继是其右子树中最小的那个元素。
  2. t的右孩子为空，则t的后继是其第一个向左走的祖先。

后继节点在红黑树的删除操作中将会用到。


TreeMap中寻找节点后继的代码如下:

// 寻找节点后继函数successor()
static <K,V> TreeMap.Entry<K,V> successor(Entry<K,V> t) {
    if (t == null)
        return null;
    else if (t.right != null) {
        // 1. 如果t的右子树不空，则t的后继是其右子树中最小的那个元素
        Entry<K,V> p = t.right;
        while (p.left != null)
            p = p.left;
        return p;
    } else {
        // 2. 如果t的右孩子为空，则t的后继是其第一个向左走的祖先
        Entry<K,V> p = t.parent;
        Entry<K,V> ch = t;
        while (p != null && ch == p.right) {
            ch = p;
            p = p.parent;
        }
        return p;
    }
}

1.4 方法剖析

1.4.1 get()

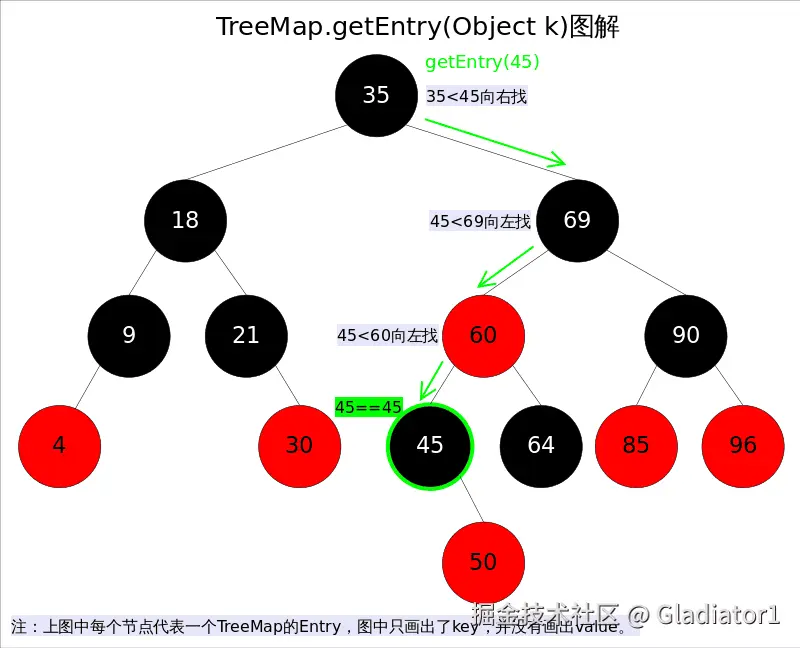

get(Object key)方法根据指定的key值返回对应的value，该方法调用了getEntry(Object key)得到相应的entry，然后返回entry.value。因此getEntry()是算法的核心。算法思想是根据key的自然顺序(或者比较器顺序)对二叉查找树进行查找，直到找到满足k.compareTo(p.key) == 0的entry。


具体代码如下:

//getEntry()方法
final Entry<K,V> getEntry(Object key) {
    ......
    if (key == null)//不允许key值为null
        throw new NullPointerException();
    Comparable<? super K> k = (Comparable<? super K>) key;//使用元素的自然顺序
    Entry<K,V> p = root;
    while (p != null) {
        int cmp = k.compareTo(p.key);
        if (cmp < 0)//向左找
            p = p.left;
        else if (cmp > 0)//向右找
            p = p.right;
        else
            return p;
    }
    return null;
}
1.4.2 put()

put(K key, V value)方法是将指定的key, value对添加到map里。该方法首先会对map做一次查找，看是否包含该元组，如果已经包含则直接返回，查找过程类似于getEntry()方法；如果没有找到则会在红黑树中插入新的entry，如果插入之后破坏了红黑树的约束条件，还需要进行调整(旋转，改变某些节点的颜色)。

public V put(K key, V value) {
	......
    int cmp;
    Entry<K,V> parent;
    if (key == null)
        throw new NullPointerException();
    Comparable<? super K> k = (Comparable<? super K>) key;//使用元素的自然顺序
    do {
        parent = t;
        cmp = k.compareTo(t.key);
        if (cmp < 0) t = t.left;//向左找
        else if (cmp > 0) t = t.right;//向右找
        else return t.setValue(value);
    } while (t != null);
    Entry<K,V> e = new Entry<>(key, value, parent);//创建并插入新的entry
    if (cmp < 0) parent.left = e;
    else parent.right = e;
    fixAfterInsertion(e);//调整
    size++;
    return null;
}

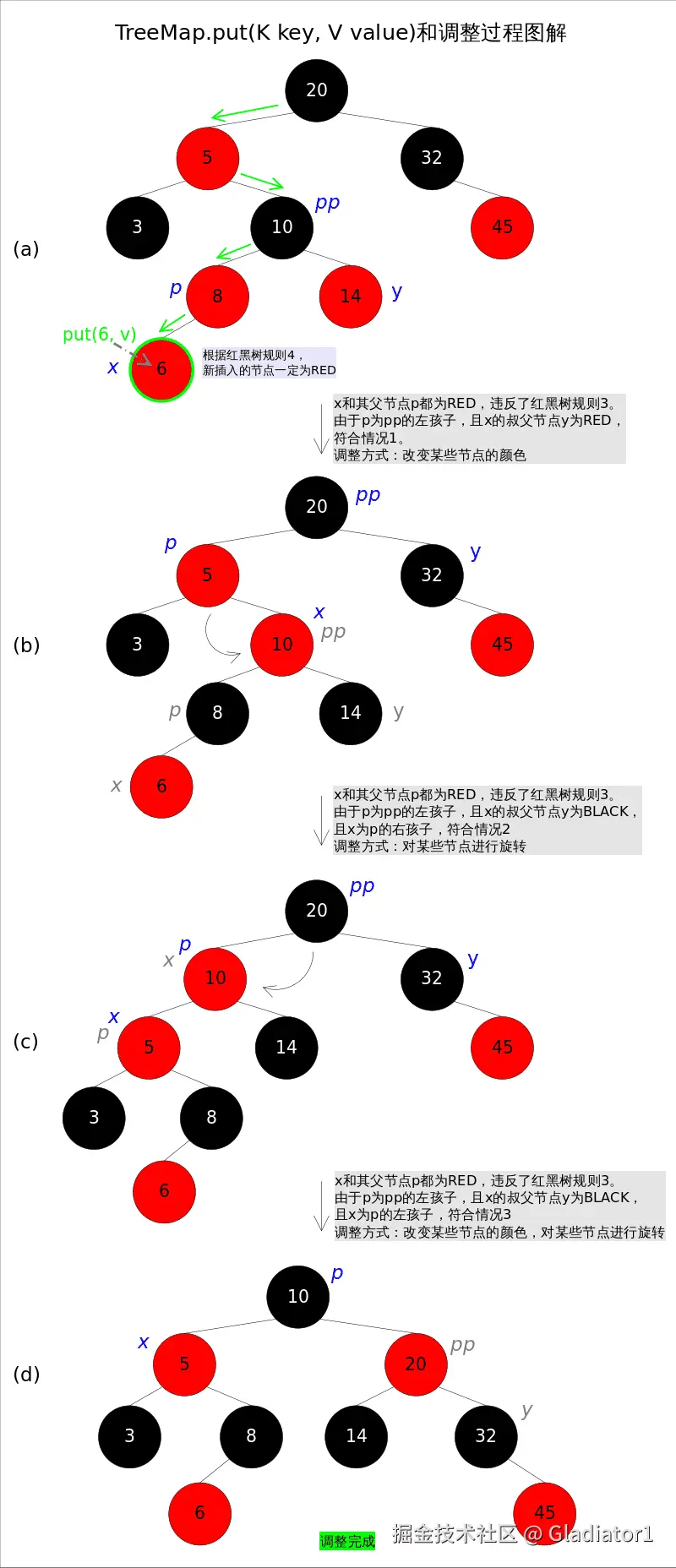

上述代码的插入部分并不难理解: 首先在红黑树上找到合适的位置，然后创建新的entry并插入(当然，新插入的节点一定是树的叶子)。难点是调整函数fixAfterInsertion()，前面已经说过，调整往往需要1.改变某些节点的颜色，2.对某些节点进行旋转。


调整函数fixAfterInsertion()的具体代码如下，其中用到了上文中提到的rotateLeft()和rotateRight()函数。通过代码我们能够看到，情况2其实是落在情况3内的。情况4～情况6跟前三种情况是对称的。

1.4.3 remove()

remove(Object key)的作用是删除key值对应的entry，该方法首先通过上文中提到的getEntry(Object key)方法找到key值对应的entry，然后调用deleteEntry(Entry<K,V> entry)删除对应的entry。由于删除操作会改变红黑树的结构，有可能破坏红黑树的约束条件，因此有可能要进行调整。

getEntry()函数前面已经讲解过，这里重点放deleteEntry()上，该函数删除指定的entry并在红黑树的约束被破坏时进行调用fixAfterDeletion(Entry<K,V> x)进行调整。

由于红黑树是一棵增强版的二叉查找树，红黑树的删除操作跟普通二叉查找树的删除操作也就非常相似，唯一的区别是红黑树在节点删除之后可能需要进行调整。现在考虑一棵普通二叉查找树的删除过程，可以简单分为两种情况:

  1. 删除点p的左右子树都为空，或者只有一棵子树非空。
  2. 删除点p的左右子树都非空。

对于上述情况1，处理起来比较简单，直接将p删除(左右子树都为空时)，或者用非空子树替代p(只有一棵子树非空时)；对于情况2，可以用p的后继s(树中大于x的最小的那个元素)代替p，然后使用情况1删除s(此时s一定满足情况1.可以画画看)。

基于以上逻辑，红黑树的节点删除函数deleteEntry()代码如下:

// 红黑树entry删除函数deleteEntry()
private void deleteEntry(Entry<K,V> p) {
    modCount++;
    size--;
    if (p.left != null && p.right != null) {// 2. 删除点p的左右子树都非空。
        Entry<K,V> s = successor(p);// 后继
        p.key = s.key;
        p.value = s.value;
        p = s;
    }
    Entry<K,V> replacement = (p.left != null ? p.left : p.right);
    if (replacement != null) {// 1. 删除点p只有一棵子树非空。
        replacement.parent = p.parent;
        if (p.parent == null)
            root = replacement;
        else if (p == p.parent.left)
            p.parent.left  = replacement;
        else
            p.parent.right = replacement;
        p.left = p.right = p.parent = null;
        if (p.color == BLACK)
            fixAfterDeletion(replacement);// 调整
    } else if (p.parent == null) {
        root = null;
    } else { // 1. 删除点p的左右子树都为空
        if (p.color == BLACK)
            fixAfterDeletion(p);// 调整
        if (p.parent != null) {
            if (p == p.parent.left)
                p.parent.left = null;
            else if (p == p.parent.right)
                p.parent.right = null;
            p.parent = null;
        }
    }
}

上述代码中占据大量代码行的，是用来修改父子节点间引用关系的代码，其逻辑并不难理解。下面着重讲解删除后调整函数fixAfterDeletion()。首先请思考一下，删除了哪些点才会导致调整？只有删除点是BLACK的时候，才会触发调整函数，因为删除RED节点不会破坏红黑树的任何约束，而删除BLACK节点会破坏规则4。

跟上文中讲过的fixAfterInsertion()函数一样，这里也要分成若干种情况。记住，无论有多少情况，具体的调整操作只有两种: 1.改变某些节点的颜色，2.对某些节点进行旋转。

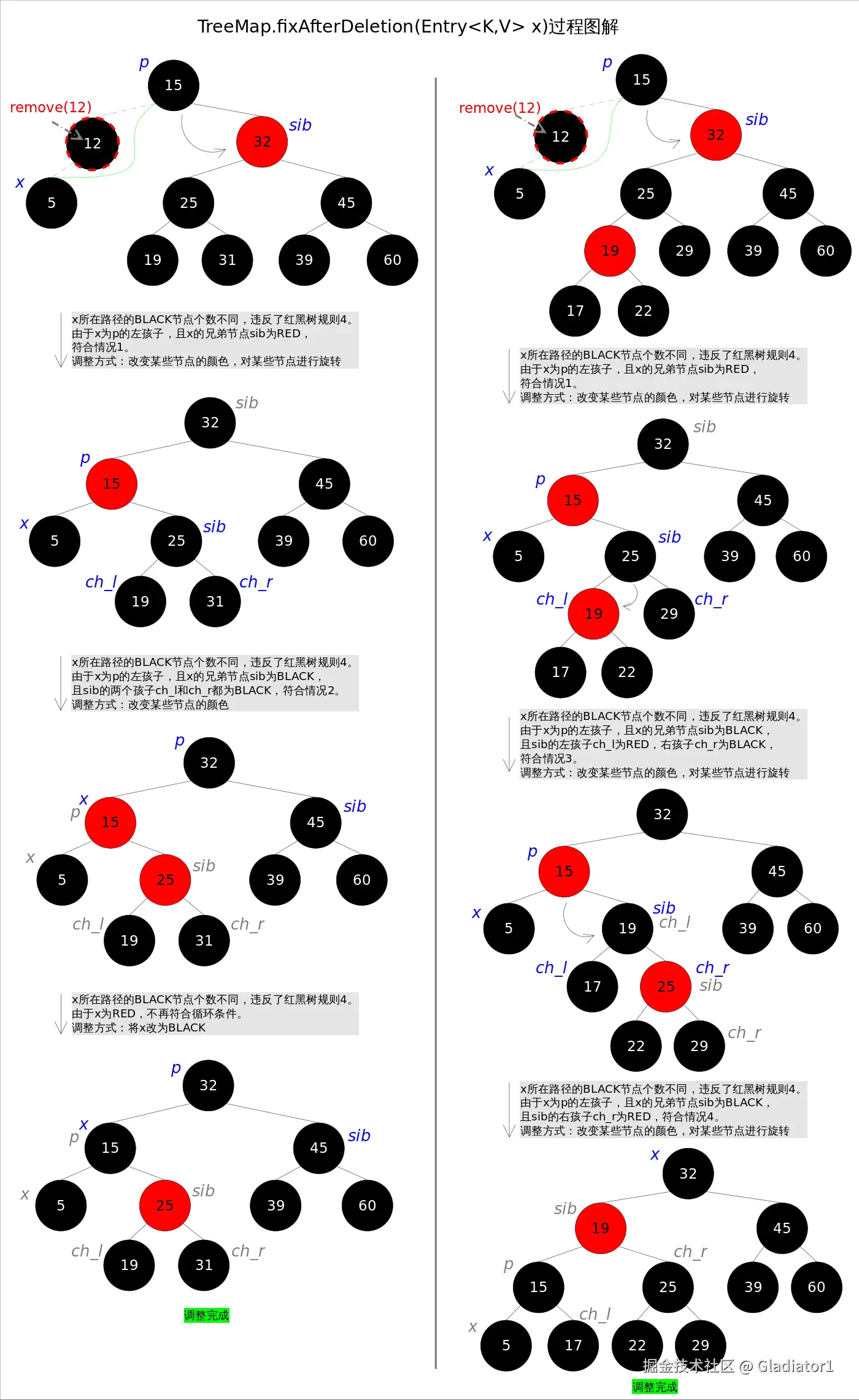

上述图解的总体思想是: 将情况1首先转换成情况2，或者转换成情况3和情况4。当然，该图解并不意味着调整过程一定是从情况1开始。通过后续代码我们还会发现几个有趣的规则: a).如果是由情况1之后紧接着进入的情况2，那么情况2之后一定会退出循环(因为x为红色)；b).一旦进入情况3和情况4，一定会退出循环(因为x为root)。

1.5 TreeSet

前面已经说过TreeSet是对TreeMap的简单包装，对TreeSet的函数调用都会转换成合适的TreeMap方法，因此TreeSet的实现非常简单。这里不再赘述。

// TreeSet是对TreeMap的简单包装
public class TreeSet<E> extends AbstractSet<E>
    implements NavigableSet<E>, Cloneable, java.io.Serializable
{
	......
    private transient NavigableMap<E,Object> m;
    // Dummy value to associate with an Object in the backing Map
    private static final Object PRESENT = new Object();
    public TreeSet() {
        this.m = new TreeMap<E,Object>();// TreeSet里面有一个TreeMap
    }
    ......
    public boolean add(E e) {
        return m.put(e, PRESENT)==null;
    }
    ......
}

2、Java 7- WeakHashMap

2.1 总体介绍

它的特殊之处在于 WeakHashMap 里的entry可能会被GC自动删除，即使程序员没有调用remove()或者clear()方法。

更直观的说，当使用 WeakHashMap 时，即使没有显示的添加或删除任何元素，也可能发生如下情况:

  • 调用两次size()方法返回不同的值；
  • 两次调用isEmpty()方法，第一次返回false，第二次返回true；
  • 两次调用containsKey()方法，第一次返回true，第二次返回false，尽管两次使用的是同一个key；
  • 两次调用get()方法，第一次返回一个value，第二次返回null，尽管两次使用的是同一个对象。

遇到这么奇葩的现象，你是不是觉得使用者一定会疯掉? 其实不然，WeakHashMap 的这个特点特别适用于需要缓存的场景。在缓存场景下，由于内存是有限的，不能缓存所有对象；对象缓存命中可以提高系统效率，但缓存MISS也不会造成错误，因为可以通过计算重新得到。

要明白 WeakHashMap 的工作原理，还需要引入一个概念 : 弱引用(WeakReference) 。我们都知道Java中内存是通过GC自动管理的，GC会在程序运行过程中自动判断哪些对象是可以被回收的，并在合适的时机进行内存释放。GC判断某个对象是否可被回收的依据是，是否有有效的引用指向该对象。如果没有有效引用指向该对象(基本意味着不存在访问该对象的方式)，那么该对象就是可回收的。这里的有效引用 并不包括弱引用。也就是说，虽然弱引用可以用来访问对象，但进行垃圾回收时弱引用并不会被考虑在内，仅有弱引用指向的对象仍然会被GC回收。

WeakHashMap 内部是通过弱引用来管理entry的，弱引用的特性对应到 WeakHashMap 上意味着什么呢？将一对key, value放入到 WeakHashMap 里并不能避免该key值被GC回收，除非在 WeakHashMap 之外还有对该key的强引用。

关于强引用，弱引用等概念以后再具体讲解，这里只需要知道Java中引用也是分种类的，并且不同种类的引用对GC的影响不同就够了。

二、小林-图解MySQL-select 语句

学习 SQL 的时候，大家肯定第一个先学到的就是 select 查询语句了，比如下面这句查询语句：

// 在 product 表中，查询 id = 1 的记录
select * from product where id = 1;

但是有没有想过，MySQL 执行一条 select 查询语句，在 MySQL 中期间发生了什么？

带着这个问题，我们可以很好的了解 MySQL 内部的架构，所以这次小林就带大家拆解一下 MySQL 内部的结构，看看内部里的每一个“零件”具体是负责做什么的。

1、MySQL 执行流程是怎样的？

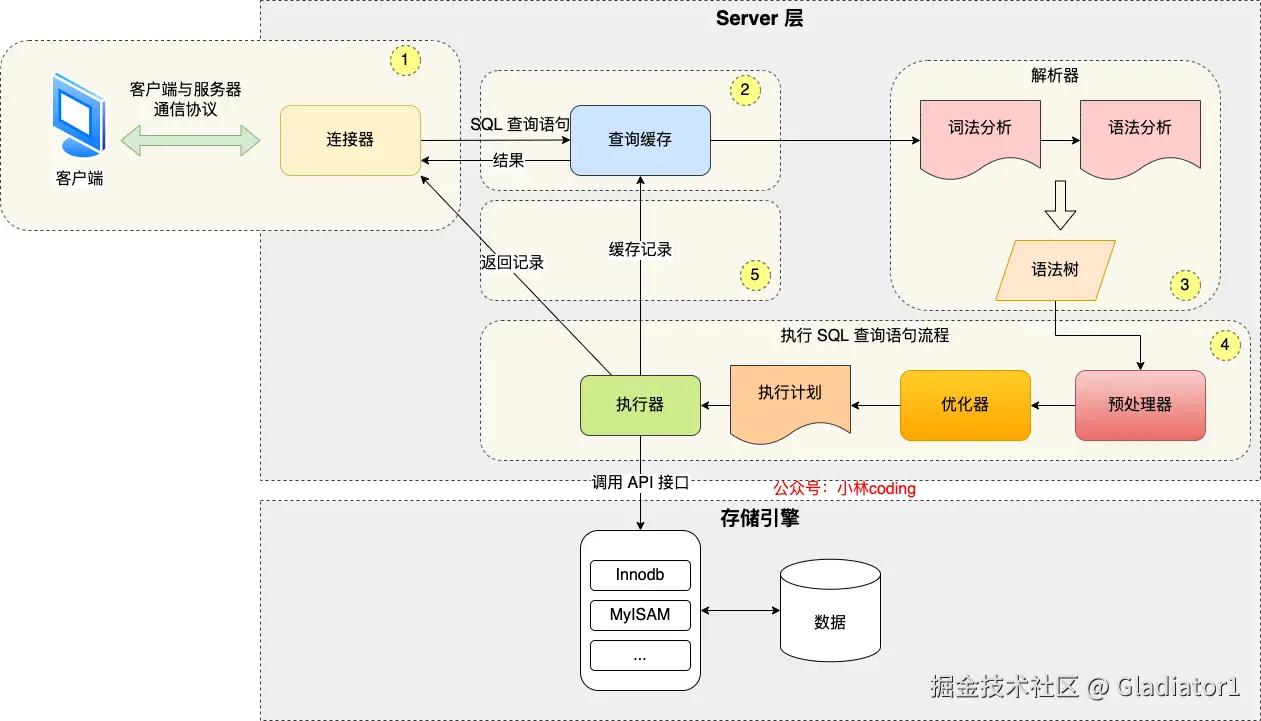

先来一个上帝视角图，下面就是 MySQL 执行一条 SQL 查询语句的流程，也从图中可以看到 MySQL 内部架构里的各个功能模块。

查询语句执行流程

可以看到， MySQL 的架构共分为两层：Server 层和存储引擎层，

  • Server 层负责建立连接、分析和执行 SQL。MySQL 大多数的核心功能模块都在这实现，主要包括连接器，查询缓存、解析器、预处理器、优化器、执行器等。另外，所有的内置函数（如日期、时间、数学和加密函数等）和所有跨存储引擎的功能（如存储过程、触发器、视图等。）都在 Server 层实现。
  • 存储引擎层负责数据的存储和提取。支持 InnoDB、MyISAM、Memory 等多个存储引擎，不同的存储引擎共用一个 Server 层。现在最常用的存储引擎是 InnoDB，从 MySQL 5.5 版本开始， InnoDB 成为了 MySQL 的默认存储引擎。我们常说的索引数据结构，就是由存储引擎层实现的，不同的存储引擎支持的索引类型也不相同，比如 InnoDB 支持索引类型是 B+树 ，且是默认使用，也就是说在数据表中创建的主键索引和二级索引默认使用的是 B+ 树索引。

好了，现在我们对 Server 层和存储引擎层有了一个简单认识，接下来，就详细说一条 SQL 查询语句的执行流程，依次看看每一个功能模块的作用。

2、第一步：连接器

如果你在 Linux 操作系统里要使用 MySQL，那你第一步肯定是要先连接 MySQL 服务，然后才能执行 SQL 语句，普遍我们都是使用下面这条命令进行连接：

# -h 指定 MySQL 服务得 IP 地址，如果是连接本地的 MySQL服务，可以不用这个参数；
# -u 指定用户名，管理员角色名为 root；
# -p 指定密码，如果命令行中不填写密码（为了密码安全，建议不要在命令行写密码），就需要在交互对话里面输入密码
mysql -h$ip -u$user -p

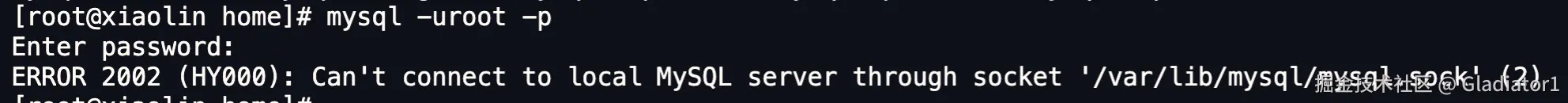

连接的过程需要先经过 TCP 三次握手，因为 MySQL 是基于 TCP 协议进行传输的，如果 MySQL 服务并没有启动，则会收到如下的报错：

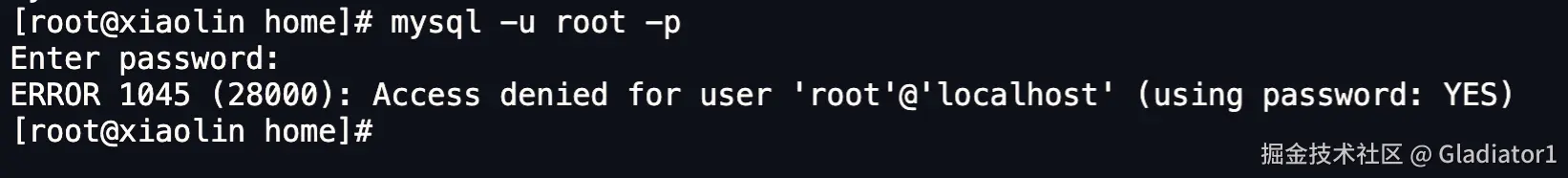

如果 MySQL 服务正常运行，完成 TCP 连接的建立后，连接器就要开始验证你的用户名和密码，如果用户名或密码不对，就收到一个"Access denied for user"的错误，然后客户端程序结束执行。

如果用户密码都没有问题，连接器就会获取该用户的权限，然后保存起来，后续该用户在此连接里的任何操作，都会基于连接开始时读到的权限进行权限逻辑的判断。

所以，如果一个用户已经建立了连接，即使管理员中途修改了该用户的权限，也不会影响已经存在连接的权限。修改完成后，只有再新建的连接才会使用新的权限设置。

如何查看 MySQL 服务被多少个客户端连接了？

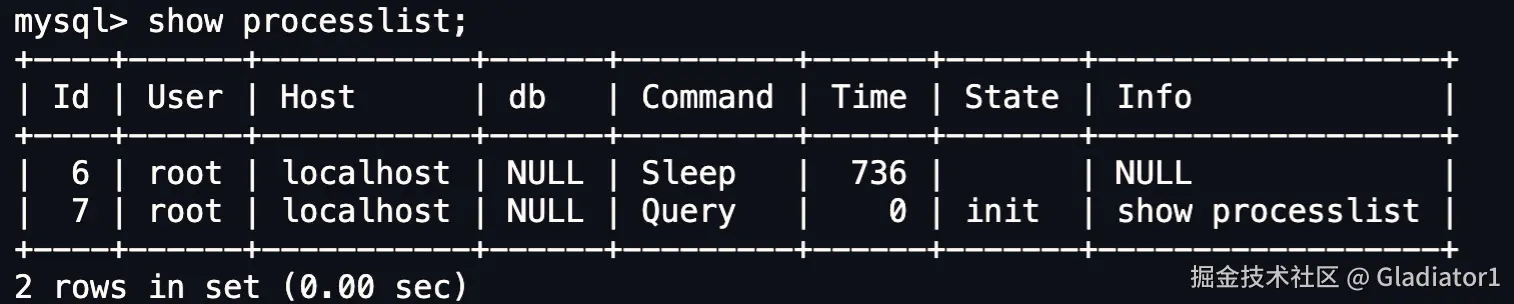

如果你想知道当前 MySQL 服务被多少个客户端连接了，你可以执行 show processlist 命令进行查看。

比如上图的显示结果，共有两个用户名为 root 的用户连接了 MySQL 服务，其中 id 为 6 的用户的 Command 列的状态为 Sleep ，这意味着该用户连接完 MySQL 服务就没有再执行过任何命令，也就是说这是一个空闲的连接，并且空闲的时长是 736 秒（ Time 列）。

空闲连接会一直占用着吗？

当然不是了，MySQL 定义了空闲连接的最大空闲时长，由 wait_timeout 参数控制的，默认值是 8 小时（28880秒），如果空闲连接超过了这个时间，连接器就会自动将它断开。

mysql> show variables like 'wait_timeout';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| wait_timeout  | 28800 |
+---------------+-------+
1 row in set (0.00 sec)

当然，我们自己也可以手动断开空闲的连接，使用的是 kill connection + id 的命令。

mysql> kill connection +6;
Query OK, 0 rows affected (0.00 sec)

一个处于空闲状态的连接被服务端主动断开后，这个客户端并不会马上知道，等到客户端在发起下一个请求的时候，才会收到这样的报错“ERROR 2013 (HY000): Lost connection to MySQL server during query”。

MySQL 的连接数有限制吗？

MySQL 服务支持的最大连接数由 max_connections 参数控制，比如我的 MySQL 服务默认是 151 个,超过这个值，系统就会拒绝接下来的连接请求，并报错提示“Too many connections”。

MySQL 的连接也跟 HTTP 一样，有短连接和长连接的概念，它们的区别如下：

// 短连接
连接 mysql 服务（TCP 三次握手）
执行sql
断开 mysql 服务（TCP 四次挥手）

// 长连接
连接 mysql 服务（TCP 三次握手）
执行sql
执行sql
执行sql
....
断开 mysql 服务（TCP 四次挥手）

可以看到，使用长连接的好处就是可以减少建立连接和断开连接的过程，所以一般是推荐使用长连接。

但是，使用长连接后可能会占用内存增多，因为 MySQL 在执行查询过程中临时使用内存管理连接对象，这些连接对象资源只有在连接断开时才会释放。如果长连接累计很多，将导致 MySQL 服务占用内存太大，有可能会被系统强制杀掉，这样会发生 MySQL 服务异常重启的现象。

怎么解决长连接占用内存的问题？

有两种解决方式。

第一种，定期断开长连接。既然断开连接后就会释放连接占用的内存资源，那么我们可以定期断开长连接。

第二种，客户端主动重置连接。MySQL 5.7 版本实现了 mysql_reset_connection() 函数的接口，注意这是接口函数不是命令，那么当客户端执行了一个很大的操作后，在代码里调用 mysql_reset_connection 函数来重置连接，达到释放内存的效果。这个过程不需要重连和重新做权限验证，但是会将连接恢复到刚刚创建完时的状态。

至此，连接器的工作做完了，简单总结一下：

  • 与客户端进行 TCP 三次握手建立连接；
  • 校验客户端的用户名和密码，如果用户名或密码不对，则会报错；
  • 如果用户名和密码都对了，会读取该用户的权限，然后后面的权限逻辑判断都基于此时读取到的权限；

3、第二步：查询缓存

连接器得工作完成后，客户端就可以向 MySQL 服务发送 SQL 语句了，MySQL 服务收到 SQL 语句后，就会解析出 SQL 语句的第一个字段，看看是什么类型的语句。

如果 SQL 是查询语句（select 语句），MySQL 就会先去查询缓存（ Query Cache ）里查找缓存数据，看看之前有没有执行过这一条命令，这个查询缓存是以 key-value 形式保存在内存中的，key 为 SQL 查询语句，value 为 SQL 语句查询的结果。

如果查询的语句命中查询缓存，那么就会直接返回 value 给客户端。如果查询的语句没有命中查询缓存中，那么就要往下继续执行，等执行完后，查询的结果就会被存入查询缓存中。

这么看，查询缓存还挺有用，但是其实查询缓存挺鸡肋的。

对于更新比较频繁的表，查询缓存的命中率很低的，因为只要一个表有更新操作，那么这个表的查询缓存就会被清空。如果刚缓存了一个查询结果很大的数据，还没被使用的时候，刚好这个表有更新操作，查询缓冲就被清空了，相当于缓存了个寂寞。

所以，MySQL 8.0 版本直接将查询缓存删掉了，也就是说 MySQL 8.0 开始，执行一条 SQL 查询语句，不会再走到查询缓存这个阶段了。

对于 MySQL 8.0 之前的版本，如果想关闭查询缓存，我们可以通过将参数 query_cache_type 设置成 DEMAND。

TIP

这里说的查询缓存是 server 层的，也就是 MySQL 8.0 版本移除的是 server 层的查询缓存，并不是 Innodb 存储引擎中的 buffer pool。

4、第三步：解析 SQL

在正式执行 SQL 查询语句之前， MySQL 会先对 SQL 语句做解析，这个工作交由「解析器」来完成。

4.1 解析器

解析器会做如下两件事情。

第一件事情，词法分析。MySQL 会根据你输入的字符串识别出关键字出来，例如，SQL语句 select username from userinfo，在分析之后，会得到4个Token，其中有2个Keyword，分别为select和from：

关键字非关键字关键字非关键字
selectusernamefromuserinfo

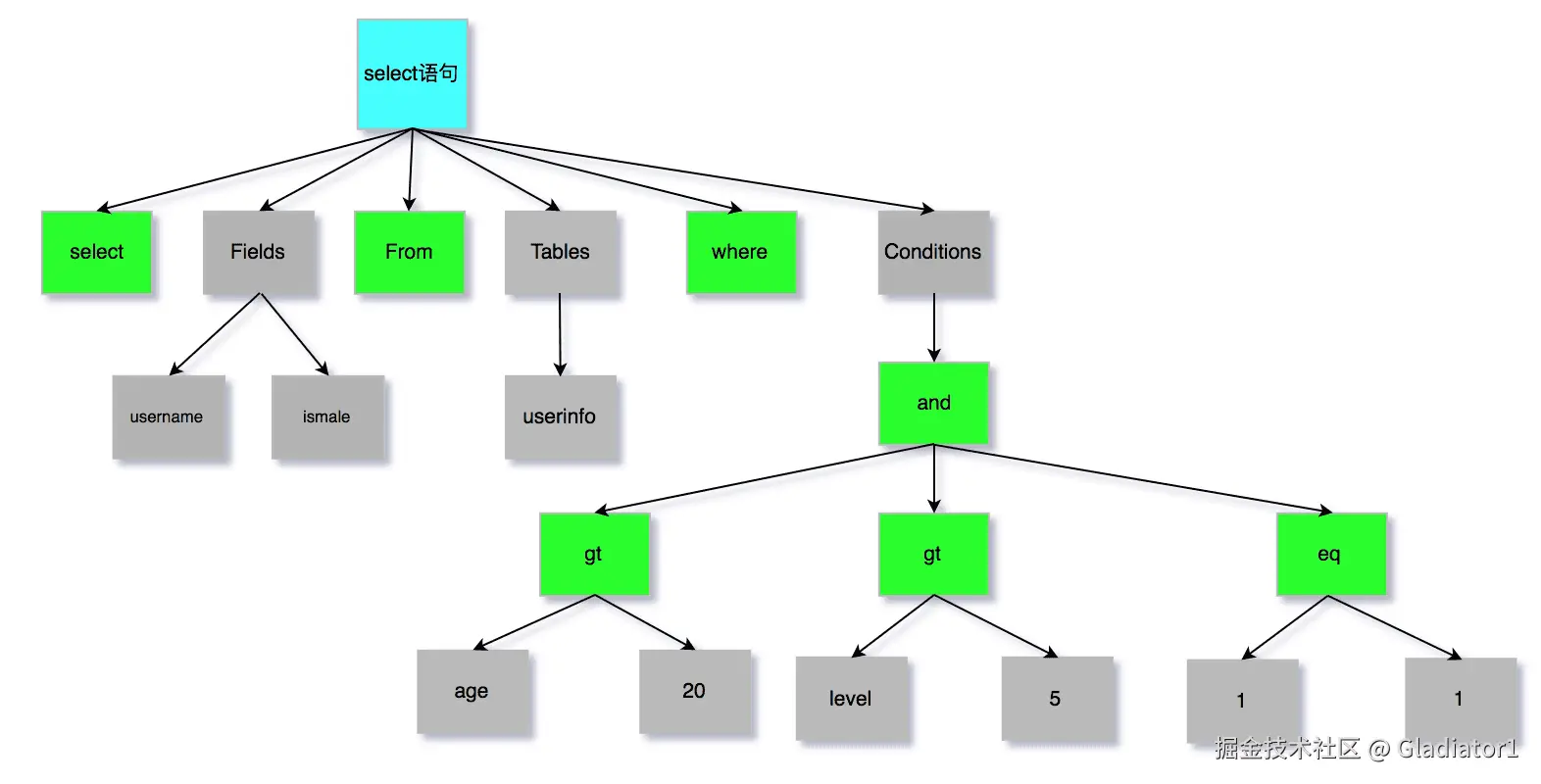

第二件事情，语法分析。根据词法分析的结果，语法解析器会根据语法规则，判断你输入的这个 SQL 语句是否满足 MySQL 语法，如果没问题就会构建出 SQL 语法树，这样方便后面模块获取 SQL 类型、表名、字段名、 where 条件等等。

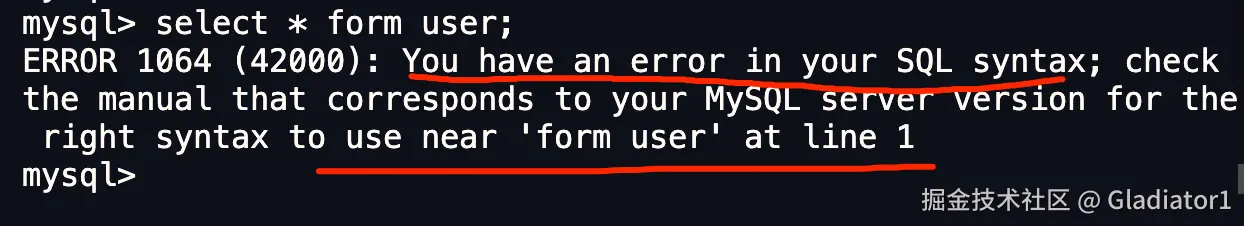

如果我们输入的 SQL 语句语法不对，就会在解析器这个阶段报错。比如，我下面这条查询语句，把 from 写成了 form，这时 MySQL 解析器就会给报错。

但是注意，表不存在或者字段不存在，并不是在解析器里做的。解析器只负责检查语法和构建语法树，但是不会去查表或者字段存不存在。

那到底谁来做检测表和字段是否存在的工作呢？别急，接下来就是了。

5、第四步：执行 SQL

经过解析器后，接着就要进入执行 SQL 查询语句的流程了，每条SELECT 查询语句流程主要可以分为下面这三个阶段：

  • prepare 阶段，也就是预处理阶段；
  • optimize 阶段，也就是优化阶段；
  • execute 阶段，也就是执行阶段；

5.1 预处理器

我们先来说说预处理阶段做了什么事情。

  • 检查 SQL 查询语句中的表或者字段是否存在；
  • 将 select * 中的 * 符号，扩展为表上的所有列；

我下面这条查询语句，test 这张表是不存在的，这时 MySQL 就会在执行 SQL 查询语句的 prepare 阶段中报错。

mysql> select * from test;
ERROR 1146 (42S02): Table 'mysql.test' doesn't exist

不过，对于 MySQL 5.7 判断表或字段是否存在的工作，是在词法分析&语法分析之后，prepare 阶段之前做的。结论都一样，不是在解析器里做的。代码我就不放了，正因为 MySQL 5.7 代码结构不好，所以 MySQL 8.0 代码结构变化很大，后来判断表或字段是否存在的工作就被放入到 prepare 阶段做了。

5.2 优化器

经过预处理阶段后，还需要为 SQL 查询语句先制定一个执行计划，这个工作交由「优化器」来完成的。

优化器主要负责将 SQL 查询语句的执行方案确定下来，比如在表里面有多个索引的时候，优化器会基于查询成本的考虑，来决定选择使用哪个索引。

当然，我们本次的查询语句（select * from product where id = 1）很简单，就是选择使用主键索引。

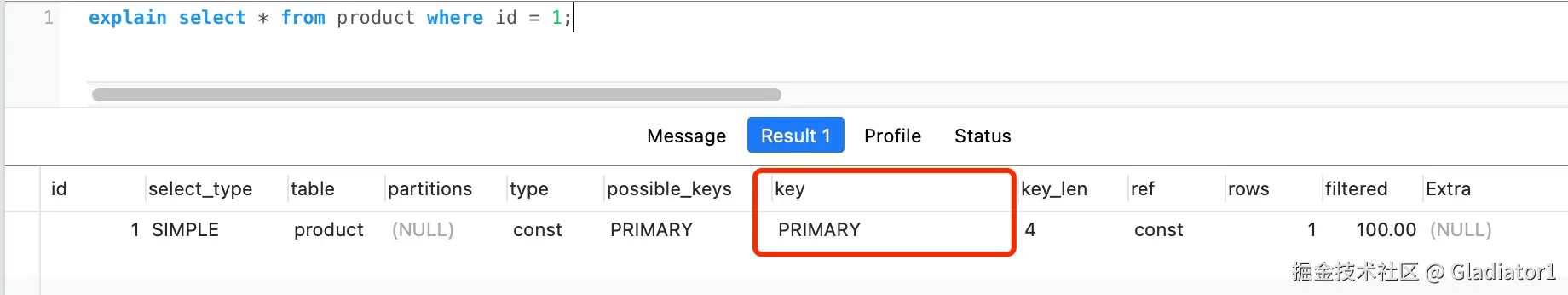

要想知道优化器选择了哪个索引，我们可以在查询语句最前面加个 explain 命令，这样就会输出这条 SQL 语句的执行计划，然后执行计划中的 key 就表示执行过程中使用了哪个索引，比如下图的 key 为 PRIMARY 就是使用了主键索引。

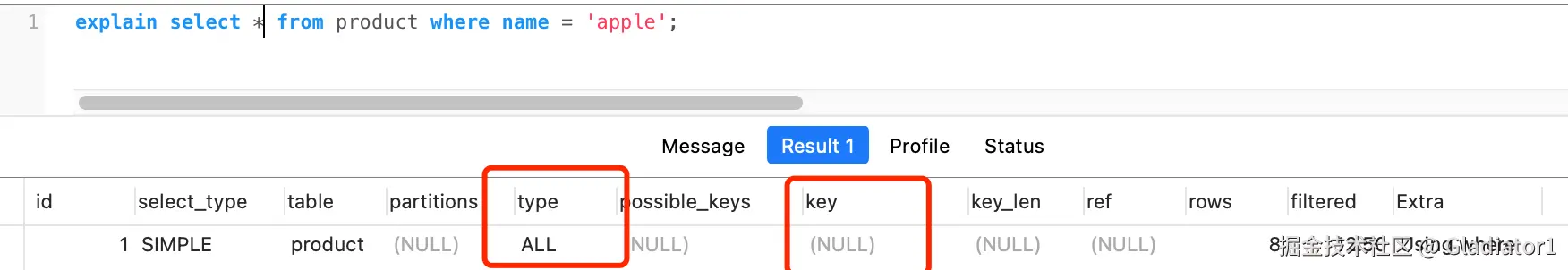

如果查询语句的执行计划里的 key 为 null 说明没有使用索引，那就会全表扫描（type = ALL），这种查询扫描的方式是效率最低档次的，如下图：

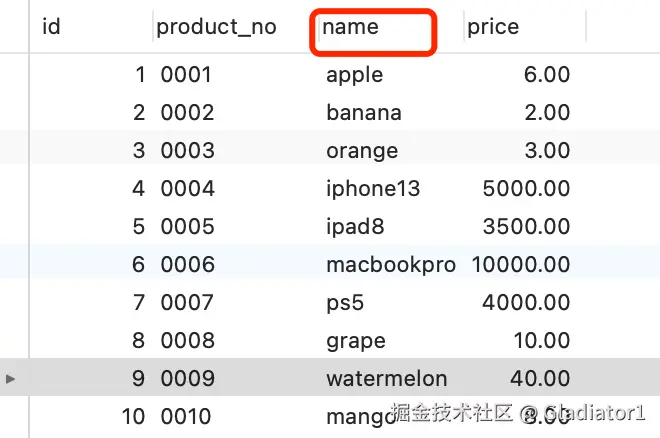

这张 product 表只有一个索引就是主键，现在我在表中将 name 设置为普通索引（二级索引）。

这时 product 表就有主键索引（id）和普通索引（name）。假设执行了这条查询语句：

select id from product where id > 1  and name like 'i%';

这条查询语句的结果既可以使用主键索引，也可以使用普通索引，但是执行的效率会不同。这时，就需要优化器来决定使用哪个索引了。

这条查询语句是覆盖索引，直接在二级索引就能查找到结果（因为二级索引的 B+ 树的叶子节点的数据存储的是主键值），就没必要在主键索引查找了，因为查询主键索引的 B+ 树的成本会比查询二级索引的 B+ 的成本大，优化器基于查询成本的考虑，会选择查询代价小的普通索引。

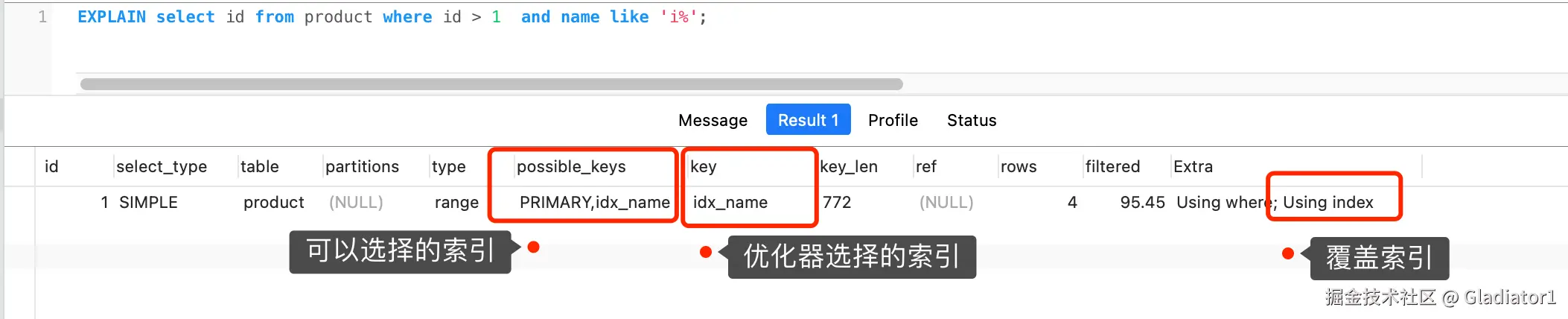

在下图中执行计划，我们可以看到，执行过程中使用了普通索引（name），Exta 为 Using index，这就是表明使用了覆盖索引优化。

5.3 执行器

经历完优化器后，就确定了执行方案，接下来 MySQL 就真正开始执行语句了，这个工作是由「执行器」完成的。在执行的过程中，执行器就会和存储引擎交互了，交互是以记录为单位的。

接下来，用三种方式执行过程，跟大家说一下执行器和存储引擎的交互过程。

  • 主键索引查询
  • 全表扫描
  • 索引下推
5.3.1 主键索引查询

以本文开头查询语句为例，看看执行器是怎么工作的。

select * from product where id = 1;

这条查询语句的查询条件用到了主键索引，而且是等值查询，同时主键 id 是唯一，不会有 id 相同的记录，所以优化器决定选用访问类型为 const 进行查询，也就是使用主键索引查询一条记录，那么执行器与存储引擎的执行流程是这样的：

  • 执行器第一次查询，会调用 read_first_record 函数指针指向的函数，因为优化器选择的访问类型为 const，这个函数指针被指向为 InnoDB 引擎索引查询的接口，把条件 id = 1 交给存储引擎，让存储引擎定位符合条件的第一条记录。
  • 存储引擎通过主键索引的 B+ 树结构定位到 id = 1的第一条记录，如果记录是不存在的，就会向执行器上报记录找不到的错误，然后查询结束。如果记录是存在的，就会将记录返回给执行器；
  • 执行器从存储引擎读到记录后，接着判断记录是否符合查询条件，如果符合则发送给客户端，如果不符合则跳过该记录。
  • 执行器查询的过程是一个 while 循环，所以还会再查一次，但是这次因为不是第一次查询了，所以会调用 read_record 函数指针指向的函数，因为优化器选择的访问类型为 const，这个函数指针被指向为一个永远返回 - 1 的函数，所以当调用该函数的时候，执行器就退出循环，也就是结束查询了。

至此，这个语句就执行完成了。

5.3.2 全表扫描

举个全表扫描的例子：

select * from product where name = 'iphone';

这条查询语句的查询条件没有用到索引，所以优化器决定选用访问类型为 ALL 进行查询，也就是全表扫描的方式查询，那么这时执行器与存储引擎的执行流程是这样的：

  • 执行器第一次查询，会调用 read_first_record 函数指针指向的函数，因为优化器选择的访问类型为 all，这个函数指针被指向为 InnoDB 引擎全扫描的接口，让存储引擎读取表中的第一条记录；
  • 执行器会判断读到的这条记录的 name 是不是 iphone，如果不是则跳过；如果是则将记录发给客户的（是的没错，Server 层每从存储引擎读到一条记录就会发送给客户端，之所以客户端显示的时候是直接显示所有记录的，是因为客户端是等查询语句查询完成后，才会显示出所有的记录）。
  • 执行器查询的过程是一个 while 循环，所以还会再查一次，会调用 read_record 函数指针指向的函数，因为优化器选择的访问类型为 all，read_record 函数指针指向的还是 InnoDB 引擎全扫描的接口，所以接着向存储引擎层要求继续读刚才那条记录的下一条记录，存储引擎把下一条记录取出后就将其返回给执行器（Server层），执行器继续判断条件，不符合查询条件即跳过该记录，否则发送到客户端；
  • 一直重复上述过程，直到存储引擎把表中的所有记录读完，然后向执行器（Server层） 返回了读取完毕的信息；
  • 执行器收到存储引擎报告的查询完毕的信息，退出循环，停止查询。

至此，这个语句就执行完成了。

5.3.3 索引下推

索引下推能够减少二级索引在查询时的回表操作，提高查询的效率，因为它将 Server 层部分负责的事情，交给存储引擎层去处理了。

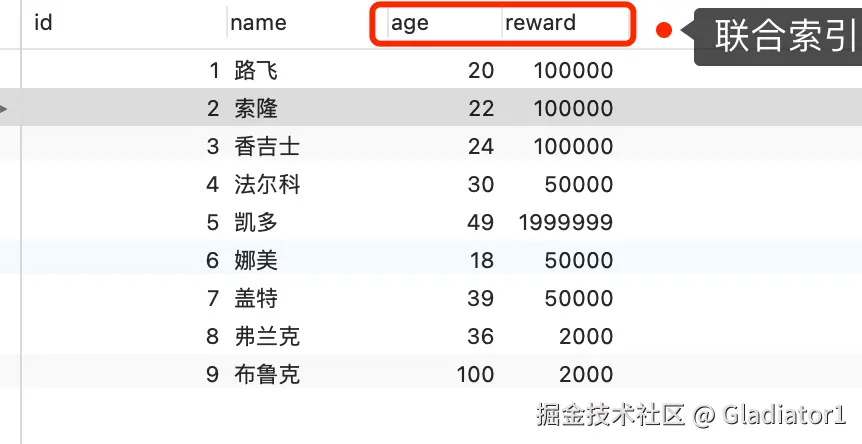

举一个具体的例子，方便大家理解，这里一张用户表如下，我对 age 和 reward 字段建立了联合索引（age，reward）：

现在有下面这条查询语句：

select * from t_user  where age > 20 and reward = 100000;

联合索引当遇到范围查询 (>、<) 就会停止匹配，也就是 age 字段能用到联合索引，但是 reward 字段则无法利用到索引。

那么，不使用索引下推（MySQL 5.6 之前的版本）时，执行器与存储引擎的执行流程是这样的：

  • Server 层首先调用存储引擎的接口定位到满足查询条件的第一条二级索引记录，也就是定位到 age > 20 的第一条记录；
  • 存储引擎根据二级索引的 B+ 树快速定位到这条记录后，获取主键值，然后进行回表操作，将完整的记录返回给 Server 层；
  • Server 层在判断该记录的 reward 是否等于 100000，如果成立则将其发送给客户端；否则跳过该记录；
  • 接着，继续向存储引擎索要下一条记录，存储引擎在二级索引定位到记录后，获取主键值，然后回表操作，将完整的记录返回给 Server 层；
  • 如此往复，直到存储引擎把表中的所有记录读完。

可以看到，没有索引下推的时候，每查询到一条二级索引记录，都要进行回表操作，然后将记录返回给 Server，接着 Server 再判断该记录的 reward 是否等于 100000。

而使用索引下推后，判断记录的 reward 是否等于 100000 的工作交给了存储引擎层，过程如下 ：

  • Server 层首先调用存储引擎的接口定位到满足查询条件的第一条二级索引记录，也就是定位到 age > 20 的第一条记录；
  • 存储引擎定位到二级索引后，先不执行回表操作，而是先判断一下该索引中包含的列（reward列）的条件（reward 是否等于 100000）是否成立。如果条件不成立，则直接跳过该二级索引。如果成立，则执行回表操作，将完成记录返回给 Server 层。
  • Server 层在判断其他的查询条件（本次查询没有其他条件）是否成立，如果成立则将其发送给客户端；否则跳过该记录，然后向存储引擎索要下一条记录。
  • 如此往复，直到存储引擎把表中的所有记录读完。

可以看到，使用了索引下推后，虽然 reward 列无法使用到联合索引，但是因为它包含在联合索引（age，reward）里，所以直接在存储引擎过滤出满足 reward = 100000 的记录后，才去执行回表操作获取整个记录。相比于没有使用索引下推，节省了很多回表操作。

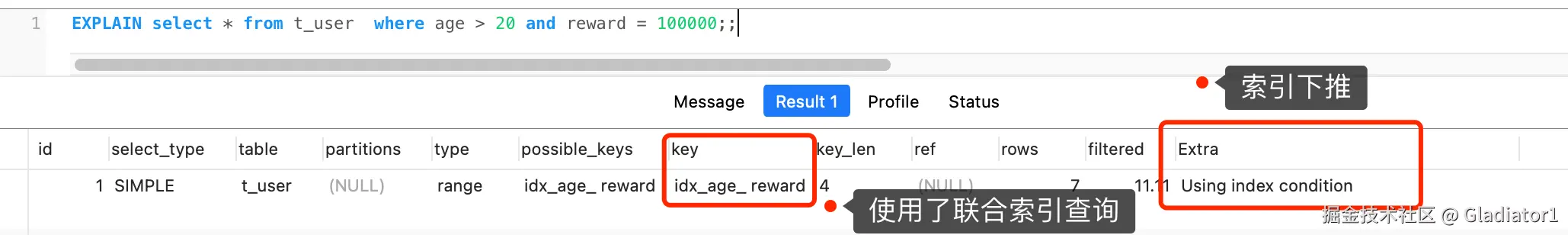

当你发现执行计划里的 Extr 部分显示了 “Using index condition”，说明使用了索引下推。

6、总结

执行一条 SQL 查询语句，期间发生了什么？

  • 连接器：建立连接，管理连接、校验用户身份；

  • 查询缓存：查询语句如果命中查询缓存则直接返回，否则继续往下执行。MySQL 8.0 已删除该模块；

  • 解析 SQL，通过解析器对 SQL 查询语句进行词法分析、语法分析，然后构建语法树，方便后续模块读取表名、字段、语句类型；

  • 执行 SQL：执行 SQL 共有三个阶段：

    • 预处理阶段：检查表或字段是否存在；将 select * 中的 * 符号扩展为表上的所有列。
    • 优化阶段：基于查询成本的考虑， 选择查询成本最小的执行计划；
    • 执行阶段：根据执行计划执行 SQL 查询语句，从存储引擎读取记录，返回给客户端；

怎么样？现在再看这张图，是不是很清晰了。

查询语句执行流程

avatar
文章
阅读
粉丝
