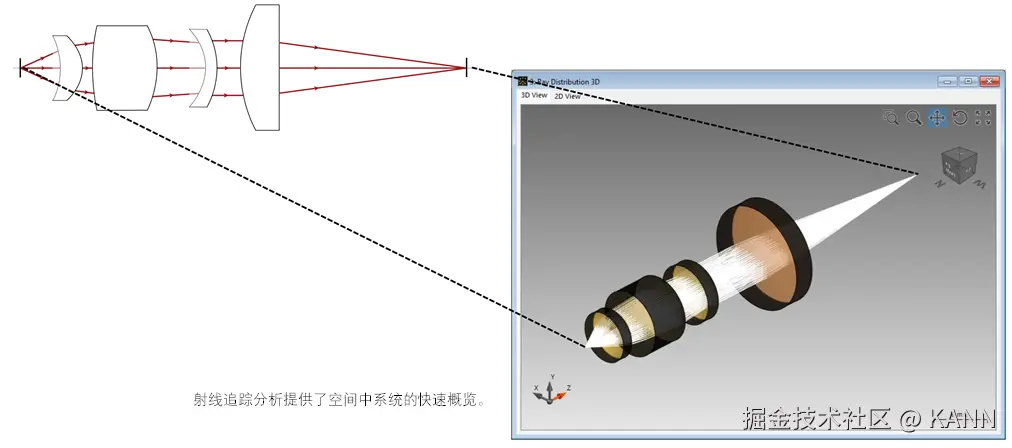

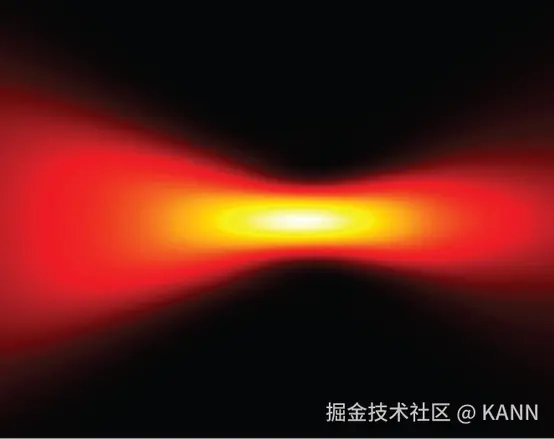

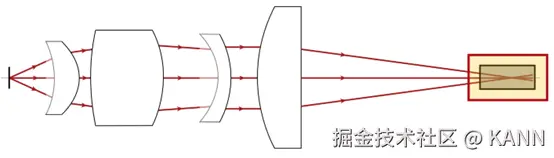

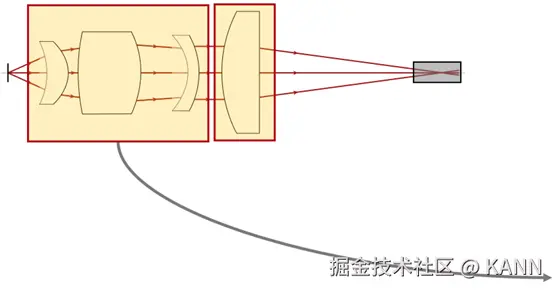

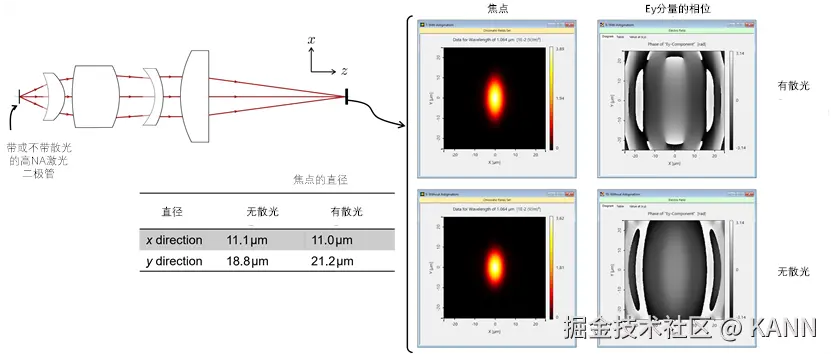

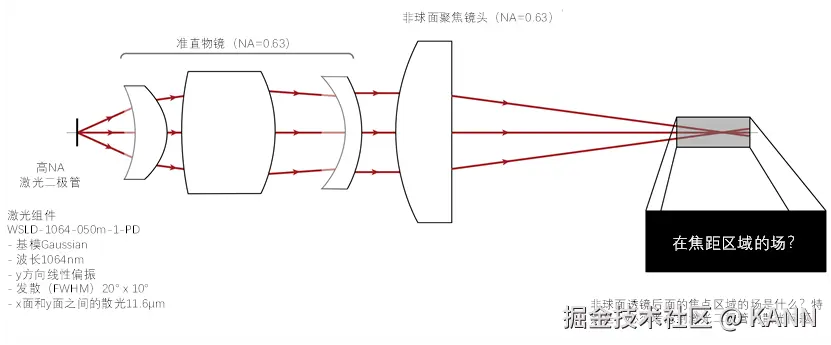

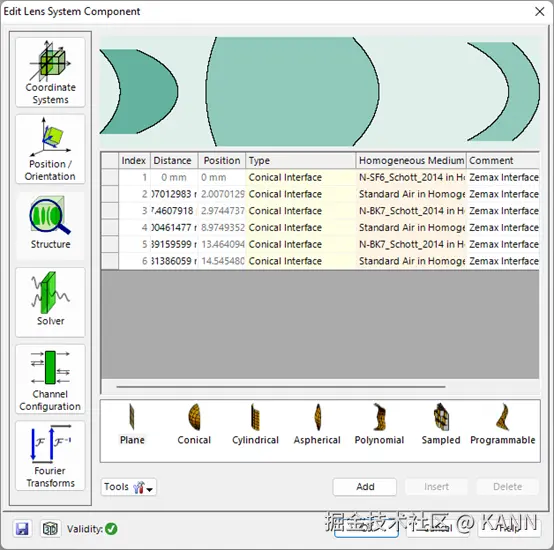

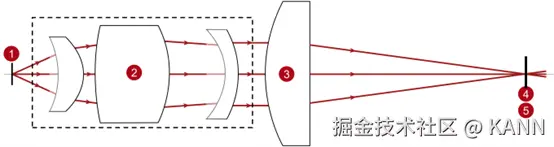

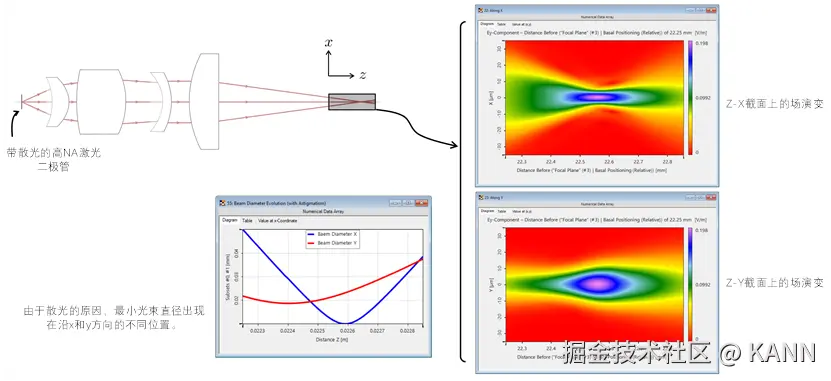

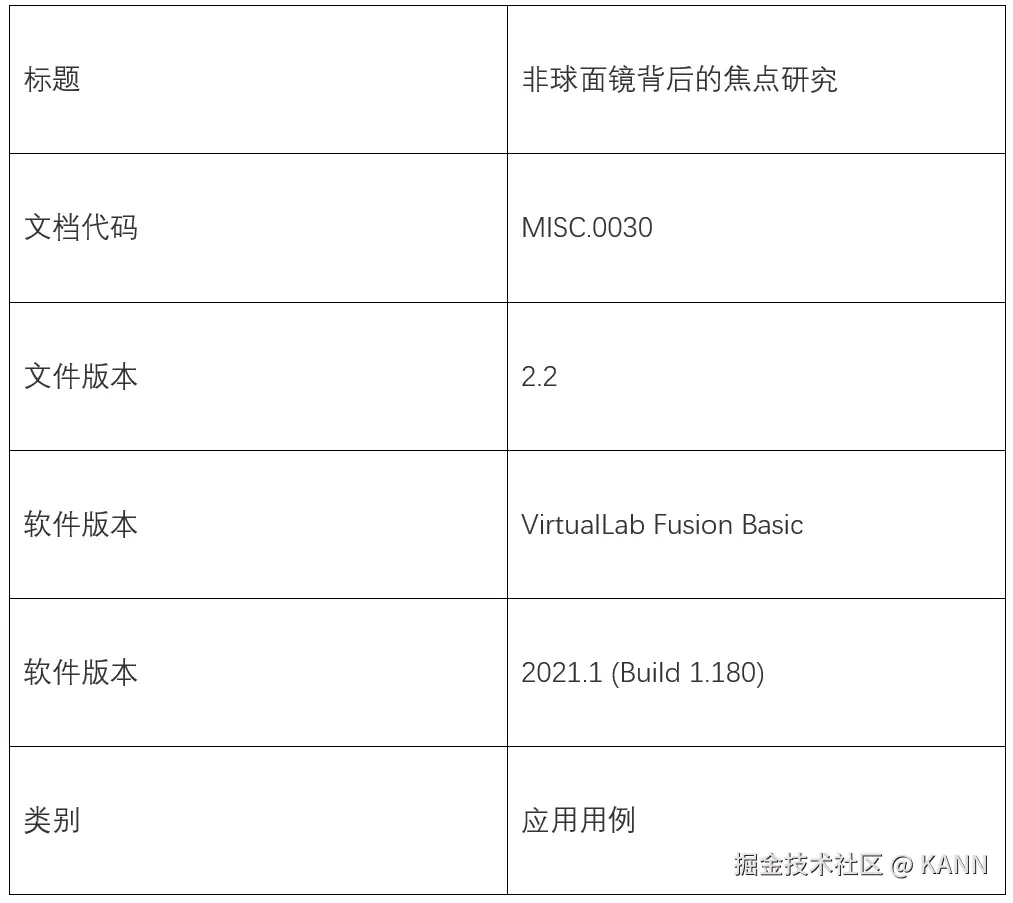

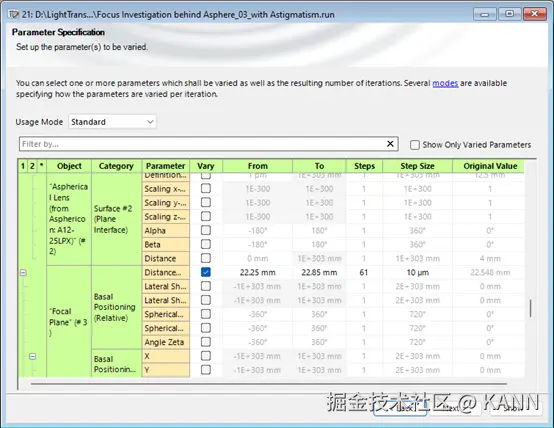

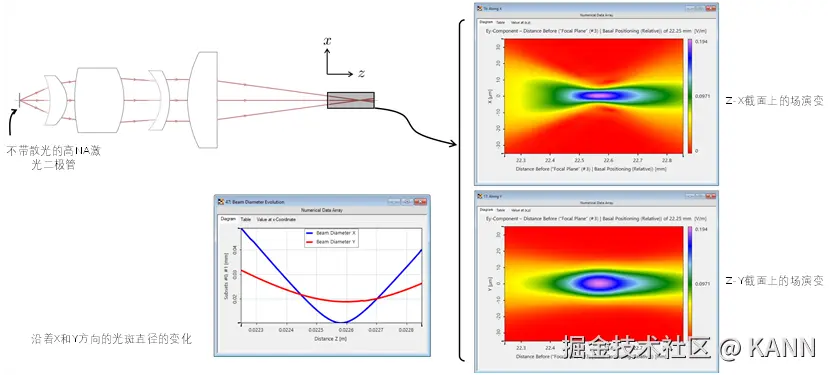

摘要  高功率激光二极管经常在两个方向上表现出不对称的发散和散光。此案例在VirtualLab Fusion中研究了激光二极管首先被物镜准直，然后被非球面透镜聚焦后焦点区域的场的演变。与没有散光的情况相比，散光对其焦点区域的场的影响被清楚地呈现出来。建模任务  非球面镜和准直物镜   Lens System Component允许轻松定义一个由光滑表面和均匀、各向同性的介质交替排列组成的组件。在接口和材料方面，可以从内置的目录中选择现成的条目，也可以定制自己的条目，以获得最大的自由度。 在焦点区域Z方向扫描   为了实现对焦点区域的Z方向扫描，可以进行Parameter Run。通过这个工具，用户可以很容易地改变一个单独的参数或一组参数。 总结-元件   用光线跟踪进行系统分析  焦点平面的研究  焦点区域调查（无散光）  焦点区域调查（有散光）  文件信息  进一步阅读 • Collimation of Astigmatic Diode Laser Beam by Objective Lens• Simulation of Laser Beam in Focal Region of High-NA Asphere |
