七、ArkTS 声明式UI-常用布局-弹性布局（Flex）

七、ArkTS 声明式UI-常用布局-弹性布局（Flex）

官方文档：developer.huawei.com/consumer/cn…

1. 概述

弹性布局（Flex）的效果类似于线性布局（Column/Row），也会使子元素呈线性排列，但是弹性布局在子元素的排列、对齐和剩余空间的分配等方面更加灵活。

2. 参数

Flex组件的参数定义如下，下面逐一介绍每个属性

Flex(value?: { direction?: FlexDirection, justifyContent?: FlexAlign, alignItems?: ItemAlign, wrap?: FlexWrap, alignContent?: FlexAlign })

2.1. 布局方向（dirction）

dirction用于设置Flex容器的布局方向，即子元素的排列方向，其类型FlexDirection为枚举类型，可选的枚举值如下

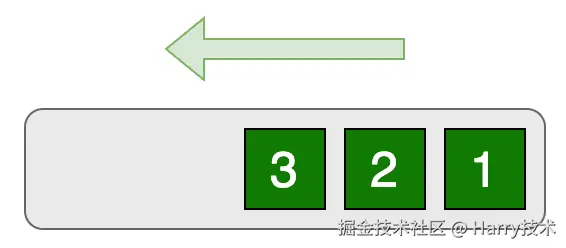

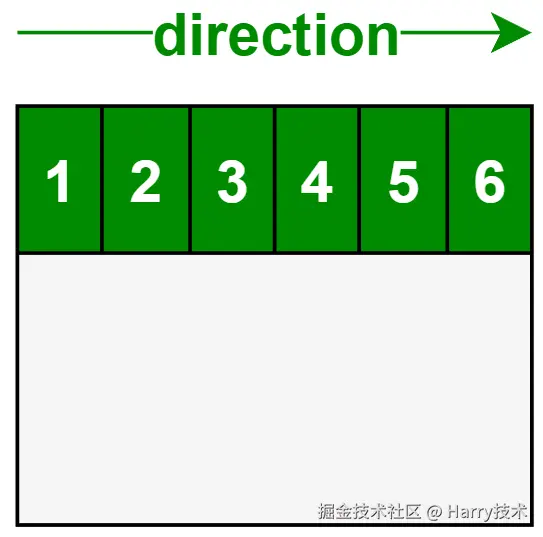

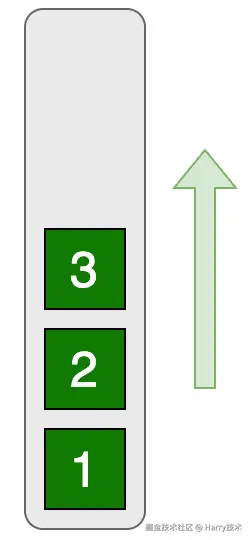

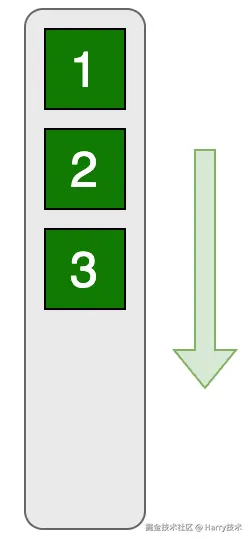

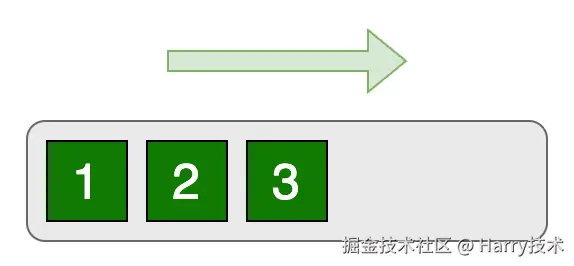

名称	Row	RowReverse	Column	ColumnReverse
描述	水平方向，元素从左到右排列	水平方向，元素从右到左排列	垂直方向，元素从上到下排列	垂直方向，元素从下到上排列
效果

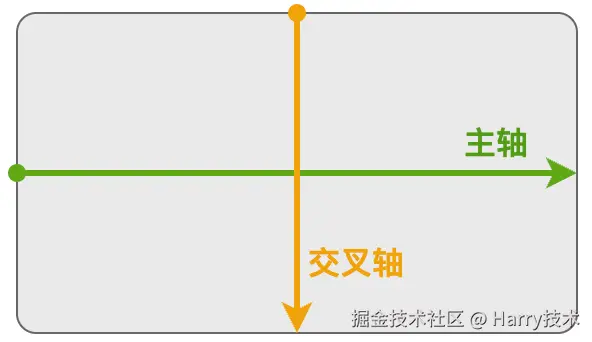

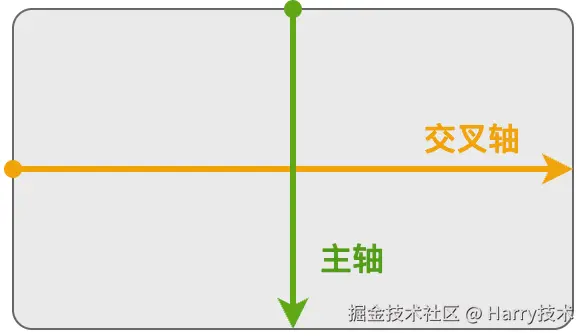

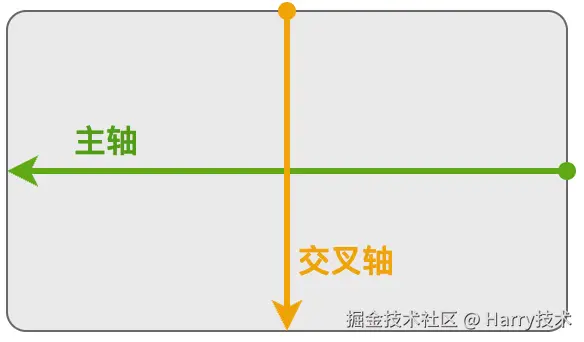

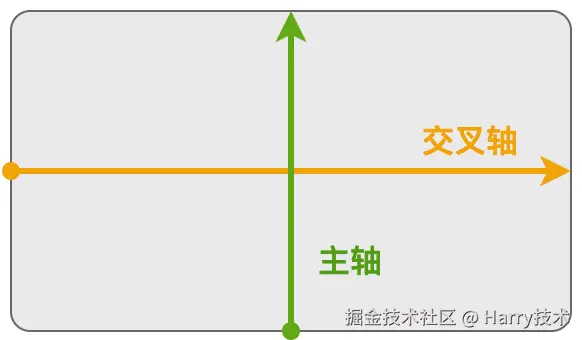

Flex容器中也有主轴和交叉轴两个概念，其中主轴方向与direction一致，交叉轴与主轴垂直，具体方向如下

direction	Row	RowReverse	Column	ColumnReverse
主轴和交叉轴

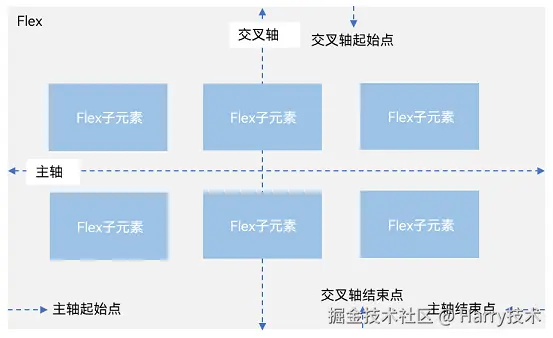

基本概念

• 主轴：Flex组件布局方向的轴线，子元素默认沿着主轴排列。主轴开始的位置称为主轴起始点，结束位置称为主轴结束点。
• 交叉轴：垂直于主轴方向的轴线。交叉轴开始的位置称为交叉轴起始点，结束位置称为交叉轴结束点。

2.2. 主轴排列方式（justifyContent）

justifyContent参数的作用同Column/Row容器的justifyContent()完全相同，也是用于设置子元素在主轴方向的排列方式，其类型同样为FlexAlign，可选的枚举值如下

名称	描述	效果（以direction=Row为例）

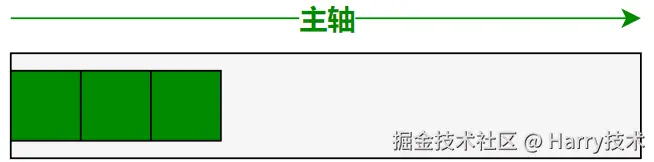

Start	分布在起始端

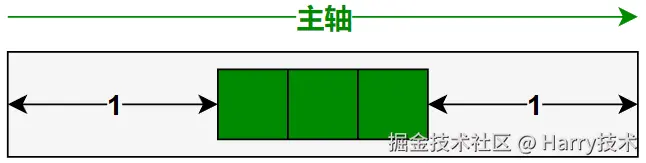

Center	居中

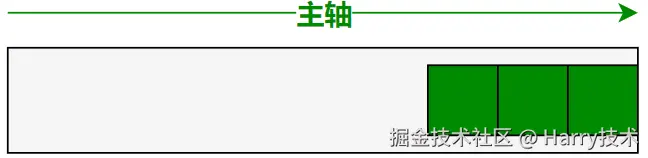

End	分布在结束端

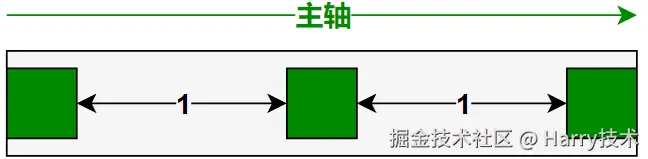

SpaceBetween	均匀分布，首尾两项两端对齐，中间元素等间距分布
SpaceAround	均匀分布，所有子元素两侧都留有相同的空间

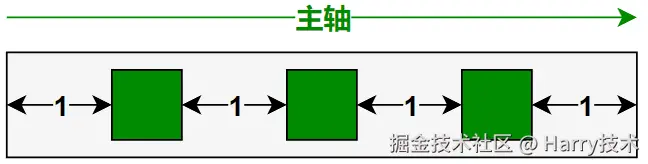

SpaceEvenly	均匀分布，所有子元素之间以及首尾两元素到两端的距离都相等

2.3. 交叉轴对齐方式（alignItems）

alignItems参数的作用同Column/Row容器的alignItems()相同，也是用于设置子元素在交叉轴的对齐方式。但该参数的类型与Column/Row容器的alignItems()方法不同，为ItemAlign，可选的枚举值有

名称	描述	效果（以direction=Row为例）

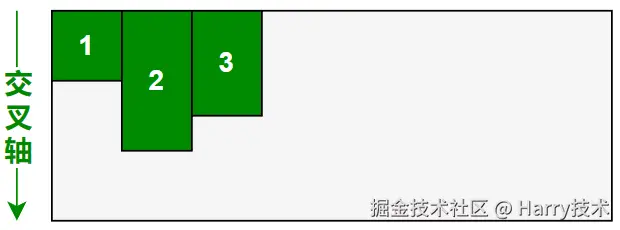

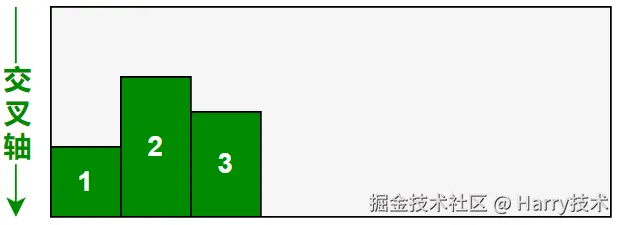

Start	启始端对齐

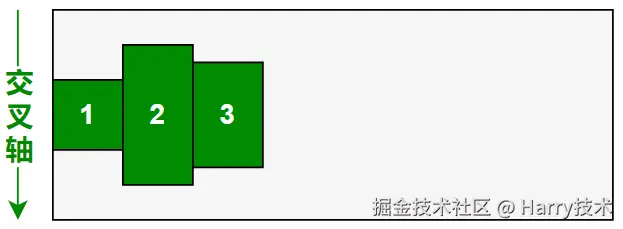

Center	居中对齐
End	结束端对齐

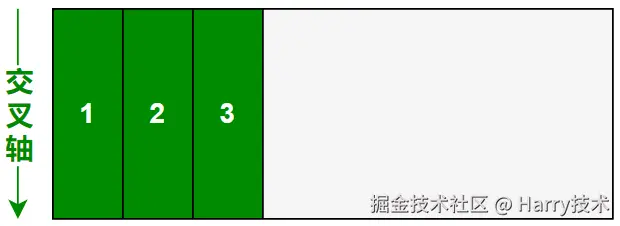

Stretch	拉伸到容器尺寸

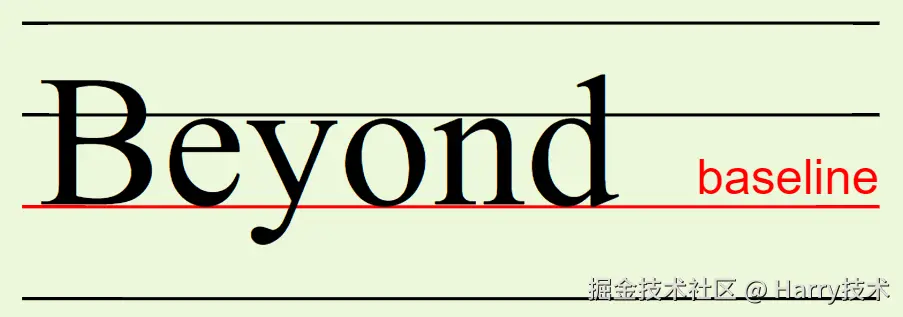

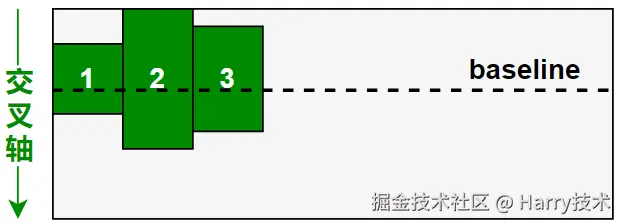

BaseLine	沿文本基线对齐（限于Text文本组件）基线是西文书法或印刷学中的一个概念，它指的是多数字母底部的那条线，如下图所示

2.4. 布局换行（列）（wrap）

默认情况下，Flex容器的子组件，都排在一条线（主轴）上。当子组件在主轴方向的尺寸之和大于Flex容器时，为适应容器尺寸，所有子组件的尺寸都会自动收缩。如果需要保持子组件的尺寸不收缩，也可选择令子组件换行（列） 显示。

wrap属性的作用就是控制如何换行，该属性的类型FlexWrap为枚举类型，可选的枚举值如下

名称	描述	效果（以direction=Row为例）
NoWrap	不换行

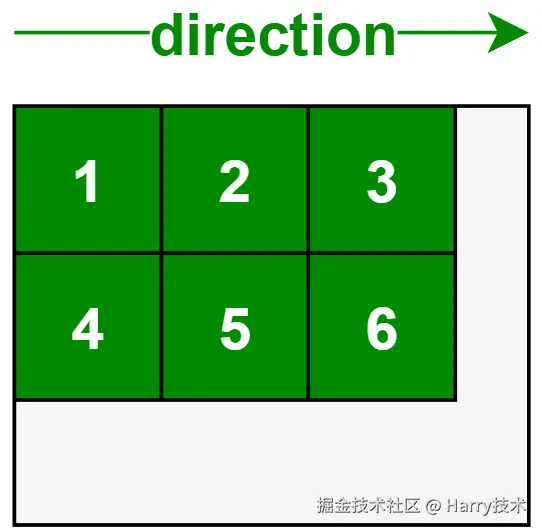

Wrap	换行，每一行子组件按照主轴方向排列

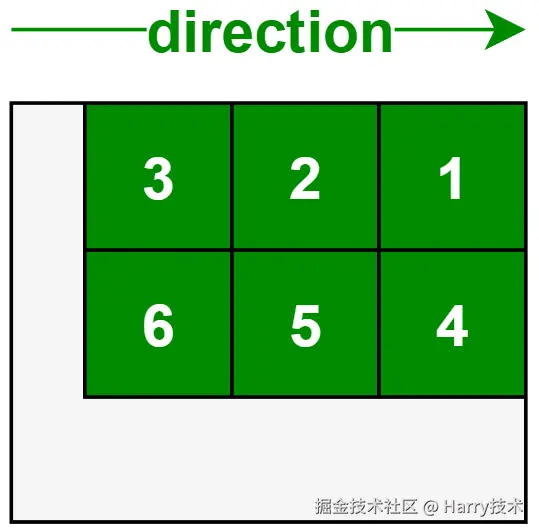

WrapReverse	换行，每一行子元素按照主轴反方向排列

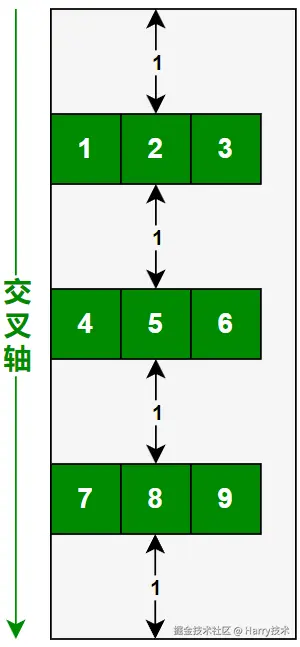

2.5. 交叉轴多行排列方式（alignContent）

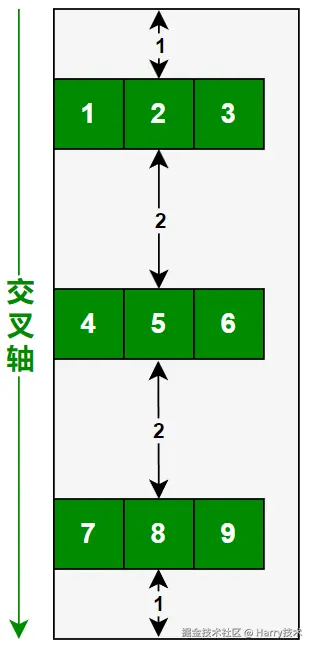

当Flex容器中包含多行（列）时，可使用alignContent设置多行在交叉轴的排列方式，该属性的类型为FlexAlign，可选的枚举值如下

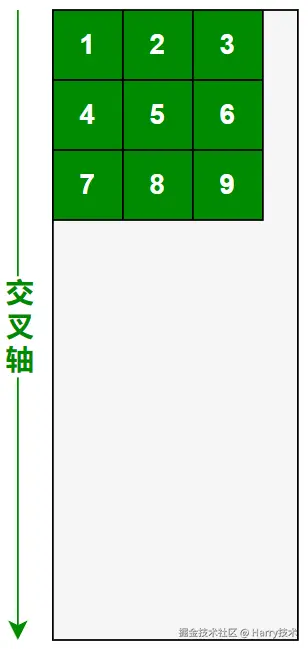

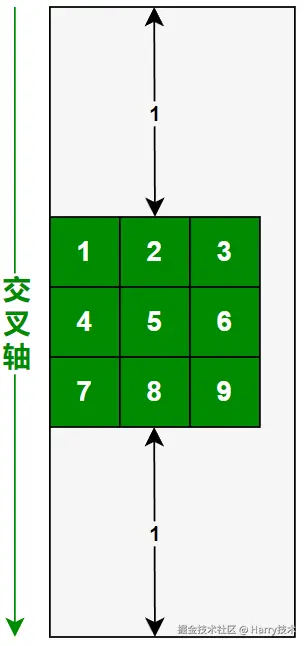

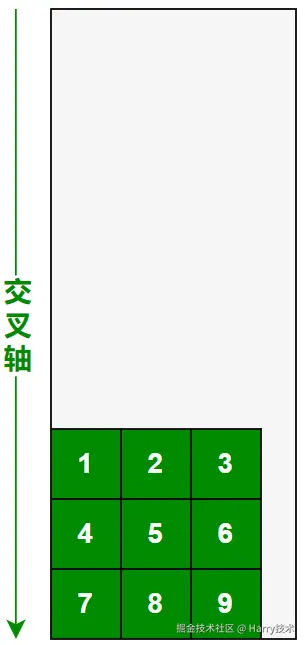

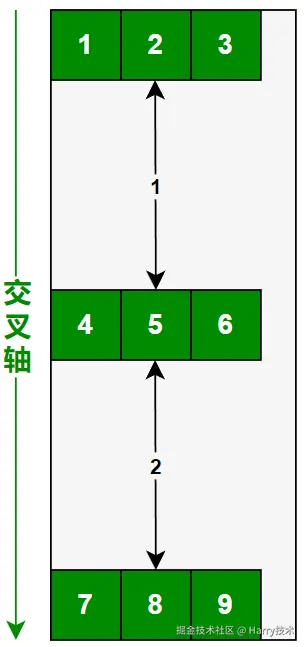

名称	Start	Center	End	SpaceBetween	SpaceAround	SpaceEvenly
描述	分布在起始端	居中	分布在终点端	均匀分布，首尾两项两端对齐，中间元素等间距分布	均匀分布，所有子元素两侧都留有相同的空间	均匀分布，所有子元素之间以及首尾两元素到两端的距离都相等
效果(以direction=Row为例)

3. 子组件常用属性

3.1. 交叉轴对齐（alignSelf）

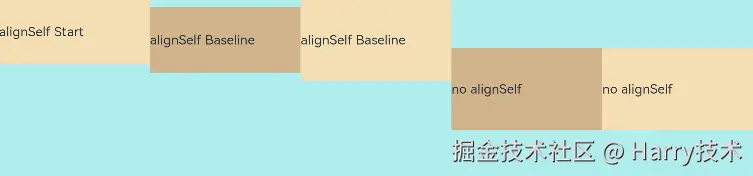

Flex容器的子组件可以使用alignSelf()方法单独设置自己的交叉轴对齐方式，并且其优先级高于Flex容器alignItems。具体效果如下

Flex({ direction: FlexDirection.Row, alignItems: ItemAlign.Center }) { // 容器组件设置子元素居中
  Text('alignSelf Start').width('25%').height(80)
    .alignSelf(ItemAlign.Start)
    .backgroundColor(0xF5DEB3)
  Text('alignSelf Baseline')
    .alignSelf(ItemAlign.Baseline)
    .width('25%')
    .height(80)
    .backgroundColor(0xD2B48C)
  Text('alignSelf Baseline').width('25%').height(100)
    .backgroundColor(0xF5DEB3)
    .alignSelf(ItemAlign.Baseline)
  Text('no alignSelf').width('25%').height(100)
    .backgroundColor(0xD2B48C)
  Text('no alignSelf').width('25%').height(100)
    .backgroundColor(0xF5DEB3)
​
}.width('90%').height(220).backgroundColor(0xAFEEEE)

说明：

alignSelf()的参数类型和alignItems()相同，均为ItemAlign枚举类型，且各枚举值的含义也完全相同。

3.2. 自适应伸缩

弹性布局的显著特点之一是子组件沿主轴方向的尺寸具有弹性，即子组件的大小能够随着Flex容器尺寸的变化而自动伸缩。这种弹性特性使得Flex布局能够使子组件更灵活地适应不同的屏幕尺寸和设备。和自适应伸缩的相关的属性有flexShrink、flexGrow和flexBasis，下面逐一介绍

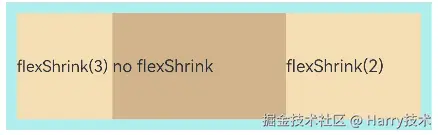

• flexShrink

flexShrink用于设置父容器空间不足时，子组件的压缩比例，尺寸的具体计算逻辑如下

Flex({ direction: FlexDirection.Row }) {
  Text('flexShrink(3)')
    .flexShrink(3)
    .width(200)
    .height(100)
    .backgroundColor(0xF5DEB3)

  Text('no flexShrink')
    .width(200)
    .height(100)
    .backgroundColor(0xD2B48C)
​
  Text('flexShrink(2)')
    .flexShrink(2)
    .width(200)
    .height(100)
    .backgroundColor(0xF5DEB3)
}.width(400).height(120).padding(10).backgroundColor(0xAFEEEE)

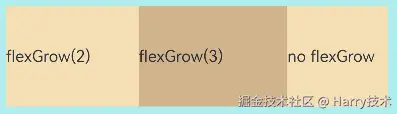

• flexGrow

flexGrow用于设置父容器空间充足时，组件瓜分剩余空间的比例，尺寸的具体计算逻辑如下

Flex() {
  Text('flexGrow(2)')
    .flexGrow(2)
    .width(100)
    .height(100)
    .backgroundColor(0xF5DEB3)
  Text('flexGrow(3)')
    .flexGrow(3)
    .width(100)
    .height(100)
    .backgroundColor(0xD2B48C)
​
  Text('no flexGrow')
    .width(100)
    .height(100)
    .backgroundColor(0xF5DEB3)
}.width(420).height(120).padding(10).backgroundColor(0xAFEEEE)

父容器宽度420vp，三个子元素原始宽度为100vp，左右padding为20vp，总和320vp，剩余空间100vp根据flexGrow值的占比分配给子元素，未设置flexGrow的子元素不参与“瓜分”。

第一个元素以及第二个元素以2:3分配剩下的100vp。第一个元素为100vp+100vp * 2/5=140vp，第二个元素为100vp+100vp * 3/5=160vp。

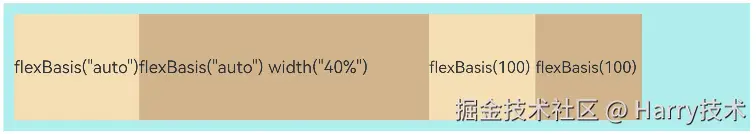

• flexBasis

flexBasis用于设置子组件沿主轴方向的尺寸，相当于width或者height的作用。若设置了flexBasis，则以flexBasis为准，否则以widht或者height为准。

Flex() {
  Text('flexBasis("auto")')
    .flexBasis('auto') // 未设置width以及flexBasis值为auto，内容自身宽度
    .height(100)
    .backgroundColor(0xF5DEB3)
  Text('flexBasis("auto")'+' width("40%")')
    .width('40%')
    .flexBasis('auto') //设置width以及flexBasis值auto，使用width的值
    .height(100)
    .backgroundColor(0xD2B48C)
​
  Text('flexBasis(100)')  // 未设置width以及flexBasis值为100，宽度为100vp
    .flexBasis(100)
    .height(100)
    .backgroundColor(0xF5DEB3)
​
  Text('flexBasis(100)')
    .flexBasis(100)
    .width(200) // flexBasis值为100，覆盖width的设置值，宽度为100vp
    .height(100)
    .backgroundColor(0xD2B48C)
}.width('90%').height(120).padding(10).backgroundColor(0xAFEEEE)
