JNI——简单入门

概述

JNI（Java Native Interface）即 Java 本地接口，它设计出来的目的是让 Java 与 C/C++ 可以通信，JNI 是属于 Java 的，与 Android 没有直接关系，我们可以通过官网学习 JNI：Java Native Interface Specification Contents

JNI 与 NDK

JNI 是 Java 平台提供的一套非常强大的框架， NDK（Native Development Kit） 是 Android 平台提供的 Native 开发工具包，其作用是可以快速开发 C、 C++ 的 so 库，并自动将 so 和应用一起打包成 apk。

jni.h 在 JDK 和 NDK 中都有：

• 在 NDK 中的路径：Android\Sdk\ndk\25.1.8937393\toolchains\llvm\prebuilt\windows-x86_64\sysroot\usr\include\jni.h
• 在 JDK 中的路径：Java\corretto-17.0.10\include\jni.h

使用场景和优势

• Java 虽然是跨平台的，但运行在具体平台（比如 Windows 或 Linux）上需要对硬件进行操作，这时候就必须借助 C/C++ 来完成。比如打开文件，Java 层必须调用系统的 open 方法（Linux 是 open，Windows 是 openFile）才能打开文件，这时候就需要用 Java 代码来调用 C/C++ 的代码。
• 在一些有复杂算法的场景（音视频编解码、图像绘制等领域），Java 的执行效率远低于 C/C++ ，使用 JNI 在 Java 层调用 C/C++ 代码，可以提高程序的执行效率。
• Native 层的代码往往更加安全，反编译 so 文件比反编译 jar 包要难得多，所以往往会把涉及到密码密钥相关的功能用 C/C++ 实现，然后在 Java 层通过 JNI 调用。
• 有一个用其他语言实现的库，你希望用 Java 代码来调用这个库，这时候就需要使用 JNI 。

主要功能

使用 JNI 可以实现的功能包括：

• 创建、检查和更新 Java 对象（包括数组和字符串）。
• 调用 Java 方法。
• 捕获并抛出异常。
• 加载类并获取类信息。
• 执行运行时类型检查。

实现步骤

• 1.配置 NDK 环境

打开 Android Studio，打开 SDK Manager，切换到SDK Tools，下载 NDK 和 CMake。

• 2.新建项目

选择 File > New Project，选择 Native C++ 项目，这样一路 Next。在模拟器上运行后，模拟器上就可以看到 Hello from C++ 的字符串。

• 3.代码分析

在项目中可以看到比一般的 Android 项目多了一个 cpp 文件夹，cpp 文件夹下有 CMakeLists.txt 和 native-lib.cpp 两个文件。

MainActivity 中的代码如下：

public class MainActivity extends AppCompatActivity {

    // 在 App 启动的时候加载 libjnitest.so
    static {
        System.loadLibrary("jnitest");
    }

    private ActivityMainBinding binding;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        binding = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(binding.getRoot());

        // 调用 native 方法的示例
        TextView tv = binding.sampleText;
        tv.setText(stringFromJNI());
    }

    // 由 jnitest native 库实现的本地方法，
    // native 方法名需要与这个方法名对应上
    public native String stringFromJNI();
}

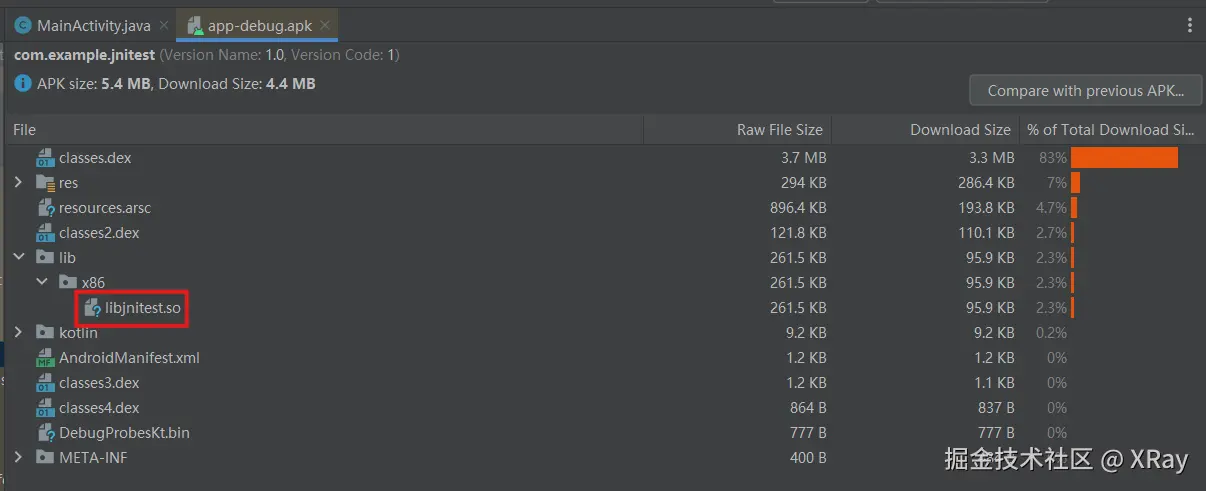

可以看到 MainActivity 中有一段用 static{} 包裹的静态代码块，其作用是在 App 启动的时候去加载 libjnitest.so 库，可以在 build\intermediates\apk\debug\ 目录下找到 app-debug.apk，双击打开，在 lib\x86 目录下可以看到这个库：

这里 System.loadLibrary(String libname) 会去系统默认库路径中搜索该库文件，默认库路径可以通过 java.library.path 系统属性指定，在 Android 平台下会自动追加 lib 前缀和 .so 后缀。还有一种方法，可以通过 System.load(String filename) 来加载 so 库，这里参数需要传 so 库的绝对路径，如 System.load("/absolute/path/to/libnative-lib.so")，这种方式适用于加载非标准路径下的库文件。

Hello from C++ 字符串来自 stringFromJNI() 方法，该方法是一个 native 方法，其实现在 libjnitest.so 中，libjnitest.so 是由 native-lib.cpp 生成的。

JNI 代码解读

native-lib.cpp 代码如下：

#include <jni.h>
#include <string>

extern "C" JNIEXPORT jstring JNICALL
Java_com_example_jnitest_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

• extern "C"，这里是告诉 C++ 编译器用 C 语言的规则编译这个函数。

为什么要采用 C 语言的规则，因为 C++ 支持函数重载，会对函数名进行修饰（Name Mangling）。如果你去看 C++ 代码的汇编指令，会发现 void foo(int) 的名字可能变成了 _foo_i，void foo(double) 可能会变成 _foo_d，这样会导致函数名不匹配。采用 C 语言的规则编译可以保证 Java 在动态链接时可以找到对应的 native 方法。

• JNIEXPORT，这里点击可以直接跳转到 NDK 下的 jni.h 文件，对应的代码为：

#define JNIEXPORT  __attribute__ ((visibility ("default")))

JNIEXPORT 和 JNICALL 是一些宏，确保该函数以正确的调用约定（calling convention）导出，以便 Java 运行时可以调用它。

• jstring 是 JNI 类型，它是 Java 字符串在 Native（C/C++）代码中的对应类型。

• Java_com_example_jnitest_MainActivity_stringFromJNI：这是从 Java 代码中调用的 native 方法的名称，这个名称遵循一个特定的命名约定：Java_是所有 JNI 函数的前缀，com_example_jnitest_MainActivity_是对应的 Java 类的完整限定名（即 com.example.jnitest.MainActivity），点（.）被下划线（_）替换，stringFromJNI 对应 Java 方法的名称。

• JNIEnv* env，这是一个指向 JNI 运行环境（JNIEnv）的指针，后面我们会用到，我们需要通过这个指针访问 JNI 函数。点进 JNIEnv，代码如下：

#if defined(__cplusplus)  // C++ 环境
typedef _JNIEnv JNIEnv;
typedef _JavaVM JavaVM;
#else                    // C 环境
typedef const struct JNINativeInterface* JNIEnv;
typedef const struct JNIInvokeInterface* JavaVM;
#endif

可以看到，如果是 C++ 的环境， JNIEnv 是 _JNIEnv 的别名，_JNIEnv 中有一个结构体——JNINativeInterface，所有通过 JNIEnv 指针调用的函数都是调用 JNINativeInterface 中的 JNI 函数，后面我们会用到这些函数：

struct _JNIEnv {
    /* do not rename this; it does not seem to be entirely opaque */
    const struct JNINativeInterface* functions;

#if defined(__cplusplus)

    jclass FindClass(const char* name)
    { return functions->FindClass(this, name); }

    jmethodID GetMethodID(jclass clazz, const char* name, const char* sig)
    { return functions->GetMethodID(this, clazz, name, sig); }

    void CallVoidMethod(jobject obj, jmethodID methodID, ...)
    {
        va_list args;
        va_start(args, methodID);
        functions->CallVoidMethodV(this, obj, methodID, args);
        va_end(args);
    }

    jstring NewStringUTF(const char* bytes)
    { return functions->NewStringUTF(this, bytes); }
#endif /*__cplusplus*/
};

而在 C 的环境下，JNIEnv 最终也是指向 JNINativeInterface。

• jobject：它是 Java 对象在 Native（C/C++）代码中对应的类型，这里代表调用该 JNI 方法的 Java 对象的实例，即 MainActivity 的实例。

• std::string hello = "Hello from C++"：创建一个 C++ 字符串，内容为“Hello from C++”。

• return env->NewStringUTF(hello.c_str())：将 C++ 字符串转换为 UTF-8 编码的 Java 字符串（jstring），并将其返回给 Java 调用者。

这样 Java 上层就可以拿到该字符串进行显示。

类型映射(Mapping of Types)

上面的代码中可以看到，不能直接返回 C++ 的字符串给 Java，而需要将其转换成 jstring 返回，jstring 是其中的一种 Native 类型。

JNI 定义了一套 Native 类型来对应 Java 中的类型。

基础数据类型

Java Type	Native Type	Description
boolean	jboolean	unsigned 8 bits
byte	jbyte	signed 8 bits
char	jchar	unsigned 16 bits
short	jshort	signed 16 bits
int	jint	signed 32 bits
long	jlong	signed 64 bits
float	jfloat	32 bits
double	jdouble	64 bits
void	void	not applicable

引用类型

• jclass (java.lang.Class objects)

• jstring (java.lang.String objects)

• jarray (arrays)

  • jobjectArray (object arrays)
  • jbooleanArray (boolean arrays)
  • jbyteArray (byte arrays)
  • jcharArray (char arrays)
  • jshortArray (short arrays)
  • jintArray (int arrays)
  • jlongArray (long arrays)
  • jfloatArray (float arrays)
  • jdoubleArray (double arrays)

• jthrowable (java.lang.Throwable objects)

字段和方法的 id

使用 JNIEnv 操作 Java 中的字段（field）和方法（method）需要该字段和方法的 id，这些 id 都是指针类型的：

struct _jfieldID;              /* opaque structure */
typedef struct _jfieldID *jfieldID;   /* field IDs */

struct _jmethodID;              /* opaque structure */
typedef struct _jmethodID *jmethodID; /* method IDs */

类型签名

类型签名是指 C/C++ 调用 Java 类对象的字段/方法的签名规则，签名是为了防止 C/C++ 不知道调用哪个 Java 的重载方法。

常用规则如下：
java类型----------属性类型符号
boolean----------Z
byte----------B
char----------C
short----------S
int----------I
long----------J
float----------F
double----------D
void----------V
object----------L完整的类名；
array[数组的数据类型 ---------- int[] [I ---double[][] [[D
method(参数类型)返回值类型 ---------- void name(int a，double b) (ID)V

示例

1.使用 JNI 修改 Java 中的字段

Java 中有一个 name 字段，初始化为 "Jim"，我们想要把 name 字段修改成其他的字符串，该如何实现呢？

首先在 MainActivity 中添加一个 native 方法，方法名为 changeName()，用于修改 name 字段，代码如下：

public class MainActivity extends AppCompatActivity {

    static {
        System.loadLibrary("jnitest");
    }

    private ActivityMainBinding binding;

    private String name = "Jim";

    public native void changeName();  // native 方法

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        binding = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(binding.getRoot());

        System.out.println("修改前是：" + name);
        changeName();
        System.out.println("修改后是：" + name);
    }

}

在该 native 方法上选择“Create JNI function for changeName”，Android Studio 就会自动帮我们在 native-lib.cpp 中生成对应的 JNI 方法。

我们在这里修改 name 字段的值，输入 env. 后，Android Studio 会自动弹出提示，告诉我们可以使用的 JNI 函数。

如果没有弹出提示，需要去下图中的位置修改配置：

这里我们要修改字段，选择 SetObjectField()，SetObjectField() 方法代码如下：

void SetObjectField(jobject obj, jfieldID fieldID, jobject value)

需要传递 3 个参数：对象（jobject）、字段id（jfieldID） 和修改的值（jobject）。

第 1 个参数已经有了，第 2 个参数我们通过同样的方式 env. 后，选择 GetFieldID() ，GetFieldID() 方法代码如下：

jfieldID GetFieldID(jclass clazz, const char* name, const char* sig)

同样需要 3 个参数：字段所在的类（jclass类型）、字段名和签名。

注意 jclass 与 jobject 的区别，jobject 表示类的实例；jclass 表示类本身（如 String.class），用于获取方法/字段 ID。

字段所在的类可以通过以下方式获取：

jclass clazz = env->FindClass("com/example/jnitest/MainActivity")

这样 JNI 的完整代码如下：

// native-lib.cpp 的代码
#include <jni.h>
#include <string>

extern "C"
JNIEXPORT void JNICALL
Java_com_example_jnitest_MainActivity_changeName(JNIEnv *env, jobject thiz) {

    jclass clazz = env->FindClass("com/example/jnitest/MainActivity");

    jfieldID  nameFieldId = env->GetFieldID(clazz, "name", "Ljava/lang/String;");

    jstring newName = env->NewStringUTF("Brian");
    // newName 是 jstring 类型，而 jstring 是 jobject 的子类，所以可以直接用
    env->SetObjectField(thiz, nameFieldId, newName);
}

运行后打印如下：

修改前是：Jim
修改后是：Brian

这样就成功地通过 JNI 把 name 字段从 "Jim" 改成了 "Brian"，是不是很简单。

还有一种方法可以查看某个类中的字段和方法的签名，这里我进入 MainActivity.class 所在的目录，然后输入如下命令：

javap -s -p MainActivity.class

打印如下：

Compiled from "MainActivity.java"
public class com.example.jnitest.MainActivity extends androidx.appcompat.app.AppCompatActivity {
  private com.example.jnitest.databinding.ActivityMainBinding binding;
    descriptor: Lcom/example/jnitest/databinding/ActivityMainBinding;
  private java.lang.String name;
    descriptor: Ljava/lang/String;
  public com.example.jnitest.MainActivity();
    descriptor: ()V

  public native void changeName();
    descriptor: ()V

  protected void onCreate(android.os.Bundle);
    descriptor: (Landroid/os/Bundle;)V

  static {};
    descriptor: ()V
}

可以看到 name 字段的签名为：Ljava/lang/String;。

这里 native-lib 是一个 C++ 文件，属于 C++ 的环境，JNIEnv 是 _JNIEnv*，即指向 _JNIEnv 结构体的一级指针，所以使用 env-> 函数 来调用函数。如果是 C 文件，JNIEnv 是 const struct JNINativeInterface*（一级指针），函数参数是：JNIEnv* env，所以 env 是 const struct JNINativeInterface**（二级指针），需要使用 (*env)->函数 来调用函数。

2. 使用 JNI 修改 Java 中的静态字段

有一个静态变量 age ，使用 JNI 该怎么修改它呢？

public static int age = 28;

System.out.println("修改前是："+ age);
changeAge();
System.out.println("修改后是："+ age);

使用 changeAge() 方法来修改 age 字段，native-lib.cpp 代码如下：

#include <jni.h>
#include <string>

extern "C"
JNIEXPORT void JNICALL
Java_com_example_jnitest_MainActivity_changeAge(JNIEnv *env, jobject thiz) {
    jclass clazz = env->FindClass("com/example/jnitest/MainActivity");

    // jfieldID GetFieldID(jclass clazz, const char* name, const char* sig)
    jfieldID ageFiledId = env->GetStaticFieldID(clazz, "age", "I");

    // 获取修改前的 age
    int age = env->GetStaticIntField(clazz, ageFiledId);

    // void SetStaticIntField(jclass clazz, jfieldID fieldID, jint value)
    // jint 就是 int，所以可以直接用
    env->SetStaticIntField(clazz, ageFiledId, age - 10);
}

方法与上面类似，修改静态 int 字段需要调用 SetStaticIntField() 方法，传入的第一个参数为 clazz。

运行后打印如下：

修改前是：28
修改后是：18

可以看到 age 的值修改成功了。

思考：如果是 final 关键字修饰的变量，可以修改吗？
答案：在以前的 JNI 版本中不行，现在的版本可以。

3. 使用 JNI 调用 Java 中的方法

MainActivity 代码如下：

public class MainActivity extends AppCompatActivity {

    static {
        System.loadLibrary("jnitest");
    }

    private ActivityMainBinding binding;

    public native void callAddMethod();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        binding = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(binding.getRoot());

        callAddMethod();
    }

    public int add(int number1,int number2){
        return number1 + number2;
    }
}

这里有一个 add() 方法，我们通过 callAddMethod() 来调用这个方法。native-lib.cpp 代码如下：

#include <jni.h>
#include <string>

// 日志输出
#include <android/log.h>

#define TAG "jni"

// __VA_ARGS__ 代表可变参数
#define LOGD(...) __android_log_print(ANDROID_LOG_DEBUG, TAG,  __VA_ARGS__);
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, TAG,  __VA_ARGS__);
#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, TAG,  __VA_ARGS__);

extern "C"
JNIEXPORT void JNICALL
Java_com_example_jnitest_MainActivity_callAddMethod(JNIEnv *env, jobject thiz) {

    jclass clazz = env->FindClass("com/example/jnitest/MainActivity");

    // jmethodID GetMethodID(jclass clazz, const char* name, const char* sig)
    jmethodID addMethodId = env->GetMethodID(clazz, "add", "(II)I");

    // jint        (*CallIntMethod)(JNIEnv*, jobject, jmethodID, ...);
    jint result = env->CallIntMethod(thiz, addMethodId, 2, 3);

    LOGD("result is %d", result);
}

运行后打印如下：

result is 5

可以看到成功地通过 JNI 调用了 Java 中的方法并打印了该方法的返回值。

总结

通过 JNI 操作 Java 层的字段/方法简单来说分为两步：

• 拿到字段/方法的 id；
• 使用 id 修改字段的值/调用方法；
