引言

在前面的一些文章中[深度剖析UIScrollView与阻尼动画]{juejin.cn/post/702145…}，我详尽地介绍了复刻一个粗糙UIScrollView的理论依据；包含两个主要交互：Decelerate和Bounce的动力方程；本篇来讨论构成UIScrollView的另外两块拼图：Drag和PageEnable（还有个Zooming是用来处理双指捏和进行放大缩小的，不在本文范围内）。

什么是Drag？根据字面意思：Drag描述的就是拖拽行为，其本质就是将操作手势映射到视窗（bounds）的偏移量。显而易见的，当你的视窗位于列表中央时，这个映射是1比1映射；当你的视窗位于边界处时，这个映射比例会变小；本篇的主题之一就是讨论此边界发生的形变与手势之间的关系；事实上根据最终的结果，你的手指并非直接拖拽视窗，而是通过一根弹簧来牵引视窗，且每个列表都存在独特的极限距离。

什么PageEnable？目前几乎所有App中的短视频列表都是PageEnable的，每个视频是一个屏幕大小的格子；其运动方程与Bounce一致，就是上面的第二个，参数10.9改成50；本篇主要讨论的是如何判定是切到下一页或是回到上一页。

Drag

本文提供了一个辅助Demo，用于发现一些规律：Demo -> panGesture

- (void)dealWith:(UIPanGestureRecognizer *)panGesture
{
    if (panGesture.state == UIGestureRecognizerStateBegan) {
        self.tracking = YES;
        self.gestureStartY = [panGesture locationInView:self.view].y;
        self.scrollViewStartOffsetY = -self.collectionView.contentOffset.y;
    } else if(panGesture.state == UIGestureRecognizerStateChanged) {
        CGFloat gestureYOffset = [panGesture locationInView:self.view].y;
        CGFloat scrollViewOffset = -self.collectionView.contentOffset.y;
        CGFloat deltaGestureY = gestureYOffset - self.gestureStartY;
        CGFloat deltaViewOffset = scrollViewOffset - self.scrollViewStartOffsetY;
        CGFloat percent = deltaViewOffset/deltaGestureY;
        [self.functionView addPoint:[PanGestureFunctionPoint pointWithX:scrollViewOffset y:percent * 100]];
    } else {
        self.tracking = NO;
        self.gestureStartY = 0.f;
        self.scrollViewStartOffsetY = 0.f;
        self.fit.pArr = [NSArray arrayWithArray:self.functionView.points];
        [self.fit fit];
    }
}

核心代码在这：这个手势是单独加载VC.view上的panGesture，虽然大家都知道UIScrollView中有一个panGesture，但是苹果就是不给你看；所以我们只能单独加个复制版本，加在VC.view上是因为panGesture的位置信息受到bounds影响，加到collectionView上还要减去contentOffset比较麻烦；不必担心加载不同的View上两个手势出现距离偏差的问题，因为这些手势都是同一个硬件屏幕传进去，只是一个硬件手势分别给了两个recognizer响应，偏移量完全一致；同时，有个shouldRecognizeSimultaneouslyWithGestureRecognizer代理允许让两个手势同时响应，也不会影响UIScrollView里面的手势，这里不过多赘述。

说明下统计的数据：

在手势开始时分别记录Gesture的起始点和contentOffset的起始点；因为我们需要讨论gesture偏移->contentOffset偏移的有效转化率，所以这里需要记录起始点位置，以便后面分别减出来变更量。
在手势变更时分别记录当前Gesture位置和contentOffset起始点位置；分别用当前的位置减去起始点的位置，得到了两者的偏移量；这两者是相反的，我们只讨论数值关系不考虑方向，所以加了个负号让两者同号（或者两者都加绝对值也行）。
用View的偏移比手势偏移，得到一个转化率：percent，这个percent越大说明转化率越高，有更多的手势偏移能够生效为View的偏移。
把当前的View偏移量做为x，这个percent作为y传到FunctionView中，这个FunctionView会把这些点绘制到一个视图上，让你观察这两个量之间的关系，每次有手势生效或移动，都会在FunctionView上画一个点，我们通过观察这些点连成的函数图像来分析转化率问题。

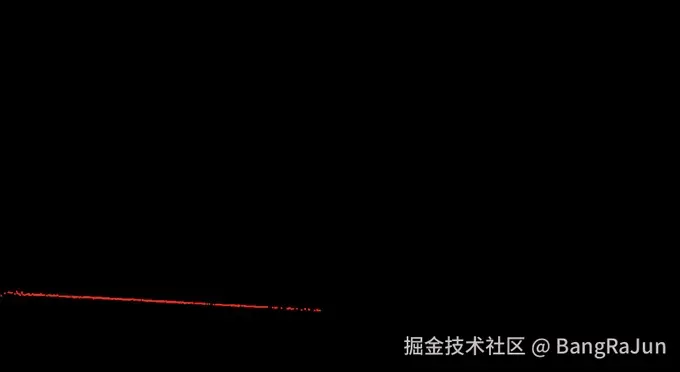

现在，可以在这个Demo中向下拉几次这个列表，类似下拉刷新的操作；在顶部的FunctionView上有一条红色的线条，看起来是：

显然，这是一条直线（我觉得我眼睛没问题，这应该是条直线吧）；OK，剩余的工作Demo会自动帮助你完成，它会将FunctionView中的点拿去做一个直线的拟合，帮你算出k、b输出到控制台，如：

k: -0.05899999850953463, b: 55.43200263287872 variance: 0.2501578646705071
k: -0.05679999856511131, b: 55.05600261501968 variance: 1.128432339544246
k: -0.05459999862068798, b: 54.81000260333531 variance: 1.957424197533212
k: -0.05469999861816177, b: 54.8130026034778 variance: 2.020247985129684
k: -0.05429999862826662, b: 54.735002599773 variance: 2.607643740866019
k: -0.05489999861310935, b: 54.74300260015298 variance: 3.683666240961233
k: -0.05509999860805692, b: 54.78600260219537 variance: 4.007696489900047
k: -0.05569999859289965, b: 54.89400260732509 variance: 6.396750847323987

点越多越准确，它最后会收敛到 $k=0.055,b=55$ ，variance是优化时候用的方差，可以看到有几百个点的时候这个方差只有个位数，已经很准确了（这里出现大方差的情况应该是步长设大了导致没优化到底，直线拟合不会出现掉入局部最优的情况）；因为之前我们说的percent值通常是在1以下，比较小，我们画图象的时候乘了个100，以便能观察到这条直线的斜率和起始点，所以最终结果应该是k、b同时缩小100倍：

整理一下这些信息，以得到offset和gesture转化率方程：

1.设gesture的偏移量是x。

2.设转化后的view.offset是 $f(x)$

3.设percent是 $g(x)$

求 $f(x)$

1.根据 $g(x)$ 是视图偏移和手势偏移之比：

g(x) = \frac{f(x)}{x}

2.根据那个直线的形式：

g(x) = kf(x)+b

把 $g(x)$ 去掉， $f(x)$ 搞到一起：

f(x) = \frac{xb}{1-kx}

完事了， $x$ 是手势偏移， $f(x)$ 是视图偏移，它们两个满足这个关系，验证一下，把它改成：

f(x) = \frac{\frac{b}{k}-(1-kx)\frac{b}{k}}{1-kx} = \frac{b}{k-k^2x}-\frac{b}{k}

显然， $x$ 越大，底下的 $k-k^2x$ 越负，左边越接近于-0，所以单调增；当x趋近于正无穷时，左边趋近于0，收敛在 $-\frac{b}{k}$ 。如果用上面两个参数话，假设你的手指可以在手机滑无限长的距离还不用松手，UIScrollView的边界会无限靠近于超出屏幕1000个点位置，但是永远也达不到那个位置，这个叫“无限接近，永不相交”。

一个需要注意的点是：这个k并不是一个常量，与UIScrollView对应方向的长度相关，在Demo中我给出了一个可以自行调节的变量来验证这一点：

- (void)viewDidLayoutSubviews
{
    [super viewDidLayoutSubviews];
    self.functionView.frame = CGRectMake(0, 0, self.view.bounds.size.width, 300);
    //这里
    CGFloat collectionViewHeight = 1000;
    self.collectionView.frame = CGRectMake(0, 300, self.view.bounds.size.width, collectionViewHeight);
}

本文给出一个大致的映射表，感兴趣可自行探究：

Height	k	b
1000	-0.00055	0.55
800	-0.00069	0.55
600	-0.00091	0.55
400	-0.00133	0.55
200	-0.00270	0.55

这个映射的意思是一个UIScrollView越矮/短，它边界处手势转化率降低得越快，极限位置越靠近边界，但转化率的初始值都是0.55。

以上就是拖拽时手势偏移转化成视窗偏移的数值关系，结论就是：对于常规充满屏幕的Feed列表，极限位置在-1000，但是永远也达不到-1000（列表高度超过1000时，k不会再减小，维持在-0.00055，即使他们frame.height超过手机屏幕）。

PageEnable

这里不再赘述分页方程的推导过程，和Bounce一样拟合的拟合步骤，直接给出：

本篇着重讨论UIScrollView是如何判定在手势结束后是滚到下一页还是回到上一页。

我们简化一下问题，假设前一页对应的坐标是 $y_1$ ，后一页对应的坐标是 $y_2$ ，手势结束时当前的位置为 $y$ ，速度为 $v$ ，那么显然： $y_1<y<y_2,y_2-y_1=frame.height$ 成立； $v$ 正负任意；在研究问题时，我们考虑水平或竖直的单一方向即可，两个方向互不影响，且是完全一致的，所以以下我们只考虑竖直方向：

分两种情况讨论：

1. $v>0$ 时：

即 $y$ 更趋向于移动到下边界 $y_2$ ；结果我们是知道的，可能翻过去或是翻不过去。

a. $y+ \frac{frame.height}{2}>y_2$ : 这种情况必能翻过去，因为当前页面大部分内容都已经翻过去，且v向下，找不到回去的理由。

b. $y+\frac{frame.height}{2} < y_2$ ：这种情况有可能翻过去：考虑一种情况：当前的y已经近乎接近满足上面的a了，仅差了1pt距离，而此时恰好向下的速度 $v$ 补充了一点向下的趋势，它就翻过去；另一种情况： $y$ 靠近 $y_1$ 的，速度 $v$ 向下但非常小，补充不了很多向下的趋势，它就翻不过去。

那么在b这种情况下如何判定？

我们照搬弹性方程中的一部分结论，记得在之前讨论Bounce时，我们通过 $v=0$ 能得到一个某次弹性的最远距离，这个的最远距离和 $v_0$ 是线性关系；

（注意这个 $v_0$ 和本问题中的手势结束速度 $v$ 不是一回事， $v_0$ 是指弹性刚刚超出边界时候的速度， $v$ 代表的是一个弹性动画已经超过边界的运行某个时间点的速度，也就是说这个 $v$ 在 $v_0$ 后）

那么在这个问题中的我们把哪个位置当做边界的点呢？显然是把 $y_1$ 当成边界点，因为回退的时候也是回退到 $y_1$ 的，所以 $v_0$ 指的就是在 $y_1$ 处的速度，那么显然以 $y_1$ 开始Bounce这个向下的最远距离超过了 $\frac{y_1+y_2}{2}$ ，那它就应该滚到 $y_2$ 去，否则是回退到 $y_1$ 。

好了，这个条件找到了，这里我们需要算一下 $v_0$ ：

再化简一下问题：把 $y_1$ 视为下边界，给定一个超过 $y_1$ 的位置 $y$ 和 $y$ 点的瞬时速度 $v$ ,如何算出 $y_1$ 点的初速度 $v_0$ ；在这里我们直接用 $\Delta y = y - y_1$ ，这个 $\Delta y$ 就表示超过边界的位移。这么算：

\Delta y = v_0te^{-\delta t},v = v_0e^{-\delta t} - \delta v_0e^{-\delta t}

这里 $y$ 就是 $\Delta y$ ， $v$ 就是松手瞬时的速度，都是常数，用这个 $v$ 比上 $y$ ，能把指数和 $v_0$ 都干掉，然后能求出这个 $t$ ：

t = \frac{1}{\delta + \frac{v}{\Delta y}}

右边都是常数，所以这个 $t$ 是个能算出来的数，然后再把这个 $t$ ， $\Delta y$ 代进y的公式里：

v_0 = \frac{\Delta y}{te^{-\delta t}}

右边全是常数，这个 $v_0$ 就是那个数了；我提前把这个PageSimulator的代码列在这，这是一个分页模拟器在初始化的时候传入的参数，position就是 $y$ ；velocity就是 $v$ ；damping就是 $\delta$ ；targetPosition就是从 $y_1,y_2$ 里面判定好的目标位置（offset就是 $\Delta y$ ），最下面两个赋值语句就是上面列的两个求 $t$ 和 $v_0$ 的两个算式：

- (instancetype)initWithPosition:(CGFloat)position
                        velocity:(CGFloat)velocity
                  targetPosition:(CGFloat)targetPosition
                         damping:(CGFloat)damping
{
    self = [super init];
    if (self) {
        self.damping = damping;
        self.targetPosition = targetPosition;
        self.offset = position - targetPosition;
        if (fabs(self.offset) < 1.f) {
            self.currentTime = 0.f;
            self.velocity_0 = velocity;
        } else {
            self.currentTime = 1.f/(self.damping + velocity/self.offset);
            self.velocity_0 = self.offset * exp(self.damping * self.currentTime)/self.currentTime;
        }
    }
    return self;
}

然后我们使用这个 $v_0$ 就能算出一个 $y_1$ 基础上向下偏移的最远距离:

\Delta y_{max} = \frac{v_0}{\delta e}

如果 $y_1 + \Delta y_{max} > \frac{y_1 + y_2}{2}$ ，视窗可以切换到下一页，否则不能。

（当然，也可以根据 $v$ 的正负添加一些倾向性：如果速度是向下，说明用户是倾向向下切换的，此时将上式2修改为一个更大数值，它会更倾向切换到下一页；否则修改为一个更小的值，它会更倾向切换到上一页）

2. $v<0$ 时：步骤同上，只需要把 $y_1,y_2$ 调换即可。

总结

本文讨论UIScrollView的剩余的两种交互：Drag和PageEnable，结合之前的两个算式，这里给出以下方程组：

好的，从现在开始，我们将称之为“Li’s equations”，逐一说明一下它们分别代表了什么，从上到下分别是1~4：

描述减速的方程：它表示了“位移差等于速度差的一半”，等价于 $v = v_0e^{-2t}$ ，为左侧看起来统一，这里进行一次不定积分转成 $y$ 表示；它的物理含义是：牛顿流体在流动时受到的剪切应力与流速呈正比，它的官方写法是： $τ=μ\frac{du}{dy}$ ，在本文中这个 $μ$ 就是2，称为粘滞系数；我们不用写这么复杂，只需要写成： $a=-2v$ ，即加速度总是速度的-2倍。
描述弹性的方程：它表示了“边界处弹力和阻力总是满足临界阻尼”，在粘弹性力学中，有两种常规的建模：麦克斯韦模型和开尔文模型，前者由一个弹簧和一个黏壶串联，接近粘弹性流体；后者由一个弹簧和一个黏壶并联，接近粘弹性固体；“黏壶”理解为一种没有管壁摩擦和气压的注射器或打气筒，限定了只受到内部流体的摩擦；该式体现了并联后的弹簧和黏壶之间总是满足“临界阻尼”，即将该模型压缩后松手，恰好满足弹簧不发生震动。
描述边界强化阶段应力应变关系的方程（近似）：韧性材料在受到外力作用时，经过弹性、屈服、强化、颈缩断裂四个阶段，例如：你用手指按一个金属盆的盆底，开始时他处于弹性阶段、发生线性形变；随着逐渐用力会进入屈服状态，不再发生形变；再用力，进入强化阶段，这个阶段的形变量就非常小，且非线性不可逆；最后你把盆怼漏了。UIScrollView一上来就是非线性的强化阶段，这个强化阶段可逆、不会断裂、存在极限位置（应该没见过谁能把列表拉出屏幕且无法恢复的）。
一个描述分页的方程，同2，可以看到分页处的弹簧要比边界处的粗。

至此，我想我已经充分了解了UIScrollView的全部特性，作为一个收尾工程，我将LNCollecctionView上传到Github；相比于此前的LNCustomScrollView，LNCollectionView不再是玩具，它有更好的程序设计和拓展性，进行了必要的拆分，且附带了从ScrollView->CollectionView的实现，以达到一个“可用”的状态；除了一些基础功能和回调之外，还包含了一些额外的拓展：例如：它把Decelerate拓展成了幂率流体( $a=-\mu v^n$ )，在 $n=1$ 时会回归到牛顿流体；提供了四个方向的冲量检测和发生工具，使用转接头连接不同的列表，就会在转接头内模拟一次碰撞，看起来像是在打台球；LNCollectionView的结构和这些额外的小玩意放在后面的文章中介绍。除iOS外，这个开源项目的根目录下也有一个安卓工程，完全就是把iOS的版本的LNCollectionView翻译到了安卓平台；现在，安卓平台上能获得与iOS近乎一致的列表体验。

那么在已经有UICollectionView的情况下，LNCollectionView有什么必要性？它只会在一些冷门的场景发挥作用，这些冷门的场景往往是UICollectionView使用常规手段难以实现的，基本上都是由iOS闭源特性导致的，举例：

如果你希望PageEnable的每个Page都是不同大小，在某些情况下这是好实现的，例如：如果你能保证每一页的大小都小于容器的大小，这样可以通过定制FlowLayout的targetOffset方法实现；当页面大小大于容器大小时，你就需要在每个Cell中嵌套一个ScrollView来实现，同时你必须设置内部ScrollView的bounce=NO以避免手势出现问题或者两侧出现空白，这样设置后你在单个Page的边界处会有明显的顿感，比起前者这是可以接受的，但并不完美。
UIScrollView的PageEnable是常规手段所无法控制（注意我说的常规手段是为了排除一些违规操作，例如：调用私有接口），你只能告诉它是否开启分页，而不能控制翻页速率、判定条件这些精细的特性；在某些场景中你觉得应该快一点来让用户尽快切换到下一页内容；而另一些场景中你觉得应该慢一点，因为两页的消费内容有一定连续性；非常遗憾iOS只有一套统一的UICollectionView。
在一个某些嵌套场景中，例如：一个有Header的垂类分页控制器，这种结构常见于个人页、话题页；他们通常会在顶部放置一个当前用户的可伸缩头，底部会分置几个垂类列表，用来承接这个用户/话题的一些子内容，例如：他的视频、收藏、帖子、商铺等等；毫无疑问外层的纵向结构会在触底后吃掉手势产生的冲量，LNScrollView提供了转接头，来让这些残余的冲量在内层结构继续发光发热，燃至最后一刻！
如何实现一个子视图可拖拽的容器？当然这种直接把PanGesture偏移转化成Frame偏移就可以，只是会显得很呆；LNScrollView的一些子组件可以让这个操作变自然。
etc.

上面都是些冠冕堂皇说辞，这并非我的本意；总结一句话就是：如果我学会了如何造假钞，我可以凭心情在上面印任何我喜欢的东西，还能顺手发个抖音装个逼（但是千万不能花）。
