业务分享-桌面端课件板书保存到本地 (内附画笔、橡皮擦、撤销demo)

涉及技术栈：Vue + Electron

本期分享的是偏业务性，各位彦祖看个单纯思路就好，可能在真实业务中写法各有千秋

画笔、橡皮擦、撤销功能简易 demo 请移步gitee.com/song-xinyua…

业务背景：

在课堂上，老师会通过课件进行讲解，并会有对应的笔记记录。为了方便学生课后复习，这些课件和笔记在课后将被保存并发送给学生进行留存。整个流程如图所示。

前提：

在开始之前，我们需要先普及一下Electron中的进程概念。

在Electron框架中，主进程（Main Process）和渲染进程（Renderer Process）是两个核心概念，每个都有不同的职责和特性。以下是它们的主要区别：

主进程（Main Process）

职责：

负责创建和管理所有的渲染进程。
处理与操作系统相关的任务，如文件系统访问、原生菜单、对话框、剪贴板操作等。
负责应用的生命周期，管理应用事件（如启动、关闭等）。

运行环境：

运行在Node.js环境中，因此具有完全的Node.js API访问权限。
可以使用Electron的主进程API。

与渲染进程的通信：

 使用IPC（进程间通信）模块进行通信，主要通过`ipcMain`（主进程）和`ipcRenderer`（渲染进程）模块。
 可以通过`BrowserWindow`类创建并管理渲染进程。

单例：

  Electron应用只有一个主进程，主进程启动后创建并管理多个渲染进程。

渲染进程（Renderer Process）

职责：

负责处理应用的用户界面。
每个Electron窗口（如`BrowserWindow`）都运行在一个独立的渲染进程中。
渲染进程主要用于渲染网页和处理用户交互。

运行环境：

运行在一个包含Node.js和Chromium环境的混合上下文中，因此可以同时访问Web APIs和Node.js APIs（通常为了安全会对Node.js访问进行限制）。
主要用于加载和渲染HTML、CSS和JavaScript文件。

与主进程的通信：

使用`ipcRenderer`模块与主进程通信。
可以通过`remote`模块（注意：从Electron 10起该模块被弃用，推荐使用IPC模式）访问主进程的一些功能。

多实例：

 每个`BrowserWindow`实例都会创建一个新的渲染进程，因此一个应用可以有多个渲染进程，每个窗口或标签页有单独的渲染进程。



彦祖耐心看一下，这个功能挺有意思的，也不用一个逻辑一个逻辑去理解去看，大概逻辑扫一眼，主要就是主进程和渲染进程通信一下，然后就是操作图层和笔记的保存



概述

• 主进程：主要负责应用的后台逻辑和系统级操作，有且只有一个主进程，运行在Node.js环境。
• 渲染进程：主要负责用户界面的渲染和用户交互，可能有多个渲染进程，每个窗口都有自己的渲染进程，运行在Web和Node.js混合环境。



代码笔记

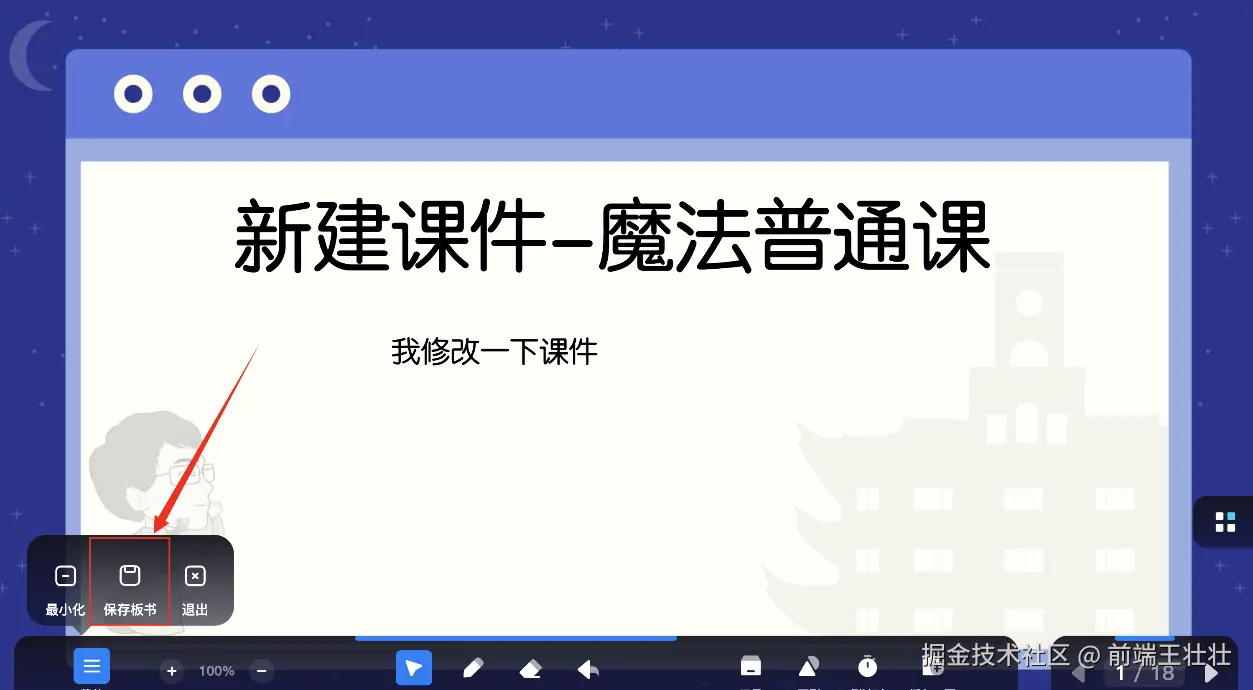

1、做笔记后点击保存板书

页面 demo

这块就干了两个事儿，和主进程通信获取路径，然后触发事件

   <div
      class="common-wrap"
      @click="saveScreenshot"
    >
      <i class="common-icon scheduleGray"></i>
      <span class="font">保存板书</span>
    </div>
    import { ipcRenderer } from 'electron'
    mounted() {
      ipcRenderer.on('screenshot-saved', (event, folderPath) => {
        this.$emit('saveScreenshot', folderPath)
      });
    },

    methods: {
       saveScreenshot() {
        if (!this.courseDatas.length) {
          // 暂无课件导出
          this.$message.warning('暂无课件导出')
          return
        }
        ipcRenderer.send('save-screenshot', this.courseDatas)
      },
    }



主进程模块 handleIpcMain.js

ipcMain 和 ipcRenderer 是 Electron 的两个模块，用于在主进程和渲染进程之间进行通信。

// 主进程代码
import { ipcMain, dialog } from 'electron'
import path from 'path'


// handleIpcMain.js
const ipc = win => {


ipcMain.on('save-screenshot', async (event, courseDatas) => {
  try {
    // 打开一个对话框，让用户选择保存截图的目录
    const result = await dialog.showOpenDialog(mainWindow, {
      properties: ['openDirectory']
    });


    // 如果用户取消了选择，不执行任何操作
    if (result.canceled) return;


    // 获取用户选择的目录路径
    const savePath = result.filePaths[0];
    const folderPath = path.join(savePath);


    // 告知渲染进程，截图保存路径已生成
    event.sender.send('screenshot-saved', folderPath);
  } catch (error) {
    console.error('Error during save-screenshot process:', error);
  }
});
}
export default ipc



主进程模块 main.js

• app：控制应用生命周期的模块。
• BrowserWindow：创建和管理浏览器窗口的模块。
• ipcMain：主进程中的事件模块，用于接受来自渲染进程的异步和同步消息。
• screen：提供有关显示器的信息。
• version：从 package.json 导入应用的版本信息。
• ipc：导入自定义的 handleIpcMain 模块，用于处理 IPC 事件（需要自行实现）。



// main.js
import { app, BrowserWindow, ipcMain, screen } from 'electron'
const { version } = require('../../package.json')
import ipc from './handleIpcMain'
import path from 'path'
//创建窗口
async function createWindow() {
  const exeName = path.basename(process.execPath)


  app.setLoginItemSettings({
    // 设置为true注册开机自起
    openAtLogin: false,
    openAsHidden: false, //macOs
    path: process.execPath,
    args: ['--processStart', `"${exeName}"`],
  })


  const { width, height } = screen.getPrimaryDisplay().workAreaSize


  mainWindow = new BrowserWindow({
    width: width,
    height: height,
    resizable: false, // 是否可以改变窗口大小
    minimizable: true, // 是否可以最小化
    maximizable: true, //是否可以最大化
    useContentSize: true,
    frame: false, // 无边框窗口
    webPreferences: {
      enableRemoteModule: true,
      nodeIntegration: true,
      contextIsolation: false,
      defaultFontFamily: { sansSerif: 'Microsoft YaHei' },
      backgroundThrottling: false,
      webSecurity: false,
      webviewTag: true,
    },
    show: false,
    title:
      process.env.NODE_ENV !== 'development' ? `xxxx ${version}` : `xxxx ${version}-测试版`,
  })

  // 启用自定义的 IPC 事件处理
    ipc(mainWindow)
 }

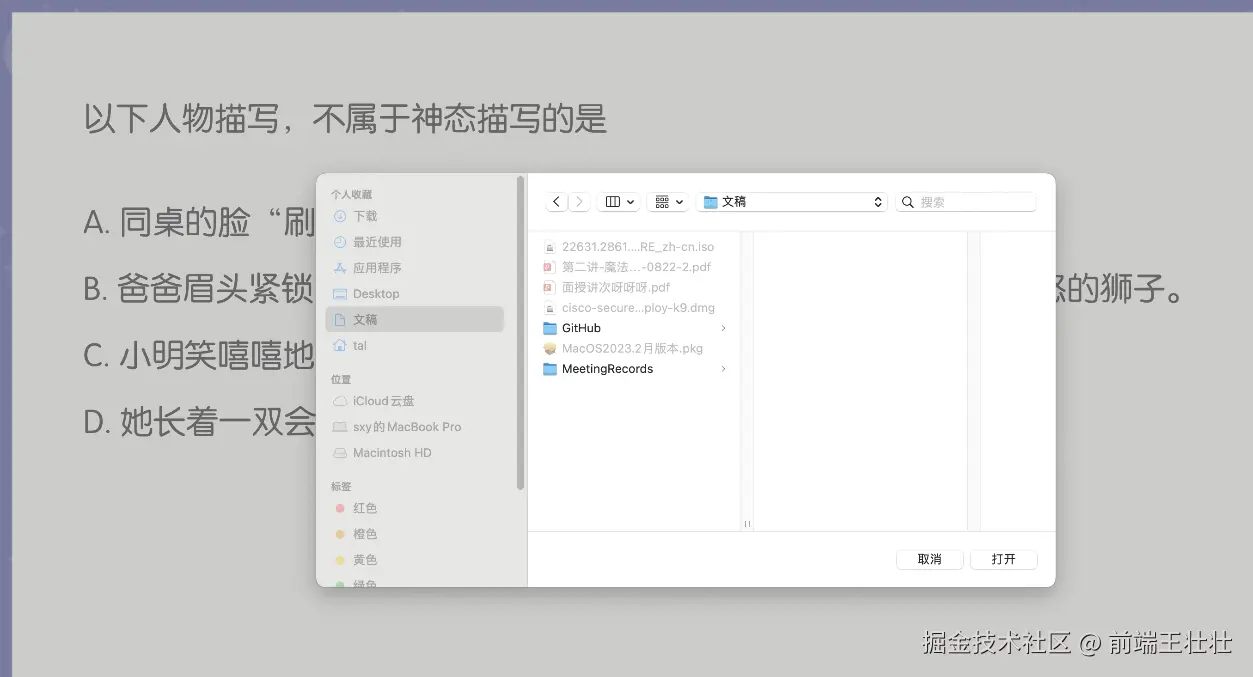

2、路径选择、以便更快捷的找到对应数据



到这里就实现了第一步、点击保存板书，渲染进程与主进程通信，用户选择路径信息，主进程讲路径信息发送给渲染进程



导出事件主函数

主要是开发起来涉及到多个分散点，需要考虑到只提供一个相关逻辑仅供参考

 // 主动导出课件页 函数
  async saveScreenshot (folderPath) {
    let promises = []
    this.saveCanvasData().then(
      value => {
        // 函数存到stroe里面，记录是什么操作
        this.changeCourseState({ courseState: 'saved' })
        this.changeCourse(this.nowIndex)
      },
      error => { },
    )

    setTimeout(async () => {
        for (let i = 0; i < this.courseDatas.length; i++) {
          promises.push(this.saveShowScheduleImage(i, this.courseDatas[i], folderPath))
        }
        let resultLocal
        try {
          resultLocal = await Promise.all(promises)
        } catch (error) {
          resultLocal = []
        }
        if (resultLocal.length) {
            this.$message.success('导出成功')
        } else {
            this.$message.error('导出异常')
        }
      }, 300)
  },



导出主页面

canvasPanel 这个组件是 页脚

courseware-content.vue 这个组件是 课件主体



保存笔记数据 (saveCanvasData)：

• saveCanvasData 是一个保存用户笔记的函数，返回一个Promise对象。
• 逻辑判定 this.currentPage && this.currentPage.state === false 确保当前页面存在且处于某种状态（比如未保存）。
• 如果符合条件，程序会进行以下步骤：
• • preCourse 用于存储当前的课程 ID。
  • cutScreenHide() 被调用以执行某种屏幕相关的操作（可能是暂停或隐藏）。
  • 使用 this.$nextTick 延迟执行，以确保 DOM 完成更新后再继续。
  • setTimeout 确保在 200 毫秒后调用 this.$refs.canvasPanel.saveData 保存数据。在保存数据成功后，调用 cutScreenShow() 恢复之前屏幕的操作状态。
• 若不符合条件，pageTurnDiableFlag 被重置为 false 并立刻 resolve。

辅助屏幕控制 (cutScreenHide)：

2. 2. 用于在特定操作时隐藏某些屏幕显示。
   3. this.noscreening 被设置为 false，随后2秒后定时器将 this.noscreening 设为 true。

更改课程 (changeCourse)：

2. 2. changeCourse 方法用于切换当前显示的课程。
   3. this.setNowIndex({ nowIndex: index })：更新当前的课程索引。
   4. 使用 this.$nextTick 确保变更后的 DOM 更新完成，清除当前画布内容（通过调用 this.$refs.canvasPanel.clear()）。
   5. 加载新课程的数据：this.$refs.canvasPanel.showDataById(currentCourse, ...)，在数据加载完毕后，调用回调函数重置 pageTurnDiableFlag。



<canvasPanel ref="canvasPanel" @saveScreenshot="saveScreenshot" />


<courseware-content ref="coursewareContent" />


 // 截图函数封装
saveShowScheduleImage(screenIndex, dirName, folderPath) {
    // screenIndex：当前屏幕的索引。
    // dirName：存放截图的目录名称。
    // folderPath：存放截图的文件路径。

  return new Promise((resolve, reject) => {
  // 从数组courseDatas中获取当前索引对应的页面信息
    let page = this.courseDatas[screenIndex]
  // 获取课程 ID。
    let picId = page.courseId
    // page.imgurl：获取图片的 URL
    let url = page.imgurl
    // 获取页面 ID。
    let pageId = page.pageId
    // 生成图片名称，对应当前的索引，确保名称在两位数时用前导零补齐
    let picName = `0${String(screenIndex + 1).padStart(2, '0')}.png`
    // 调用截图方法：
    this.$refs.canvasPanel.saveShowScheduleImage(
      picId,
      url,
      dirName,
      picName,
      localPath => {
        this.changeCourseState({
          courseState: true,
          screenIndex: screenIndex,
        })
        let result = null
        if (localPath) {
          result = {
            id: pageId,
            localPath: localPath,
          }
        }
        resolve(result)
      },
      () => {
        resolve(null)
      },
      folderPath,
      this.$route.query.lesson_name,
    )
  })
},


// 保存笔记数据
saveCanvasData() {
  return new Promise((resolve, reject) => {
    if (this.currentPage && this.currentPage.state === false) {
      let preCourse = this.currentPage.courseId
      this.cutScreenHide()
      this.$nextTick(() => {
        setTimeout(() => {
          this.$refs.canvasPanel.saveData(preCourse, () => {
            this.cutScreenShow()
            resolve()
          })
        }, 200)
      })
    } else {
      this.pageTurnDiableFlag = false
      resolve()
    }
  })
},


cutScreenHide() {
  this.noscreening = false
  this.noscreeningTimer = window.setTimeout(() => {
    this.noscreening = true
  }, 3000)
},


    // 实际跳页逻辑
  changeCourse(index) {
    this.setNowIndex({ nowIndex: index })
    // TODO 预制互动信息读取
    this.$nextTick(() => {
      this.$refs.canvasPanel.clear()
      let currentCourse = this.currentPage.courseId
      this.$refs.canvasPanel.showDataById(currentCourse, res => {
        this.pageTurnDiableFlag = false // 是否可以翻页标志
      })
    })
  },



canvas.js

// canvas.js 页面 其实还是会讲这个方法拆出去，但是放到这儿会显得比较乱就这样写啦～
    import { getCurrentWindow } from '@electron/remote'
    this.win = getCurrentWindow() // window对象
    this.historyDatas = {} // 整个课件数据存储

  saveShowScheduleImage(id, url = null, dir, name, cb = null, errcb = null, folderPath, lesson_name) {
      id：图像对应的 ID。
      url：图像的 URL 地址（可选）。
      dir：保存图像的目录。
      name：图像文件名。
      cb：成功回调函数（可选）。
      errcb：失败回调函数（可选）。
      folderPath：文件保存路径。
      lesson_name：课程名称。


    let pageData = this.historyDatas[id]
    if (pageData && pageData.screenData) {
      let screenData = pageData.screenData
      if (screenData) {
        this.saveShowSchedulePng(screenData, null, dir, name, cb, errcb, folderPath, lesson_name)
      }
    } else if (url) {
      this.saveShowSchedulePng(null, url, dir, name, cb, errcb, folderPath, lesson_name)
    } else {
      if (errcb) {
        errcb()
      }
    }
  }
  async saveShowSchedulePng(data, url, lectureTitle, baseFileName, cb, errcb, baseFolder, lesson_name) {
    const name = lesson_name || ''
    try {
      const folderName = `${name}板书-${this.formatDate(new Date())}`;
      const folderPath = path.resolve(baseFolder, folderName);

      if (!fs.existsSync(folderPath)) {
        fs.mkdirSync(folderPath, { recursive: true });
      }

      let fileIdx = baseFileName ? parseInt(baseFileName) : 1;
      let fileName = `0${String(fileIdx).padStart(2, '0')}.jpg`;
      let imagePath = path.resolve(folderPath, fileName);

      // Ensure unique filename
      let suffix = 0;
      while (fs.existsSync(imagePath)) {
        suffix++;
        fileName = `0${String(fileIdx).padStart(2, '0')}(${suffix}).jpg`;
        imagePath = path.resolve(folderPath, fileName);
      }


      if (url && !data) {
        try {
          await this.downloadImage(url, imagePath);
          if (cb) cb(imagePath);
        } catch (err) {
          console.error(`Error downloading image from ${url}: ${err.message}`);
          if (errcb) errcb(err);
        }
      } else if (data) {
        const dataBuffer = data.toJPEG(100);
        fs.writeFileSync(imagePath, dataBuffer);
        if (cb) cb(imagePath);
      } else {
        if (cb) cb(null);
      }
    } catch (err) {
      console.error(`Error in savePng: ${err.message}`);
      if (errcb) errcb(err);
    }
  }


  saveData(id, cb, index) {
    // 保存笔记和课件背景数据，向课件发送消息
    logger.info('保存笔记id', id)
    let currentPageData = {
      historyIndex: this.historyIndex,
      eles: this.eles,
      screenData: null,
      index,
    }


    this.historyDatas[id] = currentPageData
    if (currentPageData.index > 3) {
      for (let i = 1; i < currentPageData.index - 2; i++) {
        Object.keys(this.historyDatas).forEach(item => {
          if (this.historyDatas[item].index === i) {
            this.historyDatas[item].eles = null
          }
        })
      }
    }
    let callback = cb || null
    this.win.capturePage()
      .then(e => {
        currentPageData.screenData = e
        if (callback) {
          callback()
        }
      })
      .catch(err => {
        logger.error('截图失败', err)
        logger.error('截图失败', JSON.stringify(err))
        if (callback) {
          callback()
        }
      })
  }
  showDataById(id) {
    logger.info('打开笔记id', id)
    let currentPageData = this.historyDatas[id] || {}
    if (isNaN(this.historyIndex)) {
      this.historyIndex = -1
    }
  }



store.js

// store   courseware.js
import _ from 'lodash'


const state = {
  currentCourseData: {}, // 所有的课件信息对象  { "currentLectureId": { 'course': [{ lectureUrl, name, blank, courseId, state, pagetype }, {}]} , 'blankNum': number, 'isold': true }
  currentLectureId: 'init', // 标识当前课件是allCourseData的哪一个对象
  nowIndex: -1, // 标识当前页是课件的那一页
}


changeCourseState({ commit }, payload) {
  commit(mutTypes.CHANGE_COURSESTATE, payload)
},


// 修改当前课件页笔记存储状态
[mutTypes.CHANGE_COURSESTATE](state, { courseState, screenIndex }) {
  const allDataTemp = _.cloneDeep(state.currentCourseData)
  const tmpCurrentCourse = allDataTemp[state.currentLectureId]
  let tmpIndex = state.nowIndex
  if (screenIndex !== undefined) {
    tmpIndex = parseInt(screenIndex)
  }
  if (tmpCurrentCourse && tmpCurrentCourse['course']) {
    tmpCurrentCourse['course'][tmpIndex].state = courseState
    state.currentCourseData = allDataTemp
  }
}

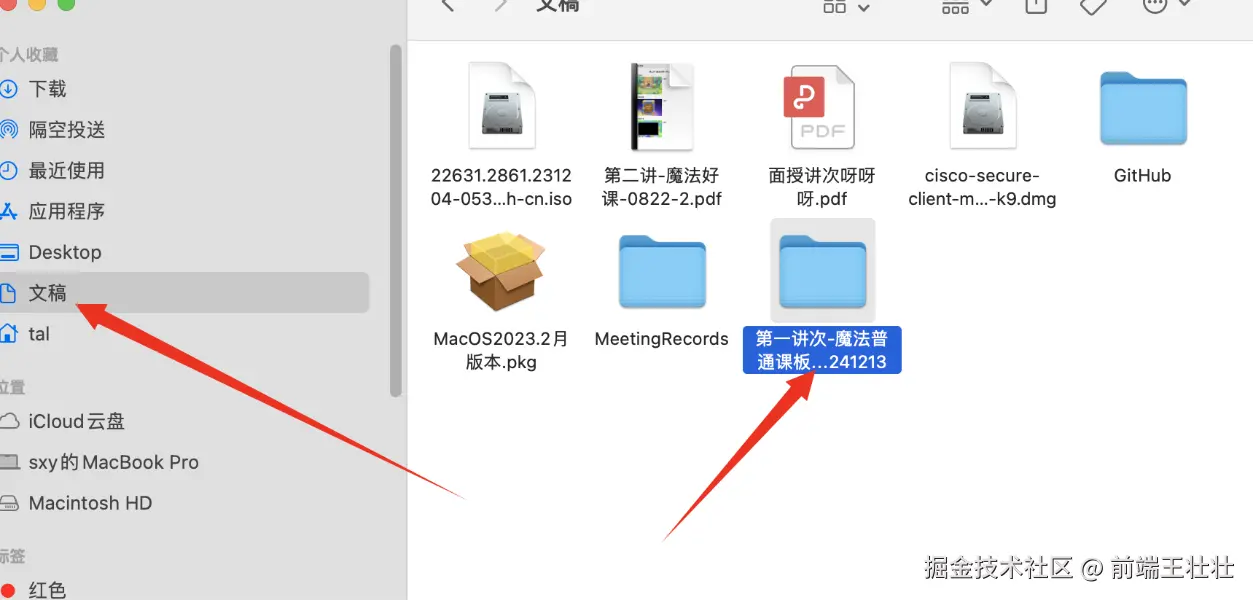

3、查看保存文件、以当前课件+时间命名

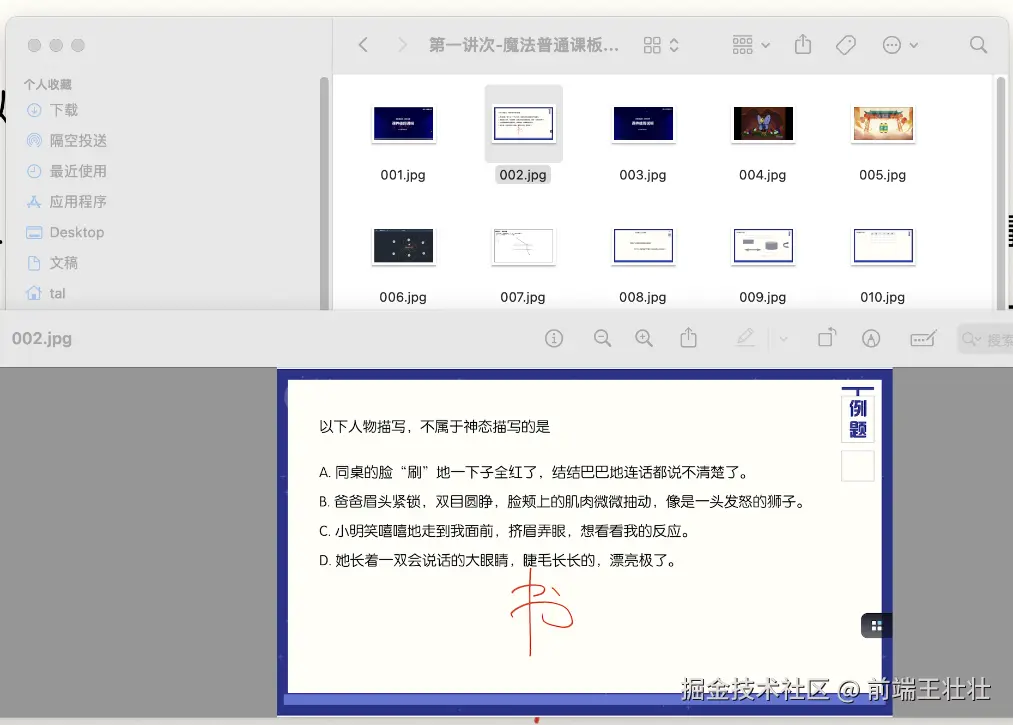

4、正确展示所有课件和笔记板书、可重复保存

到此结束，各位彦祖 多嘴一句electron还是很强大的，他有着强大的生态系统、跨平台支持、强大的生态系统、多进程架构、高性能 还等什么呢彦祖，搞起来
