4+1视图模型

RUP（Rational Unified Process）采用了一种称为4+1视图模型的软件架构视图，用于描述和设计软件系统。这种模型由Philippe Kruchten提出，并已广泛应用于软件工程中。

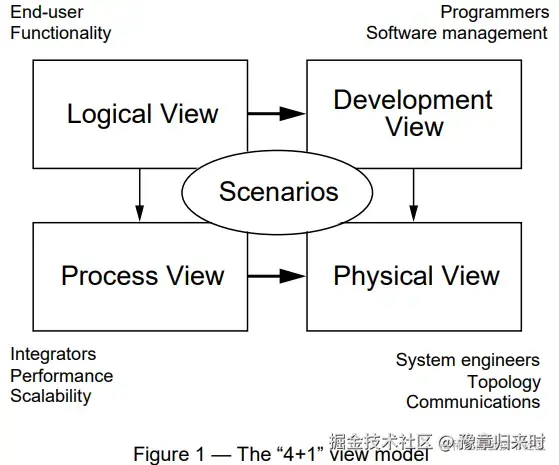

4+1视图模型概述

1. 逻辑视图（Logical View）

   • 目标：描述系统的功能需求和设计。
   • 内容：表示系统的关键类和对象及其关系。
   • 使用者：系统分析员和设计师，关注功能和对象交互。
   • UML图：类图、对象图、序列图、协作图等。

2. 开发视图（Development View）

   • 目标：描述软件的模块化结构。
   • 内容：表示系统的组件及其依赖关系。
   • 使用者：开发人员，关注软件组件的组织和管理。
   • UML图：组件图、包图等。

3. 过程视图（Process View）

   • 目标：描述系统的运行时行为和并发性。
   • 内容：表示系统的进程、线程及其交互。
   • 使用者：系统集成和性能工程师，关注系统的动态行为和性能。
   • UML图：活动图、序列图、通信图等。

4. 物理视图（Physical View）

   • 目标：描述系统的物理部署结构。
   • 内容：表示系统的硬件节点和软件部署。
   • 使用者：系统管理员和网络工程师，关注系统的物理配置和部署。
   • UML图：部署图、组件图等。

5. 场景视图（Scenario View，又称用例视图）

   • 目标：通过用例来描述系统的功能需求。
   • 内容：表示系统的用例和参与者，展示用户如何与系统交互。
   • 使用者：所有利益相关者，作为其他视图的验证和补充。
   • UML图：用例图。

总结

4+1视图模型通过逻辑视图、开发视图、过程视图和物理视图四个核心视图加上场景视图来全面描述系统的各个方面。它有助于团队成员从不同角度理解和设计系统，确保系统的功能、性能、可维护性和可扩展性。
