本篇记录工作上用relation-graph做关系图，官网realtion-graph GitHub stars 1.1k
关于图表，我就用过echarts做一些简单的图表，relation-graph没听说过（以下用rg代替）然后同事就把rg官网发给我让我熟悉熟悉，说有个功能模块要用rg重写一下。我：？？？😳然后接着开发方案就出来了，老板说想要这个图做的像天眼查那样，而且这个功能一旦做好应该是比较有亮点的一部分，客户反响会好。然后就跟后端一起开个会，说一下整个逻辑。初到公司不久，我就在想这个重要的功能应该让老人做吧，让一个新人还不懂rg岂不是...好了废话不多说，开做！
- 主要实现：根节点有集团标识，采用背景色蓝文字颜色为白色，集团下有多个公司，公司又有股东等，可以向上向下展开，部分公司采用背景色浅蓝文字黑色，部分公司边框为灰色，背景色白色，人边框采用橘色，线条显示百分比，用折线，颜色采用灰色，节点有右键菜单等...。一些判断字段就要和后端商量了，不过要放在节点的data里面，因为data是官方给你提供放自定义属性的地方保证你可以拿到
一、查阅官方文档
1，首先去官网看看，有很多现成的例子，几乎涵盖各种关系图了，使用和配置很详细，官网在线demo的代码都在github上，都有注释，点进去直接CV就能用，不过还得自己修改，毕竟需要的效果和demo还是有很大不同的，目前结合vue2，vue3，react都有，还可以在线配置（复杂的要收费）。
官网示例代码 vue2
<template>
<div>
<div style="height:calc(100vh - 50px);">
<RelationGraph ref="seeksRelationGraph" :options="graphOptions" :on-node-click="onNodeClick" :on-line-click="onLineClick" />
</div>
</div>
</template>
<script>
// relation-graph也支持在main.js文件中使用Vue.use(RelationGraph);这样，你就不需要下面这一行代码来引入了。
import RelationGraph from 'relation-graph'
export default {
name: 'Demo',
components: { RelationGraph },
data() {
return {
graphOptions: {
allowSwitchLineShape: true, //是否在工具栏中显示切换线条形状的按钮
allowSwitchJunctionPoint: true, //是否在工具栏中显示切换连接点位置的按钮
defaultJunctionPoint: 'border' //默认连接点
// 这里可以参考"Graph 图谱"中的参数进行设置
}
}
},
mounted() {
this.showSeeksGraph()
},
methods: {
showSeeksGraph() {
const __graph_json_data = {
rootId: 'a', //根节点id
//节点数据
nodes: [
{ id: 'a', text: 'A', borderColor: 'yellow' },
{ id: 'b', text: 'B', color: '#43a2f1', fontColor: 'yellow' },
{ id: 'c', text: 'C', nodeShape: 1, width: 80, height: 60 },
{ id: 'e', text: 'E', nodeShape: 0, width: 150, height: 150 }
],
//线条数据
lines: [
{ from: 'a', to: 'b', text: '关系1', color: '#43a2f1' },
{ from: 'a', to: 'c', text: '关系2' },
{ from: 'a', to: 'e', text: '关系3' },
{ from: 'b', to: 'e', color: '#67C23A' }
]
}
// 以上数据中的node和link可以参考"Node节点"和"Link关系"中的参数进行配置
this.$refs.seeksRelationGraph.setJsonData(__graph_json_data, (seeksRGGraph) => {
// Called when the relation-graph is completed 当关系图完成时调用
})
},
//节点点击事件
onNodeClick(nodeObject, $event) {
console.log('onNodeClick:', nodeObject)
},
//线条点击事件
onLineClick(lineObject, $event) {
console.log('onLineClick:', lineObject)
}
}
}
</script>

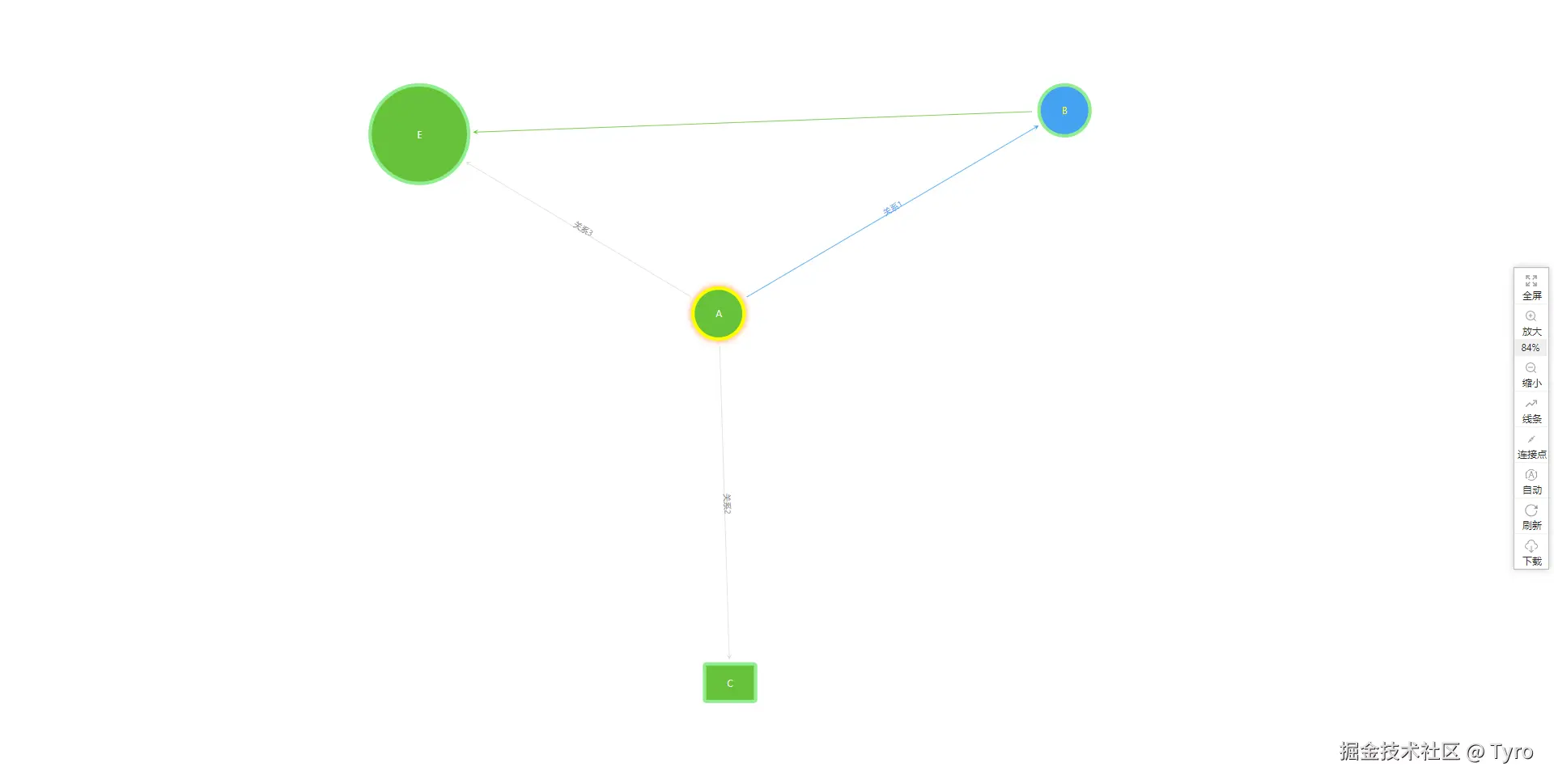

效果图
二、具体实现
2，当然我们需求不是这样，我们需求是类似股权架构图，去天眼查找一家企业看下样式和效果，最好是层级多一点的树状图，数据肯定是要调接口，因为官网示例数据为一个node，一个line,所以暂定后端返回数据格式为node:[...],line:[...] 可以先让后端返回一些数据或者自己模拟一下数据调整样式，（这个样式是真不好调😭） 由于默认样式调整完之后还是不太好看，所以当时就想着在节点上盖一层，与原本节点宽高保持一致，而且节点中间的内容还不同，样式直接给盖着的这层加，然后再根据字段判断，而且需要动态绑定，注意，节点展开那个小圆圈➕样式是跟着默认节点样式的
3，节点右键菜单官网也有对应例子，也就是使用插槽 ,主要代码如下
<template>
<div>
<div ref="myPage" style="height:calc(100vh - 50px);" @click="isShowNodeMenuPanel = false">
<RelationGraph ref="seeksRelationGraph" :options="graphOptions">
<div slot="node" slot-scope="{node}">这里通过node.data.xxx就可以拿到自定义属性</div>
</RelationGraph>
</div>
<div v-show="isShowNodeMenuPanel" :style="{left: nodeMenuPanelPosition.x + 'px', top: nodeMenuPanelPosition.y + 'px' }" style="z-index: 999;padding:10px;background-color: #ffffff;border:#eeeeee solid 1px;box-shadow: 0px 0px 8px #cccccc;position: absolute;">
<div style="line-height: 25px;padding-left: 10px;color: #888888;font-size: 12px;">对这个节点进行操作：</div>
<div class="c-node-menu-item" @click.stop="doAction('操作1')">操作1</div>
<div class="c-node-menu-item" @click.stop="doAction('操作1')">操作2</div>
<div class="c-node-menu-item" @click.stop="doAction('操作1')">操作3</div>
<div class="c-node-menu-item" @click.stop="doAction('操作1')">操作4</div>
</div>
</div>
</template>
<script>
export default{
methods:{
showNodeMenus(nodeObject, $event) {
this.currentNode = nodeObject;
const _base_position = this.$refs.myPage.getBoundingClientRect();
console.log('showNodeMenus:', $event, _base_position);
this.isShowNodeMenuPanel = true;
this.nodeMenuPanelPosition.x = $event.clientX - _base_position.x;
this.nodeMenuPanelPosition.y = $event.clientY - _base_position.y;
},
doAction(actionName) {
this.$notify({
title: '提示',
message: '对节点【' + this.currentNode.text + '】进行了：' + actionName,
type: 'success'
});
this.isShowNodeMenuPanel = false;
}
}
}
</script>
三、整体效果图
4，整体最后再完善一下功能，调整样式，就差不多了，最终效果图
