引言
Stable Diffusion作为目前最流行的开源生图模型之一，良好的生成效果和较低的硬件要求让他在开源社区取得了广泛应用。本文将深入解析Stable Diffusion的模型架构，帮助更好地理解其工作原理。

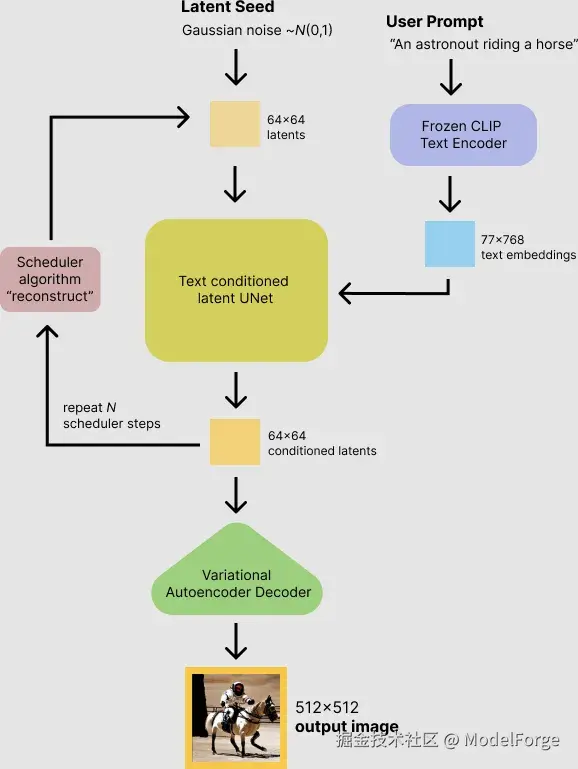

生图流程
1、通过TextEncoder得到text embedding注入context
2、随机噪声得到隐变量latent
3、编码时间步到time embedding
4、迭代经过unet，条件判断符合后输出到VAE
5、VAE解码输出普通图像
核心组件
1、VAE（变分自编码器）
VAE在StableDiffusion中的主要定位是重建和压缩图像，由编码、解码两个模块组成。
- 编码器，将原始图像 nchw 编码至潜空间 (n,4,64,64)
- 解码器，将潜空间图像解码至普通图像
2、Text Encoder（文本编码器）
TextEncoder负责将提示文本Prompt编码至文本潜空间（图1使用Clip Text Encoder），TextEmbedding作为单次U-Net Context，嵌入Transformer模块的Query，关联隐变量，指导图像扩散。
3、U-Net
U-Net作为StableDiffusion的核心组件，负责在潜空间对图像降噪推理。
U-Net架构
U-Net按输入输出，可以拆分为InputBlock，OuputBlock两部分，他们主要由ResBlock、AttentionBlock两部分构成。
我们查看U-Net源码，位置在 github.com:CompVis/stable-diffusion.git，ldm/modules/diffusionmodules/openaimodel.py

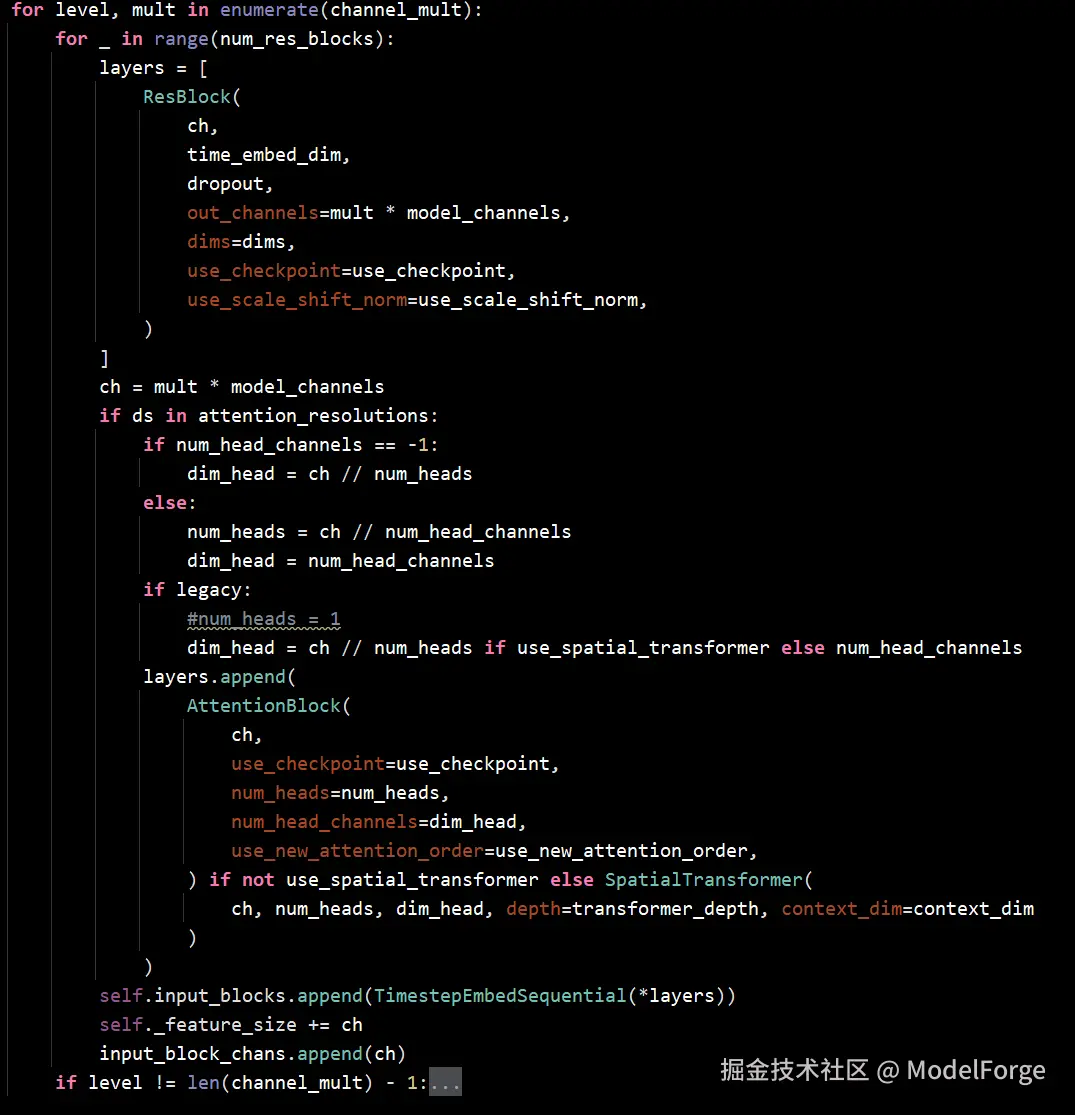

1、首先查看U-Net的InputBlock初始化，可以很直观地看到是一个循环迭代的架构。第二层循环内，首先插入ResBlock，然后根据状态插入AttentionBlock或者SpatialTransformer
2、其次，可以看到每一个input_block都会有一个时间步嵌入参数，作为ResBlock的输入，用于区分隐变量的层次，指导扩散。

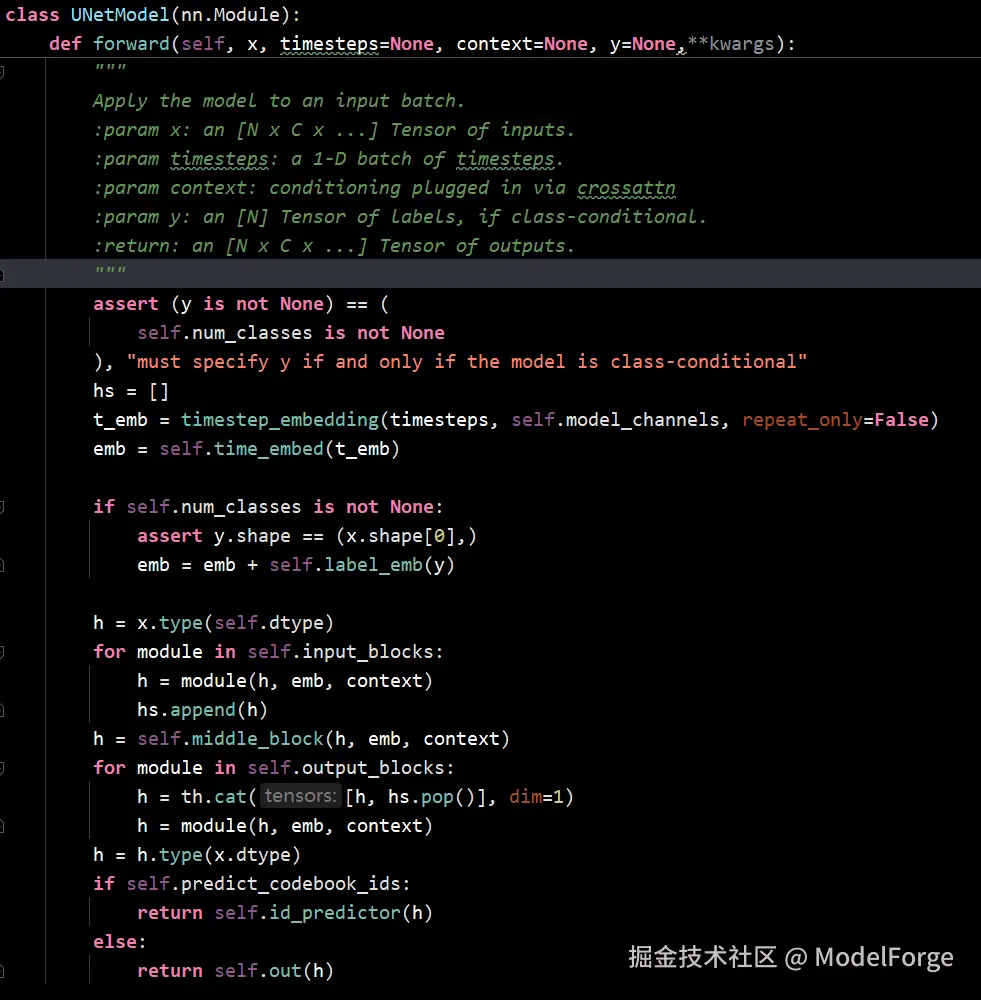

3、查看U-Net forward过程
1）输入x是隐变量latent，context是text embedding，y是类别条件（可选项）
2）求时间步嵌入矩阵
3）判断是否打开类别条件，如果开，则求类别emb，直接加到时间步embedding
4）定义module返回值数组hs，存入InputBlock的执行结果

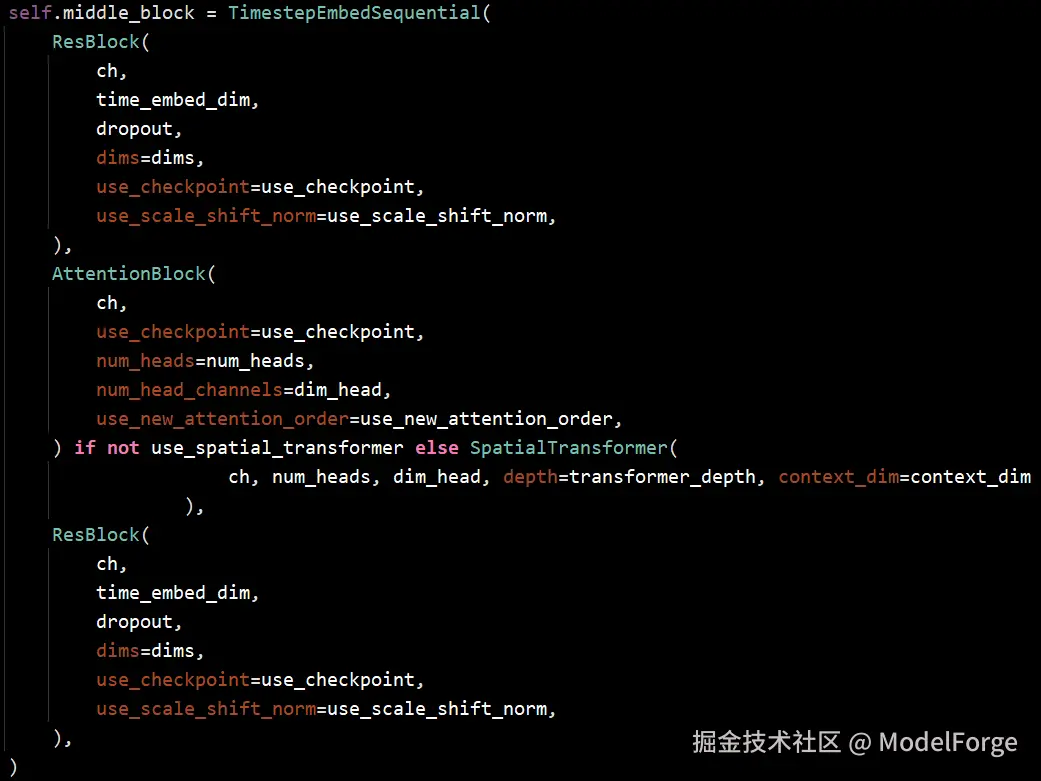

5）执行middle_block，并返回，middle_block包含了两个ResBlock，一个AttentionBlock
6）在output_block中，通过hs连接了input_block的中间输出，防止output_block过程中梯度消失

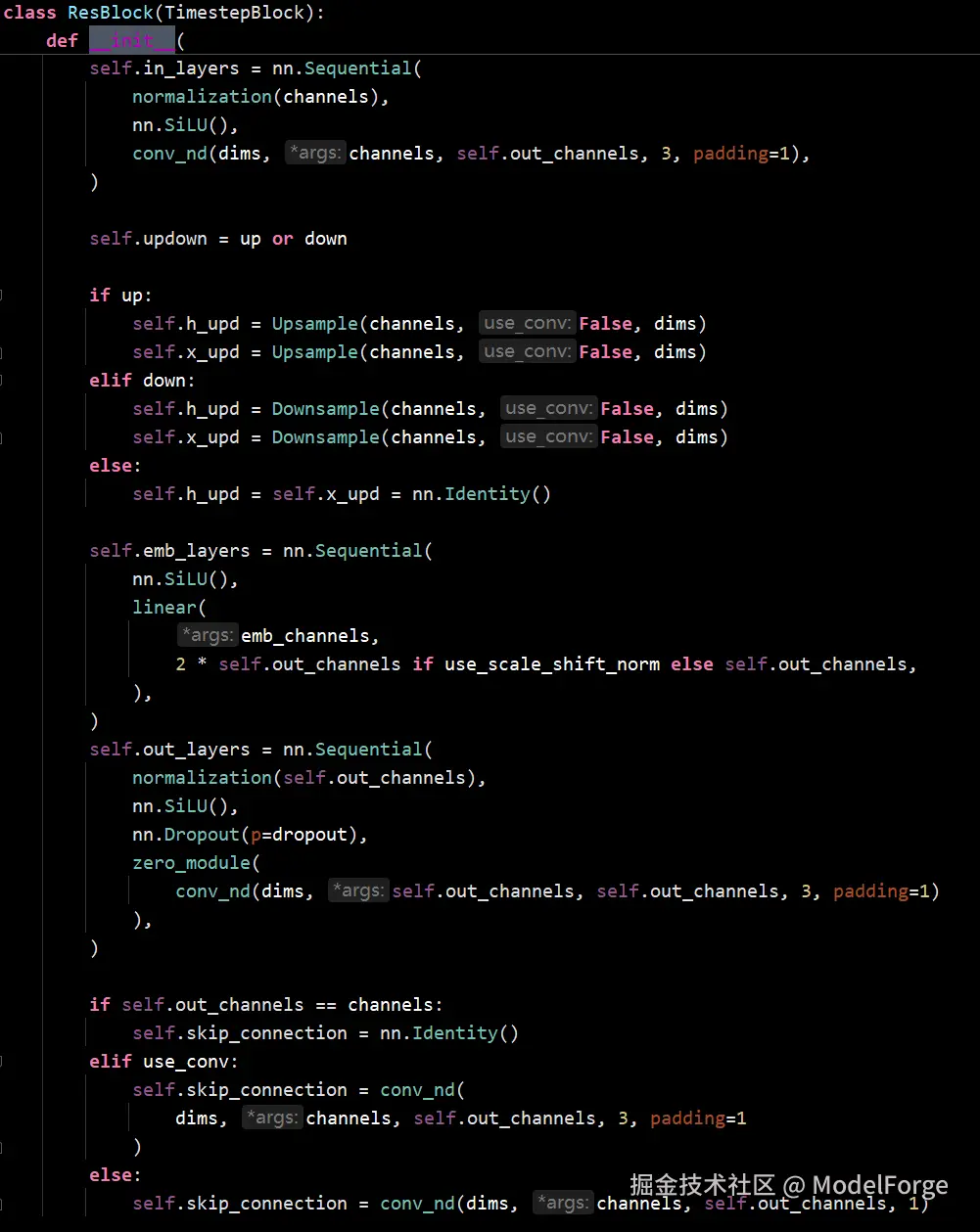

4、查看ResBlock
1）self.in_layers，顾名思义，是输入序列。先过normalization，再过激活，再走一个conv。
2）根据入参updown，选择上采样或者下采样，InputBlock属于下采样阶段，OutputBlock属于上采样阶段。
3）self.emb_layers，emb输入序列，先走一个激活，再做线性投影。
4）self.out_layers，输出序列，这里的zero_module是把conv_nd中的参数detach后置零，影响首次前向输出，不影响反向传播。

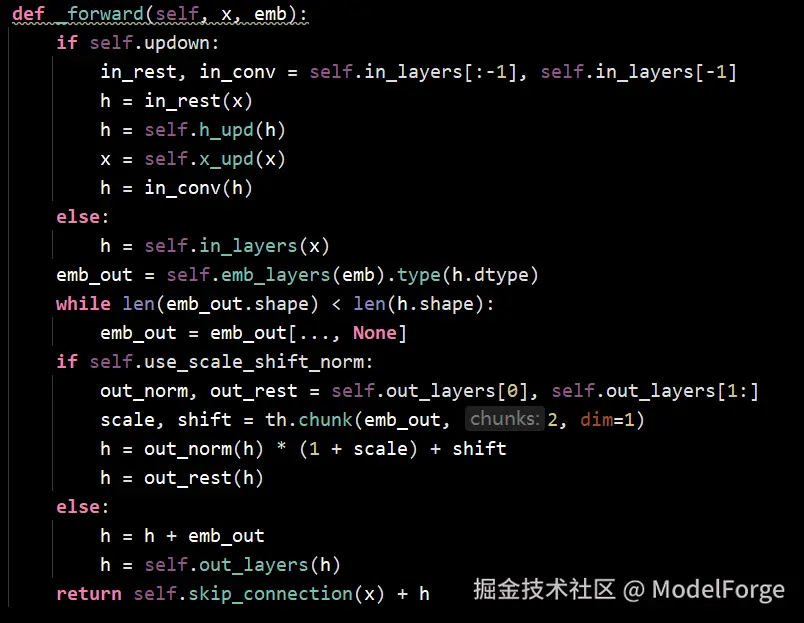

5、观察ResBlock forward过程
1）这里有两个输入，latent和时间步embedding
2）可以很清晰看到，emb_out是怎样被嵌入到hidden_state

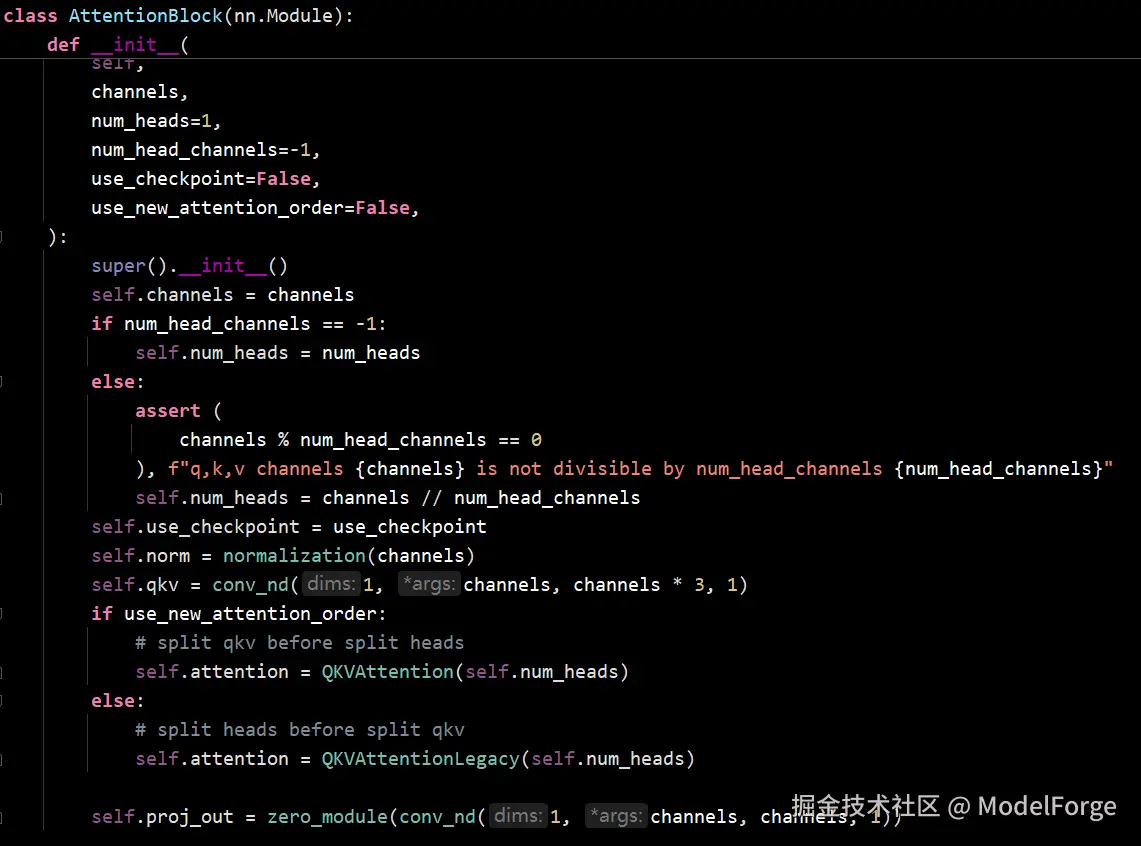

6、查看AttentionBlock
1）前置归一化
2）qkv投影用conv1*1代替了gemm
3）注意力计算self.attention

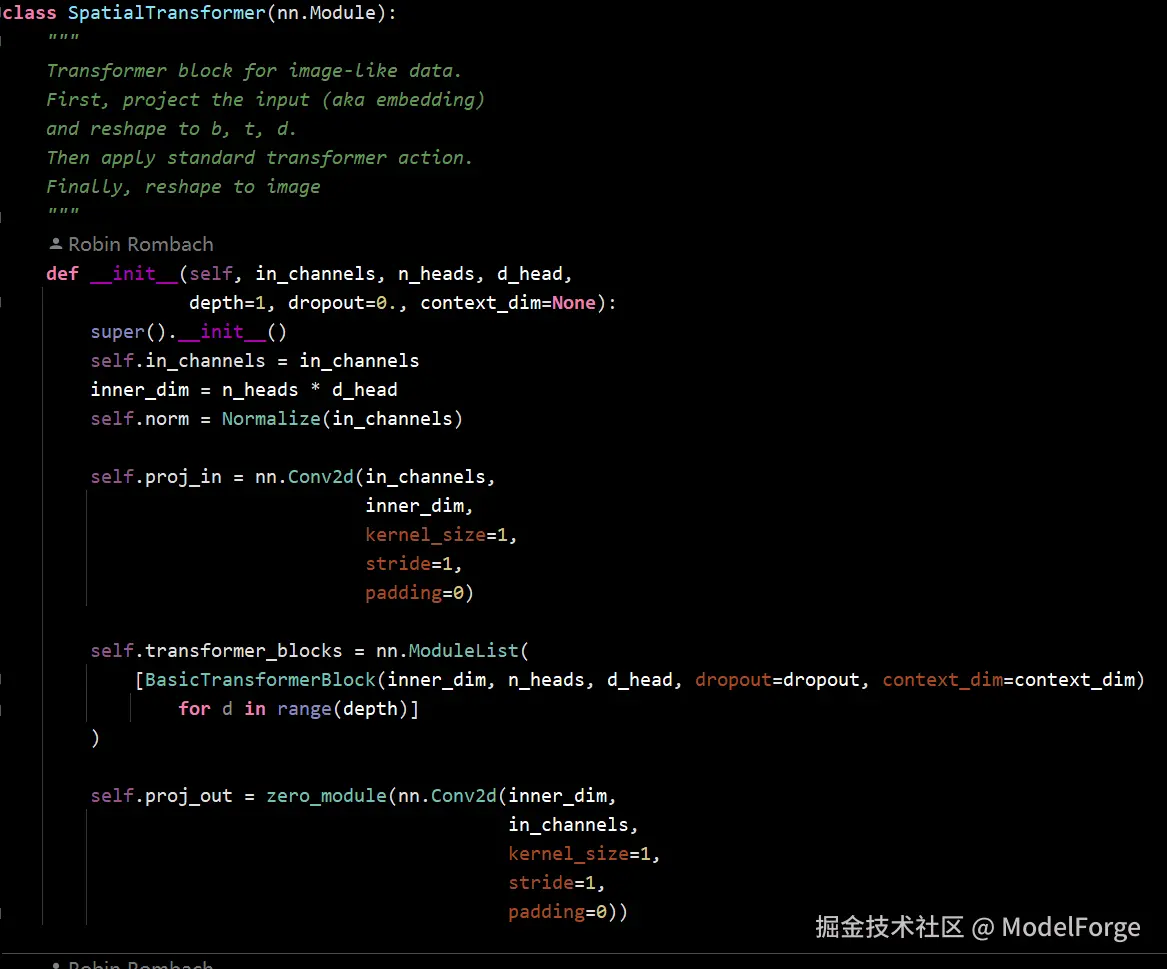

8、查看SpatialTransformer
1）这里的in_channels其实是attention的输入，n_heads是头的数量，d_head是单个头的维度
2）前置了norm，似乎最新的attention都有了前置norm
3）kernel_size为1的conv，功能就是gemm，做了一个输入投影，使输入符合attention的维度

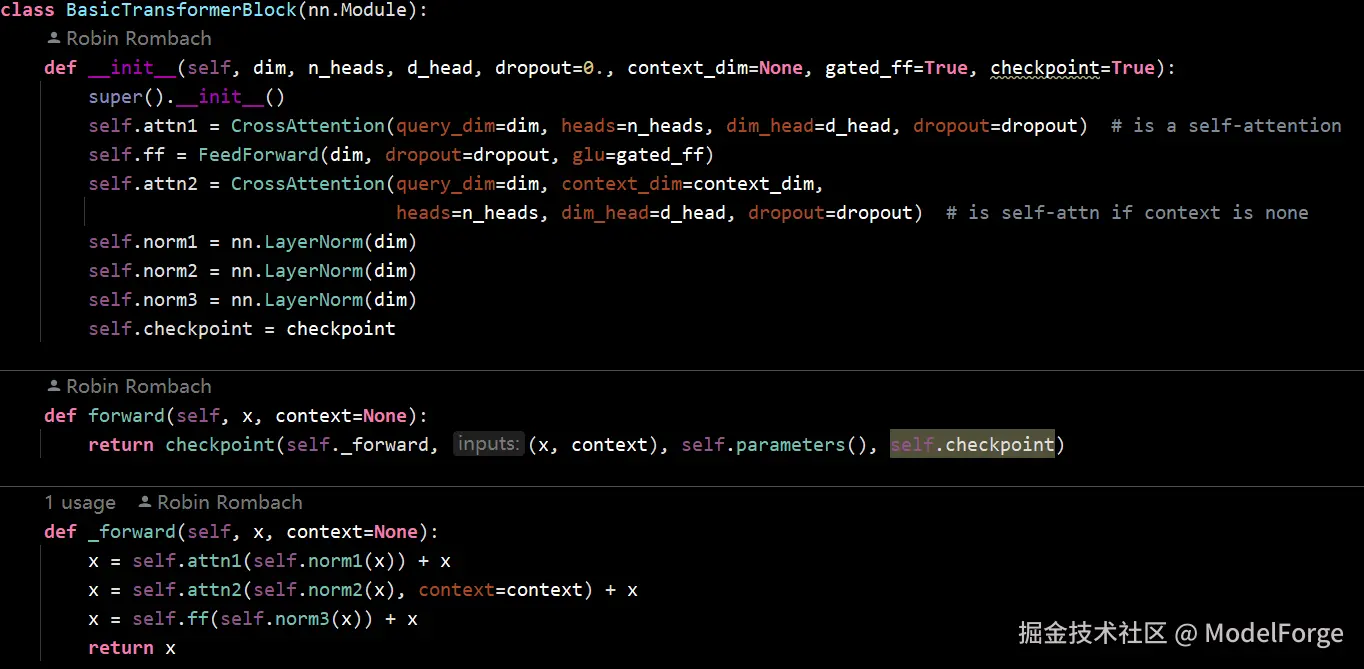

9、查看BasicTransformerBlock（这是SpatialTransformer的核心模块）
1）观察前向过程，先做了一次自注意力，用残差连接
2）再用自注意力的输出，以latent作为query，text_embedding作为key、value，做了一次cross_attention
3）最后走一个常规FFN后输出
总结
-
主要流程：
1）通过 Text Encoder (如CLIP、ChatGLM) 将文本转换为embedding注入context
2）从随机噪声生成初始latent隐变量
3）将时间步编码为time embedding
4）通过U-Net进行迭代降噪
5）最后用VAE将latent转换为最终图像 -
核心组件：
1）VAE：负责图像压缩和重建，包含编码器(图像→latent)和解码器(latent→图像)
2）Text Encoder：将prompt编码为文本embeddings
3）U-Net：核心降噪网络，包含：- Input/Output Block：由 ResBlock 和 Attention 模块组成
- 时间步embedding在ResBlock中注入
- SpatialTransformer中的BasicTransformerBlock通过cross-attention机制将文本特征与图像特征关联
-
特点：
1）在潜空间而不是像素空间进行扩散（基于性能，原图太大）
2）使用 cross-attention 机制实现文本引导
3）采用 U-Net 结构配合残差连接
