Java 数据结构——TreeMap
前面我们分别讲了Map接口的两个实现类HashMap和LinkedHashMap本章我们讲一下Map接口另一个重要的实现类TreeMap
TreeMap，虽然也是个 Map，但存在感太低了，导致TreeMap我只在面试之前学习一下，哈哈
TreeMap或许不如HashMap那么常用，但存在即合理，它也有自己的应用场景，TreeMap可以实现元素的自动排序
之前 LinkedHashMap 那篇文章里提到过了，HashMap 是无序的，所有有了 LinkedHashMap，加上了双向链表后，就可以保持元素的插入顺序或者访问顺序，那 TreeMap 呢，TreeMap 由红黑树实现，可以保持元素的自然顺序，这里指的是实现了 Comparable 接口的自然排序，或者是由Comparator定义的自定义排序，关于Comparable和Comparator可以查看深度剖析—Comparable和Comparator 和 一文掌握Comparator的数十种用法

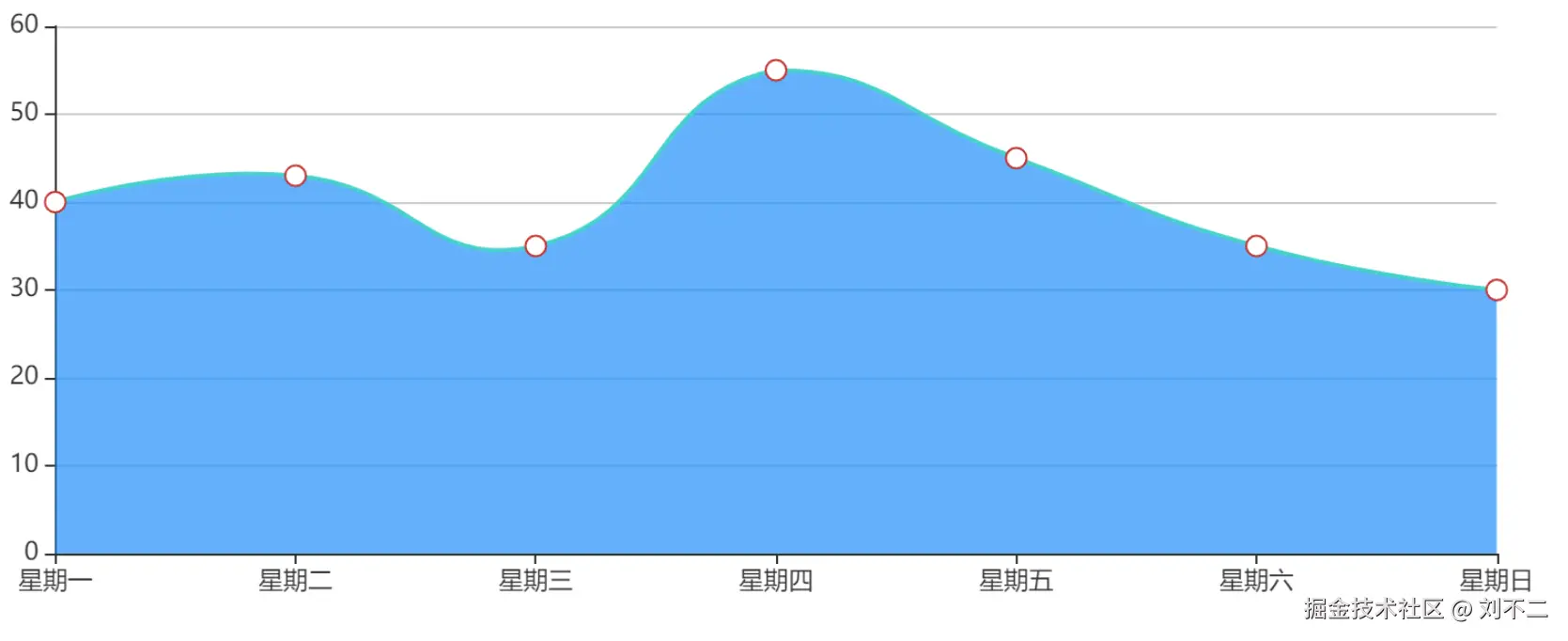

在开始之前我们先看一个例子，还是我们前面在学习LinkedHashMap 时引入的例子，我们想在页面展示一周内的消费变化情况，用echarts面积图进行展示。如下：
我们是借助LinkedHashMap维持了元素的插入顺序，然后我们就得到了想要的顺序，从星期一到星期日，但是这个要求我们的插入顺序就必须是我们想要的顺序，但是有时候我们不能做到这一点，例如周二是大促，数据量大对账系统还没有计算出来
public void test() {
LinkedHashMap<String, Integer> map = new LinkedHashMap<>();
map.put("星期一", 40);
map.put("星期三", 35);
// 对账系统在周三的时候才计算出来
map.put("星期二", 43);
map.put("星期四", 55);
map.put("星期五", 45);
map.put("星期六", 35);
map.put("星期日", 30);
for (Map.Entry<String, Integer> entry : map.entrySet()){
System.out.println("key: " + entry.getKey() + ", value: " + entry.getValue());
}
}
这个时候我们看看发生了什么,结果不对了
key: 星期一, value: 40
key: 星期三, value: 35
key: 星期二, value: 43
key: 星期四, value: 55
key: 星期五, value: 45
key: 星期六, value: 35
key: 星期日, value: 30
接下来我们看一下TreeMap 是能否满足我们的要求,这里我们对程序稍微改动一下，星期一 到星期日 依次用1到7代替，因为要根据key 进行排序,如果你不满意这个操作也可以重新键一个map 维护数字和日期的关系，等输出的时候再将数字替换成日期
@Test
public void test() {
TreeMap<String, Integer> map = new TreeMap<>();
map.put("1", 40);
map.put("3", 35);
// 对账系统在周三的时候才计算出来
map.put("2", 43);
map.put("4", 55);
map.put("5", 45);
map.put("6", 35);
map.put("7", 30);
System.out.println(map);
}
输出结果
key: 1, value: 40
key: 2, value: 43
key: 3, value: 35
key: 4, value: 55
key: 5, value: 45
key: 6, value: 35
key: 7, value: 30
1 . TreeMap概述
- TreeMap存储K-V键值对，通过红黑树（R-B tree）实现；
- TreeMap继承了NavigableMap接口，NavigableMap接口继承了SortedMap接口，可支持一系列的导航定位以及导航操作的方法，当然只是提供了接口，需要TreeMap自己去实现；
- TreeMap实现了Cloneable接口，可被克隆，实现了Serializable接口，可序列化；
- TreeMap因为是通过红黑树实现，红黑树结构天然支持排序，默认情况下通过Key值的自然顺序进行排序；
- TreeMap实现SortedMap接口，能够把它保存的记录根据键排序，默认是按键值的升序排序，也可以指定排序的比较器，当用Iterator遍历TreeMap时，得到的记录是排过序的。
- 如果使用排序的映射，建议使用TreeMap。在使用TreeMap时，key必须实现Comparable接口或者在构造TreeMap传入自定义的Comparator，否则会在运行时抛出java.lang.ClassCastException类型的异常。
- TreeMap中的元素默认按照keys的自然排序排列（对Integer来说，其自然排序就是数字的升序；对String来说，其自然排序就是按照字母表排序）
2. 红黑树回顾
红黑树（英语：Red–black tree）是一种自平衡的二叉查找树（Binary Search Tree又名二叉排序树，结构复杂，但却有着良好的性能，完成查找、插入和删除的时间复杂度均为 log(n)。

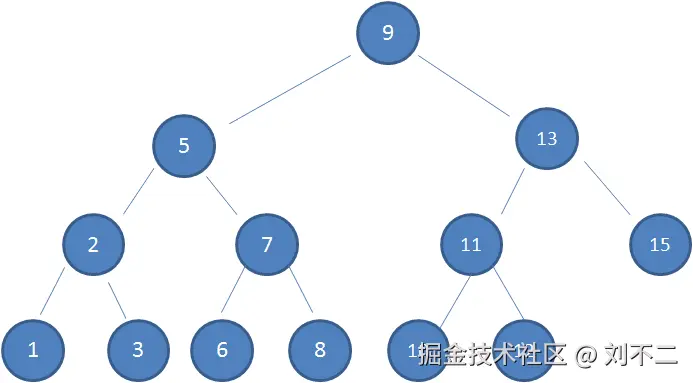

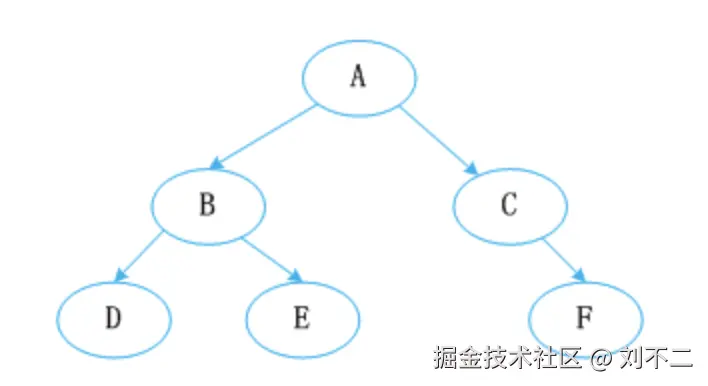

上图中这棵树，就是一颗典型的二叉查找树：
1）左子树上所有节点的值均小于或等于它的根结点的值。
2）右子树上所有节点的值均大于或等于它的根结点的值。
3）左、右子树也分别为二叉查找树。

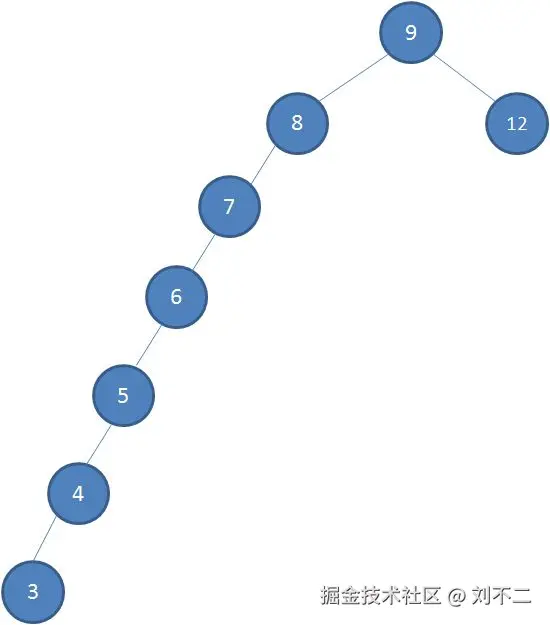

不过，二叉查找树有一个不足，就是容易变成瘸子，就是一侧多，一侧少，就像下图这样
查找的效率就要从 log(n) 变成 o(n) 了，对吧？必须要平衡一下，于是就有了平衡二叉树，左右两个子树的高度差的绝对值不超过 1，就像下图这样：

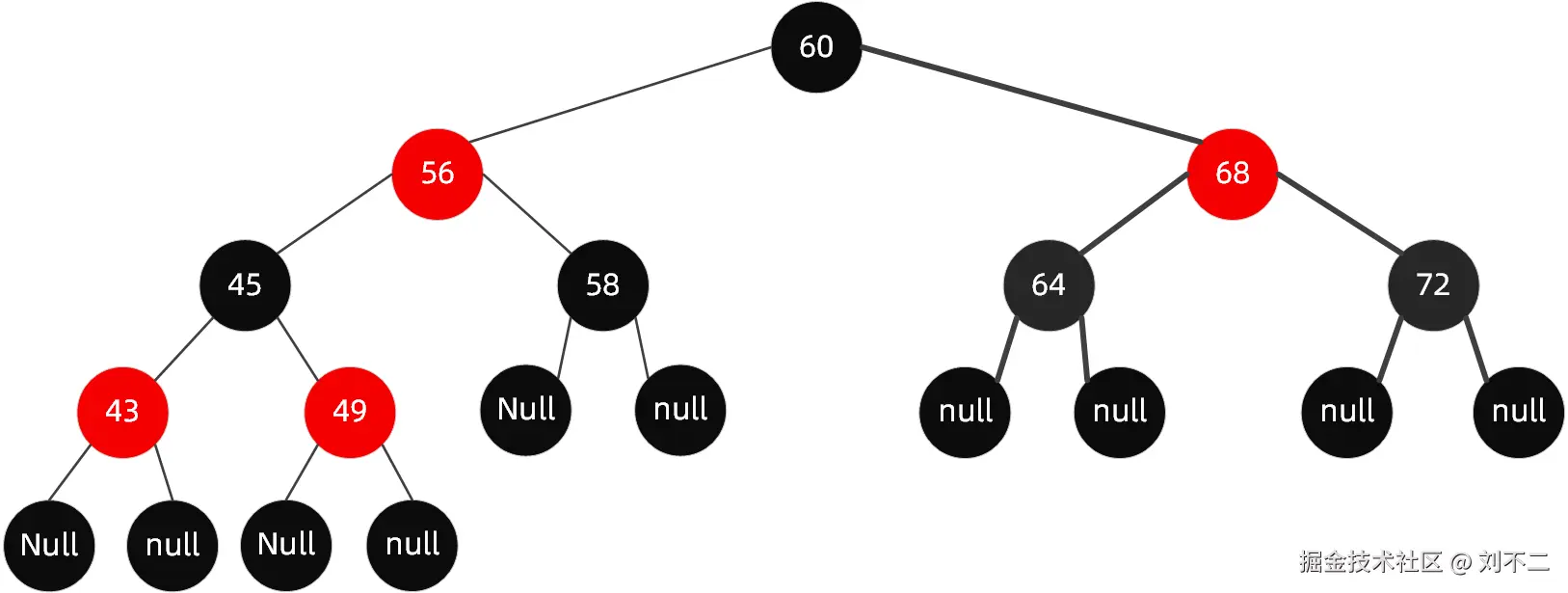

因为TreeMap的存储结构是红黑树，我们回顾一下红黑树的特点以及基本操作，红黑树的原理可参考深度剖析数据结构—红黑树。下图为典型的红黑树：
红黑树规则特点：
- 节点分为红色或者黑色；
- 根节点必为黑色；
- 叶子节点都为黑色，且为null；
- 连接红色节点的两个子节点都为黑色（红黑树不会出现相邻的红色节点）；
- 从任意节点出发，到其每个叶子节点的路径中包含相同数量的黑色节点；
- 新加入到红黑树的节点为红色节点；
红黑树自平衡基本操作：
- 变色：在不违反上述红黑树规则特点情况下，将红黑树某个node节点颜色由红变黑，或者由黑变红；

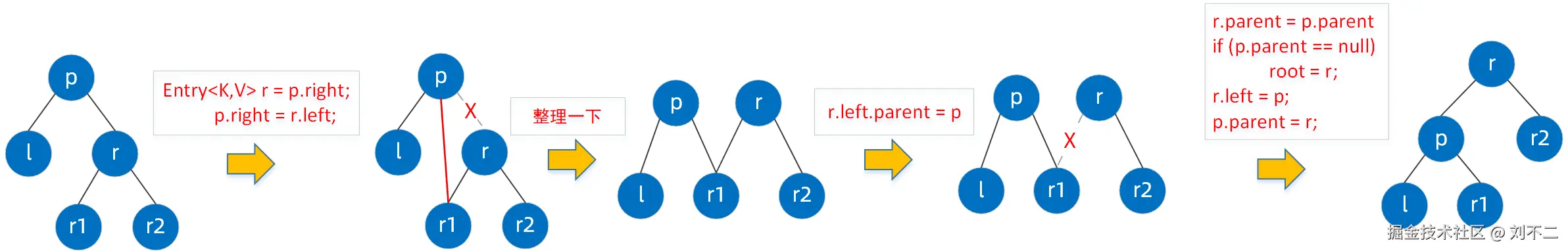

- 左旋：逆时针旋转两个节点，让一个节点被其右子节点取代，而该节点成为右子节点的左子节点
- 右旋：顺时针旋转两个节点，让一个节点被其左子节点取代，而该节点成为左子节点的右子节点
3. TreeMap 的说明书
/**
* A Red-Black tree based {@link NavigableMap} implementation. The map is sorted according to the {@linkplain Comparable natural ordering} of its keys, or by a {@link Comparator} provided at map
* creation time, depending on which constructor is used.
* 基于NavigableMap实现的红黑树，这个map按照key 的自然顺序或者是Map 被创建的时候提供的Comparator进行排序，排序的方式取决于用的是那个构造方法
* <p>This implementation provides guaranteed log(n) time cost for the {@code containsKey}, {@code get}, {@code put} and {@code remove} operations.
* 这个实现保证了containsKey，get，put，remove 方法都是log(n) 的时间复杂度
* Algorithms are adaptations of those in Cormen, Leiserson, and Rivest's <em>Introduction to Algorithms</em>.
* 红黑树的实现是对 Cormen, Leiserson和Rivest 算法的改进
* <p>Note that the ordering maintained by a tree map, like any sorted map, and whether or not an explicit comparator is provided,
* 需要注意的是tree map 维护的顺序和任何sorted map一样，无论是否提供显式比较器，
* must be <em>consistent with {@code equals}</em> if this sorted map is to correctly implement the {@code Map} interface.
* 如果这个TreeMap要正确的实现Map 接口，则需要和equals 方法保持一致，
* (See {@code Comparable} or {@code Comparator} for a precise definition of <em>consistent with equals</em>.)
* 查看Comparable或者Comparator来查看与equals保持一致的定义
* This is so because the {@code Map} interface is defined in terms of the {@code equals} operation,
* 这个也是因为Map 接口是根据equals的操作定义的,
* but a sorted map performs all key comparisons using its {@code compareTo} (or {@code compare}) method, so two keys that are deemed equal by this method are, from the standpoint of the sorted map, equal.
* 但是sorted map 执行key 的compareTo或者compare 方法来进行key 的比较，因此，从sorted map的角度来看，这个方法认为相等的两个键是相等的
* The behavior of a sorted map <em>is</em> well-defined even if its ordering is inconsistent with {@code equals}; it just fails to obey the general contract of the {@code Map} interface.
*
* <p><strong>Note that this implementation is not synchronized.</strong> If multiple threads access a map concurrently, and at least one of the
* threads modifies the map structurally, it <em>must</em> be synchronized externally. (A structural modification is any operation that adds or
* deletes one or more mappings; merely changing the value associated with an existing key is not a structural modification.) This is
* typically accomplished by synchronizing on some object that naturally encapsulates the map.
* If no such object exists, the map should be "wrapped" using the
* {@link Collections#synchronizedSortedMap Collections.synchronizedSortedMap}
* method. This is best done at creation time, to prevent accidental
* unsynchronized access to the map: <pre>
* SortedMap m = Collections.synchronizedSortedMap(new TreeMap(...));</pre>
* 这一段是讲TreeMap 不是线程安全的，如果你需要在多线程环境中使用，可以通过对一个object 对象加锁，如果你找不到这个样的对象，你可以使用它的包装类，调用方法是 SortedMap m = Collections.synchronizedSortedMap(new TreeMap(...))
* 由于这一段我们在前面将其他集合的时候，已经翻译了很多遍了，所以在这里就简要说一下，没有逐字逐句的翻译
* <p>The iterators returned by the {@code iterator} method of the collections
* returned by all of this class's "collection view methods" are
* <em>fail-fast</em>: if the map is structurally modified at any time after
* the iterator is created, in any way except through the iterator's own
* {@code remove} method, the iterator will throw a {@link
* ConcurrentModificationException}. Thus, in the face of concurrent
* modification, the iterator fails quickly and cleanly, rather than risking
* arbitrary, non-deterministic behavior at an undetermined time in the future.
*
* <p>Note that the fail-fast behavior of an iterator cannot be guaranteed
* as it is, generally speaking, impossible to make any hard guarantees in the
* presence of unsynchronized concurrent modification. Fail-fast iterators
* throw {@code ConcurrentModificationException} on a best-effort basis.
* Therefore, it would be wrong to write a program that depended on this
* exception for its correctness: <em>the fail-fast behavior of iterators
* should be used only to detect bugs.</em>
*上面的两段，前面的文章我们也翻译过了，可自行查看
* <p>All {@code Map.Entry} pairs returned by methods in this class and its views represent snapshots of mappings at the time they were
* produced. They do <strong>not</strong> support the {@code Entry.setValue} method. (Note however that it is possible to change mappings in the
* associated map using {@code put}.)
* 所有被TreeMap 中的方法和其视图 返回的Map.Entry 代表的是它们在创建是的快照，所以不支持使用 Entry.setValue(需要注意的实它们可以在对应的map 的put 方法中使用)
*
* @author Josh Bloch and Doug Lea
* @see Map
* @see HashMap
* @see Hashtable
* @see Comparable
* @see Comparator
* @see Collection
* @since 1.2
*/
public class TreeMap<K,V> extends AbstractMap<K,V> implements NavigableMap<K,V>, Cloneable, java.io.Serializable
{ ... ... }
4. TreeMap的主要内部构成
comparator
我们前面提到TreeMap是可以自动排序的，默认情况下comparator为null(例如无参构造)
这个时候按照key的自然顺序进行排序，然而并不是所有情况下都可以直接使用key的自然顺序，1 是key 的自然排序不满足我们的要求，2 key 没有实现Comparable 当然就没有自然排序一说了
所以有时候我们想让Map的自动排序按照我们自己的规则， 这个时候你就需要传递Comparator的实现类，然后由comparator来实现排序的逻辑
private final Comparator<? super K> comparator;
root
TreeMap的存储结构既然是红黑树，那么必然会有唯一的根节点，而root 就是TreeMap的根节点
private transient Entry<K,V> root;
size
Map中key-val对的数量，也即是红黑树中节点Entry的数量,现在很多集合都统一使用size 表示元素的多少了，而不像早期的java 版本中，你能看到各种各样表示大小的变量
private transient int size = 0;
modCount
/**
* 红黑树结构的调整次数
*/
private transient int modCount = 0;
Entry
上面的主要成员变量根节点root是Entry类的实体，我们来看一下Entry类的源码,和HashMap 一样，都要自己的实现，HahsMap 中加Node
static final class Entry<K,V> implements Map.Entry<K,V> {
//key,val是存储的原始数据
K key;
V value;
//定义了节点的左孩子
Entry<K,V> left;
//定义了节点的右孩子
Entry<K,V> right;
//通过该节点可以反过来往上找到自己的父亲
Entry<K,V> parent;
//默认情况下为黑色节点，可调整
boolean color = BLACK;
/**
* 构造器，使用key 和 value 以及parent 创建一个 黑色节点
*/
Entry(K key, V value, Entry<K,V> parent 创建一个 黑色节点) {
this.key = key;
this.value = value;
this.parent = parent;
}
/**
* 获取节点的key值
*/
public K getKey() {return key;}
/**
* 获取节点的value值
*/
public V getValue() {return value;}
/**
* 用新值替换当前值，并返回当前值
*/
public V setValue(V value) {
V oldValue = this.value;
this.value = value;
return oldValue;
}
/**
* 判断相等，类型一致且key-value 都相等
*/
public boolean equals(Object o) {
if (!(o instanceof Map.Entry))
return false;
Map.Entry<?,?> e = (Map.Entry<?,?>)o;
return valEquals(key,e.getKey()) && valEquals(value,e.getValue());
}
/**
* 计算hash 值
*/
public int hashCode() {
int keyHash = (key==null ? 0 : key.hashCode());
int valueHash = (value==null ? 0 : value.hashCode());
return keyHash ^ valueHash;
}
public String toString() {
return key + "=" + value;
}
}
Entry静态内部类实现了Map的内部接口Entry，提供了红黑树存储结构的java实现，通过left属性可以建立左子树，通过right属性可以建立右子树，通过parent可以往上找到父节点。

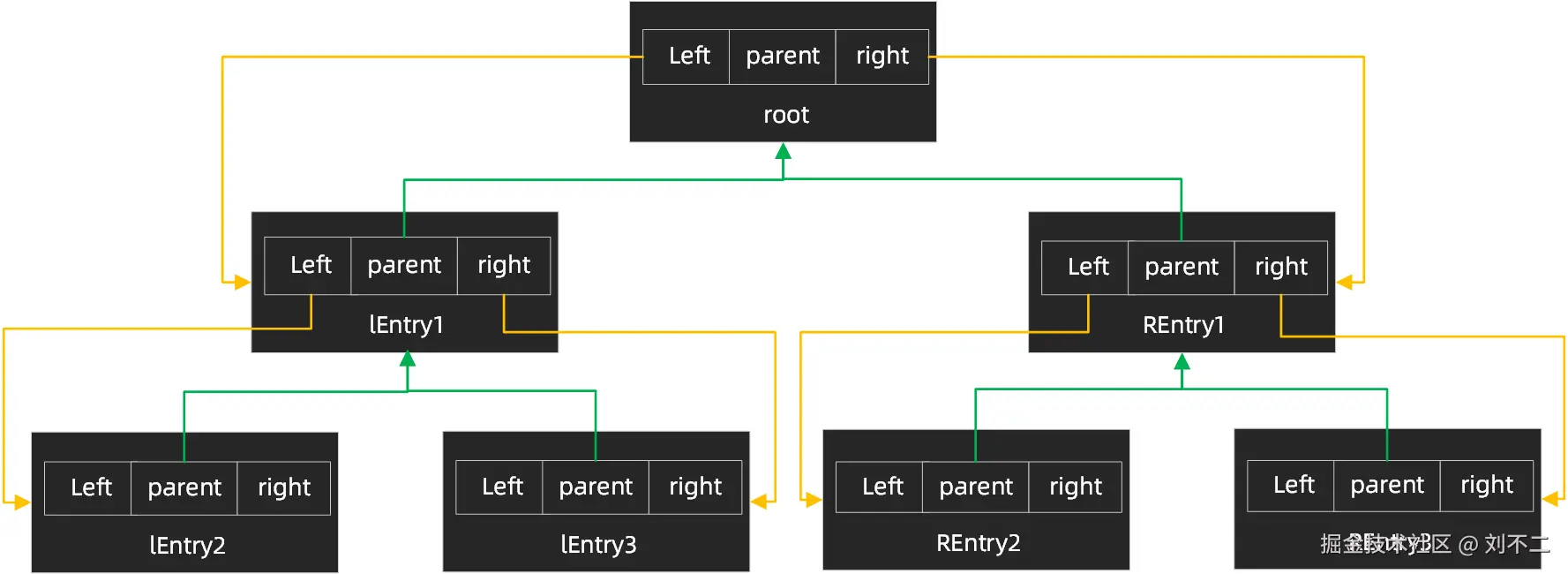

大体的实现结构图如下：
5. TreeMap构造函数
默认构造函数
默认构造函数，按照key的自然顺序排列
/**
* Constructs a new, empty tree map, using the natural ordering of its
* keys. All keys inserted into the map must implement the {@link
* Comparable} interface. Furthermore, all such keys must be
* <em>mutually comparable</em>: {@code k1.compareTo(k2)} must not throw
* a {@code ClassCastException} for any keys {@code k1} and
* {@code k2} in the map. If the user attempts to put a key into the
* map that violates this constraint (for example, the user attempts to
* put a string key into a map whose keys are integers), the
* {@code put(Object key, Object value)} call will throw a
* {@code ClassCastException}.
*/
public TreeMap() {
comparator = null;
}
指定 Comparator
传递Comparator具体实现，按照该实现的排序逻辑进行排序
/**
* Constructs a new, empty tree map, ordered according to the given
* comparator. All keys inserted into the map must be <em>mutually
* comparable</em> by the given comparator: {@code comparator.compare(k1,
* k2)} must not throw a {@code ClassCastException} for any keys
* {@code k1} and {@code k2} in the map. If the user attempts to put
* a key into the map that violates this constraint, the {@code put(Object
* key, Object value)} call will throw a
* {@code ClassCastException}.
*
* @param comparator the comparator that will be used to order this map.
* If {@code null}, the {@linkplain Comparable natural
* ordering} of the keys will be used.
*/
public TreeMap(Comparator<? super K> comparator) {
this.comparator = comparator;
}
基于Map 的创建
传递一个map实体构建TreeMap,按照默认规则排序
/**
* Constructs a new tree map containing the same mappings as the given
* map, ordered according to the <em>natural ordering</em> of its keys.
* All keys inserted into the new map must implement the {@link
* Comparable} interface. Furthermore, all such keys must be
* <em>mutually comparable</em>: {@code k1.compareTo(k2)} must not throw
* a {@code ClassCastException} for any keys {@code k1} and
* {@code k2} in the map. This method runs in n*log(n) time.
*
* @param m the map whose mappings are to be placed in this map
* @throws ClassCastException if the keys in m are not {@link Comparable},
* or are not mutually comparable
* @throws NullPointerException if the specified map is null
*/
public TreeMap(Map<? extends K, ? extends V> m) {
comparator = null;
putAll(m);
}
基于SortedMap 创建
传递一个map实体构建TreeMap,按照传递的map的排序规则进行排序
/**
* Constructs a new tree map containing the same mappings and
* using the same ordering as the specified sorted map. This
* method runs in linear time.
*
* @param m the sorted map whose mappings are to be placed in this map,
* and whose comparator is to be used to sort this map
* @throws NullPointerException if the specified map is null
*/
public TreeMap(SortedMap<K, ? extends V> m) {
comparator = m.comparator();
try {
buildFromSorted(m.size(), m.entrySet().iterator(), null, null);
} catch (java.io.IOException cannotHappen) {
} catch (ClassNotFoundException cannotHappen) {
}
}
二 常用方法
1. put方法

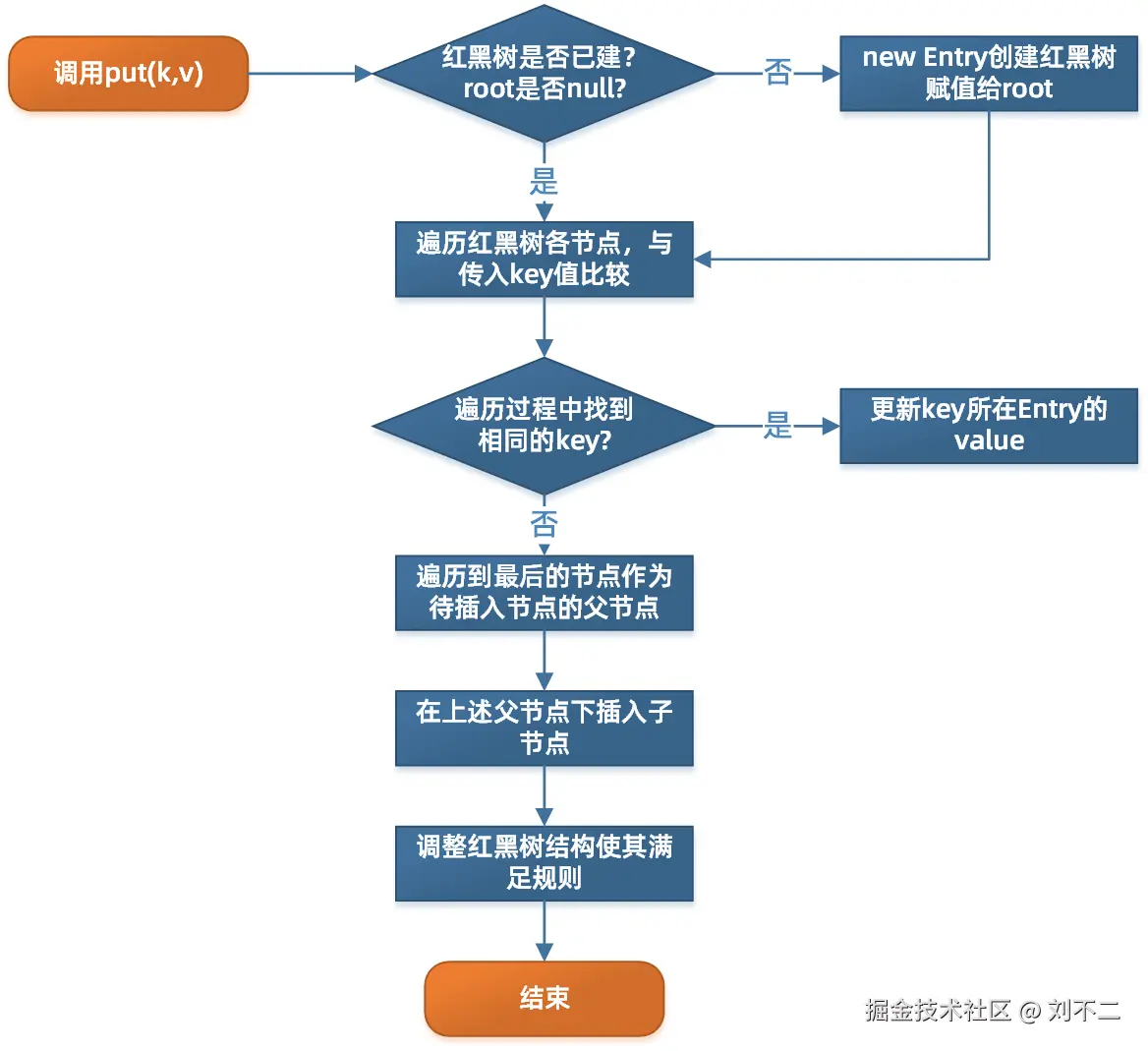

put方法为Map的核心方法，TreeMap的put方法大概流程如下：
我们来分析一下源码
/**
* Associates the specified value with the specified key in this map.
* If the map previously contained a mapping for the key, the old
* value is replaced.
* 将指定的值与该map 中的指定键相关联，如果该map以及包含了该key 的映射，则老的值将被替换
* @param key key with which the specified value is to be associated
* @param value value to be associated with the specified key
* @return the previous value associated with {@code key}, or {@code null} if there was no mapping for {@code key}.
* (A {@code null} return can also indicate that the map previously associated {@code null} with {@code key}.)
* 返回key 先前对应的value ，如果返回值是null 说明map 中不包含这样的映射或者说是key 先前对应的value 就是null
* @throws ClassCastException if the specified key cannot be compared with the keys currently in the map
* 如果要插入的key 不能和已经在map 中存在的key 比较则抛出 ClassCastException
* @throws NullPointerException if the specified key is null and this map uses natural ordering, or its comparator
* does not permit null keys 如果comparator不许null值，或者使用自然排序，则当key 为空的时候，抛出NullPointerException
*/
public V put(K key, V value) {
Entry<K,V> t = root;
/**
* 如果根节点都为null，还没建立起来红黑树，我们先new Entry并赋值给root把红黑树建立起来，这个时候红黑树中已经有一个节点了，同时修改操作+1。
* 创建的时候由于是root 节点，所以parent 是null
*/
if (t == null) {
// 类型检测，其实这个时候因为是第一个节点其实是不需要比较大小的，但是这里依然调用了这个方法，主要目的是为了检测key 的雷士是否合适
compare(key, key);
root = new Entry<>(key, value, null);
size = 1;
modCount++;
return null;
}
/**
* 如果节点不为null,定义一个cmp，这个变量用来进行二分查找时的比较；定义parent，是new Entry时必须要的参数
*/
int cmp;
Entry<K,V> parent;
// cpr表示有无自己定义的排序规则，分两种情况遍历执行
Comparator<? super K> cpr = comparator;
if (cpr != null) {
/**
* 从root节点开始遍历，通过二分查找逐步向下找
* 第一次循环：从根节点开始，这个时候parent就是根节点，然后通过自定义的排序算法
* cpr.compare(key, t.key)比较传入的key和根节点的key值，如果传入的key<root.key，那么
* 继续在root的左子树中找，从root的左孩子节点（root.left）开始：如果传入的key>root.key,
* 那么继续在root的右子树中找，从root的右孩子节点（root.right）开始;如果恰好key==root.key，
* 那么直接根据root节点的value值即可。
* 后面的循环规则一样，当遍历到的当前节点作为起始节点，逐步往下找
*
* 需要注意的是：这里并没有对key是否为null进行判断，建议自己的实现Comparator时应该要考虑在内
*/
do {
parent = t;
cmp = cpr.compare(key, t.key);
if (cmp < 0)
t = t.left;
else if (cmp > 0)
t = t.right;
else
return t.setValue(value);
} while (t != null);
}
else {
//从这里看出，当默认排序时，key值是不能为null的
if (key == null)
throw new NullPointerException();
@SuppressWarnings("unchecked")
Comparable<? super K> k = (Comparable<? super K>) key;
//这里的实现逻辑和上面一样，都是通过二分查找，就不再多说了
do {
parent = t;
cmp = k.compareTo(t.key);
if (cmp < 0)
t = t.left;
else if (cmp > 0)
t = t.right;
else
return t.setValue(value);
} while (t != null);
}
/**
* 能执行到这里，说明前面并没有找到相同的key,节点已经遍历到最后了，我们只需要new一个Entry放到
* parent下面即可，但放到左子节点上还是右子节点上，就需要按照红黑树的规则来。
*/
Entry<K,V> e = new Entry<>(key, value, parent);
if (cmp < 0)
parent.left = e;
else
parent.right = e;
/**
* 节点加进去了，并不算完，我们在前面红黑树原理章节提到过，一般情况下加入节点都会对红黑树的结构造成
* 破坏，我们需要通过一些操作来进行自动平衡处置，如【变色】【左旋】【右旋】
*/
fixAfterInsertion(e);
size++;
modCount++;
return null;
}
put方法源码中通过fixAfterInsertion(e)方法来进行自平衡处理，我们回顾一下插入时自平衡调整的逻辑，下表中看不懂的名词可以参考关于红黑树(R-B tree)原理，看这篇如何
| 无需调整 | 【变色】即可实现平衡 | 【旋转+变色】才可实现平衡 | |
|---|---|---|---|
| 情况1： | 当父节点为黑色时插入子节点 | 空树插入根节点，将根节点红色变为黑色 | 父节点为红色左节点，叔父节点为黑色，插入左子节点，那么通过【左左节点旋转】 |
| 情况2： | - | 父节点和叔父节点都为红色 | 父节点为红色左节点，叔父节点为黑色，插入右子节点，那么通过【左右节点旋转】 |
| 情况3： | - | - | 父节点为红色右节点，叔父节点为黑色，插入左子节点，那么通过【右左节点旋转】 |
| 情况4： | - | - | 父节点为红色右节点，叔父节点为黑色，插入右子节点，那么通过【右右节点旋转】 |
接下来我们看一看这个方法
private void fixAfterInsertion(Entry<K,V> x) {
//新插入的节点为红色节点
x.color = RED;
//我们知道父节点为黑色时，并不需要进行树结构调整，只有当父节点为红色时，才需要调整
while (x != null && x != root && x.parent.color == RED) {
//如果父节点是左节点，对应上表中情况1和情况2
if (parentOf(x) == leftOf(parentOf(parentOf(x)))) {
Entry<K,V> y = rightOf(parentOf(parentOf(x)));
//如果叔父节点为红色，对应于“父节点和叔父节点都为红色”，此时通过变色即可实现平衡
//此时父节点和叔父节点都设置为黑色，祖父节点设置为红色
if (colorOf(y) == RED) {
setColor(parentOf(x), BLACK);
setColor(y, BLACK);
setColor(parentOf(parentOf(x)), RED);
x = parentOf(parentOf(x));
} else {
//如果插入节点是黑色，插入的是右子节点，通过【左右节点旋转】（这里先进行父节点左旋）
if (x == rightOf(parentOf(x))) {
x = parentOf(x);
rotateLeft(x);
}
//设置父节点和祖父节点颜色
setColor(parentOf(x), BLACK);
setColor(parentOf(parentOf(x)), RED);
//进行祖父节点右旋（这里【变色】和【旋转】并没有严格的先后顺序，达成目的就行）
rotateRight(parentOf(parentOf(x)));
}
} else {
//父节点是右节点的情况
Entry<K,V> y = leftOf(parentOf(parentOf(x)));
//对应于“父节点和叔父节点都为红色”，此时通过变色即可实现平衡
if (colorOf(y) == RED) {
setColor(parentOf(x), BLACK);
setColor(y, BLACK);
setColor(parentOf(parentOf(x)), RED);
x = parentOf(parentOf(x));
} else {
//如果插入节点是黑色，插入的是左子节点，通过【右左节点旋转】（这里先进行父节点右旋）
if (x == leftOf(parentOf(x))) {
x = parentOf(x);
rotateRight(x);
}
setColor(parentOf(x), BLACK);
setColor(parentOf(parentOf(x)), RED);
//进行祖父节点左旋（这里【变色】和【旋转】并没有严格的先后顺序，达成目的就行）
rotateLeft(parentOf(parentOf(x)));
}
}
}
//根节点必须为黑色
root.color = BLACK;
}
源码中通过 rotateLeft 进行【左旋】，通过 rotateRight 进行【右旋】。都非常类似，我们就看一下【左旋】的代码，【左旋】规则如下：“逆时针旋转两个节点，让一个节点被其右子节点取代，而该节点成为右子节点的左子节点”。
private void rotateLeft(Entry<K,V> p) {
if (p != null) {
/**
* 断开当前节点p与其右子节点的关联，重新将节点p的右子节点的地址指向节点p的右子节点的左子节点
* 这个时候节点r没有父节点
*/
Entry<K,V> r = p.right;
p.right = r.left;
//将节点p作为节点r的父节点
if (r.left != null)
r.left.parent = p;
//将节点p的父节点和r的父节点指向同一处
r.parent = p.parent;
//p的父节点为null，则将节点r设置为root
if (p.parent == null)
root = r;
//如果节点p是左子节点，则将该左子节点替换为节点r
else if (p.parent.left == p)
p.parent.left = r;
//如果节点p为右子节点，则将该右子节点替换为节点r
else
p.parent.right = r;
//重新建立p与r的关系
r.left = p;
p.parent = r;
}
}
就算是看了上面的注释还是并不清晰，看下图你就懂了
2. get 方法
get方法是通过二分查找的思想，我们看一下源码
public V get(Object key) {
Entry<K,V> p = getEntry(key);
return (p==null ? null : p.value);
}
/**
* 从root节点开始遍历，通过二分查找逐步向下找
* 第一次循环：从根节点开始，这个时候parent就是根节点，然后通过k.compareTo(p.key)比较传入的key和
* 根节点的key值；
* 如果传入的key<root.key, 那么继续在root的左子树中找，从root的左孩子节点（root.left）开始；
* 如果传入的key>root.key, 那么继续在root的右子树中找，从root的右孩子节点（root.right）开始;
* 如果恰好key==root.key，那么直接根据root节点的value值即可。
* 后面的循环规则一样，当遍历到的当前节点作为起始节点，逐步往下找
*/
//默认排序情况下的查找
final Entry<K,V> getEntry(Object key) {
if (comparator != null)
return getEntryUsingComparator(key);
if (key == null)
throw new NullPointerException();
@SuppressWarnings("unchecked")
Comparable<? super K> k = (Comparable<? super K>) key;
Entry<K,V> p = root;
while (p != null) {
int cmp = k.compareTo(p.key);
if (cmp < 0)
p = p.left;
else if (cmp > 0)
p = p.right;
else
return p;
}
return null;
}
/**
* 从root节点开始遍历，通过二分查找逐步向下找
* 第一次循环：从根节点开始，这个时候parent就是根节点，然后通过自定义的排序算法
* cpr.compare(key, t.key)比较传入的key和根节点的key值，如果传入的key<root.key，那么
* 继续在root的左子树中找，从root的左孩子节点（root.left）开始：如果传入的key>root.key,
* 那么继续在root的右子树中找，从root的右孩子节点（root.right）开始;如果恰好key==root.key，
* 那么直接根据root节点的value值即可。
* 后面的循环规则一样，当遍历到的当前节点作为起始节点，逐步往下找
*/
//自定义排序规则下的查找
final Entry<K,V> getEntryUsingComparator(Object key) {
@SuppressWarnings("unchecked")
K k = (K) key;
Comparator<? super K> cpr = comparator;
if (cpr != null) {
Entry<K,V> p = root;
while (p != null) {
int cmp = cpr.compare(k, p.key);
if (cmp < 0)
p = p.left;
else if (cmp > 0)
p = p.right;
else
return p;
}
}
return null;
}
3. remove方法
remove方法可以分为两个步骤，先是找到这个节点，直接调用了上面介绍的getEntry(Object key)，这个步骤我们就不说了，直接说第二个步骤，找到后的删除操作。
public V remove(Object key) {
Entry<K,V> p = getEntry(key);
if (p == null)
return null;
V oldValue = p.value;
deleteEntry(p);
return oldValue;
}
通过deleteEntry(p)进行删除操作，删除操作的原理我们在前面已经讲过
- 删除的是根节点，则直接将根节点置为null;
- 待删除节点的左右子节点都为null，删除时将该节点置为null;
- 待删除节点的左右子节点有一个有值，则用有值的节点替换该节点即可；
- 待删除节点的左右子节点都不为null，则找前驱或者后继，将前驱或者后继的值复制到该节点中，然后删除前驱或者后继（前驱：左子树中值最大的节点，后继：右子树中值最小的节点）；
private void deleteEntry(Entry<K,V> p) {
modCount++;
size--;
//当左右子节点都不为null时，通过successor(p)遍历红黑树找到前驱或者后继
if (p.left != null && p.right != null) {
Entry<K,V> s = successor(p);
//将前驱或者后继的key和value复制到当前节点p中，然后删除节点s(通过将节点p引用指向s)
p.key = s.key;
p.value = s.value;
p = s;
}
Entry<K,V> replacement = (p.left != null ? p.left : p.right);
/**
* 至少有一个子节点不为null，直接用这个有值的节点替换掉当前节点，给replacement的parent属性赋值,给
* parent节点的left属性和right属性赋值，同时要记住叶子节点必须为null,然后用fixAfterDeletion方法
* 进行自平衡处理
*/
if (replacement != null) {
//将待删除节点的子节点挂到待删除节点的父节点上。
replacement.parent = p.parent;
if (p.parent == null)
root = replacement;
else if (p == p.parent.left)
p.parent.left = replacement;
else
p.parent.right = replacement;
p.left = p.right = p.parent = null;
/**
* p如果是红色节点的话，那么其子节点replacement必然为红色的，并不影响红黑树的结构
* 但如果p为黑色节点的话，那么其父节点以及子节点都可能是红色的，那么很明显可能会存在红色相连的情
* 况，因此需要进行自平衡的调整
*/
if (p.color == BLACK)
fixAfterDeletion(replacement);
} else if (p.parent == null) {//这种情况就不用多说了吧
root = null;
} else {
/**
* 如果p节点为黑色，那么p节点删除后，就可能违背每个节点到其叶子节点路径上黑色节点数量一致的规则，
* 因此需要进行自平衡的调整
*/
if (p.color == BLACK)
fixAfterDeletion(p);
if (p.parent != null) {
if (p == p.parent.left)
p.parent.left = null;
else if (p == p.parent.right)
p.parent.right = null;
p.parent = null;
}
}
}
操作的操作其实很简单，场景也不多，我们看一下删除后的自平衡操作方法fixAfterDeletion
private void fixAfterDeletion(Entry<K,V> x) {
/**
* 当x不是root节点且颜色为黑色时
*/
while (x != root && colorOf(x) == BLACK) {
/**
* 首先分为两种情况，当前节点x是左节点或者当前节点x是右节点，这两种情况下面都是四种场景,这里通过
* 代码分析一下x为左节点的情况，右节点可参考左节点理解，因为它们非常类似
*/
if (x == leftOf(parentOf(x))) {
Entry<K,V> sib = rightOf(parentOf(x));
/**
* 场景1：当x是左黑色节点，兄弟节点sib是红色节点
* 兄弟节点由红转黑，父节点由黑转红，按父节点左旋，
* 左旋后树的结构变化了，这时重新赋值sib，这个时候sib指向了x的兄弟节点
*/
if (colorOf(sib) == RED) {
setColor(sib, BLACK);
setColor(parentOf(x), RED);
rotateLeft(parentOf(x));
sib = rightOf(parentOf(x));
}
/**
* 场景2：节点x、x的兄弟节点sib、sib的左子节点和右子节点都为黑色时，需要将该节点sib由黑变
* 红，同时将x指向当前x的父节点
*/
if (colorOf(leftOf(sib)) == BLACK &&
colorOf(rightOf(sib)) == BLACK) {
setColor(sib, RED);
x = parentOf(x);
} else {
/**
* 场景3：节点x、x的兄弟节点sib、sib的右子节点都为黑色，sib的左子节点为红色时，
* 需要将sib左子节点设置为黑色，sib节点设置为红色，同时按sib右旋，再将sib指向x的
* 兄弟节点
*/
if (colorOf(rightOf(sib)) == BLACK) {
setColor(leftOf(sib), BLACK);
setColor(sib, RED);
rotateRight(sib);
sib = rightOf(parentOf(x));
}
/**
* 场景4：节点x、x的兄弟节点sib都为黑色，而sib的左右子节点都为红色或者右子节点为红色、
* 左子节点为黑色，此时需要将sib节点的颜色设置成和x的父节点p相同的颜色，
* 设置x的父节点为黑色，设置sib右子节点为黑色，左旋x的父节点p，然后将x赋值为root
*/
setColor(sib, colorOf(parentOf(x)));
setColor(parentOf(x), BLACK);
setColor(rightOf(sib), BLACK);
rotateLeft(parentOf(x));
x = root;
}
} else {//x是右节点的情况
Entry<K,V> sib = leftOf(parentOf(x));
if (colorOf(sib) == RED) {
setColor(sib, BLACK);
setColor(parentOf(x), RED);
rotateRight(parentOf(x));
sib = leftOf(parentOf(x));
}
if (colorOf(rightOf(sib)) == BLACK &&
colorOf(leftOf(sib)) == BLACK) {
setColor(sib, RED);
x = parentOf(x);
} else {
if (colorOf(leftOf(sib)) == BLACK) {
setColor(rightOf(sib), BLACK);
setColor(sib, RED);
rotateLeft(sib);
sib = leftOf(parentOf(x));
}
setColor(sib, colorOf(parentOf(x)));
setColor(parentOf(x), BLACK);
setColor(leftOf(sib), BLACK);
rotateRight(parentOf(x));
x = root;
}
}
}
setColor(x, BLACK);
}
当待操作节点为左节点时，上面描述了四种场景，而且场景之间可以相互转换，如deleteEntry后进入了场景1，经过场景1的一些列操作后，红黑树的结构并没有调整完成，而是进入了场景2，场景2执行完成后跳出循环，将待操作节点设置为黑色，完成。我们下面用图来说明一下四种场景帮助理解，当然大家最好自己手动画一下。

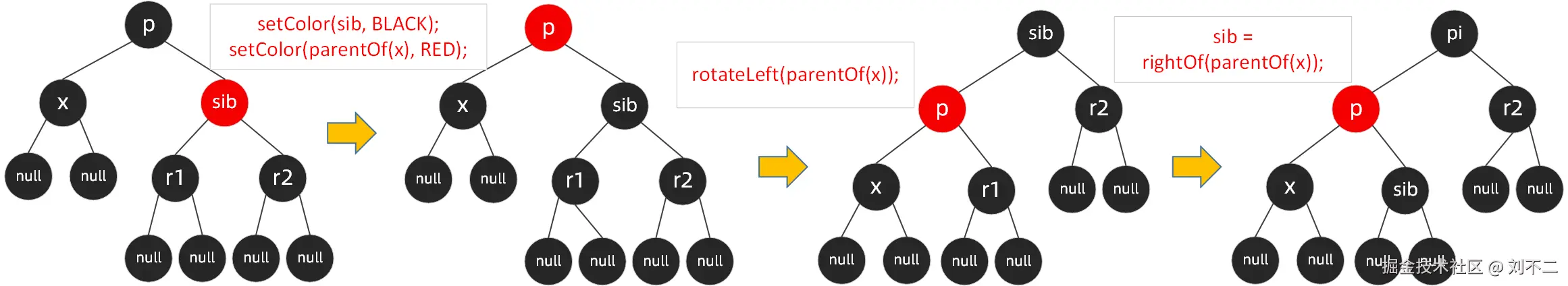

场景1：
当x是左黑色节点，兄弟节点sib是红色节点，需要兄弟节点由红转黑，父节点由黑转红，按父节点左旋，左旋后树的结构变化了，这时重新赋值sib，这个时候sib指向了x的兄弟节点。
但经过这一系列操作后，并没有结束，而是可能到了场景2，或者场景3和4

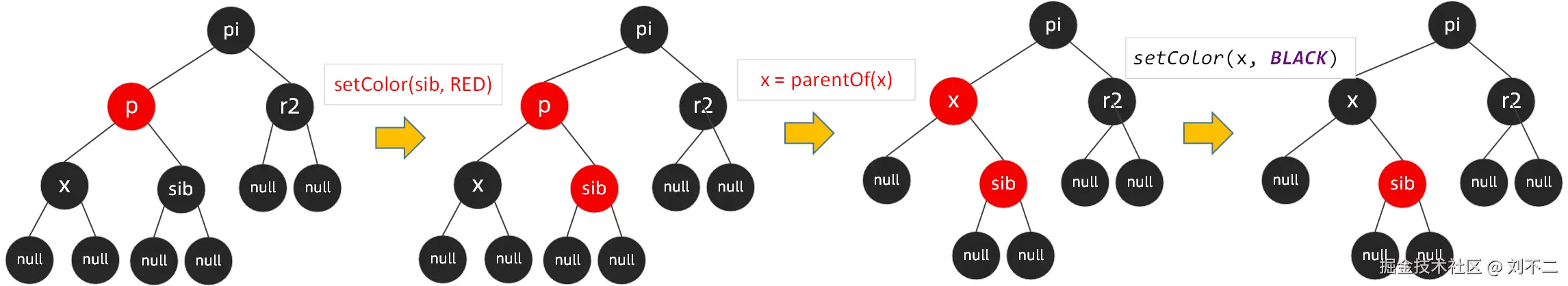

场景2：
节点x、x的兄弟节点sib、sib的左子节点和右子节点都为黑色时，需要将该节点sib由黑变红，同时将x指向当前x的父节点
经过场景2的一系列操作后，循环就结束了，我们跳出循环，将节点x设置为黑色，自平衡调整完成。

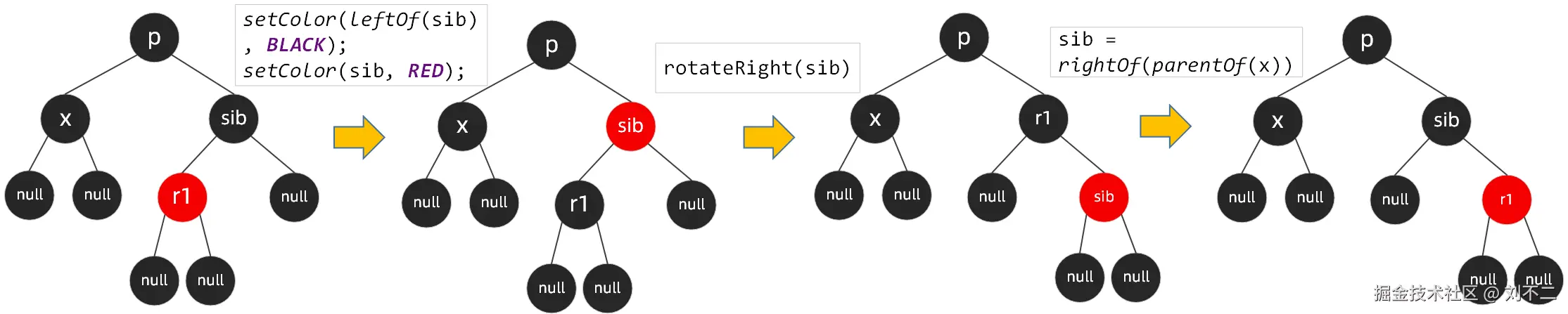

场景3：
节点x、x的兄弟节点sib、sib的右子节点都为黑色，sib的左子节点为红色时，需要将sib左子节点设置为黑色，sib节点设置为红色，同时按sib右旋，再将sib指向x的兄弟节点
并没有完，场景3的一系列操作后，会进入到场景4

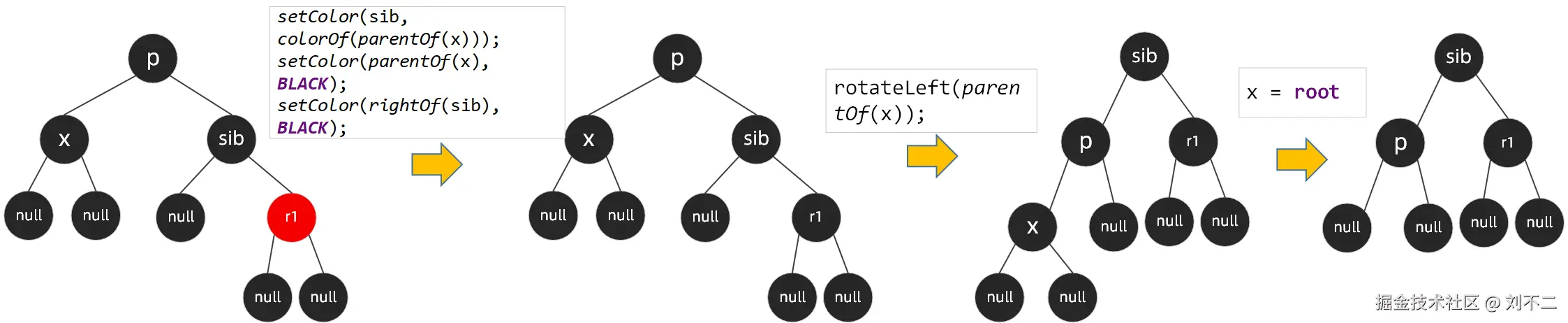

场景4：
节点x、x的兄弟节点sib都为黑色，而sib的左右子节点都为红色或者右子节点为红色、左子节点为黑色，此时需要将sib节点的颜色设置成和x的父节点p相同的颜色，设置x的父节点颜色为黑色，设置sib右孩子的颜色为黑色，左旋x的父节点p，然后将x赋值为root
四种场景讲完了，删除后的自平衡操作不太好理解，代码层面的已经弄明白了，但如果让我自己去实现的话，还是差了一些，还需要再研究。
4. 遍历
遍历比较简单，TreeMap的遍历可以使用map.values(), map.keySet()，map.entrySet()，map.forEach()，这里不再多说。
三 例子
自然顺序
默认情况下，TreeMap 是根据 key 的自然顺序排列的。比如说整数，就是升序，1、2、3、4、5,英文字就是 a、b、c、d、e，那汉字是什么呢？
@Test
public void testDefaultOrder() {
TreeMap<String, String> map = new TreeMap<String, String>();
map.put("d", "ddddd");
map.put("b", "bbbbb");
map.put("a", "aaaaa");
map.put("c", "ccccc");
System.out.println(map);
}
输出结果如下所示：
{a=aaaaa, b=bbbbb, c=ccccc, d=ddddd}
自定义排序
如果自然顺序不满足，那就可以在声明 TreeMap 对象的时候指定排序规则。
@Test
public void testDefineOrder() {
TreeMap<String, String> map = new TreeMap<String, String>(Comparator.reverseOrder());
map.put("d", "ddddd");
map.put("b", "bbbbb");
map.put("a", "aaaaa");
map.put("c", "ccccc");
System.out.println(map);
}
输出结果如下所示：
{d=ddddd, c=ccccc, b=bbbbb, a=aaaaa}
四. 总结
本文详细介绍了TreeMap的基本特点，并对其底层数据结构红黑树进行了回顾，同时讲述了其自动排序的原理，并从源码的角度结合红黑树图形对put方法、get方法、remove方法进行了讲解，最后简单提了一下遍历操作
