手写操作系统 - 10.基础显卡驱动

基础显卡控制

B站视频链接 - 【212.基础显卡驱动】

早期显卡的显示模式

1. CGA（Color Graphics Adapter）:

   1. 文本模式
      1. 40x25
      2. 80x25
   2. 图形模式
      1. 320x200

      最多支持16种颜色，但在实际显示中，最多可以同时显示4种颜色（4色模式）

      2. 640x200

2. VGA（Video Graphics Array）:

   1. 640x480（256色）
   2. 320x200（256色）

3. EGA（Enhanced Graphics Adapter）：

   1. 640x350（16色）
   2. 320x200（64色）

显卡控制寄存器

CRTC(Cathode Ray Tube Controller)

CGA使用的是MC6845芯片

• CRT地址寄存器: 0x3D4
• CRT数据寄存器: 0x3D5
• CRT光标位置: 高位0xE;低位0xF
• CRT显示起始位置: 高位0XC;低位0xD

CRTC寄存器参考

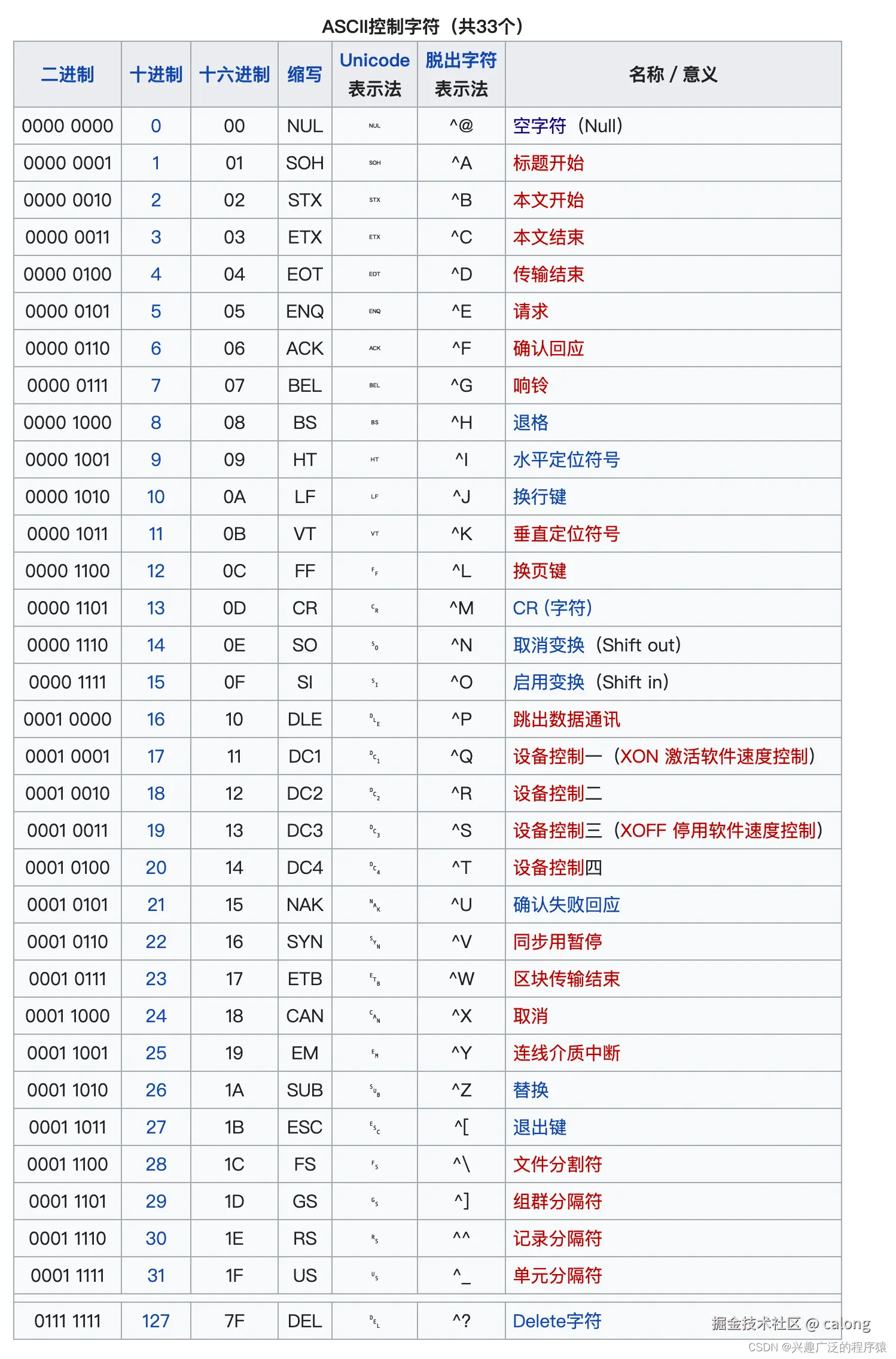

ASCII码表
