图解Stack数据结构设计与应用案例

肖哥弹架构
282 阅读4分钟


Stack 是 Java 中的一个类，它继承自 Vector 并实现了一个后进先出（LIFO）的栈数据结构。Stack 提供了基本的栈操作，如 push（入栈）、pop（出栈）、peek（查看栈顶元素）和 empty（检查栈是否为空）。由于 Stack 是基于 Vector 实现的，它是线程安全的，但在单线程环境中可能不如使用 Deque 实现的栈那样高效。Stack 通常用于实现算法和数据结构中的栈操作，以及在需要后进先出行为的场景中。

1、Stack

Stack 是一个后进先出（LIFO）的数据结构，通常使用数组或链表来实现。在 Java 中，Stack 类继承自 Vector，因此它是线程安全的。

设计思考：
  1. 需求场景：
    • 在编程中，经常需要一种数据结构来支持后进先出（LIFO）的操作，例如在算法实现中，如深度优先搜索、递归算法、函数调用栈等。
    • 适用于需要跟踪最近添加的元素，或者需要撤销操作的场景，如文本编辑器的撤销功能。
  2. 现有技术局限性：
    • 基本数组或固定大小的数据结构不支持 LIFO 操作，或者在进行这类操作时效率不高。
    • 需要一种数据结构能够快速地从一端添加和移除元素，同时能够轻松地检查栈顶元素。
  3. 技术融合：
    • Stack 融合了动态数组的概念和 LIFO 操作的特性，提供了一个可以动态增长和收缩的栈结构。
  4. 设计理念：
    • Stack 设计为一个简单的数据结构，它提供了一系列方法来支持 LIFO 操作，如 push（入栈）、pop（出栈）、peek（查看栈顶元素）和 isEmpty（检查栈是否为空）。
  5. 实现方式：
    • Stack 内部使用 Vector 来存储元素，由于 Vector 是同步的，Stack 也是线程安全的。Stack 定义了一系列方法来操作 Vector 的顶部元素，从而实现栈的操作。

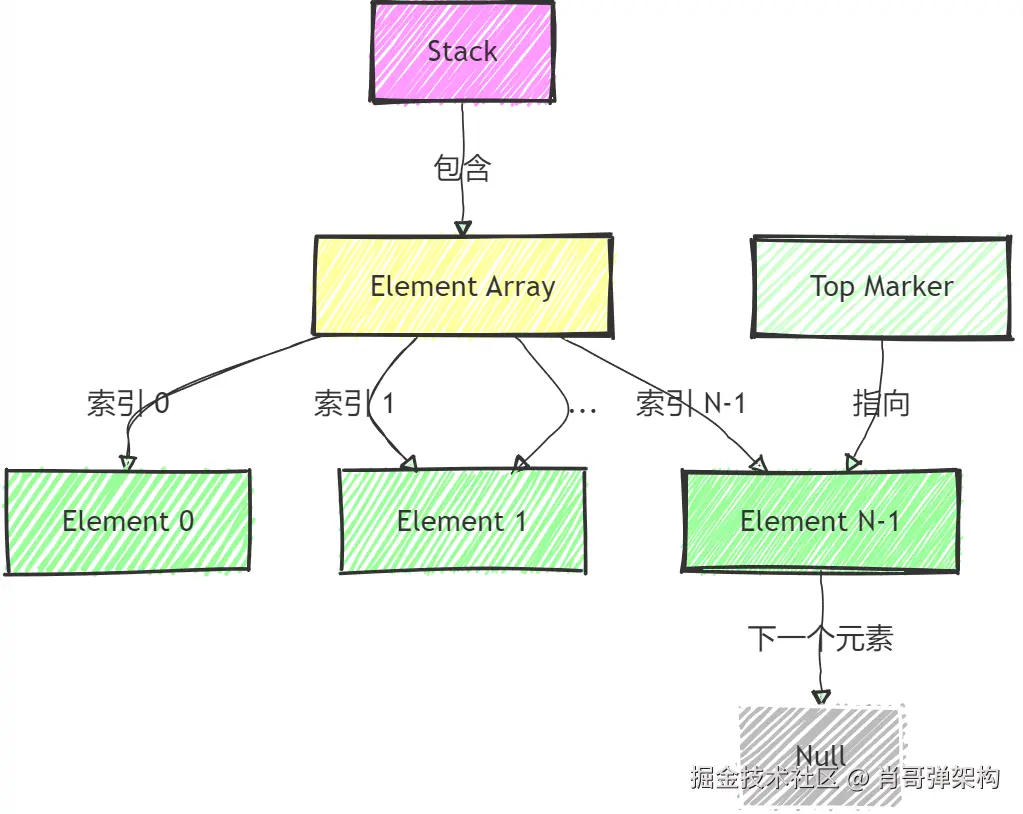

2、 数据结构


图说明：
  • Stack：表示 Stack 类的实例，是一个后进先出的数据结构。
  • Element Array：Stack 使用一个数组来存储栈中的元素。
  • Top Marker：表示栈顶的位置，指向数组中的最后一个元素，即栈顶元素。
  • Element 0, Element 1, ..., Element N-1：数组中的每个位置存储一个元素，这些元素可以是任意类型的对象。
  • Null：在数组的末尾，表示数组的当前大小。

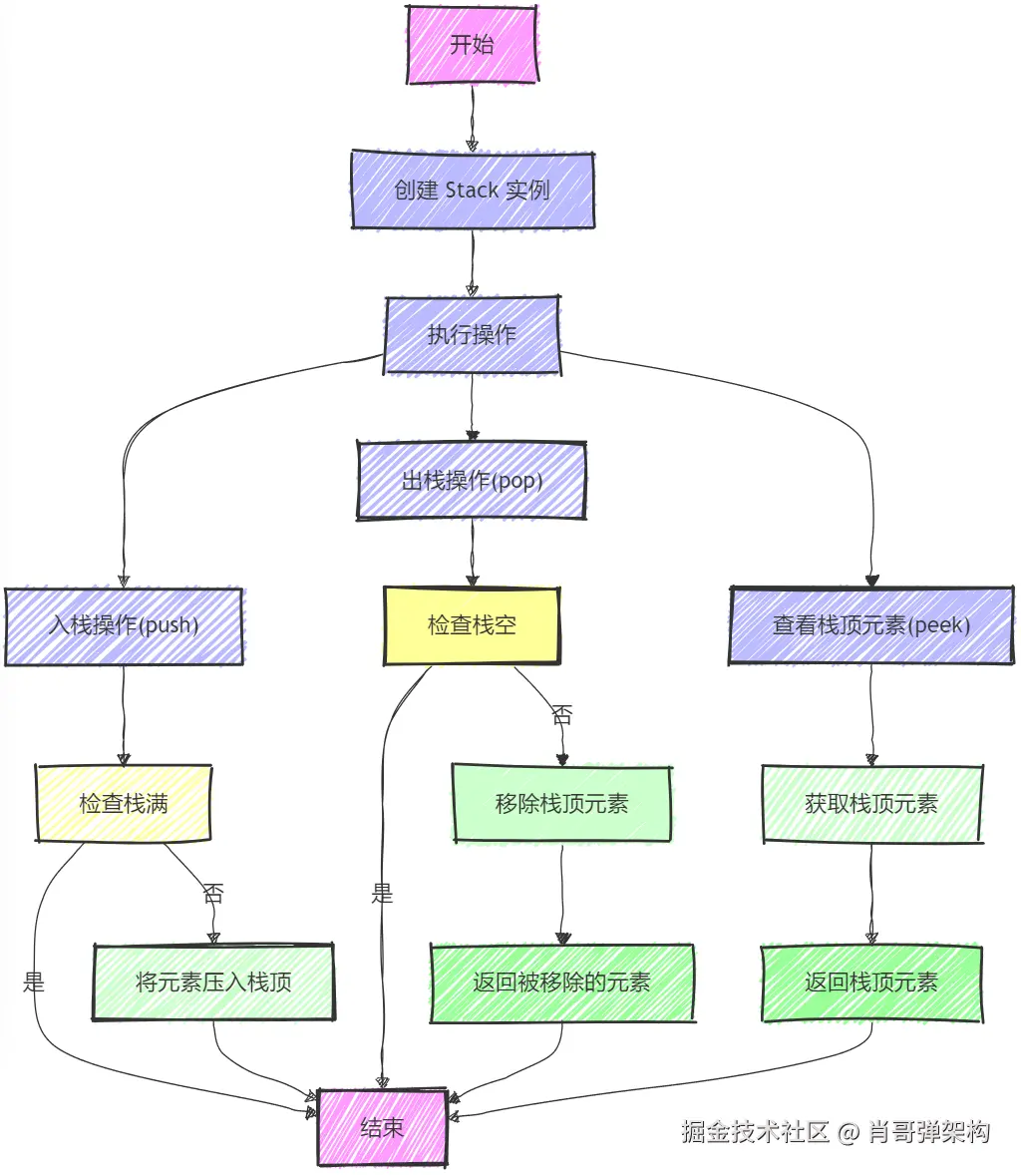

3、 执行流程


图说明：
  • 创建 Stack 实例：初始化 Stack 对象。
  • 执行操作：决定要执行的操作类型，可以是入栈（push）、出栈（pop）或查看栈顶元素（peek）。
  • 入栈操作(push) ：执行将元素添加到栈顶的操作。
  • 检查栈满：检查栈是否已满，如果已满则不能执行入栈操作。
  • 将元素压入栈顶：将元素添加到栈顶。
  • 出栈操作(pop) ：执行移除栈顶元素的操作。
  • 检查栈空：检查栈是否为空，如果为空则不能执行出栈操作。
  • 移除栈顶元素：从栈中移除栈顶元素。
  • 返回被移除的元素：返回被移除的栈顶元素。
  • 查看栈顶元素(peek) ：执行查看但不移除栈顶元素的操作。
  • 获取栈顶元素：获取栈顶元素的引用。
  • 返回栈顶元素：返回栈顶元素的值。

4、优点

  1. LIFO 操作的高效性：
    • 提供了常数时间复杂度的 push 和 pop 操作。
  2. 线程安全：
    • 由于基于 Vector 实现，Stack 是线程安全的。
  3. 简单易用：
    • 提供了直观的 API 来执行栈操作。

5、缺点

  1. 性能开销：
    • 由于 Vector 的同步特性，可能会在高并发环境下导致性能瓶颈。
  2. 扩展性有限：
    • 在高并发环境下，Stack 的全局锁可能导致性能问题。

6、使用场景

  • 算法实现：
    • 适用于需要 LIFO 操作的算法，如深度优先搜索、递归算法等。
  • 撤销功能：
    • 在需要撤销最近操作的场景中，如文本编辑器的撤销功能。

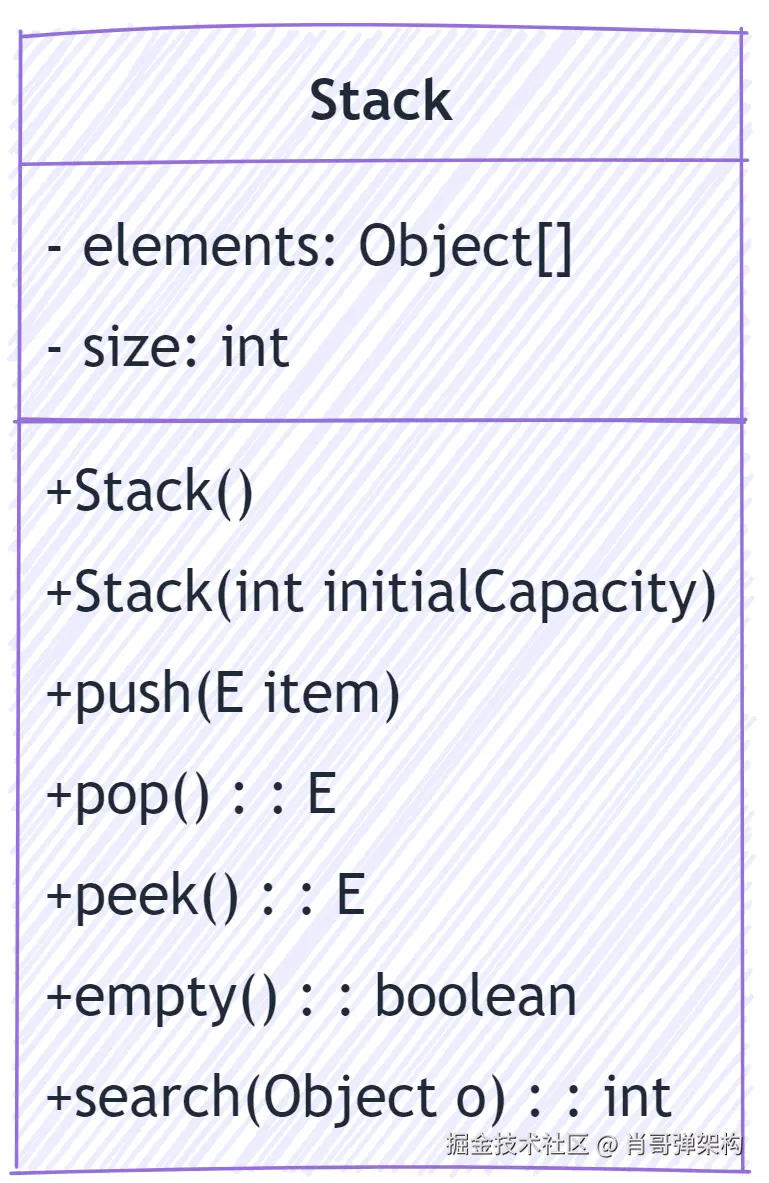

7、类设计


8、应用案例

Stack 是一个后进先出（LIFO）的数据结构，通常使用数组或链表来实现。在 Java 中， Stack 类继承自 Vector，因此它是线程安全的。 Stack 类经常被用于需要动态数组和线程安全的场景。这是一个简单的库存管理系统，用于跟踪仓库中的商品数量：

import java.util.Enumeration;
import java.util.Vector;

// 商品类，用于表示仓库中的单个商品
class Product {
    private String id;
    private String name;
    private int quantity;

    public Product(String id, String name, int quantity) {
        this.id = id;
        this.name = name;
        this.quantity = quantity;
    }

    // 省略 getter 和 setter 方法
}

// 库存管理系统类
class InventoryManagementSystem {
    private Vector<Product> products;

    public InventoryManagementSystem() {
        products = new Vector<>();
    }

    // 添加商品到库存
    public void addProduct(Product product) {
        products.add(product);
    }

    // 更新商品数量
    public void updateProductQuantity(String id, int newQuantity) {
        for (Product product : products) {
            if (product.getId().equals(id)) {
                product.setQuantity(newQuantity);
                break;
            }
        }
    }

    // 获取所有商品的列表
    public Enumeration<Product> getProducts() {
        return products.elements();
    }

    public static void main(String[] args) {
        InventoryManagementSystem ims = new InventoryManagementSystem();

        // 添加一些商品到库存
        ims.addProduct(new Product("001", "Apple", 100));
        ims.addProduct(new Product("002", "Banana", 150));
        ims.addProduct(new Product("003", "Orange", 200));

        // 更新特定商品的数量
        ims.updateProductQuantity("002", 120);

        // 打印所有商品的信息
        Enumeration<Product> products = ims.getProducts();
        while (products.hasMoreElements()) {
            Product product = products.nextElement();
            System.out.println("ID: " + product.getId() + ", Name: " + product.getName() + ", Quantity: " + product.getQuantity());
        }
    }
}
