鸿蒙开发实战——抽奖转盘

1、前 言

有朋友留言：能出一个抽奖转盘的教程吗 网上好像没有鸿蒙做圆形扇形的源码，最好做个可以选择自增的 类似于根据数组元素自增扇形切割圆形面积的。

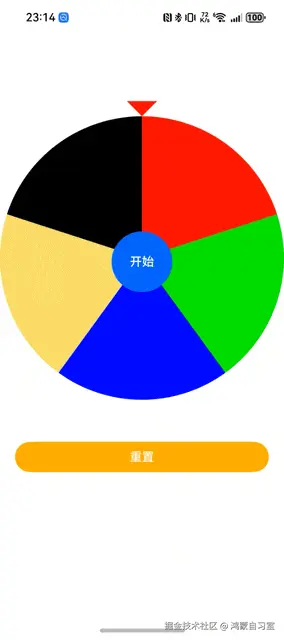

这里咱们就讨论下这个实现方案。先看效果（文末有源代码）：

中间有一个大圆盘，圆盘顶部有一个指针，圆盘正中央有一个圆形的“开始/结束”控制按钮。

2、需求分析

通过这位朋友的留言，我们可以分析出两个核心能力：1、实现一个抽奖圆盘；2、元素个数可以支持动态添加。

❓ 如何实现一个抽奖圆盘？

考虑到圆盘内容是动态的，因此我们考虑使用Canvas来进行动态绘制【之前我们有讨论过Canvas的使用，详见 👉🏻 鸿蒙UI系统组件15——画布(Canvas)】

一般情况下，我们圆盘是允许“控制结果”的，即，我们可以通过变量控制让圆盘指定落在哪个扇区范围。

3、技术实现

3.1、画一个圆盘

圆盘正上方上有一个三角形指针，指针下方就是圆盘本身，我们使用Canvas来绘制一个圆盘，核心代码如下（其中ItemList是一个动态数组，根据数组的个数切割圆盘）：

// ...
itemList: Array<DrawItem> =  [{ color: 'red' }, { color: 'green' }, { color: 'blue' }, { color: '#F5DC62' }, { color: 'black' }];

// ...
drawPanel() {
  this.context.clearRect(0, 0, this.context.width, this.context.height);
  if (this.itemList.length === 0) {
    return;
  }
  // 中心点和半径尺寸信息
  const x = this.context.width / 2;
  const y = this.context.height / 2 + this.canvasMarginTop;
  const r = this.context.width / 2;
  const itemAngle = 360 / this.itemList.length; // 平均分配角度

  // 绘制三角形指针
  this.context.fillStyle = 'red';
  this.context.beginPath();
  this.context.moveTo(x, y - r);
  this.context.lineTo(x + this.canvasTriangleSize, y - r - this.canvasTriangleSize);
  this.context.lineTo(x - this.canvasTriangleSize, y - r - this.canvasTriangleSize);
  this.context.fill();
  this.context.closePath();

  for (let i = 0; i < this.itemList.length; i++) {
    const element = this.itemList[i];
    this.context.fillStyle = element.color;
    this.context.beginPath();
    this.context.moveTo(x, y);
    this.context.arc(x, y, r, this.angle(i * itemAngle), this.angle((i + 1) * itemAngle));
    this.context.fill();
    this.context.closePath();
  }
}

3.2、圆盘中央添加一个“启动/停止”按钮

我们使用层叠布局（Stack），在圆盘顶部添加一个圆形按钮，代码如下：

build() {
  Column() {
    Row() {
      Stack({ alignContent: Alignment.Center }) {
        //在canvas中调用CanvasRenderingContext2D对象。
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .onReady(() => this.drawPanel())

        Flex({ alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
          Button(this.buttonText)
            .width(this.centerButtonSize)
            .height(this.centerButtonSize)
            .type(ButtonType.Circle)
            .margin({ top: this.centerButtonSize / 2 + this.canvasMarginTop })
            .onClick(() => this.onButtonClick())
        }
        .width('100%')
        .height('100%')
      }
    }
    .height('70%')

    Row() {
      Button('重置').width('100%').backgroundColor(Color.Orange).onClick(() => this.reset());
    }.padding({ left: 20, right: 20 })
    .width('100%')
  }
}

3.3、让圆盘转起来

我们在鸿蒙UI开发——自定义UI绘制帧率文章中讨论过，我们可以使用自定义绘制帧率来控制我们的Canvas动态绘制。

如果想让我们的圆盘动起来，则需要用到此能力，实现自定义渲染（下文代码中的frameCall方法以及21行代码）。

除了自定义渲染外，我们还需要让圆盘转动，这个相对比较简单，我们只需要让圆盘的初始角度根据时间发生累加即可（下文代码中的8行）。

代码如下（请注意31行代码）：

private frameCall = () => {
  if (this.canvasStatus !== CanvasStatus.stopping) {
    this.currentSpeed = this.speed;
  } else {
    this.currentSpeed -= this.slowDownSpeed;
  }
  // draw call
  this.startAngle = (this.startAngle + this.currentSpeed) % 360;
  this.drawPanel();

  if (this.currentSpeed <= 0) {
    this.releaseDisplaySync();
    this.canvasStatus = CanvasStatus.stopped;
  }
};

startDisplaySync() {
  this.releaseDisplaySync(); // 取消上次的记录，如果有的话
  this.backDisplaySyncFast = displaySync.create(); // 创建DisplaySync实例
  this.backDisplaySyncFast.setExpectedFrameRateRange(this.range); // 设置帧率
  this.backDisplaySyncFast.on("frame", this.frameCall); // 订阅frame事件和注册订阅函数
  this.backDisplaySyncFast.start(); // DisplaySync使能开启
  this.buttonText = '停止';
  this.canvasStatus = CanvasStatus.running;
}


onButtonClick() {
  // ...
    if (this.backDisplaySyncFast == undefined) {
      this.startDisplaySync();
    }
  // ...
}

3.4、让圆盘停在指定扇形范围

我们在实现时，减速算法是固定的，那么在用户点击停止后，减速过程经过的度数我们也是知道的，因此，可以倒推在停止前，我们应该将圆盘从什么角度开始减速。代码如下（靠expectedIndex变量控制）：

// 计算期望停止的扇区,此时的startAngle应该是多少。
let len = (this.speed - this.slowDownSpeed + 0) * (this.speed / this.slowDownSpeed) / 2;
len %= 360;
const itemAngle = 360 / this.itemList.length; // 平均分配角度
const min = (this.itemList.length - 1 - this.expectedIndex) * itemAngle;
const angle = min + Math.random() * itemAngle; // 在指定扇形区域生成一个随机数

if (angle < len) {
  this.startAngle = 360 + angle - len;
} else {
  this.startAngle = angle - len;
}

4、源代码

源代码如下，可直接粘贴运行。

import { displaySync } from '@kit.ArkGraphics2D';

interface DrawItem {
  color: string;
}

enum CanvasStatus {
  normal = 0, // 画布初始状态
  running = 1, // 画布正在轮转（点击了开始抽奖）
  stopping = 2, // 画布正在停止中（点击了停止抽奖）
  stopped = 3, // 已经停止（惯性停止完毕）
}

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿，true表明开启抗锯齿。
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  //用来创建CanvasRenderingContext2D对象，通过在canvas中调用CanvasRenderingContext2D对象来绘制。
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private backDisplaySyncFast: displaySync.DisplaySync | undefined = undefined;
  // 以下是一些配置信息
  private range: ExpectedFrameRateRange = { expected: 90, min: 0, max: 120 };
  private canvasMarginTop: number = 30;
  private centerButtonSize = 80;
  private canvasTriangleSize = 20;
  private startAngle: number = 0;
  private speed: number = 20; // 每帧转多少度
  private currentSpeed: number = this.speed;
  private canvasStatus: CanvasStatus = CanvasStatus.normal;
  private expectedIndex = 2; // 期望选中的内容（从0开始，这里的2表示永远选中蓝色区域）
  private slowDownSpeed = 0.2;
  @State buttonText: string = '开始';
  private frameCall = () => {
    if (this.canvasStatus !== CanvasStatus.stopping) {
      this.currentSpeed = this.speed;
    } else {
      this.currentSpeed -= this.slowDownSpeed;
    }
    // draw call
    this.startAngle = (this.startAngle + this.currentSpeed) % 360;
    this.drawPanel();

    if (this.currentSpeed <= 0) {
      this.releaseDisplaySync();
      this.canvasStatus = CanvasStatus.stopped;
    }
  };
  itemList: Array<DrawItem> =
    [{ color: 'red' }, { color: 'green' }, { color: 'blue' }, { color: '#F5DC62' }, { color: 'black' }];

  startDisplaySync() {
    this.releaseDisplaySync(); // 取消上次的记录，如果有的话
    this.backDisplaySyncFast = displaySync.create(); // 创建DisplaySync实例
    this.backDisplaySyncFast.setExpectedFrameRateRange(this.range); // 设置帧率
    this.backDisplaySyncFast.on("frame", this.frameCall); // 订阅frame事件和注册订阅函数
    this.backDisplaySyncFast.start(); // DisplaySync使能开启
    this.buttonText = '停止';
    this.canvasStatus = CanvasStatus.running;
  }

  releaseDisplaySync() {
    if (this.backDisplaySyncFast) {
      this.backDisplaySyncFast.stop(); // DisplaySync失能关闭
      this.backDisplaySyncFast = undefined; // 实例置空
    }
    this.buttonText = '开始';
    this.canvasStatus = CanvasStatus.normal;
  }

  aboutToDisappear() {
    this.releaseDisplaySync();
  }

  // 将垂直上方视为0度
  angle(n: number) {
    return Math.PI / 180 * (this.startAngle + n - 90);
  }

  drawPanel() {
    this.context.clearRect(0, 0, this.context.width, this.context.height);
    if (this.itemList.length === 0) {
      return;
    }
    // 中心点和半径尺寸信息
    const x = this.context.width / 2;
    const y = this.context.height / 2 + this.canvasMarginTop;
    const r = this.context.width / 2;
    const itemAngle = 360 / this.itemList.length; // 平均分配角度

    // 绘制三角形指针
    this.context.fillStyle = 'red';
    this.context.beginPath();
    this.context.moveTo(x, y - r);
    this.context.lineTo(x + this.canvasTriangleSize, y - r - this.canvasTriangleSize);
    this.context.lineTo(x - this.canvasTriangleSize, y - r - this.canvasTriangleSize);
    this.context.fill();
    this.context.closePath();

    for (let i = 0; i < this.itemList.length; i++) {
      const element = this.itemList[i];
      this.context.fillStyle = element.color;
      this.context.beginPath();
      this.context.moveTo(x, y);
      this.context.arc(x, y, r, this.angle(i * itemAngle), this.angle((i + 1) * itemAngle));
      this.context.fill();
      this.context.closePath();
    }
  }

  build() {
    Column() {
      Row() {
        Stack({ alignContent: Alignment.Center }) {
          //在canvas中调用CanvasRenderingContext2D对象。
          Canvas(this.context)
            .width('100%')
            .height('100%')
            .onReady(() => this.drawPanel())

          Flex({ alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
            Button(this.buttonText)
              .width(this.centerButtonSize)
              .height(this.centerButtonSize)
              .type(ButtonType.Circle)
              .margin({ top: this.centerButtonSize / 2 + this.canvasMarginTop })
              .onClick(() => this.onButtonClick())
          }
          .width('100%')
          .height('100%')
        }
      }
      .height('70%')

      Row() {
        Button('重置').width('100%').backgroundColor(Color.Orange).onClick(() => this.reset());
      }.padding({ left: 20, right: 20 })
      .width('100%')
    }
  }

  onButtonClick() {
    if (this.canvasStatus === CanvasStatus.running) {
      this.canvasStatus = CanvasStatus.stopping;
      // 计算期望停止的扇区,此时的startAngle应该是多少。
      let len = (this.speed - this.slowDownSpeed + 0) * (this.speed / this.slowDownSpeed) / 2;
      len %= 360;
      const itemAngle = 360 / this.itemList.length; // 平均分配角度
      const min = (this.itemList.length - 1 - this.expectedIndex) * itemAngle;
      const angle = min + Math.random() * itemAngle; // 在指定扇形区域生成一个随机数

      if (angle < len) {
        this.startAngle = 360 + angle - len;
      } else {
        this.startAngle = angle - len;
      }
    } else {
      if (this.backDisplaySyncFast == undefined) {
        this.startDisplaySync();
      }
    }
  }

  reset() {
    this.releaseDisplaySync();
    this.startAngle = 0;
    this.drawPanel();
  }
}

5、尾巴

当前案例仅实现了非常核心的内容，不同的业务场景可能转盘的样式不同，但实现方式是一致的。未来我们还可以有以下几方面的改进：

1. 组件抽象

将实现包装成一个独立组件，外部业务直接使用。

2. 圆盘上绘制更多内容

可以支持更多内容绘制，例如：文字、图片等

3. 动画效果

可以进一步优化轮盘转动效果与停止的阻尼效果。

代码仓库（分支：）

https://gitee.com/lantingshuxu/harmony-class-room-demos/tree/feat%2Fwheel/
