鸿蒙动画开发08——帧动画

1、概 述

帧动画通过应用onFrame逐帧回调的方式，让开发者在应用侧的每一帧都可以设置属性值，从而实现设置了该属性值对应组件的动画效果。

相比于属性动画，开发者可感知动画的过程，实时修改UI侧的值，具有事件可实时响应、可暂停的优点，但性能上不如属性动画。在属性动画符合要求时更推荐使用属性动画的接口实现。

在鸿蒙开发中，帧动画通过 @ohos.animator 来实现，API介绍如下。

2、核心API介绍

2.1、模块导入

// 模块导入
import { Animator as animator, AnimatorOptions,AnimatorResult } from '@kit.ArkUI';

2.2、create 创建一个Animator类

// 创建一个动画
create(options: AnimatorOptions): AnimatorResult

// 入参 AnimatorOptions结构定义如下：
class AnimatorOptions {
  duration: number // 动画播放的时长，单位毫秒。默认值:0。

  /*动画插值曲线，仅支持以下可选值：
  "linear"：动画线性变化。
  "ease"：动画开始和结束时的速度较慢，cubic-bezier(0.25、0.1、0.25、1.0)。
  "ease-in"：动画播放速度先慢后快，cubic-bezier(0.42, 0.0, 1.0, 1.0)。
  "ease-out"：动画播放速度先快后慢，cubic-bezier(0.0, 0.0, 0.58, 1.0)。
  "ease-in-out"：动画播放速度先加速后减速，cubic-bezier(0.42, 0.0, 0.58, 1.0)。
  "fast-out-slow-in"：标准曲线，cubic-bezier(0.4，0.0，0.2，1.0)。
  "linear-out-slow-in"：减速曲线，cubic-bezier(0.0，0.0，0.2，1.0)。
  "fast-out-linear-in"：加速曲线，cubic-bezier(0.4, 0.0, 1.0, 1.0)。
  "friction"：阻尼曲线，cubic-bezier(0.2, 0.0, 0.2, 1.0)。
  "extreme-deceleration"：急缓曲线，cubic-bezier(0.0, 0.0, 0.0, 1.0)。
  "rhythm"：节奏曲线，cubic-bezier(0.7, 0.0, 0.2, 1.0)。
  "sharp"：锐利曲线，cubic-bezier(0.33, 0.0, 0.67, 1.0)。
  "smooth"：平滑曲线，cubic-bezier(0.4, 0.0, 0.4, 1.0)。
  "cubic-bezier(x1,y1,x2,y2)"：三次贝塞尔曲线，x1、x2的值必须处于0-1之间。例如"cubic-bezier(0.42,0.0,0.58,1.0)"。
  "steps(number,step-position)"：阶梯曲线，number必须设置，为正整数，step-position参数可选，支持设置start或end，默认值为end。例如"steps(3,start)"。
  "interpolating-spring(velocity,mass,stiffness,damping)"：插值弹簧曲线，从API version 11开始支持且仅在ArkTS中支持使用。velocity、mass、stiffness、damping都是数值类型，且mass、stiffness、damping参数均应该大于0，具体参数含义参考插值弹簧曲线。使用interpolating-spring时，duration不生效，由弹簧参数决定；fill、direction、iterations设置无效，fill固定设置为"forwards"，direction固定设置为"normal"，iterations固定设置为1，且对animator的reverse函数调用无效。即animator使用interpolating-spring时只能正向播放1次。
  默认值:"ease"。
   */
  easing: string


  // 动画延时播放时长，单位毫秒，设置为0时，表示不延时。设置为负数时动画提前播放，如果提前播放的时长大于动画总时长，动画直接过渡到终点。默认值:0。
  delay: number

  // 动画执行后是否恢复到初始状态，动画执行后，动画结束时的状态（在最后一个关键帧中定义）将保留。
  fill: "none" | "forwards" | "backwards" | "both"

  // 动画播放模式。
  direction: "normal" | "reverse" | "alternate" | "alternate-reverse"  是

  iterations: number // 动画播放次数。设置为0时不播放，设置为-1时无限次播放。

  begin: number // 动画插值起点。默认值:0。

  end: number // 动画插值终点。默认值:1。
}

使用create接口创建一个帧动画实例，代码示例如下：

import {Animator as animator, AnimatorOptions, AnimatorResult } from '@kit.ArkUI';
import { BusinessError } from '@kit.BasicServicesKit';
let options: AnimatorOptions = {
 duration: 1500,
 easing: "friction",
 delay: 0,
 fill: "forwards",
 direction: "normal",
 iterations: 3,
 begin: 200.0,
 end: 400.0
};
animator.create(options);// 建议使用 UIContext.creatAnimator()接口

帧动画创建成功后，后续对动画所有的操作都在AnimatorResult对象上完成。

2.3、AnimatorResult

AnimatorResult定义如下（请注意最后一个方法，可以设置帧率范围）：

class AnimatorResult {
//更新当前动画器。
reset(options: AnimatorOptions): void
// 启动动画。动画会保留上一次的播放状态，比如播放状态设置reverse后，再次播放会保留reverse的播放状态。
play(): void
// 结束动画
finish(): void
// 暂停动画
pause(): void
// 取消动画
cancel(): void
// 以相反的顺序播放动画。使用interpolating-spring曲线时此接口无效。
reverse(): void
// 接收到帧时回调。progress为动画当前的值
onFrame: (progress: number) => void
// 动画完成时的回调
onFinish: () => void
// 动画被取消时的回调
onCancel: () => void
// 动画重复时回调
onRepeat: () => void
//设置期望的帧率范围。
setExpectedFrameRateRange(rateRange: ExpectedFrameRateRange): void
}

3、案 例

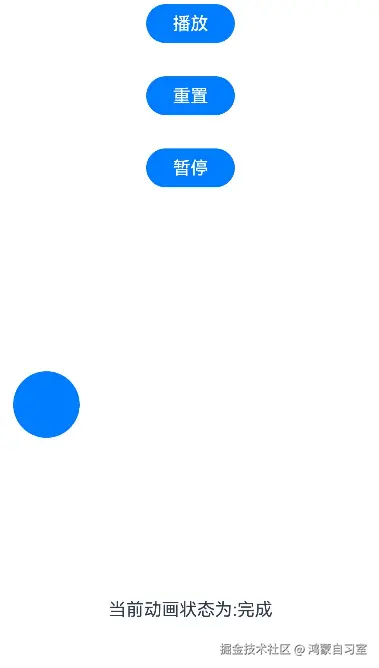

我们使用Animator实现小球抛物运动为例，效果如下：

开发步骤如下：

👉🏻 step1 ：引入依赖与定义需要动画的组件

import { AnimatorOptions, AnimatorResult } from '@kit.ArkUI';

// ...
Button()
  .width(60)
  .height(60)
  .translate({ x: this.translateX, y: this.translateY })

👉🏻 step2 ：在onPageShow中创建AnimatorResult对象。

onPageShow(): void {
    //创建animatorResult对象
    this.animatorOptions = this.getUIContext().createAnimator(options);
    this.animatorOptions.onFrame = (progress: number) => {
    this.translateX = progress;
    if (progress > this.topWidth && this.translateY < this.bottomHeight) {
       this.translateY = Math.pow(progress - this.topWidth, 2) * this.g;
    }
 }
 //动画取消时执行方法
 this.animatorOptions.onCancel = () => {
    this.animatorStatus = '取消';
 }
 //动画完成时执行方法
 this.animatorOptions.onFinish = () => {
    this.animatorStatus = '完成';
 }
 //动画重复播放时执行动画
 this.animatorOptions.onRepeat = () => {
    console.log("动画重复播放");
 }
}

👉🏻 step3 ：定义动画播放，重置，暂停的按钮。

Button('播放').onClick(() => {
  this.animatorOptions?.play();
  this.animatorStatus = '播放中'
}).width(80).height(35)
Button("重置").onClick(() => {
  this.translateX = 0;
  this.translateY = 0;
}).width(80).height(35)
Button("暂停").onClick(() => {
  this.animatorOptions?.pause();
  this.animatorStatus = '暂停'
}).width(80).height(35)

👉🏻 step4 ：在页面结束生命周期回调中销毁动画。

onPageHide(): void {
  this.animatorOptions = undefined;
}

完整的代码如下：

import { AnimatorOptions, AnimatorResult } from '@kit.ArkUI';

@Entry
@Component
struct Index {
  @State animatorOptions: AnimatorResult | undefined = undefined;
  @State animatorStatus: string = '创建';
  begin: number = 0;
  end: number = 300
  topWidth: number = 150;
  bottomHeight: number = 100;
  g: number = 0.18
  animatorOption: AnimatorOptions = {
    duration: 4000,
    delay: 0,
    easing: 'linear',
    iterations: 1,
    fill: "forwards",
    direction: 'normal',
    begin: this.begin,
    end: this.end
  };
  @State translateX: number = 0;
  @State translateY: number = 0;

  onPageShow(): void {
    this.animatorOptions = this.getUIContext().createAnimator(this.animatorOption)
    this.animatorOptions.onFrame = (progress: number) => {
      this.translateX = progress;
      if (progress > this.topWidth && this.translateY < this.bottomHeight) {
        this.translateY = Math.pow(progress - this.topWidth, 2) * this.g;
      }
    }
    this.animatorOptions.onCancel = () => {
      this.animatorStatus = '取消';
    }
    this.animatorOptions.onFinish = () => {
      this.animatorStatus = '完成';
    }
    this.animatorOptions.onRepeat = () => {
      console.log("动画重复播放");
    }
  }

  onPageHide(): void {
    this.animatorOptions = undefined;
  }

  build() {
    Column() {
      Column({ space: 30 }) {
        Button('播放').onClick(() => {
          this.animatorOptions?.play();
          this.animatorStatus = '播放中';
        }).width(80).height(35)
        Button("重置").onClick(() => {
          this.translateX = 0;
          this.translateY = 0;
        }).width(80).height(35)
        Button("暂停").onClick(() => {
          this.animatorOptions?.pause();
          this.animatorStatus = '暂停';
        }).width(80).height(35)
      }.width("100%").height('25%')

      Stack() {
        Button()
          .width(60)
          .height(60)
          .translate({ x: this.translateX, y: this.translateY })
      }
      .width("100%")
      .height('45%')
      .align(Alignment.Start)

      Text("当前动画状态为:" + this.animatorStatus)
    }.width("100%").height('100%')
  }
}
