怎么画ER图？
国内的ER图一般采用的是Chen Model，ER图分为两种：完整的总ER图(实体、字段属性、关联关系和关联关系属性)和简易总ER图(实体、关联关系和关联关系属性)。
1.ER图中图形

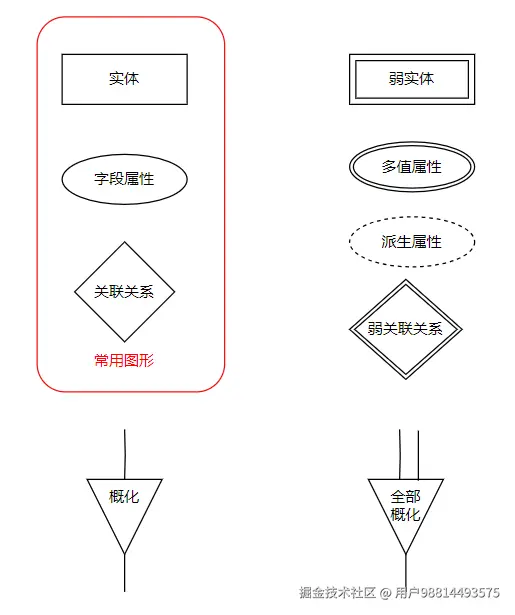

ER图的图形元素有矩形、双实线矩形(弱实体)、实线椭圆、双实线椭圆(多值属性)、虚线椭圆(派生属性)、菱形、双实线菱形(弱关联关系)、单竖线倒三角形(概化/分组)、双竖线倒三角形(全部概化)、连线。
矩形：表示实体。
什么是实体？实体是客观存在的事物。例如用户、商品、订单、供应商等。说直白点！！！你 数据库 的表名就可以做一个实体对象。一个系统是由很多个实体对象构
成的，然后它们之间存在一定的关系和属性。
椭圆形：表示属性。
什么是属性？举例子：用户实体拥有属性【id、姓名、年龄、电话、身份证号】、商品实体拥有属性【id、商品名称、商品类型、商品价格、商品图片、商品描述、供应
商名称】、订单实体拥有属性【id、订单编号、用户名称、商品名称、下单日期】、供应商实体拥有属性【id、名称、地址、联系电话】。
菱形：表示关系。
什么是关系？例如用户和商品应该购买关系（一个用户购买多件商品）、订单与商品应该是包含关系（一个订单中包含多件商品）。
双实线矩形：表示弱实体。
什么是弱实体？如果一个实体依赖于某个实体而存在，那么前者是弱实体，后者为强实体。例如订单实体依赖于商品实体而存在，为什么？因为如果没有商品你能够下
订单吗？不可能！所以订单为弱实体，商品为强实体。
双实线椭圆形：表示多值属性。
什么是多值属性？例如一个用户可能拥有多个电话号码，所以电话号码可以作为多值属性。一个用户只能拥有一个身份证号码，所以身份证号不能作为多值属性。
虚线椭圆形：表示派生属性。
什么是派生属性？例如一个用户的年龄我们可以作为派生属性，为什么？因为它可以通过身份证号推导出来。所以需要注意的是能推导出来的属性我们都可以作为派生
属性。
双实线菱形：表示弱关系。
什么是弱关系？弱关系一般是和弱实体一起使用的，只有弱实体才会用到弱关系。
单竖线倒三角形：表示概化。
什么是概化？说直白点就是分组！！！一个商品类型可能包含图书类、服装类、数码类等。
双竖线倒三角形：表示全部概化。
什么是全部概化？说直白点也是分组！！！但是！！！一个商品类型只能包含图书类、服装类、数码类。这就是概化与全部概化的区别。
2.ER图中关联关系
一对一（1:1） ：1对1关系是指对于实体集A与实体集B，A中的每一个实体至多与B中一个实体有关系；反之，在实体集B中的每个实体至多与实体集A中一个实体有关
系。例如：一个用户只能拥有一张身份证，而一张身份证只属于一个用户。所以这就是一对一的关系。
一对多（1:n） ：1对多关系是指实体集A与实体集B中至少有n(n>0)个实体有关系；并且实体集B中每一个实体至多与实体集A中一个实体有关系。例如：一对多和多对一是一样的。一个用户拥有多张银行卡，但是一张银行卡只属于一个用户。所以这就是一对多的关系。反过来说法就是多对一。
多对多（m:n） ：多对多关系是指实体集A中的每一个实体与实体集B中至少有m(m>0)个实体有关系，并且实体集B中的每一个实体与实体集A中的至少n（n>0）个实体
有关系。例如：学生与课程的关系，一个学生可以选择0个或者多个课程，一个课程可以0个或者多个学生所选择。这就是多对多的关系。
3.画ER图方法
一般我们要完整地分析出系统的实体、字段属性、关联关系、关联关系属性，最好实体的关系模式满足3NF或者BCNF，画出来的ER图才能比较合理。

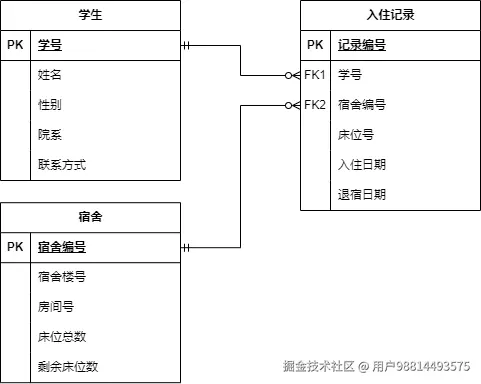

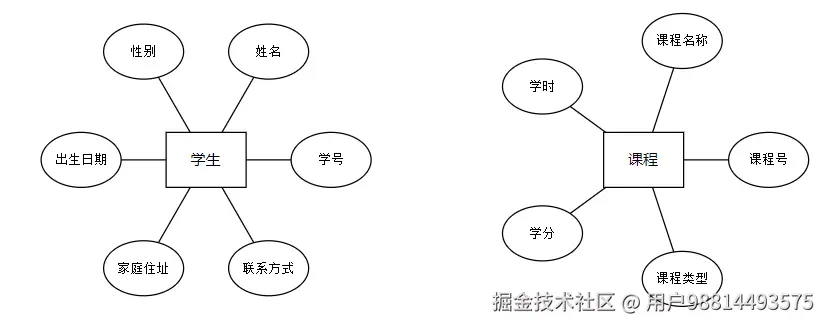

我们可以先将每一个实体单个画出来，包括实体的字段属性，如下：

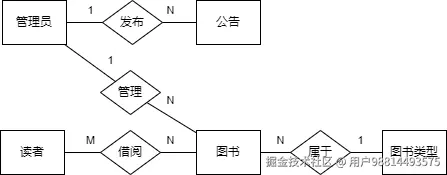

然后画菱形关联关系，将实体和实体连接起来，如下：

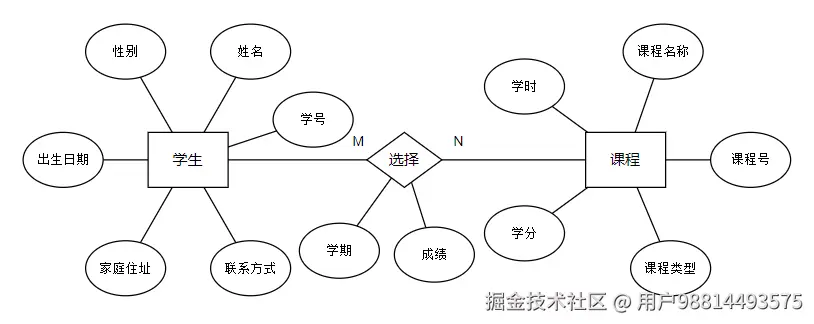

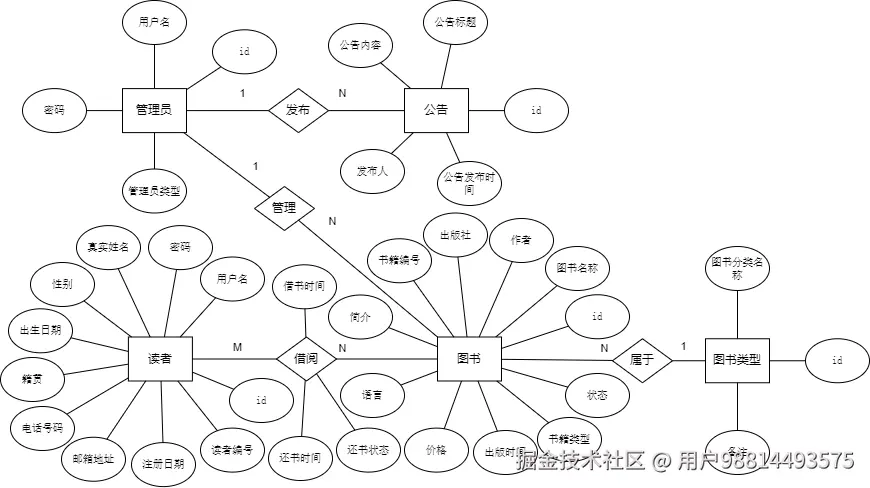

最后我们再核对下整体ER图，优化图，比如对多对多的关联关系补充关联关系属性，如下：
4.快速生成ER图方法
以往的ER图、用例图、功能结构图、流程图等画图软件(比如Visio、drawio、EA、Rose、StartUML等）都需要我们花费一些时间去画图，也不算很方便，如果你想省时省力，请看这里-ER图快速生成
两种方式生成ER图：
《1》导入sql来生成er图--准备好sql文件，点击“导入SQL”，等待画图区域生成图；然后点击“显示/刷新实体关联关系”，在画图区域上方会出现实体关联关系选择框，选择合理的实体关联关系(1对1、1对多、多对多)，输入合理的关联关系名称，点击“添加关联关系”，将关联关系添加进关联关系列表里面，如果觉得不合适的关联关系，可以选中，点击“删除选中关系”将选中的关联关系从关联关系列表移除，确定所有实体关联关系都添加完了，点击“生成ER图”，等待画图区域生成图，最后调整图对象，进行排版，排版在画图区域生成图后，选择调整图形-布局-力导向图，这样图自动就调整了。
《2》输入实体名和字段属性来生成er图--确定实体数目，输入实体数目，点击“生成实体”，生成对应数目的实体框和字段属性框，给每个实体框和字段属性框输入内容；输入完毕后，点击“显示/刷新实体关联关系”，在画图区域上方会出现实体关联关系选择框，选择合理的实体关联关系(1对1、1对多、多对多)，输入合理的关联关系名称，点击“添加关联关系”，将关联关系添加进关联关系列表里面，如果觉得不合适的关联关系，可以选中，点击“删除选中关系”将选中的关联关系从关联关系列表移除，确定所有实体关联关系都添加完了，点击“生成ER图”，等待画图区域生成图，最后调整图对象，进行排版，排版在画图区域生成图后，选择调整图形-布局-力导向图，这样图自动就调整了。

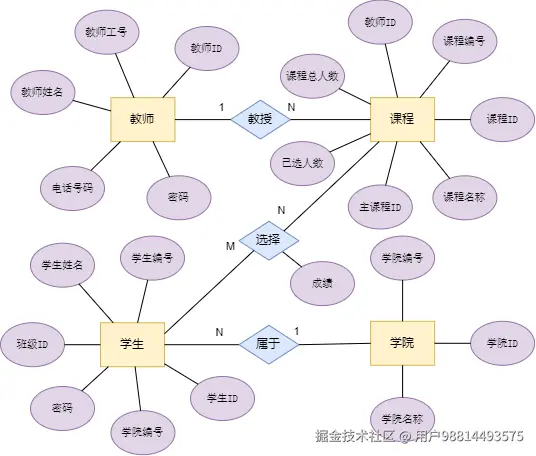

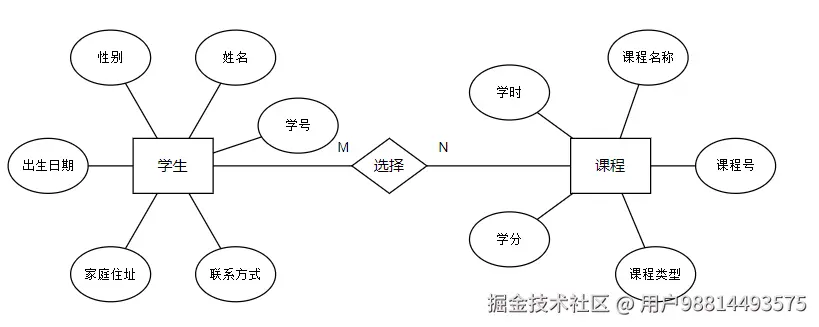

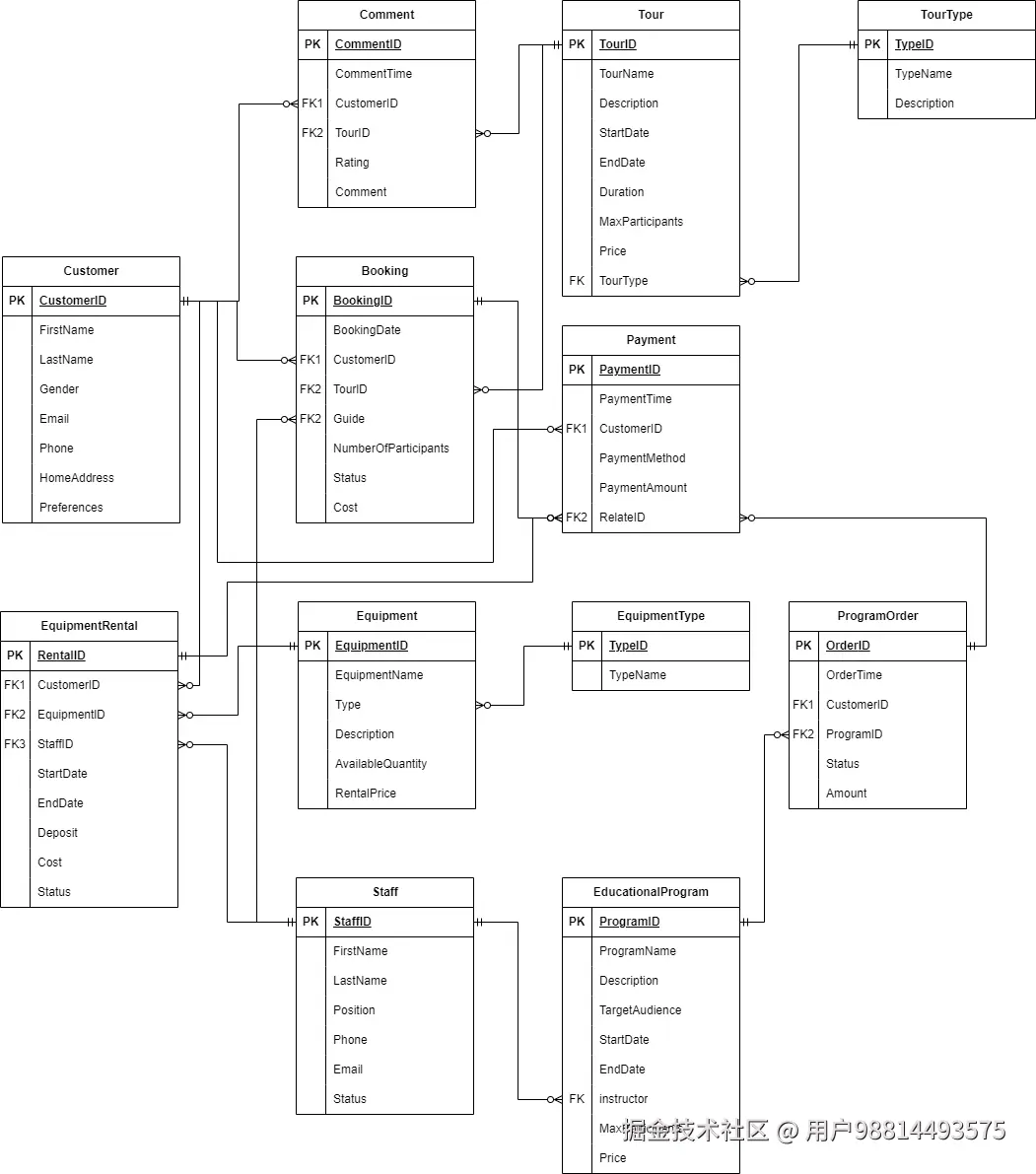

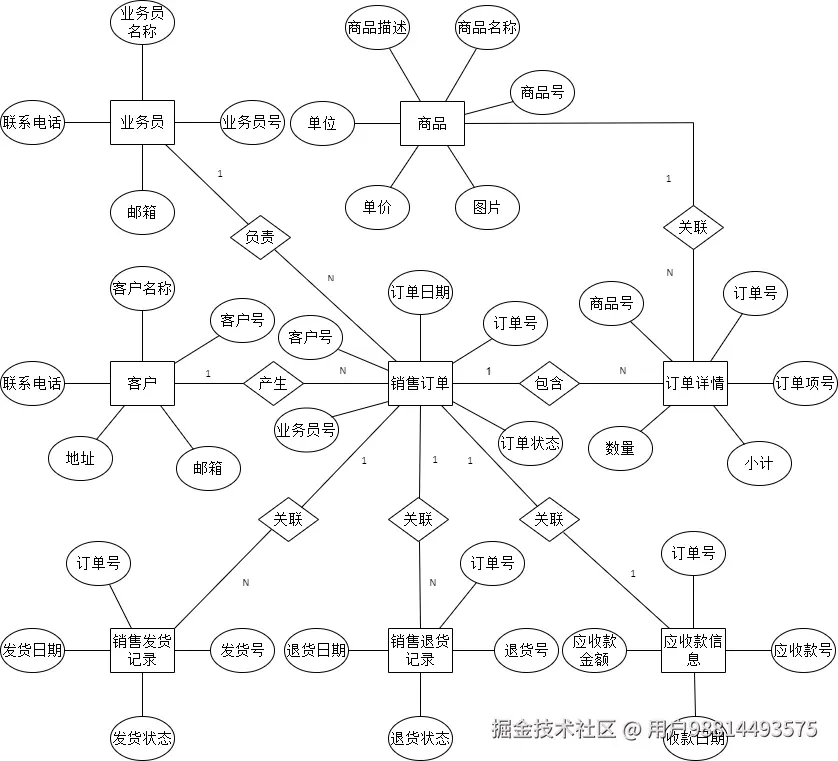

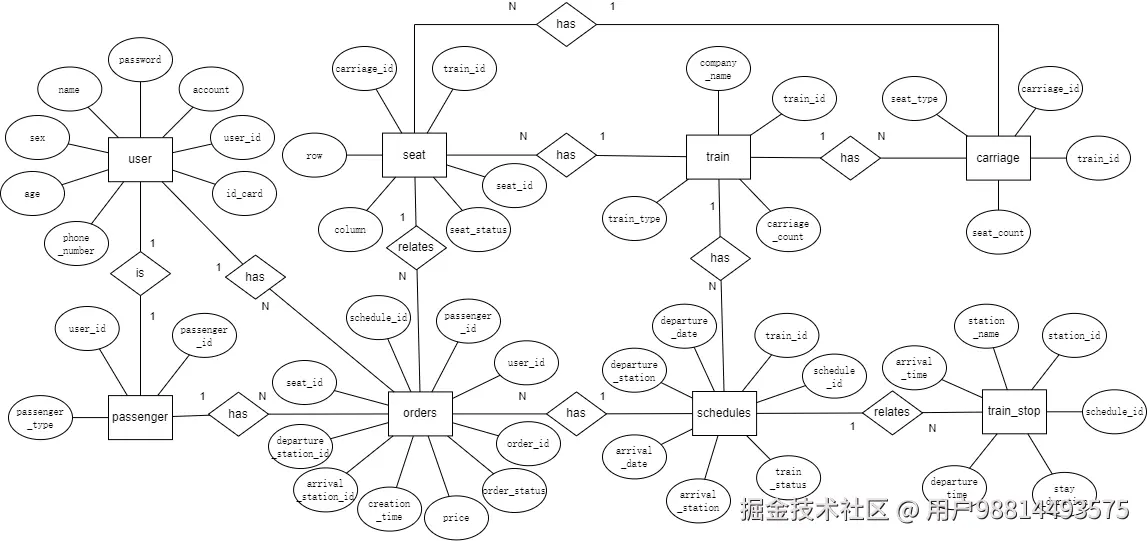

效果图：
