RIP

概述

  • RIP是Routing Information Protocol（路由信息协议）的简称，它是一种较为简单的内部网关协议（Interior Gateway Protocol）。RIP是一种基于距离矢量（Distance-Vector）算法的协议，它使用跳数（Hop Count）作为度量来衡量到达目的网络的距离。RIP通过UDP报文进行路由信息的交换，使用的端口号为520。

  • RIP协议支持最大15跳，16跳不可达;

  • RIP包括RIP-1和RIP-2两个版本，RIP-2对RIP-1进行了扩充，使其更具有优势。

优点

  • 配置简单、便于维护;

缺点

  • 扩展性较差、网络收敛较慢、可能形成路由环路;

命令

#创建RIP编号(取值范围:[1,65535])
rip 编号
#宣告直连网段(只支持标准A、B、C类网段)
network IP网段
#设置RIP版本
version 版本号
#手动汇总
summary always

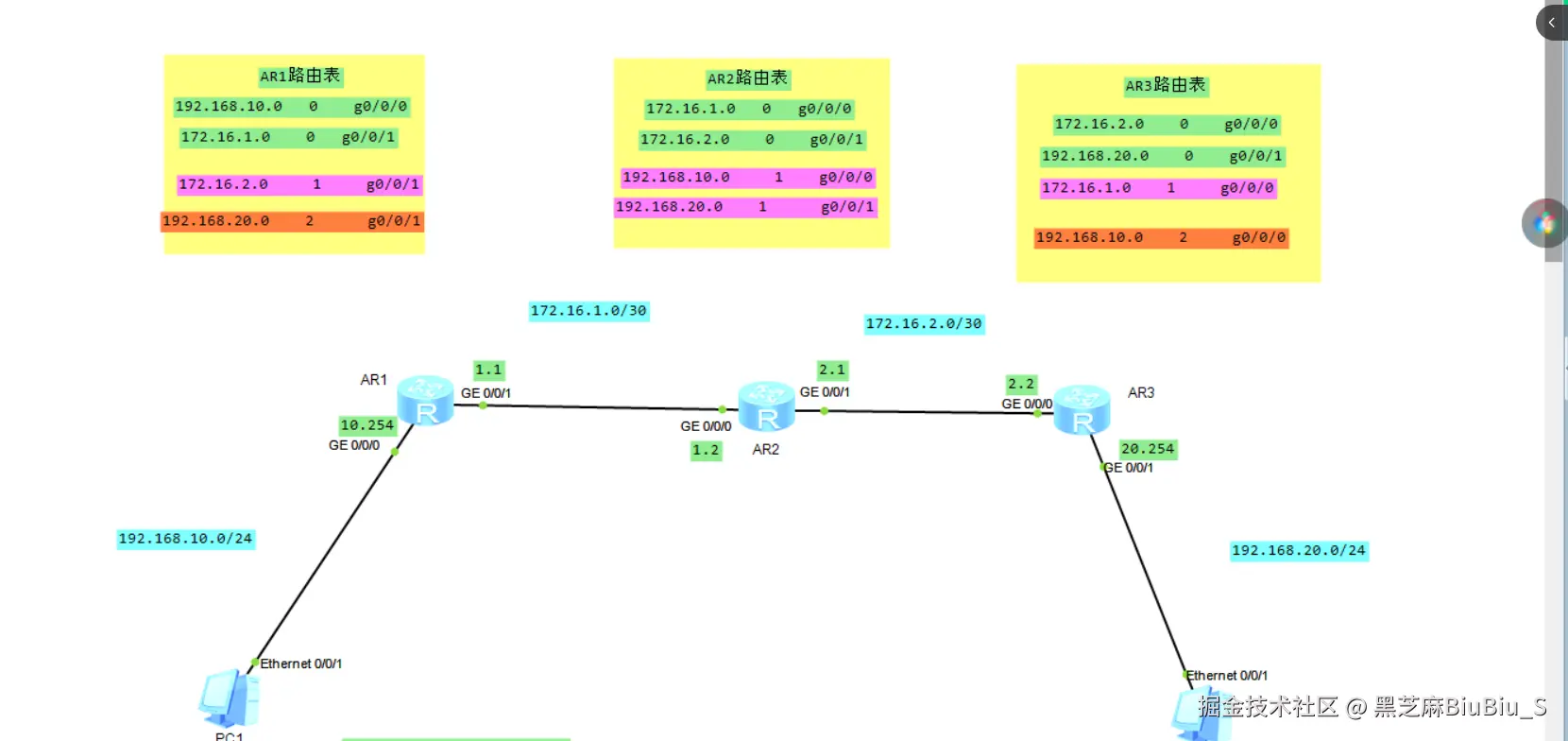

工作原理

  • 每个30秒相连路由器之间会发送路由更新报文，使用UDP协议，目标端口为520;
    • AR1将自己的路由条目发送给AR2，AR2将自己的路由信息发送给AR1和AR3，AR3会将自己的路由信息发送给AR2，路由器收到相邻的路由路由信息后，会更新自己的路由表，完成第一次路由更新过程;
    • 每隔30秒，重复上述过程，直到所有路由器中的路由表条目同步成功，完成网络收敛;
image-20240715172038412

案例

image-20240715170438287

RIPv1与RIPv2区别

RIPv1RIPv2
有类路由器协议(数据包不会携带子网掩码)无类路由协议(数据包会携带子网掩码)
广播更新(255.255.255.255)组播更新(224.0.0.9)
不支持可变长子网掩码(VLSM)，使用标准子网掩码支持可变长子网掩码(VLSM)
自动路由汇总，不可关闭自动汇总可关闭，可以手动汇总
不支持不连续子网支持不连续子网

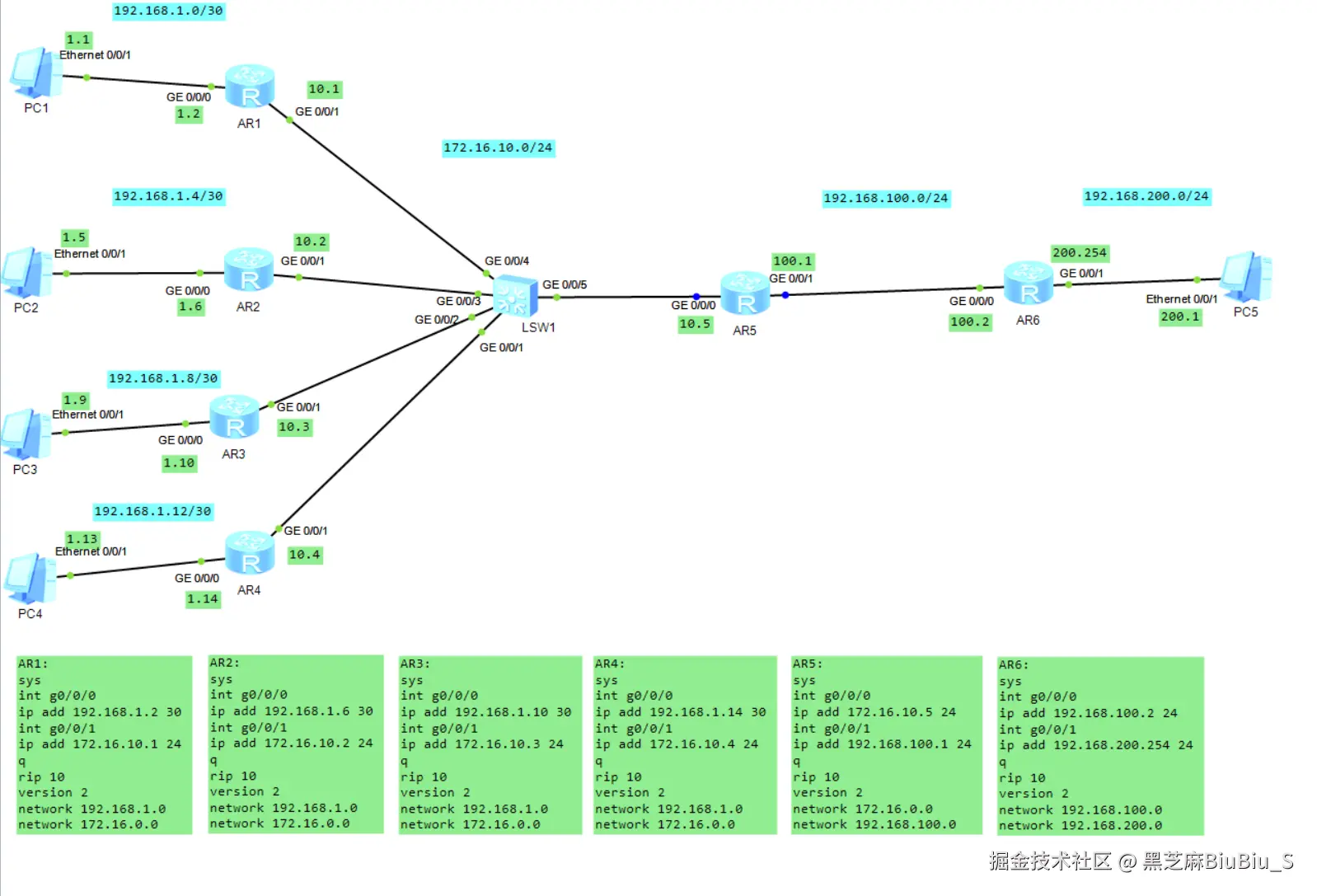

综合案例

image-20240716113828858

路由环路

image-20240716120117014

概述

  • 当路由器完成网络收敛后，连接设备出现故障，导致直连网段不能通讯，路由器会删除对应路由条目，而相邻的路由器下一次进行路由更新时，会携带该路由条目，当前路由器会重新学习到该路由条目，并将下一跳设备指定为相邻设备，导致相邻路由器收到发往该路由条目的数据后，会转发给当前路由器，当前路由器收到数据后，查看路由表，将数据包转发回相邻路由器，形成路由环路;

解决方案

  • 水平分割机制:路由条目从该接口发送后，不在从该接口接收;
  • 水平分割默认为开启状态，不需要做额外配置;
