H5 唤端实践

lastknight
944 阅读8分钟

端外引流是一个提升 DAU 非常重要的手段，常见的端外引流方式有：

  • 广告投放
  • 分享裂变
  • 算法推荐

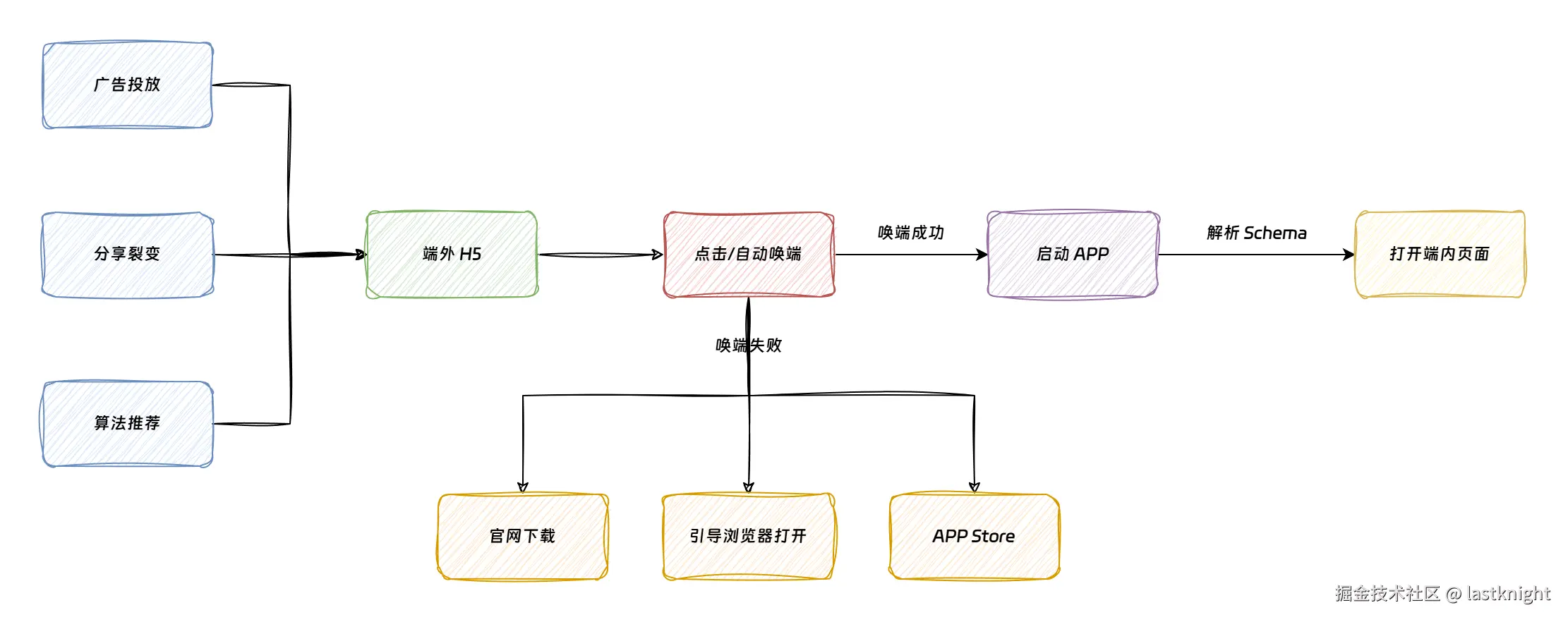

这些手段的形式大多都是准备一个 H5 页面，这个 H5 是在别的 APP 打开的，当用户打开这个页面的时候，能通过某种手段打开自己的 APP 或者引导未下载 APP 的用户下载 APP，这个打开自己 APP 的过程就叫做唤端。

唤端方式

URL Schema

URL 是标识和访问资源的方式，比如我们访问网络资源就需要通过 HTTP/HTTPS URL，URL 由如下部分组成：

schema://host[:port]/path[?query][#fragment]

其中 Schema 指的是 URL 中的协议部分，Schema 可以分为两类：

  • 系统默认
    • http/https
    • ftp
    • mailto
    • tel
    • sms
  • 应用注册
    • wechat
    • alipay
    • taobao
    • amapuri

在应用首次安装或运行的时候，应用会在操作系统中进行登记，登记成功后当用户访问指定的 URL Schema 时，操作系统就会打开相应的应用程序。

常见 APP 的 URL Schema：

APP微信支付宝淘宝知乎高德
URL Schemaweixin://alipay://taobao://zhihu://amapuri://

在 H5 中一般有两种方法通过 URL Schema 打开 APP

  1. 通过 iframe 来访问 URL Schema

    const CALL_APP_IFRAME_ID = 'call-app-iframe';
let callAppIframe = document.getElementById(CALL_APP_IFRAME_ID);
if (!callAppIframe) {
  callAppIframe = document.createElement('iframe');
  callAppIframe.display = 'none';
  callAppIframe.id = CALL_APP_IFRAME_ID;
  document.body.append(callAppIframe);
}

callAppIframe.src = schema;

    iframe 是使用最多的了，因为在未安装 APP 的情况下，不会去跳转错误页面。但是在 iOS 9+ 的 Safari、QQ、UC 等浏览器中，均无法通过此种方式唤端，因此该种方式常用于在 Android 中唤端。

  2. 通过 location.href直接访问 URL Schema，常见于 iOS

    const schema = 'amapuri://root';
location.href = schema;

    在 QQ 中需要通过 top.location.href 进行唤端。

Universal Link

Universal Link 是在 WWDC 2015 上为 iOS9 引入的新功能，通过传统的 HTTP 链接即可打开 APP。如果用户未安装 APP，则会跳转到该链接所对应的页面。

首先在构建应用程序时需要在 XCode 中指定支持哪些域名，接着需要在所有的域名服务器上准备一个名为 apple-app-site-association(AASA) 的 JSON 文件，这个文件放在服务器的根目录或者 .well-known 目录下，这个文件定义了当访问哪些路径时打开 APP，一个示例如下，各字段含义可参考文档。

{
  "applinks": {
      "details": [
           {
             "appIDs": [ "ABCDE12345.com.example.app", "ABCDE12345.com.example.app2" ],
             "components": [
               {
                  "#": "no_universal_links",
                  "exclude": true,
                  "comment": "Matches any URL with a fragment that equals no_universal_links and instructs the system not to open it as a universal link."
               },
               {
                  "/": "/buy/*",
                  "comment": "Matches any URL with a path that starts with /buy/."
               },
               {
                  "/": "/help/website/*",
                  "exclude": true,
                  "comment": "Matches any URL with a path that starts with /help/website/ and instructs the system not to open it as a universal link."
               },
               {
                  "/": "/help/*",
                  "?": { "articleNumber": "????" },
                  "comment": "Matches any URL with a path that starts with /help/ and that has a query item with name 'articleNumber' and a value of exactly four characters."
               }
             ]
           }
       ]
   },
   "webcredentials": {
      "apps": [ "ABCDE12345.com.example.app" ]
   },


    "appclips": {
        "apps": ["ABCDE12345.com.example.MyApp.Clip"]
    }
}

当我们安装或更新应用程序时，都会从服务器中拉取此配置文件，并根据文件内容向系统进行注册，当我们访问 H5 链接时，如果命中了 Universal Link，就打开 APP，如果没命中则直接跳转 H5 页面。

即使页面打开是 404，只要网址格式符合规则，都可以命中并成功唤起，但是一般我们会准备一个 H5 页面，未命中跳转到这个页面时可以跳转到 App Store 引导用户下载 APP。

注意：

  1. 同域名无法唤端
  2. 必须使用有效证书的 https:// 托管 AASA 文件，且不得重定向
  3. 从 macOS 11 和 iOS 14 开始，应用程序不再将 AASA 文件请求直接发送到 Web 服务器，而是将这些请求发送到专用于关联域的 Apple CDN，Apple CDN 会定时从我们的服务器拉取文件
  4. 安装了软件但是无法通过 Universal Link 唤端，可能原因是软件安装时无法获取到 AASA 文件，当程序安装后大约每隔一周才会从 CND 重新校验 AASA 文件，此时需要重新安装或更新 APP 以重新拉取此文件，大部分情况下可以唤端成功

微信开放标签

由于微信对 URL Schema 这种唤端方式进行了拦截，在微信中无法直接通过 URL Schema 进行唤端，iOS 虽然可以通过 Universal Link 唤端，但是 Android 只能引导用户到浏览器打开唤端，或者使用应用宝唤端（但这种方式需要用户下载应用宝），这无疑会影响回流量。

在这种情况下需要借助微信提供的开放标签进行唤端，此功能仅开放给已认证的服务号，服务号绑定JS 接口安全域名下的网页可使用此标签跳转 App，关于安全域名设置操作可参考此文档，除此之外，在 APP 中还需要接入微信提供的 SDK，接入可参考此文档。

当这些前置工作准备就绪后，下面介绍在 H5 页面使用微信的 SDK 进行唤端：

  1. 在项目中引入微信 JS SDK：res.wx.qq.com/open/js/jwe… script 直接引入，当然可以判断当前浏览器环境，当仅在微信环境下才引入此脚本，当脚本加载成功后在 window 下会有一个 wx 对象，可以通过判断该对象是否存在来知道脚本是否加载成功

    const loadScript = async (url) => {
  return new Promise((resolve, reject) => {
    const script = document.createElement('script');


    script.addEventListener('load', () => {
      resolve();
    });
    script.addEventListener('error', () => {
      reject();
    });

    script.setAttribute('type', 'text/javascript');
    script.setAttribute('src', url);
    document.head.appendChild(script);
  })
}
const loadWechatSDK = async () => {
  if (window.wx) {
    return window.wx;
  }
  const wxJsSDK = "https://res.wx.qq.com/open/js/jweixin-1.6.0.js";
  try {
    await loadScript(wxJsSDK);
  } finally {
    return window.wx;
  }
}

  2. 签名，签名算法可以参考此文档，由于牵涉到一些密钥，签名操作一般放在服务端，因此需要服务提供一个接口获取签名信息，获取到签名信息后，调用 wx.config 进行配置

    const wx = await loadWechatSDK();
if (!wx) return;
wx.config({
  appId: '',     // 必填，公众号的唯一标识
  timestamp: xxx,   // 必填，生成签名的时间戳
  nonceStr: '',  // 必填，生成签名的随机串
  signature: '', // 必填，签名
  jsApiList: [], // 必填，需要用到的 JS API，比如打开相册
  openTagList: ["wx-open-launch-app"], // 选填，需要用到的开放标签
});

wx.ready(() => {
  // config 验证成功
});
wx.error(() => {
  // config 验证失败
})

  3. 使用开放标签，因为无法通过 API 的方式唤端，需要用户实际点击才可以唤端，因此我们会将开放标签作为蒙层盖住被点击的对象，这样点击时就可以触发唤端

    <wx-open-launch-app
  appid="公众号的唯一标识"
  extinfo="携带的扩展信息"
  path="跳转的 schema"
>
  <script type="text/wxtag-template">
    <style>
      .wx-btn {
    position: "absolute";
        width: 100%;
        height: 100%;
        top: 0;
        left: 0;
        opacity: 0;
      }
    </style>
  </script>
  <div class="wx-btn"></div>
</wx-open-launch-app>

因为必须要用户点击才能唤端，因此就会带来一个缺点，无法自动唤端。

唤端成功和失败

对于使用微信开放标签，微信提供了事件可以知道唤端是否失败

<wx-open-launch-app
  appid="公众号的唯一标识"
  extinfo="携带的扩展信息"
  path="跳转的 schema"
>
  <script type="text/wxtag-template">
    <style>
      .wx-btn {
    position: "absolute";
        width: 100%;
        height: 100%;
        top: 0;
        left: 0;
        opacity: 0;
      }
    </style>
  </script>
  <div class="wx-btn"></div>
</wx-open-launch-app>
<script>
  var btn = document.getElementById('launch-btn');
  btn.addEventListener('launch', function (e) {
    console.log('success');
  });
  btn.addEventListener('error', function (e) {
    console.log('fail', e.detail);
  });
</script>

对于非 SDK 唤端，没有事件透出，只能通过监听当前页面是否隐藏来判断是否唤端，唤端成功后，会打开 APP，当前 H5 页面就会隐藏，如果没有打开 APP，那么就会没有反应，停留在当前页面，通过监听几秒内 visibilitychange 事件是否有触发并且状态是否为 hidden 来判断是否唤端成功

const checkCallAppSuccess = (timeout = 3000) => {
  return new Promise((resolve) => {
    const onVisibilityChange = () => {
      if (document.visibilityState === 'hidden') {
        resolve(true);
        document.removeEventListener('visibilitychange', onVisibilityChange);
      }
    }
    setTimeout(() => {
      resolve(false);
      document.removeEventListener('visibilitychange', onVisibilityChange);
    }, timeout);

    document.addEventListener('visibilitychange', onVisibilityChange);
  });
}

实践

我们的目标是提供一个 callApp 的异步方法，接收一个 schema 参数，返回之是一个 Promise，如果唤端成功，值就是 true，否则就是 false，该方法不适用于微信开放标签，因为微信开放标签不提供 API 进行唤端。

为了不在代码中充斥着 if-else，我们使用一个配置来说明在各个平台和操作系统下的唤端方式：

const config = {
  Safari: {
    // Android 没有 Safari 浏览器
    Android: {
      action: '',
      fallback: ''
    },
    iOS: {
      action: 'ul', // Universal Link 唤端
      fallback: 'appstore' // 跳转应用商店
    }
  },
  Taobao: {
    Android: {
      action: 'schema',
      fallback: 'offcial', // 跳转官网
    },
    iOS: {

    }
  },
  // 微信空配置，因为微信开放标签无法通过 API 唤端
  // 如果没有配置微信开放标签，可以在这里添加配置
  // 比如 Android 打开应用宝，iOS 使用 Universal Link
  Wechat: {
    Android: {
      action: '',
      fallback: '',
    },
    iOS: {
      action: '',
      fallback: '',
    }
  },
  // ...
}

准备好所有的唤端方式：

const callBySchema = (schema) => {
  if (isAndroid) {
    callByIframe(schema);
  } else {
    callByLocation(schema);
  }
}

const callbyUniversalLink = (schema) => {
  location.href = `${universalLink}?schema=${schema}`
}

// 其他唤端方式，跳转官方，App Store 等

const methodConfig = {
  'schema': callBySchema,
  'ul': callByUniversalLink
}
const getCallMethod = (method) => {
  return methodConfig[method];
}

最后提供一个对外的 callApp方法：

const callApp = async (schema) => {
  // 获取操作系统，是 Android 还是 iOS
  const system = getSystem();
  const ruleWithSystem = config[system];
  const action = ruleWithSystem.action;
  const fallback = ruleWithSystem.fallback;
  if (!action) {
    return false;
  }
  const callMethod = getCallMethod(action);
  callMetod?.(schema);
  const isSuccess = await checkCallAppSuccess();
  if (!isSuccess && fallback) {
    const fallbackCallMethod = getCallMethod(action);
    fallbackCallMethod?.(schema);
  }

  return isSuccess;
}
