用vue3+echarts实现圆形雷达图

用vue3+echarts实现圆形雷达图

本文首发于公众号【一个老码农】

1. 安装echarts

npm install echarts

2. 需要声明一个用来挂载雷达图的div

<template>
  <div>
    <div ref="chartRef" class="chart-div"></div>
  </div>
</template>

<script setup lang="ts">
const chartRef = ref()
</script>

<style scoped>
.chart-div {
  margin: 0 auto;
  width: 300px;
  height: 360px;
}
</style>

3. 根据数据和配置渲染雷达图

以下只给出script代码

<script setup lang="ts">
import * as echarts from 'echarts'
import { ref, onMounted } from 'vue'

const chartRef = ref()

const showChart = () => {
  var myChart = echarts.init(chartRef.value)
  let option

  option = {
    title: {
      text: ''
    },
    legend: {
      // 设置图例显示在底部，可根据实际情况调整
      bottom: 0,
      // 'circle'：圆点（默认值）、'rect'：方形、'triangle'：三角形、'none'：不显示
      icon: 'rect',
      // 图例宽度
      itemWidth: 12,
      // 图例高度
      itemHeight: 12,
      textStyle: {
        fontSize: 12, // 设置字号大小
        color: '#595959' //设置图例名称颜色
      },
      // 设置每个图例项的颜色和图例名称
      data: [
        {
          name: '张三',
          itemStyle: {
            color: 'rgba(81, 132, 210, 0.5)'
          }
        },
        {
          name: '李四',
          itemStyle: {
            color: 'rgba(85, 197, 187, 0.5)'
          }
        },
        {
          name: '王五',
          itemStyle: {
            color: 'rgba(120, 131, 252, 0.5)'
          }
        },
        {
          name: '赵六',
          itemStyle: {
            color: 'rgba(150, 171, 197, 0.5)'
          }
        },
        {
          name: '孙七',
          itemStyle: {
            color: 'rgba(216, 116, 116, 0.5)'
          }
        }
      ]
    },
    radar: {
      // polygon 多边形、circle 圆形
      shape: 'circle',
      // 设置每个维度的名称及最大值，这里每科目满分为100分
      indicator: [
        { name: '语文', max: 100 },
        { name: '数学', max: 100 },
        { name: '英语', max: 100 },
        { name: '物理', max: 100 },
        { name: '化学', max: 100 },
        { name: '生物', max: 100 },
        { name: '历史', max: 100 },
        { name: '政治', max: 100 },
        { name: '地理', max: 100 },
        { name: '体育', max: 100 }
      ],
      // 雷达图内部嵌套的多边形或圆形个数（分割线）
      splitNumber: 4,
      // 分割线样式设置
      splitLine: {
        lineStyle: {
          color: '#EEEFF3', // 设置分割线的颜色
          width: 2
        }
      },
      splitArea: {
        areaStyle: {
          // 分割线之间的填充色设置
          color: ['#fff', '#fff', '#fff']
        }
      },
      // 维度项名称设置，颜色、字号（维度在此指的是每个科目）
      axisName: {
        color: '#8C8C8C',
        fontSize: 14
      },
      // 维度轴线设置
      axisLine: {
        lineStyle: {
          color: '#EEEFF3', // 设置轴线的颜色
          width: 1
        }
      }
    },
    // 系列数据设置
    series: [
      {
        name: '',
        type: 'radar',
        symbol: 'none',
        data: [
          {
            // 设置每科目的分值
            value: [80, 90, 85, 90, 70, 100, 80, 90, 85, 90],
            name: '张三',
            areaStyle: {
              // 每个数据项的背景颜色设置
              color: 'rgba(81, 132, 210, 0.2)'
            },
            lineStyle: {
              // 每个数据项的线的颜色
              color: 'rgba(81, 132, 210)'
            }
          },
          {
            value: [90, 85, 90, 70, 100, 80, 90, 85, 90, 70],
            name: '李四',
            areaStyle: {
              color: 'rgba(85, 197, 187, 0.2)'
            },
            lineStyle: {
              color: 'rgba(85, 197, 187)'
            }
          },
          {
            value: [90, 85, 90, 70, 100, 80, 90, 85, 90, 70],
            name: '王五',
            areaStyle: {
              color: 'rgba(120, 131, 252, 0.2)'
            },
            lineStyle: {
              color: 'rgba(120, 131, 252)'
            }
          },
          {
            value: [100, 80, 90, 85, 90, 70, 85, 90, 70, 80],
            name: '赵六',
            areaStyle: {
              color: 'rgba(150, 171, 197, 0.2)'
            },
            lineStyle: {
              color: 'rgba(150, 171, 197)'
            }
          },
          {
            value: [80, 90, 85, 90, 70, 85, 90, 70, 80, 100],
            name: '孙七',
            areaStyle: {
              color: 'rgba(216, 116, 116, 0.2)'
            },
            lineStyle: {
              color: 'rgba(216, 116, 116)',
              // 设置为虚线
              type: 'dashed'
            }
          }
        ]
      }
    ]
  }

  myChart.setOption(option)
}

onMounted(() => {
  showChart()
})
</script>

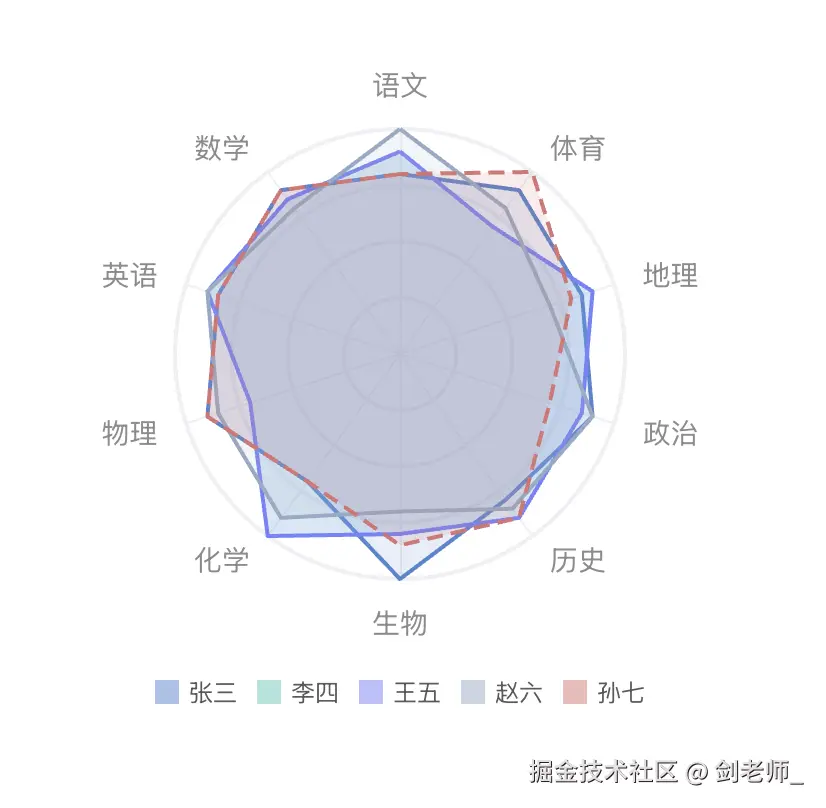

效果图如下：
