论文阅读：端到端自动驾驶UniAD详解（一）UniAD是一个最新的综合框架，将全栈驾驶任务整合到一个网络中。它精心设计，

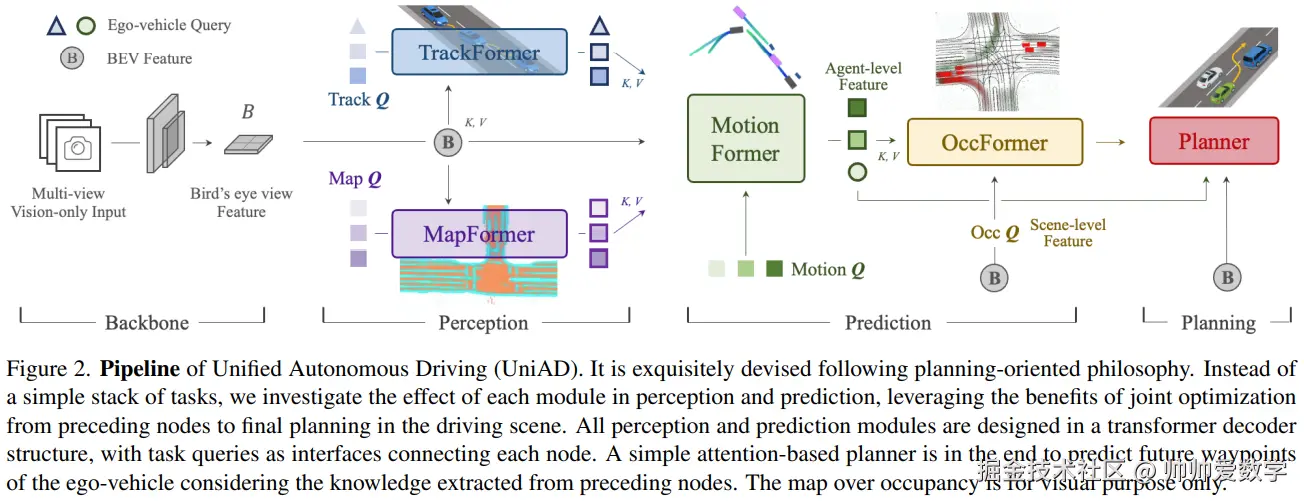

UniAD概览

BEV特征提取

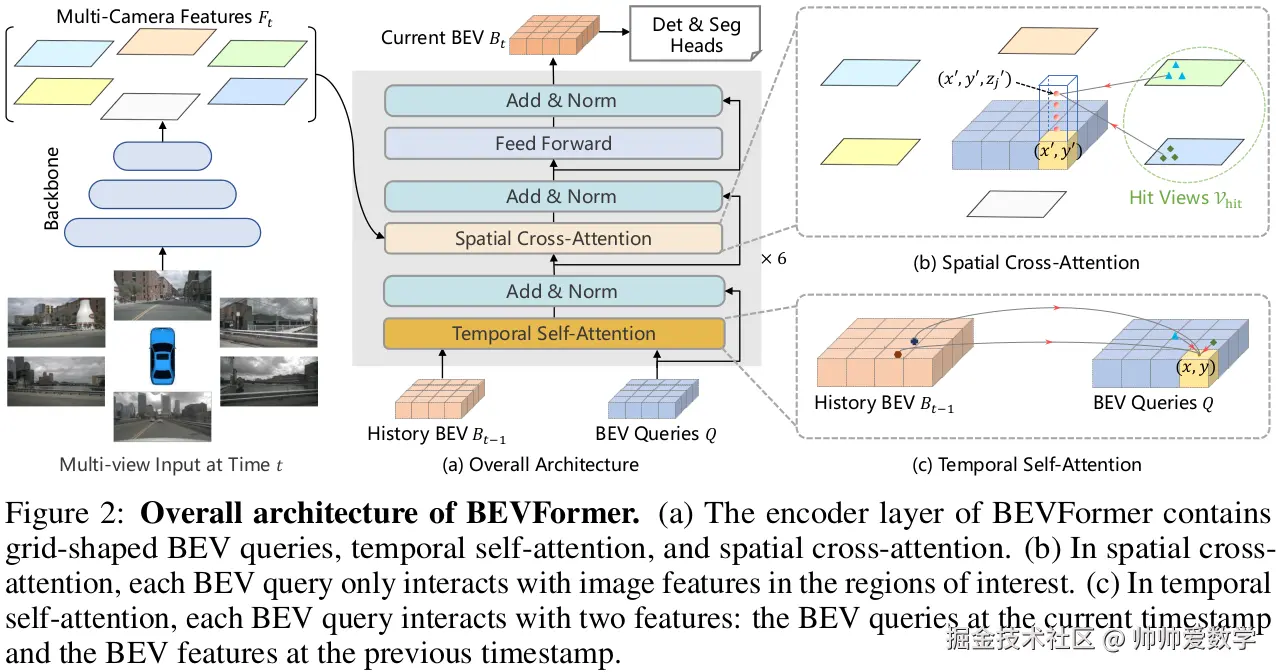

采用BEVFomer模型结构，对环视图像提取BEV特征，如下图所示

数据流过程：

$t$ 时刻的 $N$ 张环视图像，经过图像Backbone（例：ResNet-101）得到 $N$ 张图像对应的特征： $F_t=\{F_t^i\}^{N}_{i=1}$ ，其中 $F^i_t$ 表示 $t$ 时刻的第 $i$ 个视角的图像的特征；
$t-1$ 时刻的BEV特征 $B_{t-1}$ 和BEV queries $Q_{bev}$ （预先定义的维度与BEV特征一致的可学习参数），经过时序自注意力机制（TSA, temporal self-attention）模块，得到经过TSA后的BEV queries $Q_{bev}$

Q_{bev}=\mathrm{DeformAtten}(Q_{bev},B_{t-1},B_{t-1})

TSA后的BEV queries $Q_{bev}$ 和 $F_t\{F_t^i\}_{i=1}^{N}$ ，经过空间交叉注意力机制（SCA, Spatial Cross-Attention）模块，得到经过SCA后的BEV queries $Q_{bev}$

Q_{bev}=\mathrm{DeformAtten}(Q_{bev},F_{t},F_{t})

经过6个（TSA+Norm+SCA+Norm+FF+Norm）的组合模块之后，输出 $t$ 时刻的BEV特征 $B_t$ .

其中 $\mathrm{DeformAtten}(Q,K,V)$ 表示，以 $Q$ 为查询向量信息源， $K$ 为键的信息源， $V$ 为值的信息源的Deformable Attention机制算子。

TrackFormer

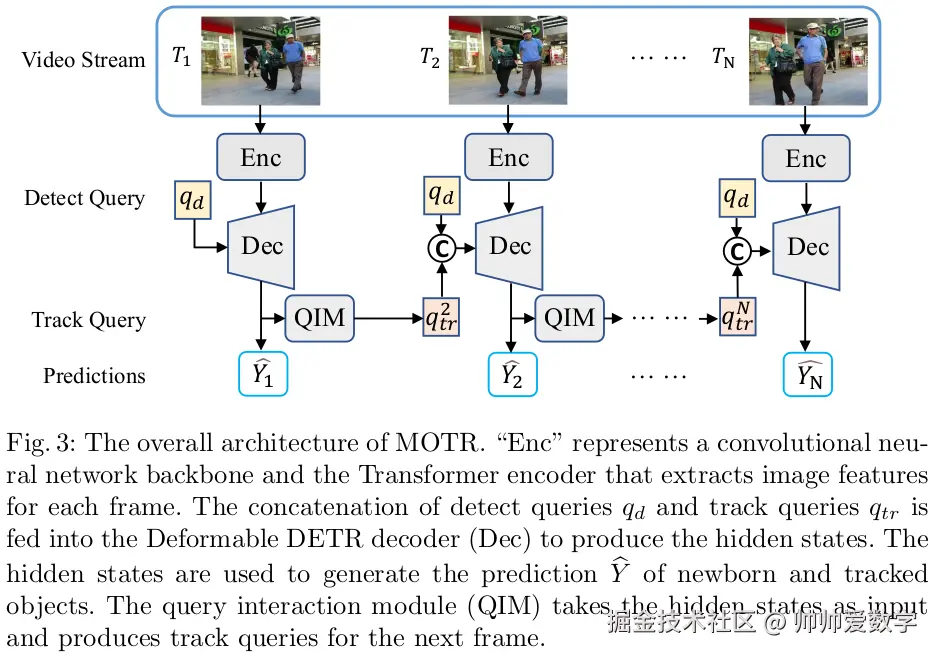

TrackFormer基于MOTR模型的整体结构，将原模型中每帧的2D图像输入，改为BEV特征作为输入，如下图所示

TrackFormer将上图中的Video Stream的每一帧图像和Enc模块，替换为上一步由BEV特征提取模块得到的 $B$ ，即每帧的BEV特征。

从时序的BEV特征输入，经过MOTR模型推理，到输出目标轨迹，需要经过以下步骤：

$T_1$ 时刻的BEV特征 $B_{t_1}$ ，与Detect Query $q_d$ 一起作为输入，经过Transformer Decoder解码器，得到Hidden States（隐状态），同时输出 $T_1$ 帧的目标和轨迹；
Hidden States再经过QIM（查询交互模块）得到 $T_2$ 帧的Tracked Query $q_{tr}$ ；
Detect Query $q_d$ 与 $T_2$ 帧的Tracked Query $q_{tr}$ 进行拼接，与 $T_2$ 帧的图像特征，一起输入到Transformer Decoder解码器，得到 $T_2$ 帧的Hidden States，同时输出 $T_2$ 帧的目标和轨迹；
循环执行上述步骤，根据 $T_i$ 帧的状态信息，进行 $T_{i+1}$ 帧的轨迹预测， $i=2,3,4,\dots$

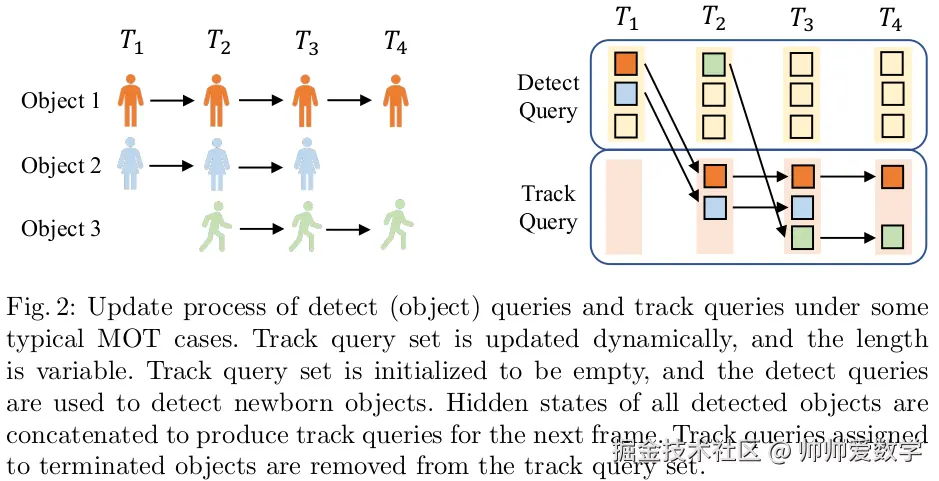

Detect Query和Track Query

Detect Query是一个可学习的查询向量，维度为 $N_{det}*d$ ， $N_{det}$ 为最大检测目标个数，长度固定， $d$ 为负责每个目标的查询向量长度。它负责检测第一次出现的目标。

Track Query是一个可学习的查询向量，维度为 $N_{tr}*d$ ， $N_{tr}$ 为当前存在目标轨迹个数，长度随着目标轨迹的产生和消失而变动， $d$ 为负责每个目标轨迹的查询向量长度。它负责维护目标的轨迹信息。

Detect Query和Track Query拼接起来，一起作为查询向量，结合由BEV特征 $B$ 产生的键和值，参与到Transformer Decoder模块，负责检测新出现的目标和维护已有目标的轨迹。

QIM（查询交互模块）

此模块负责目标轨迹的产生和消失，维护轨迹的生命周期。

训练阶段，通过匈牙利匹配算法，Detect Query与Ground Truth中第一次出现的目标，根据两者的IoU大小进行Bipartite matching配对，确定每个位置负责检测的目标框；Track Query与Ground Truth中对应轨迹ID的目标，根据两者IoU大小进行进行Bipartite matching配对。

推理阶段，Detect Query根据检测框的阈值大小来确定要保留的检测，而Track Query中，需某个目标轨迹的阈值持续低于某个值一段时间后，才进行删除。

MapFormer

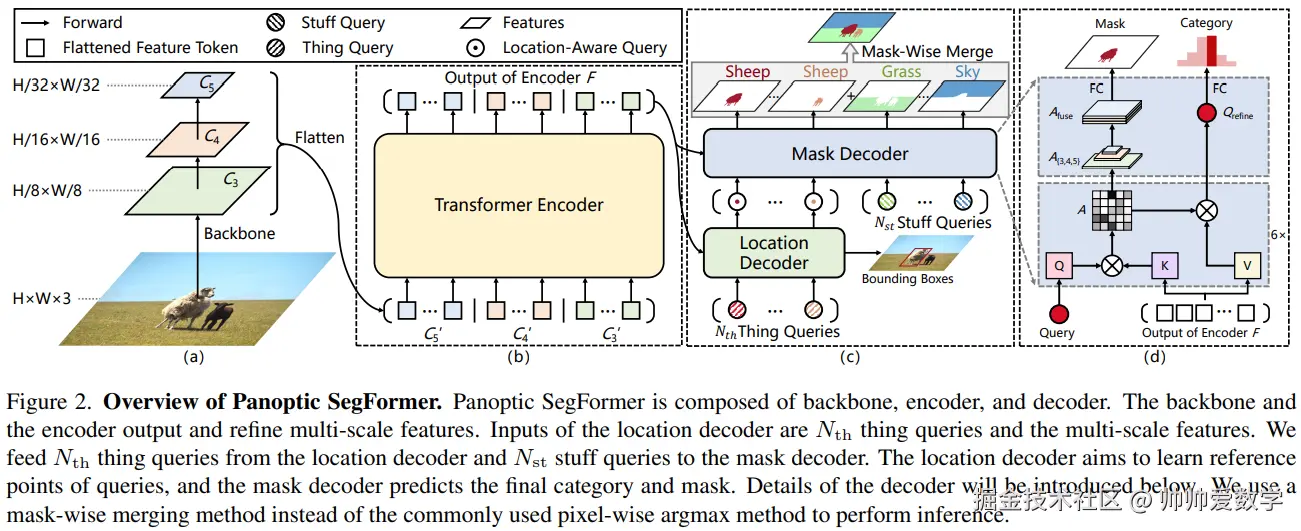

采用Panoptic SegFormer模型结构的transformer encoer模块、location decoder模块和mask decoder模块，对环视图像的BEV特征进行全景分割，得到map信息： lanes,、boundaries、pedestrian crossings和 drivable area.

数据流过程：

环视图像的BEV特征，经过Flatten之后，作为Featue Token，输入到Transformer Encoder模块，得到Encoder的输出 $F$ ；
$F$ 与 $N_{th}$ 个 Things Queries，输入Location Decoder模块，得到 $N_{th}$ 个 location-aware Things Queries；
$N_{th}$ 个 location-aware Things Queries和 $N_{st}$ 个 Stuff Queries，输入Mask Decoder模块，得到每类的分割mask和对应的分类；

MotionFormer、OccFormer和Planner

除了上述模块之外，UniAD还包括MotionFormer模块、OccFormer模块和planner模块，我将在此系列文章的第二篇中进行详细讲解：

MotionFormer捕获B+物体+地图之间的交互信息（作为k和v），并预测每个物体的未来轨迹，由于场景中每个物体的行动可能会对其他物体产生重大影响，该模块为所有考虑的物体做出联合预测。
同时，我们设计了一个自车查询，以明确地对自车进行建模，并与其他物体交互。
OccFormer使用BEV特征B作为查询，物体motion信息作为k和v，并且预测物体未来occupancy的情况
最后，Planner使用来自MotionFormer的表达性自车查询来预测规划结果，并通过避开OccFormer预测的占用区域来避免碰撞。
Planner利用来自MotionFormer的自车查询来预测规划结果，并将其自身远离OccFormer预测的占用区域，以避免碰撞。
