手写操作系统 - 6.全局描述符

A20地址线

B站视频链接 - 【207.加载GDT】

A20地址线是计算机系统中的一个重要概念，尤其是在早期的x86架构中。A20地址线用于扩展系统的地址空间，使得处理器能够访问超过1MB的内存。

在8086和80286等早期处理器中，地址线的数量限制了可寻址的内存空间。在这些处理器中，最多只能寻址1MB的内存（2^20 = 1,048,576字节）。A20地址线的引入，使得后来的处理器（如80386及以后的处理器）能够寻址更大的内存空间。

段描述符

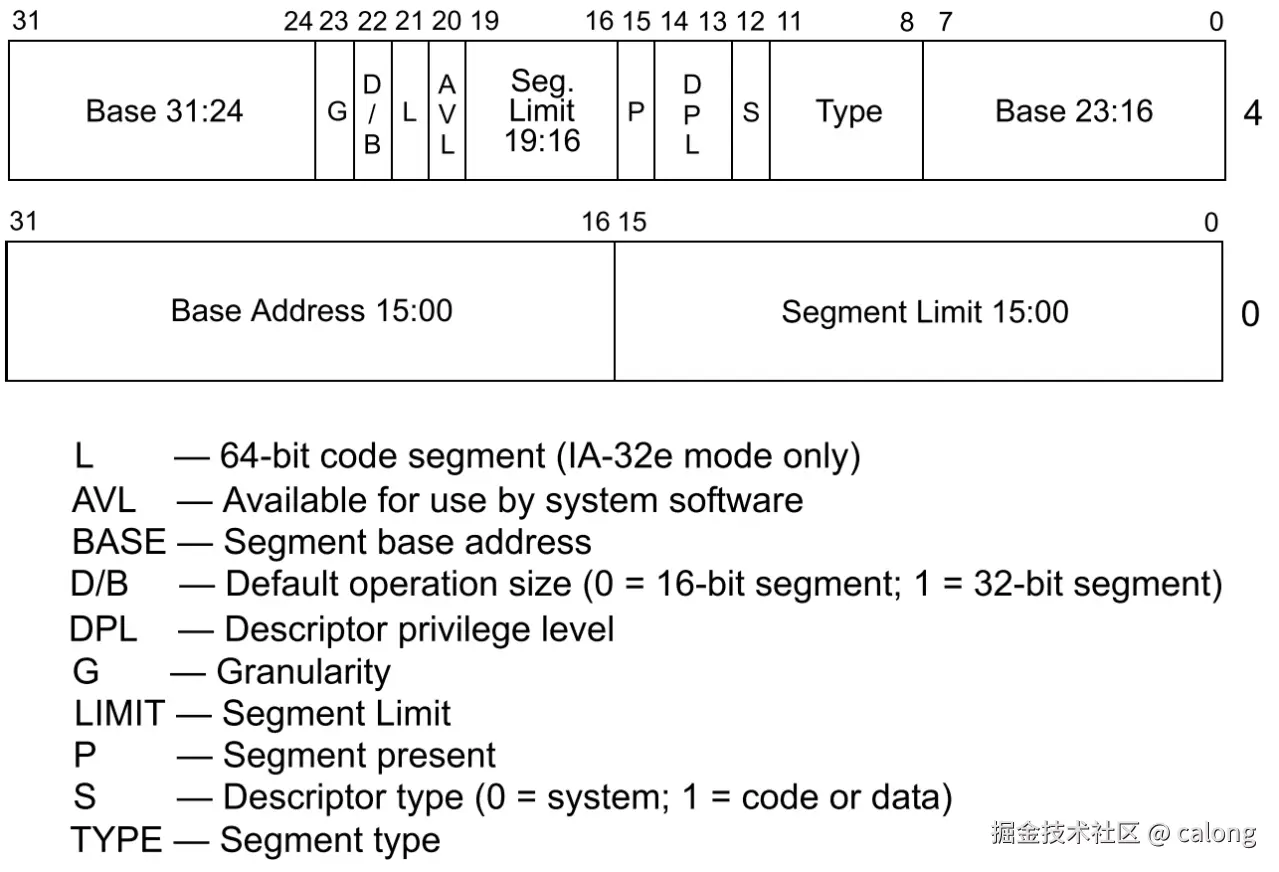

段描述符是位于GDT（ Global Descriptor Table, GDT ）或LDT（ Local Descriptor Table, LDT ）中8字节大小的表项，用来描述内存段的属性。给处理器提供一个段的位置、界限、访问特权级等信息

• 低32位
  • 第 0~15 位用来存储段的段界限前 0～15 位。段界限表示段边界的扩展最值，即最大扩展到多少或最小扩展到多少。
  • 第 16～31 位用来存储段基址 0～15 位。
• 高32位

  • 第 0～7 位是段基址的 16～23 位。

  • 第 8~11 位是 type 字段，共 4 位，用来指定本描述符的类型。type 字段和 S 字段配合使用。格式为X|C/E|R/W|A

    • X=0表示数据段
      • E: 0表示向上拓展, 1表示向下扩展
      • W: 0表示只读, 1表示可写
      • A: 0表示未访问, 1表示已访问
    • X=1表示代码段
      • C: 0表示非一致代码段, 1表示一致代码段
      • R: 0表示只读, 1表示可读写
      • A: 0表示未访问, 1表示已访问

  • 第 12 位是 S 字段。

    • S为 0 时表示系统段，
    • S 为 1 时表示数据段。

    凡是硬件运行要用到的东西都可称之为系统，凡是软件（代码，数据，栈）需要的东西都称为数据。

  • 第 13～14 位是 DPL（Descriptor Privilege Level） 字段，即描述符特权级。2位能表示 4 种特权级，数字越小，特权级越大。

  • 第 15 位是 P （Present） 字段，即段是否存在。如果段存在于内存中，P 为 1，否则 P 为 0。

  • 第 16～19 位是段界限的第 16～19 位。

  • 第 20 位为 AVL 字段，

  • 第 21 位为 L 字段，用来设置是否是 64 位代码段。L 为 1 表示 64 位代码段，否则表示 32位代码段。

  • 第 22 位是 D/B 字段，用来指示有效地址（段内偏移地址）及操作数的大小。

  • 第 23 位是 G 字段，Granularity，粒度，用来指定段界限的单位大小。0表示1字节为单位，1表示4KB为单位。

  • 第 24～31 位是段基址的第 24～31 位。

平坦模式

平坦模式（Flat Mode）是一种内存管理方式，主要用于简化程序的地址空间管理。在平坦模式下，整个地址空间被视为一个连续的线性地址空间，而不再进行分段管理。

全局描述符

全局描述符表（ Global Descriptor Table, GDT ）是保护模式下内存段的登记表。全局描述符表 GDT 相当于是描述符的数组，数组中的每个元素都是 8 字节的描述符。可以用选择子中提供的下标在 GDT 中索引描述符。

全局描述符表存放在内存中，需要用专门的寄存器（GDTR，GDT Register）指向它(GDT )后，CPU 才知道它的位置。GDTR 是个 48 位的寄存器，专门用来存储 GDT 的内存地址及大小。其中前16位是 GDT 以字节为单位的界限值，所以这 16 位相当于GDT 的字节大小减 1。后32位是 GDT 的起始地址。由于 GDT 的大小是 16 位，每个描述符大小是8字节，故，GDT中最多可容纳的描述符数量是65536/8=8192个，即 GDT 中可容纳 8192 个段或门。

Global Descriptor Table

字节偏移量	名称	含义
0-15	GDTLimit	GDT界限
16-47	GDTStartAddr	GDT内存起始地址

段选择子

段选择子（Segment Selector）是用于在保护模式下选择和访问内存段的数据结构。它通常用于在全局描述符表（GDT）或局部描述符表（LDT）中选择特定的段描述符。

偏移量	名称	含义
0-1	RPL	请求特权级
2	TI	0表示GDT, 1表示LDT
3-15	Index	段描述符在GDT中的索引

段访问控制

当一个程序尝试访问某个段时，CPU会比较该段的DPL和程序的当前特权级别（CPL，Current Privilege Level）以及段选择子的RPL。 访问控制规则如下： 如果CPL < DPL，访问被拒绝。 如果CPL = DPL，访问被允许。 如果CPL > DPL，访问被允许，且RPL也必须小于或等于DPL。
