JNI原理
初识：
what：

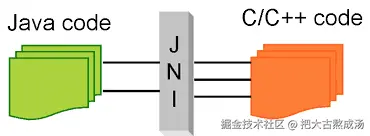

JNI（Java Native Interface）是一个编程框架，允许 Java 代码与其他语言（如 C、C++ 和汇编语言）编写的本地应用程序和库进行交互。JNI 提供了一种机制，使得 Java 程序能够调用本地方法（native methods），并且能够与本地代码进行数据交换。
why：
● 游戏
● 视频解码
● 复用C/C++函数
● 加快运行速度
how：
doc.weixin.qq.com/flowchart-a…
在Java中调用C++：
通过“hello world”写一个简单的示例：
1. 在Java文件中定义native函数：
JVM查找Native方法有两种方式：
1、按照JNI规范的命名规则进行查找，这种方式叫静态注册。
2、调用JNI提供的RegisterNatives函数，将本地函数注册到JVM中，这种方式叫动态注册。
静态注册：
1. 在Java文件中声明native函数，使用System.loadLibrary("<C语言文件名>")。
2. 使用javac <>将编译Java文件编译成.class。
3. 使用javac -h <C/C++目的文件目录> <Java文件目录> 生成C/Cpp的头文件。
这么做是直接生成对应名字文件，不用自己命名，
对于native方法的命名规则，函数名根据以下规则构建：
● 在名称前面加上 Java_。
● 描述与顶级源目录相关的文件路径。
● 使用下划线代替正斜杠。
● 删掉 .java 文件扩展名。
● 在最后一个下划线后，附加函数名。
4. 实现头文件，并且将文件命名为前面的<C语言文件名>，android studio中提供CMake直接注册，注册之后CMake会帮忙编译， 否则使用gcc自己将c/cpp和头文件编译为.so编译为动态链接库。
5. 在Java中调用。
动态注册：
静态注册和动态注册本质区别： 静态注册在编译器，使用CMake等手段将.so动态链接库，预先注册好了
动态注册是在运行时候，在动态连接库中才回去注册本地方法
在C++中调用Java：
这里的调用方式和Java中通过反射查找一个类的调用相似。核心函数为以下几个。
FindClass(), NewObject(), GetStaticMethodID(),
GetMethodID(), CallStaticObjectMethod(), CallVoidMethod()
//*********************************************************
非静态：
//通过jobject对象调用普通方法
(*jniEnv)->CallVoidMethod(jniEnv, mTestProvider, sayHello,jstrMSG);
//通过jclass类调用静态方法
(*jniEnv)->CallStaticObjectMethod(jniEnv, TestProvider, getTime);
Chromium中是如何处理C++和Java之间调用的？
chromium为方便JNI的开发, 写了一个关键脚本: jni_generator.py,
在编译前扫描所有的java文件, 对java文件中有@CalledByNative注解的方法和native关键字修饰的方法,
在out/release/gen/目录下生成和java文件对应的.h文件，
命名规则是: 类名_jni.h, 例如: Tab.java对应Tab_jni.h, TraceEvent.java对应TraceEvent_jni.h以Tab.java为例:
public class Tab {
//内核获得用户输入的url
@CalledByNative
public String getUrl() {
String url = getWebContents() != null && !getWebContents().isDestroyed() ? getWebContents().getUrl() : "";
if (getContentViewCore() != null || getNativePage() != null || !TextUtils.isEmpty(url)) {
mUrl = url;
}
return mUrl != null ? mUrl : "";
}
//保存网页的API
private native void nativeSaveWebArchieve(long nativeTabAndroid, String filename, ValueCallback<String> callback);
}
对应Tab_jni.h中的内容:
//生成一个方法对调用Java中的方法进行封装
//本质还是: 通过JNIEnv找到method id, 然后通过CallObjectMethod() 进行调用.
static base::android::ScopedJavaLocalRef<jstring> Java_Tab_getUrl(JNIEnv* env,
jobject obj) {
/* Must call RegisterNativesImpl() */
CHECK_CLAZZ(env, obj,
Tab_clazz(env), NULL);
jmethodID method_id =
base::android::MethodID::LazyGet<
base::android::MethodID::TYPE_INSTANCE>(
env, Tab_clazz(env),
"getUrl",
"("
")"
"Ljava/lang/String;",
&g_Tab_getUrl);
jstring ret =
static_cast<jstring>(env->CallObjectMethod(obj, //***这里实现的真正调用java中的方法***
method_id));
jni_generator::CheckException(env);
return base::android::ScopedJavaLocalRef<jstring>(env, ret);
}
对java中的native方法进行实现，
方法名必须按照: 包名类名方法名， 符合签名规范：
void Java_org_chromium_chrome_browser_Tab_nativeSaveWebArchieve(JNIEnv* env,
jobject jcaller,
jlong nativeTabAndroid,
jstring filename,
jobject callback) {
TabAndroid* native = reinterpret_cast<TabAndroid*>(nativeTabAndroid);
CHECK_NATIVE_PTR(env, jcaller, native, "SaveWebArchieve");
return native->SaveWebArchieve(env, jcaller, filename, callback);
}
在tab_android.cc中 #include "jni/Tab_jni.h"
#include "jni/Tab_jni.h"
GURL TabAndroid::GetURL() const {
JNIEnv* env = base::android::AttachCurrentThread();
return GURL(base::android::ConvertJavaStringToUTF8(
Java_Tab_getUrl(env, weak_java_tab_.get(env).obj())));
}
void TabAndroid::SaveWebArchieve(JNIEnv *env, jobject obj, jstring path, jobject callback) {
ScopedJavaGlobalRef<jobject>* j_callback = new ScopedJavaGlobalRef<jobject>();
j_callback->Reset(env, callback);
base::FilePath target_path(ConvertJavaStringToUTF8(env, path));
web_contents()->GenerateMHTML(
target_path,
base::Bind(&GenerateMHTMLCallback, base::Owned(j_callback), target_path));
}
如何调用：
通过上述6个步骤，我们便实现了Java调用native函数，借助了相应的工具，我们可以很快的实现其互相调用，但是，工具也屏蔽掉了大量的实现细节，让这个过程变成黑盒，不了解其实现。这个过程中， 当JVM调用这些函数，传递了一个JNIEnv指针，一个jobject的指针，任何在Java方法中声明的Java参数。
一个JNI函数看起来类似这样：
JNIEXPORT void JNICALL Java_ClassName_MethodName
(JNIEnv *env, jobject obj)
{
/*Implement Native Method Here*/
}
Java和C++之间的调用，Java的执行需要在JVM上，因此在调用的时候，JVM必须知道要调用那一个本地函数，本地函数调用Java的时候，也必须要知道应用对象和具体的函数。
JNI中C++和Java的执行是在同一个线程，但是其线程值是不相同的。 JNIEnv是JNI的使用环境，JNIEnv对象是和线程绑定在一起的，在进行调用的时候，会传递一个JavaVM的指针作为参数，然后通过JavaVM的getEnv函数得到JNIEnv对象的指针。在Java中每次创建一个线程，都会生成新的JNIEnv对象。

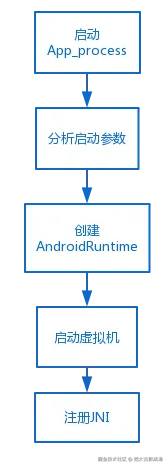

在分析系统源码的时候，我们可以看到很多的java对于native的调用，通过对于源码的分析，我们发现在系统开机之后，就会有许多的Service进程被启动，这个时候，而其很多实现都是通过native来实现的，这个时候如何调用，让我们回归到系统的启动过程中。在Zygote进程中首先会调用启动VM。
if (startVm(&mJavaVM, &env, zygote) != 0) {
return;
}
onVmCreated(env);
if (startReg(env) < 0) {
return;
}
int AndroidRuntime::startReg(JNIEnv* env)
{
if (register_jni_procs(gRegJNI, NELEM(gRegJNI), env) < 0) {
env->PopLocalFrame(NULL);
return -1;
}
....
return 0;
}
static int register_jni_procs(const RegJNIRec array[], size_t count, JNIEnv* env)
{
for (size_t i = 0; i < count; i++) {
if (array[i].mProc(env) < 0) {
return -1;
}
}
return 0;
}
static const RegJNIRec gRegJNI[] = {
REG_JNI(register_com_android_internal_os_RuntimeInit),
REG_JNI(register_android_os_SystemClock),
REG_JNI(register_android_util_EventLog),
REG_JNI(register_android_util_Log),
.....
}
array[i]是指gRegJNI数组, 该数组有100多个成员。其中每一项成员都是通过REG_JNI宏定义。
#define REG_JNI(name) { name }
struct RegJNIRec {
int (*mProc)(JNIEnv*);
};
调用mProc，就等价于调用其参数名所指向的函数。 例如REG_JNI(register_com_android_internal_os_RuntimeInit).mProc也就是指进入register_com_android_internal_os_RuntimeInit方法，进入这些方法之后，就会是对于该类中的一些native方法和java方法的映射。
int register_com_android_internal_os_RuntimeInit(JNIEnv* env) {
return jniRegisterNativeMethods(env, "com/android/internal/os/RuntimeInit",
gMethods, NELEM(gMethods));
}
//gMethods：java层方法名与jni层的方法的一一映射关系
static JNINativeMethod gMethods[] = {
{ "nativeFinishInit", "()V",
(void*) com_android_internal_os_RuntimeInit_nativeFinishInit },
{ "nativeZygoteInit", "()V",
(void*) com_android_internal_os_RuntimeInit_nativeZygoteInit },
{ "nativeSetExitWithoutCleanup", "(Z)V",
(void*) com_android_internal_os_RuntimeInit_nativeSetExitWithoutCleanup },
};
至此就完成了对于native方法和Java方法的映射关联。
● 另一种加载方式
对于JNI方法的注册无非是通过两种方式一个是上述启动过程中的注册，一个是在程序中通过System.loadLibrary的方式进行注册，这里，我们以System.loadLibrary来分析其注册过程。
public static void loadLibrary(String libname) {
Runtime.getRuntime().loadLibrary0(VMStack.getCallingClassLoader(), libname);
}
public static Runtime getRuntime() {
return currentRuntime;
}
synchronized void load0(Class fromClass, String filename) {
if (!(new File(filename).isAbsolute())) {
throw new UnsatisfiedLinkError(
"Expecting an absolute path of the library: " + filename);
}
if (filename == null) {
throw new NullPointerException("filename == null");
}
String error = doLoad(filename, fromClass.getClassLoader());
if (error != null) {
throw new UnsatisfiedLinkError(error);
}
}
String librarySearchPath = null;
if (loader != null && loader instanceof BaseDexClassLoader) {
BaseDexClassLoader dexClassLoader = (BaseDexClassLoader) loader;
librarySearchPath = dexClassLoader.getLdLibraryPath();
}
synchronized (this) {
return nativeLoad(name, loader, librarySearchPath);
}
经过层层调用之后来到了nativeLoad方法，这里对于这段代码的分析，目的是为了了解，整个JNI的注册过程和调用的时候，JVM是如何找到相应的native方法的。
对于nativeLoad执行的内容，会转交到classLoader，最终会转化为系统的调用，调用dlopen和dlsym函数。
● 调用dlopen函数，打开一个so文件并创建一个handle；
● 调用dlsym()函数，查看相应so文件的JNI_OnLoad()函数指针，并执行相应函数。
简单的说，dlopen、dlsym提供一种动态转载库到内存的机制，在需要的时候，可以调用库中的方法。
在Java字节码中，普通的方法是直接把字节码放到code属性表中，而native方法，与普通的方法通过一个标志“ACC_NATIVE”区分开来。java在执行普通的方法调用的时候，可以通过找方法表，再找到相应的code属性表，最终解释执行代码。
在将动态库load进来的时候，首先要做的第一步就是执行该动态库的JNI_OnLoad方法，我们需要在该方法中声明好native和java的关联，系统中的相关类因为没有提供该方法，因此需要手动调用了各自相应的注册方法。编译器则为我们做了这个操作，也不需要我们来做。写好映射关系之后，调用registerNativeMethods方法来将这些方法进行注册。具体的函数映射和注册方式如上Runtime所示。
在编译成的java代码中，普通的Java方法会直接指向方法表中具体的方法，而对于native方法则是做了特殊的标记，在执行到native方法时，就会根据我们之前加载进来的native的方法对应表中去查找相应的方法，然后执行。

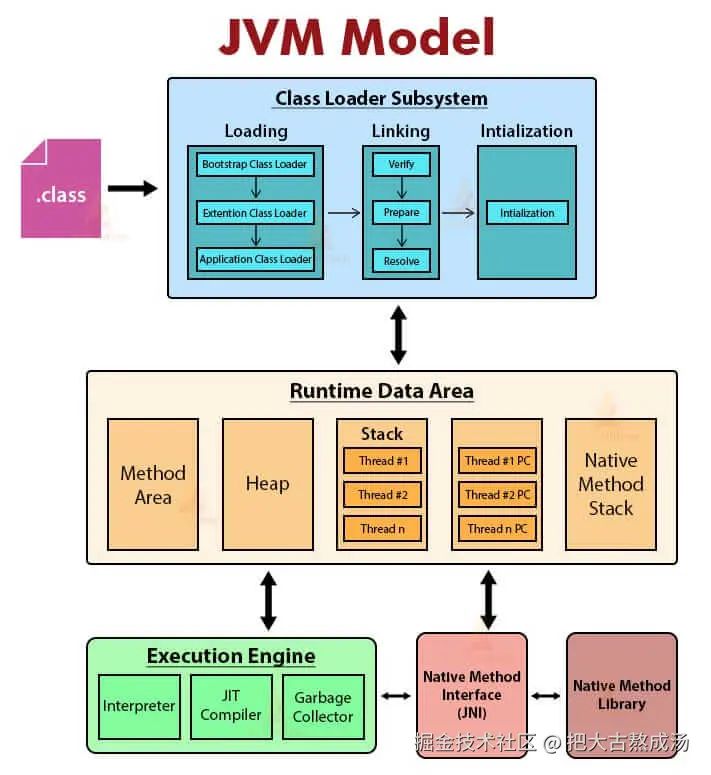

⬇️辅助理解：
