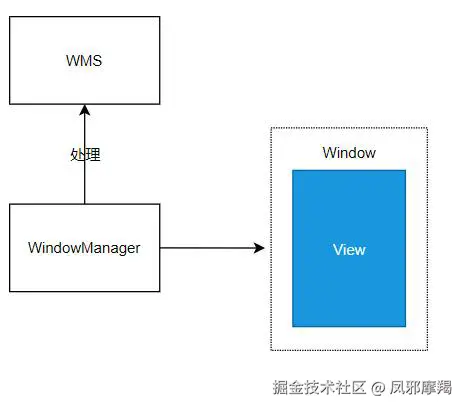

1 Window、WindowManager、WMS


Window：在Android视图体系中Window就是一个窗口的概念。Android中所有的视图都是依赖于Window显示的。

WindowManager：对Window的管理，包括新增、更新和删除等。

WMS：窗口的最终管理者，它负责窗口的启动、添加和删除，另外窗口的大小和层级也是由WMS进行管理。

2 Window的基本概念

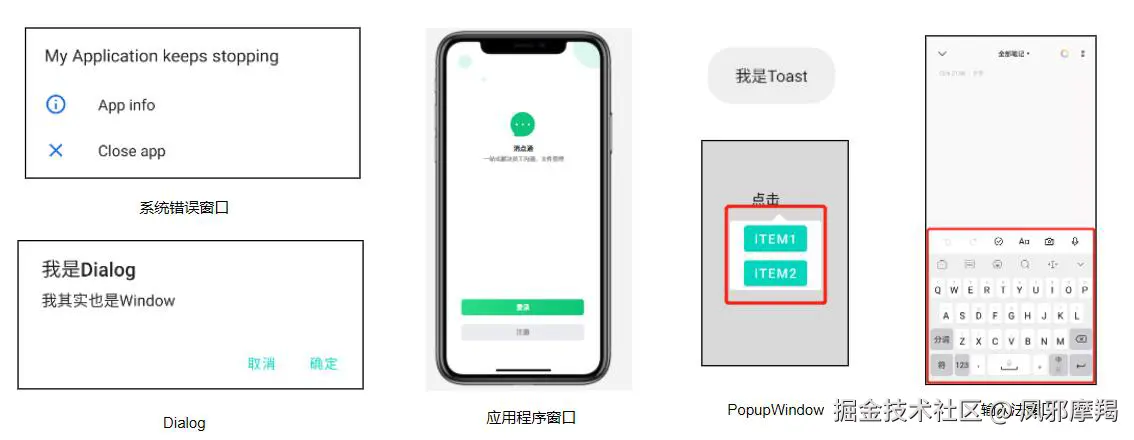

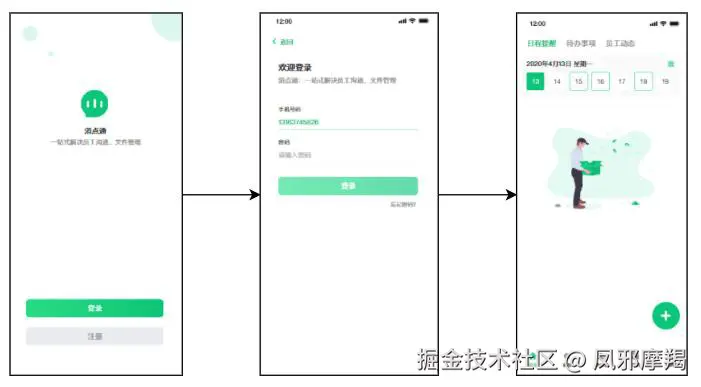

2.1 常见Window

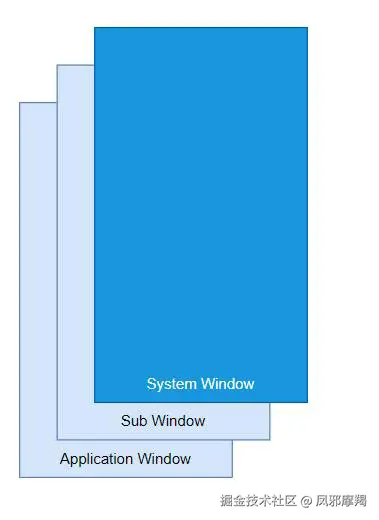

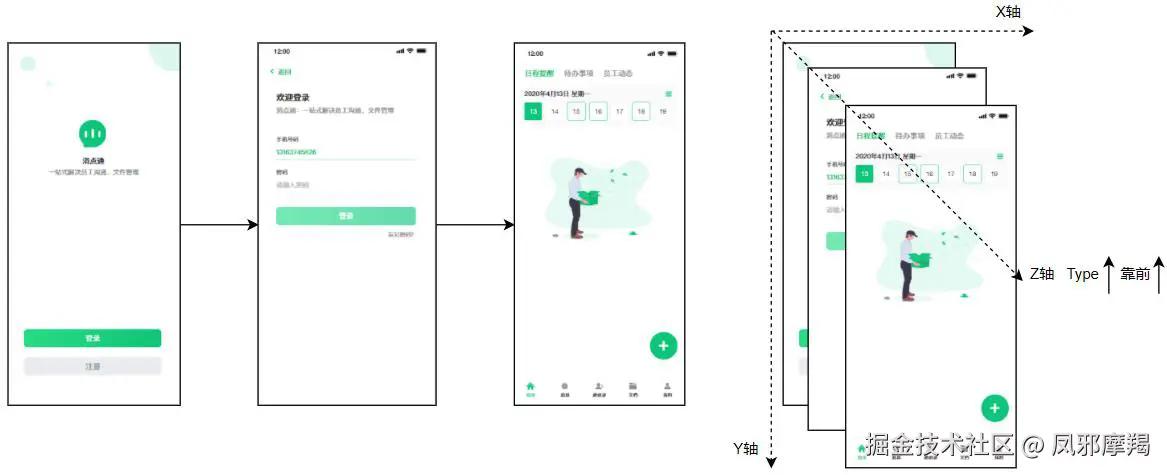

2.2 窗口的次序

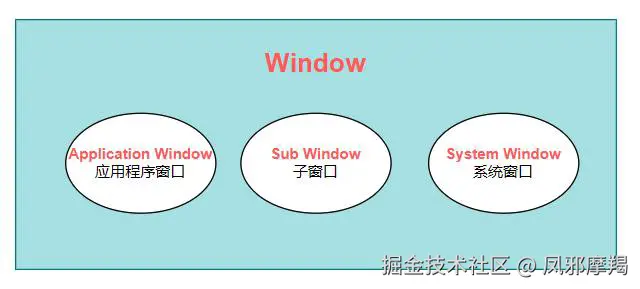

2.3 Window分类


Application Window：Activity就是一个典型的应用程序窗口。

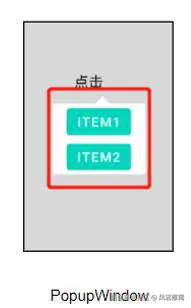

Sub Window：子窗口，顾名思义，它不能独立存在，需要附着在其他窗口才可以，PopupWindow就属于子窗口。

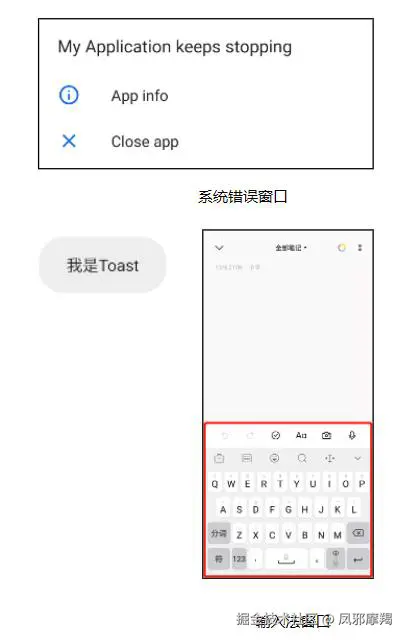

System Window：输入法窗口、系统音量条窗口、系统错误窗口都属于系统窗口

2.3.1 ApplicationWindow


public static final int FIRST_APPLICATION_WINDOW = 1;

public static final int TYPE_BASE_APPLICATION = 1;

public static final int TYPE_APPLICATION = 2;

public static final int TYPE_APPLICATION_STARTING = 3;

public static final int TYPE_DRAWN_APPLICATION = 4;

public static final int LAST_APPLICATION_WINDOW = 99;

2.3.2 Sub Window


public static final int FIRST_SUB_WINDOW = 1000;

public static final int TYPE_APPLICATION_PANEL = FIRST_SUB_WINDOW;

public static final int TYPE_APPLICATION_MEDIA = FIRST_SUB_WINDOW + 1;

public static final int TYPE_APPLICATION_SUB_PANEL = FIRST_SUB_WINDOW + 2;

public static final int TYPE_APPLICATION_ATTACHED_DIALOG = FIRST_SUB_WINDOW+3;

public static final int TYPE_APPLICATION_MEDIA_OVERLAY = FIRST_SUB_WINDOW +4;

public static final int TYPE_APPLICATION_ABOVE_SUB_PANEL = FIRST_SUB_WINDOW+5;

public static final int LAST_SUB_WINDOW = 1999;

2.3.3 System Window


public static final int FIRST_SYSTEM_WINDOW = 2000;

public static final int TYPE_STATUS_BAR =FIRST_SYSTEM_WINDOW;

public static final int TYPE_SEARCH_BAR =FIRST_SYSTEM_WINDOW+1;

public static final int TYPE_PHONE =FIRST_SYSTEM_WINDOW+2;

public static final int TYPE_SYSTEM_ALERT =FIRST_SYSTEM_WINDOW+3;

public static final int TYPE_KEYGUARD =FIRST_SYSTEM_WINDOW+4;

public static final int TYPE_TOAST =FIRST_SYSTEM_WINDOW+5;

...

2.4 窗口的次序


在 Android WindowManagerService 的窗口管理体系中，WindowState 的主序（主层级）和子序（子层级）主要是用于描述窗口在屏幕显示中的层级关系和顺序，确保窗口按照优先级正确显示。

1. 主序（主层级）

主序决定窗口的大层级（Z-Order），是由窗口的 类型（WindowManager.LayoutParams.type）决定的，通常分为以下几类：

常见主层级

  1. 系统优先窗口：

    • 包括状态栏（Status Bar）、导航栏（Navigation Bar）、系统对话框等。

    • 通常优先级最高，显示在所有应用窗口之上。

    • 示例：

      • TYPE_STATUS_BAR（状态栏）
      • TYPE_NAVIGATION_BAR（导航栏）
      • TYPE_SYSTEM_ERROR（系统错误提示）

  2. 应用窗口：

    • 包括普通的 Activity 窗口。

    • 属于应用正常使用的显示内容，通常显示在用户界面中间层。

    • 示例：

      • TYPE_APPLICATION（普通应用窗口）
      • TYPE_APPLICATION_OVERLAY（悬浮窗口，如悬浮按钮）

  3. 子窗口（附属窗口） ：

    • 附属于主窗口的对话框或弹窗。

    • 示例：

      • TYPE_APPLICATION_PANEL（应用面板，如弹出的对话框）
      • TYPE_APPLICATION_SUB_PANEL（子面板，如上下文菜单）

  4. 其他特殊窗口：

    • 包括 Toast 提示、悬浮窗口等。

    • 示例：

      • TYPE_TOAST（Toast 提示）
      • TYPE_PHONE（电话窗口）

2. 子序（子层级）

子序是在主序之内进一步排序的依据，主要由窗口的 Z-Order 和显示优先级决定。子序主要解决相同类型的窗口内部如何排序的问题。

常见影响因素

  1. 窗口层级值（mLayer） ：

    • WindowManagerService 为每个窗口计算其层级值 mLayer。
    • 通常根据窗口类型和 Z-Order 的规则动态计算。

  2. 窗口 Token 顺序：

    • 多个窗口共用一个 WindowToken（例如同一任务栈的多个 Activity 窗口）时，子序按照创建顺序或焦点状态调整。

  3. Activity/Task 窗口关系：

    • 例如，多个 Activity 窗口之间，当前 Activity 的窗口通常优先显示。

  4. 动画效果影响：

    • 某些窗口动画（如打开、关闭过渡动画）可能临时改变子序。

3. 主序和子序的计算流程

主序和子序的计算逻辑主要在 WindowManagerService 的 WindowState 类中完成：

  1. 主序计算：

    • 按窗口类型，确定主层级：

      java
复制代码
int baseLayer = getBaseLayer(params.type);

  2. 子序调整：

    • 根据 Token 顺序或窗口特性调整子序：

      java
复制代码
int layer = baseLayer + token.layerOffset;

  3. 最终层级确定：

    • 如果有动画或临时调整，动态更新子序：

      java
复制代码
layer += animationLayerAdjustment;

4. 示例：主序与子序的关系

以普通应用窗口和悬浮窗口为例：

  • 主序：

    • 应用窗口的主序（TYPE_APPLICATION）低于系统窗口。
    • 悬浮窗口（TYPE_APPLICATION_OVERLAY）的主序比普通应用窗口高。

  • 子序：

    • 在 TYPE_APPLICATION_OVERLAY 内部，多个悬浮窗口根据创建顺序或指定 Z-Order 排列。

5. 结论

  • 主序 决定窗口的大层级，按照窗口类型排序，确保系统窗口优先于应用窗口。
  • 子序 进一步细化相同类型窗口的排列顺序，通过窗口的 Z-Order 或 Token 等属性动态调整。

主序和子序的协作机制，确保 Android 系统的窗口在复杂场景下能够按预期正确显示。主序用于描述窗口及其子窗口在所有窗口中的显示位置。子序则描述了一个子窗口在其兄弟窗口中的显示位置。主序越大，则窗口及其子窗口的显示位置相对于其他窗口的位置越靠前。子序越大，则子窗口相对于其兄弟窗口的位置越靠前。对于父窗口而言，其主序取决于其类型，其子序则保持为0。而子窗口的主序与其父窗口一样，子序则取决于其类型。

2.5 窗口的标志

  • // 当 Window 可见时允许锁屏FLAG_ALLOW_LOCK_WHILE_SCREEN_ON

  • // Window 不能获得输入焦点，即不接受任何按键或按钮事件，例如该 Window 上 有 EditView，点击 EditView 是 不会弹出软键盘的

  • // Window 范围外的事件依旧为原窗口处理；例如点击该窗口外的view，依然会有响应。另外只要设置了此Flag，都将会启用FLAG_NOT_TOUCH_MODAL

FLAG_NOT_FOCUSABLE = 0x00000008;

  • // 设置了该 Flag,将 Window 之外的按键事件发送给后面的 Window 处理, 而自己只会处理 Window 区域内的触摸事件

  • // Window 之外的 view 也是可以响应 touch 事件。

FLAG_NOT_TOUCH_MODAL = 0x00000020;

  • // 设置了该Flag，表示该 Window 将不会接受任何 touch 事件，例如点击该 Window 不会有响应，只会传给下面有聚焦的窗口。

FLAG_NOT_TOUCHABLE ;

  • // 只要 Window 可见时屏幕就会一直亮着 FLAG_KEEP_SCREEN_ON

  • // 允许 Window 超过屏幕之外 FLAG_LAYOUT_NO_LIMITS

  • // 当用户的脸贴近屏幕时（比如打电话），不会去响应此事件 FLAG_IGNORE_CHEEK_PRESSES ;

  • // 窗口可以在锁屏的 Window 之上显示, 使用 Activity#setShowWhenLocked(boolean) 方法代替FLAG_SHOW_WHEN_LOCKED = 0x00080000;

3 WindowManager

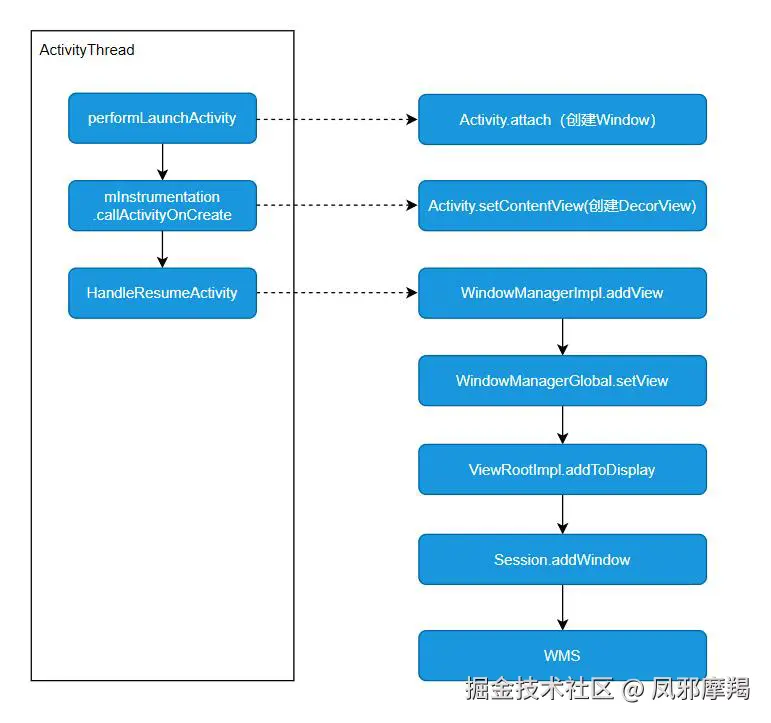

3.1 添加Window


Activity#attach()方法之内PhoneWindow被创建，并同时创建一WindowManagerImpl负责维护PhoneWindow内的内容。

在Activity#onCreate()中调用setContentView()方法，这个方法内部创建一个DecorView实例作为PhoneWindow的内容。

WindowManagerImpl决定管理DecorView，并创建一个ViewRootImpl实例,将ViewRootImpl与View树进行关联，这样ViewRootImpl就可以指挥View树的具体工作。

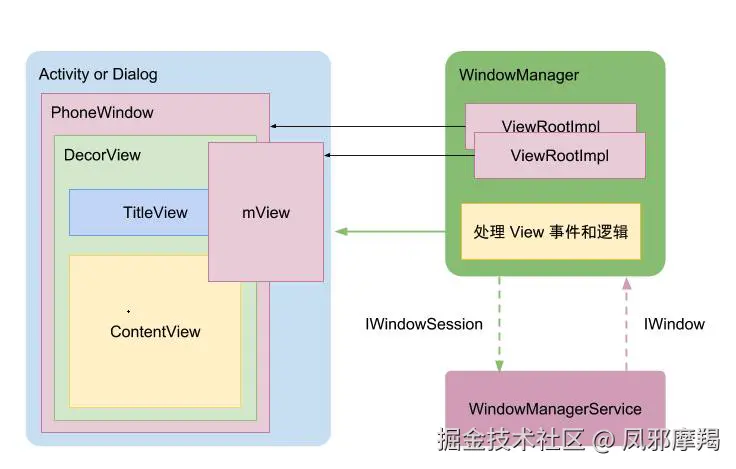

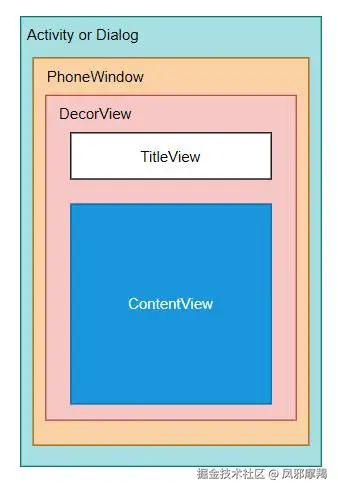

3.2 activity与 PhoneWindow与DecorView关系


DecorView是FrameLayout的子类，它可以被认为是Android视图树的根节点视图

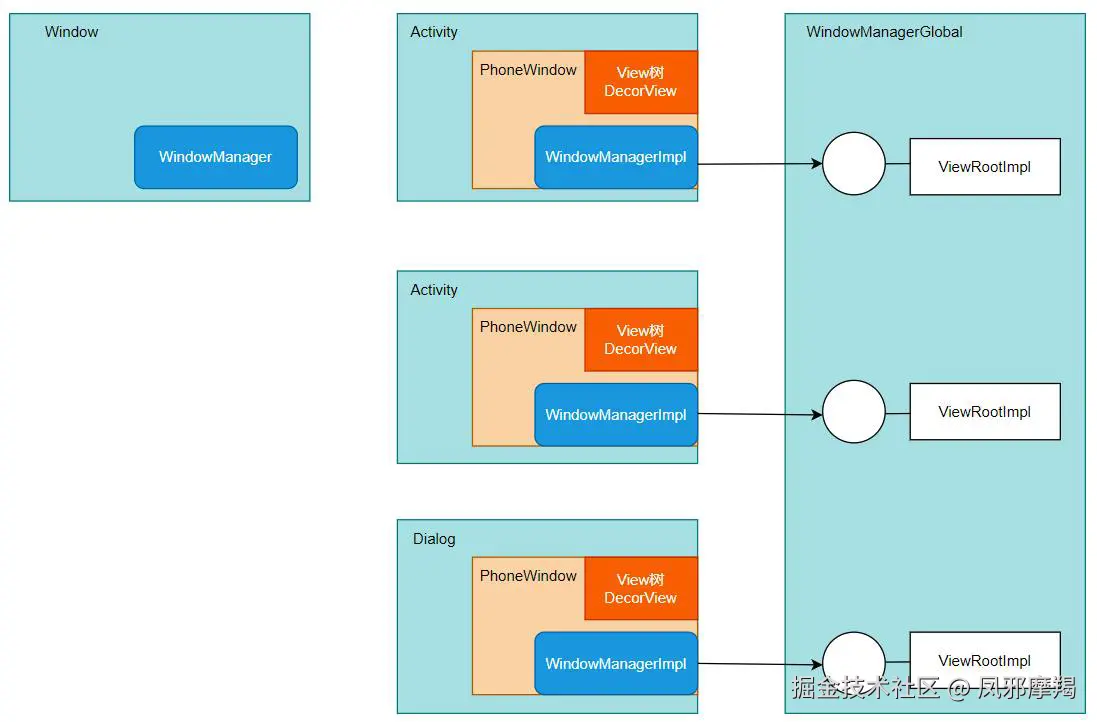

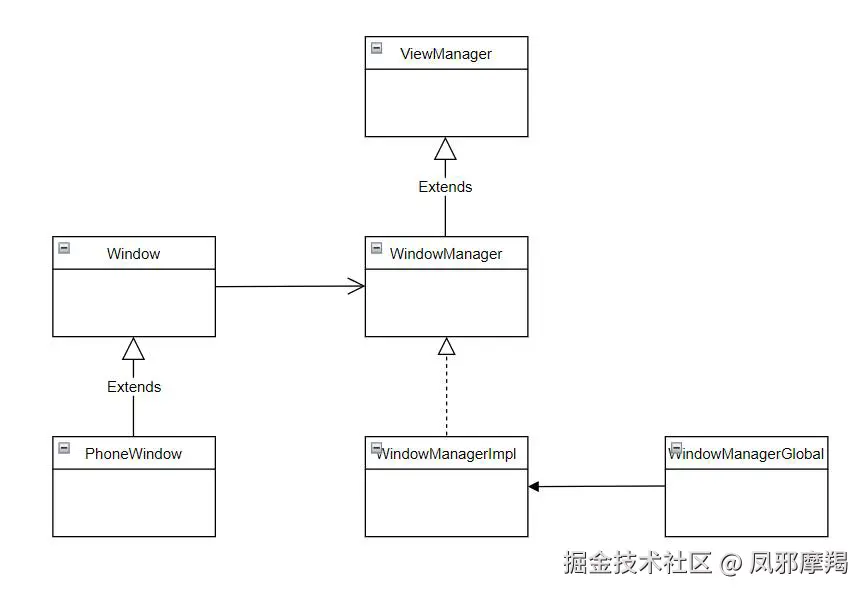

3.3 WindowManagerGlobal

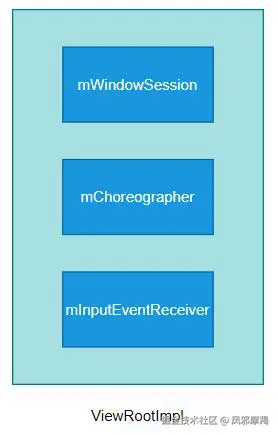

3.4 ViewRootImpl


ViewRootImpl 是 Android 中一个非常重要的类，它是 View 树的根节点，负责将 View 层与 WindowManager 系统服务连接起来。ViewRootImpl 的职责是管理 View 的绘制、布局和事件分发，以及与窗口系统交互。

ViewRootImpl 是由 WindowManager 创建的。具体来说，它是在 WindowManagerImpl 调用 addView() 方法时，由 WindowManagerGlobal 内部负责创建的。

创建过程概述

  1. Activity 启动时：

    • 每个 Activity 会创建一个 Window 对象（通常是 PhoneWindow）。
    • PhoneWindow 的顶层视图是 DecorView，负责管理界面的 UI 树。
    • 当 WindowManager.addView() 被调用时，DecorView 会被添加到窗口系统中。

  2. WindowManager.addView() 方法：

    • WindowManager 是一个接口，实际实现类是 WindowManagerImpl。
    • WindowManagerImpl 的 addView() 方法最终调用了 WindowManagerGlobal.addView()。

  3. WindowManagerGlobal 创建 ViewRootImpl：

    • WindowManagerGlobal.addView() 方法中，ViewRootImpl 实例被创建，并与 DecorView 绑定。

1. ViewRootImpl 的定位

  1. View 树的根节点：

    • 在 Android 的 UI 系统中，View 树的根节点并不是直接由开发者创建的，而是由系统自动生成的 ViewRootImpl。
    • 它是 DecorView 和窗口（WindowManager）之间的桥梁。
    • DecorView 是 Activity 的顶级视图，包含了标题栏、内容视图等。而 ViewRootImpl 是实际管理 DecorView 的类。

  2. 连接 View 和 WindowManager：

    • ViewRootImpl 通过 WindowManagerGlobal 将视图树与 WindowManager 进行绑定。
    • 每个 View 树的根节点都由一个 ViewRootImpl 实例管理。

2. ViewRootImpl 的主要职责

（1）视图绘制流程


  • ViewRootImpl 负责整个 View 树的绘制流程，包括以下三个主要阶段：

    1. 测量（Measure） ：

      • 触发 ViewGroup 和其子视图的 onMeasure 方法，计算每个视图的大小。

    2. 布局（Layout） ：

      • 确定每个 View 的位置，调用 onLayout 方法。

    3. 绘制（Draw） ：

      • 调用每个 View 的 onDraw 方法，将视图渲染到屏幕上。

  • 这些流程是由 ViewRootImpl 的 performTraversals 方法触发的。

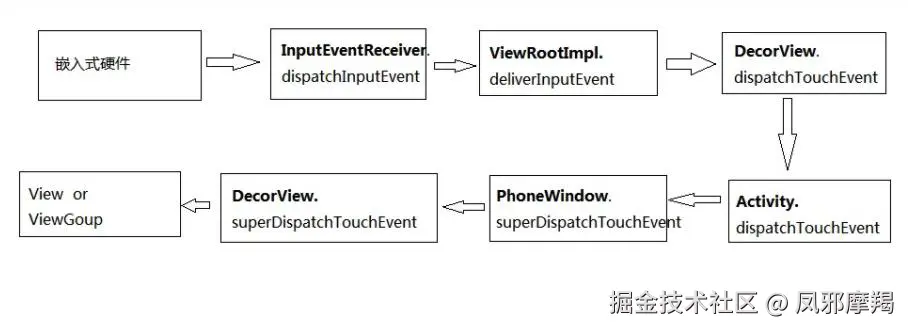

（2）事件分发


  • ViewRootImpl 负责将用户输入事件（如触摸、按键等）从系统事件队列传递到 View 树。

  • 事件分发流程：

    • ViewRootImpl 从 InputDispatcher 获取事件。
    • 调用 View 树根节点的 dispatchTouchEvent 或 dispatchKeyEvent 方法，将事件分发给视图。

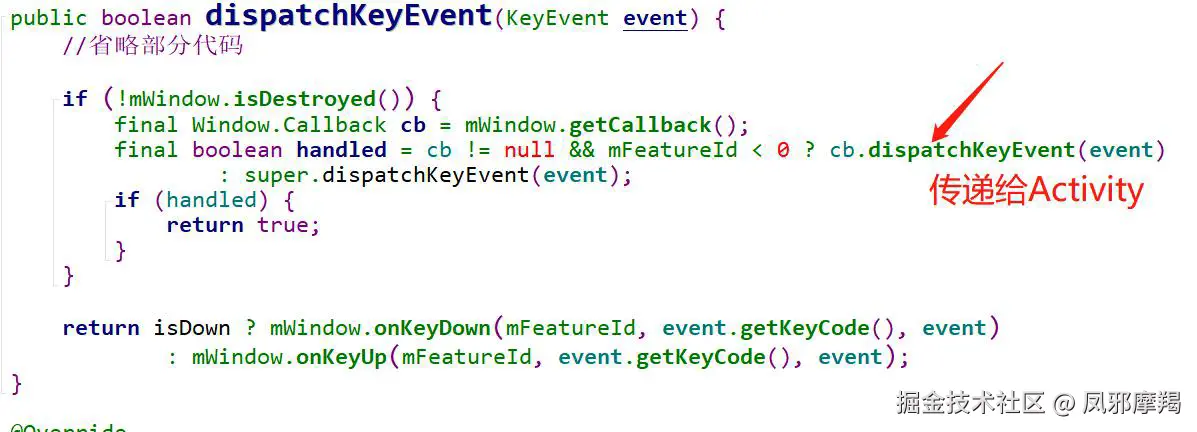

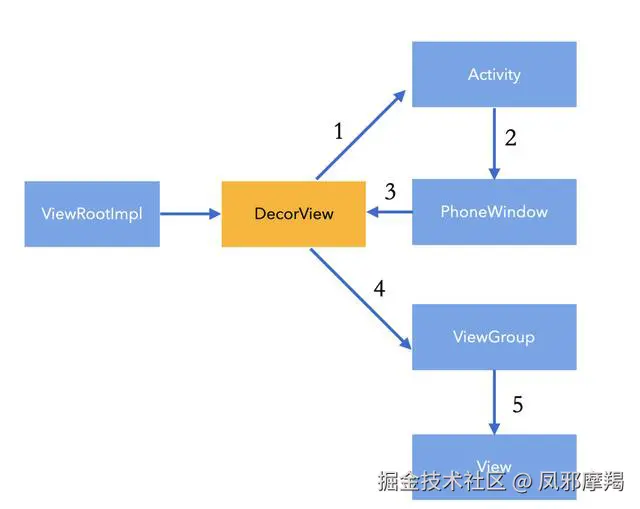

DecorView虽然是ViewGroup，但它并不会直接分发给它的child，也不会传递给它的父View，而是先分发给Activity，为什么要这么做呢？

image.png 我们可想DecorView 拿到事件后，若直接向下分发，那就没Activity的事了，但Activity也想成为事件分发的一环，并还想作为优先级较高的部分。所以就可以通过这种方式，绕了一圈又回到DecorView并再往下分发。DecorView在这里承担两个职责：

  • 在接收到输入事件时，它不同于普通View，分发给子view，而是会先将事件分发给上层的Activity

  • 接收到上层Activity分发下的事件后，又会变成普通View，进行ViewGroup的事件分发

（3）管理窗口的生命周期
  • ViewRootImpl 通过 WindowManager 来管理窗口（Window）的添加、删除和更新。
  • 它接收窗口的各种状态变化（如大小调整、焦点变化），并通知 View 树更新。


（4）消息处理

  • ViewRootImpl 使用 Handler 来处理与 UI 相关的消息。

  • 常见的消息：

    • 绘制视图（MSG_DO_TRAVERSAL）
    • 处理输入事件（MSG_PROCESS_INPUT_EVENTS）
    • 窗口大小调整（MSG_RESIZED）

3. ViewRootImpl 的核心方法

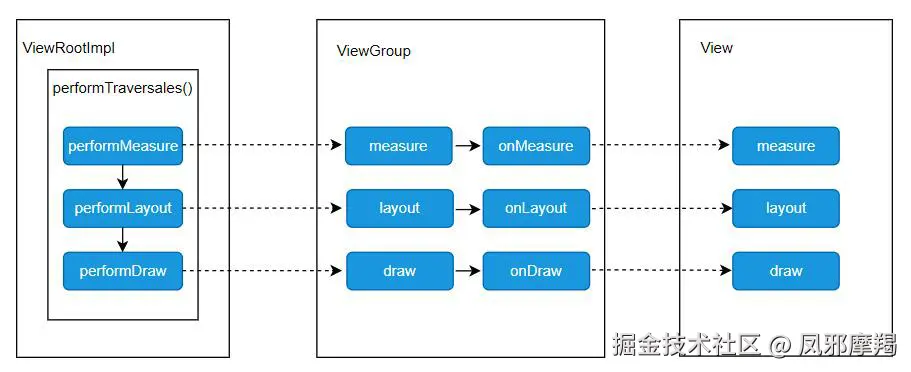

（1）performTraversals

  • 这是 ViewRootImpl 中最重要的方法之一，用于完成视图的测量、布局和绘制流程。

  • 具体流程：

    1. 调用 View.measure()，计算视图的大小。
    2. 调用 View.layout()，确定视图的位置。
    3. 调用 View.draw()，将视图绘制到屏幕上。
（2）dispatchInputEvent

  • 用于处理输入事件，如触摸和按键事件。

  • 流程：

    1. 将事件传递给 DecorView。
    2. 通过 ViewGroup 的事件分发机制，将事件传递到目标 View。
（3）scheduleTraversals
  • 触发一次完整的视图刷新流程。
  • 当视图树发生变化（如视图大小、位置变化或需要重绘）时调用。
（4）setView
  • 负责将一个 DecorView 与窗口系统绑定。
  • 在 Activity 启动时，WindowManager.addView() 方法会调用此方法，将 DecorView 添加到窗口中。

4. ViewRootImpl 的生命周期

  1. 初始化：

    • 当 WindowManager.addView() 被调用时，ViewRootImpl 会被创建，并绑定一个 DecorView。

  2. 运行时管理：

    • 在应用运行过程中，ViewRootImpl 负责处理视图树的绘制、布局、事件分发等。

  3. 销毁：

    • 当 WindowManager.removeView() 被调用时，ViewRootImpl 会将视图树从窗口中移除，并释放相关资源。

5. ViewRootImpl 的作用与意义

  • 连接桥梁：

    • 作为 View 树和系统窗口的连接桥梁，它将用户的操作与应用的 UI 渲染有效结合。

  • 高效管理 UI：

    • 通过消息队列、输入分发、绘制流程等，ViewRootImpl 高效地管理了 UI 的更新和响应。

  • 优化系统性能：

    • 它通过分帧绘制、事件优化等机制，确保了 UI 的流畅性。

6. ViewRootImpl 的典型调用流程

以下是 ViewRootImpl 在一个 Activity 启动过程中的调用流程：

  1. Activity 创建窗口：

    • 在 Activity 启动时，Window 对象被创建。
    • Window 的顶级视图是 DecorView。

  2. WindowManager 添加视图：

    • WindowManager.addView() 被调用。
    • 系统会创建一个 ViewRootImpl 实例，并调用其 setView() 方法，将 DecorView 与 ViewRootImpl 绑定。

  3. 触发视图绘制：

    • ViewRootImpl 的 performTraversals 方法被调用，完成视图的测量、布局和绘制流程。

  4. 事件分发：

    • 用户的触摸或按键事件通过 InputDispatcher 传递给 ViewRootImpl。
    • 事件通过 ViewRootImpl.dispatchInputEvent() 方法分发到 DecorView，并最终传递到目标 View。

4 UI刷新的流程

1. 刷新流程概述

Android UI 刷新是一个复杂的过程，主要由以下步骤组成：

  1. 触发刷新请求：应用逻辑调用 invalidate() 或 requestLayout()。
  2. 主线程任务调度：通过 ViewRootImpl 的 scheduleTraversals()，将刷新任务发送到消息队列。
  3. 执行绘制流程：ViewRootImpl 执行视图树的三大流程：measure（测量）、layout（布局）、draw（绘制）。
  4. 与硬件加速交互：通过 Choreographer 控制帧同步和绘制时机。
  5. 渲染到屏幕：最终将 UI 数据交给 GPU 进行绘制，并通过 SurfaceFlinger 显示在屏幕上。

2. 刷新触发机制

刷新流程通常由以下两种情况触发：

  • 视图内容变化：

    • 调用 View.invalidate()：只触发重绘，不涉及视图树的重新布局。
    • 调用 View.requestLayout()：视图大小或位置发生变化，触发布局和绘制。

  • 系统事件：

    • 如屏幕旋转、窗口大小改变或 Activity 生命周期回调（如 onResume）等。

3. 主线程任务调度

  1. View.invalidate() 或 requestLayout()

    • invalidate() 会标记当前视图为需要重绘。
    • requestLayout() 会标记视图树为需要重新布局，并触发整个视图树的重新绘制。

  2. ViewRootImpl.scheduleTraversals()

    • invalidate() 或 requestLayout() 最终都会调用 ViewRootImpl.scheduleTraversals()。
    • 它会将一个刷新任务（doTraversal）投递到主线程的消息队列中。

  3. 通过 Looper 和 Handler 调度

    • ViewRootImpl 使用主线程的 Handler 将刷新任务发送到 MessageQueue。
    • 当主线程空闲时，处理该刷新任务。

4. 绘制流程

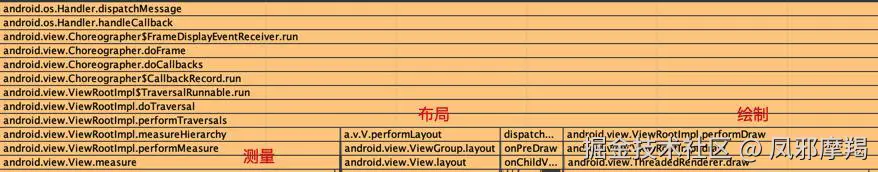

核心绘制流程由 ViewRootImpl.performTraversals() 方法驱动，依次完成以下三个阶段：

（1）测量阶段（Measure）
  • 调用 View.measure()，从根视图开始递归测量每个子视图的尺寸。
  • 每个视图通过其 onMeasure() 方法决定自己的大小。
  • 结果存储在 MeasureSpec 中。
（2）布局阶段（Layout）
  • 调用 View.layout()，从根视图开始递归为每个子视图设置具体的位置。
  • 每个视图通过其 onLayout() 方法决定子视图的位置。
（3）绘制阶段（Draw）

  • 调用 View.draw()，从根视图开始递归绘制视图树。

  • 绘制过程依次调用：

    1. drawBackground() ：绘制背景。
    2. onDraw() ：绘制视图内容。
    3. dispatchDraw() ：绘制子视图。
    4. drawForeground() ：绘制前景。

5. 帧同步与硬件加速

  1. Choreographer

    • Choreographer 是 Android 控制帧同步的核心组件。
    • 它会根据屏幕刷新频率（通常是 60 FPS，即每 16ms 一帧）调用 doFrame() 方法，确保绘制过程与屏幕刷新节奏一致。

  2. 硬件加速

    • 绘制过程通常使用 GPU 硬件加速，通过 OpenGL 将视图内容渲染到缓冲区。
    • Android 使用 DisplayList（显示列表）记录视图的绘制命令，并通过 RenderThread 提交给 GPU。

6. 渲染到屏幕

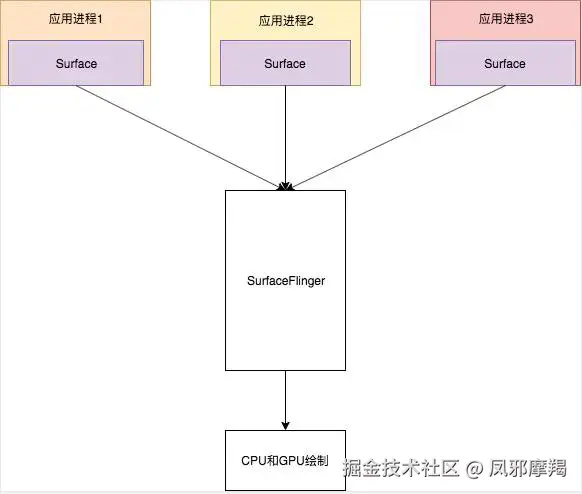

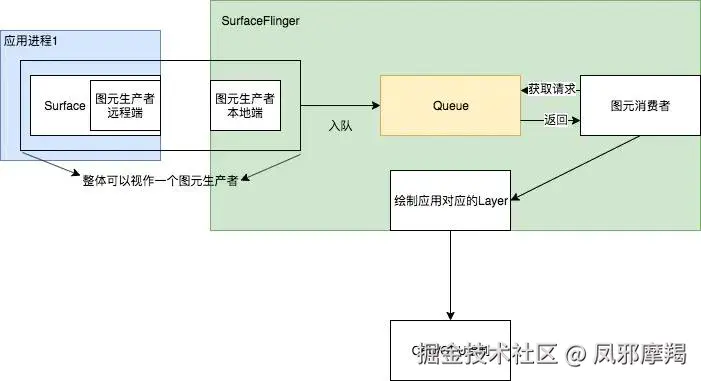

  1. Surface 和 SurfaceFlinger

    • ViewRootImpl 最终将绘制内容提交到 Surface。
    • Surface 是视图内容在系统中的缓冲区，属于 SurfaceControl 管理的图层。

  2. 合成与显示

    • 系统中的 SurfaceFlinger 合成所有应用窗口的内容，并通过硬件 Composer 显示到屏幕上。

7. 完整调用链

代码触发流程
java
复制代码
View.invalidate() → ViewParent.invalidateChild() → ViewRootImpl.invalidateChild()
→ scheduleTraversals() → doTraversal()
→ performTraversals() → measure() → layout() → draw()
核心方法调用链
  1. invalidate() 或 requestLayout() 标记视图树需要更新。
  2. scheduleTraversals() 提交刷新任务到主线程消息队列。
  3. doTraversal() 开始视图树的 measure、layout 和 draw 阶段。
  4. 调用 Choreographer.postFrameCallback() 注册下一帧刷新。
  5. 最终绘制内容提交到 Surface，通过 SurfaceFlinger 合成显示。

8 面试问题

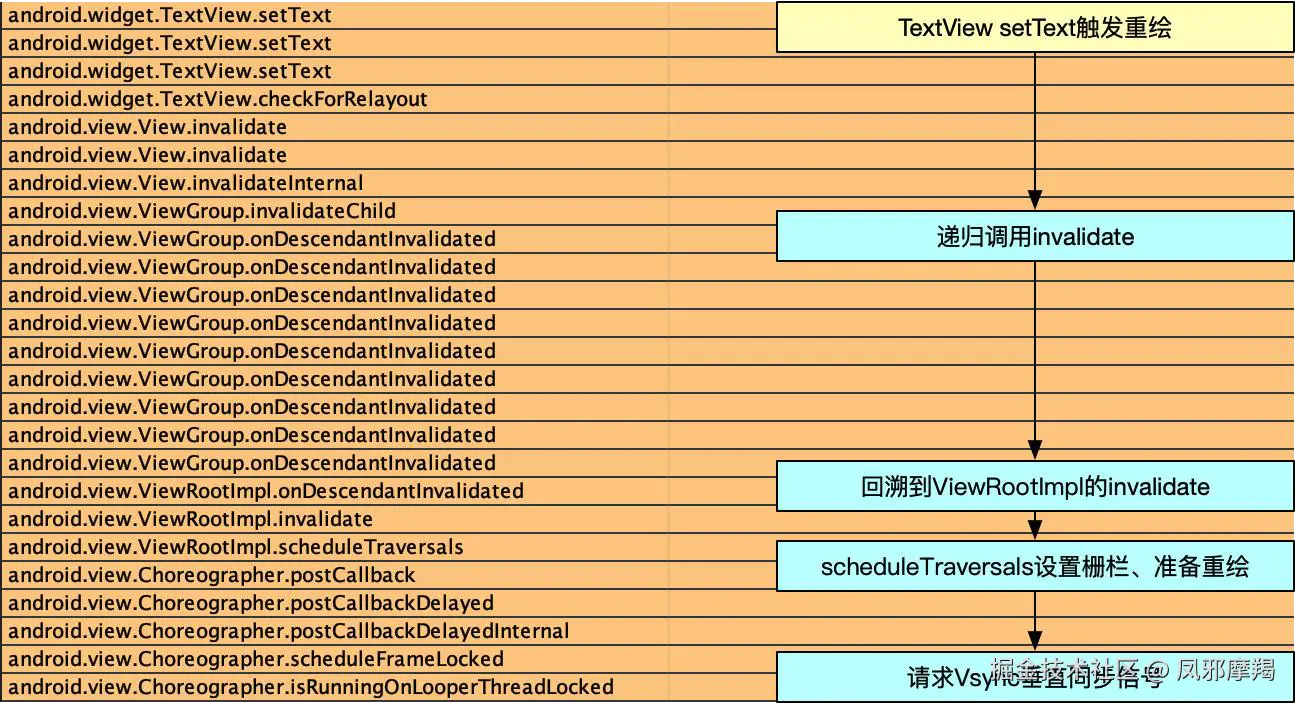

    1. 连续两次setTextView到底会触发几次UI重绘呢？

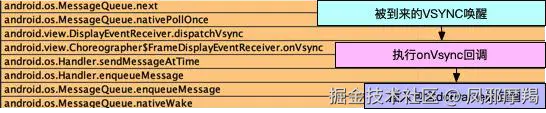

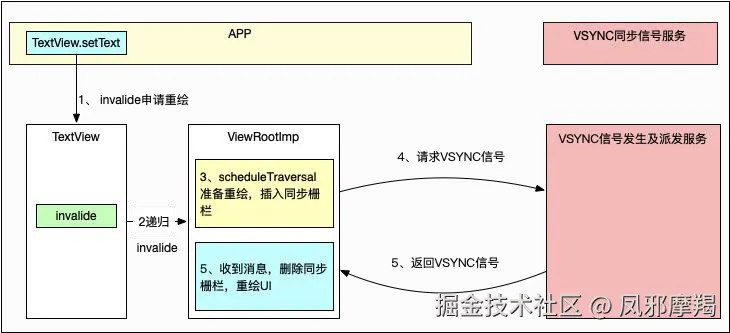

等到VSYNC到来后，会移除同步栅栏，并率先开始执行当前帧的处理，调用逻辑如下


VSYNC要客户端主动申请，才会有有VSYNC到来才会刷新,UI没更改，不会请求VSYNC也就不会刷新UI局部,重绘其实只会去重绘带刷新的View

    1. 为什么Android APP的帧率一般是60FPS？

1. 硬件刷新率的限制

  • 屏幕刷新率：

    • 大多数 Android 设备的屏幕刷新率是 60Hz，即屏幕每秒刷新60次。
    • 应用的绘制频率与屏幕刷新率同步，以避免出现画面撕裂（tearing）或卡顿现象。
    • 如果帧率超过屏幕刷新率，额外的帧也无法在屏幕上显示，因此没必要绘制更多帧。

2. 帧时间计算（16ms规则）

  • 每帧时间限制：

    • 60FPS意味着每帧的显示时间是 1秒 ÷ 60 = 16.67ms。
    • Android 应用需要在这 16ms 内完成所有操作（包括布局计算、绘制、动画、输入事件处理等）。
    • 超过 16ms，就会导致掉帧（frame drop），肉眼会察觉到卡顿。

  • 理论帧率公式：

    • 帧率（FPS） = 1 ÷ 每帧所需时间。
    • 如果绘制一帧的时间为 33ms，则帧率降为 30FPS。

3. 人眼视觉感知

  • 视觉流畅性的需求：

    • 人眼对动态画面的流畅感要求一般在 24-30FPS 以上。
    • 60FPS 被认为是流畅的临界值，足够应对普通应用场景。

  • 更高帧率的平滑效果：

    • 高帧率（如120FPS）在游戏和交互性强的场景下表现更好，但会显著增加设备功耗和发热问题。
    • 对于普通移动应用来说，60FPS 已经是性能和功耗的最佳平衡点。

4. Vsync 同步机制

  • 什么是 Vsync？

    • Android 使用 Vsync（Vertical Synchronization）信号来同步屏幕刷新和应用绘制。
    • Vsync 每16.67ms发出一次信号，通知系统准备好下一帧内容。

  • Choreographer 的帧调度：

    • Android 的 Choreographer 组件通过监听 Vsync 信号，调用 doFrame() 方法完成绘制任务。
    • 应用的绘制时间点与屏幕刷新周期保持一致，从而避免画面撕裂或不一致。

5 SurfaceFlinger

SurfaceFlinger 第一定律 是指 SurfaceFlinger 合成所有应用窗口内容时的一个基本规则：

"屏幕上的每个像素只能由一个图层提供。"

含义详解

  • SurfaceFlinger 是 Android 中负责图像合成与显示的系统服务。它将来自不同应用或窗口的图层（Layer）合成到一块缓冲区（FrameBuffer）上，并最终通过硬件 Composer 显示在屏幕上。

  • 第一定律 的核心思想是：在任何时刻，屏幕上每个像素点的显示内容都由某个图层独占。

    • 不允许多个图层的内容同时覆盖到同一个像素点。
    • 每个像素点的最终颜色值只能来源于一个图层。

SF是整个Android系统渲染的核心进程。所有应用的渲染逻辑最终都会来到SF中进行处理，最终会把处理后的图像数据交给CPU或者GPU进行绘制。

在每一个应用中都以Surface作为一个图元传递单元，向SF这个服务端传递图元数据。


作用与设计目的

  1. 避免重复渲染：

    • 如果同一个像素被多个图层同时覆盖，系统需要反复计算，导致性能下降。
    • 第一定律确保每个像素只被计算一次，提高了渲染效率。

  2. 明确显示逻辑：

    • 确定前景、背景层级（Z-Order）和覆盖关系，确保显示逻辑清晰。
    • 当多个图层存在重叠时，Z-Order 决定优先级，最上层的图层内容会显示。

  3. 优化硬件 Composer：

    • 硬件 Composer 是 SurfaceFlinger 用于图像合成的关键组件，第一定律使其无需处理复杂的图层交叠问题。

应用场景

  1. 窗口系统合成：

    • 当多个应用窗口（如 Activity、对话框、悬浮窗）同时存在时，SurfaceFlinger 按 Z-Order 合成这些窗口，只显示最上层内容。

  2. 游戏与多媒体播放：

    • 游戏场景中，UI 图层、渲染内容图层、特效图层等按顺序合成，避免画面错乱。
    • 视频播放时，播放器的 Surface 会优先显示。

  3. 过渡动画：

    • 在应用切换时，通过设置图层的透明度和层级，完成动画效果，而不会破坏显示的完整性。

第一定律的实现

SF是以生产者以及消费者为核心设计思想，把每一个应用进程作为生产者生产图元保存到SF的图元队列中，SF则作为消费者依照一定的规则把生产者存放到SF中的队列一一处理。 image.png

  1. 图层管理：

    • SurfaceFlinger 管理每个图层（Layer）的 Z-Order。
    • 根据 Z-Order 决定图层的显示优先级，确保屏幕每个像素的显示来源是最高优先级的图层。

  2. 合成操作：

    • SurfaceFlinger 收集所有需要显示的图层数据（通常为 Surface 提供的缓冲区）。
    • 对重叠区域，按照 Z-Order 选择最高优先级的图层内容。

  3. 透明度处理：

    • 如果图层具有透明属性（Alpha 值），则对背景进行混合（Blending）操作，计算出最终显示的颜色值。
avatar
文章
阅读
粉丝
