TechWiz LCD 2D应用：不同彩膜结构下的颜色分析

时间:2024-11-07 20:38来源:讯技光电作者: 技术部点击:21次打印

TechWiz LCD 2D可以分析液晶盒的颜色和彩膜（Color-Filter，CF）的特性。对于RGB三组结构相同的彩膜结构，可以使用CF层组来搭建，对于RGB三组结构不同的彩膜结构，可以使用单层+多畴层组的方式来进行仿真。

1. 案例结构本例使用TN结构来进行仿真

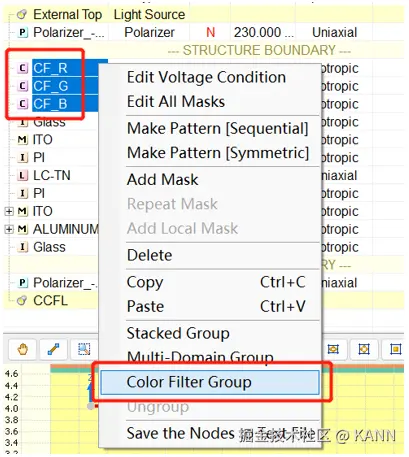

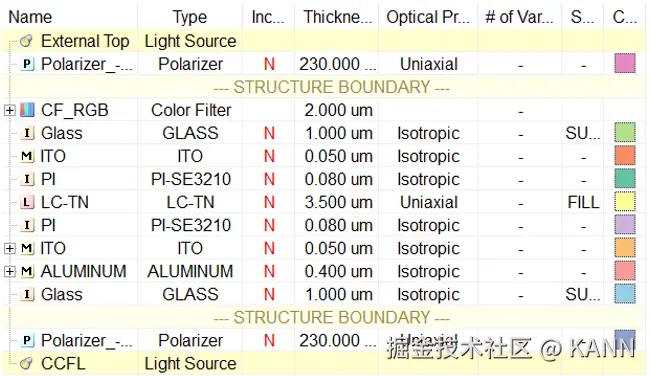

2. 建模过程2.1结构1，即三组相同的结构，A=B=C

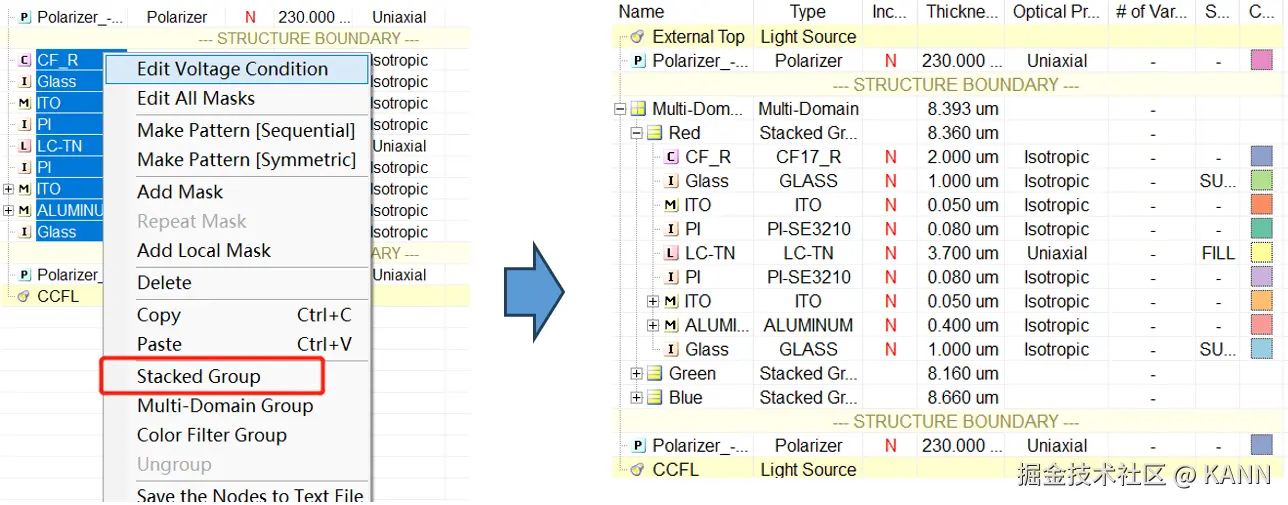

创建彩膜层组2.2结构2，即三组不同的结构，A≠B≠C

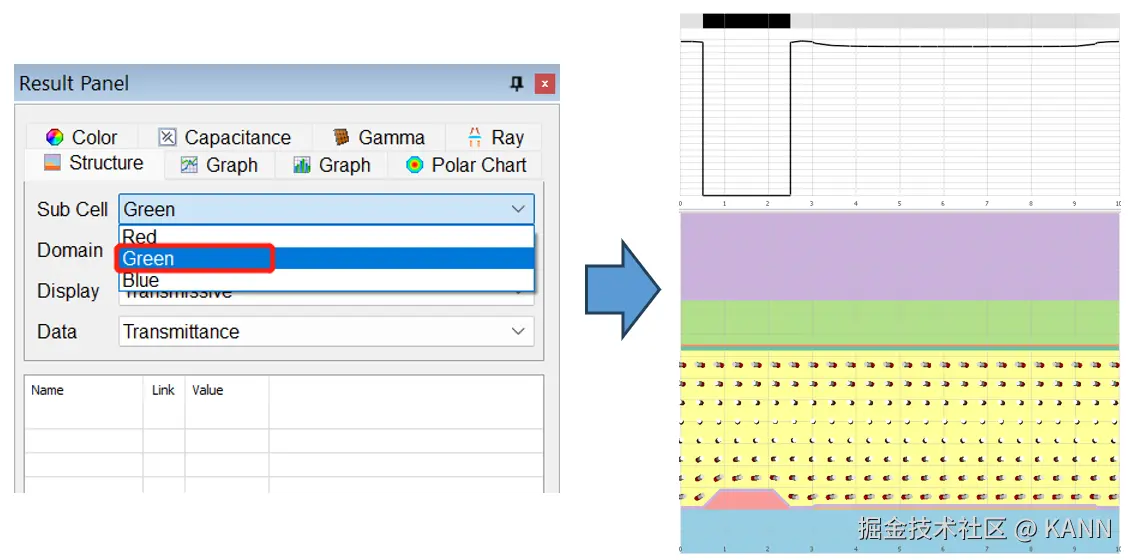

使用Stack Group创建3个堆栈组（RGB各一个），并创建多畴组（Multi-Domain Group）请注意，此处三组要设置不同的CF厚度以及盒厚 3. 模拟条件波长：430，550，630（需要三个波长或以上）视角条件：Theta（步长10°），Phi（步长15°）电压条件：Pixel：[0；0.5；5] 4. 结果可以在结果查看器中查看各项结果 4.1 结构

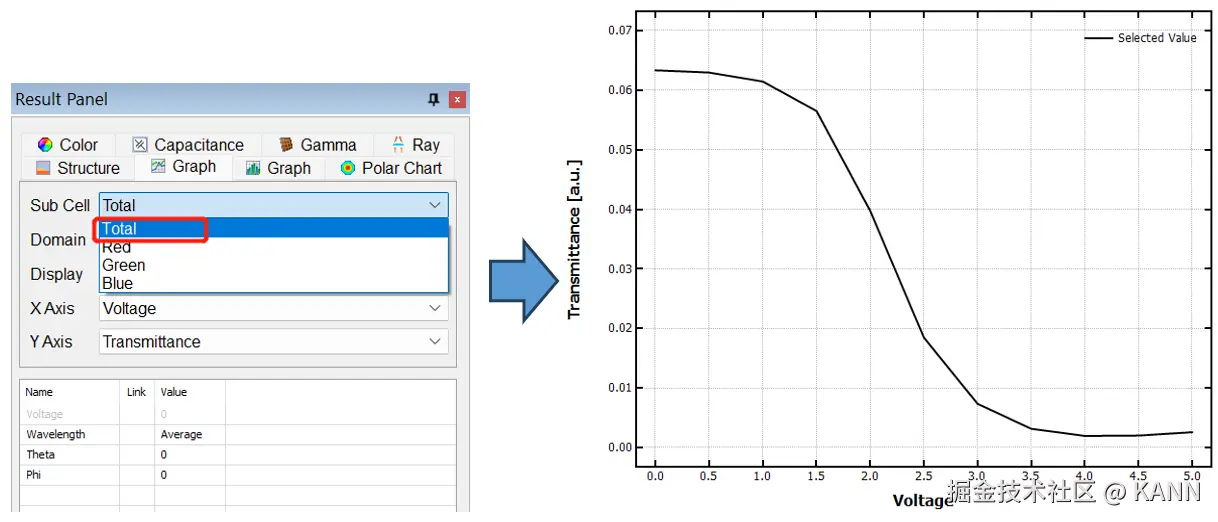

查看不同子单元的结构和透过率 4.2 透过率图表

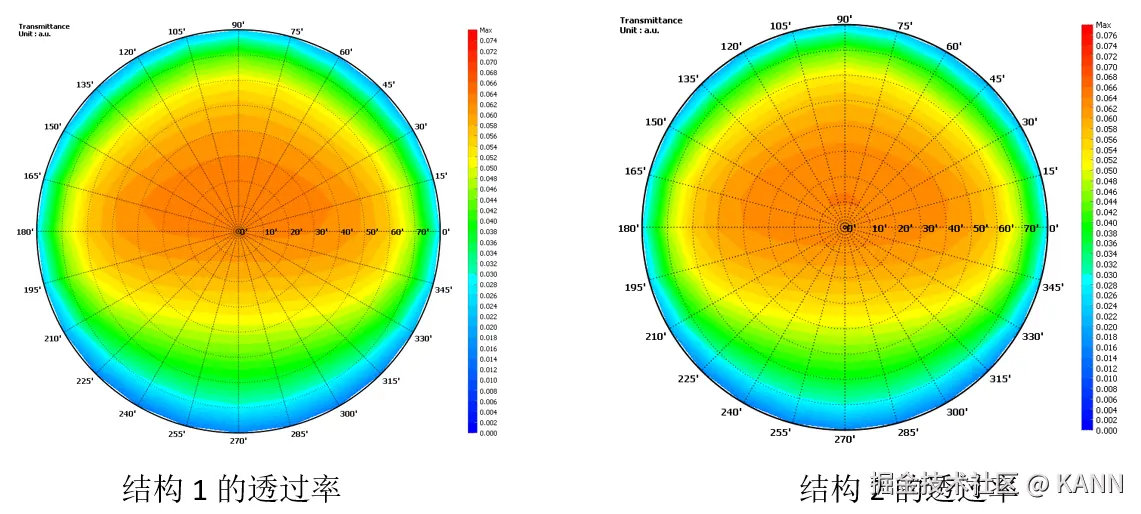

4.3 透过率极坐标图

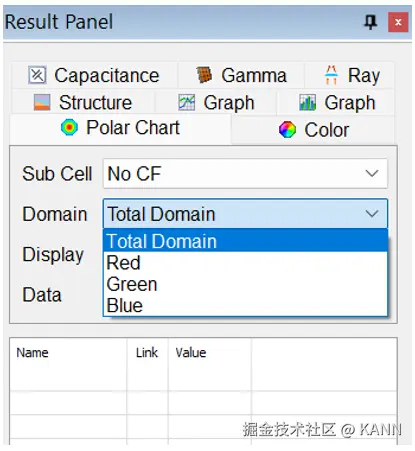

可以查看不同畴下的极坐标图

4.4 对于确定CF结构，可以进行颜色分析

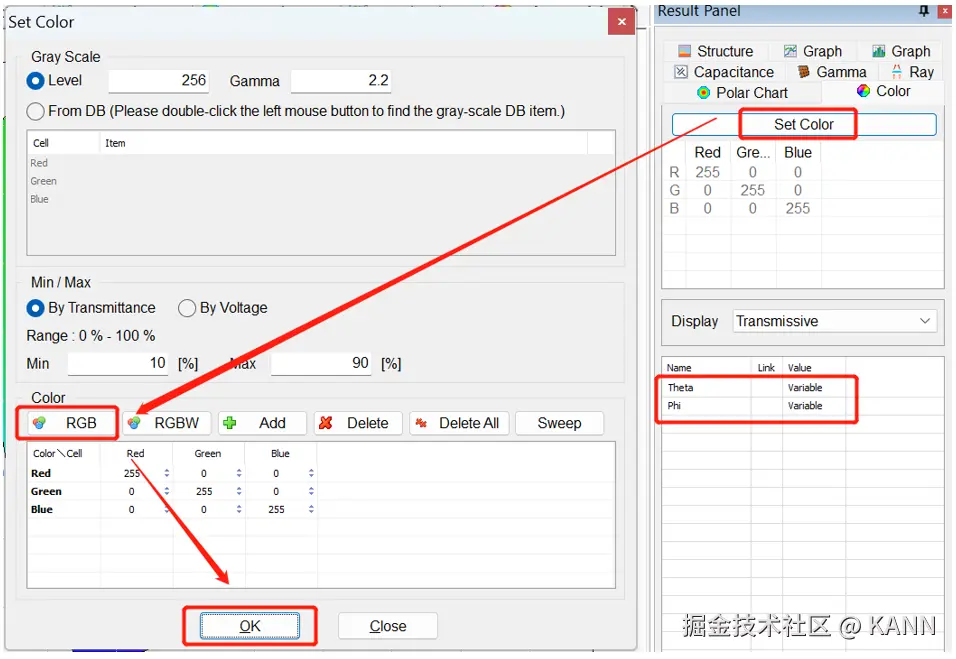

在Color选项卡中进行“Set Color”

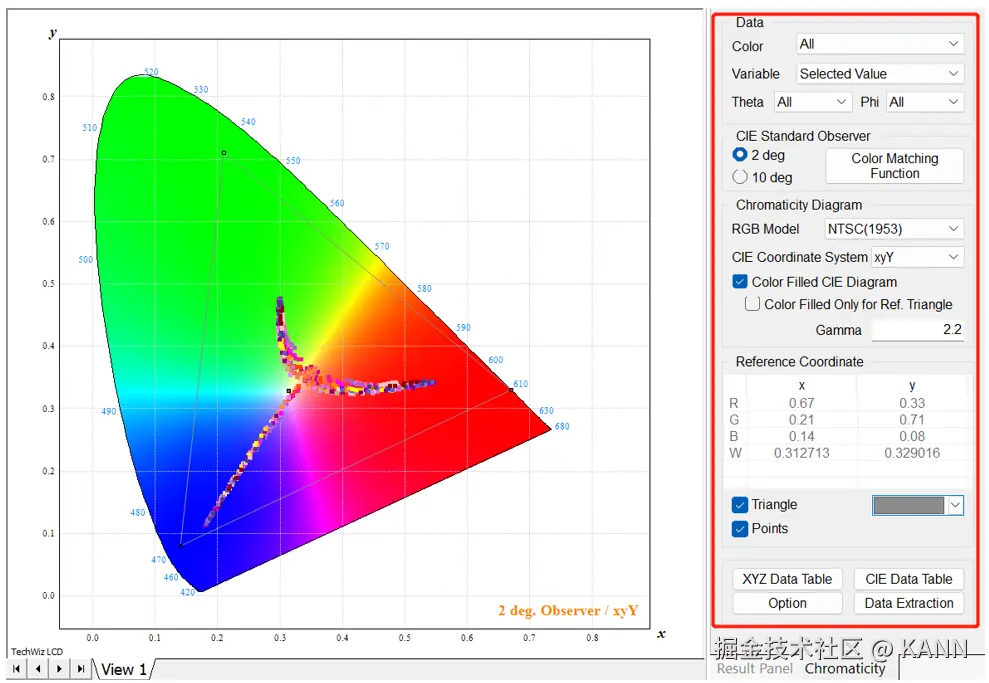

使用右侧多个选项分析色彩结果
