静态MPLS配置实验

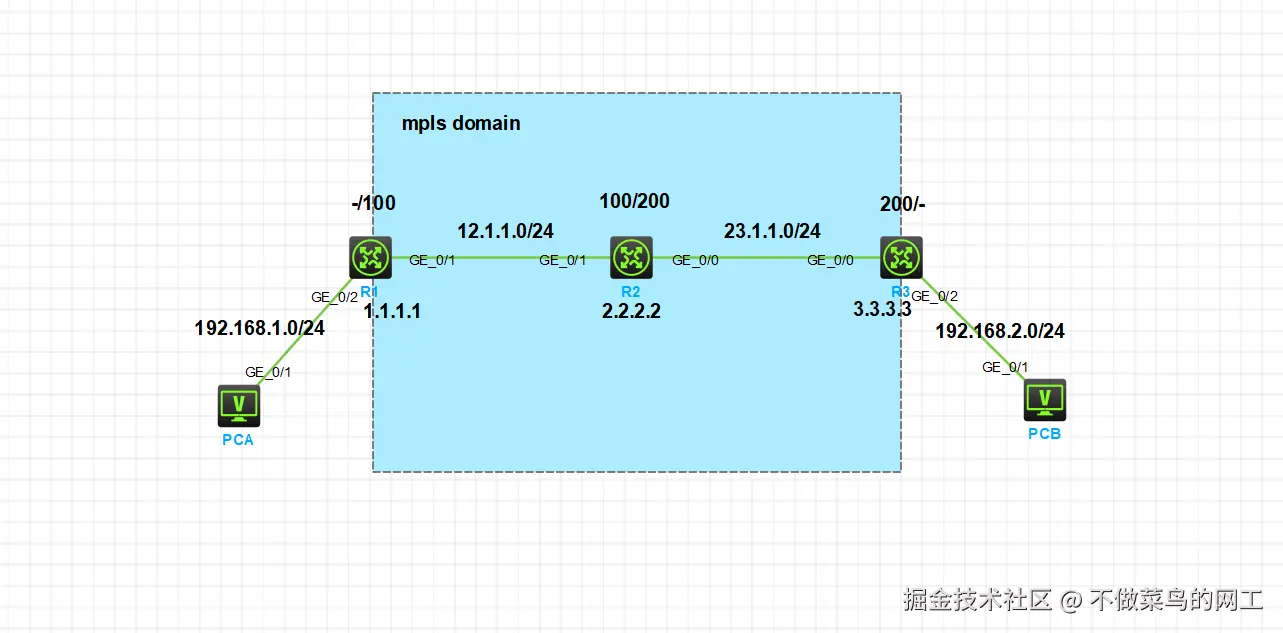

网络拓扑

网络拓扑上图所示 所有地址路由可达 本次配置不涉及路由部分 仅涉及mpls配置部分 配置要求R1访问3.3.3.3时 进入mpls网络进行标签交换转发

MPLS配置

R1入节点设备

#
mpls lsr-id 1.1.1.1         // 配置设备lsr-id
mpls enable                 // 设备默认开启 忽略此命令
static-lsp ingress lsp1 destination 3.3.3.3 32 nexthop 12.1.1.2 out-label 100  // 配置静态mpls
#
interface GigabitEthernet0/1
 mpls enable               // 进入接口使能mpls功能

R2配置中间节点设备

#
mpls lsr-id 2.2.2.2
mpls enable
static-lsp transit lsp1 in-label 100 nexthop 23.1.1.3 out-label 200
#
interface GigabitEthernet0/1
 mpls enable
#
interface GigabitEthernet0/0
 mpls enable

R3配置出节点设备

#
mpls lsr-id 3.3.3.3
mpls enable
static-lsp egress lsp1 in-label 200 destination 3.3.3.3 32
#
interface GigabitEthernet0/0
 mpls enable

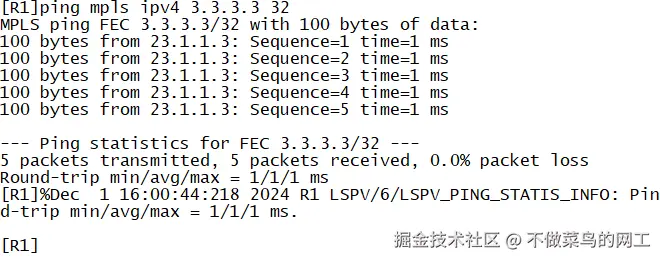

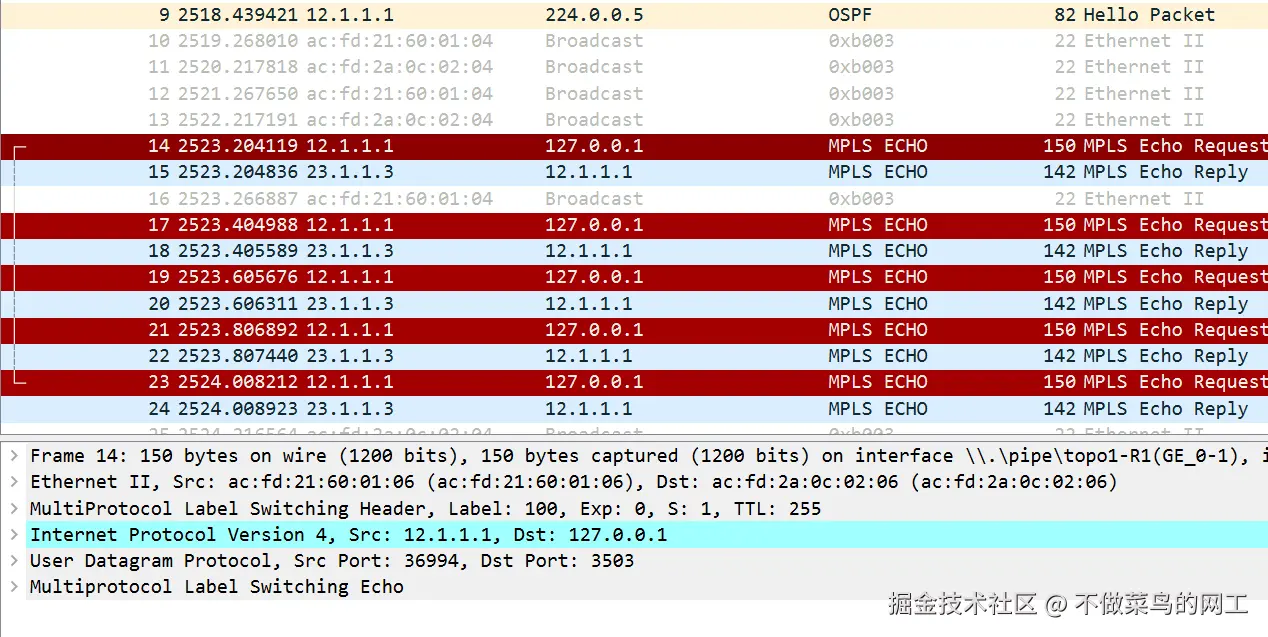

配置验证
