深入理解环形缓冲区（Ring Buffer）及其应用

环形缓冲区（Ring Buffer），也称为循环缓冲区，是一种常用的数据结构，广泛应用于音频处理、数据流控制和任务队列等场景中。它具有高效、低延迟的特点，尤其在生产者消费者模型中，表现尤为突出。在本文中，我们将详细探讨环形缓冲区的工作原理、操作流程、设计要点，并结合Linux内核和RT-Thread中环形缓冲区的实现，展示其在实际开发中的应用。

一、环形缓冲区基本概念

环形缓冲区（Ring Buffer）是一种特殊的队列结构，具有固定大小的缓冲区空间。当数据被写入缓冲区时，若缓冲区已满，新写入的数据将覆盖最旧的数据。这种设计使得环形缓冲区特别适用于需要持续数据流的场景，避免了内存的频繁分配与释放，提供了高效的缓冲管理。

通常，环形缓冲区的工作涉及以下几个关键要素：

缓冲区起始位置（start position）：指向缓冲区的开始。
缓冲区结束位置（end position）：指向缓冲区的末尾，或者定义缓冲区的实际空间大小。
读索引（read index）：标记当前可以读取数据的位置。
写索引（write index）：标记当前可以写入数据的位置。

环形缓冲区通过这四个元素来控制数据的读写。具体来说：

写操作：数据写入缓冲区的过程通常是将数据存储在写索引指向的位置，之后写索引加1，指向下一个可用位置。
读操作：数据从缓冲区中读取时，读取的是最早写入的数据，读索引指向当前可以读取的最旧数据，然后读索引加1，指向下一个数据。

二、环形缓冲区的读写流程

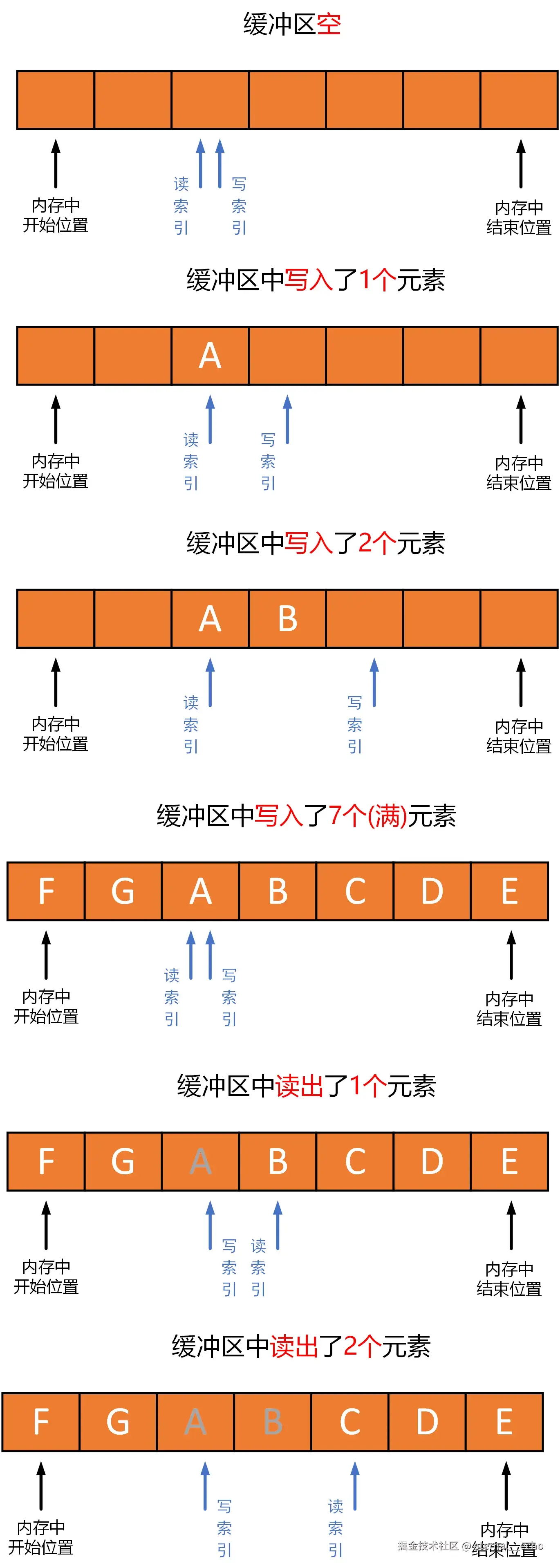

缓冲区开始位置和缓冲区结束位置（或空间大小） 实际上定义了环形缓冲区的实际逻辑空间和大小。读索引和写索引标记了缓冲区进行读操作和写操作时的具体位置。如下图所示，为环形缓冲区的典型读写过程：

当环形缓冲区为空时，读索引和写索引指向相同的位置（因为是环形缓冲区，可以出现在任何位置）；
当向缓冲区写入一个元素时，元素A被写入写索引当前所指向位置，然后写索引加1，指向下一个位置；
当再写如一个元素B时，元素B继续被写入写索引当前所指向位置，然后写索引加1，指向下一个位置；
当接着写入C、D、E、F、G五个元素后，缓冲区就满了，这时写索引和写索引指向同一个位置(和缓冲区为空时一样)；
当从缓冲区中读出一个元素A时，读索引当前所在位置的元素被读出，然后读索引加1，指向下一个位置；
继续读出元素B时，还是读索引当前所在位置的元素被读出，然后读索引加1，指向下一个位置。

Untitled

三、缓冲区满时的两种处理策略

当环形缓冲区满时，可以选择两种处理策略：

覆盖老数据：新写入的数据覆盖最旧的数据。这种策略适用于实时流数据处理（如音频、视频流），其中丢失少量数据对系统的影响较小。
抛出异常：如果缓冲区满时不允许覆盖数据，则会抛出异常，提示缓冲区已满。这种策略适用于任务调度、消息队列等应用，确保数据的完整性和准确性。

四、环形缓冲区的设计要点

Untitled

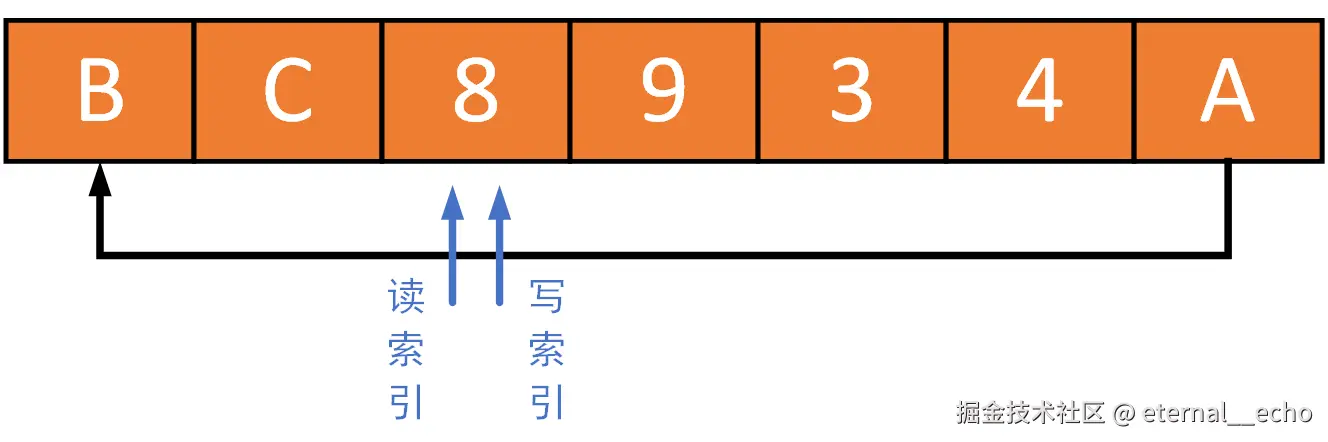

FIFO原则：环形缓冲区实现的是先进先出（FIFO）原则，数据的读写遵循这个顺序。读数据时，一定要读出缓冲区中最老的数据。。写就相当于进，读就相当于出。所以读数据时，一定要保证读最老的数据。一般的情况下不会有问题，但有一种场景需要小心。如上图所示环形缓冲区的大小为七，缓冲区中已经存储了7，8，9，3，4五个元素。如果再向缓冲区中写入三个元素A，B，C，因为剩余空间为2了，所以要想写入这三个元素肯定会覆盖掉一个元素。当缓冲区是满的时候，继续写入元素（覆盖），除了写索引要变，读索引也要跟着变，保证读索引一定是指向缓冲区中最老的元素。（类似于快慢指针，快指针一定要领先慢指针）
循环结构：缓冲区的读取和写入操作是循环的。当写索引或读索引达到缓冲区的末尾时，它们会回绕到缓冲区的起始位置。
缓冲区状态判断：判断缓冲区是否为空或满时，通常会遇到写索引和读索引相同的情况。此时，通过额外的“镜像指示位”来区分缓冲区是空还是满。

五、镜像指示位策略

为了有效判断环形缓冲区是否满或空，可以采用镜像指示位（Mirrored Flag）策略。具体做法是：

缓冲区的逻辑地址空间为0到n-1，其中n是缓冲区的大小。
镜像空间从n到2n-1，通过读取指针和写入指针的指示位，判断缓冲区的状态。

具体来说：

空缓冲区：读索引和写索引指示位相同。
满缓冲区：读索引和写索引指示位不同。

六、环形缓冲区的实现示例

1. RT-Thread的实现

RT-Thread是一款开源的实时操作系统，它的环形缓冲区实现涉及以下结构：

struct rt_ringbuffer
{
    rt_uint8_t *buffer_ptr;
    rt_uint16_t read_mirror : 1;
    rt_uint16_t read_index : 15;
    rt_uint16_t write_mirror : 1;
    rt_uint16_t write_index : 15;
    rt_int16_t buffer_size;
};

在RT-Thread中，环形缓冲区通过一个结构体来定义，结构体包含了指向缓冲区的指针、读写指针、镜像标志等。环形缓冲区的初始化函数rt_ringbuffer_init将申请的内存和缓冲区大小传入，并初始化索引和标志位。

2. Linux内核中的实现：kfifo

在Linux内核中，kfifo是一个常用的环形缓冲区实现，设计上非常简洁并高效。其结构体定义如下：

struct kfifo {
    unsigned char *buffer;
    unsigned int size;
    unsigned int in;
    unsigned int out;
    spinlock_t *lock;
};

在Linux中，kfifo利用环形队列的设计原理，通过in和out指针来实现数据的写入和读取。以下是两个关键函数：

kfifo_put：用于将数据写入缓冲区。
kfifo_get：用于从缓冲区读取数据。

七、性能优化和并发控制

在并发场景下，多个生产者和消费者可能会同时访问缓冲区。在这种情况下，为了确保数据的正确性和一致性，需要使用锁（如spinlock）来同步访问，避免并发读写冲突。对于单生产者单消费者的场景，Linux内核通过无锁编程技术（如内存屏障）来保证线程安全，从而提高系统的并发性和性能。

八、C++实现ringbuffer（参考linux的kfifo）

仿造kfifo，实现了C++版本的ringbuffer

环形队列：通过 in 和 out 指针实现数据的循环管理，避免了传统队列的溢出问题。
高效的指针管理：利用位与运算来代替模运算，提高效率。
内存屏障：确保在多核系统中，内存操作的顺序正确，避免数据竞争。
无锁设计：在单生产者单消费者的场景下，不需要加锁，减少了锁带来的性能开销。
简洁和高效的代码设计：通过最小化条件判断，代码实现非常简洁而且高效。

#ifndef __RING_BUFFER_HPP__
#define __RING_BUFFER_HPP__

#include <iostream>
#include <atomic>
#include <cstring>
#include <cassert>
#include <stdexcept>

template <typename T>
class RingBuffer {
private:
    T* buffer;              // 数据缓冲区
    size_t size;            // 缓冲区大小，必须是2的幂
    std::atomic<size_t> in; // 写指针
    std::atomic<size_t> out; // 读指针

public:
    // 构造函数：分配缓冲区
    RingBuffer(size_t capacity) : size(capacity), in(0), out(0) {
        if (capacity & (capacity - 1)) {
            throw std::invalid_argument("Capacity must be a power of 2.");
        }
        buffer = new T[capacity];
    }

    // 析构函数：释放缓冲区
    ~RingBuffer() {
        delete[] buffer;
    }

    // 返回当前缓冲区的大小
    size_t capacity() const {
        return size;
    }

    // 返回当前有效数据的大小
    size_t length() const {
        return in.load(std::memory_order_acquire) - out.load(std::memory_order_acquire);
    }

    // 判断缓冲区是否为空
    bool empty() const {
        return length() == 0;
    }

    // 判断缓冲区是否已满
    bool full() const {
        return length() == size;
    }

    // 写数据
    size_t write(const T* data, size_t len) {
        size_t space = size - length(); // 可用空间
        len = std::min(len, space); // 写入的最大长度

        size_t first_chunk = std::min(len, size - (in.load(std::memory_order_relaxed) & (size - 1)));
        memcpy(&buffer[in.load(std::memory_order_relaxed) & (size - 1)], data, first_chunk * sizeof(T));
        memcpy(buffer, data + first_chunk, (len - first_chunk) * sizeof(T));

        in.fetch_add(len, std::memory_order_release);
        return len;
    }

    // 读数据
    size_t read(T* data, size_t len) {
        size_t available = length(); // 可读取数据
        len = std::min(len, available); // 读取的最大长度

        size_t first_chunk = std::min(len, size - (out.load(std::memory_order_relaxed) & (size - 1)));
        memcpy(data, &buffer[out.load(std::memory_order_relaxed) & (size - 1)], first_chunk * sizeof(T));
        memcpy(data + first_chunk, buffer, (len - first_chunk) * sizeof(T));

        out.fetch_add(len, std::memory_order_release);
        return len;
    }

    // 重置缓冲区
    void reset() {
        in.store(0, std::memory_order_release);
        out.store(0, std::memory_order_release);
    }
};

int main() {
    try {
        // 创建一个大小为 8 的环形缓冲区
        RingBuffer<int> ring(8);

        // 写入数据
        int data_to_write[] = {1, 2, 3, 4, 5, 6};
        size_t written = ring.write(data_to_write, 6);
        std::cout << "Written: " << written << " items\n";

        // 读取数据
        int data_to_read[6];
        size_t read = ring.read(data_to_read, 6);
        std::cout << "Read: " << read << " items\n";

        // 输出读取的数据
        for (size_t i = 0; i < read; ++i) {
            std::cout << data_to_read[i] << " ";
        }
        std::cout << std::endl;

        // 重置缓冲区
        ring.reset();
        std::cout << "Buffer reset." << std::endl;

    } catch (const std::exception& ex) {
        std::cerr << "Error: " << ex.what() << std::endl;
    }

    return 0;
}

#endif // __RING_BUFFER_HPP__

指针的巧妙管理

kfifo中，最巧妙的部分是如何管理 in 和 out 指针，避免使用取模（%）运算。常见的做法是将 in 和 out 指针分别通过 & 运算符与 kfifo->size - 1 做位与运算，这样就可以实现指针的循环而不需要显式地取模。

为什么这样做？

kfifo->size 必须是 2 的幂，这样可以通过位与运算来替代取模运算，效率更高。
in 和 out 会随着数据的写入和读取自动增加，但当它们达到 kfifo->size 时，会回绕到零，形成环形结构。

内存屏障（Memory Barrier）

在多核处理器系统中，内存操作的顺序并不总是按照程序的编写顺序执行。CPU 可能会为了提高性能而进行乱序执行。为了确保在多处理器环境中，写入操作先于更新指针操作，kfifo 使用了内存屏障（memory barrier）技术。

smp_mb()：用于强制执行内存屏障，确保在执行指针更新之前，数据已经写入到队列中。
smp_rmb() 和 smp_wmb()：分别用于读操作和写操作的内存屏障。

通过这些内存屏障，确保写入数据和更新指针的顺序是严格的，不会被处理器重排序，避免了数据竞争的发生。

无锁并发设计

kfifo 的一个显著特点是它支持无锁（lock-free）操作，尤其是在单生产者单消费者的情况下。在这种场景下，生产者和消费者各自独立操作 in 和 out 指针，不需要额外的锁来同步它们的操作。

生产者 只需要更新 in 指针，将数据写入队列。
消费者 只需要更新 out 指针，从队列中读取数据。

这样，生产者和消费者可以并发执行而不会发生冲突，前提是它们之间没有共享的数据。对于更复杂的场景（如多线程读写），可以使用锁（如 spin_lock）来保证同步。

`__kfifo_put` 和 `__kfifo_get` 操作

这两个函数分别负责数据的写入和读取，它们的实现非常简洁：

__kfifo_put：将数据写入缓冲区，首先写入 in 指针位置，直到缓冲区末尾，然后再从头部继续写入（如果有剩余空间）。这个过程通过 memcpy 来复制数据。
__kfifo_get：将数据从缓冲区读取，首先从 out 指针位置读取数据，直到缓冲区末尾，然后再从头部继续读取。

关键操作：

内存屏障：确保在修改 in 和 out 指针之前，数据操作已经完成。
写入拆分：如果数据写入超出了缓冲区的末尾，数据会被拆分并写入缓冲区的开始部分。

循环操作与长度计算

写入空间：当生产者写数据时，首先检查可用空间，len = min(len, fifo->size - fifo->in + fifo->out)，这确保了不会超过队列的总容量。
读取空间：当消费者读取数据时，计算出可读数据的长度，len = min(len, fifo->in - fifo->out)，确保不会读取到没有数据的部分。

内存管理和扩展

在初始化时，kfifo_alloc 会分配一个缓冲区并保证它的大小是 2 的幂。这是因为，如果缓冲区大小是 2 的幂，in % size 和 out % size 的操作可以通过位运算&(size-1)来替代模运算，这使得计算变得非常高效。
通过 roundup_pow_of_two 确保缓冲区大小始终是 2 的幂。

九、结语

环形缓冲区是一种高效、简单的缓冲区设计，广泛应用于各种实时数据流和并发控制场景中。通过合理地选择读写策略、判断缓冲区状态以及进行适当的内存管理，可以最大化其性能。在实际开发中，环形缓冲区的设计与实现可以通过结合操作系统（如RT-Thread和Linux内核）的相关函数库，确保高效的内存使用和数据处理。
