WAMR 简介

WAMR（WebAssembly Micro Runtime）是一款开源的WebAssembly虚拟机，它体积小、性能高，适用于IoT、云原生等各种场景。它采用栈机指令集，支持解释执行、JIT等多种运行模式。

解释执行的性能方面，根据[1]的介绍，它主要做了三方面的优化：

  • 字节码快速派发（Fast Bytecode Dispatching）
  • 字节码融合（Bytecode Fusion）
  • 代码段中的整数预解码

本文主要讲字节码快速派发。

字节码快速派发

了解过虚拟机解释执行流程的同学都知道，最简单的虚拟机解释执行字节码的核心逻辑就是一个for循环：

  • 读入一条字节码指令（栈机上如push、add、pop等），
  • 根据指令操作符名称/类型跳转到对应的处理代码中，
  • 然后再读下一条指令，循环往复。

其中，实现跳转最简单的方式是一个大switch语句，类似下面这样：

//0. 字节码文件已经加载到内存中，现在要解释执行它了，pMem指向字节码中的代码段部分

//1. 从内存中读入字节码指令操作符，pMem指针后移
auto operation = *((OP_TYPE *)pMem++);

//2. 根据不同的指令操作符，跳转到不同的处理函数
switch (operation) {
case NOP:
   break;
case PUSH:
   handle_push();
   break;
case POP:
   handle_pop();
   break;
case ADD:
   handle_add();
   break;
...
}

一个普通方法中上百条指令很正常，每条指令都要走这段逻辑，所以这里是超级热点。

如果每次都调switch让流水线预判分支（因为相邻指令之间的随机性，很可能不会太准）一定会拖慢性能。

一个常见的优化手段是建立一个跳转表，如上述代码可改为：

//先定义好一个函数指针数组，排列顺序与op的值相同，使后续能以op为下标取出正确的handler
OP_HANDLER_TYPE op_handlers[] = {
   &handle_nop,
   &handle_push,
   &handle_pop,
   ...
}

//取指令
auto operation = *((OP_HANDLER_TYPE *)pMem++);

//以operation为下标找到对应的处理函数进行调用
op_handlers[operation](pMem);

这样就能省去分支判断逻辑，最大化CPU流水线的利用率。

但这种方式下，每次还是要先从op_handlers中取出处理函数的指针，再进行调用，需要一次访存操作（内存操作相对于CPU的运行速度来说是很慢的），能不能把这次访存也优化掉呢？

重点终于来了。

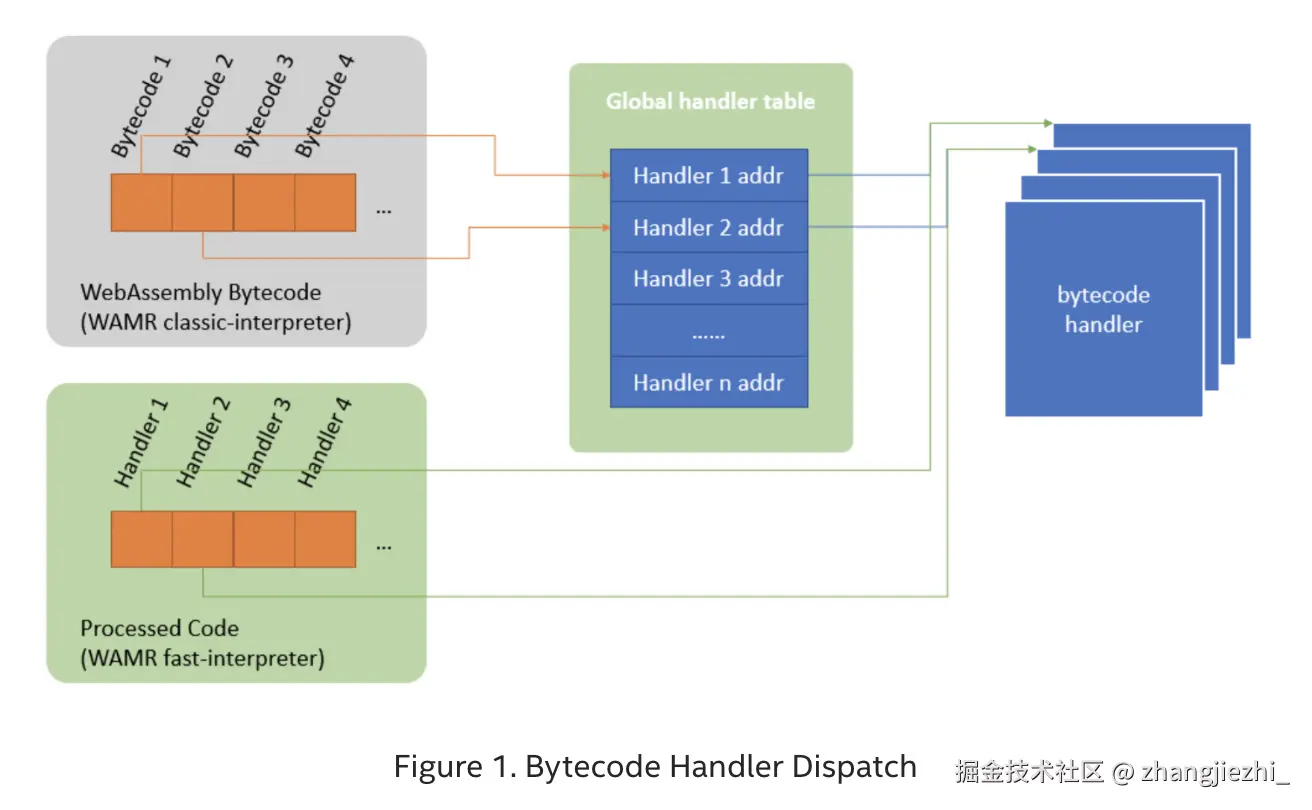

WAMR的字节码快速派发做的就是这个事：

WAMR会在加载字节码文件到内存时（低频操作，一个文件只加载一次），将字节码中填指令操作符（operation）的位置替换成其对应的处理函数的地址，那么后续在解释执行指令（高频操作，一个文件中的指令会被执行N次）时，就变成了下面的流程：

//字节码中存放的已经是处理函数地址
auto handler = *((OP_HANDLER_TYPE *)pMem++);

//直接调用handler即可
handler(pMem);

当然，因为这段逻辑是虚拟机最核心的部分，其执行次数非常之多，所以这部分一般不会写成函数（函数调用是有开销的），而是用宏包一下。

另外，这个跳转还使用了goto语句和存储label到变量的技巧。

假设push、pop的代码都是以宏实现的，代码中还分别定义了HANDLE_PUSH、HANDLE_POP的label：

//这里是指令的具体实现
#define PUSH_PROC()  ...
#define POP_PROC()   ...
...

//以下为所有指令的跳转入口

HANDLE_NOP: {
 NOP_PROC() //处理NOP
}

HANDLE_PUSH: {
 PUSH_PROC() //处理push的逻辑
}

HANDLE_POP: {
  POP_PROC() //处理pop的逻辑
}
...

//op_hanndlers数组中存放所有指令的跳转label（注意&&语法）
op_handlers[] = {
   &&HANDLE_NOP,
   &&HANDLE_PUSH,
   &&HANDLE_POP,
}

注意，这里HANDLE_XXX是自定义的C语言label（可以goto的那种），op_handlers的初始化中用了&&label的语法，它可以保存label到一个变量中，让后续代码通过goto语名跳转到此变量中存放的位置

在加载字节码文件到内存后可以将字节码中存指令的地方（原来存operation）直接替换成 op_handlers[operation]。（这里得注意长度）

然后，在解释执行这段字节码时，快速派发的逻辑就可以这样实现：

//字节码中存放的是：&&label
auto handler = *((OP_HANDLER *)pMem++);

//这里handler已经是指向当前进程代码段的真实地址了，可以直接goto
goto handler;

当然，还要注意goto语句不像调用方法一样执行完还能返回当前代码位置，而是需要在PUSH_PROC()等宏的尾部增加跳回逻辑（跳到下一条取指令的位置），以保证流程能继续下去。

今天就先写到这儿了，末尾声明下，上面的伪代码并不是WAMR的源码哈，只是为了能讲清楚原理瞎写的，大家要了解真正的工程实现，还是看github上的源码吧（见下面的参考链接）。
