最近项目中用到了组织架构图这个东西，产品的需求是不仅可以展示，还可以自由编辑，于是就突发奇想，使用canvas手搓一下，目前的功能只有展示和对节点的编辑等操作，后续可能会涉及到拖拽编辑等其他操作

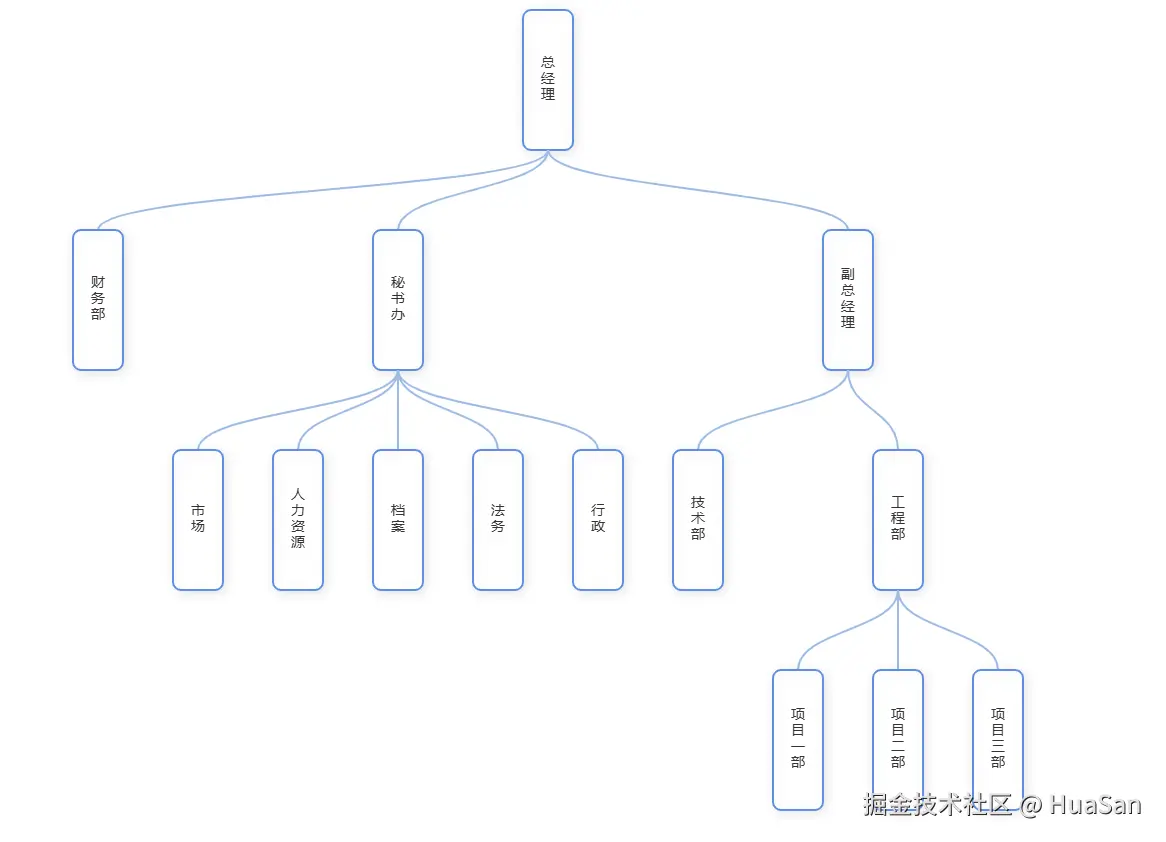

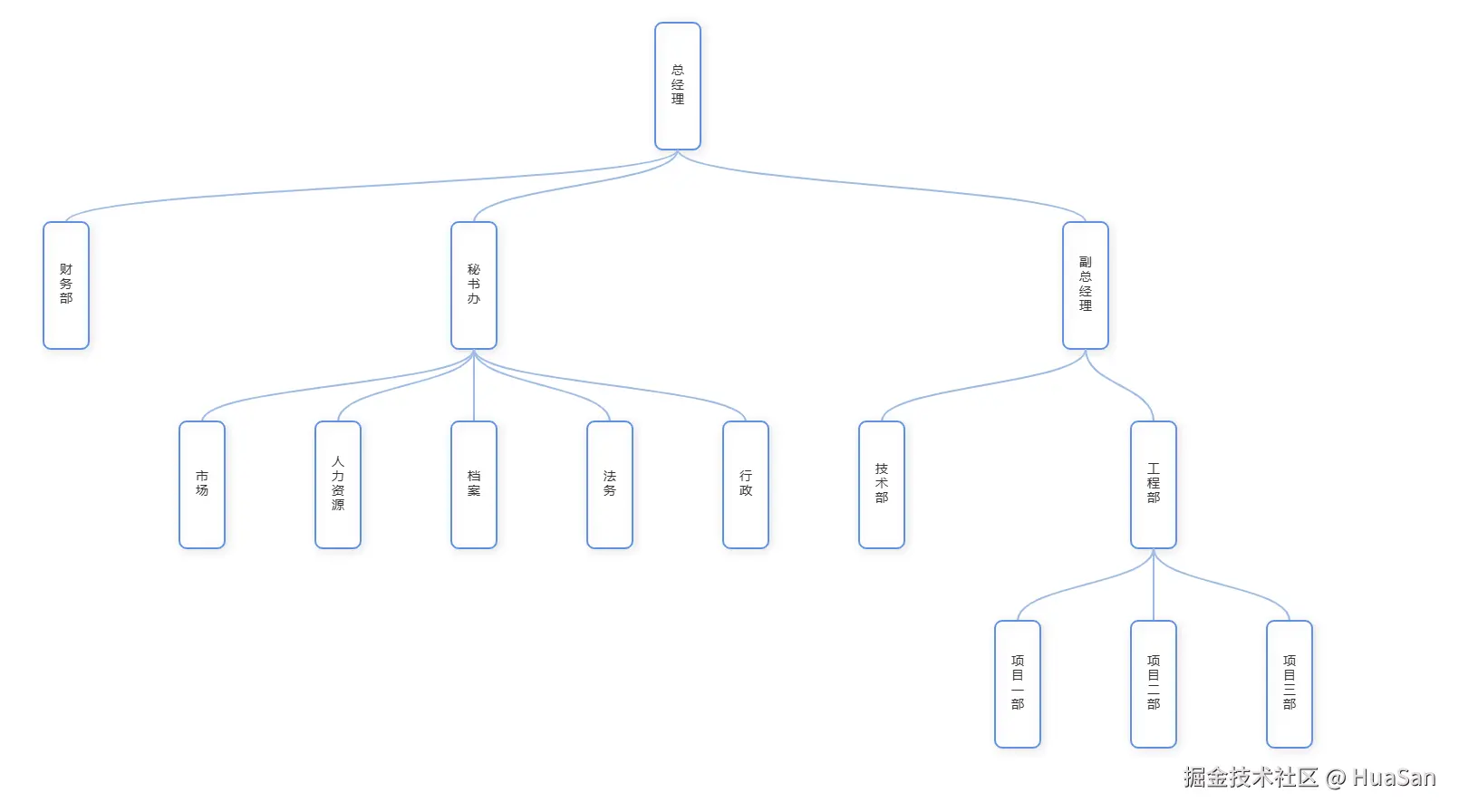

运行效果和全部代码

此处的预览效果菜单有部分偏差，大家可以复制到本地预览

详细步骤

基础架构

canvas
菜单

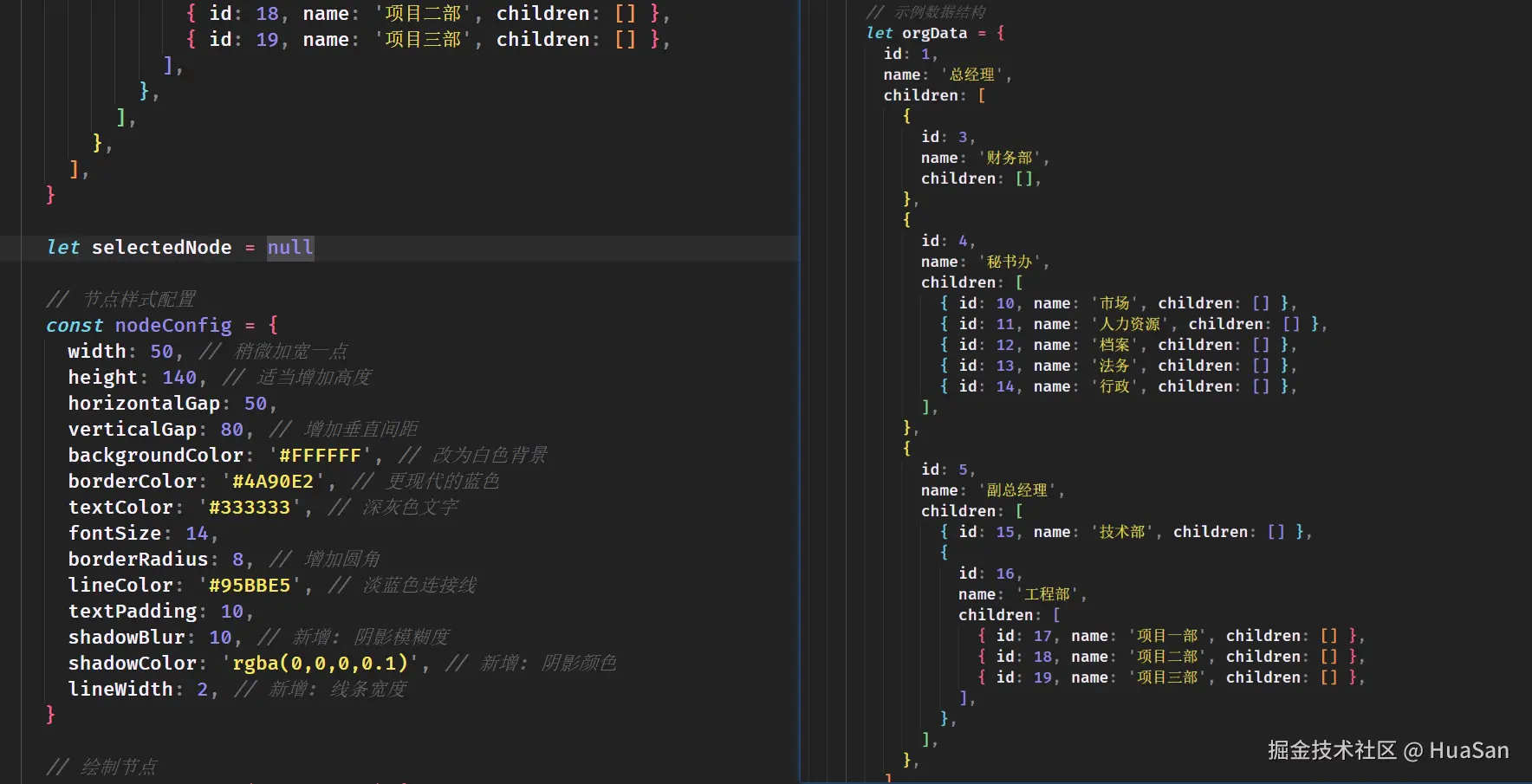

定义数据结构和节点基础配置
定义鼠标点击的节点

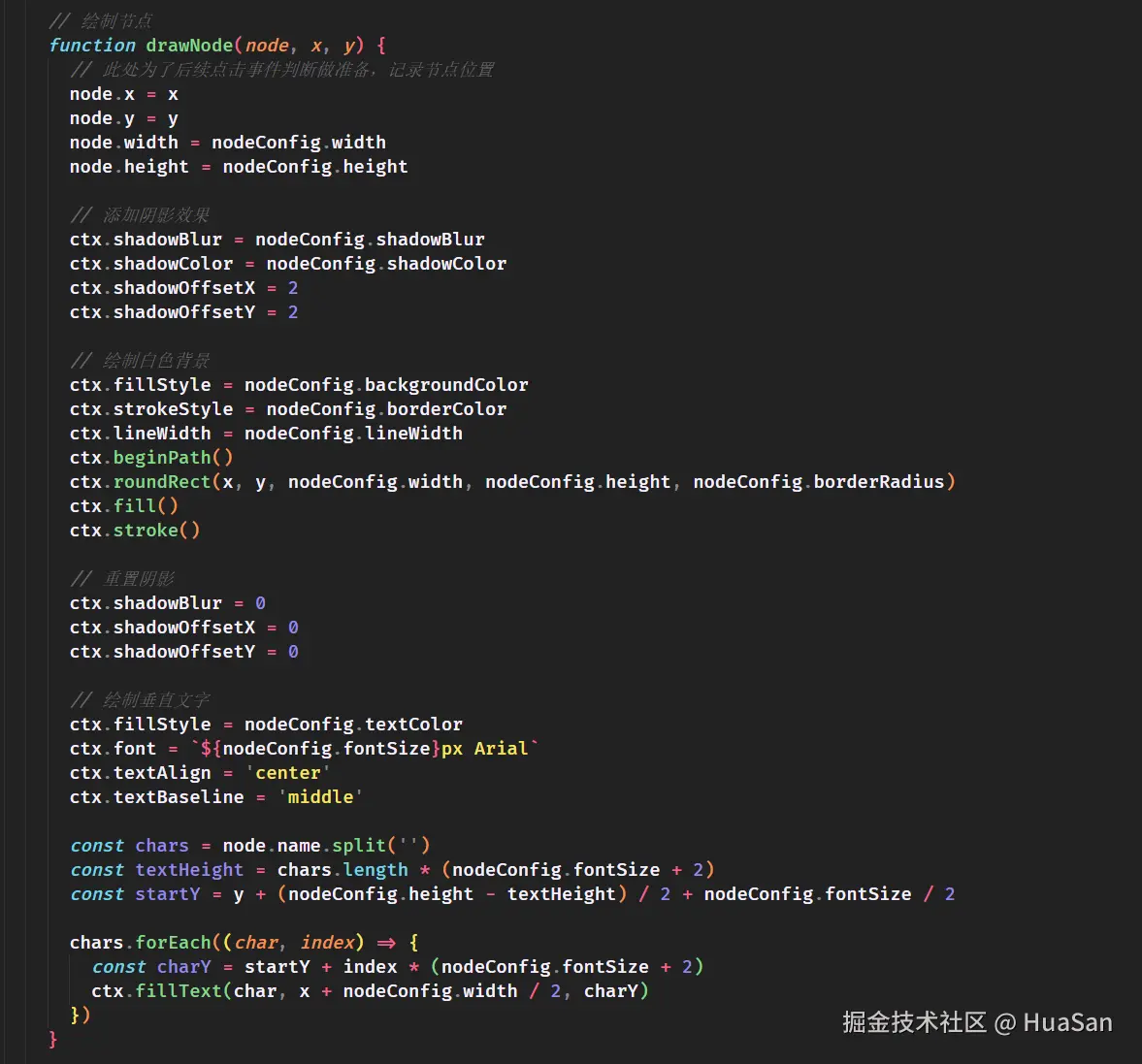

如何绘制节点

在canvas 上绘制一个矩形需要起始（x,y)和长宽(在节点基础配置已定义)就行
把节点名字进行分割循环绘制达到垂直的效果

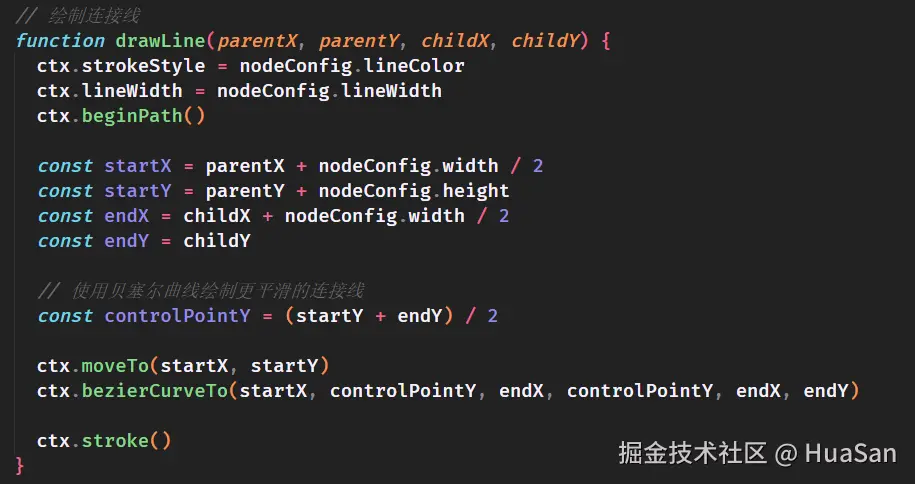

绘制两个节点间的连线

两个(x,y)即可
可以使用直线也可以使用曲线这个可以自由选择

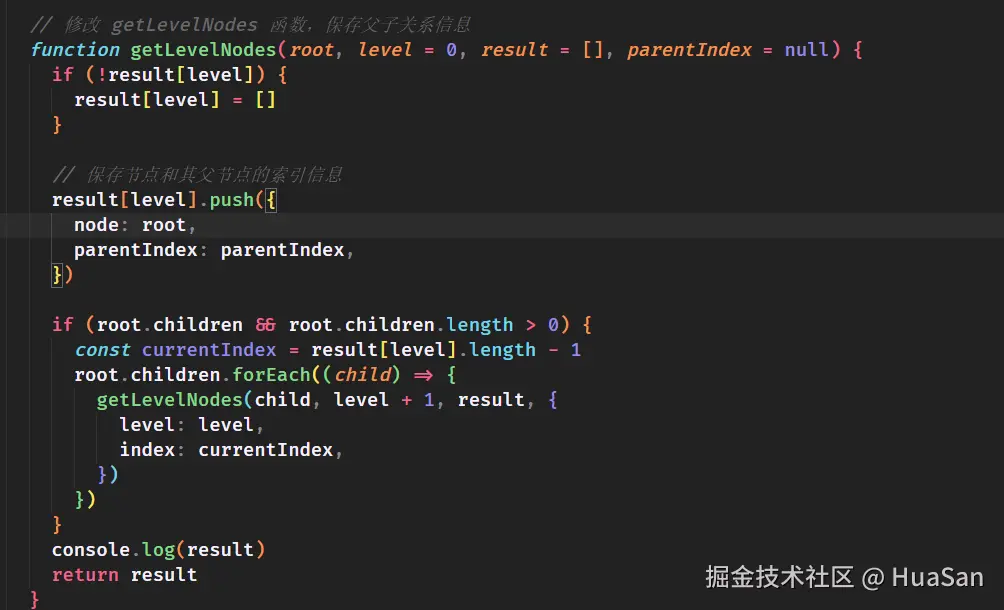

计算架构中每一层级的节点数量同时保留父子关系

计算每层节点数量我们可以合理的分配区域

开始绘制架构图并确定绘制步骤

function drawOrgChart(root) {
        const levelNodes = getLevelNodes(root)
        const nodePositions = []
        // 添加顶部边距常量
        const TOP_MARGIN = 100 // 设置顶部边距为100px
        // 第一步：计算每个父节点下子节点的总宽度
        // 第二步：为每个节点分配位置
        // 计算整个树的总宽度
        const totalTreeWidth = calculateChildrenWidth(root)
        const startX = (canvas.width - totalTreeWidth) / 2

        // 分配位置并绘制
        assignNodePositions(root, 0, startX)
        // 绘制连接线和节点

      }

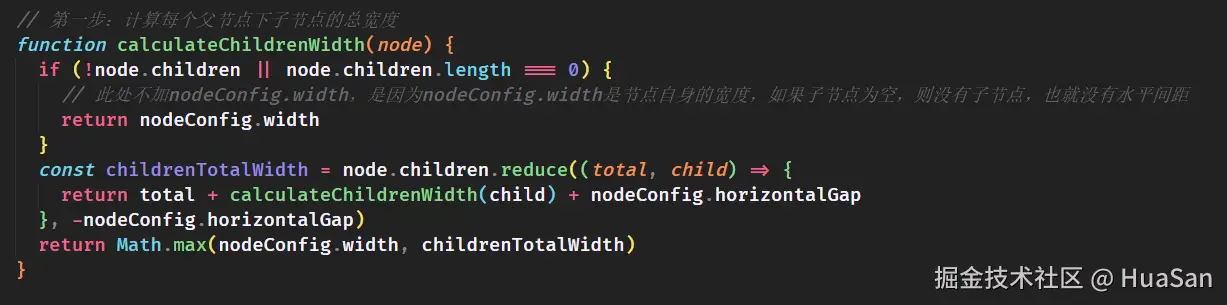

第一步：计算每个父节点下子节点的总宽度

此处的思路是保证父节点的位置在子节点的中间(即父节点的位置由子节点决定因为需要递归）没有子节点的元素不需要加上nodeConfig.horizontalGap 此处不加nodeConfig.horizontalGap 此处加nodeConfig.horizontalGap

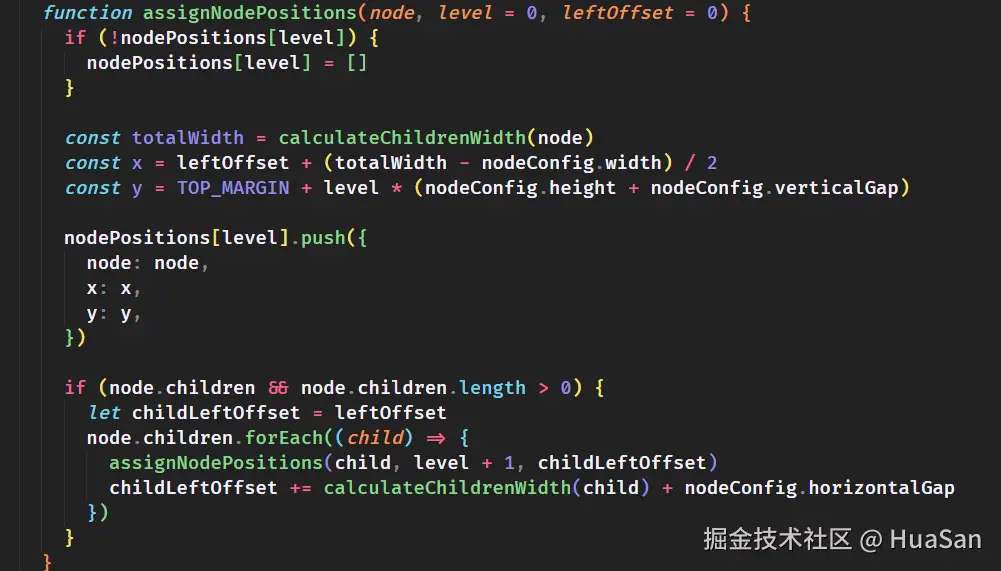

第二步：为每个节点分配位置

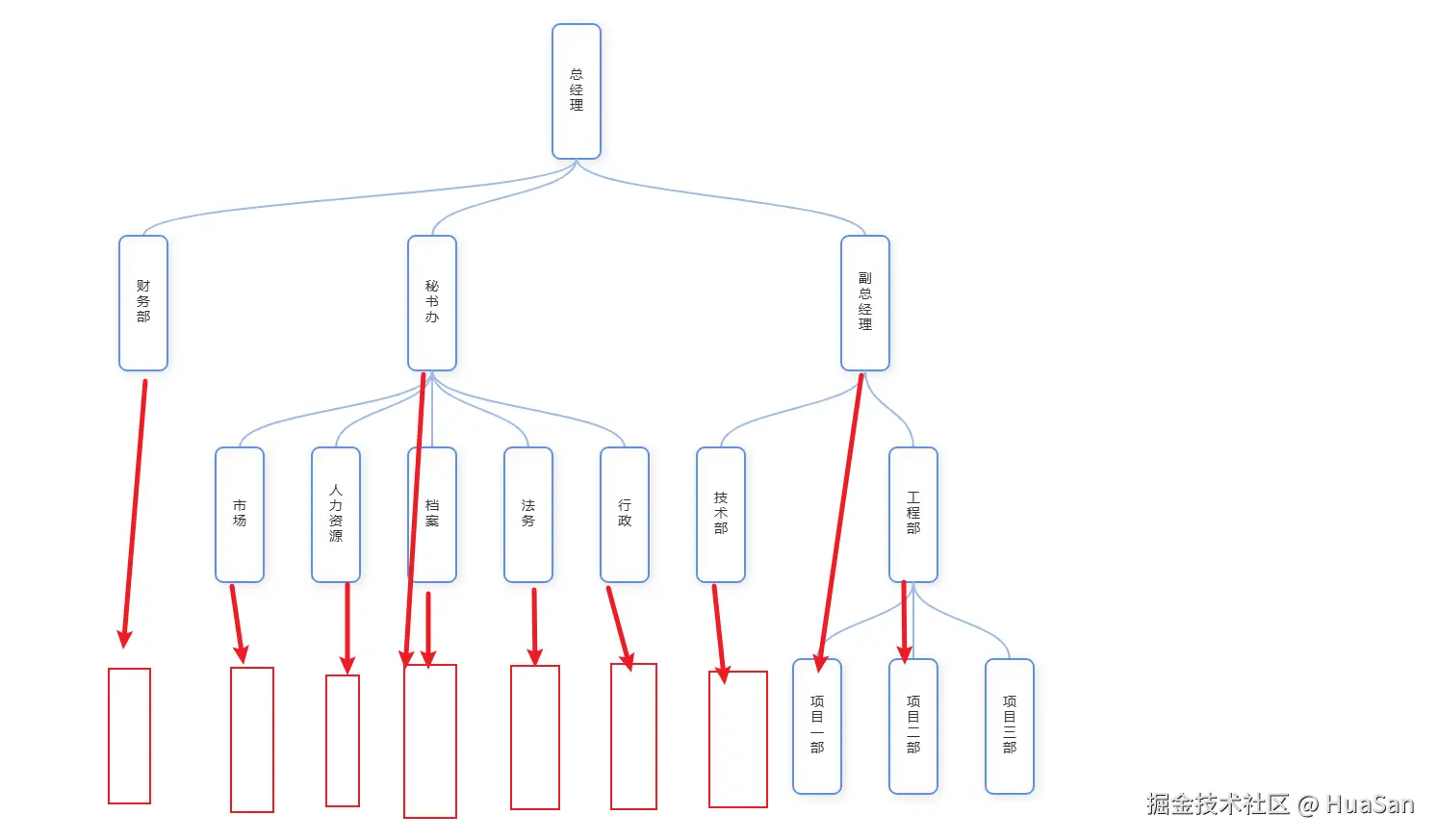

此处秉持的思路是把所有节点落到同一层，在次层级计算出该节点所对应的x坐标（y坐标根据层级来的，可以认为已经确定）

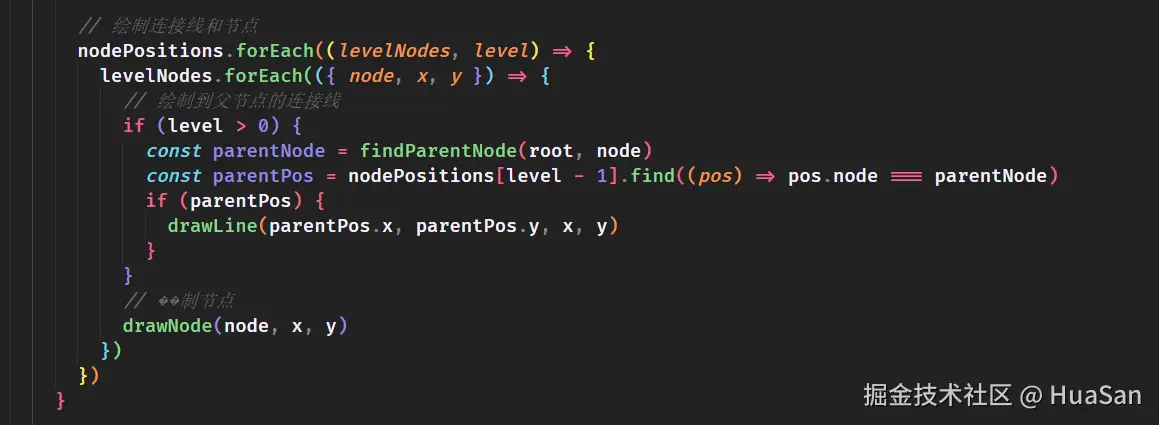

绘制连接线和节点

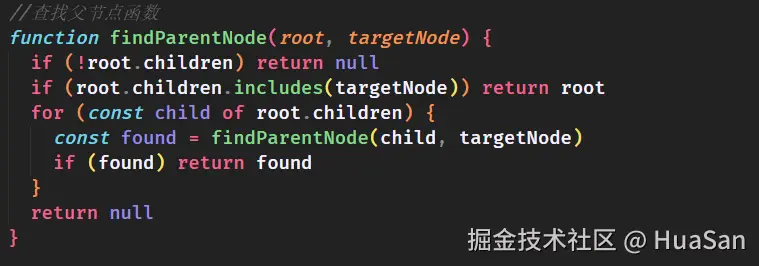

此时我们需要一个函数去寻找当前节点的父节点

对定义的nodePositions 进行循环绘制节点

此时绘制工作已经完成了无需对节点编辑的话就到此结束了

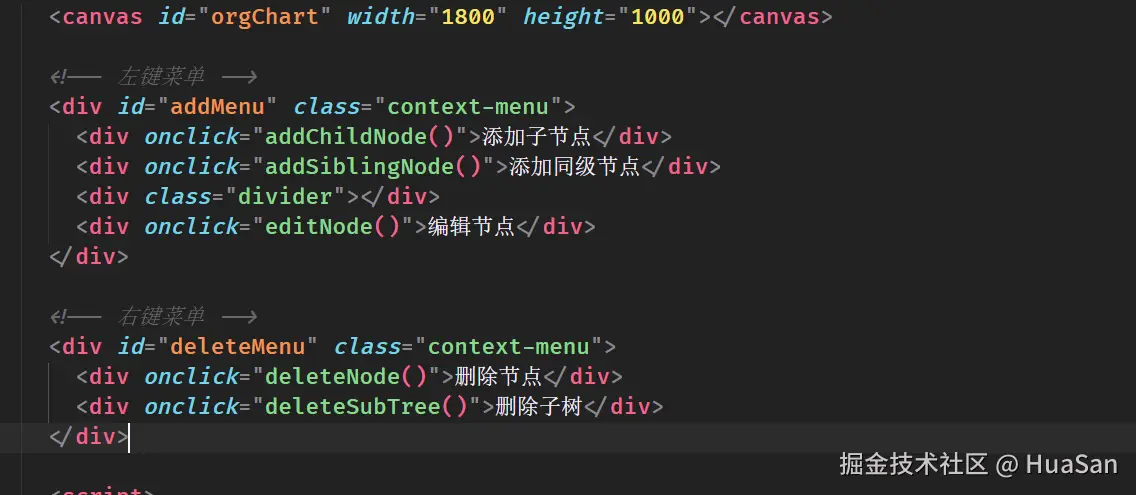

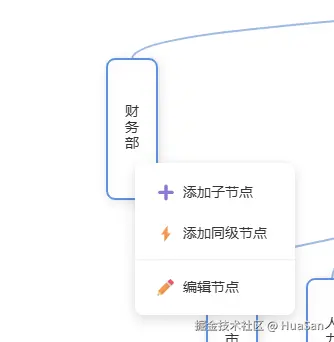

添加右键菜单和点击菜单

绑定监听函数

 canvas.addEventListener('contextmenu', (e) => {
        e.preventDefault()
        e.stopPropagation()
 })
 canvas.addEventListener('click', (e) => {
        e.stopPropagation() // 阻止事件冒泡
 })
  document.addEventListener('click', (e) => {
        // 如果点击的是 canvas 区域，不要在这里处理
        if (e.target === canvas) {
          return
        }

        // 如果点击的不是菜单内部，则隐藏菜单
        if (!addMenu.contains(e.target) && !deleteMenu.contains(e.target)) {
          hideMenus()
        }
      })

添加菜单

canvas.addEventListener('click', (e) => {
        e.stopPropagation() // 阻止事件冒泡

        const rect = canvas.getBoundingClientRect()
        const x = e.clientX - rect.left
        const y = e.clientY - rect.top
        //找到点击的节点
        selectedNode = findNode(x, y)

        // 无论如何，先隐藏所有菜单
        hideMenus()

        if (selectedNode) {
          // 显示添加菜单
          addMenu.style.display = 'block'

          // 计算菜单位置，避免超出窗口边界
          let menuX = e.pageX
          let menuY = e.pageY

          const menuWidth = addMenu.offsetWidth
          const menuHeight = addMenu.offsetHeight
          const windowWidth = window.innerWidth
          const windowHeight = window.innerHeight

          if (menuX + menuWidth > windowWidth) {
            menuX = windowWidth - menuWidth
          }
          if (menuY + menuHeight > windowHeight) {
            menuY = windowHeight - menuHeight
          }

          addMenu.style.left = menuX + 'px'
          addMenu.style.top = menuY + 'px'
        }
      })

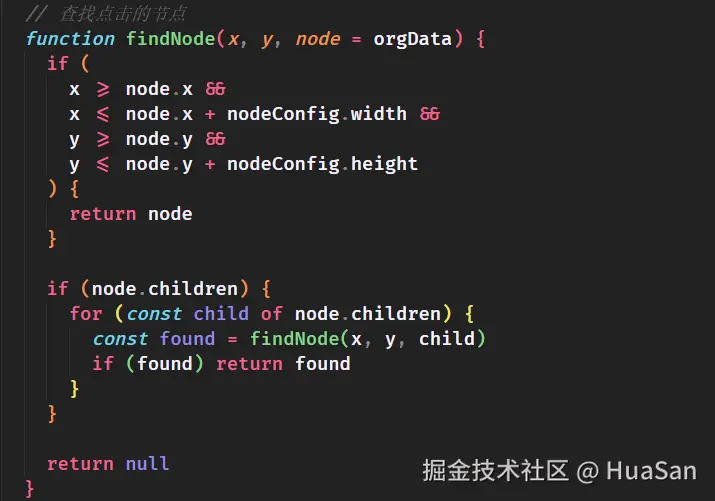

找到点击的节点

绑定菜单的处理函数

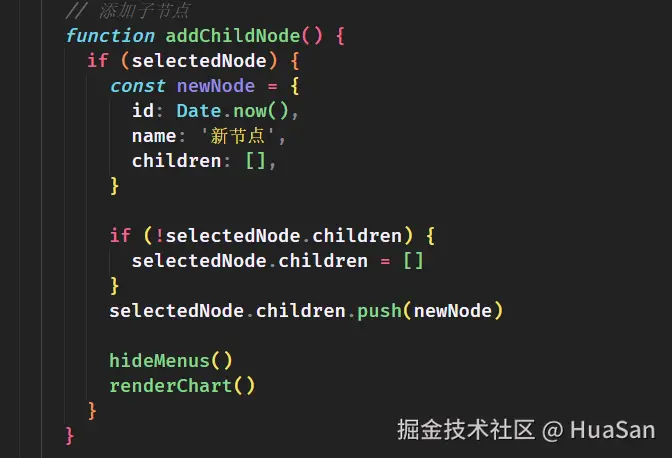

添加子节点

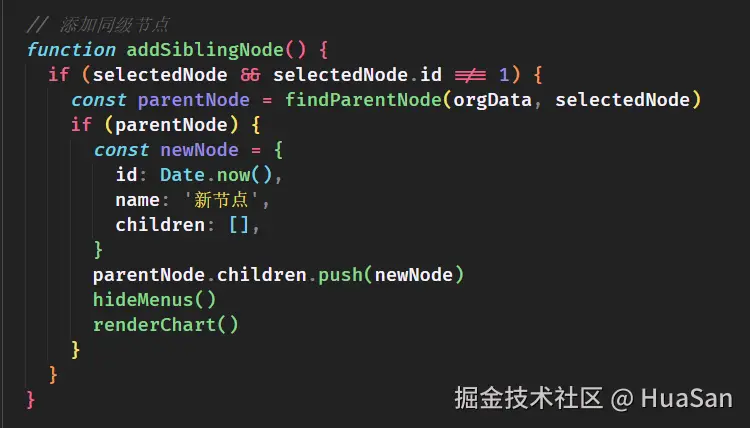

添加同级节点

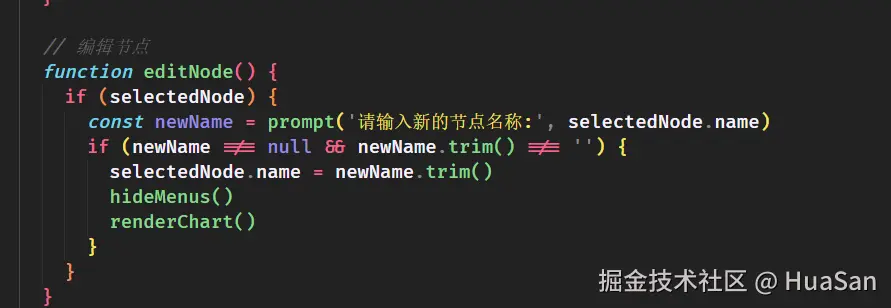

编辑节点

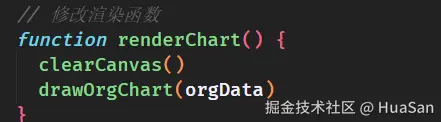

在操作后重新渲染

结语

谢谢你的观看如果你觉得不错，点个赞就是对我最大的支持，如果你有什么问题欢迎在评论区留言另外可拖拽的节点文章正在编写，敬请期待
