一文看懂SE(Squeeze and Excitation)模块及代码实现SE（Squeeze and Excitati

1. 简介

SE Block并非一个完整的网络，而且一个子结构，可以嵌在其他分类或检测模型中。SE Block的核心思想是通过网络根据loss去学习特征权重，使得有效的feature map权重更大，无效或效果小的feature map权重更小的方式去训练模型已达到更好的结果。它主要分为三部分：

Part1. Squeeze（压缩）操作：这一步骤通过全局平均池化（Global Average Pooling）将每个通道的空间信息（即高度和宽度）压缩成一个单独的值，从而获得一个包含所有通道全局信息的特征向量。这个向量的维度为1×1×C，其中C是通道数。

Part2. Excitation（激励）操作：在获得压缩后的特征向量后，通过两个全连接（Fully Connected，FC）层来预测每个通道的重要性权重。第一个FC层将特征向量的维度从C降低到C/r（r是降维比率），然后通过ReLU激活函数，第二个FC层再将维度从C/r增加回C。最后通过Sigmoid激活函数，得到每个通道的权重，这些权重反映了通道的重要性。

Part3. Scale（缩放）操作：将激励操作得到的通道权重应用到原始特征图上，每个通道的特征都乘以其对应的权重，从而对特征图进行重标定，增强了网络对有用特征的响应。

当然，SE block嵌在原有的一些分类网络中不可避免地增加了一些参数和计算量，但是在效果面前还是可以接受的。下面详细讲解其运算逻辑

2. 运算讲解

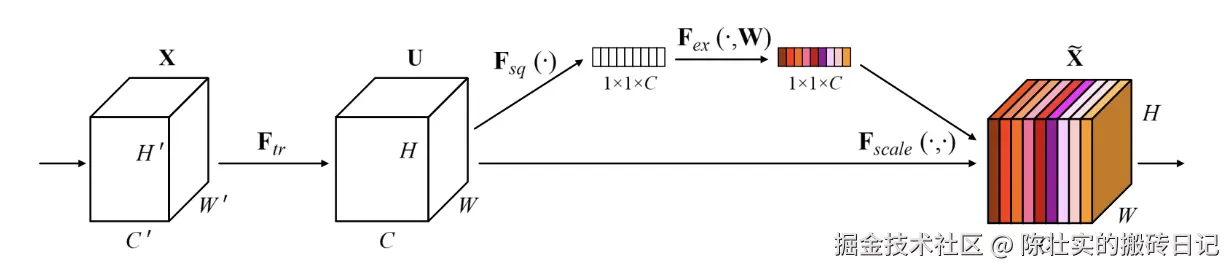

SE block示意图： SE示意图

Step1： 卷积操作(即图中的 $F_{tr}$ 操作)

严格来讲这一步是转换操作，并不是SE block的一部分，就是一个标准的卷积操作。输入输出定义如下：

F_{tr}： X \rightarrow U, X \in R^{W' * H' * C'}, U \in R^{W * H * W}

计算公式就是常规的卷积操作，计算公式如下：

u_c = v_c * X = \sum ^{C'} _{s=1} v_c^{s} * x^s

其中， $v_c$ 表示第c个卷积核， $x^s$ 表示当前卷积核覆盖下的第s个输入， $C'$ 表示卷积核个数。

该操作得到了上图中左起第2个矩阵，其维度 = [H ,W, C]

Step2: $F_{sq}$ 操作（即Squeenze操作）

该操作就是一个：global average pooling操作，公式如下：

z_c = F_{sq}(u_c) = {1 \over W*H} \sum ^{W}_{i=1} \sum ^H_{j=1} u_c(i, j)

这里使用代码进行一定的解释：代码如下：

x = torch.ones(size=(1, 2, 2, 3))
x[0][0][0][0] = 7
print("x = ", x)

avg_pool = torch.nn.AdaptiveAvgPool2d(1)    # 全局平均池化
x_pool = avg_pool(x)
print("x_pool.shape = ", x_pool.shape)
print("x_pool = ", x_pool)

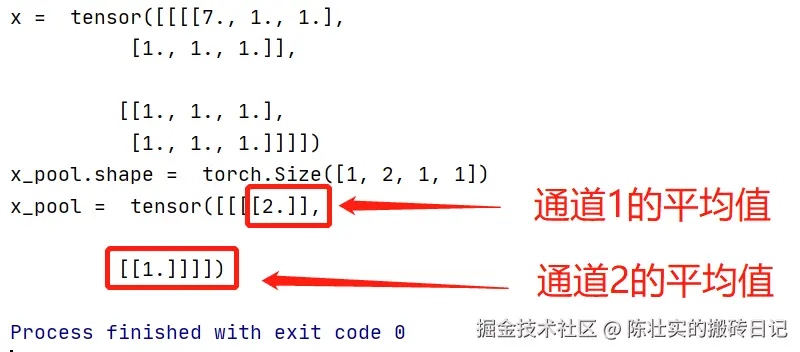

输出结果：在这里插入图片描述计算的是每个通道的平均值，输出的shape=[1, 2, 1, 1]

这一步的结果相当于表明该层C个通道的数值分布情况，或者叫全局信息。

Step3: $F_{ex}$ 操作（即Excitation操作）

计算公式如下：

s = sigmoid(W_2 * Relu(W_1 z))

其中的 $z$ 表示上一步的 $z$ , $W_1, W_2$ 表示的是线性层。这里计算出来的 $s$ 就是该模块的核心，用来表示各个channel的权重，而且这个权重是通过前面这些全连接层和非线性层学习得到的，因此可以end-to-end训练。这两个全连接层的作用就是融合各通道的feature map信息，因为前面的squeeze都是在某个channel的feature map里面操作。

这里结合代码容易理解（即Pytorch实现SE模块）：

class SELayer_2d(nn.Module):
    def __init__(self, channel, reduction=16):
        super(SELayer_2d, self).__init__()
        self.avg_pool = torch.nn.AdaptiveAvgPool2d(1)
        self.linear1 = nn.Sequential(
            nn.Linear(channel, channel // reduction, bias=False),
            nn.ReLU(inplace=True)
        )
        self.linear2 = nn.Sequential(
            nn.Linear(channel // reduction, channel, bias=False),
            nn.Sigmoid()
        )


    def forward(self, X_input):
        b, c, _, _ = X_input.size()  	# shape = [32, 64, 2000, 80]

        y = self.avg_pool(X_input)		# shape = [32, 64, 1, 1]
        y = y.view(b, c)				# shape = [32,64]

        # 第1个线性层（含激活函数），即公式中的W1，其维度是[channel, channer/16], 其中16是默认的
        y = self.linear1(y)				# shape = [32, 64] * [64, 4] = [32, 4]

        # 第2个线性层（含激活函数），即公式中的W2，其维度是[channel/16, channer], 其中16是默认的
        y = self.linear2(y) 			# shape = [32, 4] * [4, 64] = [32, 64]
        y = y.view(b, c, 1, 1)			# shape = [32, 64, 1, 1]， 这个就表示上面公式的s, 即每个通道的权重

        return X_input*y.expand_as(X_input)

测试代码：

    data = torch.ones((32, 64, 2000, 80))
    se_2d = SELayer_2d(64)
    data_out = se_2d.forward(data)
    print("data_out = ", data_out.shape)

Step4: $F_{scale}$ 操作

计算公式如下：

\widetilde {x} = F_{scale}(u_c, s_c) = s_c ·u_c

其中， $u_c$ 表示 $u$ 中的一个通道， $s_c$ 表示通道的权重。因此，相当于把每个通道的值乘以其权重。

代码即上述代码中的最后一行：

# y.expand_as(X_input)表示将y扩张到和X_input一样的维度
X_input*y.expand_as(X_input)		# 每个通道的值，乘以对应的权重

附录：

论文：Squeeze-and-Excitation Networks
论文链接：arxiv.org/abs/1709.01…
代码地址：github.com/hujie-frank…
PyTorch代码地址：github.com/miraclewkf/…

引用：

有参考添加链接描述，在此文章的理解上，增加了一些代码注释。
