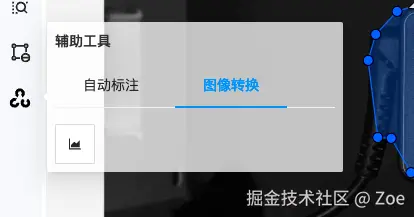

【纯前端】10分钟教你在CVAT中加入Opencv灰度功能CVAT是一款开源的数据标注平台，支持大部分数据标注类型，如2

浅放一张枫叶图🍁，听说秋天和富士更配🍁

引言

今年这一年：
独立完成公司的v2->v3项目升级，这是一个巨大工作量的迁移 ✅
旅行了已经计划很久很喜欢的国内外城市 ✅
...
等等，充实且饱满的生活让我最近有时间来总结一下最近学到的，欢迎指点讨论👏🏻

项目

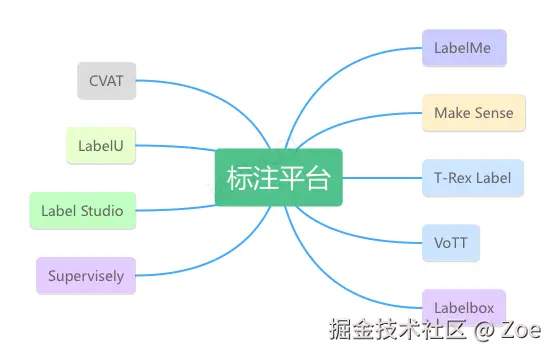

我们项目致力于打造AI工业质检的平台，进而接触到了很多标注平台标注工具。

为什么选择CVAT

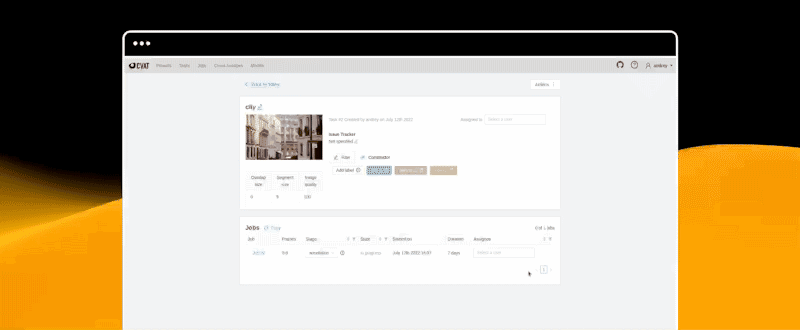

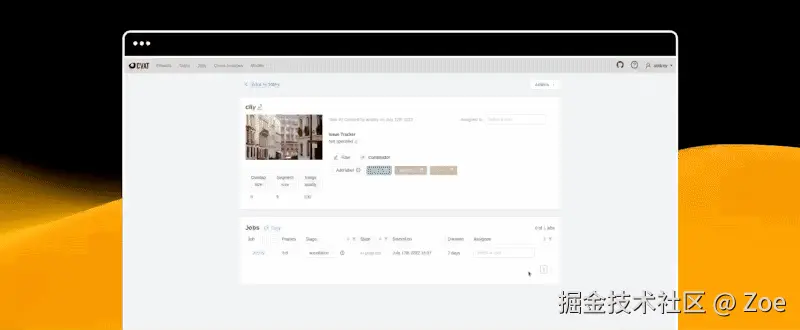

CVAT是一款开源的数据标注平台，支持大部分数据标注类型，如2D包围框、多边形、语义分割、立体框、关键点、折线、LiDAR包围框、圆等。并支持嵌入AI模型，用于优化数据标注流程和提升效率。CVAT(Computer Vision Annotation Tool)是一款功能强大、高效的开源数据标注平台,专为计算机视觉数据集设计。作为行业领先的数据引擎,CVAT被广泛应用于机器学习项目中,受到各种规模的团队的信赖和使用。

优势

CVAT拥有庞大的体系，稳定的功能，有兴趣的可以了解他的使用和docker部署与安装步骤，官网写的很详细

cvat-web源码

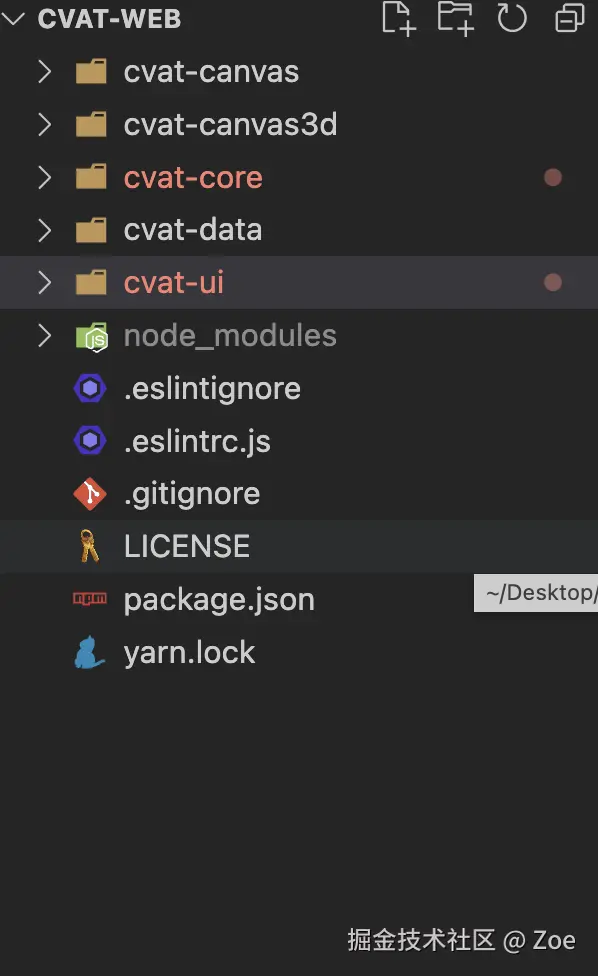

cvat-web采用React框架配合antd组件库+ts整体结构，先来看看前端部分的目录结构：

cvat-canvas >>> 标注画布方法
cvat-canvas3d >>> 标注画布绘制3D图形
cvat-core >>> 连接cvat-data和cvat-ui的数据处理逻辑
cvat-data >>> 引入Web Assembly
cvat-ui >>> 主界面代码引入opencv.js

1.引入WASM

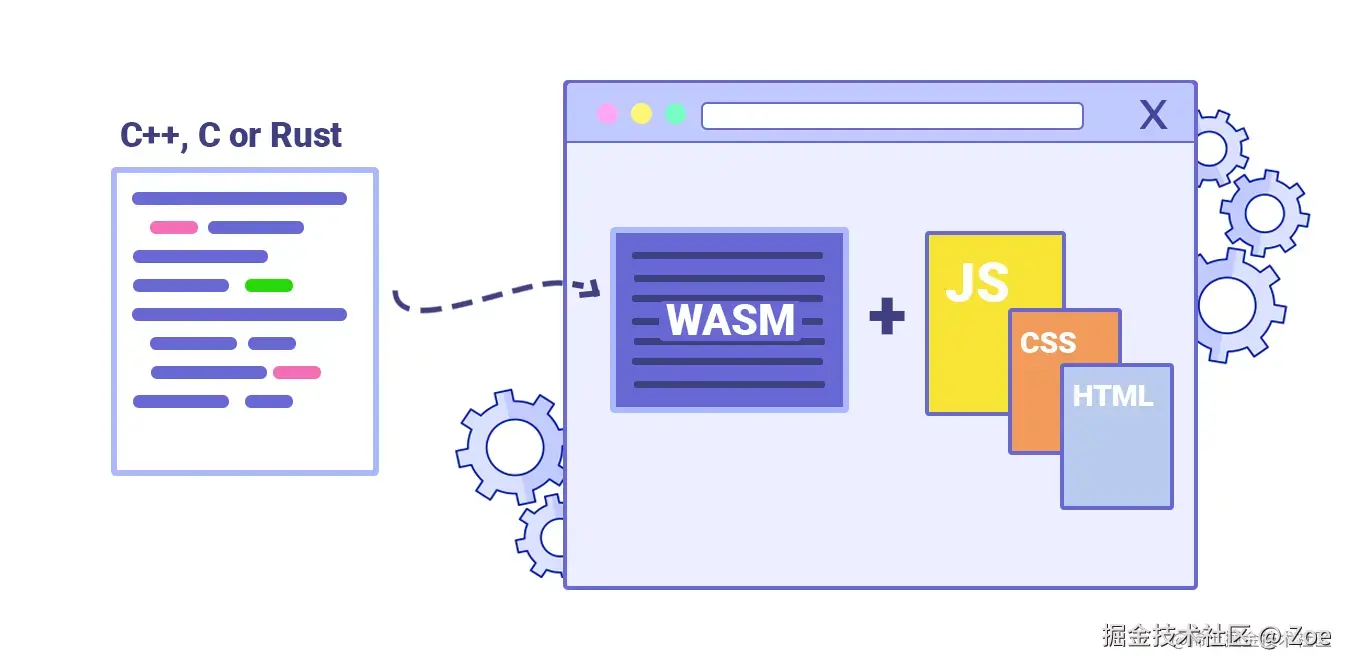

WASM这两年火热，是一种运行在现代网络的的新型代码以提供特定的功能****特别是在性能方面。它一般不会被直接编写，而是为诸如 C、C++ 和 Rust 等底层语言提供一个高效的编译目标。目前，WebAssembly 已成为与HTML、CSS 以及 JavaScript 并列的web领域第四类编程语言。

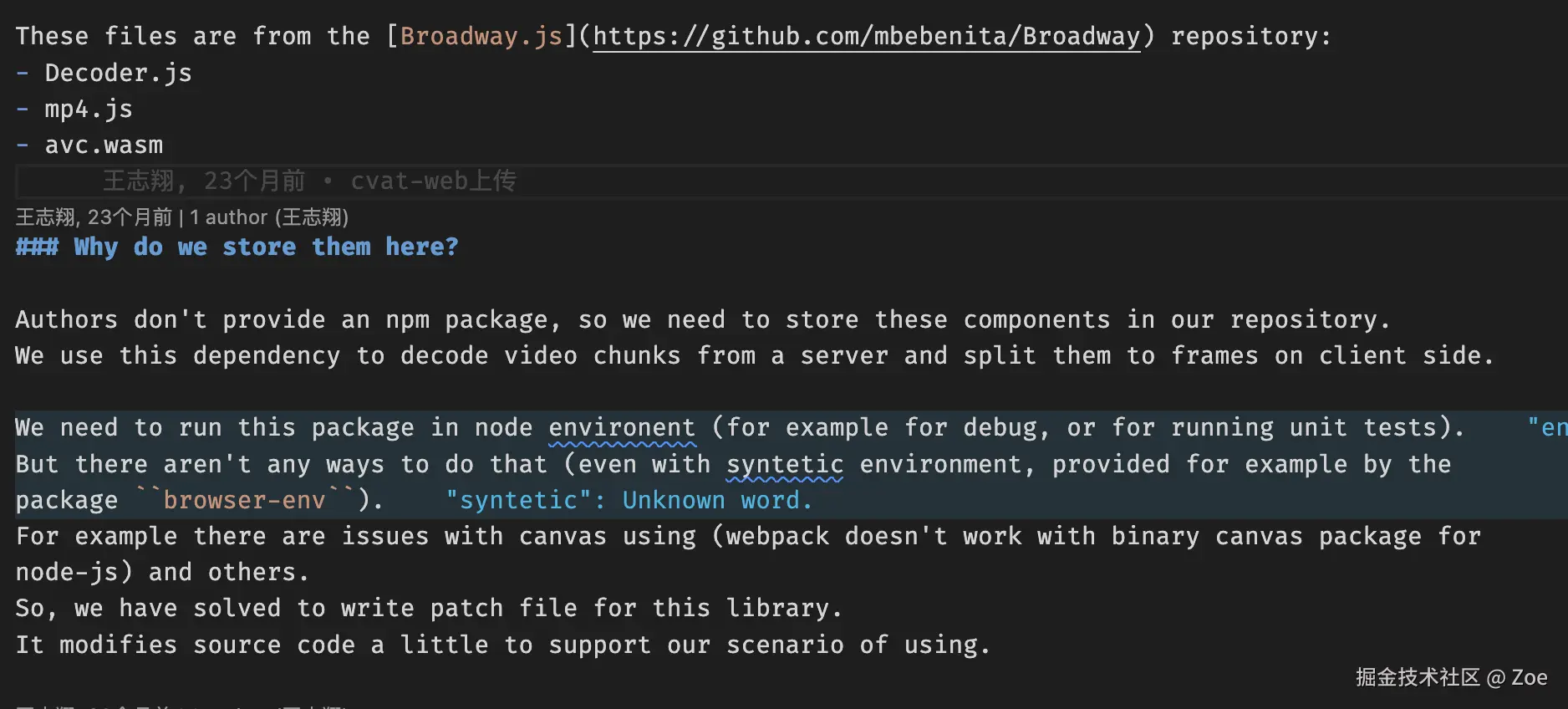

我们来看到cvat-data部分引入了Broadway.js，文档中也有说到为什么我们呢把文件放在他那里，是以为作者不提供npm包，所以我们需要储存一些组件在我们自己的仓库。
从github仓库我们能看到，这是一个js解码器，主要用于视频播放器部分，视频播放器首先需要下载整个视频才能开始播放，因此一开始会显得有点慢，所以请耐心等待。您可以通过单击每个播放器来开始播放视频。左上角的播放器在主线程上运行，而其余的播放器在后台工作线程中运行。
不得不说cvat里面采用了很多值得借鉴的图片和视频的优化，值得很多借鉴。

截屏2024-11-26 14.47.31.png

2.引入opencv

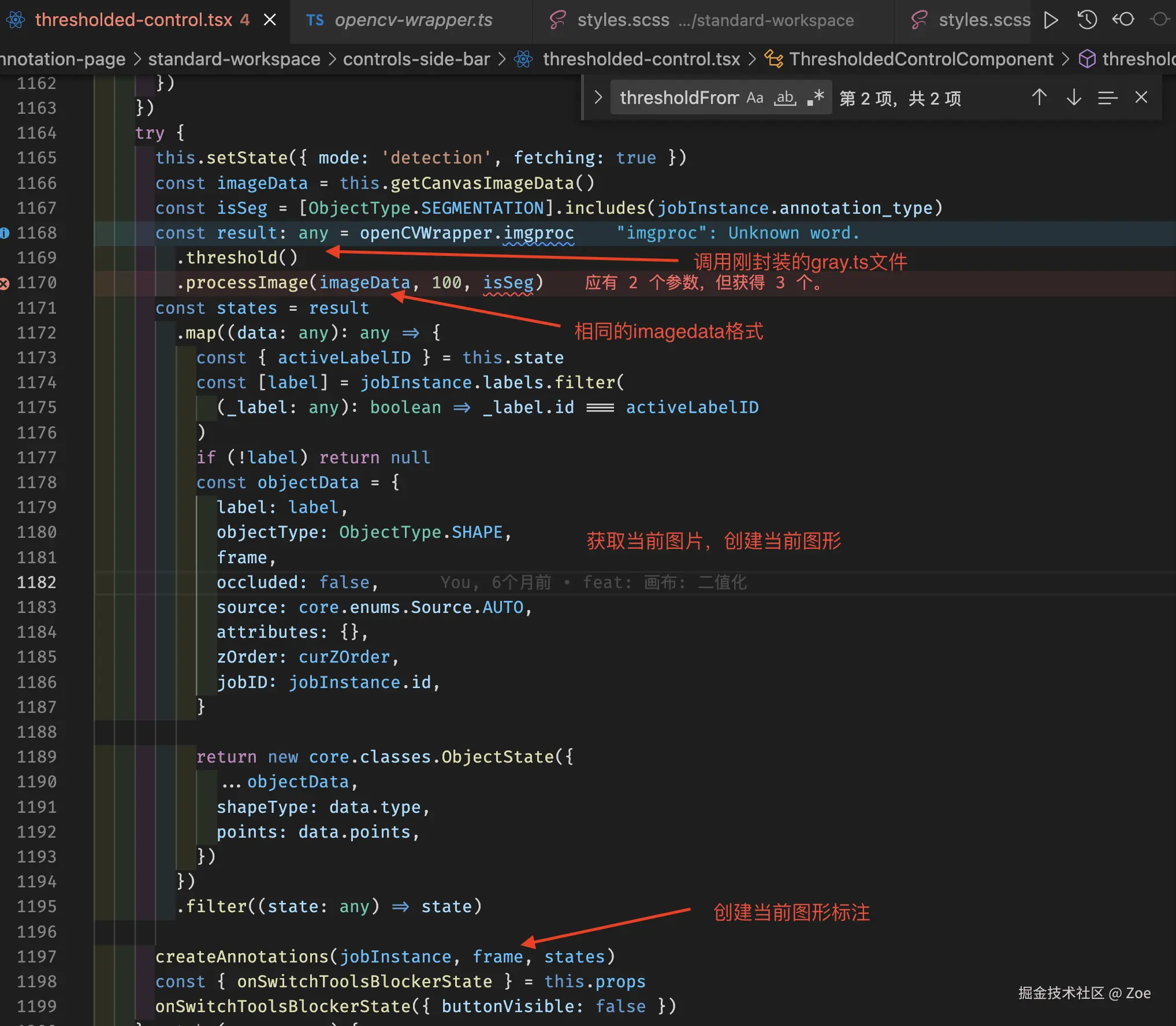

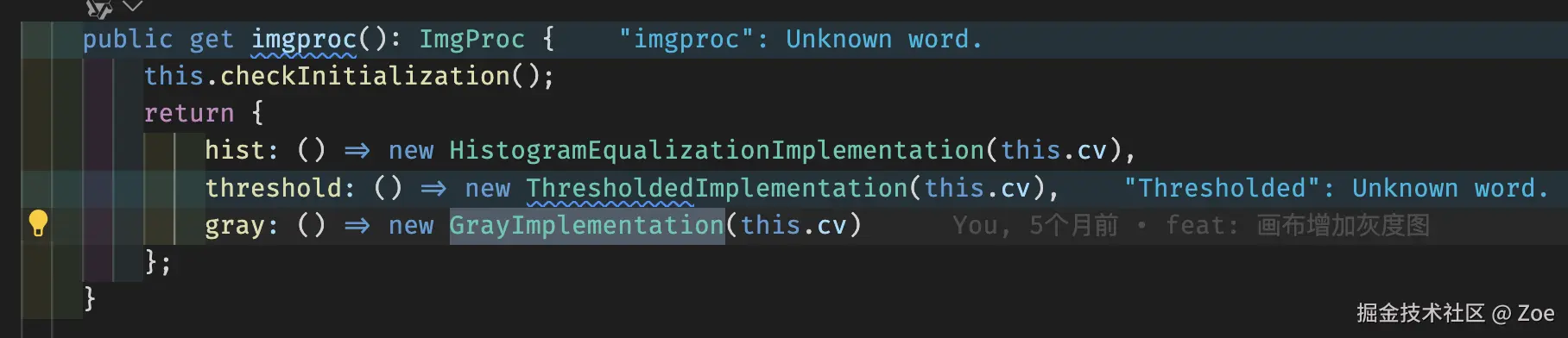

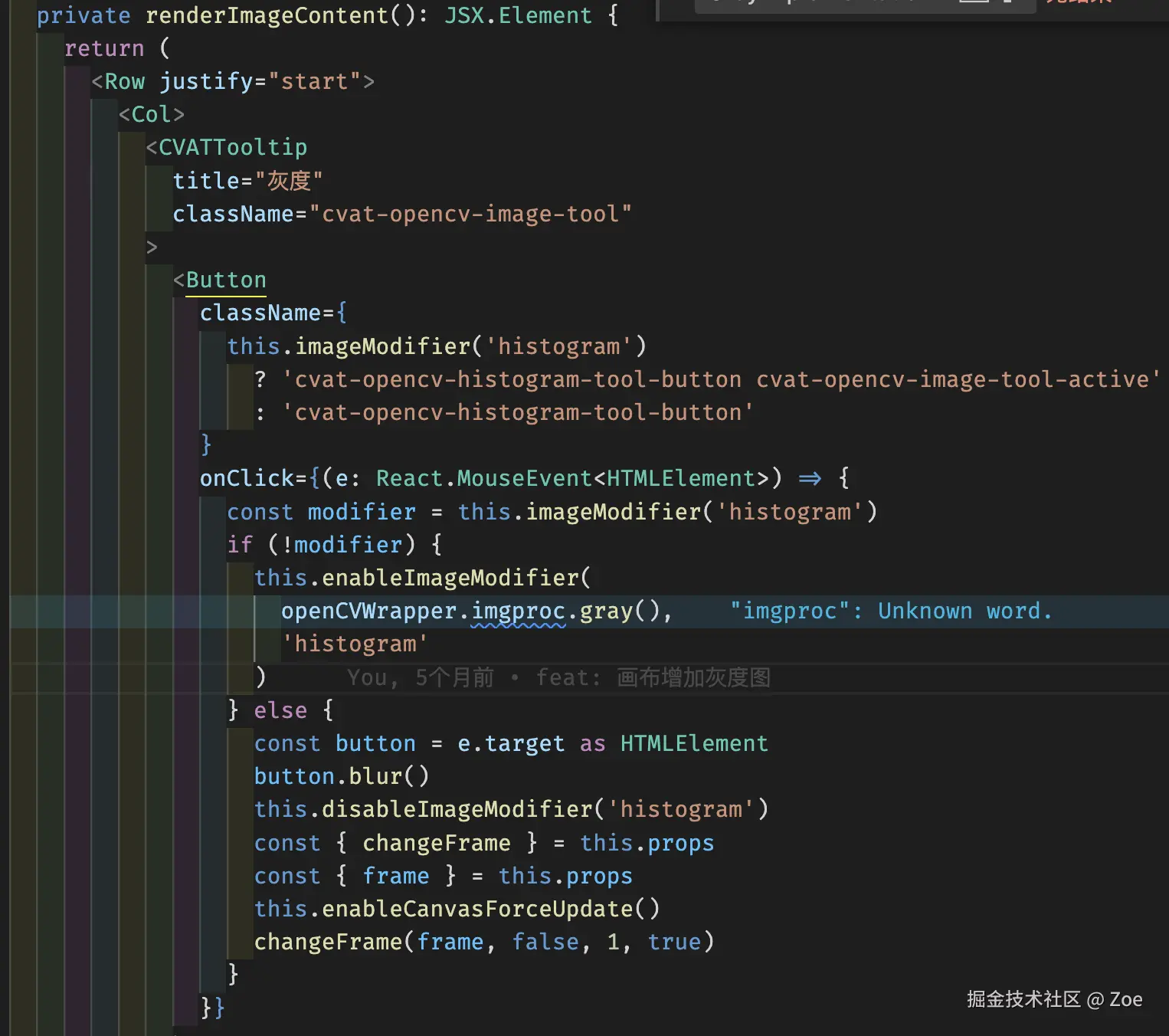

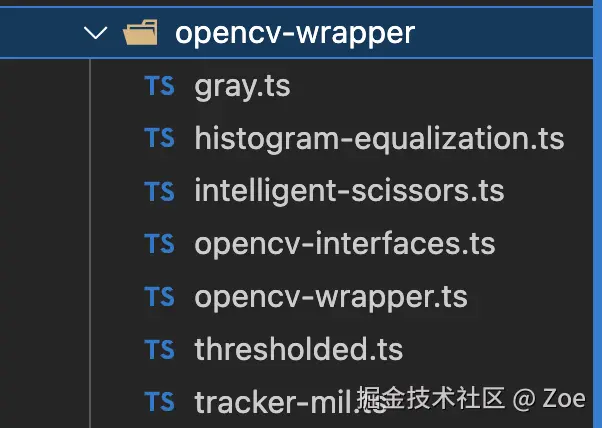

在cvat-ui中项目拉取了opencv的开放接口，引入了opencv.js。页面中智能标注功能部分预加载了此部分，调用opencv方法完成了此功能。

初识opencv.js

1.环境搭建

环境搭建，官网部分给了详细的步骤，按照步骤安装即可。

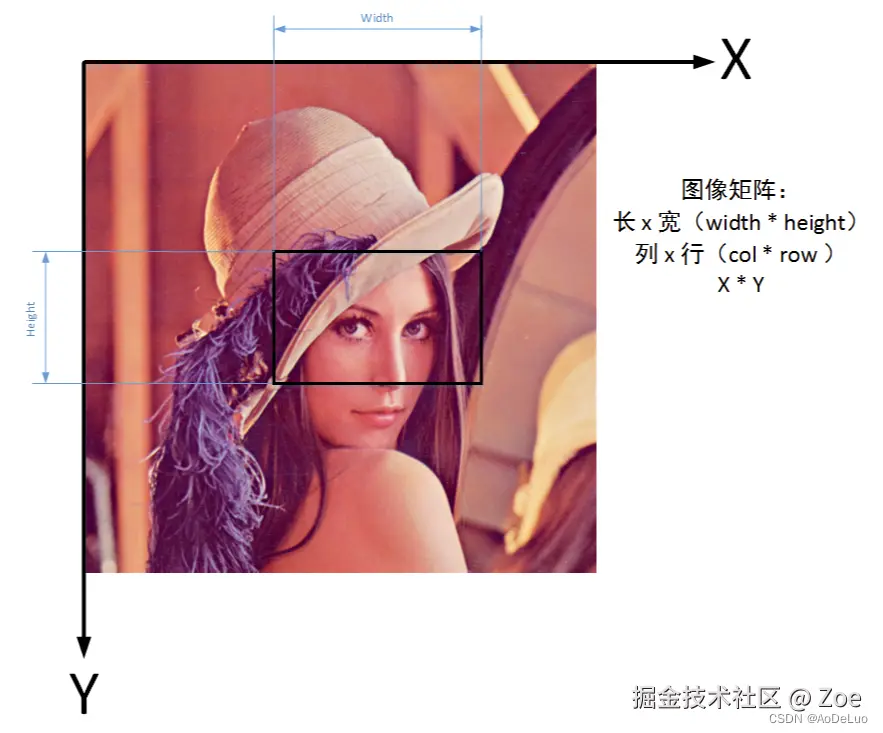

2.图像坐标系定义

说明：
Mat::Mat(int rows, int cols, int type)为创建行数为rows，列数为cols，类型为type的图像坐标体系中的零点坐标为图片的左上角，X轴为图像矩形的上面那条水平线；Y轴为图像矩形左边的那条垂直线。该坐标体系在诸如结构体Mat,Rect,Point中都是适用的。
在使用image.at()来访问图像中点的值的时候，如果是以坐标方式进行访问，则坐标顺序为image.at(y, x)。但是，要是以坐标点(image图像中的Point(x, y)点)的方式进行访问，则为image.at(Point(x, y))
如果所画图像是多通道的，比如说image图像的通道数时n，则使用Mat::at(x, y)时，其x的范围依旧是0到image的height，而y的取值范围则是0到image的width乘以n，因为这个时候是有n个通道，所以每个像素需要占有n列。但是如果在同样的情况下，使用Mat::at(point)来访问的话，则这时候可以不用考虑通道的个数，因为Mat::at(x, y)返回的是一个数字，而，Mat::at(point)返回的是一个对应的n维向量。

3.Mat对象

OpenCV存储和处理图像的基本单元-Mat对象。Mat的引入简化了用户的内存管理（不再需要手动分配其内存），使代码简洁（编写更少，实现更多）。C++接口的主要缺点是，目前许多嵌入式开发系统只支持C。

Mat基本上是一个包含两个数据部分的类：

矩阵头（包含矩阵大小、用于存储的方法、存储矩阵的地址等信息）
指向包含像素值的矩阵的指针（根据选择的存储方法采用任何维度）

OpenCV是一个图像处理库。它包含大量图像处理功能。为了解决计算难题，大多数时候将使用库的多个函数对同一个Mat对象进行操作。因此，将Mat对象传递给函数是一种常见的做法。但是对较大的图像进行不必要的复制会降低程序的速度。为了解决这个问题，OpenCV使用了参考计数系统。其思想是每个Mat对象都有自己的头，里面包含了一些图像的基本信息（图像大小，数据类型，通道数），然后，通过使两个Mat对象的矩阵指针指向同一地址，这样就可以在两个Mat对象之间共享矩阵，节省存储空间。另外，复制运算符也只是复制矩阵头和指向包含像素值的矩阵的指针，而不是数据本身。

截屏2024-11-26 15.15.37.png 上述例子中所有对象都指向同一个数据矩阵，对其中任何一个对象的像素值进行修改都会影响其他所有对象。实际上，不同的对象只是为相同的底层数据提供不同的访问方法。然而，它们的头部是不同的。我们可以创建仅引用完整数据的一个子部分的矩阵头。例如，要在图像中创建感兴趣区域（ROI），只需创建具有新矩阵头的Mat对象：

截屏2024-11-26 15.16.11.png

矩阵是由最后一个使用它的对象来进行内存释放的。这是通过使用引用计数机制来处理的。每当有人复制Mat对象的矩阵头时，矩阵的计数器就会增加。每个指向该矩阵的Mat对象被释放，此计数器都会减少。当计数器达到零时，该矩阵被释放。要想要复制矩阵本身，使用cv::Mat::clone()和cv::Mat::copyTo()函数

截屏2024-11-26 15.16.37.png

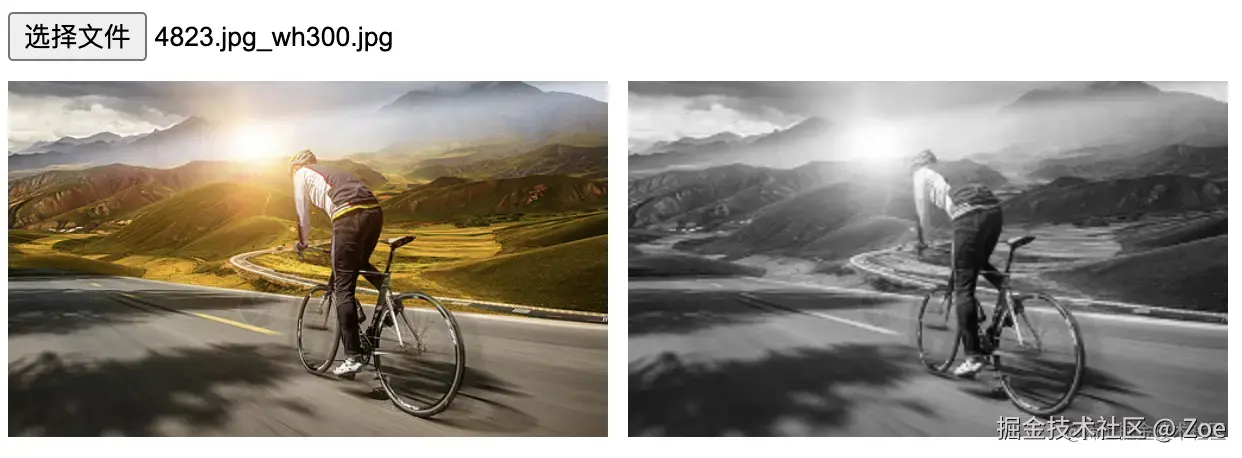

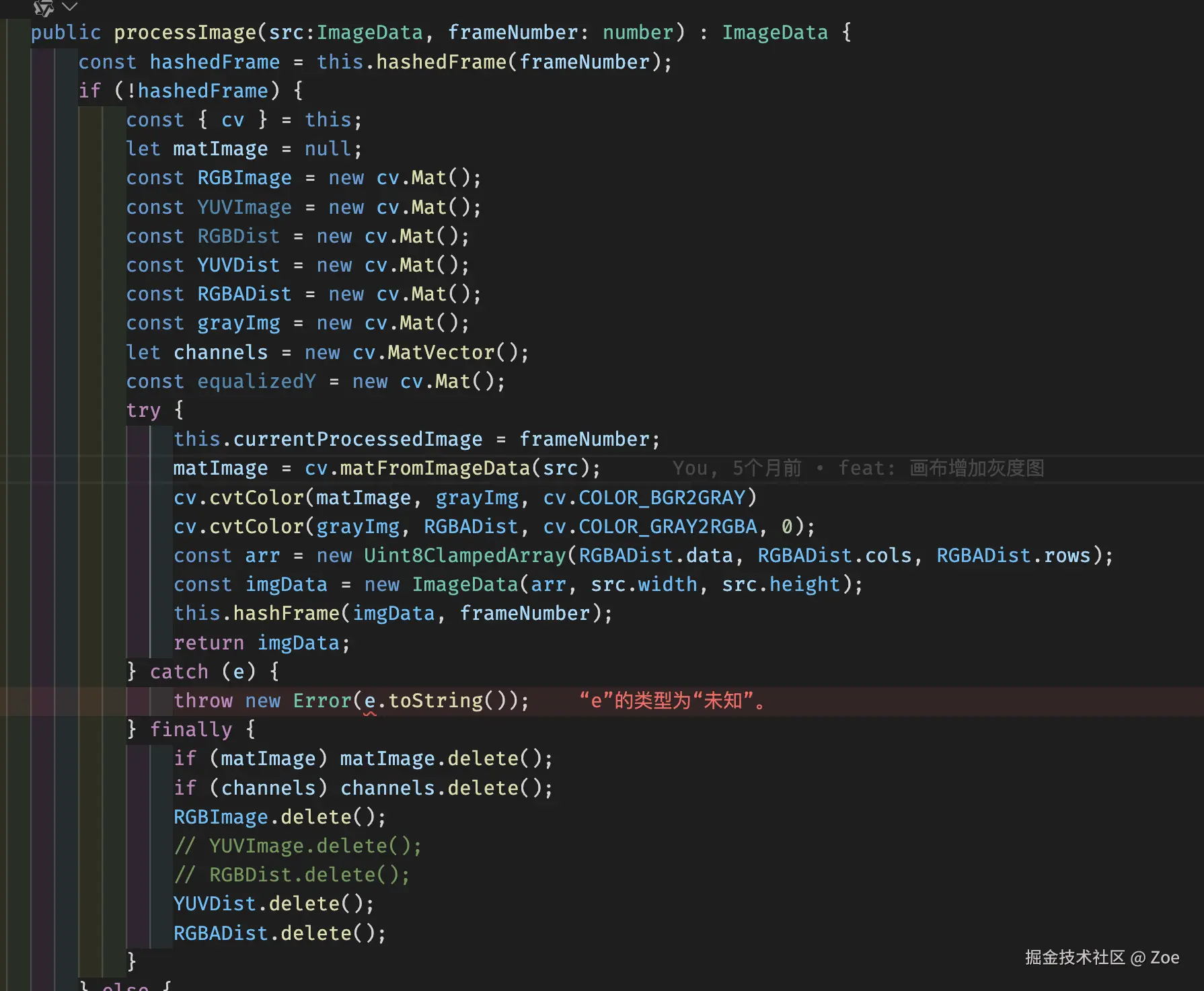

4.灰度的实现

imgElement.onload = function() {
    let src = cv.imread('imageUpload-gray');
    let dst = new cv.Mat();
    cv.cvtColor(src, dst, cv.COLOR_RGBA2GRAY, 0);
    cv.imshow('canvasOutput-gray', dst);
    src.delete(); dst.delete();
};

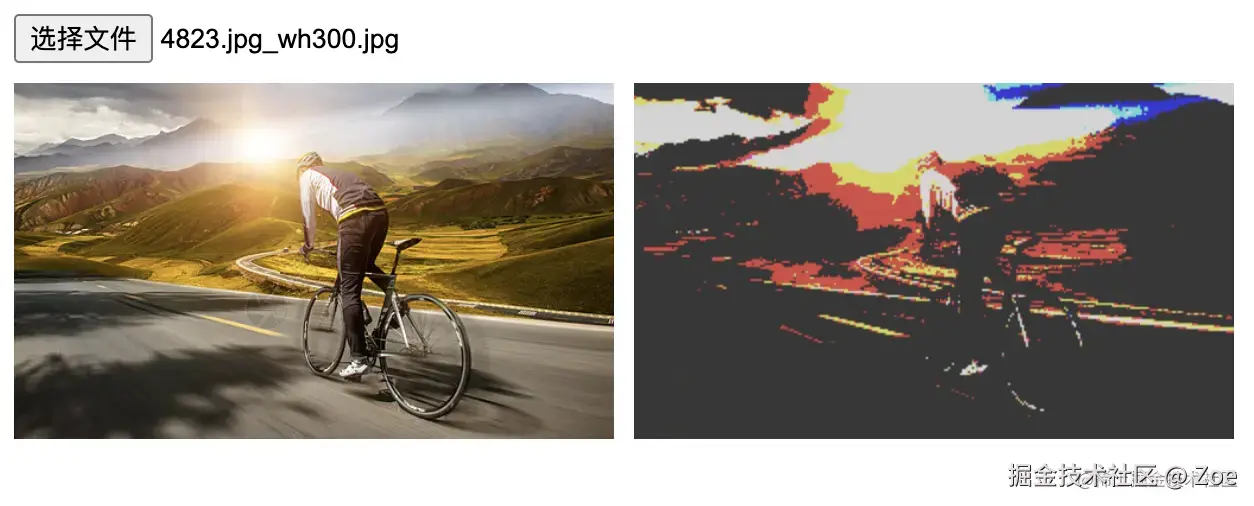

5.图像阈值的处理

imgElement.onload = function() {
    let src = cv.imread('imageUpload');
    let dst = new cv.Mat();
    cv.threshold(src, dst, 177, 200, cv.THRESH_BINARY);
    cv.imshow('canvasOutput', dst);
    src.delete(); dst.delete();
};

自适应阈值

imgElement.onload = function() {
    let src = cv.imread('imageUpload');
    let dst = new cv.Mat();
    cv.cvtColor(src, src, cv.COLOR_RGBA2GRAY, 0);
    // You can try more different parameters
    cv.adaptiveThreshold(src, dst, 200, cv.ADAPTIVE_THRESH_GAUSSIAN_C, cv.THRESH_BINARY, 3, 2);
    cv.imshow('canvasOutput', dst);
    src.delete(); dst.delete();
};

6.边缘检测

定义

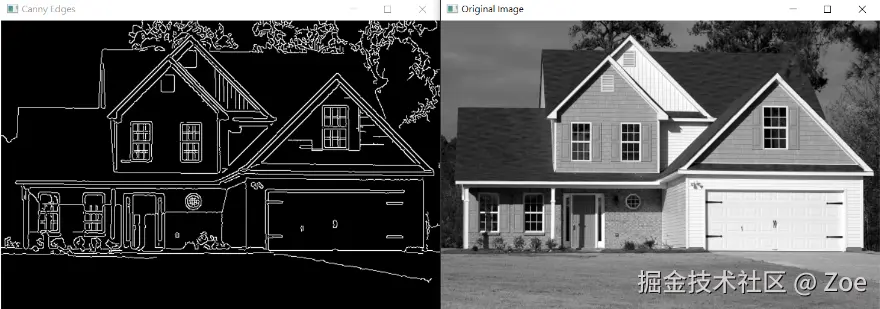

边缘检测是指在数字图像中寻找并识别物体边界的过程。在影像处理中，边缘通常表示著图像中不同区域之间的剧烈变化或不连续性，这些变化可能由物体的几何结构、亮度、颜色或纹理等特征引起。边缘检测的目标是找到这些变化的位置，以便进一步的分析和处理，例如物体侦测、图像分割、特征提取等。常见的边缘检测算法有Canny边缘检测、Sobel算子、Laplacian算子等。

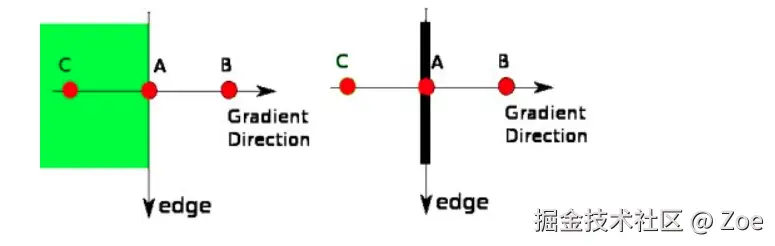

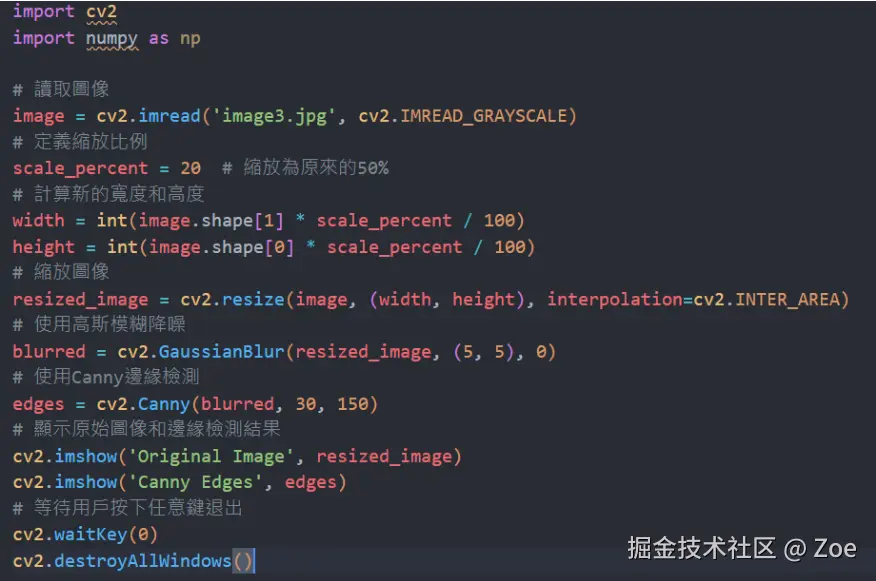

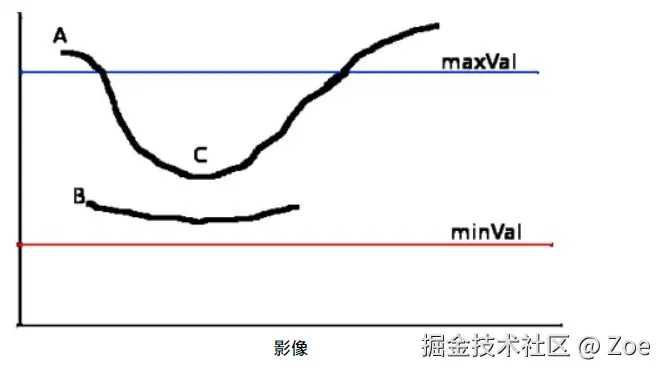

OpenCV提供Canny()函数用于在灰度影像中寻找轮廓。由于边缘侦测容易受到影像中杂讯的影响，因此用 5x5 高斯滤波器去除影像中的杂讯。然后使用 Sobel 在水平和垂直方向上对平滑后的图像进行滤波，获得水平方向上的一阶导数和垂直方向，如下所示：

截屏2024-11-26 15.35.05.png
