螺旋！再螺旋！

莫石
596 阅读11分钟

弯曲的绳子

上一次，我们成功地搓出一根绳子，但是只能是直的，这显然不人性化。

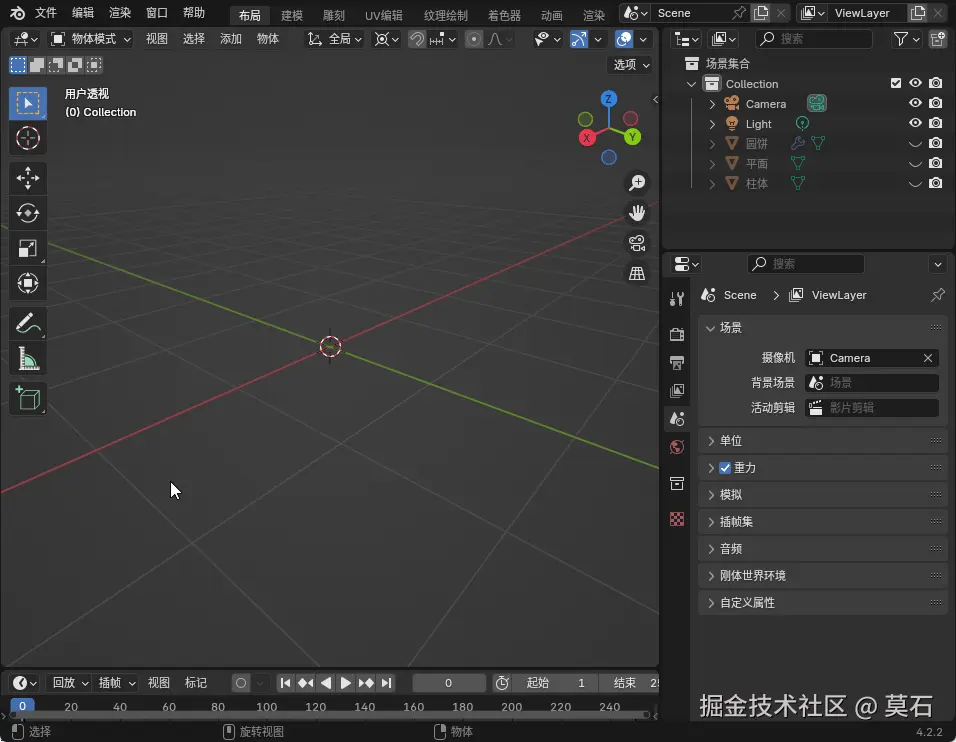

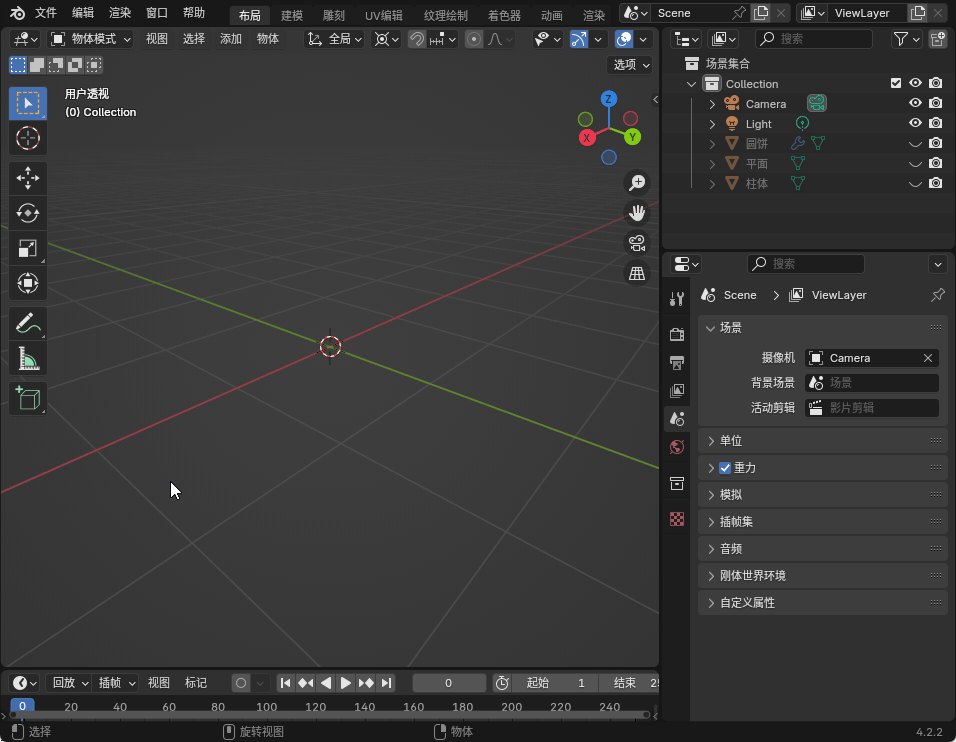

先回忆一下在Blender里绳子怎么搓。 blender_PMoFHWqtVj.gif

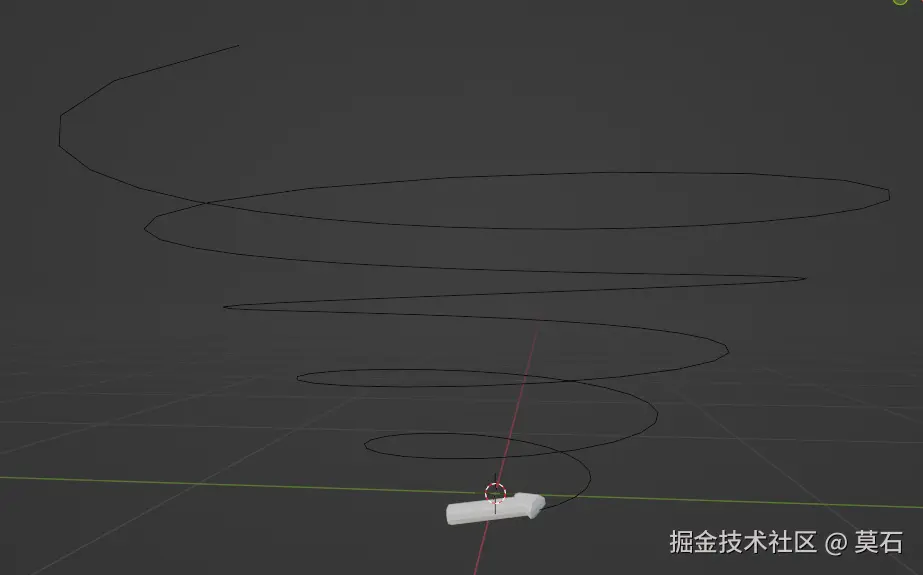

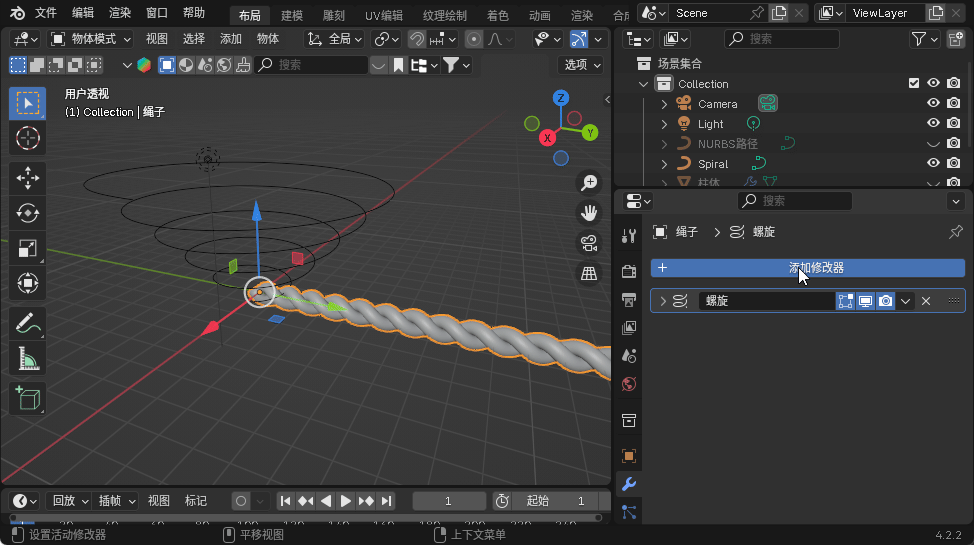

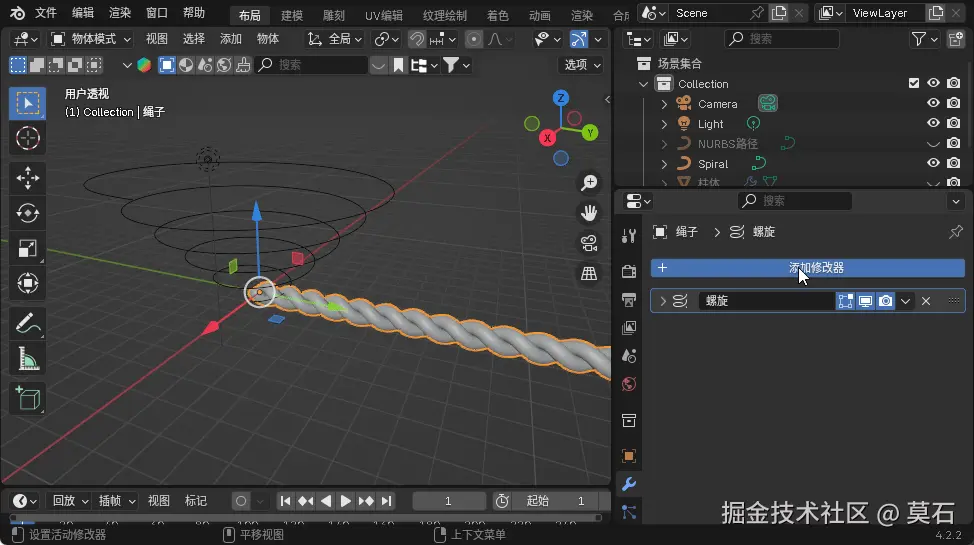

再看Blender里是如何弯曲绳子的。


可以看到要弯曲一根绳子，有以下步骤。

  1. 首先要有一根绳子和目标曲线
  2. 给绳子添加曲线修改器，设置目标曲线
  3. 将轴向改为Y轴，这个Y轴，就是之前搓绳子的方向。

直的绳子，上一回搓绳子已经说过了，最终采用了管道的方式去做，更灵活。

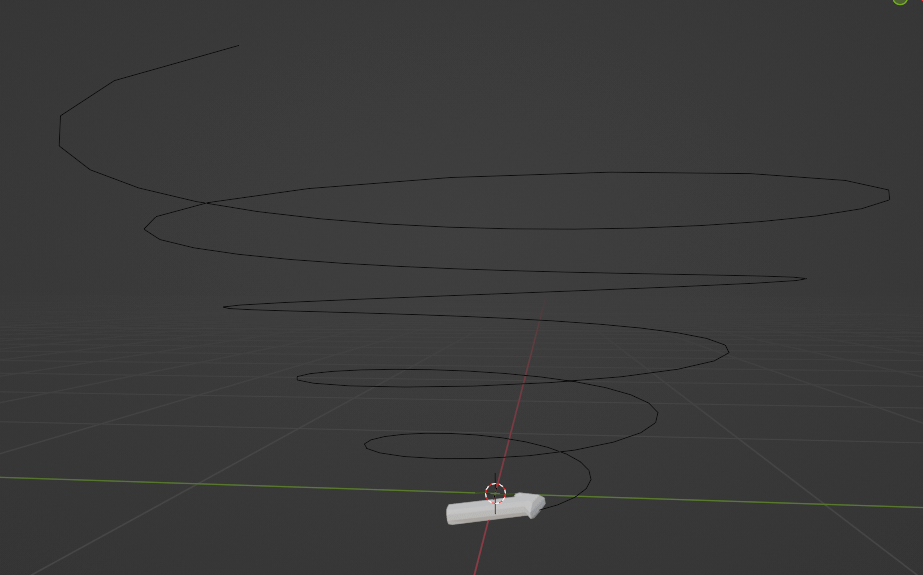

所以，要把一条直的绳子扭曲成某个形状，还差个形状。这个形状就是路径曲线。我已经准备好了一个螺旋曲线，类似上图那种。然后给之前的绳子应用上我们的螺旋曲线的形状 。

没错，关键还是曲线。 有了目标曲线，我们就可以把绳子贴合到曲线上，在Blender里这叫曲线修改器。

曲线修改器

那么，我们要实现任意形状的绳子，也需要实现一个曲线修改器吗？

当然得实现一个，但只需要实现部分功能。

那么three中是否有类似曲线修改器的东西呢？一开始我没想到， 后来按自己的想法失败了之后，突然想到管道几何体本身就是在做和曲线修改器一样的事情。

相较于管道，挤出几何体，更具有一般性。

下定义

blender里的曲线修改器是现成的，但是three的曲线修改器还没有定义。没有定义的问题，便无法具体解决。

我们来尝试定义一下。 首先有两个要素，一是待扭曲的物体比如下面这把星寒剑，二是要扭曲成的形状曲线，就是最终缠绕在金臂童手上的剑的剑脊的路线。


有了曲线和几何体之后，我们希望把几何体串到曲线上。 所以我们的曲线修改器就三步。

  1. 准备一个几何体，比如直的绳子。
  2. 准备一条曲线，比如螺旋曲线。
  3. 把几何体扭曲成曲线的形状。

如何扭曲

我相信前两步肯定难不住各位工程师。

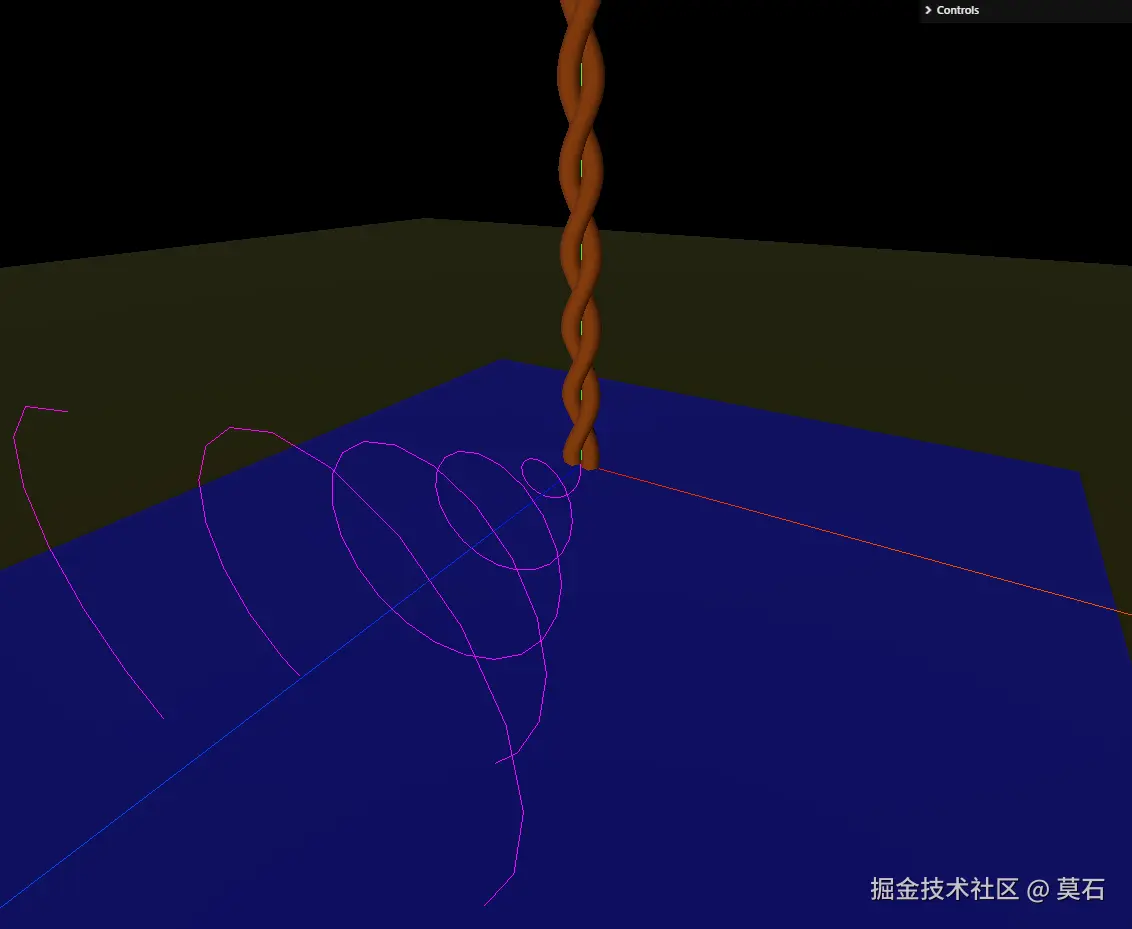

这里就用上次搓的绳子，以及略微改动后的螺旋曲线。 image.png 第三步，我们需要再细化一下。

所谓扭曲，在我看来，就可以分解为位移和旋转。

确定方向

在扭曲之前，我们还需要定义起点和终点。threejs的曲线，大部分情况下，取点是按百分比取的，所以曲线的两点有现成的，那么物体就需要我们来定义了。

比如一根绳子，从哪头儿开始，到哪里结束。其实就是要确定方向，绳子的初始方向。 比如，上次我们搓的绳子，方向就是Y轴。 方向确定了是Y轴，起点自然就是Y值最小的那个点。

至于终点，我们暂且给定一个系数。 因为曲线上的点应该是要和几何体轴向上的点一一对应的，但是很多时候并不会这么完美。

比如，我们现在定义了一个螺旋曲线，其总长是2π，但是我们现在要扭曲的绳子只有2m，怎么办？ 拉伸吗，也可以，但是绳子肯定会变形。 所以我的办法是暂且乘以一个系数，可体以通过调节这个系数，达到我们想要的效果，拉伸也在我们可以接受的范围内。

先不讨论边界情况了，来看看，有了方向之后，要如何位移以及旋转。

位移

刚才设定了绳子的本身的方向是Y轴，所以，要找到绳子上的顶点对应曲线上的点，这里偷个懒，就取它Y值即可。

多说一句，不管什么形变，本质还是计算顶点形变后的坐标，如果不涉及顶点数量的变化。

假定我们现在就一比一，那么Y值乘的系数就是1，只要除以曲线的总长度，就可以得到百分比，进而取得曲线上的点。

当然，我们得遍历绳子所有的顶点， 然后计算百分比，计算位移量。

这个位移不是直接把绳子的顶点移到曲线上，而是把绳子的轴上的点移到曲线上，绳子上所有的点都进行这样的位移。

就像果实挂在树上，结果树枝被压弯了，那果实自然也就跟着动了。

  const positions = geometry.attributes.position.array;
  let totalLength = curve.getLengths().at(-1);

  const v1 = new Vector3(),
    v2 = new Vector3(),
    v3 = new Vector3(),
    v4 = new Vector3();
  const q1 = new Quaternion();
  let alpha = 0;
  const yAxis = new Vector3(0, 1, 0);
  let dist = 0;
  for (let i = 0; i < positions.length; i += 3) {
      // 取出几何体的顶点
    v1.set(positions[i], positions[i + 1], positions[i + 2]);
    // 直接用点乘， 计算出在轴上的距离
    dist = v1.dot(axis) * factor + offset
    alpha = dist /totalLength;

    curve.getPoint(alpha, v2);
    // 轴上对应的点
    v3.clone(axis).multiplyScalar(dist);
    // 轴上对应的点，位移到在曲线上的点
    v2.sub(v3);
    // 几何体上的点，加上这个位移就是目标点
    v1.add(v2);
    positions[i] = v1.x;
    positions[i + 1] = v1.y;
    positions[i + 2] = v1.z;
  }

似乎，仅仅是移动顶点到曲线上，就达到了效果。 但是转动相机，你会发现，这绳子似乎瘪了。因为原本，绳子的截面都是水平面，现在直接把这些截面移到一个螺旋曲线上，依然还是水平的，尤其是在12和6点钟方向，看起来非常扁。


旋转

位移的依据是原本的顶点到曲线上的点，旋转的依据则是，原本的轴向到曲线上的点的切向。如何理解这个旋转。

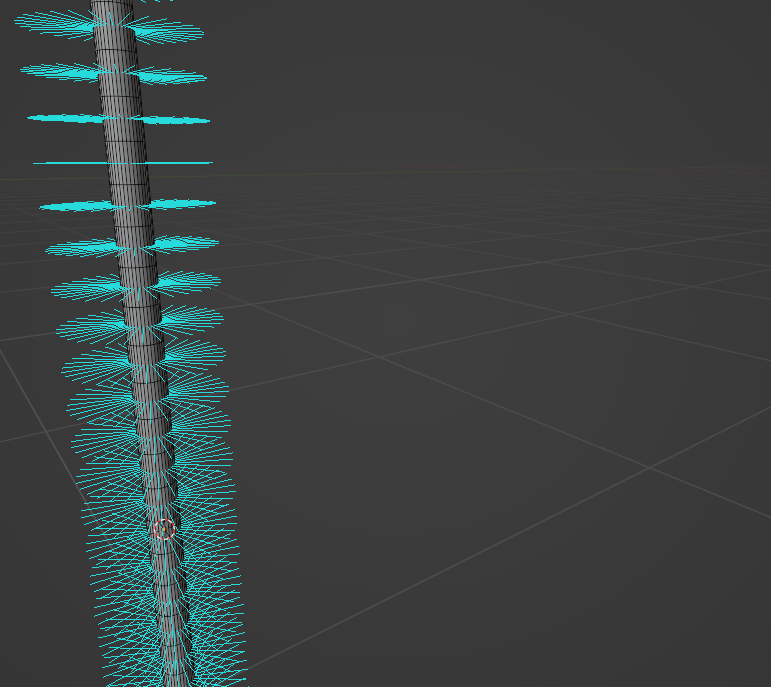

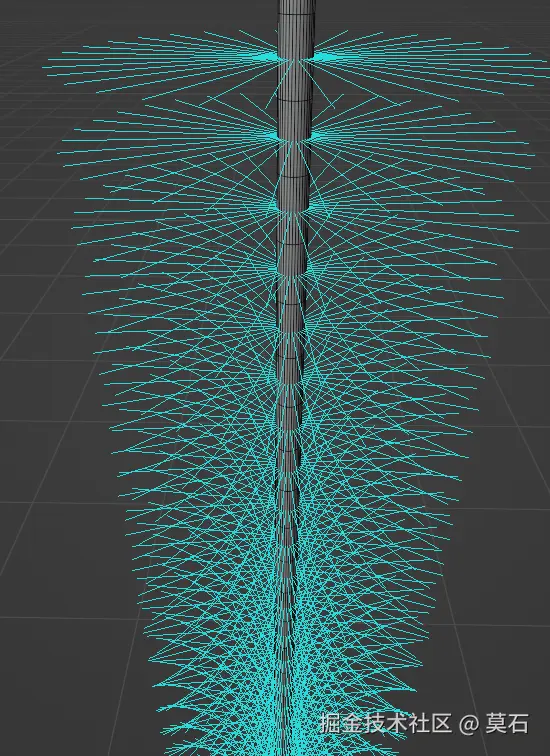

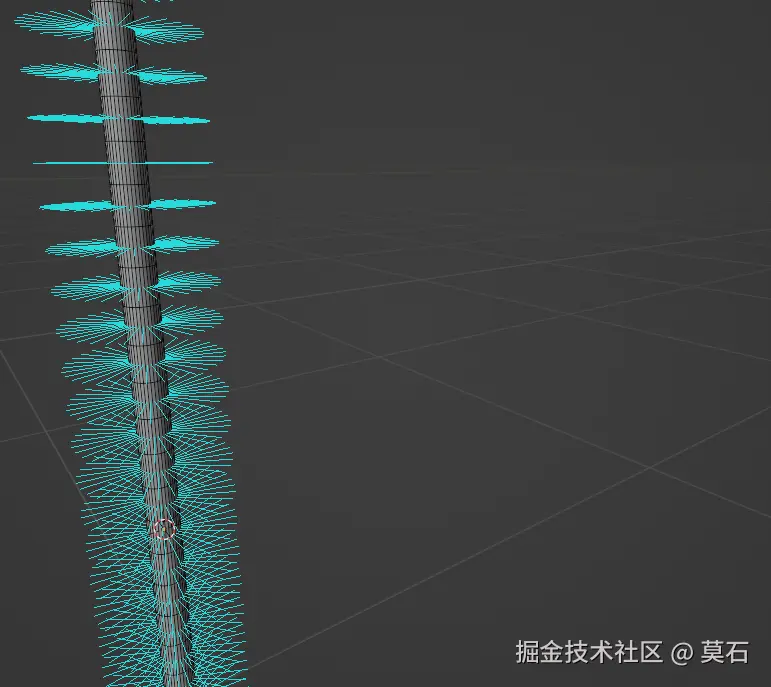

我的理解是，一根直线（初始绳子的轴）上面长满了尖刺，钉满了钢针，都垂直于直线。当这根线弯曲的时候，会带动上面的钢针运动。不管如何运动，这钢针始终保持和线的切向垂直，钢针的长度不变。

钢针的尖端就相当于我们的绳子的顶点，顶点和轴一直保持着这样一种相对关系。



所以，现在就是要取得曲线上每一点的切向。

three的Curve上是有计算切线方向的，默认的计算方式也十分简单。

就是在当前点的前后取两个点，后减前。 如果诸位自定义的曲线，其切向可以直接用公式算出来，那是再好不过了。

轴向知道，切向也知道，那么从轴向旋转到切向，这样一种旋转如何应用到顶点上呢？

显然，从向量A旋转到向量B，显然，我们直接用四元数。

这个旋转实际上是以钢针的根部（垂足）作为球心，钢针长度作为半径，进行旋转的。所以，只要把钢针向量应用这个旋转，再加上上面的位移就成了。

这里我的思路实际上是和TubeGeometry一样，已经知道轴最终的形状，根据顶点和轴的相对位置，计算出顶点新的位置。

但是有一些细节不同，因此埋下了祸根，此处按下不表，文末会详述。

以下，就是完整的曲线修改器的代码，本文的核心。法线的旋转和钢针的旋转量是一样的，不再赘述。

function curveModifier(
  geometry = new BufferGeometry(),
  axis = "y",
  curve,
  offset = 0,
  factor = 1
) {
  const  axisMap = {
    x: new Vector3(1, 0, 0),
    y: new Vector3(0, 1, 0),
    z: new Vector3(0, 0, 1),
  };
  const positions = geometry.attributes.position.array;
  const normalAttr = geometry.attributes.normal;

  // 遍历顶点数据，按轴向，对应曲线距离。 往曲线上偏移，同时偏移其法线，uv不管了。
  const v1 = new Vector3(),
    v2 = new Vector3(),
    v3 = new Vector3(),
    v4 = new Vector3();
  const q1 = new Quaternion();
  let alpha = 0;
  const dir = axisMap[axis];// 基准轴向
  const vertices = [],
    normals = [];
  let dist = 0;
  for (let i = 0; i < positions.length; i += 3) {
    v1.set(positions[i], positions[i + 1], positions[i + 2]);
    alpha = v1[axis] * factor + offset;

    // 原本的点到基准轴的垂线
    v4.copy(v1);
    v4[axis] = 0;
    dist = v4.length();
    curve.getPoint(alpha, v2);
    curve.getTangent(alpha, v3);

    q1.setFromUnitVectors(dir, v3);

    // 旋转钢针
    v4.applyQuaternion(q1);
    v4.normalize();

    v1.addVectors(v2, v4.multiplyScalar(dist));
    vertices.push(v1.x, v1.y, v1.z);

    if (normalAttr) {
      v4.set(
        normalAttr.array[i],
        normalAttr.array[i + 1],
        normalAttr.array[i + 2]
      );
      v4.applyQuaternion(q1).normalize();
      normals.push(v4.x, v4.y, v4.z);
    }
  }

  const geo = geometry.clone();
  // 这样就只修改了顶点和法线，其余不变。
  geo.setAttribute("position", new Float32BufferAttribute(vertices, 3));
  if (normalAttr) {
    geo.setAttribute("normal", new Float32BufferAttribute(normals, 3));
  }

  return geo;
}

螺旋状的绳子

我已经准备好了一个螺旋曲线，和之前搓绳子用的螺旋曲线有所不同，半径是随螺旋角度而递增的。

export class CustomSinCurve extends Curve {
  constructor(turn = 3 , depth = 1,radius=1,axis = 'z') {
    super();
    this.turn = turn;
    this.depth = depth;
    this.axis = axis;
    this.radius = radius;
  }
   getPoint (t, target = new Vector3()) {
      // x y 分别取正余弦 可不就是圆
      let x = t * sin(t * PI * 2 * this.turn)* this.radius;
      let y = t * cos(t * PI * 2 * this.turn)* this.radius;
      let z = t * this.depth;
      return target.set(x, y, z);
    }
  }

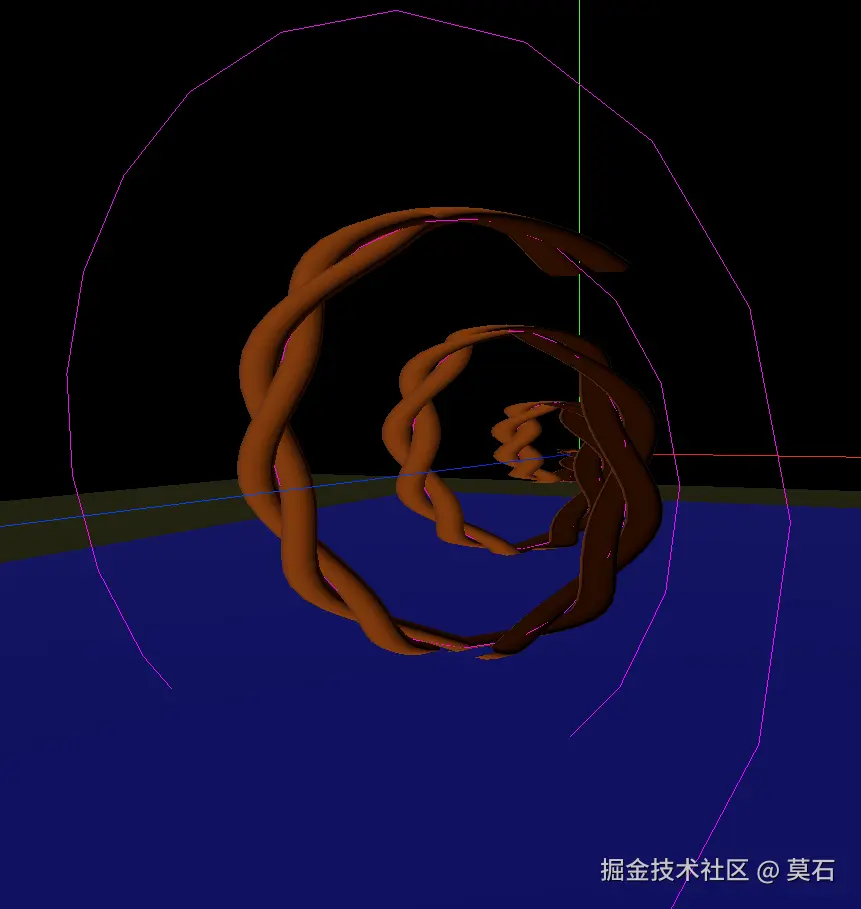

用上我们的曲线修改器，看看效果。

因为之前绳子是用两个管道做的，所以得分别对两个几何体使用我们的曲线修改器。结合之前的代码，我简单封装了一下。

function createRope(
 spiralRadius = config.spiralRadius,
 spiralTheta = config.spiralTheta,
 spiralDepth = config.spiralDepth,
 thetaOffset = config.thetaOffset,
 tubeSegments = config.tubeSegments,
 tubeRadius = config.tubeRadius,
 tubeRadiusSegments = config.tubeRadiusSegments,
 cover = true,
 close,
 curve,
 mat = spiralMat,
 axis = "y",
) {
 const spiralGeo1 = generateSpiralGeo(
   spiralRadius,
   spiralTheta,
   spiralDepth,
   thetaOffset,
   tubeSegments,
   tubeRadius,
   tubeRadiusSegments,
   cover,
   close
 );
 const spiralGeo2 = generateSpiralGeo(
   spiralRadius,
   spiralTheta,
   spiralDepth,
   thetaOffset + PI,
   tubeSegments,
   tubeRadius,
   tubeRadiusSegments,
   cover,
   close
 );
 if( axis === "x" ) {spiralGeo1.rotateZ(PI*-.5);spiralGeo2.rotateZ(PI*-.5)}
 if( axis === "z" ) {spiralGeo1.rotateX(PI*.5);spiralGeo2.rotateX(PI*.5)}
 const ropeGeo1 = curveModifier(spiralGeo1, axis, curve, 0, .1);
 const ropeGeo2 = curveModifier(spiralGeo2, axis, curve, 0, .1);
 const rope = new Group();
 rope.add(new Mesh(ropeGeo1, mat), new Mesh(ropeGeo2, mat));
 return rope;
}


效果还不错吧。

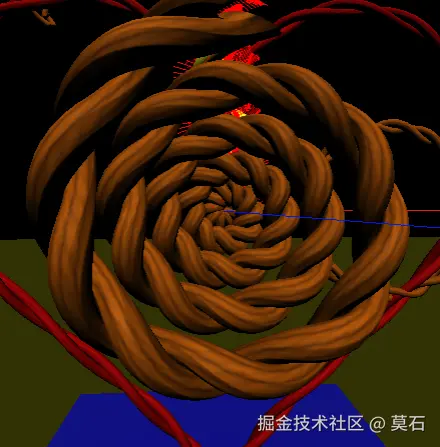

下面是一堆绳子。

曲线修改器还能做什么

目前我们用曲线修改器来弯曲绳子，可谓绳子生成器了。当然，曲线修改器不只可以用来扭曲绳子，还有很多应用的地方，比如， 还可以做弯曲的牛角，牛角如果不弯曲，可以简化为一个圆锥，所以只要对圆锥做弯曲就能做出弯曲的牛角、羊角、号角等等。

不过，我更想做一柄剑，宁折不弯的剑。

造剑

因为，我要做的是飞剑，所以剑柄就没用了。

这柄剑做起来十分简单，用CylinderGeometry就可以搞定了。将剑分为剑尖（四角圆锥）和剑身（四棱柱）。

鉴于，后面还要用曲线修改器，这里为了方便，直接合并几何体。

const swordBody= new CylinderGeometry(1, 1, 10,4, 100, true, 0);
const swordTop= new CylinderGeometry(0, 1, 1,4, 1, false, 0);
swordTop.translate(0, 5.5, 0);
const swordGeo = mergeGeometries([swordBody, swordTop], { dispose: true });
const sword = new Mesh(swordGeo, pbrMat);

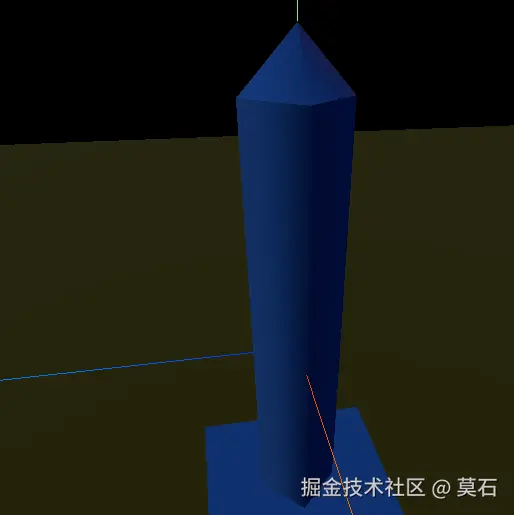

屏幕截图 2024-11-22 091011.png

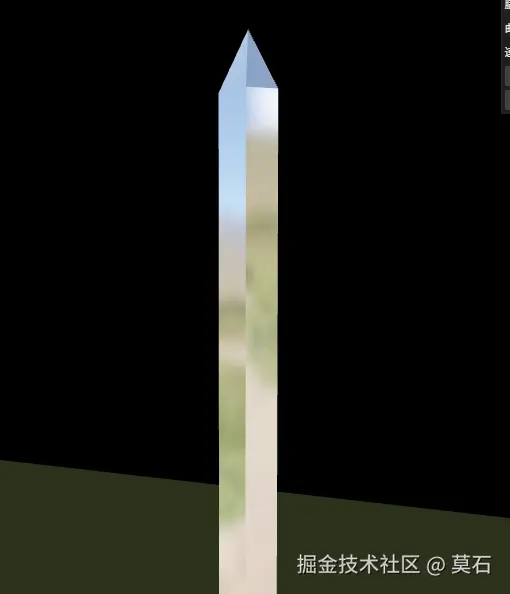

这样剑的基本形状就出来了。当然，没有这么胖的剑，快成锏了。我们就在x方向上缩小一些，同时换上一个金属材质。

由于降低了粗糙度，所以我们需要一个环境贴图，这样能保证任意视角都能有光线进入眼睛。

const metalMat = new MeshPhysicalMaterial({ roughness: 0.1, flatShading: true, metalness: 1 });
swordGeo.scale(0.5, 1, 0.2)
const sword = new Mesh(swordGeo, metalMat);


异形剑

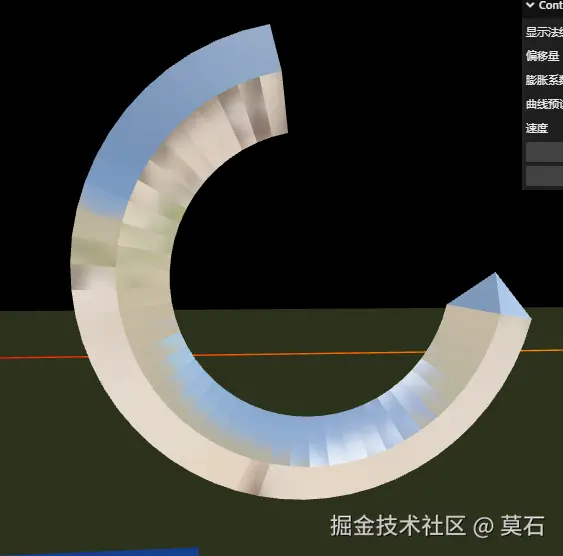

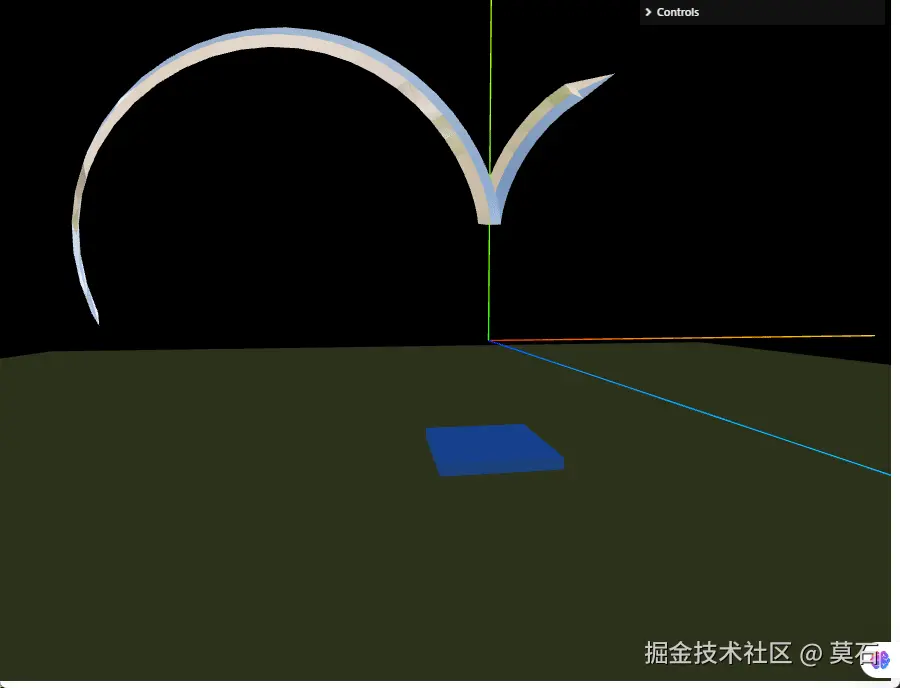

剑体有了，然后对其使用我们的曲线修改器，曲线先来个简单的圆吧。 效果如下。

curveModifier(swordGeo, 'y', circleCurve, config.offset, config.factor);


再来一个心形的，剑身长度不够，让飞剑动起来。

curveModifier(swordGeo, 'y', circleCurve, config.offset, config.factor);


曲线的连续性

文章写到这里，曲线修改器的核心讲的差不多了。现在把坑说一下，前面实现的曲线修改器是有一些bug的。只要没人用,就没有bug。

原因就是，我在做切向方向的旋转的时候，直接把原本的轴向转向了切向，似乎没什么问题。

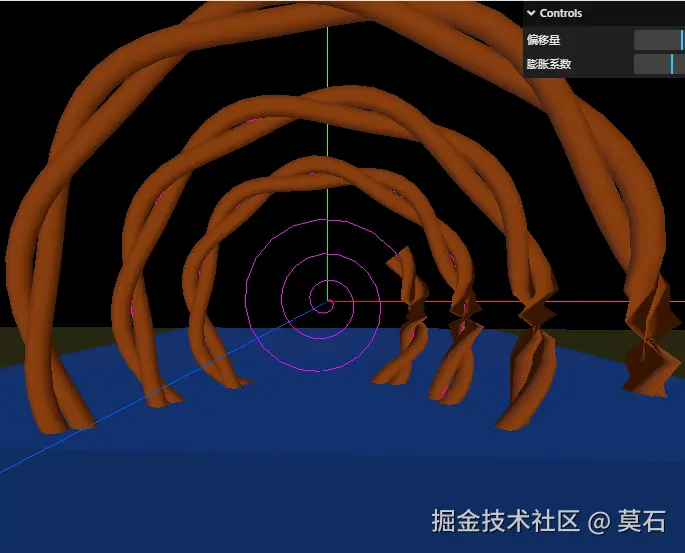

但是，请看下图。 绳子在每一圈180度附近就变形了。

屏幕截图 2024-11-21 134405.png 这个问题能解决吗?我想是可以的，因为人家Blender就没有这个问题。

一开始我甚至不知道哪里出问题了，一直以为是旋转计算的不对，后来又想起来，TubeGeometry和我现在做的事情类似， 它就没有这个问题，又去看了一下它的计算逻辑，发现了这个Parallel Transport Approach to Curve Framing。

TubeGeometry的计算逻辑和我不同的地方在于，它不是直接用初始轴到切向的旋转来旋转，而是用上一个切向到下一个切向的旋转来累计旋转，这样曲线的连续性就有保证了(我猜的)。

虽然我大概看懂了整个计算过程，但是这个曲线修改器的bug，到目前为止还没解决，期待有高手来解决一下。
