Go 语言中 Timer 以及相关的 Ticker、time.After、time.AfterFunc 等定时器最终是以四叉堆的数据形式存放的。
全局的 timer 堆也经历过三个阶段的重要升级。
- Go 1.9 版本之前，所有的计时器由全局唯一的四叉堆维护，goroutine 间竞争激烈。
- Go 1.10 - 1.13，全局使用 64 个四叉堆维护全部的计时器，通过分片减少了竞争的压力，但是本质上还是没有解决 1.9 版本之前的问题
- Go 1.14 版本之后，每个 P 单独维护一个四叉堆，避免了 goroutine 的竞争。(后面我们再介绍 per-P 的数据结构)
常见的堆(heap)常常以二叉堆的形式实现。可是为什么 Go timer 使用四叉堆呢？

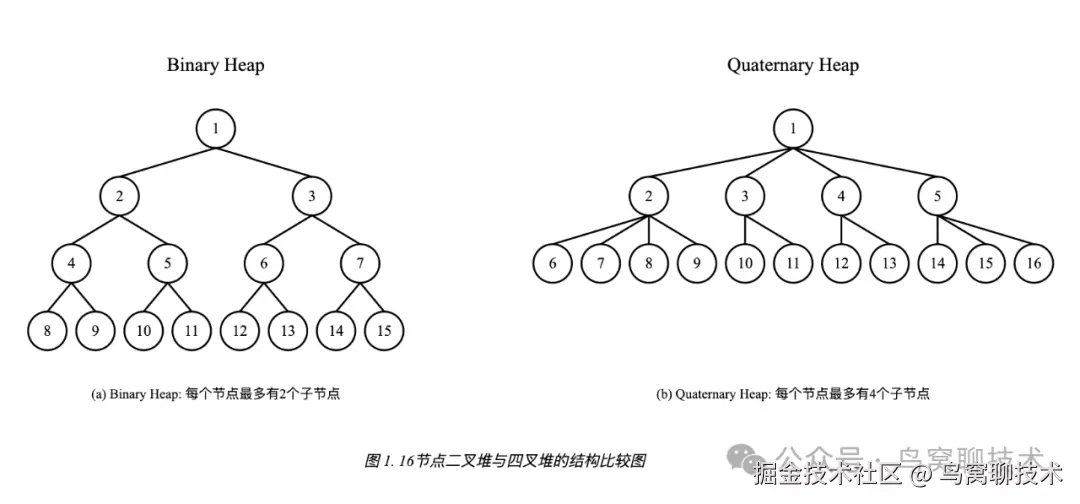

以最小堆为例，下图展示了二叉堆和四叉堆的区别：
- 二叉堆：每个节点最多有 2 个子节点；四叉堆：每个节点最多有 4 个子节点
- 在相同节点数下，四叉堆的高度更低，约为二叉堆的一半（log₄n vs log₂n）
- 对于最小堆来说， 父节点的值小于等于子节点的值。
父节点和子节点的索引计算也略有不同。二叉堆的父子索引如下：
parent = (i - 1) // 2
left_child = 2 * i + 1
right_child = 2 * i + 2
四叉堆的父子索引如下：
parent = (i - 1) // 4
first_child = 4 * i + 1
last_child = 4 * i + 4

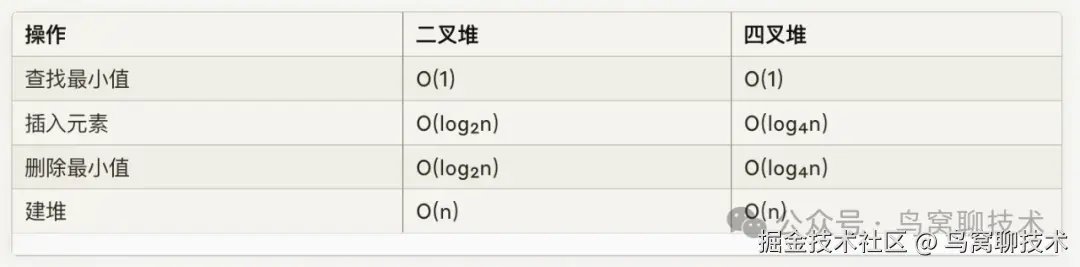

他们的操作时间复杂度:
因为四叉树的高度相对更低，所以四叉堆适合数据量特别大，需要减少树的高度的场景， Go 的 timer 很久以前(11 年前)就使用四叉树来实现 Timer 的保存，当然 Go 开发者也是根据测试结果选择了四叉树，最早的这个提交可以查看: ## code review 13094043: time: make timers heap 4-ary (Closed)[1]
在 Go 的运行时中，四叉堆的实现在 src/runtime/time.go 文件中，可以查看源码实现。timers数据结构代表 Timer 的集合，每个 P 都有一个 timers 实例，用于维护当前 P 的所有 Timer。
// A timers is a per-P set of timers.
type timers struct {
// 互斥锁保护timers; 虽然timers是每个P的，但是调度器可以访问另一个P的timers，所以我们必须锁定。
mu mutex // heap是一组计时器，按heap[i].when排序。这就是一个四叉堆，虽然没有明确的说明。
// 必须持有锁才能访问这个堆。
heap []timerWhen // len是heap的长度的原子副本。
len atomic.Uint32 // zombies是堆中标记为删除的计时器的数量。
zombies atomic.Int32 raceCtx uintptr // minWhenHeap是最小的heap[i].when值(= heap[0].when)。
// wakeTime方法使用minWhenHeap和minWhenModified来确定下一个唤醒时间。
// 如果minWhenHeap = 0，表示堆中没有计时器。
minWhenHeap atomic.Int64 // minWhenModified是具有timerModified位设置的计时器的最小heap[i].when的下界。
// 如果minWhenModified = 0，表示堆中没有timerModified计时器。
minWhenModified atomic.Int64
}type timerWhen struct {
timer *timer
when int64
}func (ts *timers) lock() {
lock(&ts.mu)
}func (ts *timers) unlock() {
ts.len.Store(uint32(len(ts.heap)))
unlock(&ts.mu)
}
同时Timer结构体还引用了Timers, 这叫你中有我，我中有你，这样的设计是为了方便 Timer 的管理，Timer 的创建、删除、执行都是通过 Timers 来实现的。
type timer struct {
mu mutex
astate atomic.Uint8
state uint8
isChan bool
blocked uint32 when int64
period int64
f func(arg any, seq uintptr, delay int64)
arg any
seq uintptr ts *timers // 注意这里 sendLock mutex
isSending atomic.Int32
}
我们来看看对这个堆操作的一些方法。
timerHeapN定义了堆是四叉堆，也就是每个节点最多有 4 个子节点。
const timerHeapN = 4
堆常用的辅助方法就是siftUp和siftDown，分别用于上浮和下沉操作。
下面是上浮的方法，我把一些跟踪检查的代码去掉了。整体看代码还是比较简单的，就是不停的上浮，直到找到合适的位置。
// siftUp将位置i的计时器在堆中合适的位置，通过将其向堆的顶部移动。
func (ts *timers) siftUp(i int) {
heap := ts.heap
if i >= len(heap) {
badTimer()
} // 注意下面两行我们保存了当前i的计时器和它的when值
tw := heap[i]
when := tw.when
if when <= 0 {
badTimer()
}
for i > 0 {
p := int(uint(i-1) / timerHeapN) // 父节点 (i-1)/4
if when >= heap[p].when { // 如果父节点的when <= 当前节点的when，那么就不需要再上浮了
break
}
heap[i] = heap[p] // 父节点下沉到当前的i
i = p // i指向父节点, 继续循环上浮检查
} // 如果发生了上浮，那么最后将tw放到上浮到的合适位置
if heap[i].timer != tw.timer {
heap[i] = tw
}
}
类似的，下面是下沉的方法：
// siftDown将位置i的计时器放在堆中的正确位置，通过将其向堆的底部移动。
func (ts *timers) siftDown(i int) {
heap := ts.heap
n := len(heap)
if i >= n {
badTimer()
} // 如果已经是叶子节点，不用下沉了
if i*timerHeapN+1 >= n {
return
} // 保存当前i的计时器和when值
tw := heap[i]
when := tw.when
if when <= 0 {
badTimer()
} // 从左子节点开始，找到最小的when值，然后将当前节点下沉到这个位置
for {
leftChild := i*timerHeapN + 1 // 左子节点
if leftChild >= n {
break
}
w := when
c := -1
for j, tw := range heap[leftChild:min(leftChild+timerHeapN, n)] { // 从左子节点开始遍历子节点,找到小于当前w的最小的子节点
if tw.when < w {
w = tw.when
c = leftChild + j
}
}
if c < 0 { // 如果没有找到比当前节点更小的子节点，那么就不用下沉了
break
} // 将当前节点下沉到最小的子节点
heap[i] = heap[c]
i = c
} // 如果发生了下沉，那么最后将tw放到下沉到的合适位置
if heap[i].timer != tw.timer {
heap[i] = tw
}
}
比上浮略微复杂，因为需要在兄弟节点中找到最小的节点，然后将当前节点下沉到这个位置。
对于一个任意的 slice,我们可以把它初始化为一个四叉堆，方法如下：
func (ts *timers) initHeap() {
if len(ts.heap) <= 1 {
return
} // 从最后一个非叶子节点开始，依次下沉
for i := int(uint(len(ts.heap)-1-1) / timerHeapN); i >= 0; i-- {
ts.siftDown(i)
}
}
当然 timers 还有一些辅助 timer 处理的一些方法，很多和四叉堆没有关系了，我就不一一介绍了，我主要介绍几个和四叉堆相关的方法。
“
这里吐槽一下，这个 time.go 文件中代码组织很乱，timer 和 timers 的方法都穿插在一起。理论应该是 timer 方法和 timers 方法分开，这样更清晰。或者把 timers 抽取到一个单独的文件中。
func (ts *timers) deleteMin() {
// 得到堆顶元素
t := ts.heap[0].timer
if t.ts != ts {
throw("wrong timers")
}
t.ts = nil // 将timer的ts置为nil，自此和ts一别两宽，再无瓜葛 // 将最后一个元素设置为堆顶
last := len(ts.heap) - 1
if last > 0 {
ts.heap[0] = ts.heap[last]
}
ts.heap[last] = timerWhen{} // 将最后一个元素置为空
ts.heap = ts.heap[:last] // 缩减slice,剔除最后的空元素
if last > 0 { // 将堆顶元素下沉
ts.siftDown(0)
}
ts.updateMinWhenHeap()
if last == 0 {
ts.minWhenModified.Store(0)
}
}
增加一个 timer 到堆中：
func (ts *timers) addHeap(t *timer) {
if netpollInited.Load() == 0 {
netpollGenericInit()
} if t.ts != nil {
throw("ts set in timer")
} // 设置timer的ts为当前的timers,从此执子之手，笑傲江湖
t.ts = ts
// 添加到最后
ts.heap = append(ts.heap, timerWhen{t, t.when})
ts.siftUp(len(ts.heap) - 1) // 上浮它到合适的位置
if t == ts.heap[0].timer {
ts.updateMinWhenHeap()
}
}
n 叉堆
d-ary 堆或 d-heap 是一种优先队列数据结构，是二进制堆的泛化，其中节点有 d 个子节点而不是 2 个子节点。因此，二进制堆是 2 堆，而三元堆是 3 堆。根据 Tarjan 和 Jensen 等人的说法，d-ary 堆是由 Donald B. Johnson 1975 年发明的。
此数据结构允许比二进制堆更快地执行降低优先级操作(因为深度更浅了)，但代价是删除最小操作速度较慢。这种权衡导致算法的运行时间更长，其中降低优先级操作比删除最小操作更常见。此外，d-ary 堆比二进制堆具有更好的内存缓存行为，尽管理论上最坏情况下的运行时间更长，但它们在实践中运行得更快。与二进制堆一样，d-ary 堆是一种就地数据结构，除了在堆中存储项目数组所需的存储空间外，它不使用任何额外的存储空间。
在 Go 生态圈已经有相应的库实现这个数据结构，比如ahrav/go-d-ary-heap[2],所以如果你有类似场景的需求，或者想对比测试，你可以使用这个库。
导入库:
import "github.com/ahrav/go-d-ary-heap"
下面的例子是创建三叉最小堆和四叉最大堆的例子:
package mainimport (
"fmt"
"github.com/ahrav/go-d-ary-heap"
)func main() {
// Create a min-heap for integers with a branching factor of 3.
minHeap := heap.NewHeap[int](3, func(a, b int "int") bool { return a < b }) // Create a max-heap for integers with a branching factor of 4.
maxHeap := heap.NewHeap[int](4, func(a, b int "int") bool { return a > b })
}
往堆中增加元素：
minHeap.Push(10)
minHeap.Push(5)
minHeap.Push(15)maxHeap.Push(10)
maxHeap.Push(5)
maxHeap.Push(15)
从堆中移除最值:
fmt.Println(minHeap.Pop()) // Outputs: 5
fmt.Println(maxHeap.Pop()) // Outputs: 15
返回但是不移除最值:
fmt.Println(minHeap.Peek()) // Assuming more elements were added, outputs the smallest
fmt.Println(maxHeap.Peek()) // Assuming more elements were added, outputs the largest
